Шестерни: все, что вам нужно знать об этих звездочках

шестерни Они присутствуют во множестве современных механизмов, от аналоговых часов до автомобильных двигателей, коробок передач, роботов, принтеров и многих других мехатронных систем. Благодаря им могут быть созданы системы передачи, которые не только передают движение, но и могут его изменять.

Следовательно, они являются очень важными элементами, которые ты должен знать, как они работают Правильно. Таким образом, вы сможете использовать правильные механизмы для своих проектов и лучше понять, как они работают .

Что такое шестеренка?

Существуют цепные системы, шкивные системы, фрикционные колеса и т. Д. Все они системы передачи со своими достоинствами и недостатками. Но из всех них выделяется система передач, которые обычно являются фаворитами по своим свойствам:

• Они могут выдерживать большие нагрузки благодаря своим зубьям без проскальзывания, как это может случиться с фрикционными колесами или шкивами.
• Это реверсивная система, способная передавать энергию или движение в обоих направлениях.
• Они позволяют очень точно контролировать движение, как это видно на шаговые двигатели, Например.
• Они позволяют создавать компактные системы трансмиссии перед цепями или шкивами.
• Можно комбинировать разные размеры, чтобы препятствовать вращению каждой оси. Обычно, когда используются две звездочки, большая шестерня называется колесом, а маленькая шестерня.

Un шестерня или зубчатое колесо Это не что иное, как тип колеса с серией зубцов, вырезанных на его внешнем или внутреннем крае, в зависимости от типа шестерни. Эти звездочки будут вращаться для создания крутящего момента на валах, к которым они прикреплены, и они могут быть сгруппированы вместе для создания более сложных зубчатых передач, соединяющих их зубья вместе.

Очевидно, чтобы это было возможно, тип и размер зубов должны совпадать. В противном случае они будут несовместимы и не поместятся. Эти параметры обсуждаются в следующем разделе .

Части шестерни

Чтобы две шестерни подходили друг к другу, диаметр и количество зубьев можно варьировать, но они должны учитывать ряд факторов, которые делают шестерню. быть совместимыми друг с другом, например, тип используемого зуба, размеры и т. д.

Как вы можете видеть на предыдущем изображении, есть несколько частей в передаче вы должны знать:

• Перегородка или руки: это часть, которая отвечает за соединение заводной головки и куба для передачи движения. Они могут быть более или менее толстыми, а их состав и прочность во многом будут зависеть от прочности и веса. Иногда их обычно протыкают для уменьшения веса, иногда выбирают сплошную перегородку.
• Куб: это часть, на которой крепится вал передачи движения и которая крепится к перегородке.
• Корона зубчатое колесо: это область зубчатого колеса, на которой были нарезаны зубья. Это наиболее важно, так как от него будут зависеть совместимость, поведение и производительность снаряжения.
• Зуб: это один из зубцов или выступов коронки. Зуб можно разделить на несколько частей:
  • Crest: это внешняя часть или кончик зуба.
  • Лицо и фланг: это верхняя и нижняя часть стороны зуба, то есть поверхность контакта между двумя зубчатыми колесами, которые входят в зацепление.
  • Долина: это нижняя часть зуба или промежуточная область между двумя зубьями, где будет находиться гребень другого зубчатого колеса, с которым оно входит в зацепление.

  Все это порождает серию геометрия короны что позволит различать типы и свойства шестерен:

  • Окружность корня: отмечает впадину или дно зубов. То есть ограничивает внутренний диаметр шестерни.
  • Примитивная окружность: устанавливает разделение между двумя частями стороны зуба: лицевой и боковой. Это очень важный параметр, так как все остальные определяются на его основе. Он разделит зуб на две части: нижнюю часть и придаток.
    • Зубная ступня или сухожилие: это нижняя часть зуба, которая находится между первоначальной окружностью и окружностью корня.
    • Головка зуба или придаток: верхняя часть зуба, которая идет от исходной окружности к внешней окружности.

    Как вы понимаете, в зависимости от коронки, диаметра и типа зубов вы можете менять передачу в соответствии:

    • Количество зубов: он определяет передаточное число и является одним из наиболее определяющих параметров, определяющих его поведение в системе трансмиссии.
    • Высота зуба: общая высота от впадины до гребня.
    • Круговой шаг: расстояние между одной частью зуба и такой же частью следующего зуба. То есть насколько далеко друг от друга находятся зубы, что тоже связано с числом.
    • Espesor: толщина шестерни.

    Приложения Gear

    Лас- зубчатые передачи их много, как я уже отмечал ранее. Некоторые из его практических приложений:

    • Коробки передач для транспортных средств.
    • Шаговые двигатели для управления поворотом.
    • Гидравлические бомбы.
    • Двигатели всех типов, включая элементы трансмиссии поворота или движения.
    • Дифференциальные механизмы.
    • Принтеры для перемещения головок или роликов.
    • Роботы для движущихся частей.
    • Промышленное оборудование.
    • Аналоговые часы.
    • Бытовая техника с механическими деталями.
    • Электронные устройства с движущимися частями.
    • Электродвигатели открывания дверей.
    • Мобильные игрушки.
    • Сельскохозяйственная техника.
    • Воздухоплавание.
    • Производство энергии (ветровой, тепловой, . ).
    • и так далее

    Вы можете придумать множество других приложений для ваших проектов с Arduino, роботами и т. Д. Вы можете автоматизировать многие механизмы и поиграть со скоростью и т. Д.

    Типы передач

    По зубьям и характеристикам самой шестерни у вас есть разные типы шестерен у вас под рукой, каждый со своими преимуществами и недостатками, поэтому важно выбрать подходящий для каждого приложения.

    наиболее распространенные типы являются:

    • Цилиндрический: используются для параллельных осей.
      • Прямо: они наиболее распространены, используются, когда нужна простая передача с не очень высокими скоростями.
      • Спиральный: они являются несколько более продвинутой версией предыдущих. В них зубцы расположены параллельными спиральными траекториями вокруг цилиндра (одинарного или двойного). У них есть явное преимущество перед прямыми линиями, например, они тише, работают на более высоких скоростях, могут передавать больше энергии и имеют более равномерное и безопасное движение.
      • Прямо: они используют прямые зубья и имеют общие характеристики с прямыми цилиндрическими зубьями.

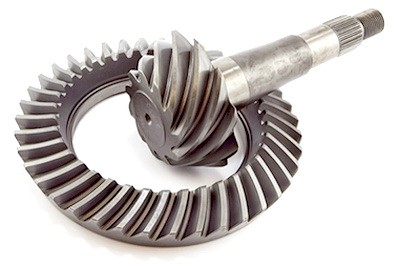

      • Спираль: в этом случае они поддерживают более высокие скорости и силы, как это случилось со спиралями.

      Если вы уделите внимание Его состав, вы также можете различать такие материалы, как:

      • Металлы: они обычно изготавливаются из различных видов стали, медных сплавов, алюминиевых сплавов, чугуна или серого чугуна, магниевых сплавов и т. д.
      • Пластики: они используются в электронике, игрушках и т. д. Это шестерни из поликарбоната, полиамида или ПВХ, ацеталевые смолы, полиэфирэфиркетон PEEK, политетрафторэтилен (PTFE) и жидкокристаллические полимеры (LCP).
      • Дерево: они не распространены, только в старых механизмах или в некоторых игрушках.
      • другие: вполне вероятно, что для очень конкретных случаев используются другие волокна или определенные материалы.

      Где купить шестеренки?



      Вы найти разные типы шестерен во многих магазинах механики или электроники. Например, вот несколько примеров:

      Эти изделия имеют небольшие размеры, поэтому если вам нужны шестеренки большего размера, скорее всего, вы не найдете их так легко. Также, если вам нужно что-то особенное, многие токарные мастерские могут сделай это для тебя. Las 3D принтеры они также помогают производителям создавать свои собственные шестеренки.

      Основные расчеты звездочек

      Как вы можете видеть на этой гифке, вы должны понимать, что когда две шестерни сцепляются, обе оси будет вращаться в обратном направлении и не в том же смысле. Как видите, если вы посмотрите на красную зубчатую руту, она поворачивается вправо, а синяя — влево.

      Таким образом, чтобы ось вращалась в том же направлении необходимо было бы добавить еще одно дополнительное колесо, например, зеленое. Таким образом, красный и зеленый вращаются в одном направлении. Это связано с тем, что при повороте синего влево при включении сине-зеленого зеленый цвет снова меняет направление вращения, синхронизируясь с красным.

      Еще одна вещь, которую можно оценить в этом GIF, — это скорость поворота. Если бы все шестерни имели одинаковый диаметр и количество зубьев, все валы вращались бы с одинаковой скоростью. С другой стороны, при изменении числа / диаметра зуба изменяется и скорость. Как вы можете видеть в этом случае, красный — это тот, который вращается быстрее всего, так как он имеет меньший диаметр, в то время как синий вращается со средней скоростью, а зеленый — тот, который вращается медленнее всего.

      В ответ на это можно подумать, что играя с размерами, можно менять скорость. Вы правы, точно так же, как велосипед может это делать с передачами, а коробка передач — с передаточными числами автомобиля. И не только это, вы также можете рассчитать скорость поворота.

      Когда у вас зацепились две шестерни, одна маленький (шестерня) и еще один большой (колесо), может произойти следующее:

      • Если мы представим, что двигатель или сила тяги приложены к шестерне, и колесо приводится в движение, хотя шестерня вращается с высокой скоростью, имея колесо большего размера, она замедлит ее, действуя как редуктор. Только если бы они были одинакового размера (шестерня = колесо), обе оси вращались бы с одинаковой скоростью.
      • С другой стороны, если мы представим себе, что это колесо имеет тяговое усилие, и к нему применяется скорость, даже если она низкая, шестерня будет вращаться быстрее, поскольку ее небольшой размер действует как множитель.

      Расчеты зубчатой ​​передачи

      Как только вы это поймете, вы можете выполнить расчеты простой системы передачи между двумя передачами, применив формула:

      Где Z — количество зубьев шестерен 1 и 2, находящихся в зацеплении, а N — скорость вращения валов в об / мин (оборотов в минуту или оборотов в минуту). Для пример, представьте, что в приведенном выше GIF-изображении для упрощения:

      • Красный цвет (привод) = 4 зубца, и двигатель обеспечивает скорость вращения вала 7 об / мин.
      • Синий = 8 зубов
      • Зеленый = 16 зубов

      Если вы хотите рассчитать поворот в этой системе, вы должны сначала рассчитать скорость синего:

      То есть синий вал будет вращаться со скоростью 3.5 об / мин, что несколько медленнее, чем 4 об / мин красного. Если вы хотели рассчитать поворот зеленого, теперь, когда вы знаете скорость синего:

      Как видите, зеленый цвет вращается со скоростью 1.75 об / мин, что медленнее, чем синий и зеленый. И что произойдет, если двигатель расположен на зеленой оси, а ведущее колесо вращается со скоростью 4 об / мин, тогда вращение будет 8 об / мин для синего, 16 об / мин для красного.

      Отсюда следует, что, когда ведущее колесо маленькое, на конечном валу достигается меньшая скорость, но большая сила. В том случае, если тягу несет большое колесо, маленькое колесо развивает большую скорость, но меньшую силу. Потому что там мощность или крутящий момент разные? Взгляните на эту формулу:

      Где P — мощность, передаваемая валом, в ваттах (Вт), T — развиваемый крутящий момент (Нм), ω угловая скорость вращения вала (рад / с). Если мощность двигателя сохраняется, а скорость вращения увеличивается или уменьшается, то также изменяется T. То же самое происходит, если T остается постоянным, а скорость изменяется, тогда P изменяется.

      Вероятно, вы также захотите рассчитать, если ось вращается со скоростью X об / мин, насколько она продвинется линейно, то есть линейная скорость. Например, представьте, что в красном у вас есть двигатель постоянного тока, а на зеленой оси вы разместили колесо, так что двигатель движется по поверхности. Как быстро это пойдет?

      Для этого вам просто нужно рассчитать окружность установленной шины. Для этого умножьте диаметр на число Пи, и вы получите длину окружности. Зная, что колесо может двигаться с каждым поворотом, и принимая во внимание то, что вращается каждую минуту, можно получить линейную скорость .

      Здесь я показываю вам видео, чтобы вы могли лучше понять это:

      Расчеты для червяка и звездочки

      Относительно червячная передача и звездочка, можно рассчитать по формуле:

      Это так, потому что винт в этой системе рассматривается как звездочка с одним зубом, нарезанная по спирали. Так, например, если у вас звездочка с 60 зубьями, то это будет 1/60 (это означает, что винт должен будет повернуться 60 раз, чтобы звездочка сделала 1 оборот). Кроме того, это механизм, который не является реверсивным, как другие, то есть звездочка не может вращаться так, чтобы вращался червяк, приводным валом здесь может быть только червяк.

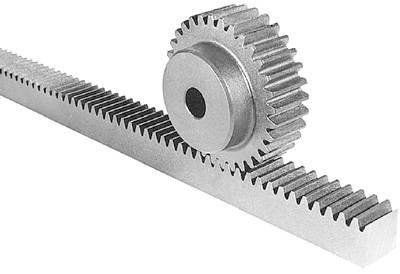

      Расчет зубчатой ​​рейки и шестерни

      Для системы Рейка и шестерня, расчеты снова меняются, в данном случае это:

      То есть умножьте шаг зубьев шестерни (в метрах) на количество зубьев шестерни и на количество оборотов шестерни (в об / мин). И это делится на 60. Например, представьте, что у вас есть система с шестерней с 30 зубьями, шагом 0.025 м и скоростью вращения 40 об / мин:

      То есть каждую секунду он продвигался бы на полметра. И в этом случае да, это обратимоТо есть, если рейка перемещается в продольном направлении, шестерня может вращаться.

      Вы даже можете рассчитать, сколько времени потребуется, чтобы преодолеть расстояние, приняв во внимание формулу для равномерное движение линии (v = d / t), то есть, если скорость равна расстоянию, разделенному на время, то время очищается:

      Поэтому, зная, например, скорость и расстояние, которое вы хотите рассчитать, представьте, что вы хотите рассчитать, сколько времени потребуется, чтобы проехать 1 метр:

      Я надеюсь, что помог вам получить хотя бы самые важные знания о механизмах, чтобы вы понимали, как они работают и как вы можете использовать их в своих будущих проектах.

      Содержание статьи соответствует нашим принципам редакционная этика. Чтобы сообщить об ошибке, нажмите здесь.

      Полный путь к статье: Бесплатное оборудование » Общие » Шестерни: все, что вам нужно знать об этих звездочках

      Зубчатая передача, ее устройство и область ее применения

      Зубчатой шестерней называется одна из важнейших деталей зубчатой передачи, т.е. колеса или диска с зубьями, основной функцией которого является передача между валами вращательного движения.

      Прямозубая шестерня является видом зубчатого колеса, зубцы которого расположены в радиальной плоскости относительно оси его вращения. Интересно, что в самой передаче, в которой подобных колес может быть несколько, и именно ведущее колесо в ней называется шестерней, в то время как ведомое колесо называется зубчатым колесом. Иногда оба таких колеса еще называют шестеренками данной передачи.



      За счет использования шестерней с различным количеством зубцов инженеры разрабатывают самые разные зубчатые передачи, различающиеся по передаточному числу, преобразующие обороты вращения вала в необходимый для них вращающий момент.

      Зубчатые передачи и их базовая терминология

      • Передаточное число

      Этим термином называется отношение числа оборотов вала ведущего колеса по отношению к ведомому в минуту, которое определяется также и отношением диаметров соответствующих им шестерен или количеством их зубьев. Интересно, что при росте количества зубьев на шестернях ход такой передачи становится более плавным, и ее долговечность в разы повышается

      • Ведущая и ведомая шестерни

      Ведущей шестерней в этой передаче считается та шестерня, вращение которой на вал передается извне, а ведомой шестеренкой называют ту шестерню, с которой этот вращающий момент снимается. Если диаметр ведущей шестеренки больше ведомой, то вращающий момент у ведомой уменьшается за счёт увеличения скорости вращения, а также и наоборот.

      Данный механизм используется уже не одно столетие. Найдены даже летописи об использовании шестеренок еще Архимедом в 3-м веке до нашей эры и некоторых других известных деятелей той далекой эпохи, но пока что точного авторства этого изобретения еще установить не удалось. Шестеренки с зубцами, имеющими формы современных, также присутствуют в чертежах Леонардо да Винчи, его последователей и некоторых других философов эпохи Возрождения.

      Область применения шестеренок

      Сегодня шестерни или зубчатые колеса, как и многие другие промышленные комплектующие, используются в простых и сложных механизмах самых разных промышленных отраслей (горнодобывающей, пищевой, судостроительной, машиностроительной и т.д.). Несомненно, каждый из нас хоть один раз да разбирал механические часы и поэтому знают, что в его конструкции также присутствует большое количество больших и малых зубчатых шестеренок.

      Кроме того, шестерни применяются в конструкции разного рода подъемного оборудования, в буровых машинах, лебедках, на их основе строятся автомобильные коробки передач, дифференциалы, фрикционы, гидромашины и не только.

      Зубчатая передача: особенности конструкции, виды и сфера применения

      Принцип передачи усилия посредством крутящего момента лежит в основе работы многих современных устройств. Для его реализации используют зубчатые передачи, которые различаются между собой по размеру, техническим характеристикам и особенностям конструкции. Как выбрать этот элемент в зависимости от поставленной производственной задачи, и что собой представляет устройство, — разберем в обзоре.

      Что такое зубчатая передача и где она применяется

      Зубчатая передача – это механизм, принцип работы которого заключается в передаче мощности методом вращения. Продукт получил широкое распространение в самых разных сферах производства, что связано с его сравнительно простым и надежным устройством, доступностью обслуживания (смазывания), низкой затратой энергии в процессе работы.

      Крутящий момент и эффективность продукта зависят от совокупности факторов, в числе которых следующие:

      • габариты системы;
      • размер и характеристика зубьев;
      • материал изготовления;
      • точность и прочие.

      Если рассматривать основные сферы применения такого продукта, то это все промышленные направления. Зубчатые передачи незаменимы в буровых установках, двигателях внутреннего сгорания, в заводских станках и конвейерах, в точных приборах и прочих агрегатах. Принцип передачи усилия методом вращения шестеренок лежит и в брендовых аксессуарах, в частности, в наручных часах. Однако есть нюанс: в этом случае работа зубчатой передачи не требует электрического привода.

      Выбирая такой продукт для решения конкретных задач, следует быть внимательным, так как от его характеристики и специфики будет зависеть плавность хода, скорость вращательного момента, плавность работы системы и другие эксплуатационные особенности. Если не знаете, как грамотно подойти к выбору, смело обращайтесь в компанию «Мир Привода», где вам помогут обойти все подводные камни и подобрать систему, удовлетворяющую конкретные производительные требования и нагрузки.

      Обзор и характеристика элементов конструкции зубчатой передачи

      Важным достоинством зубчатой передачи является простота ее конструкции. Предмет не содержит множественных и сложных деталей, и соответственно, ломаться в нем практически нечему. Это обеспечивает хороший срок его эксплуатации в любых условиях.



      При более тщательном разборе конструктивной части зубчатой передачи замечаем любопытные детали. В частности, на задний план отходит восприятия этого элемента как стандартного колеса с зазубренной внешней гранью. На самом деле, даже при минимальном количестве составляющих, у строения зубчатой передачи есть свои нюансы, а именно:

      • Наличие корпуса. Фрагмент присутствует не во всех моделях, но в большинстве из них. Корпус выполняет сразу несколько важных задач, к примеру, прочно фиксирует все части системы и обеспечивает правильный расход смазочных материалов. Последние в таком случае защищены от вытекания и напрасной растраты, а значит гарантирован еще и экономный расход смазочных материалов в процессе функционирования системы. Примечательно то, что единых качественных характеристик корпуса нет: он может быть разного размера и формы, и подбирается с учетом того, какая задача возлагается на инструмент.
      • Вал. Это и есть двигатель, который передает импульс из источника – привода на электрике. Деталь фиксируется на колесо, соответственно, и подбирается с учетом особенностей всей системы. Кроме привычной формы вала допускаются и ступенчатые варианты.
      • Колеса. По стандарту, в зубчатой передаче исключена одна деталь, ранее используемая повсеместно – ремень. В данном случае принцип его действия заменяет сцепление между элементами. Кстати, отказ от ременной передачи усилия имеет много положительных последствий. В частности, исключение переходника (ремня) позволяет сделать систему более компактной и надежной, кроме того, это снижает затраты энергии, потребляемой при функционировании конструкции. В зубчатой передаче усилие передается посредством работы шестеренок, одна из которых является ведущей, а другая – ведомой. Соответственно, ведущая шестеренка получает импульс силы и, приходя в движение, давит на ведомую деталь, запуская ее. Крутящий момент всегда зависит от характеристик сцепления между подвижными элементами.
      • Подшипники. Эта деталь является обязательным промежуточным звеном между валом и колесами, которые никогда не крепятся на вал напрямую. Собственно, именно подшипник обеспечивает возможность вращение колес. Учитывая последний фактор, деталь нуждается в регулярной обработке смазочными материалами, иначе крутящий момент, как и эксплуатационный срок системы, существенно снизиться из-за работы «на сухом ходу» и постоянной работе продукта в условиях экстремальных нагрузок.

      Так как элементы устанавливаются друг на дружку методом прессования, повышается и прочность готовой конструкции. Также исключается холостой ход, что в свою очередь сокращает затраты энергии – электрического тока, который активизирует работу вала.

      Отдельно стоит выделить особенности колес, и той их части, которая именуется зубьями. Этот элемент определил название всей системе. Зубья в зубчатой передаче никогда не располагаются вплотную: между ними есть зазор, который упрощает их обработку смазочными материалами, снижает нагрузку на систему, продлевая срок ее службы, и минимизирует риск работы в условиях чрезмерного трения.

      Также важно понимать, что плотно расположенные зубы по определению не смогут нормально крутиться. Особенно очевидно это с учетом сферы применения системы. В частности, ряд производств связан с эксплуатацией продукта при повышенных температурах, которые приводят к расширению материалов, в том числе и металла. Металлические зубья, расположенные слишком плотно, также незначительно увеличатся, что напрочь заблокирует их подвижность.

      Чтобы избежать проблем с работой продукта и наверняка получить максимально качественную систему, нужно обращаться к проверенным производителям. В этом плане лидирующие позиции на российском рынке удерживает компания «Мир Привода». Мы даем гарантию работоспособность и отличных эксплуатационных характеристик станков, которые отвечают как требованиям нормативной документации, так и потребностям наших клиентов.

      Также крутящий момент зависит не только от расположения зубьев, но и от их характеристик. В числе таковых следующие:

      • плотность расположения;
      • высота;
      • ширина (величина);
      • наклон.

      В различных моделях зубчатой передачи эти показатели меняются, что следует учитывать при подборе конкретного типа продукта для реализации поставленных перед ним задач.

      Классификация зубчатых передач

      Как таковая, единая классификация зубчатых передач производителями этого продукта не разработана. Но есть условные разграничения, ориентируясь на которые можно выбрать необходимый товар. К таким разграничениям относятся следующие параметры:

      • расположение осей относительно друг друга;
      • расположение зубьев;
      • модель корпуса;
      • протяженность окружности.

      Теперь подробнее рассмотрим каждую особенность.

      Так, по типу расположения осей зубчатые передачи бывают перекрещивающимися, параллельными и пересекающимися. Первые встречаются редко и пользуются спросом в ограниченных видах производственного сектора, в том числе в решении узкоспециализированных задач. Наиболее распространенными механизмами, которые крепят колеса, являются параллельные типы осей.

      Тип корпуса зубчатой передачи бывает открытым и закрытым. Каждый подвид имеет свои отличительные особенности. К примеру, модели с открытым типом оболочки не нуждаются в обработке смазочными материалами и могут работать «на сухом ходу». Вариант закрытого корпуса считается стандартным и подразумевает обязательное применение смазки.

      Расположение зубьев в зубчатых передачах бывает наружным или внутренним. Первый тип используется чаще, но при этом трудно ответить, какой из вариантов более эффективный.

      В погоне за скоростью важно обратить внимание на классификацию зубчатых передач по размеру, а конкретнее – по протяженности окружности. Чем она больше, тем медленнее будет совершаться оборот вокруг оси. И наоборот, малый размер обеспечивает высокую скорость одиночного поворота колеса. Соответственно, такой продукт может быть скоростным или тихоходным.

      Однако даже последний нюанс довольно противоречив, так как по большей части динамика системы зависит не от размера шестеренок, а от импульса, передаваемого валом.

      В конечном счете, совокупность этих факторов определяет мощность и производительность всей системы, возможность ее применения в той или иной сфере производства.

      Сильные и слабые стороны зубчатых передач

      Любое оборудование имеет свои достоинства и недостатки. В частности, неоспоримым «плюсом» зубчатых передач является их надежность и длительный срок эксплуатации. Но при более детальном изучении продукта, становятся явными и другие сильные стороны. К таковым относятся:

      • высокий КПД;
      • минимальные энергозатраты;
      • вариативность размеров;
      • простая настройка скоростей.

      Простой продукт демонстрирует высокую производительность в любых механизмах. Но даже самая эффективная система имеет ряд недостатков в работе. Касаемо зубчатых передач, можно выделить следующие «минусы»:

      • работа в соответствии с выбранным темпом: нельзя сменить динамику в процессе функционирования продукта;
      • высокий уровень шума, на выраженность которого напрямую влияет скорость: скоростные варианты более шумные, чем тихоходные;
      • сложность и дороговизна: учитывая специфику систему, сделать ее кустарным способом практически невозможно, так как точность элементов могут гарантировать только профессиональные производители.

      «Мир Привода» работает только с лучшими производителями зубчатых передач и другого оборудования для производства. Поэтому, при желании получить надежный продукт высокого качества и сэкономить лучше сразу обращаться в нашу компанию.

      Описание и возможности продукта по его типу

      После обзора базовых особенностей зубчатой передачи, перейдем к изучению типов такого продукта. Они бывают как общими, так и узкоспециализированными.

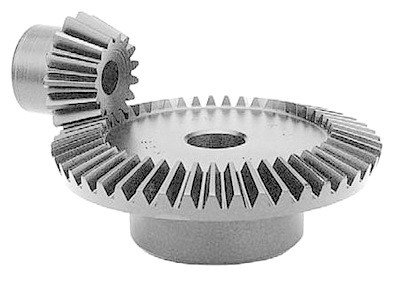

      Конические

      Коническая зубчатая передача интересна как в плане конструкции, так и в ракурсе эксплуатационных характеристик. С технической точки зрения ее отличают следующие параметры:

      • коническая форма колеса;
      • перекрещивающиеся оси;
      • непрямые зубья, которые утолщаются от основания к вершине конуса.

      Модели с прямыми зубьями тоже встречаются, но они менее востребованные.

      Что касается возможностей системы, то для нее характерны отличные показатели надежности. Площадь соприкосновения увеличивает форму, достигая прямого угла между элементами. За счет расположения и формы зубьев обеспечивается отличный зацеп. Система работает мягко, практически исключая вероятность соскальзывания.

      Вместе с тем, есть и свои недостатки. В случае с зубчатой передачей конической формы они связаны с указанным углом под 90 градусов, из-за которого теряется порядка 15% импульса, передаваемого валом. Таким образом, это не самый экономичный вариант.

      С переменным передаточным отношением

      Это относительная новинка в своем сегменте, которая пока еще не особо укоренилась на рынке и набирает популярность постепенно. В отличие от стандартного механизма со статичным положением полюса зацепления, в данном варианте оно изменяется, подстраиваясь под конкретные условия.

      Планетарные или подвижные

      Ось колеса в таком варианте может перемещаться. Для наглядности, это подразумевает «обкат» маленькой шестерней окружности детали большего диаметра. Для реализации такого вращения ось должна двигаться по траектории, постоянно меняя свое положение.

      Виды колес

      При выборе конкретной модели, с чем вам помогут специалисты компании «Мир Привода», важно изучить основные виды зубчатых передач по типу колес в них.

      Эта деталь обращает на себя внимание в первую очередь, и негласно считается базовым критерием, определяющим выбор продукта.

      Цилиндрические

      Наиболее распространенная модель, в которой задействованы два колеса с зубьями различных характеристик. Из основных параметров: всегда параллельные оси и постоянное передаточное отношение.

      Вариантов реализации механизма всего два: с понижающим фактором – отношение количества зубьев меньше единицы, а с повышающим – соответственно, больше.

      Конические

      Мы уже рассматривали конический тип зубчатой передачи, но пропустили важную деталь: несмотря на чуть менее интересный КПД, этот вариант считается оптимальным для скоростных систем.

      Червячные

      Это отдельный подвид, для работы которого меньшее по диаметру колесо делает от одного до четырех оборотов по большому. Заходы немного тормозят движение, а обратный ход в таком случае невозможен из-за высокой силы трения.

      В такой системе оси скрещенные, а к общему набору нередко прилагаются редукторы.

      Механизмы

      Помимо описанных вариаций, есть и другие, более редкие и результативные способы передачи усилия. Во-первых, реечный, в котором вращательное движение проходит преобразование с помощью рейки. На выходе мы видим поступательное. Возможен и обратный процесс.

      Во-вторых, — винтовой. Он весьма точен и демонстрирует высокую надежность, поэтому реализуется в различных компактных приборах. Но есть и негативная сторона. Проседает эксплуатационный срок, соприкосновение почти без зазоров, а значит, поверхность просто стирается при работе.

      Форма и характеристика зуба

      Некоторые отличительные особенности и возможности зубьев мы уже рассмотрели. Но характеристики этого элемента требуют более детального изучения, так как по качеству зацепу определяется весь технический потенциал системы.

      Видовое разнообразие зубьев зубчатой передачи ограничено следующими вариантами:

      • Прямые – самый распространенный тип, работающий без отклонений от оси.

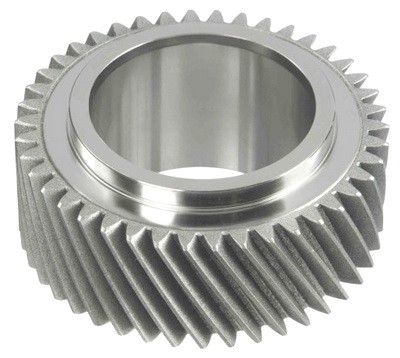

      • Косые – характеризуются отличным уровнем сцепления, но сравнительно низким КПД и ограниченным сроком службы.
      • Шевронные – оптимальный вариант при длительной работе. Достоинства такого типа зубчатой передачи заключаются в отсутствии давления оси на элемент, из-за чего снижается нагрузка на подшипник.
      • Внутренние – единственный вариант со сравнительно низким уровнем шума.

      Материалы

      Поскольку работа зубчатых передач является обязательным звеном в процессе многих производств, требования к их качеству и надежности выдвигаются соответствующие. Поэтому для изготовления системы выбирают прочные материалы, в частности – сталь различного состава. Так, колесная часть элемента более жесткая, а вал и подшипники, наоборот, мягкие.

      Выбор более дорогой и жесткой стали для колес связан с нагрузкой на эту деталь системы, постоянно находящуюся в движении. Это могут быть легированные и углеродные варианты, которые производители подвергают дополнительной обработке методом азотирования или цементирования, обеспечивая закалку поверхностного уровня.

      Интересный факт: обработка зубьев происходит неравномерно, что необходимо для снижения нагрузки на них и предупреждение ломкости. Так, на поверхности зацепы более твердые, чем в середине.

      Геометрия колес зубчатой передачи

      Есть определенные нюансы конструкционного плана. Боковые стороны всегда соприкасаются. Это главная точка поверхности, передающая импульс. А угол всегда подбирается с учетом смещения, чтобы при некорректной работе не заблокировались шестерни.



      Обработка деталей

      Сфера применения зубчатых передач огромна, а задачи, реализацию которых должна обеспечить система, требуют максимально качественных и надежных деталей, найти которые можно в компании «Мир Привода». Гарантию качества обеспечивают различные способы обработки элементов после их производства и обкатки.

      Стандартная обработка подразумевает воздействие высоких температур на продукт. А при дальнейшей работе в высокоточных приборах, элементы зубчатой передачи дополнительно шлифуют, устраняя малейшие неровности поверхностного уровня и улучшая ход каждой части.

      Похожие статьи



      Горизонтальный и вертикальный тип

      По местам нахождения осей вращения быстроходного и тихоходного вала в пространстве все механические устройства делятся на вертикальные и горизонтальные. Горизонтального типа В эту группу входят механизмы с осями, находящимися в единой горизонтальной плоскости, при том возможно параллельное и п..

      Трехфазные электродвигатели

      Наша компания много лет специализируется на поставке импортного оборудования промышленного типа. В каталоге вы найдете надежные электродвигатели различной модификации: трехфазные, асинхронные однофазные и двигатели постоянного тока. В разделе «Электродвигатели» представлен широкий ассортимент уст..



      Причины нагревания электропривода

      В процессе использования электродвигателей периодически наблюдается их сильное нагревание. Чем оно обусловлено? Можно изучить данный вопрос применительно к эксплуатации трехфазных асинхронных агрегатов, представленных в широком перечне моделей в каталоге магазина «Мир Привода». Прежде всего, устано..



      Червячный редуктор: как получить больший крутящий момент за небольшие деньги

      Чтобы увеличить крутящий момент вала двигателя в несколько раз, при этом снизить скорость вращения, используют редуктор. Эта деталь передает крутящий момент и преобразует его, используя зубчатую или червячную передачу. Наибольшую популярность получили редукторы с последним типом передачи. На первый ..

      Шестеренки как работают



      Большинство механических передач включает в себя зубчатые зацепления. Зубчатые передачи используются для изменения скоростей вращательного движения, направлений вращения и моментов. Они служат для преобразования вращательного движения в поступательное и наоборот, для изменения пространственного расположения элементов трансмиссии и осуществления многих других функций, необходимых для работы машин и механизмов.

      Механизмы зубчатых передач

      Зубчатые зацепления применяются для передачи вращательного движения от двигателя к исполнительному органу.

      При этом производятся необходимые преобразования движения, изменение частоты вращения, крутящего момента, направления осей вращения.

      Для всего этого служат различные виды передач. Классификация видов зубчатых передач по расположению осей вращения:



      1. Цилиндрическая передача состоит из колёсной пары обычно с разным числом зубьев. Оси зубчатых колёс в цилиндрической передаче параллельны. Отношение чисел зубьев называется передаточным отношением. Малое зубчатое колесо называется шестернёй, большое — колесом. Если шестерня ведущая, а передаточное число больше единицы, то говорят о понижающей передаче. Частота вращения колеса будет меньше частоты вращения шестерни. Одновременно при уменьшении угловой скорости увеличивается крутящий момент на валу. Если передаточное число меньше единицы, то это повышающая передача.
      2. Коническое зацепление. Характеризуется тем, что оси зубчатых колёс пересекаются и вращение передаётся между валами, которые расположены под определённым углом. В зависимости от того, какое колесо в передаче ведущее, они тоже могут быть повышающими и понижающими.
      3. Червячная передача имеет скрещивающиеся оси вращения. Большие передаточные числа получаются из-за соотношения числа зубьев колеса и числа заходов червяка. Червяки используются одно-, двух- или четырехзаходные. Особенностью червячной передачи является передача вращения только от червяка к червячному колесу. Обратный процесс невозможен из-за трения. Система самотормозящаяся. Этим обусловлено применением червячных редукторов в грузоподъёмных механизмах.
      4. Реечное зацепление. Образовано зубчатым колесом и рейкой. Преобразует вращательное движение в поступательное и наоборот.
      5. Винтовая передача. Применяется при перекрещивающихся валах. Из-за точечного контакта зубья зацепления подвержены повышенному износу под нагрузкой. Применяются винтовые передачи чаще всего в приборах.
      6. Планетарные передачи — это зацепления, в которых применяются зубчатые колёса с подвижными осями. Обычно имеется неподвижное наружное колесо с внутренней резьбой, центральное колесо и водило с сателлитами, которые перемещаются по окружности неподвижного колеса и вращают центральное. Вращение передаётся от водила к центральному колесу или наоборот.

      Нужно различать наружное и внутреннее зацепление. При внутреннем зацеплении зубья большего колеса располагаются на внутренней поверхности окружности, и вращение происходит в одном направлении. Это основные виды зацеплений.

      Существует огромное количество возможностей для их сочетания и использования в различных кинематических схемах.

      Форма зуба

      Зацепления различаются по профилю и типу зубьев. По форме зуба различают эвольвентные, круговые и циклоидальные зацепления. Наиболее часто используемыми являются эвольвентные зацепления. Они имеют технологическое превосходство. Нарезка зубьев может производиться простым реечным инструментом. Эти зацепления характеризуются постоянным передаточным отношением, не зависящим от смещения межцентрового расстояния. Но при больших мощностях проявляются недостатки, связанные с небольшим пятном контакта в двух выпуклых поверхностях зубьев. Это может приводить к поверхностным разрушениям и выкрашиванию материала поверхностей.



      В круговых зацеплениях выпуклые зубья шестерни сцепляются с вогнутыми колесами и пятно контакта значительно увеличивается. Недостатком этих передач является то, что появляется трение в колёсных парах. Виды зубчатых колёс:



      1. Прямозубые. Это наиболее часто используемый вид колёсных пар. Контактная линия у них параллельна оси вала. Прямозубые колёса сравнительно дешевы, но максимальный передаваемый момент у них меньше, чем у косозубых и шевронных колёс.
      2. Косозубые. Рекомендуется применять при больших частотах вращения, они обеспечивают более плавный ход и уменьшение шума. Недостатком является повышенная нагрузка на подшипники из-за возникновения осевых усилий.
      3. Шевронные. Обладают преимуществами косозубых колёсных пар и не нагружают подшипники осевыми силами, так как силы направлены в разные стороны.
      4. Криволинейные. Применяются при больших передаточных отношениях. Менее шумные и лучше работают на изгиб.

      Прямозубые колёсные пары имеют наибольшее распространение. Их легко проектировать, изготавливать и эксплуатировать.

      Материалы для изготовления

      Основной материал для изготовления колёсных пар — это сталь. Шестерня должна иметь более высокие прочностные характеристики, поэтому колёса часто изготавливают из разных материалов и подвергают разной термической или химико-термической обработке. Шестерни, изготовленные из легированной стали, подвергают поверхностному упрочнению методом азотирования, цементации или цианирования. Для углеродистых сталей используется поверхностная закалка.



      Зубья должны обладать высокой поверхностной прочностью, а также более мягкой и вязкой сердцевиной. Это предохранит их от излома и износа поверхности. Колёсные пары тихоходных машин могут быть изготовлены из чугуна. В различных производствах применяются также бронза, латунь и различные пластики.

      Способы обработки

      Зубчатые колёса изготавливаются из штампованных или литых заготовок методом нарезания зубьев. Нарезание производится методами копирования и обкатки. Обкатка позволяет одним инструментом вырезать зубья различной конфигурации. Инструментами для нарезания могут быть долбяки, червячные фрезы или рейки. Для нарезания методом копирования используются пальцевые фрезы. Термообработка производится после нарезки, но для высокоточных зацеплений после термообработки применяется ещё шлифовка или обкатка.

      Обслуживание и расчёт



      Техобслуживание заключается в осмотре механизма, проверке целостности зубьев и отсутствия сколов. Проверка правильности зацепления производится при помощи краски, наносимой на зубья. Изучается величина пятна контакта и его расположение по высоте зуба. Регулировка производится установкой прокладок в подшипниковых узлах.

      Сначала надо определиться с кинематическими и силовыми характеристиками, необходимыми для работы механизма. Выбирается вид передачи, допустимые нагрузки и габариты, затем подбираются материалы и термообработка. Расчёт включает в себя выбор модуля зацепления, после этого подбираются величины смещений, число зубьев шестерни и колеса, межосевое расстояние, ширина венцов. Все значения можно выбирать по таблицам или использовать специальные компьютерные программы.

      Главными условиями, необходимыми для длительной работы зубчатых передач, являются износостойкость контактных поверхностей зубьев и их прочность на изгиб.

      Достижению хороших характеристик и уделяется основное внимание при проектировании и изготовлении зубчатых механизмов.

      Зубчатое колесо



      Зубча́тое колесо́, шестерня́ — основная деталь зубчатой передачи в виде диска с зубьями на цилиндрической или конической поверхности, входящими в зацепление с зубьями другого зубчатого колеса. В машиностроении принято малое зубчатое колесо с меньшим числом зубьев называть шестернёй, а большое — колесом. Однако часто все зубчатые колёса называют шестерня́ми.

      Зубчатые колёса обычно используются па́рами с разным числом зубьев с целью преобразования вращающего момента и числа оборотов валов на входе и выходе. Колесо, к которому вращающий момент подводится извне, называется ведущим, а колесо, с которого момент снимается — ведомым. Если диаметр ведущего колеса меньше, то вращающий момент ведомого колеса увеличивается за счёт пропорционального уменьшения скорости вращения, и наоборот. В соответствии с передаточным отношением, увеличение крутящего момента будет вызывать пропорциональное уменьшение угловой скорости вращения ведомой шестерни, а их произведение — механическая мощность — останется неизменным. Данное соотношение справедливо лишь для идеального случая, не учитывающего потери на трение и другие эффекты, характерные для реальных устройств.





      Содержание

      Цилиндрические зубчатые колёса





      Поперечный профиль зуба

      Профиль зубьев колёс как правило имеет эвольвентную боковую форму. Однако, существуют передачи с круговой формой профиля зубьев (передача Новикова с одной и двумя линиями зацепления) и с циклоидальной. Кроме того, в храповых механизмах применяются зубчатые колёса с несимметричным профилем зуба.

      Параметры эвольвентного зубчатого колеса:

      • m — модуль колеса. Модулем зацепления называется линейная величина в π раз меньшая окружного шага P или отношение шага по любой концентрической окружности зубчатого колеса к π, то есть модуль — число миллиметров диаметра приходящееся на один зуб. Тёмное и светлое колёсо имеют одинаковый модуль. Самый главный параметр, стандартизирован, определяется из прочностного расчёта зубчатых передач. Чем больше нагружена передача, тем выше значение модуля. Через него выражаются все остальные параметры. Модуль измеряется в миллиметрах, вычисляется по формуле:
      • z — число зубьев колеса
      • p — шаг зубьев (отмечен сиреневым цветом)
      • d — диаметр делительной окружности (отмечена жёлтым цветом)
      • d_a — диаметр окружности вершин тёмного колеса (отмечена красным цветом)
      • d_b — диаметр основной окружности — эвольвенты (отмечена зелёным цветом)
      • d_f — диаметр окружности впадин тёмного колеса (отмечена синим цветом)
      • h_aP+h_fP — высота зуба тёмного колеса, x+h_aP+h_fP — высота зуба светлого колеса

      В машиностроении приняты определенные значение модуля зубчатого колеса m для удобства изготовления и замены зубчатых колёс, представляющие собой целые числа или числа с десятичной дробью: 0,5; 0,7; 1; 1,25; 1,5; 1,75; 2; 2,5; 3; 3,5; 4; 4,5; 5 и так далее до 50.

      Высота головки зуба — h_aP и высота ножки зуба — h_fP — в случае т.н. нулевого зубчатого колеса (изготовленного без смещения, зубчатое колесо с «нулевыми» зубцами) (смещение режущей рейки, нарезающей зубцы, ближе или дальше к заготовке, причем смещение ближе к заготовке наз. отрицательным смещением, а смещение дальше от заготовки наз. положительным) соотносятся с модулем m следующим образом: h_aP = m; h_fP = 1,25 m, то есть:



      Вообще из рисунка ясно, что диаметр окружности вершин d_a больше диаметра окружности впадин d_f на двойную высоту зуба h. Исходя из всего этого, если требуется практически определить модуль m зубчатого колеса, не имея нужных данных для вычислений (кроме числа зубьев z), то необходимо точно измерить его наружный диаметр d_a и результат разделить на число зубьев z плюс 2:





      Зубчатые колеса классифицируются в зависимости от формы продольной линии зуба на:

      Шестеренки как работают

      Инструмент и приборы, техника для дома и другие устройства.

      Шестерни, зубчатки или зубчатые колеса – элементы зубчатой передачи, представляющей собой диск с зубьями. Устройство используется для отдачи крутящего момента путем зацепления с ответными зубьями других шестерней или зубчатого приводного ремня. При разнице диаметра контактной пары происходит передача оборотов от ведущей зубчатки на ведомую с ускорением или замедлением. Шестеренки используются в механизмах различной сложности, таких как часы, КПП автомобилей, редукторах, электромясорубках, блендерах, принтерах и т.д.

      Материалы изготовления

      Зубчатая передача используется в механизмах с различной нагрузкой, от совсем мизерной, к примеру, в наручных часах, до многотонной в промышленных редукторах.

      Можно встретить шестерни из различных материалов:

      • Сталь.
      • Титан.
      • Алюминий.
      • Медь.
      • Латунь.
      • пластик.
      • Дерево.

      Стальные и титановые отличаются высокой стойкостью к истиранию. Их зубцы выдерживают большие нагрузки. Они используются в механизмах с высокой скоростью оборотов или повышенной силой противодействия, поэтому для увеличения срока службы требуют применения смазочных материалов. Они способны работать в системах, где периодически происходит торможение массивных раскрученных элементов, так как их зубья устойчивы к динамическому воздействию.

      Шестеренки из цветных металлов отличаются меньшей прочностью, однако обладают коррозионной стойкостью. Их часто применяют в механизмах с сухой сцепкой, без использования смазки. Нужно отметить, что взаимодействие шестерен из цветных металлов исключает образование искры. Это позволяет применять такие детали во взрывоопасной газовой среде.

      Пластиковые зубчатки отличаются низкой прочностью. Они не предназначены на длительную работу на высоких оборотах, так как при нагреве в результате трения начинают плавиться. Их часто используют в механизмах игрушек, принтеров, блендеров, миксеров, а также прочей кухонной и бытовой технике. При заклинивании отдельных элементов зубчатой передачи зубцы на остальных пластиковых шестернях могут срываться, в результате чего механизм приходит в негодность.



      Также можно встретить деревянные зубчатки. Такие шестерни не отличаются высокой прочностью, особенно в малых размерах. Их можно встретить в механизме старинных водяных и ветровых мельниц. Сейчас же они представлены в виде демонстрационных моделей зубчатой передачи, а также деревянных конструкторах.

      Виды шестерен

      Шестерни могут отличаться между собой не только по материалу изготовления, но и по другим параметрам:

      • Размеру.
      • Форме.
      • Глубине и направлению зубьев.

      Основание зубчатки может быть цилиндрическим, коническим или прямым. Кроме этого, зубцы могут располагаться по внешней или внутренней кромке. Они бывают прямыми, скошенными, или иметь другую форму.

      В зависимости от тех или иных составляющих, их можно разделить на следующие виды:

      • Прямозубые.
      • Косозубые.
      • С внутренним зацеплением.
      • Винтовые.
      • Секторные.
      • С круговыми зубьями.
      • Конические.
      • зубчатые рейки.
      • Звездочки.
      • Корончатые.

      Прямозубые

      Это наиболее распространенная и простая в производстве шестерня. Она представляет собой круглый профиль, зубцы которого располагаются по окружности и являются строго параллельными относительно оси вращения. Их изготовление возможно как методом фрезерования, так и отливки в форму. Особенность прямозубых шестеренок в том, что они могут передавать крутящий момент только на элементы расположенные относительно них параллельно в одной плоскости. Такой способ передачи обеспечивает самый высокий КПД, так как люфты и трение при стыковке элементов получаются минимальными. Кроме этого прямозубая стыковка сопровождается сравнительно меньшим давлением на зубья. Работа механизма сопровождается меньшим нагревом.



      Косозубые шестерни

      Зубчатые колеса этого типа имеют зубцы расположенные под уклоном. За счет этого они получаются более длинными. Это способствует возможности увеличения на них нагрузки. Они работают менее шумно, кроме этого отличаются плавностью.



      Увеличенная ширина зубцов сопровождается повышенным трением. Как следствие такая деталь нагревается больше. Для предотвращения потери ее прочностных характеристик, требуется использование улучшенной системы смазки.

      Косозубое колесо используют в механизмах, где требуется передача мощного крутящего момента с высокими оборотами. В силу смещенного направления усилия относительно посадочного вала такой зубчатки, при ее установке желательно применение упорных подшипников. Они препятствуют расхождению между сцепленными косыми шестернями, которые стремятся при вращении рассоединяться, так как каждый из них склонен к отклонению в разные стороны относительно друг друга.

      С внутренним зацеплением

      В более сложных механизмах используются шестеренки с зубьями расположенными по внутренней окружности. Их применение дает возможность обеспечить одинаковое направление вращения ведущего и ведомого вала. Это позволяет отказываться от дополнительных зубчаток, тем самым уменьшая габариты механизма. Такой технический прием можно встретить в конструкции насосов, а также в планетарной передаче. Производятся и действительно большие зубчатки с внутренним зацеплением, которые обеспечивают вращение поворотных механизмов кабины кранов и прочей землеройной, а также строительной техники.



      Винтовые

      Это легко угадываемые по форме профиля шестерни. Они имеют вид длинного цилиндра. Их зубья сделаны под винт, оборачиваемый вдоль цилиндра. Обычно такая зубчатка представляет собой вал с зубцами, а не диск как остальные.



      Она используется для передачи крутящего момента на другую шестерню, расположенную относительно нее перпендикулярно. Причем сам узел примыкания получается достаточно компактным. Такая пара передает крутящий момент с понижающим или повышающим передаточным числом, поэтому ее часто можно встретить в конструкции редукторов.

      Секторные

      Это шестерня, зубья на которой нанесены не по всей окружности, а только частично на ширину сектора. За счет этого при сцеплении она делает неполный оборот, а только его часть, пока хватает зацепов. Обычно она используется в механизмах как ведущий элемент. Вращаясь на валу, она достигнув ответной шестерни цепляет ее и проворачивает на часть оборота. После прохождения ее зубцов, она вращается дальше, но последующая часть механизма останавливается до момента повторного примыкания зубцов. Таким образом, происходит шаговая передача крутящего момента.



      Используя секторную шестерню можно обеспечить работу рывками от источника постоянного вращения. Это требуется для различного фасовочного оборудования на конвейерах и подобных устройствах.

      С круговыми зубьями

      Они имеют скругленные зубья, то есть с изгибом по радиусу. За счет этого они могут работать с увеличенной нагрузкой. Такие колеса обладают плавным ходом. Их недостаток в снижении КПД, зато они очень тихие.



      Производство данных шестерен сложное, поэтому они применяются не так часто. Их стоимость выше, чем нескольких упрощенных зубчаток, решающих аналогичную задачу. Их применяют, если требуется добиться максимальной компактности и при этом низкого уровня шума готового механизма.

      Конические

      Такие шестерни могут передавать крутящий момент на валы, которые располагаются друг к другу под прямым углом. Их зубья могут быть прямыми, косыми, скругленными или тангенциальными. Это один из самых распространенных элементов. Его можно встретить в конструкции редукторов и дифференциала автомобиля. Такие зубчатки имеют зубья обычно только по наружной окружности. Коническая зубчатая пара состоит из элементов с разным количеством зубьев. В результате этого на таком узле происходит повышение или понижение передаточного числа.



      Зубчатые рейки

      Это элемент реечной передачи. Он представляет собой рейку с зубьями, предназначенную для стыковки с ответными шестернями. Такая пара позволяет превращать вращательное движение в поступательное, или же наоборот. Рейки бывают различной длины. Нередко они работают в сочетании с секторной зубчаткой, что обеспечивает выполнение возвратно-поступательных движений.

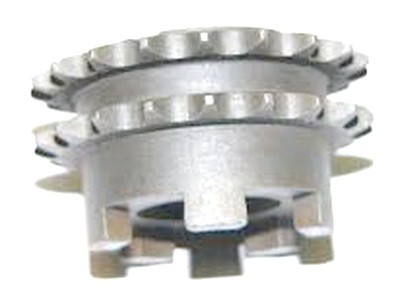

      Звездочки

      Это шестерни, предназначенные для соединения с роликовой цепью. Они применяются для передачи крутящего момента между элементами расположенными на расстоянии друг от друга. За счет разницы диаметра звездочек, и разного числа зубцов, при вращении такой пары происходит увеличение или понижение передаточного числа на ведомом элементе.



      Также возможна работа звездочек посредством установки зубчатого ремня из резины или полимера Такое техническое решение сопровождает отсутствием необходимости выполнения смазки, а также понижением шума при оборотах. Однако ремень склонен к проскальзыванию под нагрузкой, так как способен растягиваться.

      Корончатые

      Это достаточно редкие шестерни, которые сложно спутать с любыми другими. Они отличаются тем, что зубья на них располагаются сбоку. За счет этого внешне они похожи на корону. Их применяют в сцепки с прямозубым колесом. Они не рассчитаны на большие нагрузки, и используются сугубо в силу необходимости корректировки формы механизма передачи, в случае необходимости его размещения в стесненный корпус или короб. Увидеть такие шестеренки можно в старинных башенных часах.

      Похожие публикации:

      1. Как открыть localhost в браузере
      2. Как создать базу данных в excel
      3. Телеграмм как зайти если другой телефон сломан
      4. Тип гриля тэн что это
