Как снять дверную карту ваз 21099

Разборка. Часть 2. Долой обшивки или по-тихоньку расчехляю салон.

После работы появилось не много времени, пошел дождь, ну и я решила пойти не много поковыряться.

На этот раз полезла в салон.
По-тихоньку торпеду, бороду, сиденья, обшивки, все будет снято, пока расскажу об обшивках.
Конечно тут уже сто таких записей, но пусть будет.

Вот такие они были (перед и зад)

передняя дверь задняя дверь

Как снять обшивки с дверей?

Я покажу на примере задней двери.

Вооружаемся крестовой отверткой и вперед 🙂

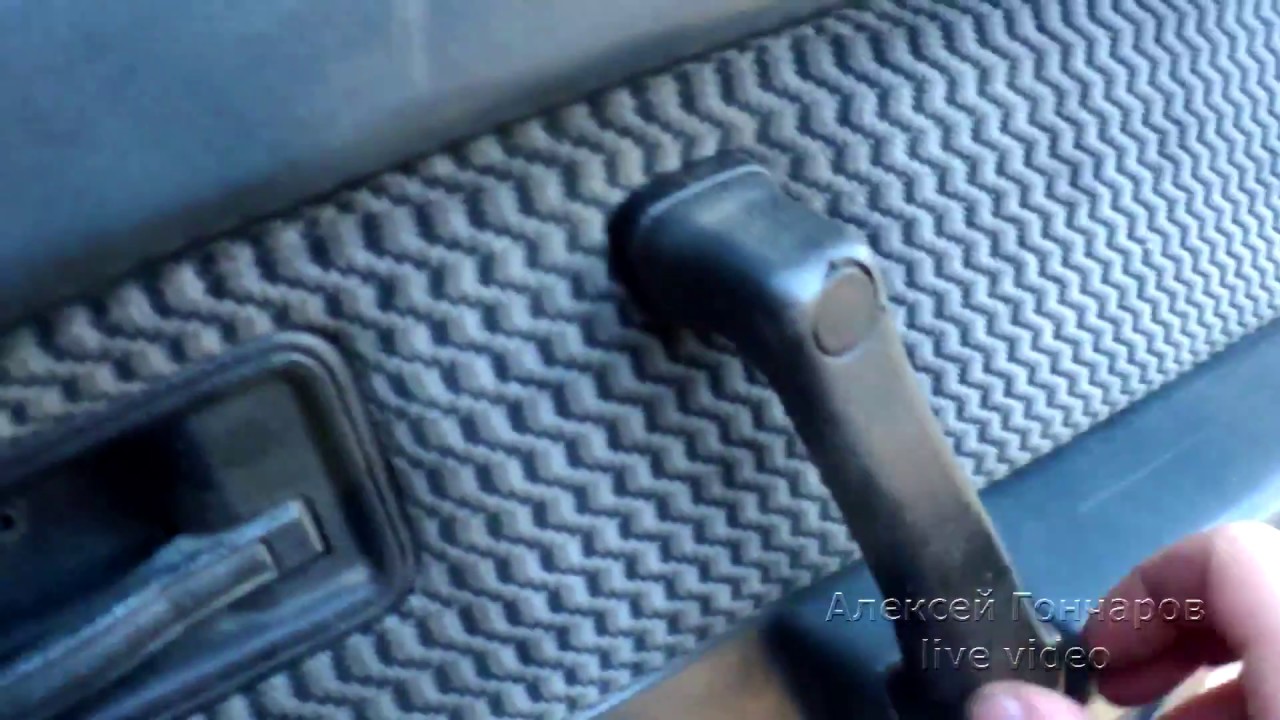

Для начала снимаем вставку под рукояткой, поддеваем её отверткой или рукой.

Далее поддеваем отверткой 2 пластиковые вставки на ручке.

За ними у нас прячутся 2 болта, откручиваем их крестовой отверткой.

И всё, ручка снята.

На передних дверях так же 2 болта в карманах.
Далее снимаем весло, у кого есть (у меня их нет). С 2х сторон вставляете плоские отвертки, надавливаете на нее в сторону, этим мы освобождаем ее от пластиковой шайбы. Далее спокойно снимаем ее со шпицов вместе с шайбами.
Не забываем открутить шпингалет, который блокирует замок.

Поддеваем обшивку, вытаскиваем с пластиковых креплений и всё.

Так же скинула старые чехлы с сидений.

И пока разбиралась нашла кучу всякой херни от старого хозяина, ахаххах.

Буду перетягивать весь салон в черно-белый цвет, кожей.
Ждите результата, обязательно все выложу. 🙂

Как снять и установить обшивку двери на ВАЗ 2108, 2109, 21099

Здравствуйте, из этой статьи Вы узнаете, как самостоятельно снять и заменить обшивку двери на ВАЗ 2108, 2109, 21099. Данная процедура необходима при замене стекла, установке электростеклоподъемника или же для ремонта замка двери. Для снятия обшивки Вам потребуются только плоская и крестовая отвертка. Так же рекомендуется заранее запастись новыми пистонами крепления обшивки, так как при ее снятии пистоны могут сломаться.
Первым делом поддеваем и вынимаем фиксатор ручки стеклоподъемника, снимаем ручку

Далее надо открутить болты, которые находятся за заглушками в ручке

Следующим действием отворачиваем 2 болта крепления кармана двери

После этого поддеваем и снимаем облицовку ручки открывания двери и выкручиваем кнопку блокировки двери

Теперь остается только аккуратно поддеть обшивку двери по всему контуру, чтобы пистоны вышли из зацепа и снять обшивку

Как снять дверную карту ваз 2109

Для большинства работ по ремонту дверных замков на ВАЗ 2109-2108, механизма стеклоподъемника или замены стекла, необходимо будет снимать обшивку двери. Процедура эта совсем простая и для ее выполнения понадобится лишь крестовая и пару плоских отвертки.

Сначала необходимо тонкой отверткой поддеть две пластиковые декоративные вставки с ручки двери, как это показано на фото ниже:

После чего крестовой отверткой выкручиваем два болта крепления ручки:

И без проблем можно снимать ручку:

Далее рукой поддеваем вставку под рукояткой открывания двери, которая наглядно показана ниже и вынимаем ее:

Вот конечный результат снятия этого замка:

После чего рукоятка легко снимается со шлицов вместе с шайбами:

Теперь выворачиваем два болта с нижнего кармана двери, как это наглядно представлено ниже:

И не забываем про шпингалет, который блокирует замок, его тоже необходимо выкрутить:

А вот теперь можно аккуратно снимать обшивку, предварительно поддев ее с любого угла, преодолевая сопротивление пластиковых фиксаторов, с помощью которых она крепится к двери по всему периметру:

В результате чего получаем свободный доступ ко всем механизмам и деталям двери:

Вот так все это выглядит после проделывания данной процедуры:

Если необходимо ее заменить, то установку проводим в обратной последовательности. Как видите, сложностей с этим ремонтом возникнуть не должно.

Снятие обшивки двери модели ВАЗ-2109

Тюнинг автомобиля – это сложная задача, которую, правда, которые автомобилисты стараются решить собственными силами. Но в этом случае необходимо делать все максимально качественно. Стоит отметить, очень часто нужно выполнить снятие декоративных обшивок дверей ВАЗ-2109. Такая ситуация может возникнуть тогда, когда происходит их замена на новые, поскольку старые совершенно износились, или же при выполнении определенных ремонтных работ, при которых просто необходимо удалить декоративную обшивку. Если же понадобится , тогда лучше обратиться к специалистам, чтобы они сделали все качественно и быстро.

Для выполнения снятия обшивки нужно будет для начала подготовить стандартный набор инструментов. Помимо этого нужно будет приобрести новые пластиковые держатели для обшивки. В то же время замена осуществляется быстро и просто.

Первое, что нужно будет сделать во время снятия декоративных накладок на двери, это удалить со своего места ручку стеклоподъемника. Для этого используется плоская отвертка, которой поддевается и вынимается фиксатор с последующим снятием ручки.

После этого нужно удалить со своего места ручку подлокотника. Сделать это также нужно плоской отверткой, предварительно удалив декоративные заглушки винтов крепления. При этом стоит помнить, что под верхним концом крепления ручки будет зафиксирована металлическая проставка.

Как только первые два элемента были сняты со своего места, нужно продолжить повторять те же действия с оставшимися частями и навесными декоративными элементами. Нижний вещевой карман снимается после откручивания двух винтов, с помощью которых он крепится к корпусу. Также нужно будет выкрутить с тяги кнопку, отвечающую за блокировку двери.

Следующий шаг – удаление со своего места облицовки внутренней ручки замка автомобильной двери. Для этого ее нужно отвести в положение «открыто», после чего поддеть плоской отверткой накладку.

Последний этап демонтажа обшивки – это ее непосредственное снятие. Для этого также нужно будет использовать плоскую отвертку, которой нужно будет по всему периметру обшивки поддеть ее и подождать, пока все защелки фиксаторов не будут сняты со своих мест. Это был финальный этап при снятии дверной обшивки на автомобиле ВАЗ-2109. работы по ее обратной установке производятся в обратном порядке после предварительной замены испорченных фиксаторов.

Снятие дверей Ваз 2109

Часто по разным причинам необходимо снять двери Ваз 2108 2109 21099. Например при покраске машины, либо для замены петель, либо если машина вообще разбирается на запчасти. У девяток есть известная болезнь: с возрастом отгнивают нижние петли дверей. Неважно передняя это дверь или задняя если машина в возрасте и ремонтом дверей не занимались, то наверняка нижние петли у всех четырех дверей будут отгнившие.

Снятие дверей Ваз 2109

Инструмент, необходимый для проведения работы:
1) Ключ на 13.
2) Ключ на 10.
3) Если есть трещетка, то для монтажа-демонтажа двери удобней пользоваться головками на 10 и 13.
Снятие дверей:
1) Откручиваем два болта на 10.

Нижняя петля отгнила

2) Откручиваем , но не до конца болты на 13, непосредственно крепящие дверь к кузову автомобиля.

Откручиваем болт ключом на 13

Покраска по молдинг в черный цвет

Петли для крепления дверей стоят порядка 7 долларов за штуку. То есть чтобы поменять петли на одной двери необходимо потратить 15 $ только на их покупку. Затем старую петлю нужно срезать болгаркой, а и вваривать новую. Некоторые изготавливают петли сами, либо просят сделать это знакомых токарей. Знаю людей которые вытачивали петли из нержавейки, такая петля уже точно буде вечной. Скорее отгниет дверь, чем что либо случится с такой петлей.

Замена обшивки двери на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

1) Сперва проденьте отвертку между розеткой, и облицовкой ручки, и после продевания немножко отогните облицовку ручки «синяя стрелка» от розетки «красная стрелка», отгибайте до того пока выступ облицовки не выйдет наружу. (Где находится выступ облицовки, см. ниже!)

Примечание!
Выступ который присутствует на облицовки, указан красной стрелкой, вот за счет этого выступа облицовка и держится на своем месте!

2) После отгибания облицовки, снимите ее с ручки.

3) А после снятия облицовки, снимите ручку совместно с розеткой.

Снятие ручки двери:

1) Сначала подденьте отверткой верхнюю, и нижнюю заглушку ручки двери.

2) Следом отверните один винт верхнего крепления ручки, и один винт нижнего крепления.

3) Теперь взяв рукой ручку двери, снимите ее с автомобиля.

Снятие накладки ручки открывания двери:

1) Сперва отверткой, или же рукой подденьте накладку ручки открывания двери.

2) И после чего отогнув ручку открывания двери, снимите накладку.

Снятие обшивки двери:

1) Во-первых отверните несколько винтов, которые крепят нижнюю полку к двери.

2) Следом отверните верхнюю кнопку блокировки двери.

3) И затем снимите ее, с двери автомобиля.

4) Далее отверткой отогните все пистоны, которые крепят края обшивки.

Примечание!
Обшивка двери крепится на восьми пистонах, для того что бы отогнуть верхние пистоны, подденьте для этого отверткой края уплотнителя, и уже только потом отогните все верхние пистоны, которые крепят обшивку!

5) После отгибания всех пистонов, снимите обшивку с двери.

Примечание!
При отгибании пистонов, они могут повредится, поэтому в случае их повреждении замените их на новые!

Установка:
1) Сначала установите обшивку двери, на свое место.

2) Далее таким же образом как и снимали, установите верхнюю кнопку блокировки двери на металлический палец, и после чего заверните ее отверткой или же рукой, до упора.

3) Теперь заверните два винта, крепления нижний полки к двери.

4) Затем установите ручку двери на место, и следом заверните все винты ее крепления, до упора.

Примечание!
После заворачивания винтов, в отверстия вставьте заглушки!

5) Следом установите на место, накладку ручки открывания двери.

6) И под завершение операции, установите ручку стеклоподъемника, в обратном порядке снятию.

Передняя дверь Ваз 2109

В данной статье мы расскажем как снять или установить дверь, заменить стеклоподьемник, боковое водительское или пассажирское стекло переденй двери, замок открывания двери и наружное зеркало заднего вида на Ваз 2109

Замена передней двери Ваз 2109

Откройте дверь и отверните два болта крепления кронштейна ограничителя к передней стойке

Отверните болты крепления верхней и нижней петель двери к передней стойке кузова и снимите дверь

Установка передней двери на Ваз 2109 выполняется в порядке, обратном снятию. Перед окончательной затяжкой болтов крепления петель к передней стойке кузова закройте дверь и откорректируйте ее положение так, чтобы зазоры в проемах по всему периметру были одинаковы. Затем аккуратно откройте дверь и окончательно затяните болты крепления петель.

Снятие и установка обшивки передгней двери Ваз 2109

Вставьте тонкую отвертку между розеткой и облицовкой ручки стеклоподъемника. Отжав розетку отверткой, сдвиньте облицовку так, чтобы выступ на ней (см. примечание) вышел из зацепления с розеткой

Снимите облицовку ручки стеклоподъемника Ваз 2109

Снимите ручку стеклоподъемника

помощью тонкой отвертки выньте две заглушки из ручки подлокотника

Отверните два винта крепления и снимите ручку подлокотника

Отверните два винта крепления кармана двери Ваз 2109

Отверните кнопку блокировки замка двери

Отожмите тонкой отверткой и выведите из зацепления защелку розетки внутренней ручки замка двери

Оттянув на себя ручку, снимите розетку

С помощью отвертки отожмите обшивку двери Ваз 2109 так, чтобы пистоны крепления вышли из отверстий в двери

Места расположения пистонов в обшивке двери Ваз 2109

Чтобы вывести из отверстий верхние пистоны крепления обивки, отогните край уплотнителя

Снимите обивку двери. Установка обшивки передней двери Ваз 2109 производится в порядке, обратном снятию.

Замена стекла и стеклоподъемника Ваз 2109 передней двери

Опустите стекло до упора вниз, снимите обивку двери и наружное зеркало заднего вида. Чтобы снять стекло двери Ваз 2109, надо вынуть стеклоподъемник.

Снимите внутренние и наружные нижние уплотнители стекла. Затем с помощью отвертки снимите держатели защитной пленки и выньте пленку из двери

Снимите верхний уплотнитель стекла

становите ручку стеклоподъемника и поднимите стекло так, чтобы стали доступны болты крепления обоймы стекла к ползуну стеклоподъемника. Отверните оба болта крепления, придерживая при этом стекло. Аккуратно опустите стекло вниз

Отверните три гайки крепления механизма стеклоподъемника

Отверните две гайки среднего крепления направляющей стеклоподъемника Ваз 2109

Отверните гайку нижнего крепления направляющей

Отверните гайку верхнего крепления направляющей, придерживая стеклоподъемник

Выньте стеклоподъемник из передней двери Ваз 2109

Поверните стекло и выньте его вверх

Проверьте плотность посадки стекла в обойме. Если обойма неплотно сидит на стекле, замените стекло вместе с обоймой

Замена замка передней двери Ваз 2109

Схема замка Ваз 2109 передняя дверь: 1 – рычаг выключателя замка, 2 – рычаг наружного привода (ручки), 3 – рычаг внутреннего привода (ручки), 4 – рычаг блокировки.

Отожмите нижний уплотнитель и снимите три пружинных зажима крепления защитной пленки сверху и еще один снизу. Выньте защитную пленку из двери

Отсоедините от внутреннего замка тяги наружной ручки и выключателя замка

Отверните два винта крепления замка двери Ваз 2109. Так как на резьбу винтов нанесен герметик, при отворачивании рекомендуем воспользоваться ударной отверткой

Снимите наружный замок Ваз 2109

Отверните два винта крепления внутренней ручки замка двери

Протолкните внутреннюю ручку внутрь двери

Выньте из двери внутренний замок с внутренней ручкой

Снимите с конца тяги резиновый держатель. Снимите ручку с тяги, повернув ее

Снимите стопорную скобу с пальца рычага и отсоедините тягу внутренней ручки от рычага внутреннего замка

Поверните пластмассовый держатель и выньте конец тяги блокировки замка из рычага

Отверните две гайки крепления наружной ручки замка

Снимите наружную ручку замка с тягами

Выньте штифт и снимите пластмассовый наконечник тяги с цилиндра замка Ваз 2109

Снимите стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке замка

Вставьте ключ в цилиндр замка и выньте цилиндр из ручки. Установка замка переденй двери Ваз 2109 выполняется в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок.

Для регулировки замка двери Ваз 2109 ослабьте затяжку винтов крепления и переместите фиксатор: а) наружу, если дверь закрывается туго; б) внутрь, если дверь закрывается неплотно; в) вниз, если при закрывании дверь приподнимается. После регулировки затяните винты. Для отворачивания и затягивания винтов используйте ударную отвертку.

Наружное зеркало заднего вида Ваз 2109 снятие и установка

Снимите ручку регулировки зеркала, потянув ее на себя

Аккуратно отожмите край и снимите декоративную накладку

Декоративная накладка зеркала крепится с помощью пластмассовой защелки

Отверните три винта крепления зеркала заднего вида Ваз 2109

Снимите наружное зеркало. Установка наружного зеркала заднего вида Ваз 2109 производится в порядке, обратном снятию.

Снятие обшивки двери модели ВАЗ-2109

В процессе эксплуатации автомобиля возникают ситуации, когда нужно поменять стекла или стеклоподъемники, установить шумоизоляцию, проверить или заменить акустическую систему и т. д. Чтобы добраться до нужных узлов, нужно знать, как снять обшивку двери на ваз 2114 и поставить ее обратно.

Обшивка двери ваз 2114

Снятие обшивки задней двери

Последовательность действий по демонтажу, или как снять обшивку задней двери на ваз 2114 и смонтировать её обратно.

1. Плоской отверткой отжимаем декоративный молдинг дверной ручки и снимаем его.
2. Снимаем дверную ручку.
3. Плоской отверткой отжимаем и снимаем накладку дверной ручки.
4. Вывинтив винты крепления, снимаем внутреннюю часть ручки.
5. Отжав плоской отверткой, снимаем накладку ручки дверного замка.
6. Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
7. Плоской отверткой отсоединяем 10 шипов крепления обшивки двери.
8. Аккуратно снимаем обшивку, равномерно отводя ее в сторону от двери.

Установка обшивки происходит в обратной последовательности.

После снятия обшивки рекомендуется провести антикоррозийную обработку и проверить состояние внутренних полостей двери.

Если не закрывается дверь, после снятия обшивки нужно смазать силиконовым спреем шток электропривода ЦЗ.

Иногда нужно снять обшивку с двери, когда ее заклинило. В таком случае в салоне освобождают место под детали обшивки и проводят работы изнутри.

Чтобы улучшить звуко- и теплоизоляцию, внутрь обшивки устанавливают фольгированный поролон. Выкройку делают по лекалу старой обшивки. Раскраивают материал с запасом в несколько сантиметров, чтобы его можно было подогнуть. В раскрое вырезают отверстие под ручку. Оно должно быть немного меньше самой ручки по размеру. Клей для изоляции подбирают в зависимости от типа материала.

Иногда, сняв обшивку, заменяют декоративные вставки. Обычно для замены используют кожзаменитель, алькантар, карлет и гобеленовые ткани.

Информация о том, как снять дверь ваз 2114 или обшивку двери, требуется не только для смены декоративных панелей или установки шумоизоляции, но и для замены электростеклоподъемника или стекол.

Причины замены дверей ВАЗ 2109

Причинами могут быть:

1. Коррозия дверей, особенно низ двери авто больше всего соприкасается с агрессивной средой (вода, грязь, соль), что способствует образованию ржавчины. Очень часто она проедает углы двери насквозь, делая внешний вид «непривлекательным», что не может не огорчать владельца.
2. Со временем для открытия дверей необходимо прикладывать всё больше усилий, а сами двери всё хуже начинают закрываться, во время езды слышен металлический скрип или постукивание, виной этому может быть износ дверной петли, их перекос или образование трещины.
3. При мелких ДТП также приходится возится с дверями: снимать, рихтовать, шпаклевать или выбрасывать и покупать новые.

Цена передней двери ВАЗ 2109 от производителя с артикулом 21096100014 (правая) и 21096100015 (левая) составляет 5400 р., а задняя дверь, с артикулом 21096200014 (правая) и 21096200015 (левая), будет стоить в среднем 5200 р.

Цена актуальна на весну 2017-го года для Москвы и области.

Замена стеклоподъемника

Чтобы заменить стеклоподъемник, нужны удлинитель, вороток и головка на 10 мм.

Освободив переднюю дверь от обшивки, снимают 2 болта, прикрепляющие стекло к планке. Обычно они туго затянуты, поэтому удобнее использовать головку как рычаг.

Снимают три гайки крепления электромотора, одну гайку под стеклом, две по центру и одну гайку внизу двери.

Сняв все гайки, отсоединяют штекер питания от электромоторчика.

Стеклоподъемник снимают со шпилек и выводят из полости в технологическое отверстие в центре двери. Установка стеклоподъемника происходит в обратной последовательности.

После снятия конструкции в первую очередь проверяют электромотор. Если он неисправен, его заменяют. Если причина поломки не очевидна, заменяют стеклоподъемник.

Разборка и сборка на авто ВАЗ 2109 передней двери

Порядок выполнения работ:

• Розетка отжимается, сдвигаются ручки стеклоподъемника(см.Ставим стеклоподъёмники самостоятельно) поз. 9 до освобождения облицовки. Ручка и облицовка снимаются.
• Удаляются подлокотник и карман поз. 10 обивки двери. Выкручивается кнопка выключения замка поз. 1.
• Снимаются ручка для регулирования зеркала заднего вида поз. 6, внутренняя облицовка, зеркало.
• Удаляются обивка двери, уплотнители опускного стекла и защитные пластины.
• Выкручиваются винты, фиксирующие желобки для вставки опускного стекла. Отсоединяется обойма для стекла, откручиваются гайки удерживающие стеклоподъемник, который затем убирается, через верх вытаскивается опускное стекло.
• Последние модели комплектуются механизмами для подъема стекла электроприводом. В этом случае стекло поднимает и опускает механизм стеклоподъемника вертикальным перемещением троса, на котором закреплена пластина крепления стекла. Движение троса приводится моторедуктором.
• От замка отсоединяется тяги для открывания двери.
• Снимается наружная ручка двери.
• Выкручиваются винты, и извлекается замок. Удаляется вместе с кронштейном внутренняя ручка двери.
• При необходимости снимается ограничитель для открывания двери.

Ремонт замков автомобиля ВАЗ 2109

Более сложным считается ремонт замка на передней двери. Инструкция по его ремонту включает:

• Отжимается нижний уплотнитель двери, извлекаются три пружинных зажима фиксации защитной пленки сверху, один снизу. Из двери вытаскивается защитная пленка.
• От внутреннего замка отсоединяются тяги выключателя замка и наружной ручки.
• Откручиваются винты удерживающие замок двери как показано на фото.

Откручивание винтов крепления замка

• Наружный замок снимается с двери.
• После выкручивания винтов удерживающих внутреннюю ручку замка, последняя проталкивается во внутрь двери.
• Из двери вытаскивается с внутренней ручкой внутренний замок.
• С конца тяги снимается резиновый держатель и ручка.
• Проворачивается пластмассовый держатель и вытаскивается из рычага конец тяги блокировки замка.

Извлечение конца тяги блокировки замка

• Снимается с тягами наружная ручка двери замка.
• Вытаскивается штифт и пластмассовый наконечник тяги удаляется с цилиндра замка.
• Освобождаются от стопорной пружины прорези на ручке и цилиндре замка.
• Вставленным в устройство ключом замок вынимается из ручки.
• В обратном порядке устанавливается новый замок.

Совет: Перед установкой нового замка на двери автомобиля ВАЗ 2109 необходимо все трущиеся поверхности смазать консистентной смазкой.

• Если замок трудно открывается, необходимо выполнить его регулировку.
• Отшкуривание новой шубы. Нанесенный сверху двери грунт нужно зашкурить с помощью шкурки Р120, до появления блеска голого металла.
• Удаляется часть со старой скорлупы, где крепится резинка. Сделать это можно путем высверливания сварочных точек или зачисткой мест сварки болгаркой, с последующим удалением этой части двери.
• Чистится рамка для крепления резинки. Поверхность должна быть как можно чище. На проржавевшие места устанавливаются вставки.
• От ржавчины зачищается вся дверь, чтобы не наносить скорлупу на плохие участки. Используется для этого болгарка.
• Приваривается на новую скорлупу рамка крепления резинки.
• В нескольких точках скорлупа прихватывается сваркой.
• Скорлупа простукивается по контуру.

Замена стекол

Лучше для замены покупать стекло и обойму стекла в комплекте.

Для замены нужны удлинитель, вороток, головка на 8 и 10 мм и помощник.

Боковое стекло блокируется отверткой, чтобы не выпало. Снимается обшивка двери. Фломастером размечаются места крепления обоймы стекла к двери на обойме и на двери. Выворачиваются болты, прикрепляющие обойму стекла к стеклоподъемнику.

Планка стеклоподъемника должна быть полностью поднята. Демонтируется трос на ролике снизу стекла. Затем аккуратно снимаются уплотнители (бархотки).

Стекло в это время придерживают, чтобы оно не выпало. После снятия уплотнителей стекло опускают вниз примерно на 10 см, наклоняют вбок и извлекают из паза.

Замена стекла двери ваз 2114

Новое стекло монтируют в обратной последовательности. На обойму стекла наносят WD-40 или аналогичную смазку, вставляют стекло и оставляют высыхать. После того как смазка высохла, стекло устанавливают в дверь. Новое стекло устанавливают в уплотнители.

Если уплотнители пришли в негодность, из резины вырезаются новые, при этом старые используются как лекала.

Стекло с уплотнителями вставляют в паз, выравнивают и опускают в ограничитель. Ручку стеклоподъемника опускают до крайнего нижнего состояния. Стекло фиксируют болтами и устанавливают трос на прежнее место.

Работу стеклоподъемника проверяют и при необходимости изменяют натяжение троса и положение уплотнителей.

Снятие обшивки двери модели ВАЗ-2109

Тюнинг автомобиля – это сложная задача, которую, правда, которые автомобилисты стараются решить собственными силами. Но в этом случае необходимо делать все максимально качественно. Стоит отметить, очень часто нужно выполнить снятие декоративных обшивок дверей ВАЗ-2109. Такая ситуация может возникнуть тогда, когда происходит их замена на новые, поскольку старые совершенно износились, или же при выполнении определенных ремонтных работ, при которых просто необходимо удалить декоративную обшивку. Если же понадобится , тогда лучше обратиться к специалистам, чтобы они сделали все качественно и быстро.

Для выполнения снятия обшивки нужно будет для начала подготовить стандартный набор инструментов. Помимо этого нужно будет приобрести новые пластиковые держатели для обшивки. В то же время замена осуществляется быстро и просто.

Первое, что нужно будет сделать во время снятия декоративных накладок на двери, это удалить со своего места ручку стеклоподъемника. Для этого используется плоская отвертка, которой поддевается и вынимается фиксатор с последующим снятием ручки.

После этого нужно удалить со своего места ручку подлокотника. Сделать это также нужно плоской отверткой, предварительно удалив декоративные заглушки винтов крепления. При этом стоит помнить, что под верхним концом крепления ручки будет зафиксирована металлическая проставка.

Как только первые два элемента были сняты со своего места, нужно продолжить повторять те же действия с оставшимися частями и навесными декоративными элементами. Нижний вещевой карман снимается после откручивания двух винтов, с помощью которых он крепится к корпусу. Также нужно будет выкрутить с тяги кнопку, отвечающую за блокировку двери.

Следующий шаг – удаление со своего места облицовки внутренней ручки замка автомобильной двери. Для этого ее нужно отвести в положение «открыто», после чего поддеть плоской отверткой накладку.

Последний этап демонтажа обшивки – это ее непосредственное снятие. Для этого также нужно будет использовать плоскую отвертку, которой нужно будет по всему периметру обшивки поддеть ее и подождать, пока все защелки фиксаторов не будут сняты со своих мест. Это был финальный этап при снятии дверной обшивки на автомобиле ВАЗ-2109. работы по ее обратной установке производятся в обратном порядке после предварительной замены испорченных фиксаторов.
(Не забудь проголосовать)
Loading …

Ремонт наружной поверхности двери

Простукивание скорлупы на двери

• Скорлупа полностью приваривается к двери.
• Нагары и сварка обтачиваются и зачищаются.
• На стыки наносятся герметик.
• Грунтуется и шпаклюется оголенный металл, красится в нужный цвет.
• Делается полировка.

Совет: Нельзя оставлять на поверхности транспортировочный черный грунт. На него очень плохо ложится краска, которая быстро облезает. Более надежно использовать серый грунт – на нем краска держится долго.

Качественное покрытие дверей автомобиля надолго сохранит его привлекательный вид и избавит от коррозии металла.

снятие и установка обшивки двери автомобили ваз 2108, ваз 2109, ваз 21099

1. Вставьте тонкую отвертку между розеткой и облицовкой ручки стеклоподъемника. Отжав розетку отверткой, сдвиньте облицовку так, чтобы выступ на ней вышел из зацепления с розеткой.

Выступ на облицовке ручки стеклоподъемника.

2. Снимите облицовку ручки стеклоподъемника.

3. Снимите ручку стеклоподъемника.

4. Снимите розетку ручки стеклоподъемника.

5. С помощью тонкой отвертки выньте две заглушки из ручки подлокотника.

6. Отверните два винта крепления и снимите ручку подлокотника.

Под верхним концом ручки подлокотника установлена подкладка.

7. Отверните два винта крепления кармана

8. Отверните кнопку блокировки замка двери.

9. Отожмите тонкой отверткой и выведите из зацепления защелку розетки внутренней ручки замка двери.

10. Оттянув на себя ручку замка двери, снимите розетку.

11. С помощью отвертки отожмите обивку двери так, чтобы пистоны крепления вышли из отверстий в двери.

Места расположения пистонов в обшивки двери.

12. Чтобы вывести из отверстий верхние пистоны крепления обшивки, отогните край уплотнителя.

13. Снимите обивку двери. Устанавливайте обивку двери в порядке, обратном снятию.

Обшивку задней двери на автомобиле ваз 2109, ваз 21099 снимают и устанавливают аналогично передней. Различие в расположении пистонов крепления

Чиним замки «Девятки» самостоятельно

Допустим, ключ в замке ВАЗ-2109 не поворачивается или, наоборот, проворачивается и не отпирает дверь. Ремонт автомобильных замков подразумевает одно из действий: замену личинки (цилиндра), замену или ремонт внутреннего замка. В официальных руководствах, кстати, механизм внутреннего замка рекомендуют не ремонтировать, а заменять. Как бы то ни было, сначала нужно до него добраться, для чего снимают обшивку двери. Каждое из действий, требуемых для проведения демонтажа, дальше иллюстрируется на фото. Всю последовательность нужно рассмотреть по порядку.

«Девятка» и устройство дверного замка

Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.

Узел под обозначением «2» выглядит так.

К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.

Если внутри двери электрическая проводка отсутствует, перед выполнением ремонта можно не отключать АКБ.

В иных случаях, то есть когда установлены электрические стеклоподъёмники или блокираторы, АКБ обязательно отключают. Для этого, как многие знают, достаточно снять «минусовую» клемму. Значит, перед ремонтом замков в первую очередь открывают капот, а не двери. Кто нарушит подобное требование, в лучшем случае будет менять сгоревшие предохранители.

Замена личинки замка двери

Чтобы получить доступ к механизму замков, нужно снять обшивку. На «Девятке» её снять достаточно просто – обшивка удерживается пластиковыми пистонами. Эти пистоны расположены по периметру, их просто отжимают, а в случае необходимости заменяют новыми.

Предварительно, как легко понять, надо демонтировать три элемента: боковую ручку, рукоять стеклоподъёмника, розетку внутренней ручки замка. «Собачку» обязательно подтягивают вверх, ну а уплотнитель, защищающий стекло, лучше удалить в процессе демонтажа обшивки.

Демонтаж и разбор дверной ручки

Когда обшивка на двери отсутствует, можно свободно отсоединить две тяги, идущие от дверной ручки к замку. Дальше показано, о каких именно элементах идёт речь.

Отжав пластиковый язычок отвёрткой, тягу выводят из зацепления. Будем считать, все указанные действия завершены. Тогда, можно переходить к следующему этапу.

Внешняя ручка крепится к металлу при помощи двух гаек. Одна из них расположена под обшивкой, вторая – с задней стороны двери. Обе гайки нужно отвернуть.

Выполнив демонтаж указанного узла, снять личинку будет легко. Делается это так:

1. Выталкивают штифт, удерживающий внешний пластиковый колпак;
2. Демонтируют крепежную пружину (см. рис.);
3. Установив ключ и повернув его, цилиндр вытягивают наружу.

Внешний вид пружины, скрепляющей личинку и ручку, показан дальше.

Важно знать, что сам узел под названием «личинка» нуждается в аккуратном обращении.

Как показывает опыт, легко будет растерять металлические штифты, обеспечивающие секретность. Цилиндр закреплён внутри корпуса ручки, и штифты остаются на месте. Но если вытащить цилиндр наружу, каждый штифт оказывается «на свободе».

Заменяем личинку замка сами

Результат всех стараний, рассмотренных выше, показан на следующем рисунке:

Нужно аккуратно вытянуть личинку наружу, используя штатный ключ. А установив новую деталь, сборку выполняют в порядке, обратном рассмотренному до сих пор. Детали замка можно смазывать машинным маслом, а цилиндр рекомендуют заполнять спецсредством:

• Графитовой смазкой (литол + графит);
• Средством WD-40;
• Составами на основе силикона;
• И так далее.

Допустимо использовать что-то одно.

На демонтаж основного узла могут решиться самые смелые. Дело в том, что отвернуть два винта, крепящих внешний накладной механизм, окажется не так просто. Понадобится ударно-поворотная отвёртка. Если же таковой в вашем арсенале нет, используйте обычную (крестовую). Вот что должно получиться в результате:

Сделав всё, как указано, можно пытаться снять основной механизм замка. Отсоединять две оставшиеся тяги допускается в последнюю очередь.

Тот узел, который показан на последнем рисунке, рекомендуют не ремонтировать, а заменять в сборе.

Пытаться выполнить ремонт будет непродуктивно – соединения выполнены на заклёпках. Они не позволяют осуществить разбор. Впрочем, оставим выбор на усмотрение владельца. Заклёпки можно рассверлить, а затем использовать резьбовые соединения. Но такое решение надо считать временным.

Заметим, что спецсредства, перечисленные выше, подходят только для смазки личинок. Заменителем машинного масла они не являются. Вряд ли найдётся «умелец», решившийся обработать детали механизмов средством WD-40. Результат будет предсказуем – смесь на основе минеральных масел окончательно «добьёт» все замки.

И последнее, что нужно заметить здесь. Химические спецсредства, если речь не идёт о машинном масле, должны быть упакованы в аэрозоль. Кроме этого, должна присутствовать распылительная трубка:

Если последним советом пренебречь, вряд ли получится выполнить обработку цилиндров. Кстати, WD-40 – не лучший вариант из всех перечисленных. Выбор сделайте самостоятельно.

Как снять обшивку ВАЗ 21099: подробная инструкция для начинающих

Прежде чем приступить к снятию обшивки ВАЗ 21099, необходимо подготовиться и убедиться, что у вас есть все необходимые инструменты. Вам понадобятся:

• Отвертки разных размеров
• Торцевые ключи или гаечные ключи
• Пассатижи
• Пластиковые лопатки или специальный инструмент для снятия обшивки

Снятие передней обшивки

Начнем с передней обшивки ВАЗ 21099. Важно помнить, что процесс может немного отличаться в зависимости от модификации или года выпуска автомобиля. Вот общая последовательность шагов:

1. Снимите ручку двери, отвернув винт, который ее крепит.
2. Аккуратно отсоедините панель управления окнами и зеркалами, если они установлены на передней обшивке.
3. Снимите панель с кнопками освещения и, при необходимости, розеткой зажигания.
4. Постепенно разъединяйте крепежные зажимы по периметру обшивки, используя пластиковые лопатки или специальный инструмент. Будьте осторожны, чтобы не повредить пластиковые заклепки или крепления.
5. Аккуратно снимите обшивку, поднимая ее вверх и отсоединяя от крепежных точек.

Снятие задней обшивки

Снятие задней обшивки ВАЗ 21099 происходит примерно по тому же принципу, что и передней. Вот несколько шагов, которые вам следует выполнить:

1. Снимите плафон подсветки потолка, отвернув винт.
2. Отсоедините детали потолочной консоли, если они есть.
3. Аккуратно отсоедините пластиковую облицовку задних стоек, она может фиксироваться на зажимах или винтах.
4. Отщелкните пластиковые клипсы, соединяющие заднюю обшивку с крышей салона.
5. Сняв заднюю обшивку, следите за проводкой и разъедините все соединения аккуратно.

Помните, что при снятии обшивки всегда следует быть внимательным и осторожным, чтобы не повредить элементы или проводку автомобиля. Если у вас возникнут затруднения, рекомендуется обратиться к профессионалам или консультантам, которые могут предоставить вам дополнительные рекомендации и помощь по данной процедуре.

Надеюсь, что данная статья поможет вам успешно снять обшивку ВАЗ 21099. Удачи в ремонте!
