Обзор и тестирование материнской платы MSI MAG B550 Tomahawk. Неприступная крепость

Говоря об ассортименте плат от MSI, можно выделить пять основных групп изделий, среди которых игровые образовали три различных семейства: имеющие приставку MAG (Arsenal Gaming) формируют младшую серию, а ещё есть MPG и MEG (соответственно — Performance и Enthusiast Gaming). Модели Tomahawk выступают в роли флагмана в своей группе не первый год и успели себя хорошо зарекомендовать, став узнаваемыми на полках магазинов.

Усиленный преобразователь напряжений снабжён массивными радиаторами, а накладка над портами ввода-вывода на задней панели также является его частью (она уже не пластиковая). Заготовлено рекордное число площадок для нужд вентиляторов и помп. Вместе с тем, звуковая подсистема выстроена с участием лишь одного далеко не самого престижного кодека, ОУ нет. Сетевая инфраструктура насчитывает пару контроллеров, оба — от компании Realtek, предустановленного модуля для работы с беспроводными сетями здесь также нет. Перечень основных возможностей размещён в таблице:

Модель	MSI MAG B550 Tomahawk (MS-7C91 VER:2.1)
Официальная страница продукта в Сети	ua.msi.com
Хаб	AMD B550
Процессорный разъём	AMD AM4
Процессоры	AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память	4 DIMM DDR4 SDRAM, максимум 128 ГБ: 1866–3200 — JEDEC 2667–5100+ — A-XMP (OC)
Слоты PCI-E	1 x PCI Express 4.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU 1 x PCI Express 3.0 x16 (x4) — B550 2 x PCI Express 3.0 x1 — B550
M.2	1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — B550
Встроенное видеоядро (в APU)	Radeon Series: Vega
Видеоразъёмы	DisplayPort, HDMI
Количество подключаемых вентиляторов	8x 4pin
Порты PS/2	1 (клавиатура/мышь)
Порты USB	2 х 3.2 Gen2 (2 разъёма на задней панели (1x C), CPU) 2 х 3.2 Gen1 (2 разъёма на задней панели, CPU) 3 х 3.2 Gen1 (разъёмов на задней панели нет, B550) 6 x 2.0 (2 разъёма на задней панели, B550)
VR Ready	–
Serial ATA	6 x SATA 6 Гбит/с (B550)
RAID	0, 1, 10 (SATA), 0, 1 (M.2 NVMe)
Встроенный звук	Codec — Realtek ALC1200 (7.1, HDA)
S/PDIF	Оптический (выход)
Сетевые возможности	Realtek RTL8111H (Gigabit Ethernet) Realtek RTL8125B (2.5 Gigabit Ethernet)
COM	–
LED Addressable Header	2x Rainbow
LED RGB Header	2
TPM	1x SPI (12 pin)
UEFI	UEFI AMI BIOS, 256 Mb Flash ROM (MX25U25673G)
Форм-фактор	ATX
Размеры, мм	305 x 244
Дополнительные возможности	EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, Flash BIOS Button, M.2 with Shield Frozr; поддержка AMD 2-Way CrossFireX
Цена в рознице, $	230 (предположительно)

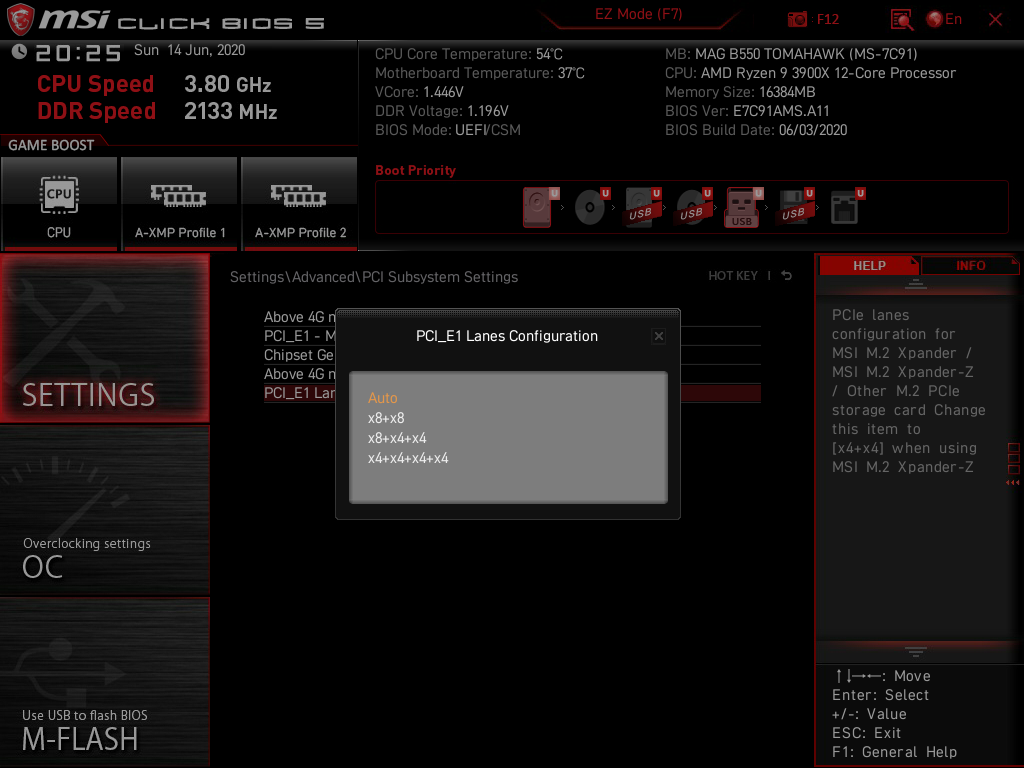

Как известно, конфигурирование возможностей B550 достаточно гибкое и потому для лучшего понимания всех истинных возможностей устройства изучим его структурную схему:

Деления шестнадцати линий от процессора к двум видеокартам на этой модели обошли стороной. В одной связке находятся слоты: PCI-E с четырьмя линиями от хаба, нижний M.2 и верхний PCI-E x1. Для самого нижнего PCI-E x1 предусмотрели постоянно функционирующий режим. На всю только что указанную связку выделено в сумме четыре линии, потому в единый момент времени будет работать или M.2, или полноформатное гнездо. Они находятся рядом, потому исключён вариант, когда несколько устройств будут подогревать друг друга. В случае острой необходимости использования и верхнего PCI-E x1 в наличии на любом из скоростных портов останется лишь пара линий (вместо четырёх). Все шесть классических гнёзд SATA подключены на постоянной основе, то есть приоритет оказался именно в их пользу.

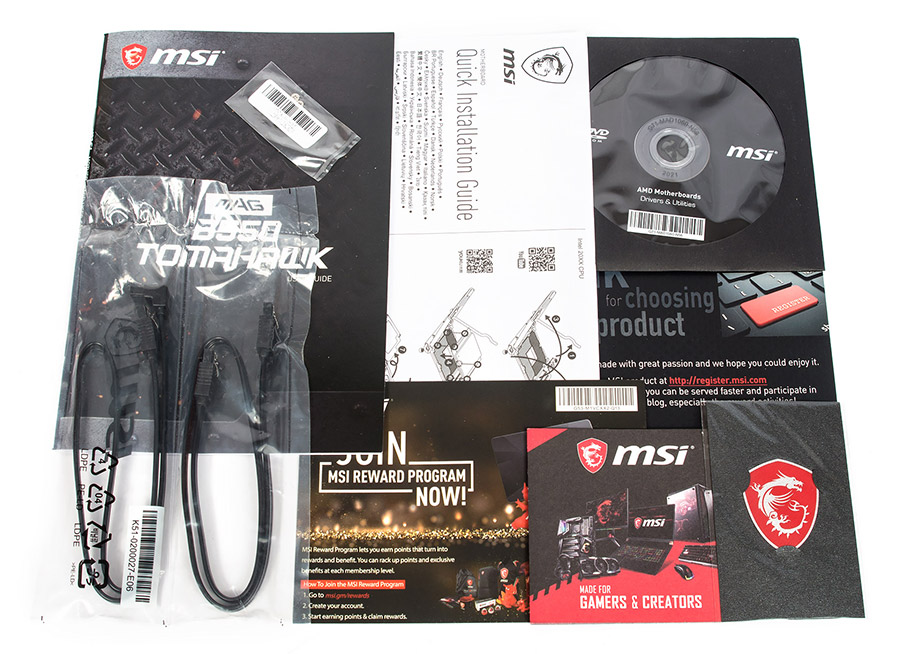

Упаковка и комплектация

Коробка увеличенной толщины с новым стилистическим оформлением.

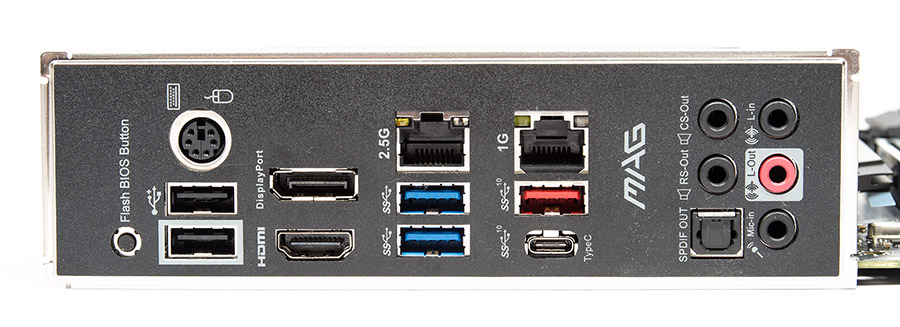

Задняя панель теперь предустановлена, но об этом приходиться догадываться по косвенным признакам — информативность тыльной стороны на невысоком уровне.

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• два крепёжных винта для устройств формата M.2;
• многоязычная инструкция по быстрой установке;
• диск с драйверами и фирменным ПО;
• карта регистрации покупателя;
• два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
• промо-флаер акции MSI Reward Program;
• небольшой рекламный буклет с продукцией MSI;
• наклейка с логотипом MSI Gaming Series.

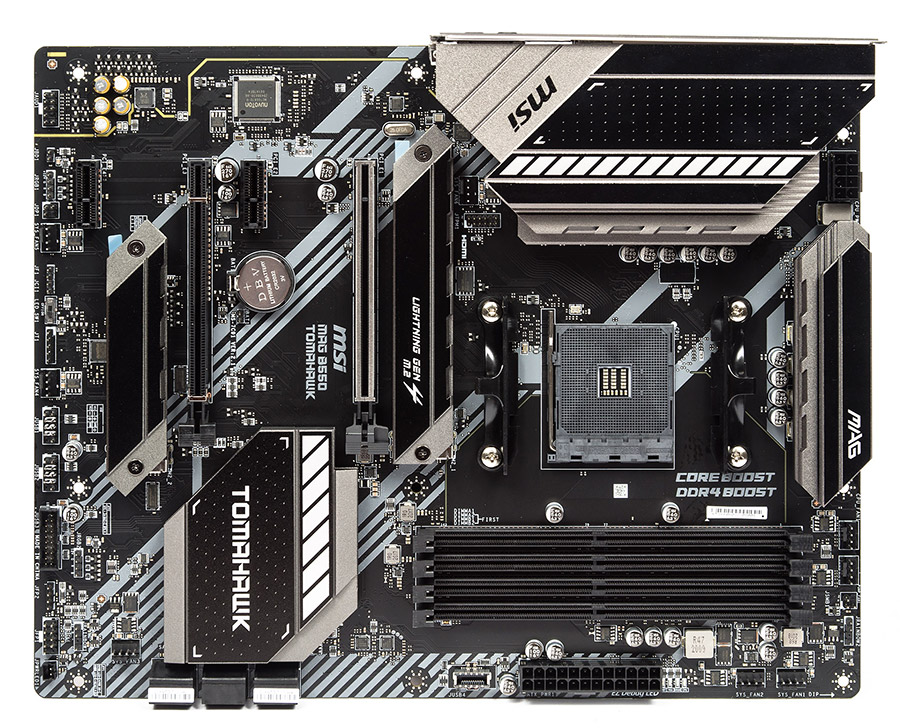

Внешний вид

Общий вес изделия способен удивить. Сказывается наличие увеличенных теплосъёмников, да и толщина текстолита не вызывает вопросов.

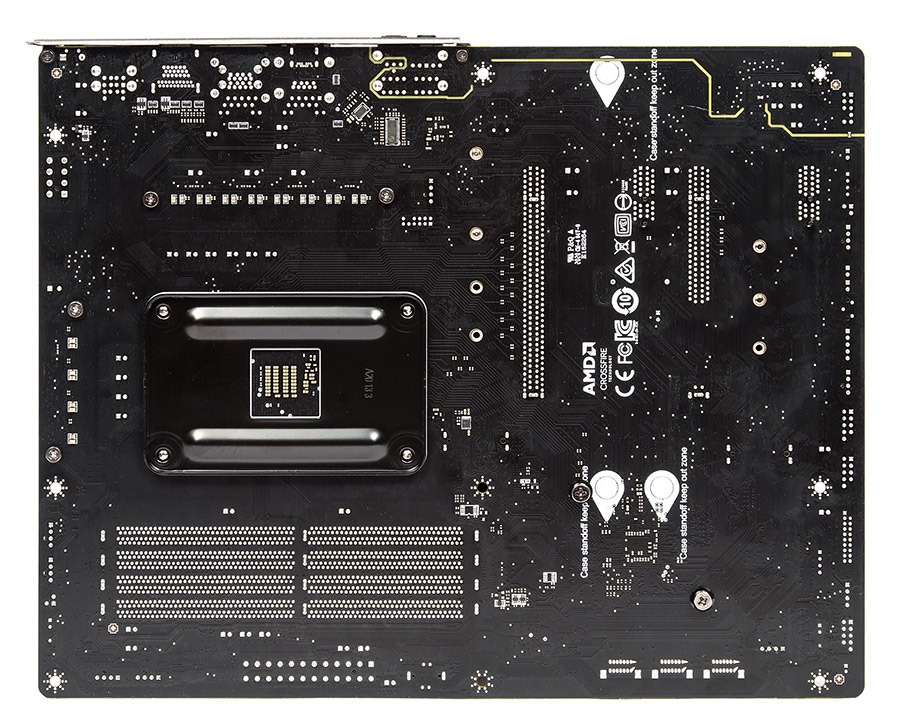

Тыльная сторона лишилась светодиодов у нынешнего Tomahawk, общее число электронных компонентов здесь небольшое.

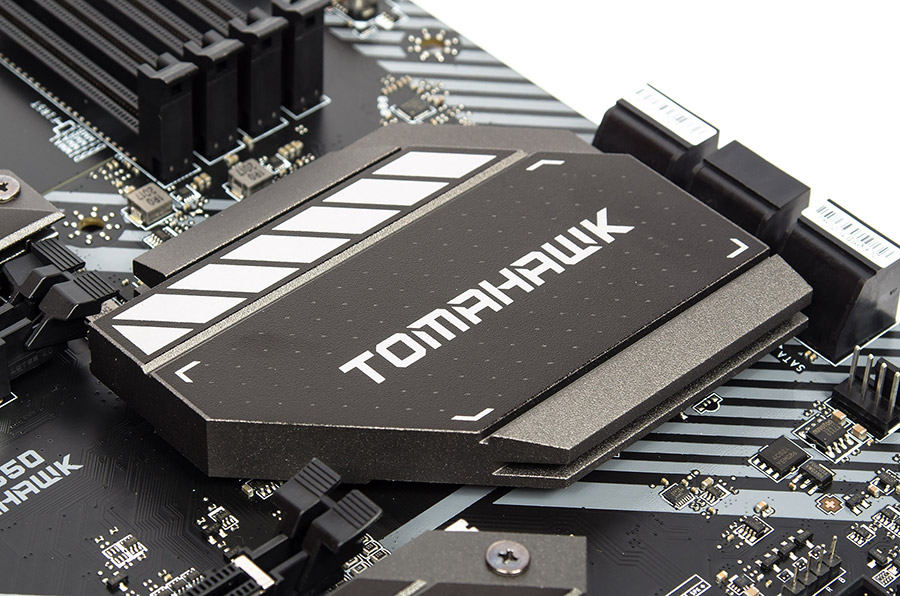

Подсветкой облагорожен лишь участок с охладителем хаба.

Сам он монолитен, без большого числа рёбер.

Доступная монтажная поверхность для верхнего слота M.2 допускает установку устройств вплоть до 22110.

Внизу место есть лишь для 2280 и меньше, линий SATA здесь не предусмотрено, только PCI-E, идущие от хаба.

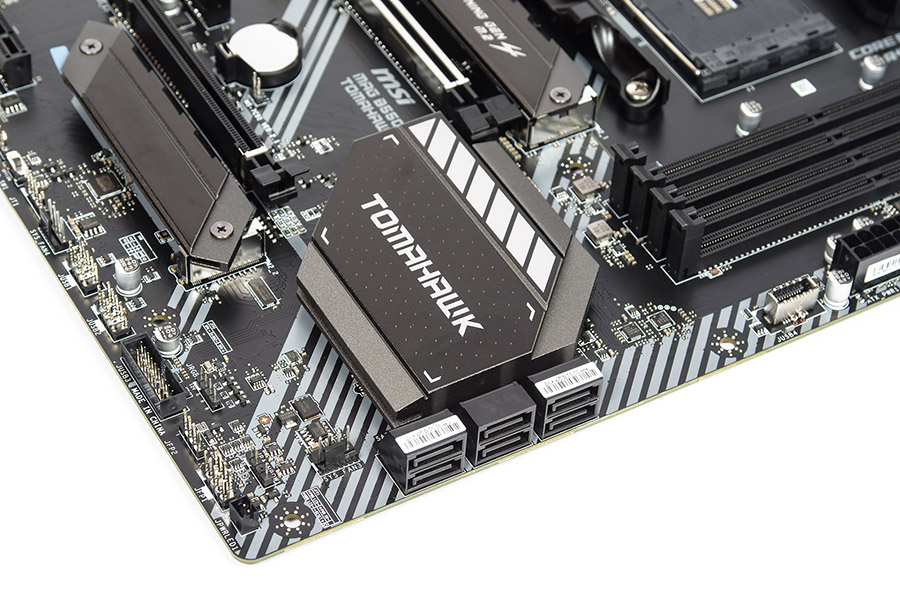

Толщину текстолита можно оценить по фото с выходами SATA. Что интересно, первый по счёту находится на «шести часах».

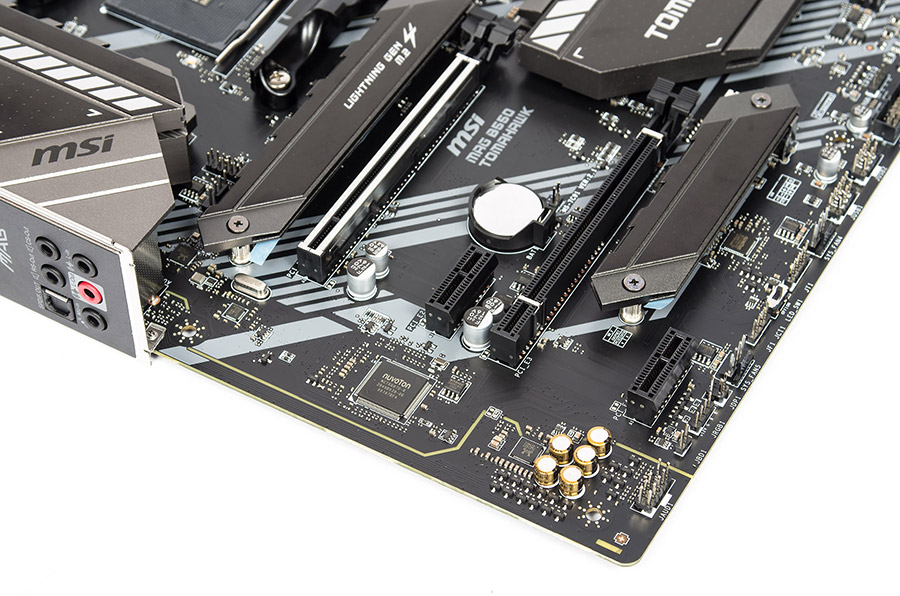

Предусмотрены контактные площадки для корпусных кабелей USB всех трёх типов, у поколения 2.0 их две.

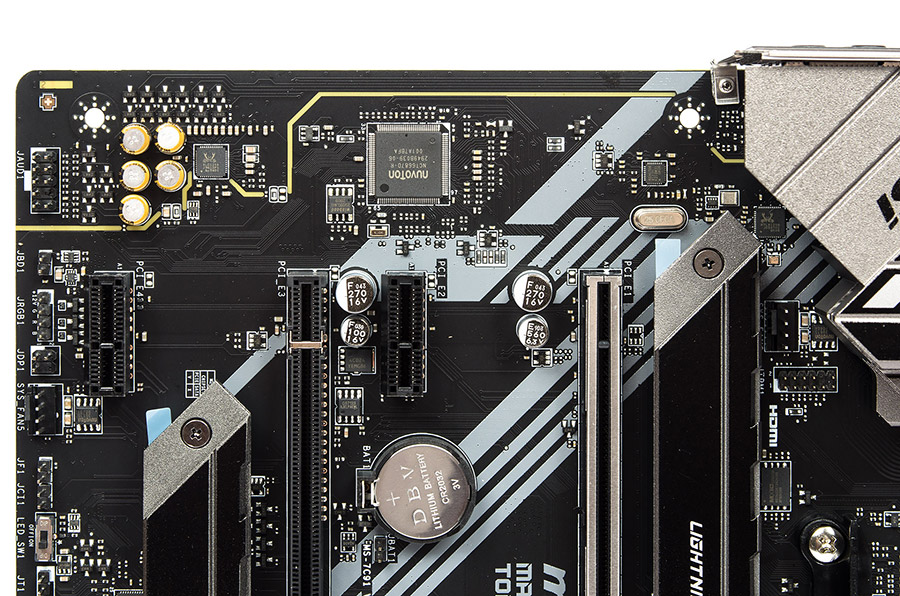

Выделю странное расположение батарейки, но что ещё больше удручает — пара контактов для проведения сброса настроек находится рядом с ней. Она рискует быть накрыта современной видеокартой, занимающей под три слота в толщину.

Я насчитал шесть светодиодов с направленной в сторону линзой, распаянных вокруг чипсета. Опять же, все эти усилия разом будут перечёркнуты установкой массивного видеоускорителя. Штатный термоинтерфейс очень похож на тончайшую прокладку, которая развалится при первом же осмотре. Потому нам пришлось заменить его на классическую термопасту.

Экранирования в звуковой подсистеме нет, зато вся она смещена в нижний угол — подальше от ЦП и ВК.

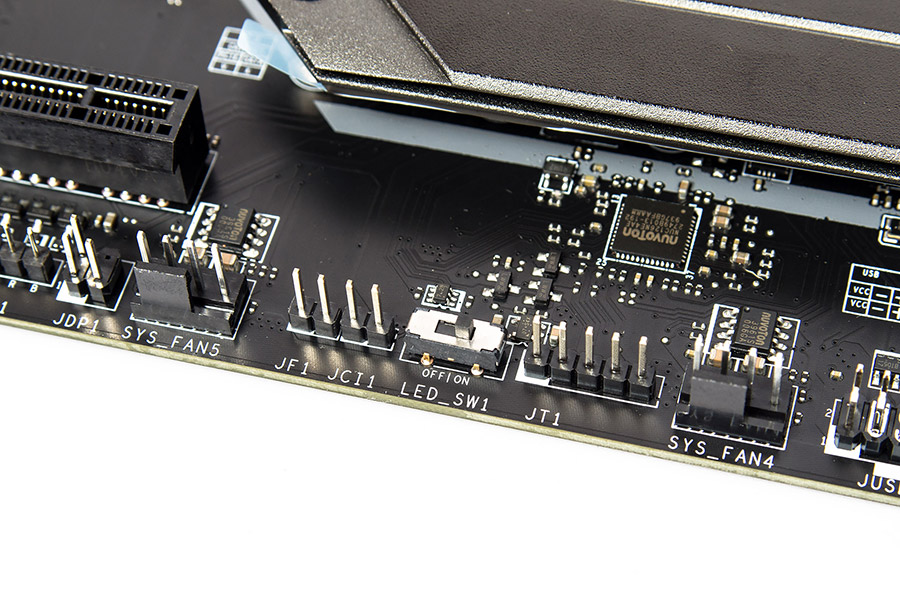

LED_SW1 (EZ LED Control switch) даёт возможность моментально отключить подсветку.

Индикатора кодов POST нет, предусмотрен набор из четырёх красных светодиодов EZ Debug LED.

И сокет, и слоты ОЗУ смещены ниже обычного, но проблем совместимости кулера с вентилятором 140 мм и ВК не было.

ШИМ-контроллер — RAA229004 от Renesas Electronics. Используется его типовая схема организации работы двух каналов стабилизации напряжений (CPU и SOC) по формуле 5+2 фазы (AMD Application 5+2), предельной является чуть более насыщенная — 6+2. Внешних драйверов нет, используются Smart Power Stage (SPS) Modules от этого же производителя — ISL99360. Особенностью таких чипов является интегрированный температурный сенсор. Всего их на плате — 12 штук, дискретных удвоителей я не заметил, а значит число элементов в составе каждого канала CPU Voltage удвоено. Несколько удивителен факт наличия лишь одного восьмиконтактного гнезда питания CPU_PWR.

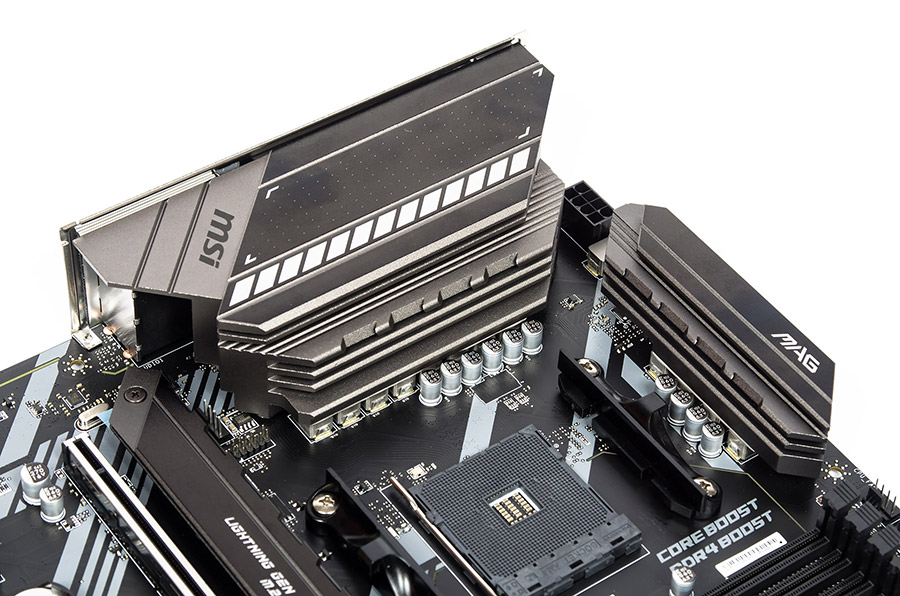

Предусмотренных площадей поверхностей теплосъёма и используемых прокладок оказалось достаточно для полного и аккуратного контакта с силовыми элементами и дросселями. Производитель акцентирует внимание на использование новых материалов с отличной теплопроводностью.

Отверстий для выхода антенн на заглушке не предусмотрено, как это часто бывает на платах без комплектного адаптера беспроводных сетей. Также исчез прежде используемый образ (логотип) с драконом — его заменила новая эмблема серии.

Возможности UEFI

Обновление прошивки занимает немало времени. Я использовал встроенный в UEFI M-Flash.

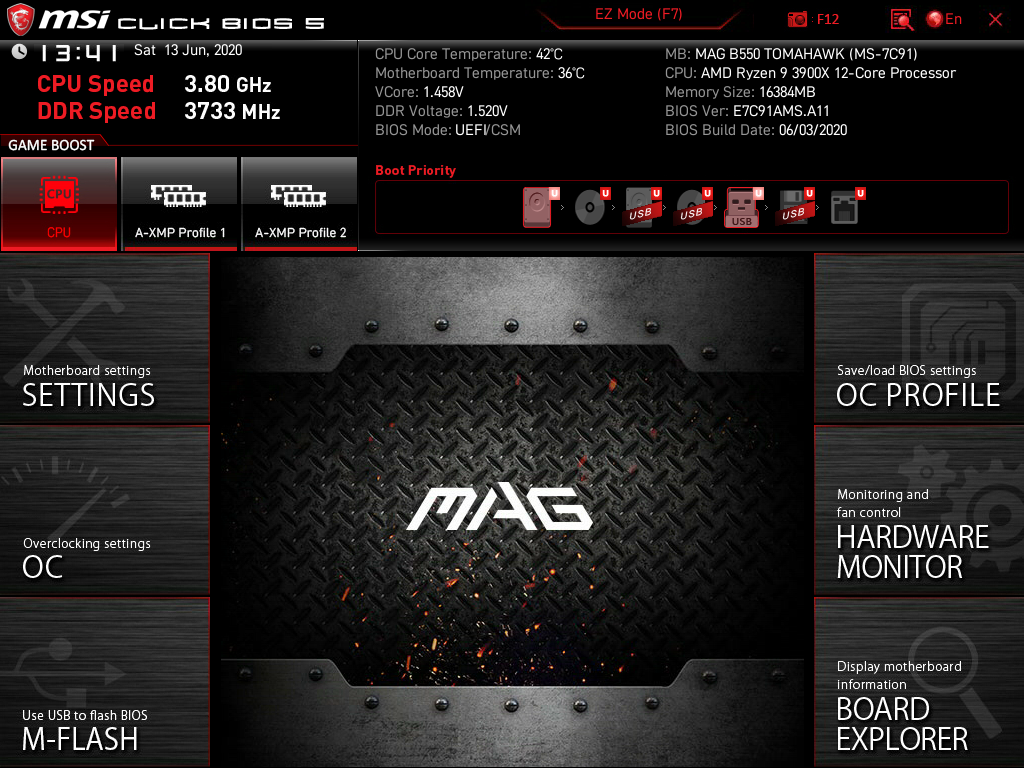

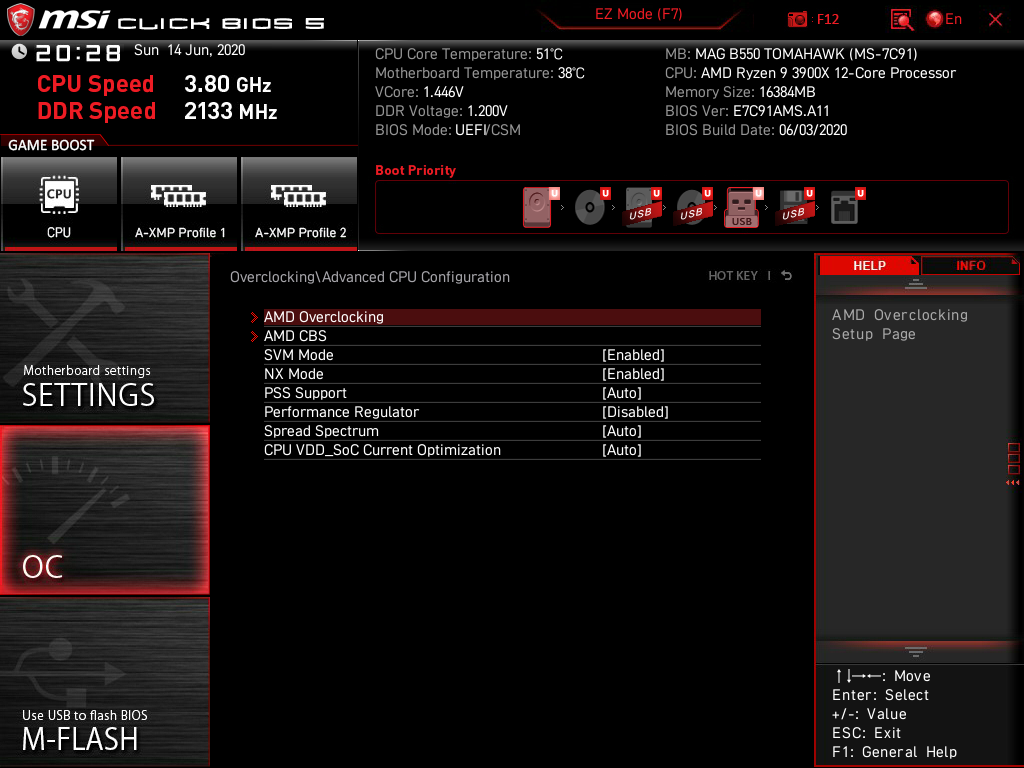

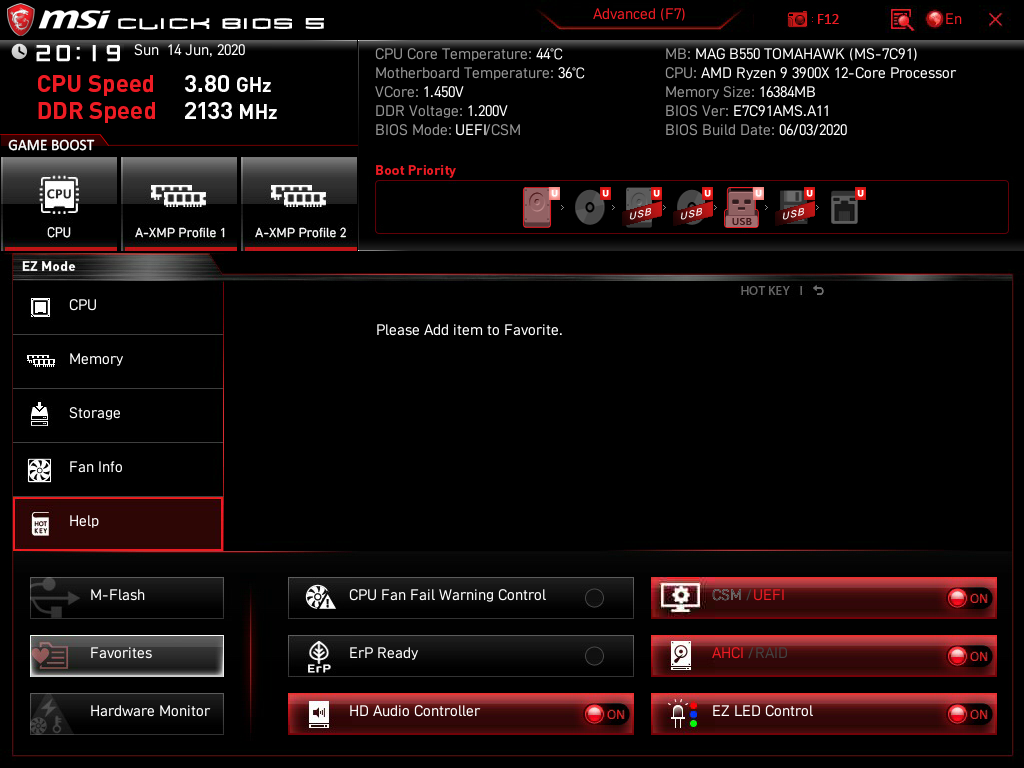

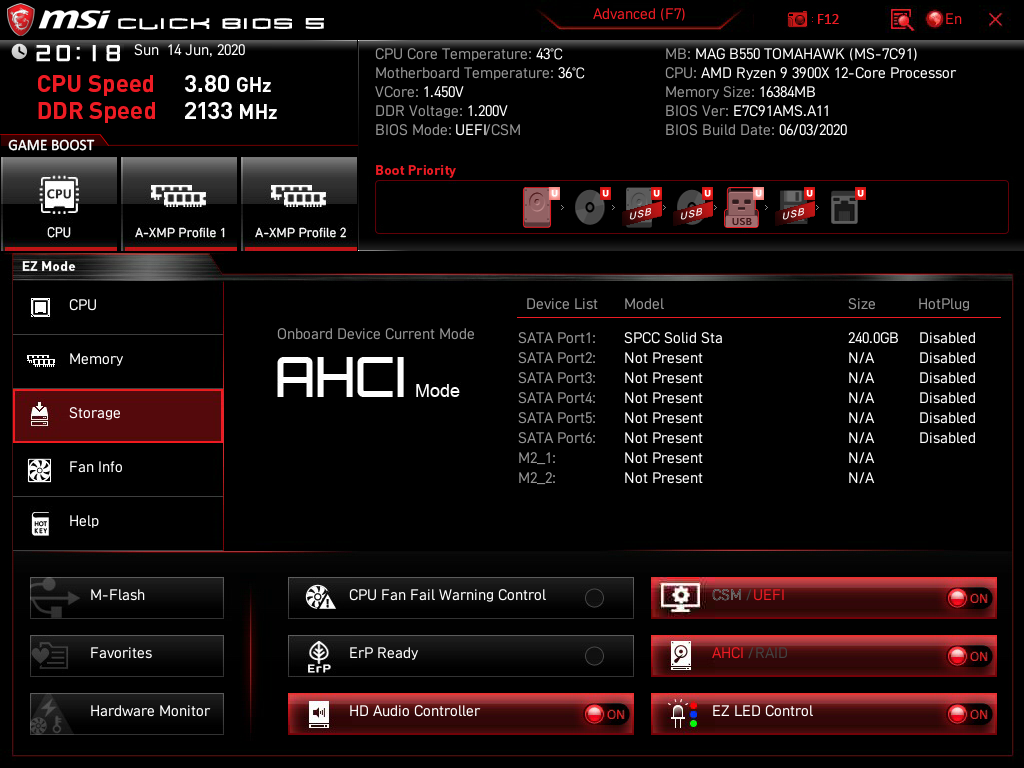

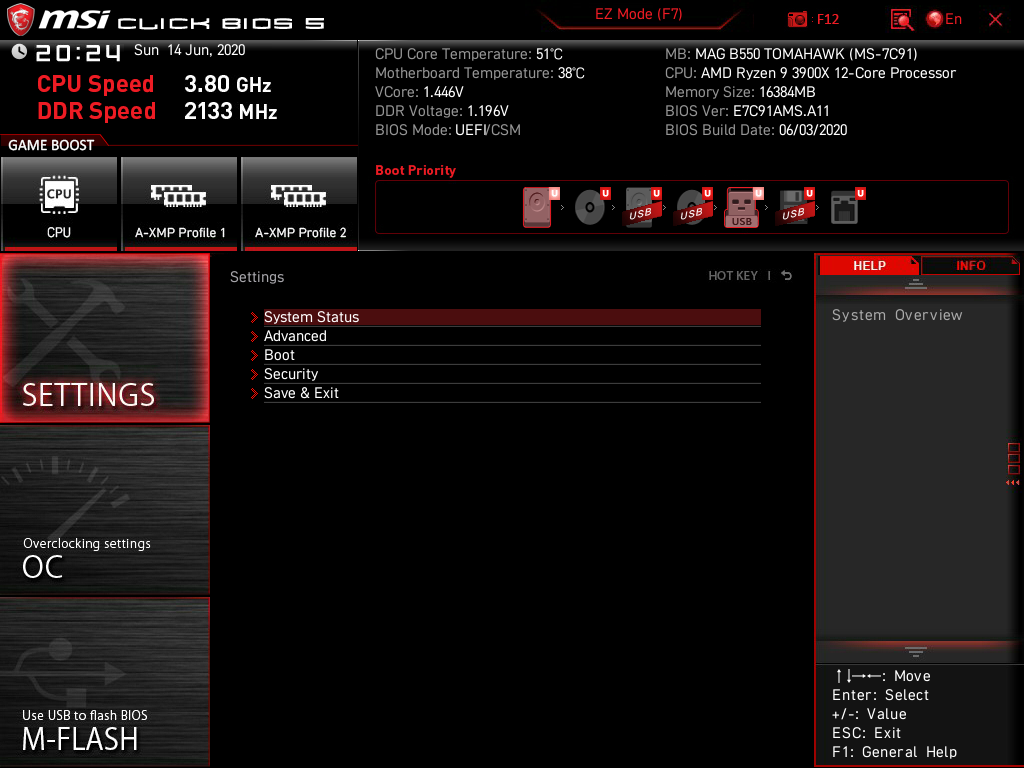

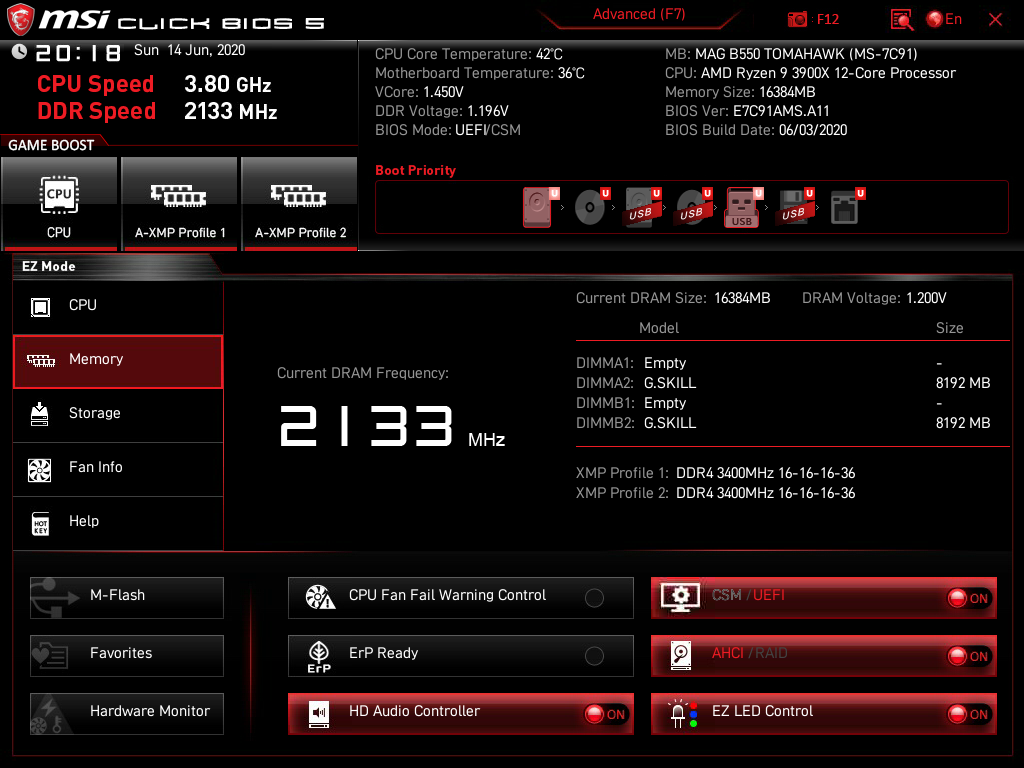

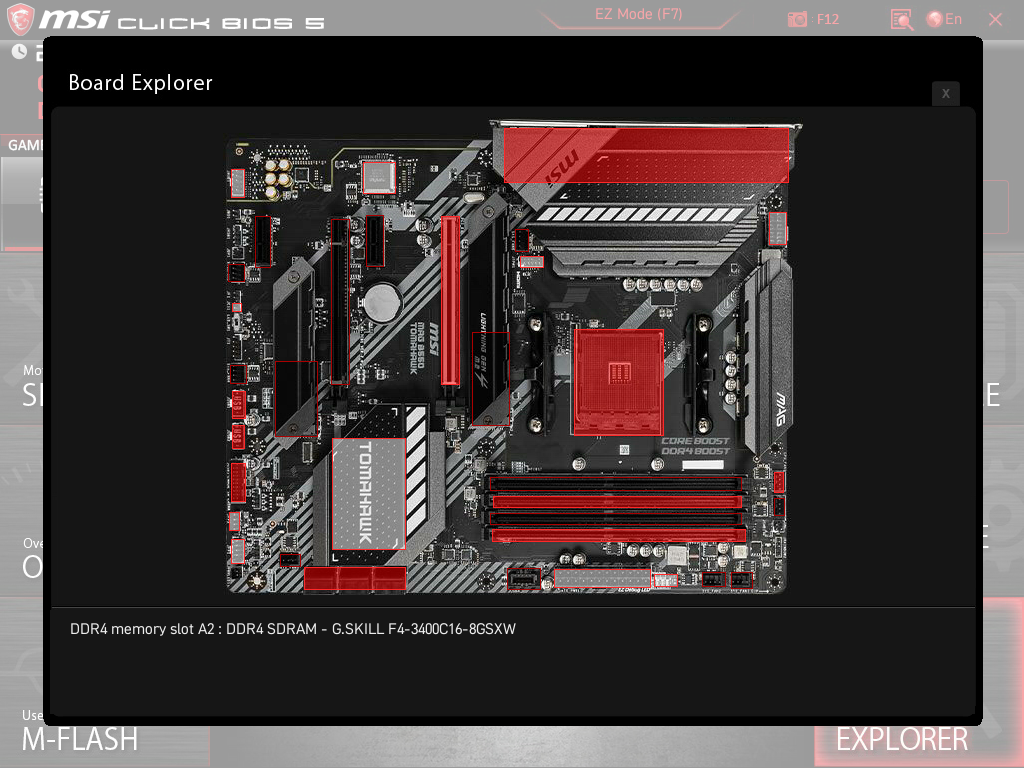

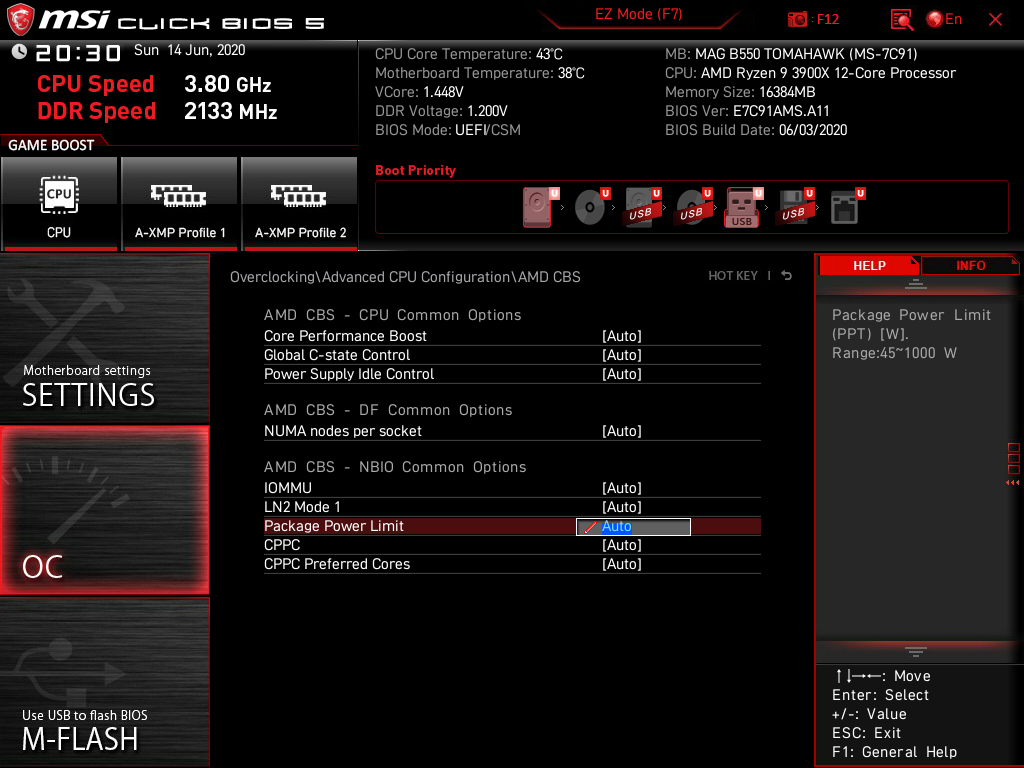

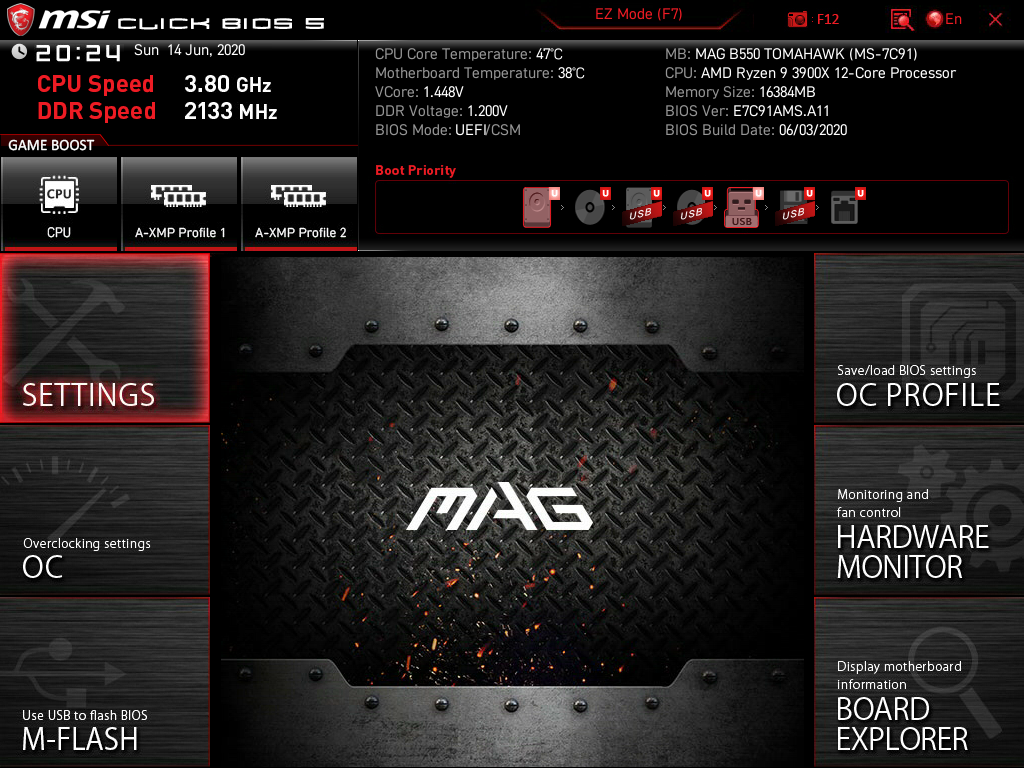

Внешний вид Click BIOS 5 остался прежним, лишь блок Game Boost сдвинули чуть ниже прежнего.

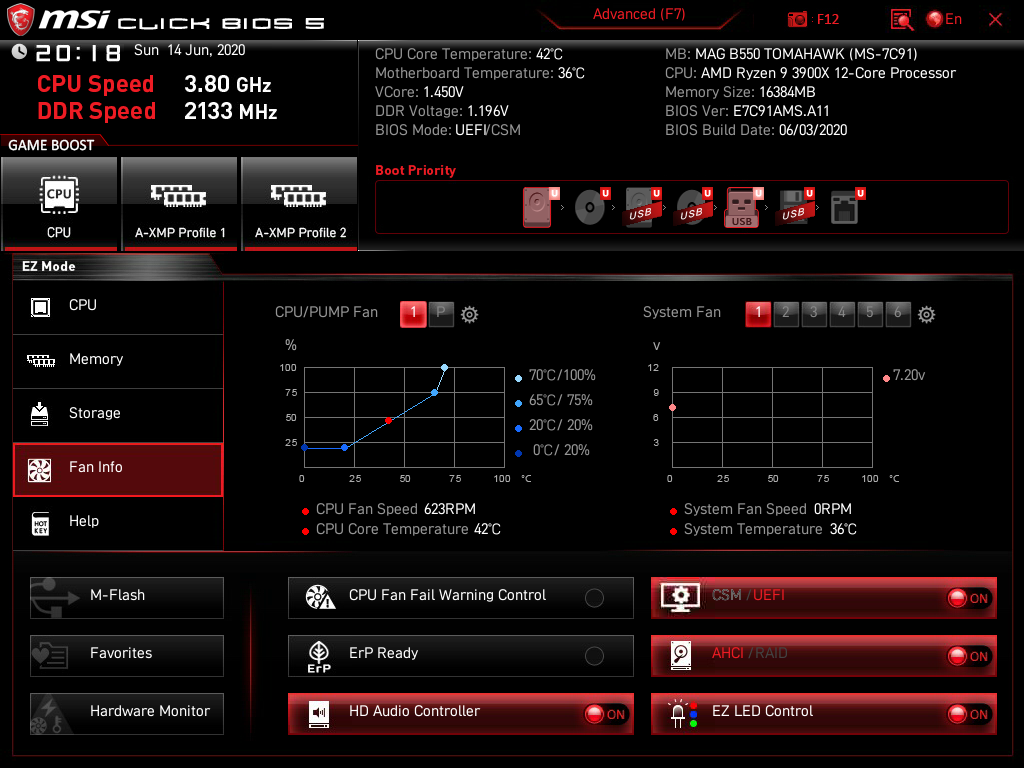

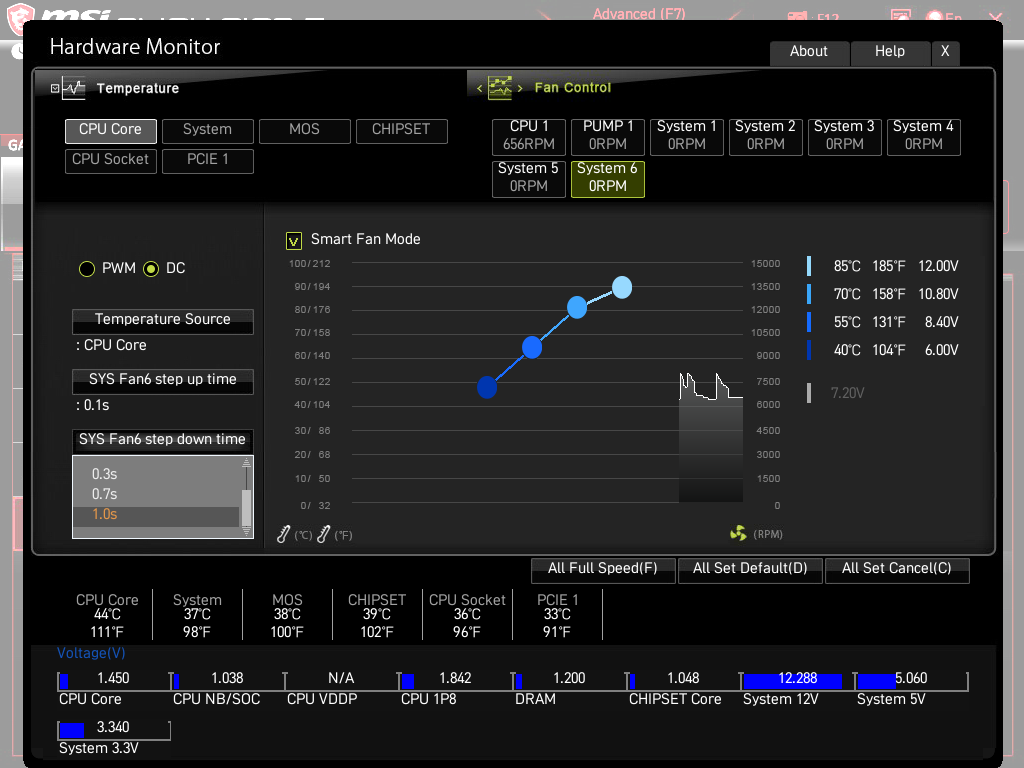

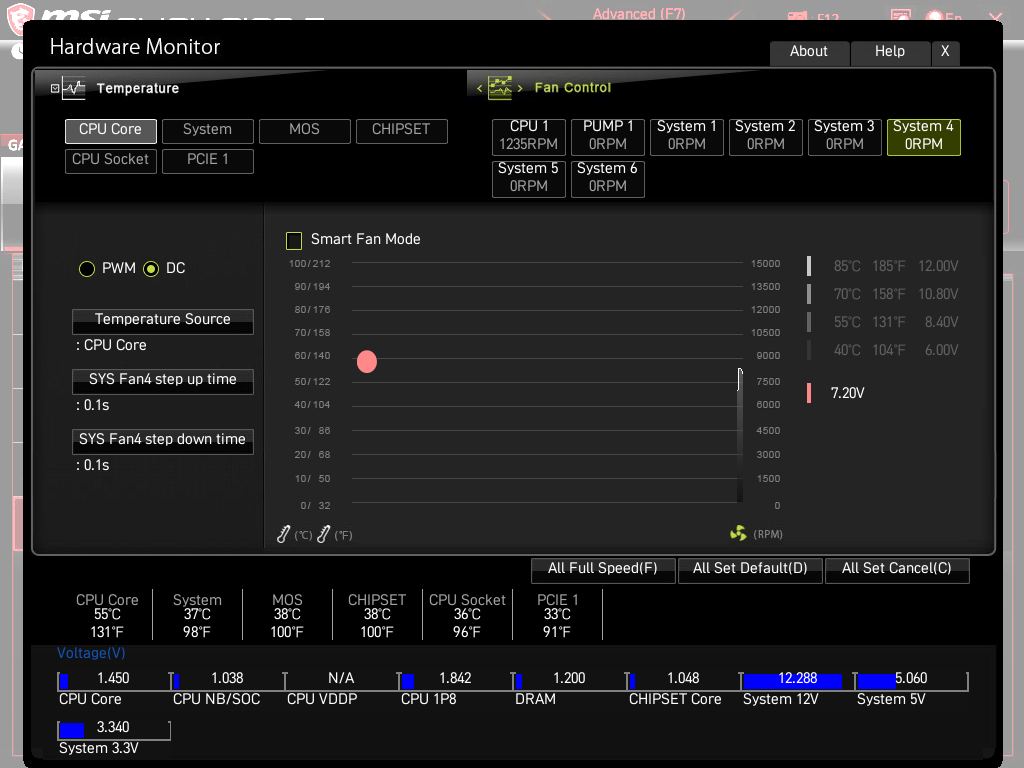

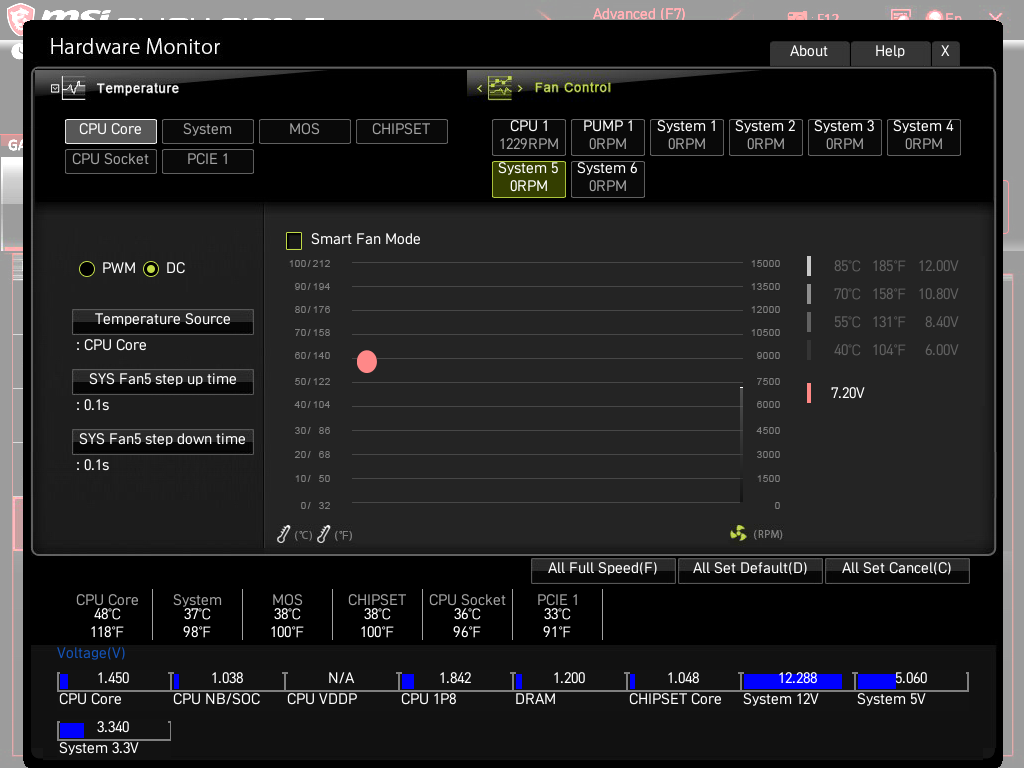

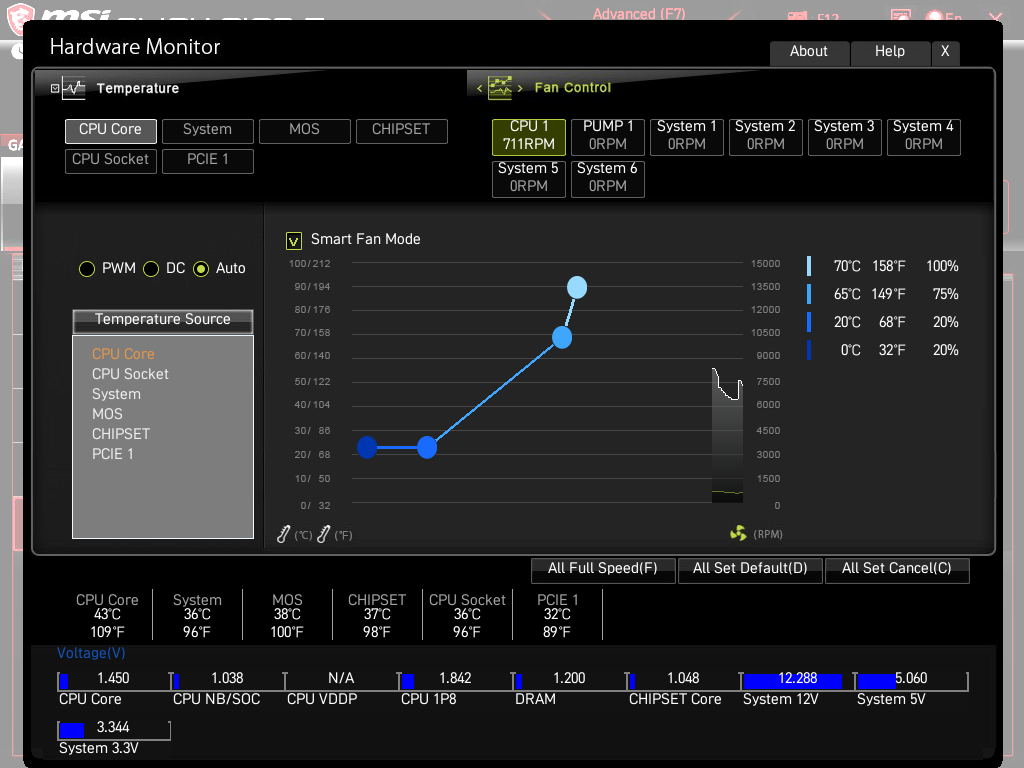

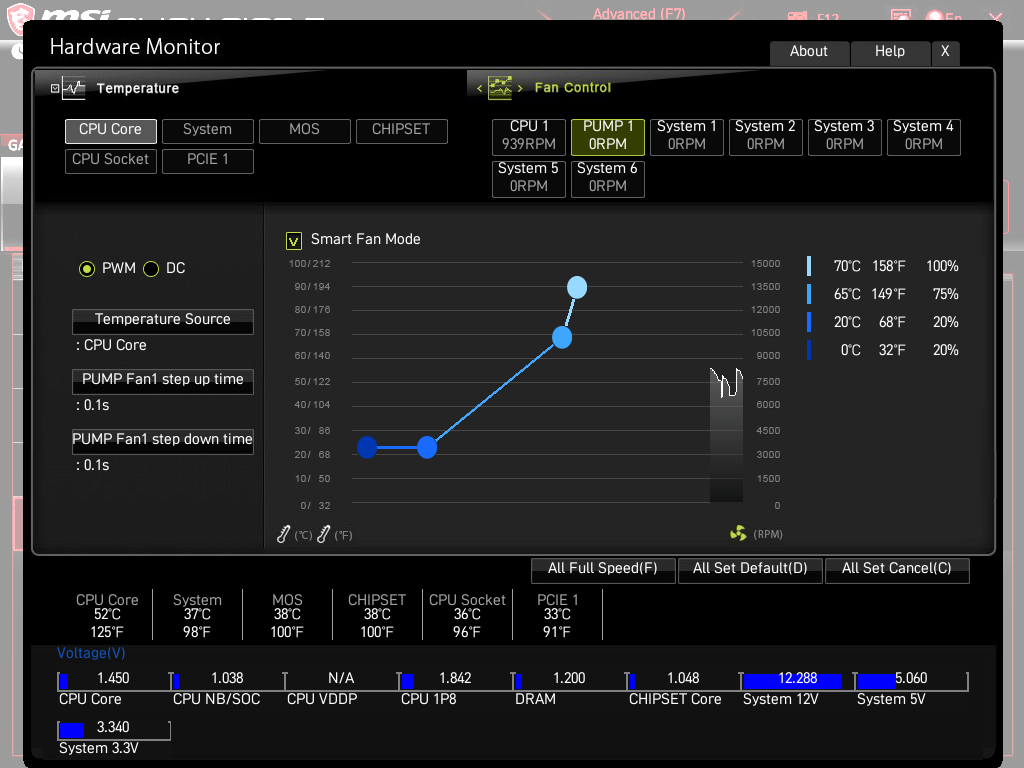

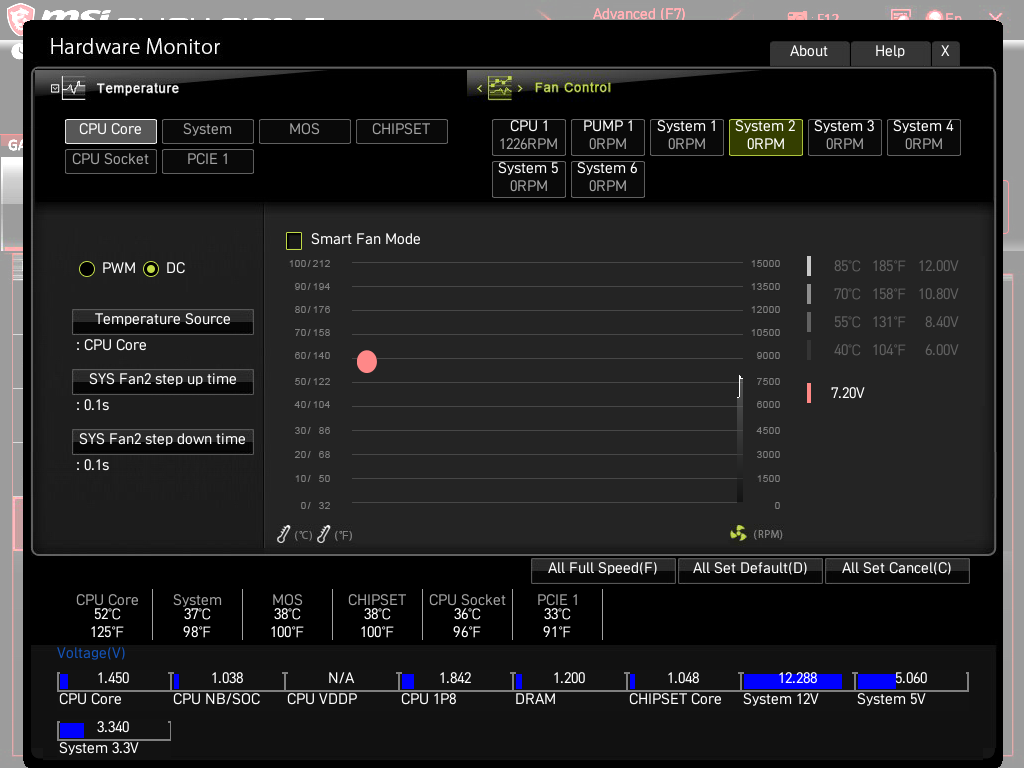

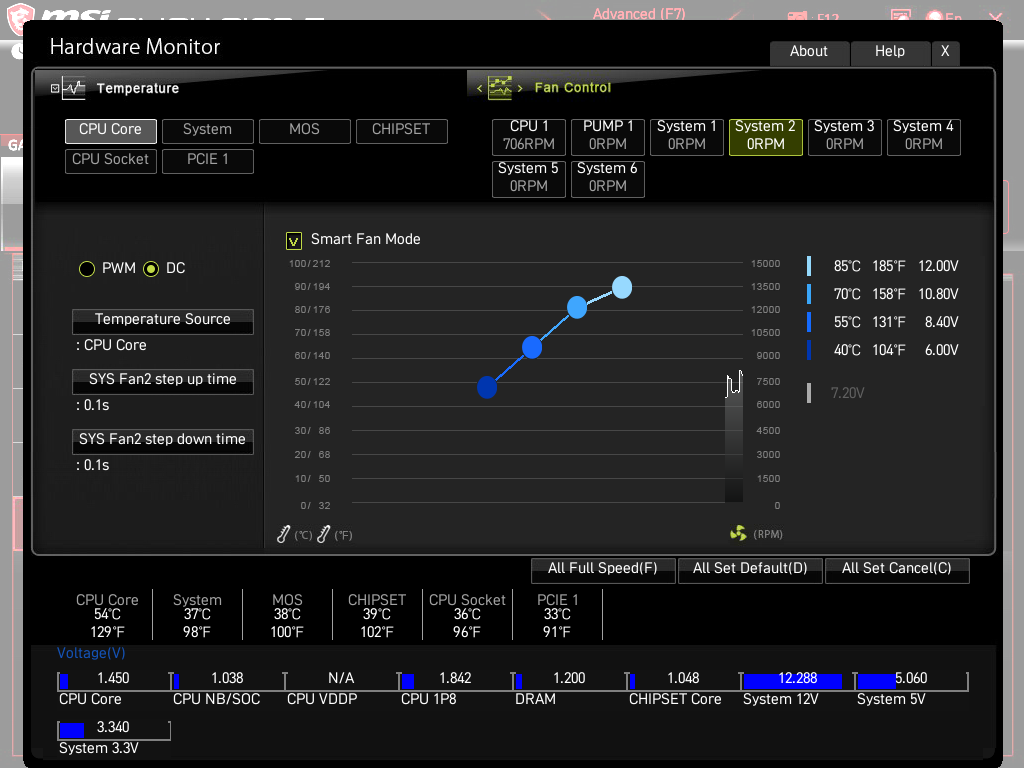

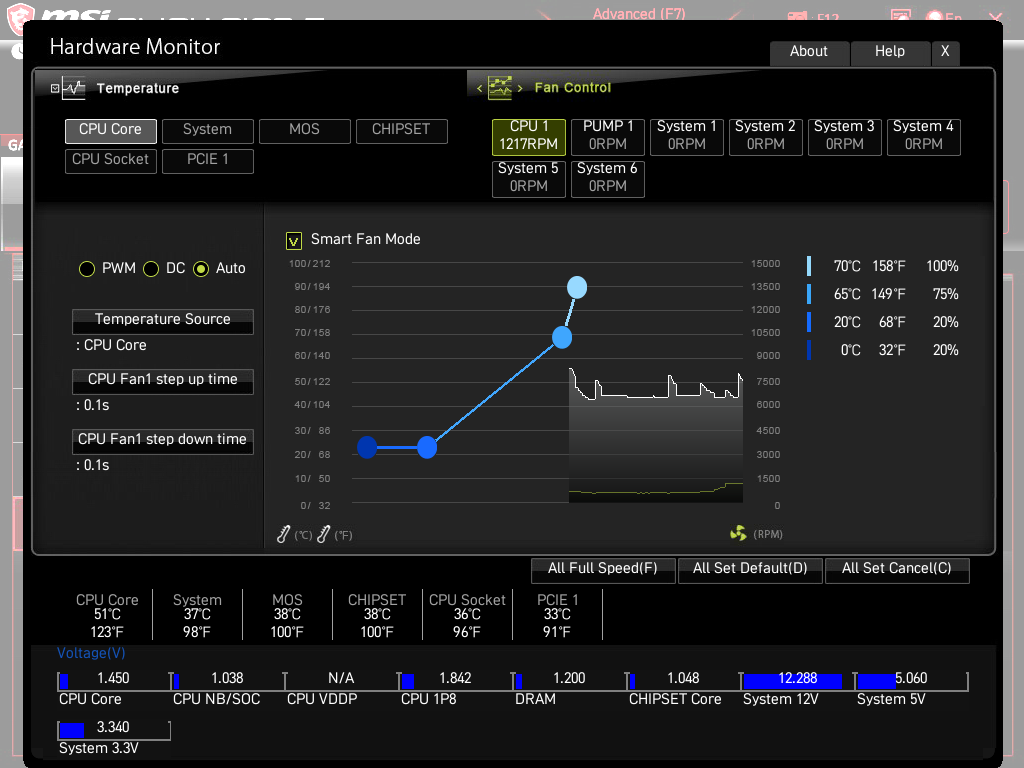

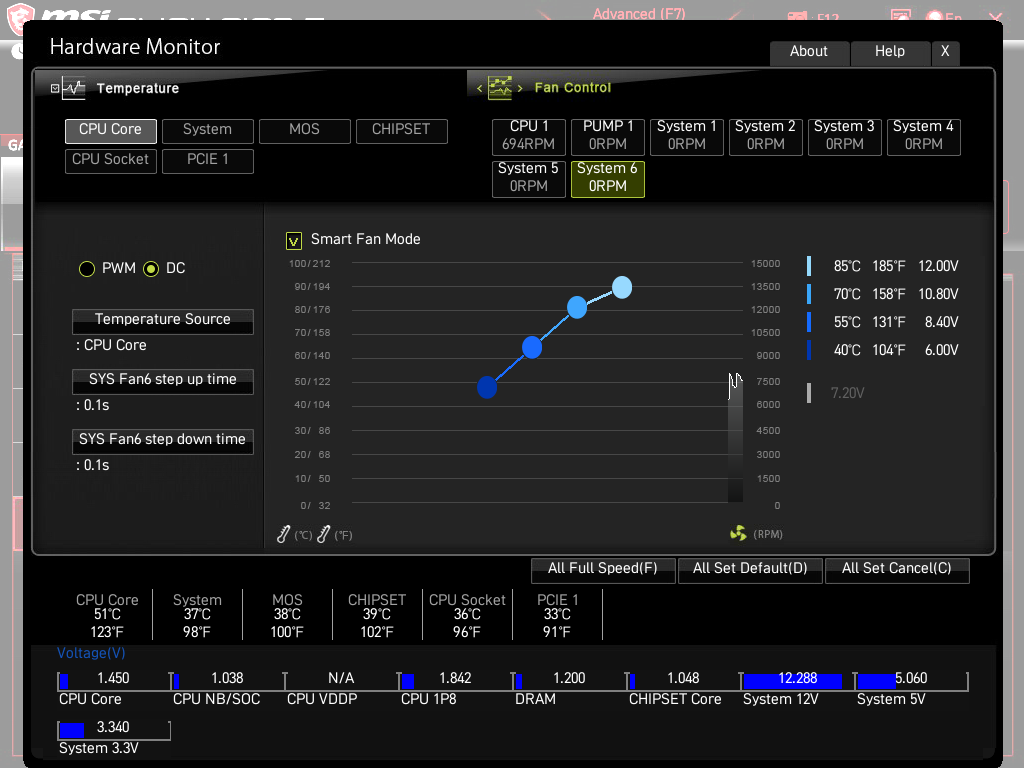

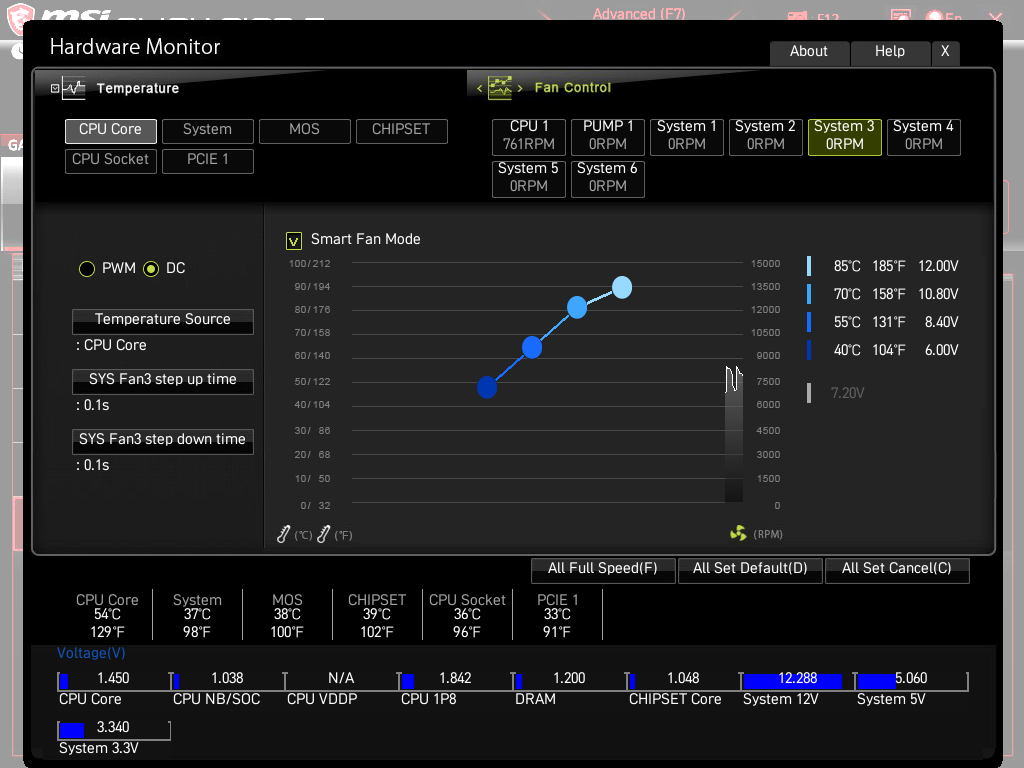

Предусмотрено восемь (!) независимых механизмов по снижению оборотов вентиляторов и помп. На каждой площадке реализован выбор между PWM и DC методами взаимодействия с устройствами. Также на плате есть шесть температурных значений, все можно использовать как основу для составления алгоритмов по снижению частоты вращения. Деактивация Smart Power Mode на блоках CPU 1 и PUMP 1 означает выход в режим 100% оборотов, тогда как у прочих, корпусных площадок допускается понижение порога до однажды определённого.

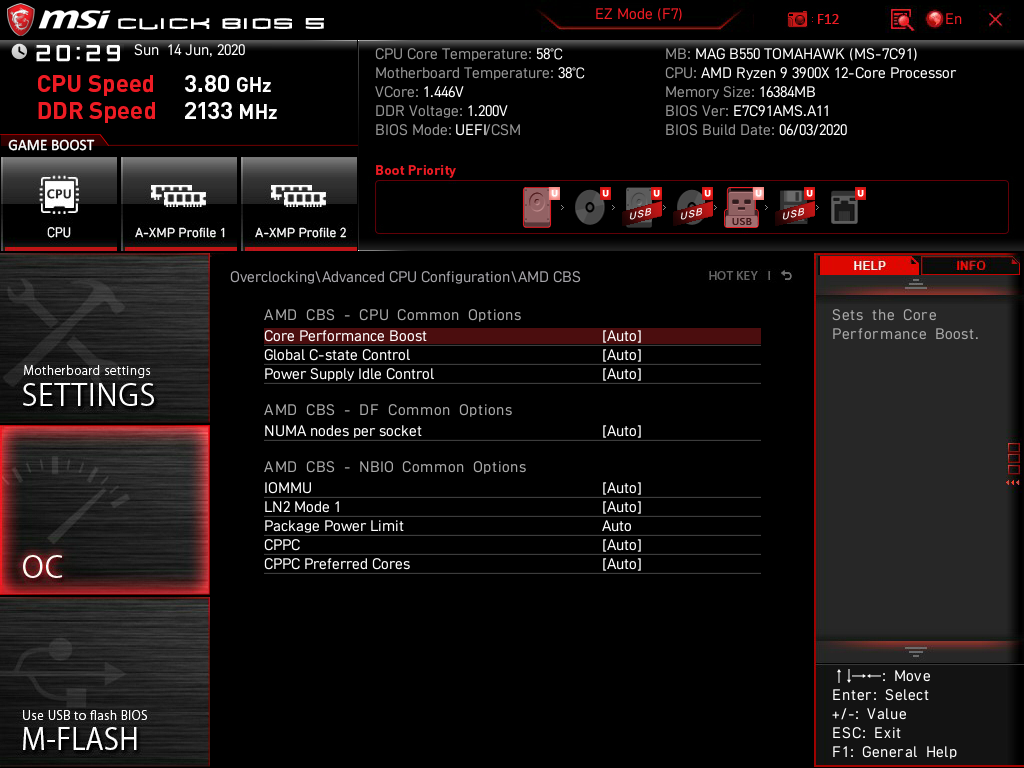

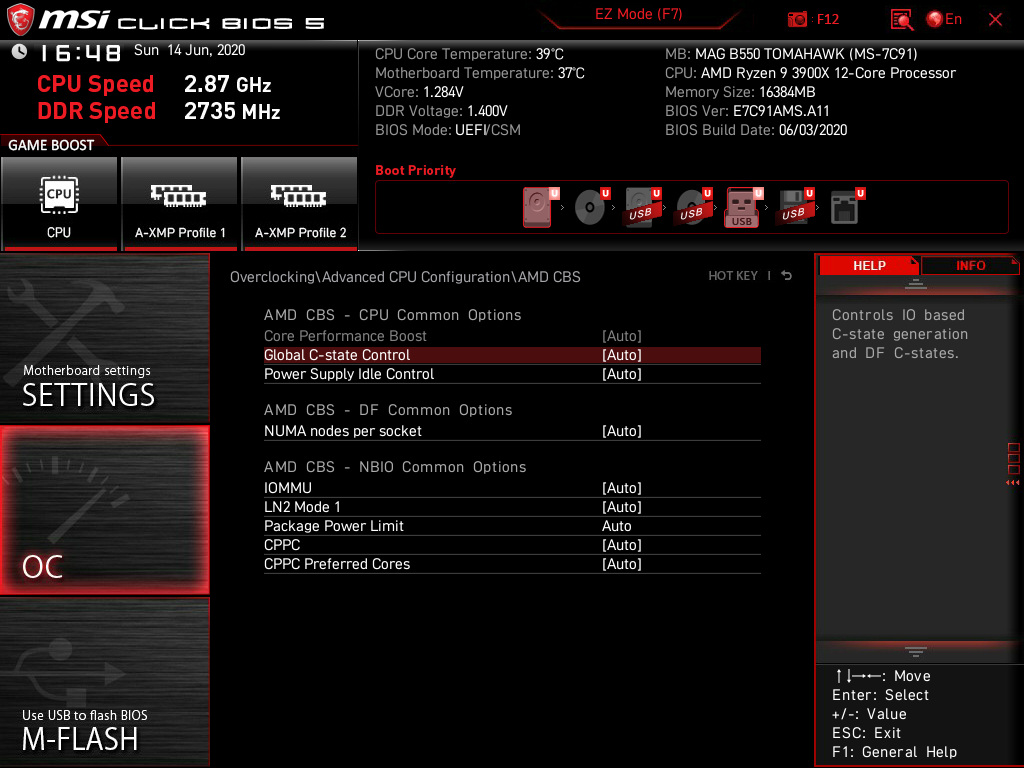

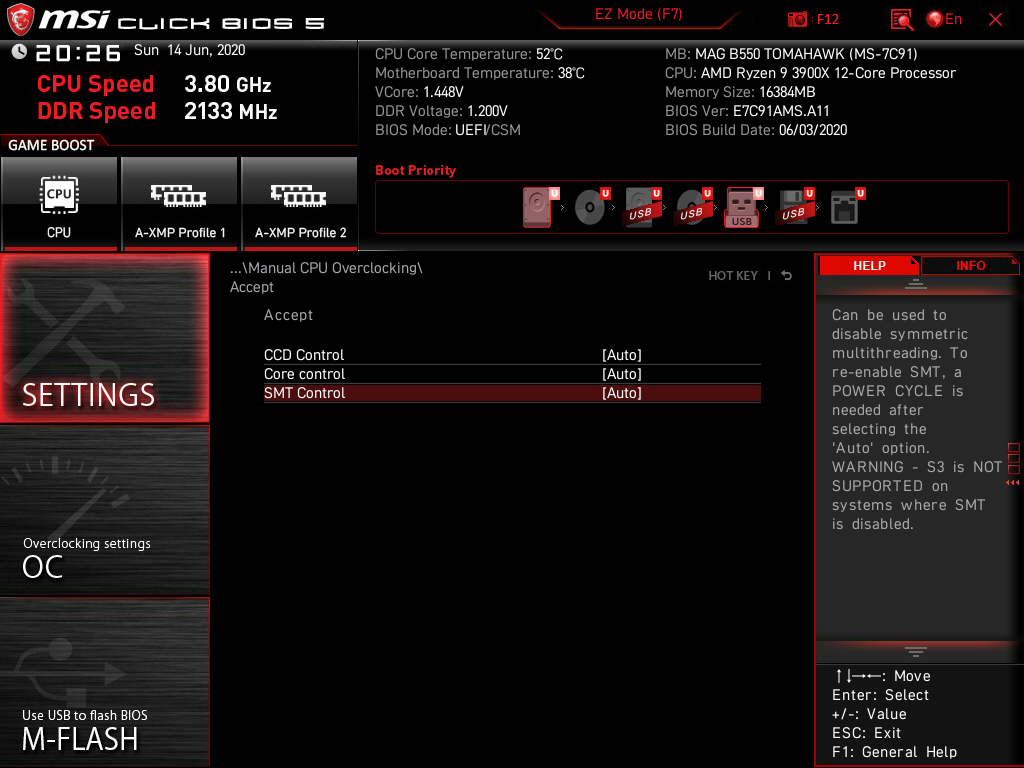

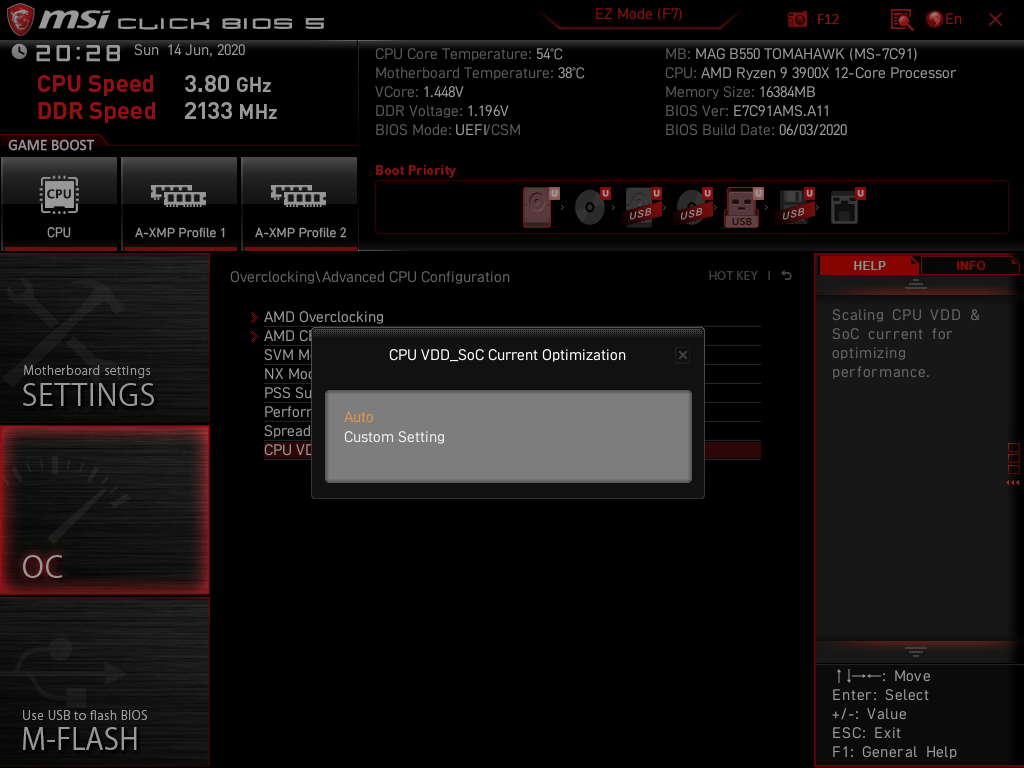

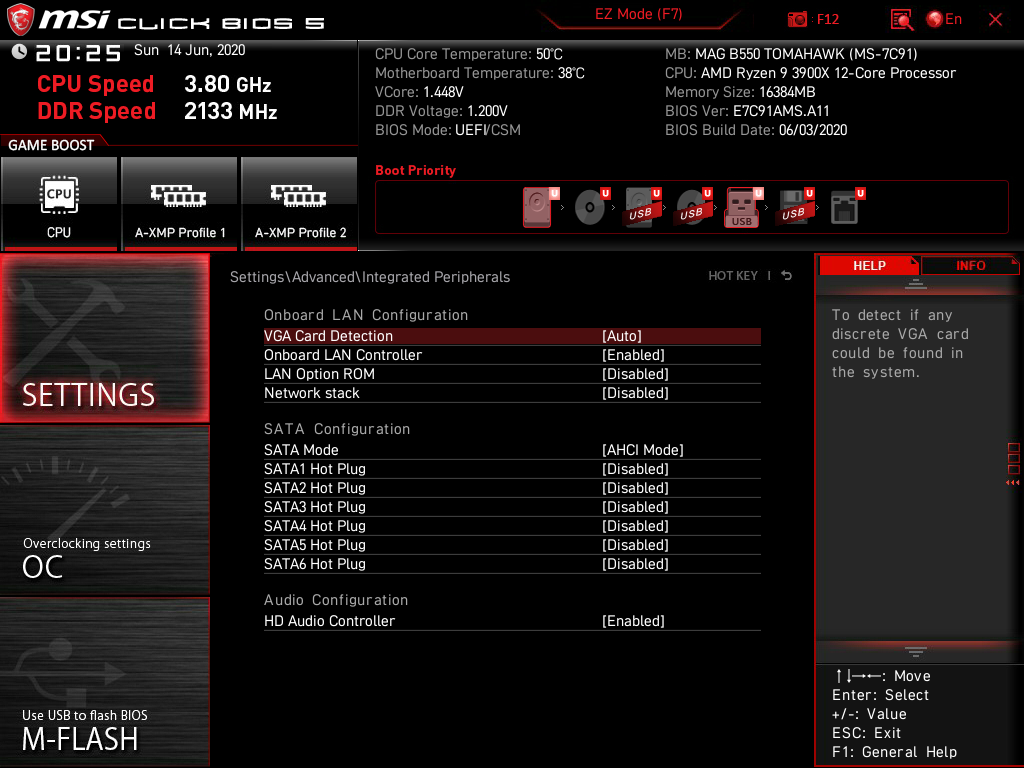

Структура Advanced Mode изменениям не подверглась.

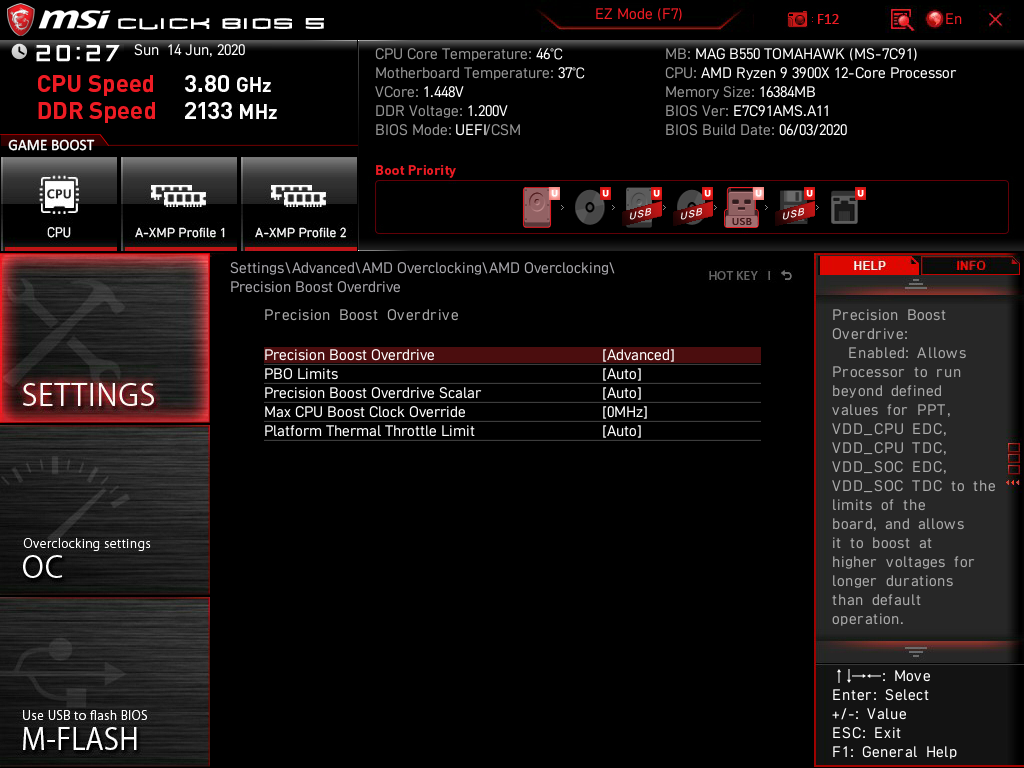

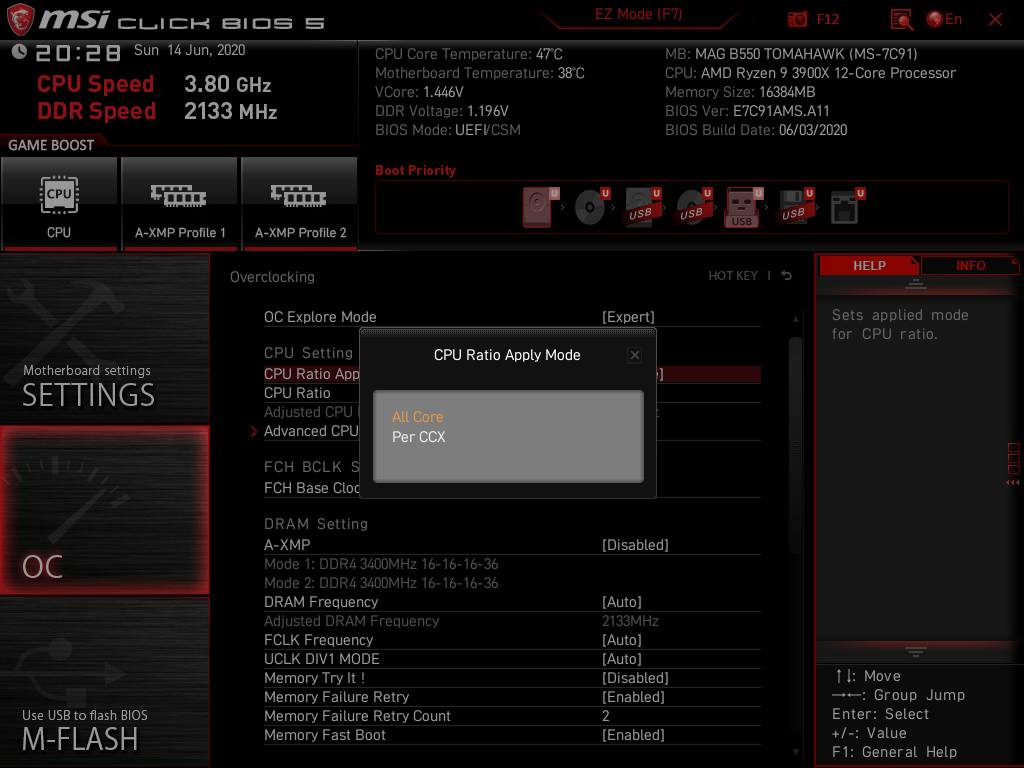

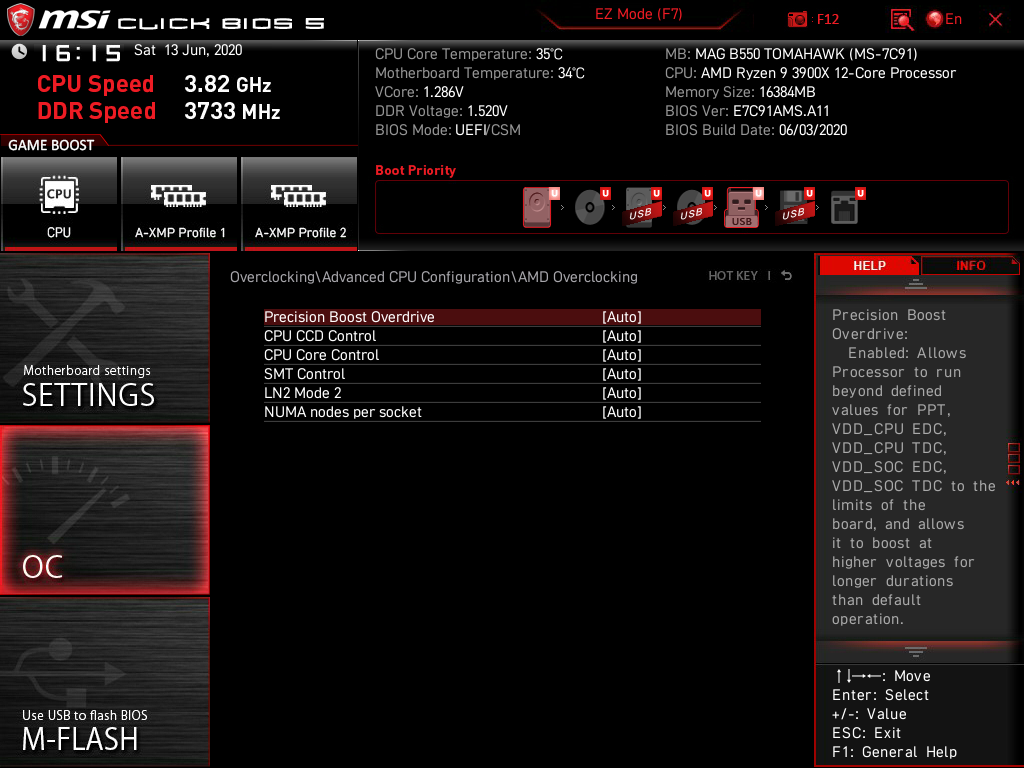

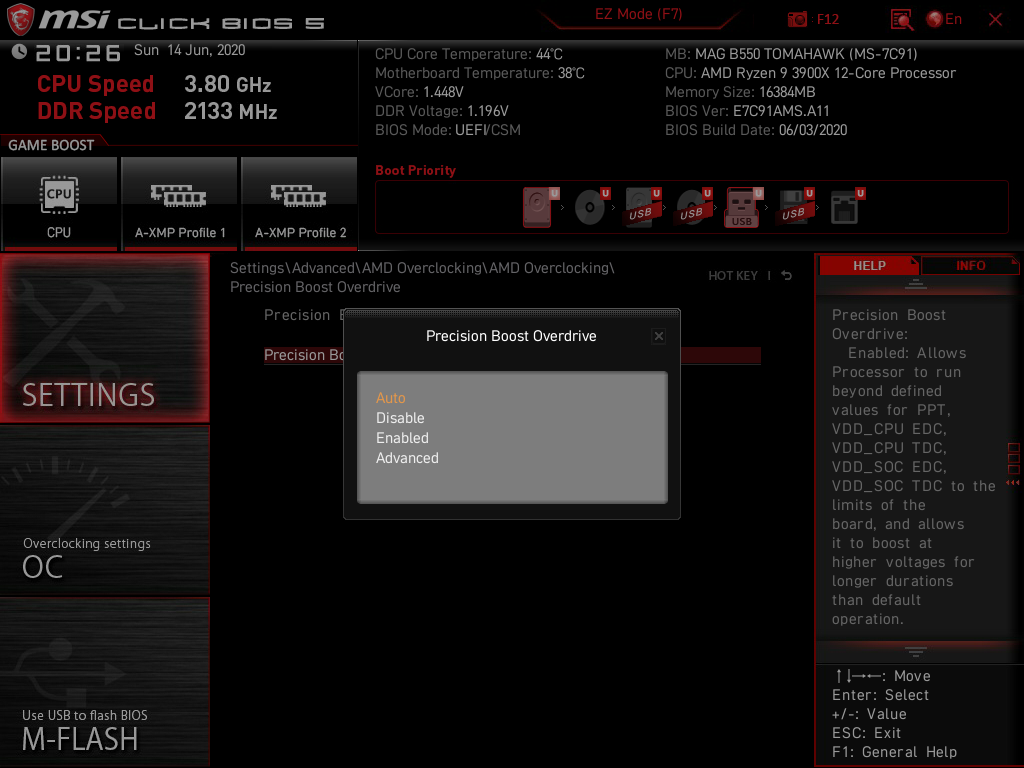

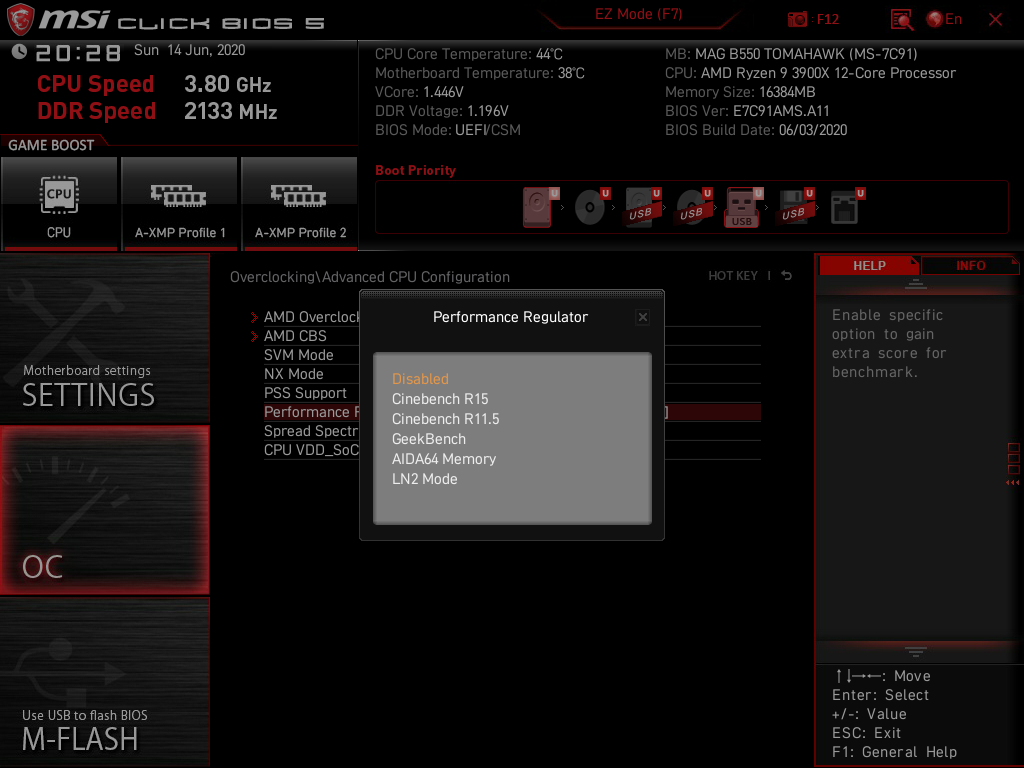

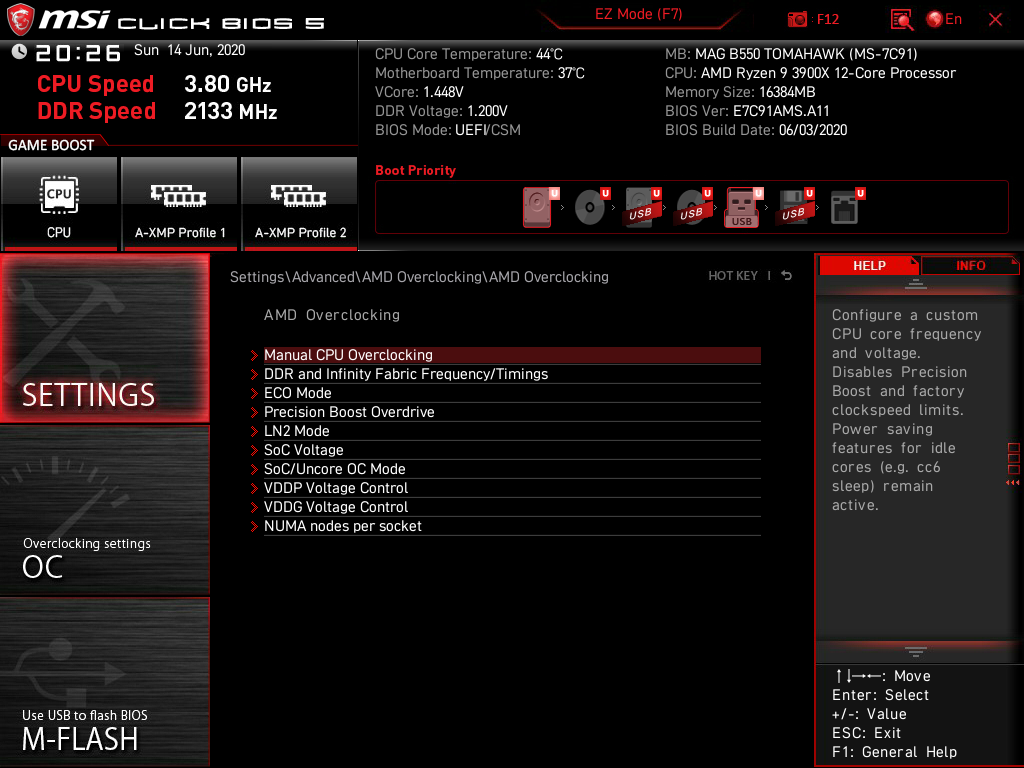

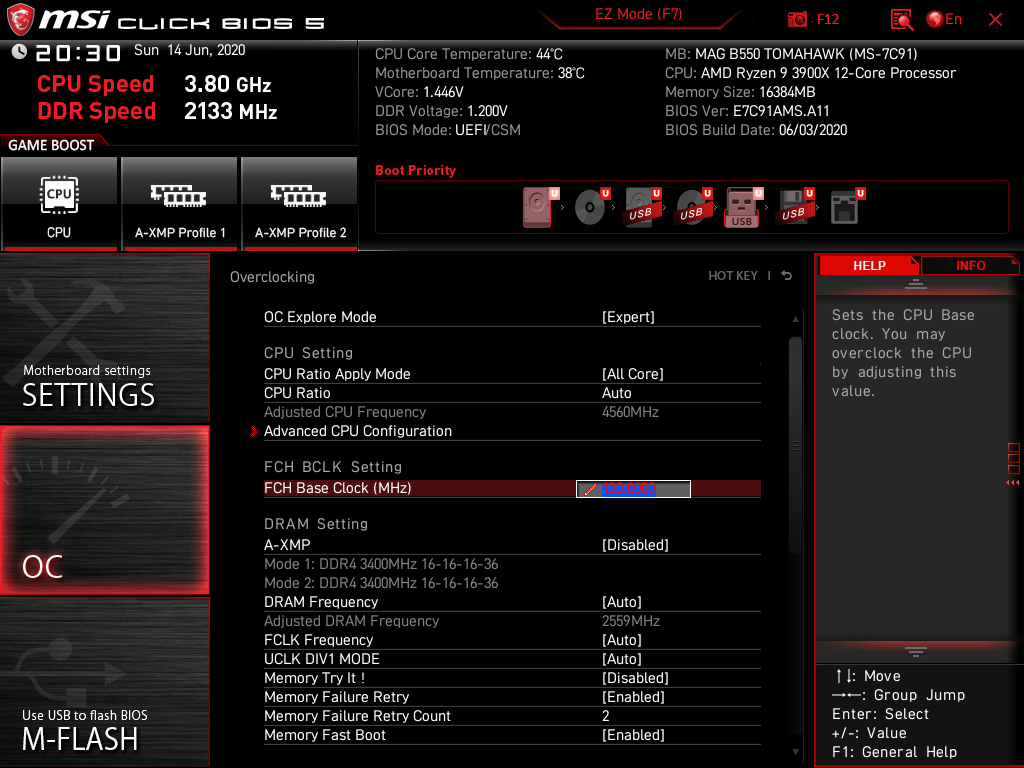

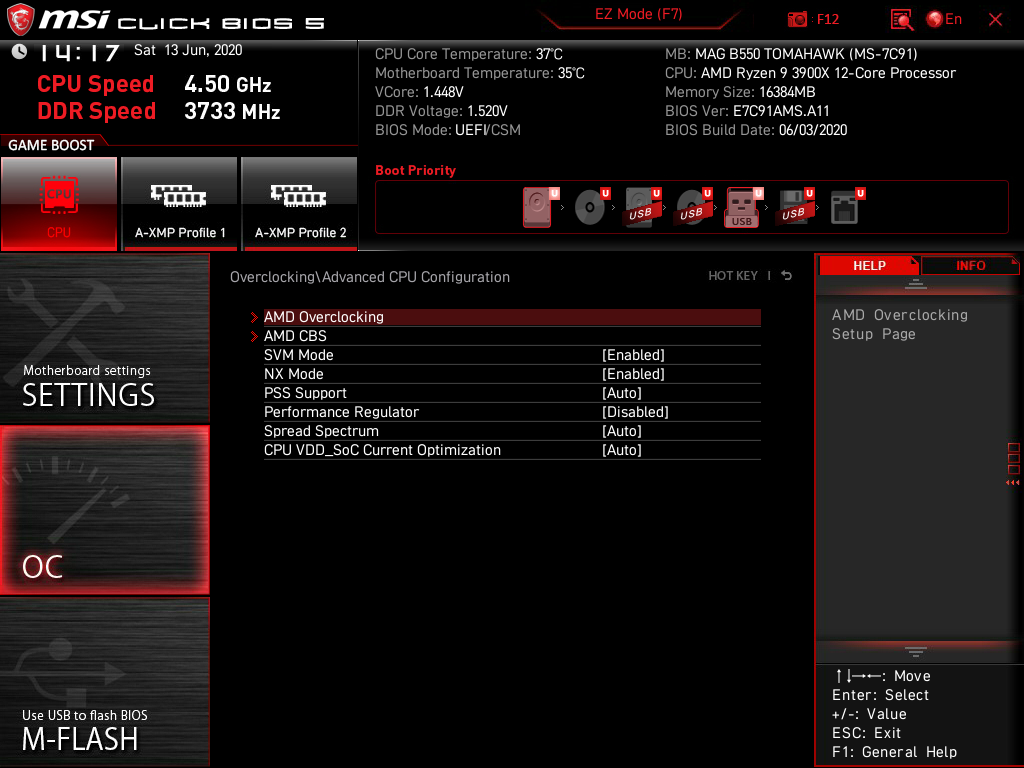

Есть несколько вариантов Performance Regulator для смены режима ускорения ЦП в определённых сценариях. Помимо этого, припасено несколько схем PBO, отличных от традиционного их толкования.

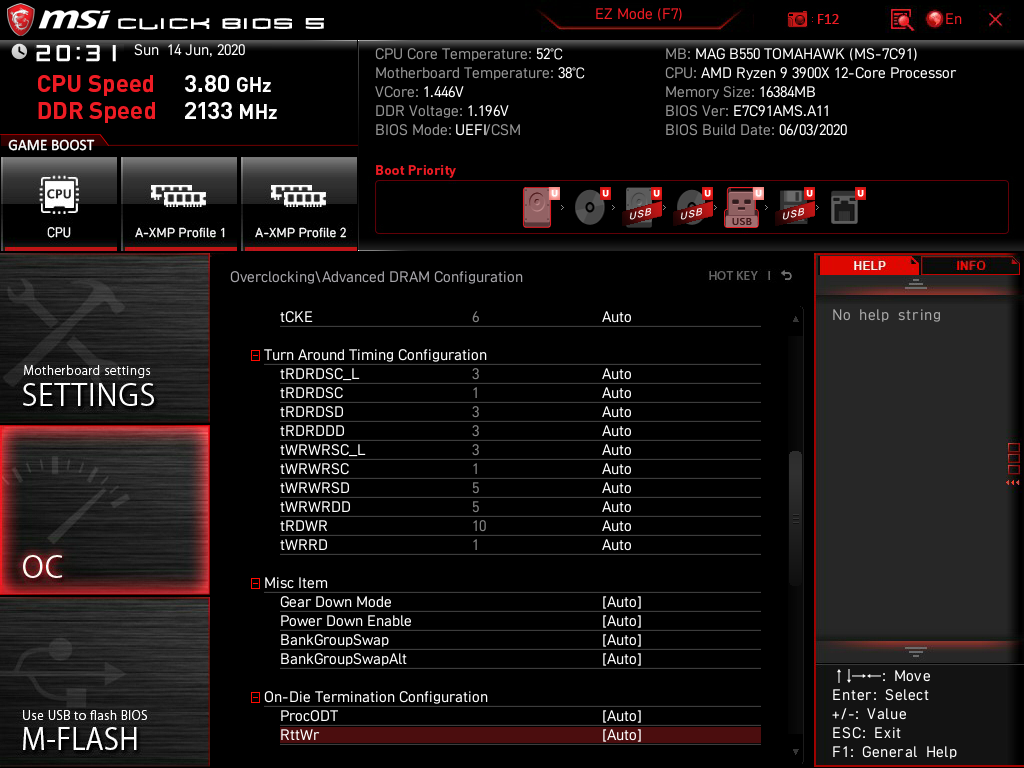

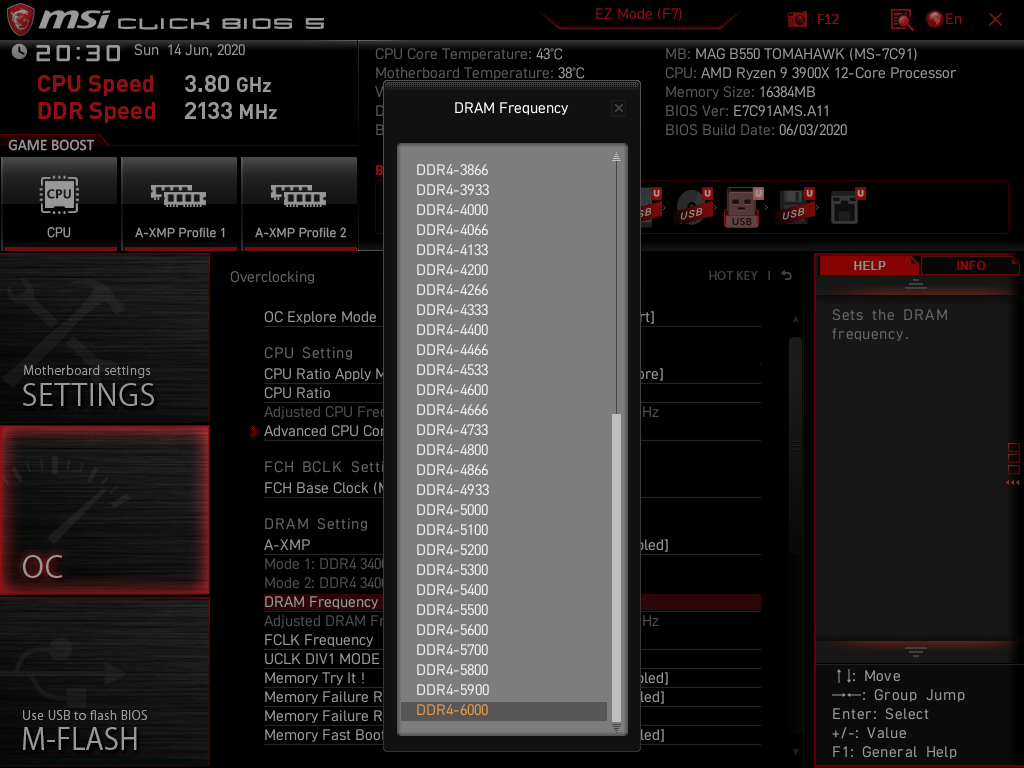

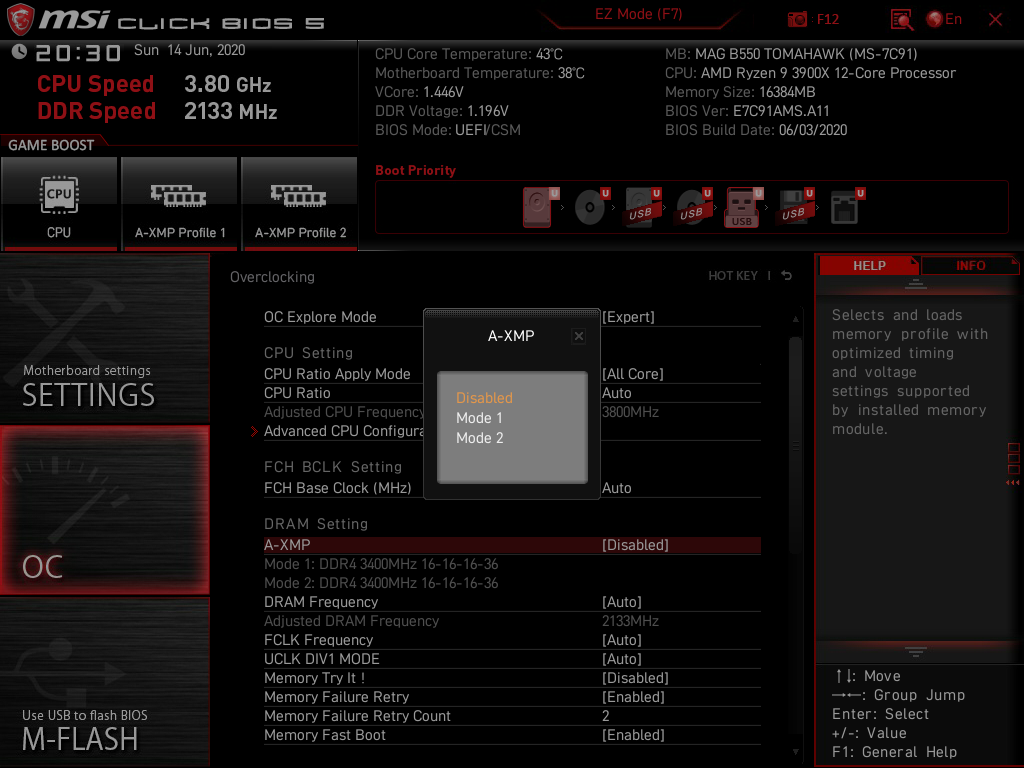

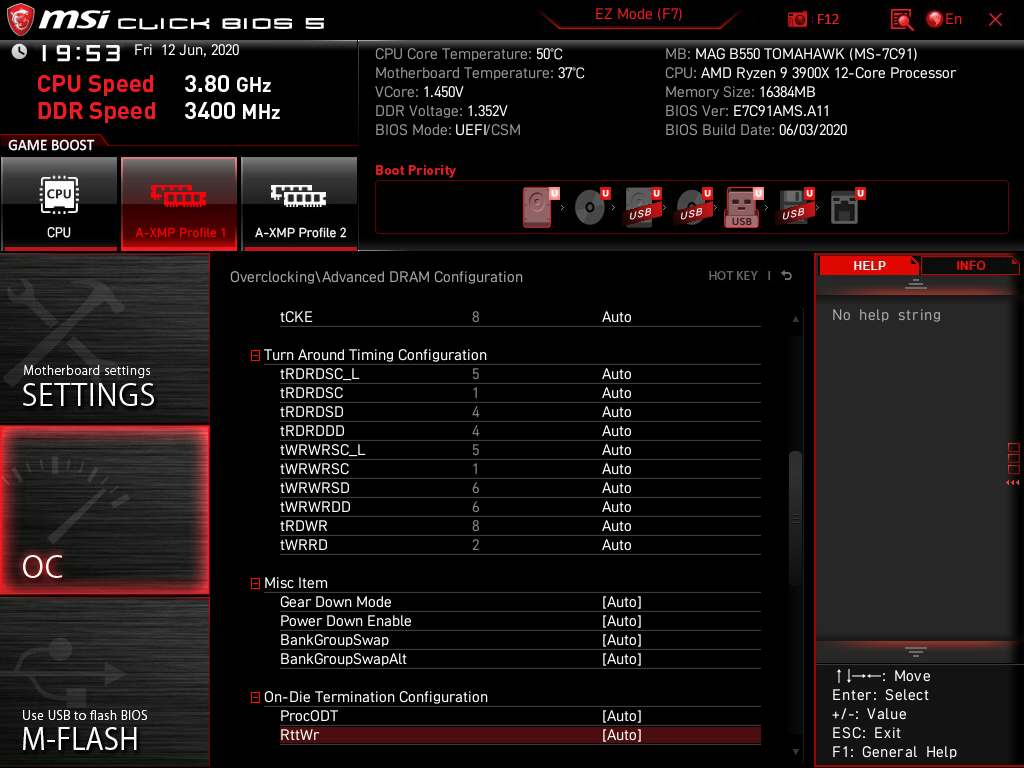

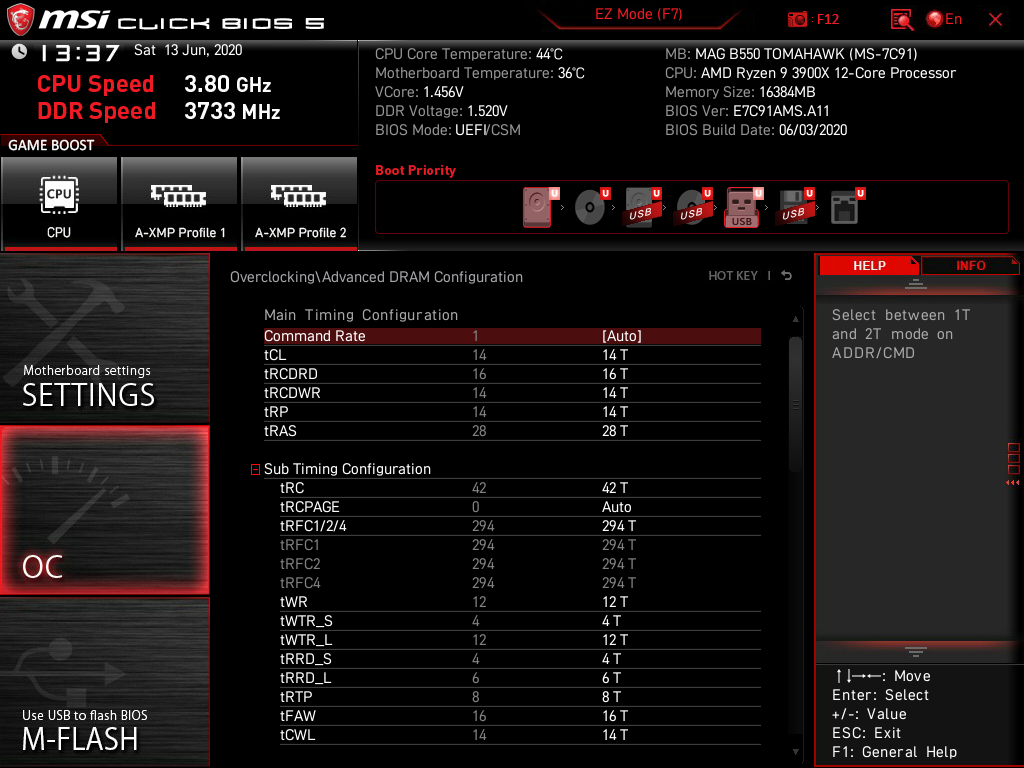

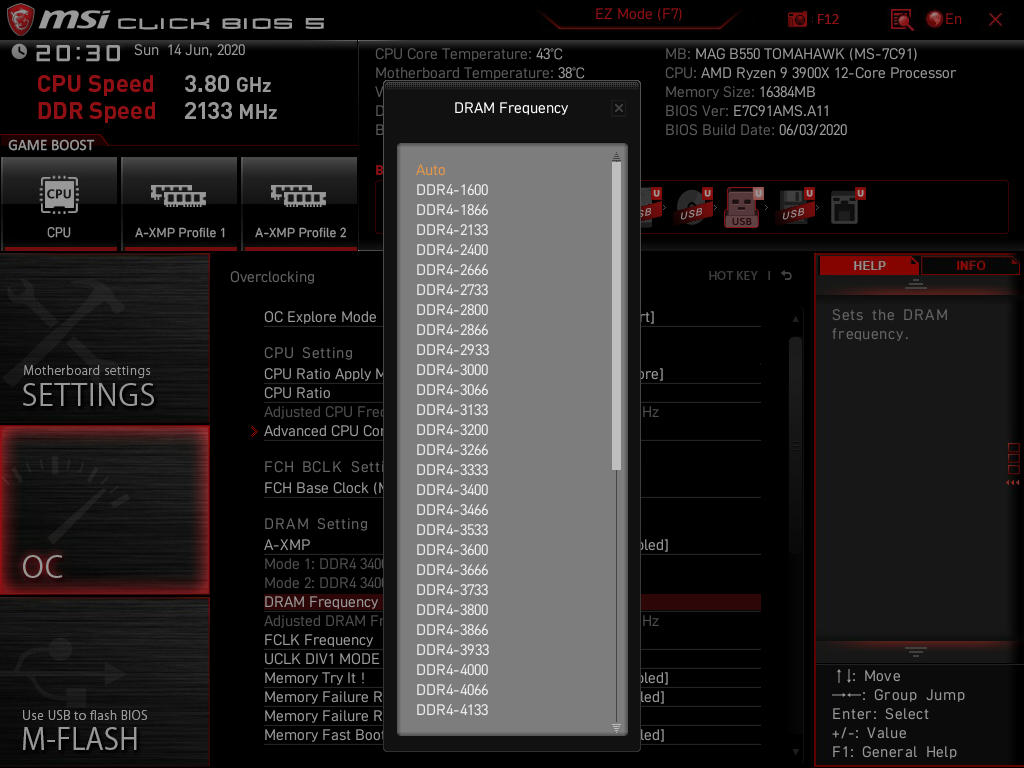

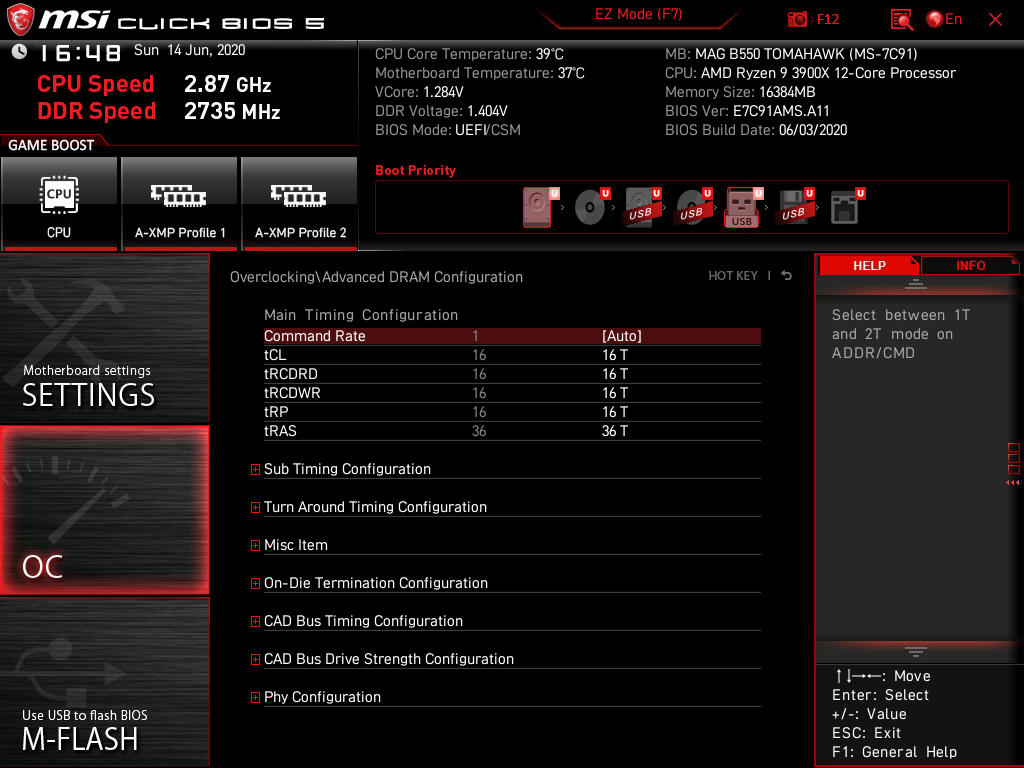

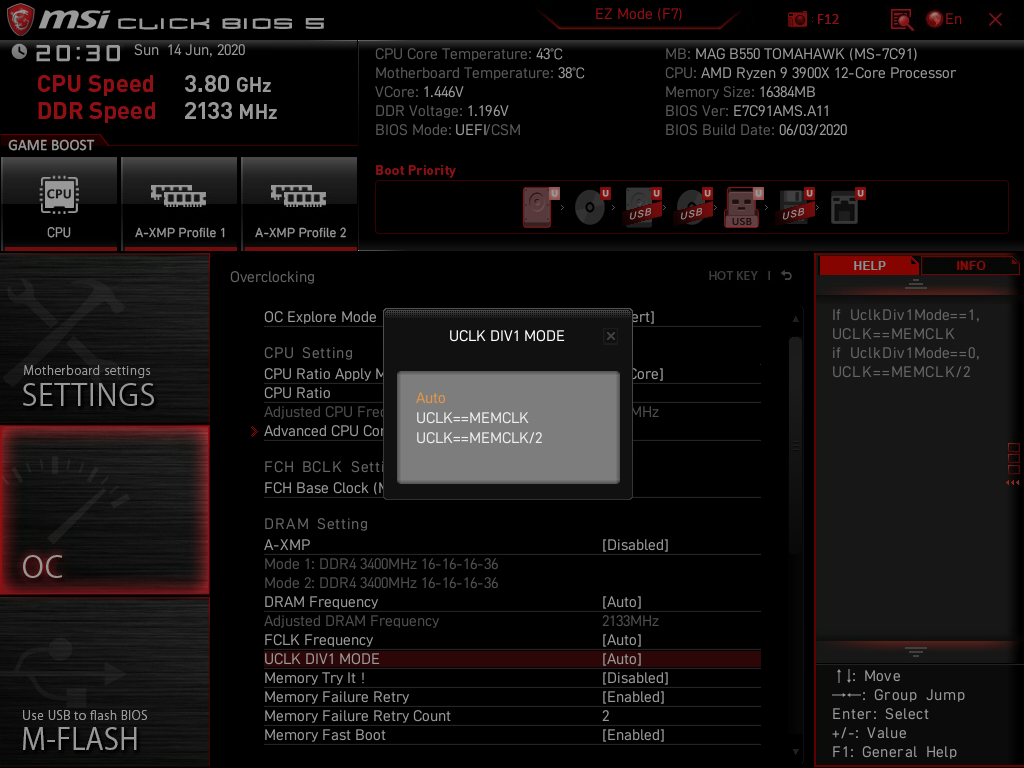

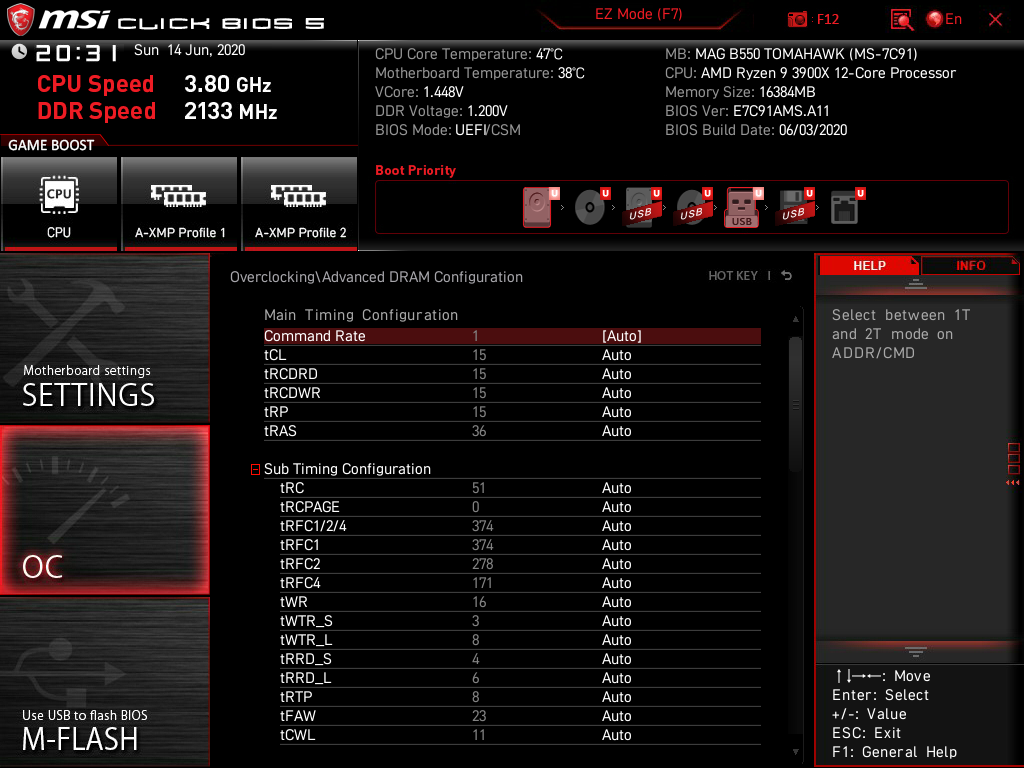

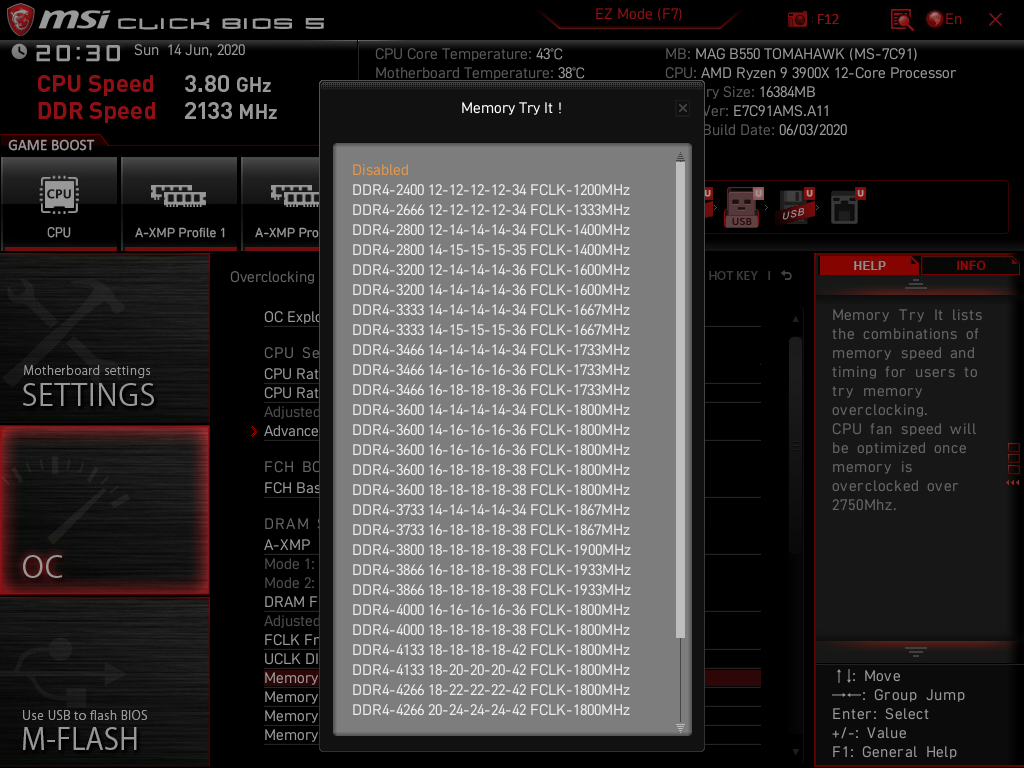

Для памяти есть свой блок с разгонными профилями, их можно быстро перебирать, работая с набором DRAM без известного потенциала.

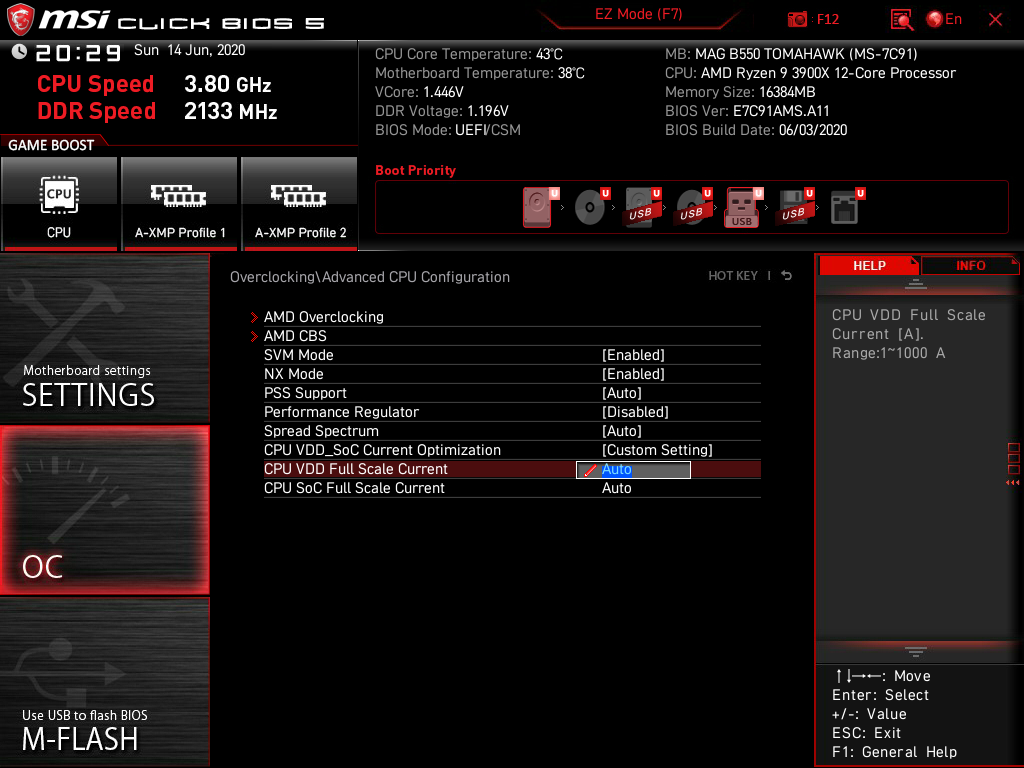

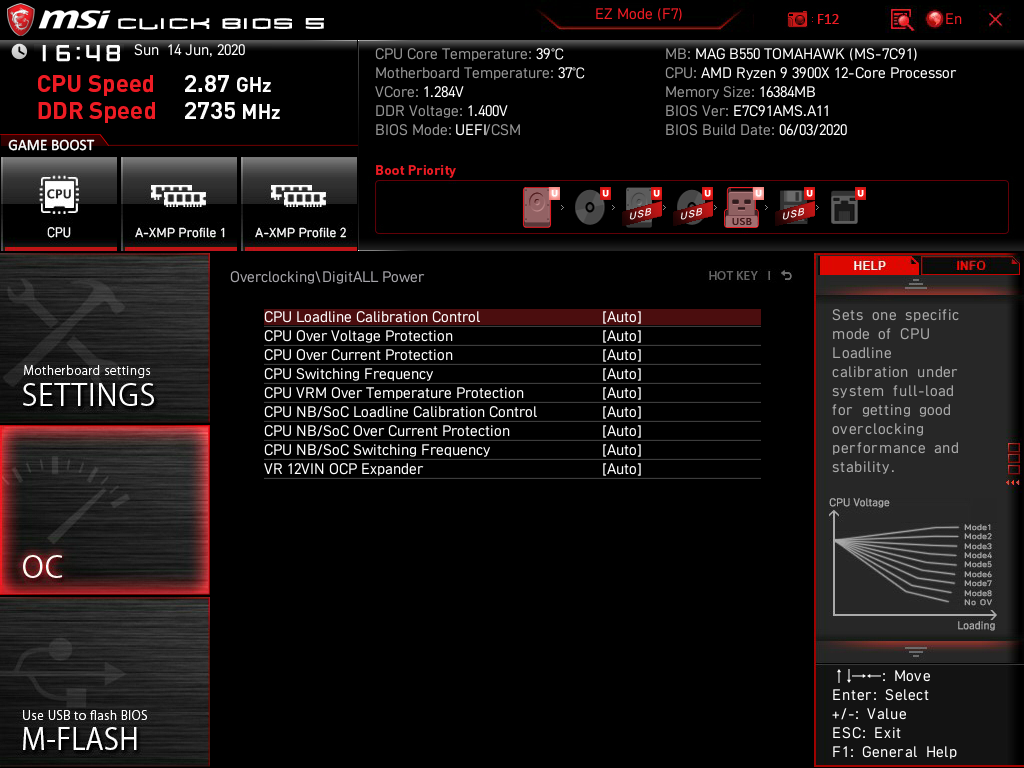

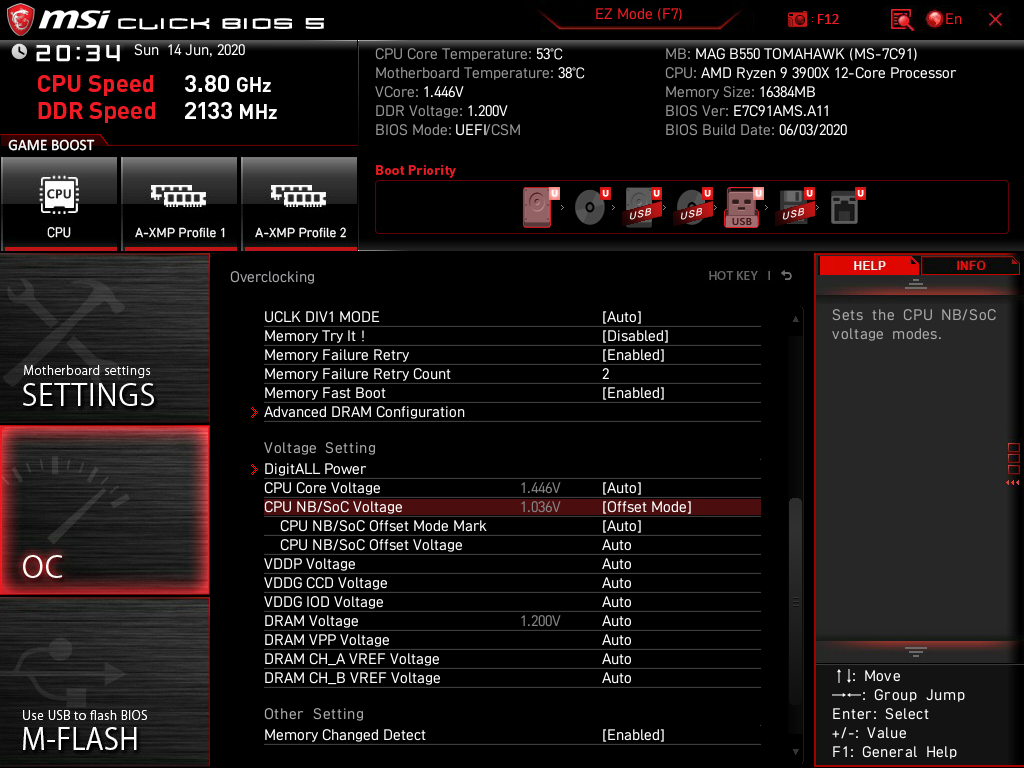

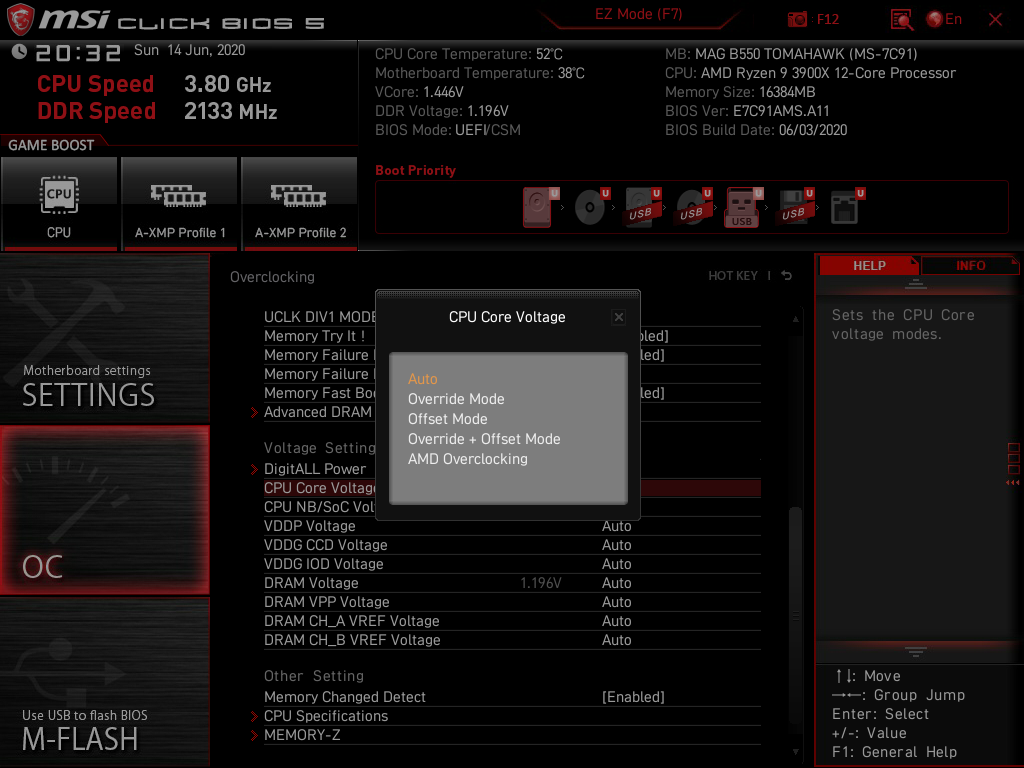

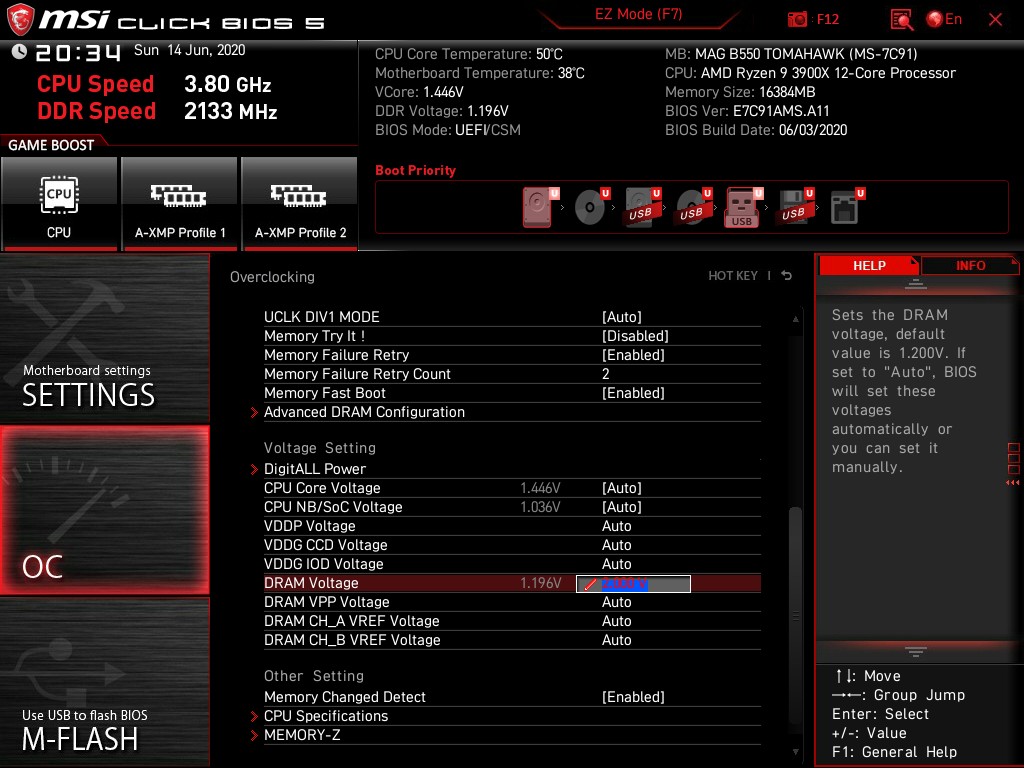

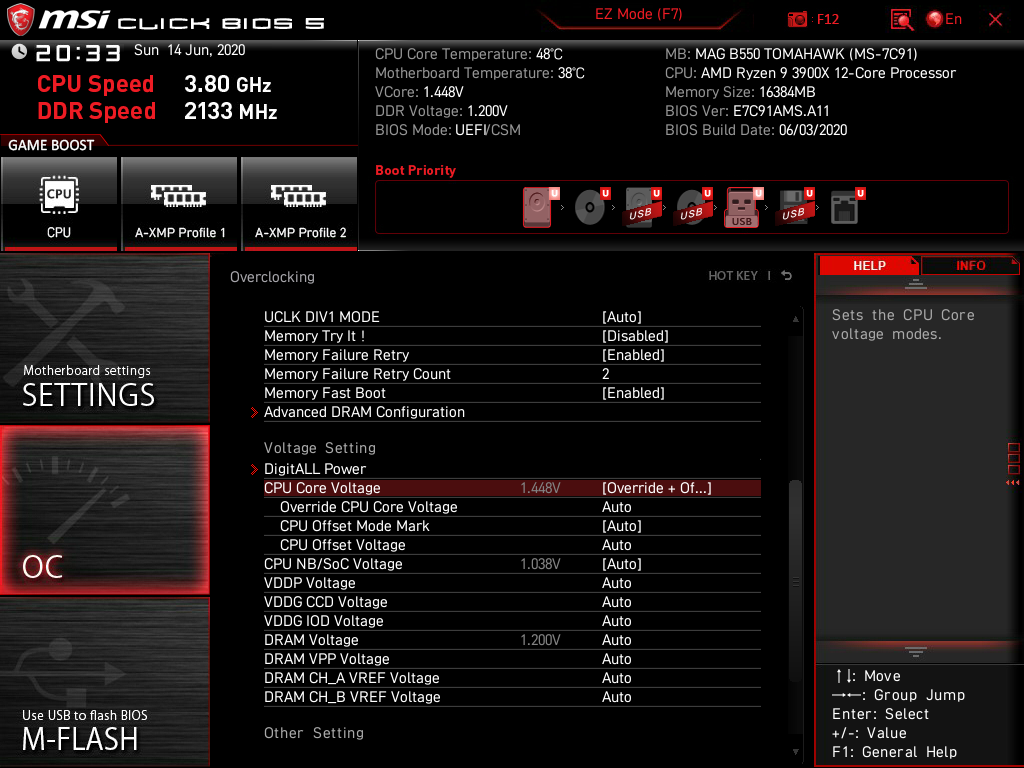

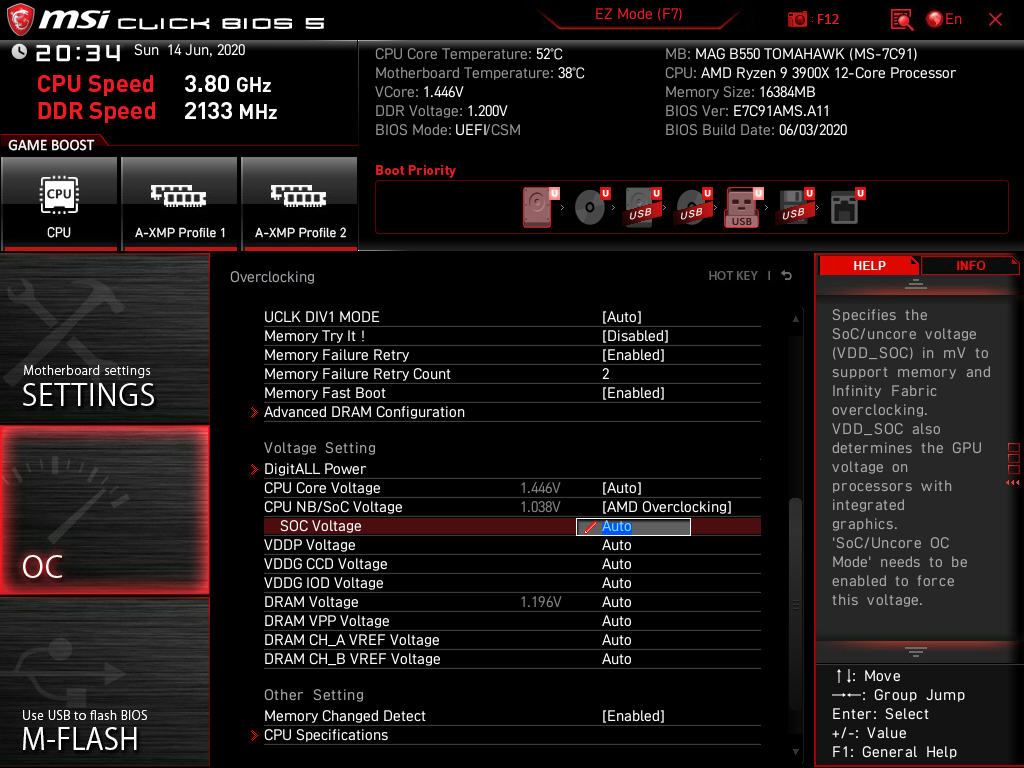

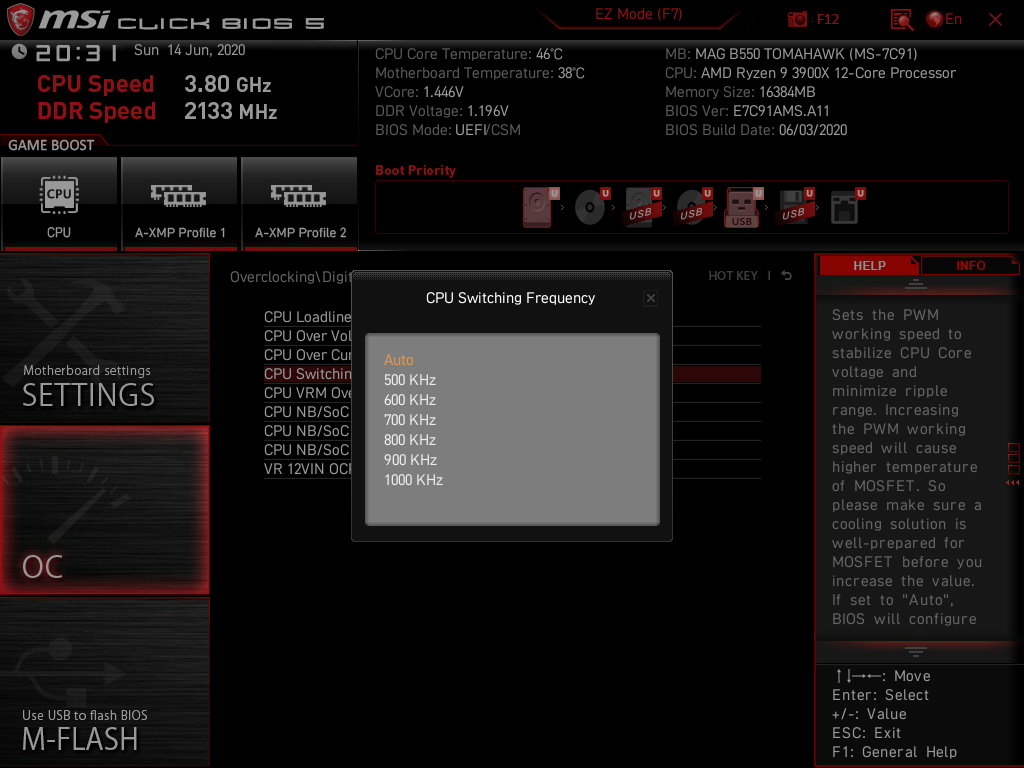

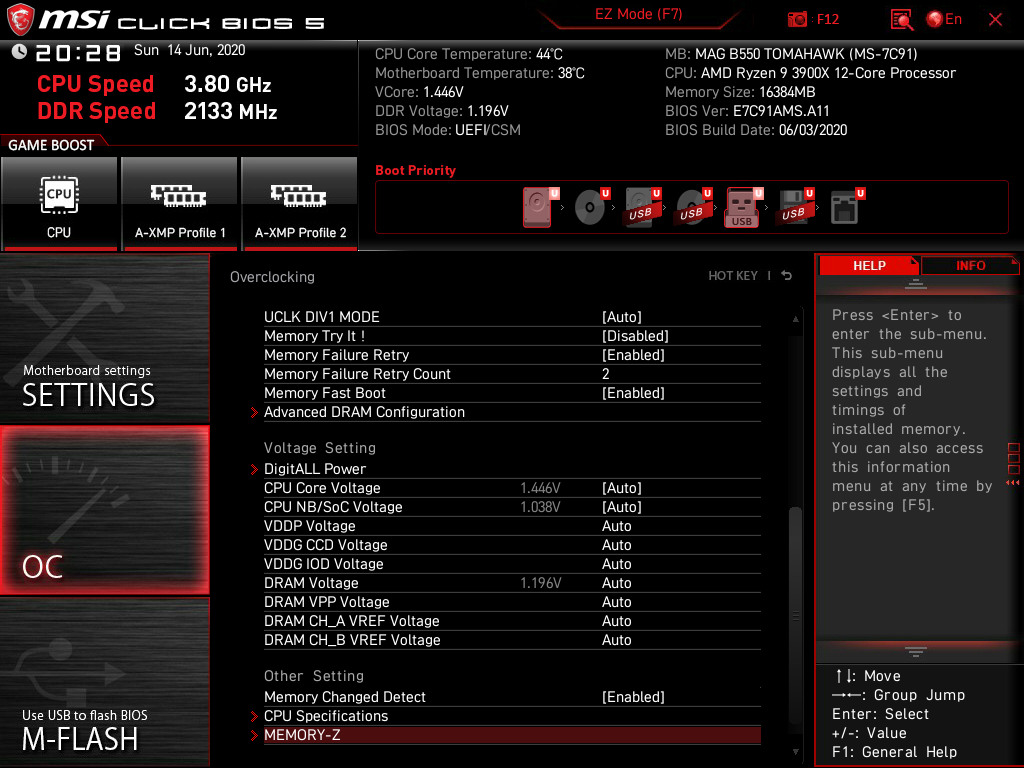

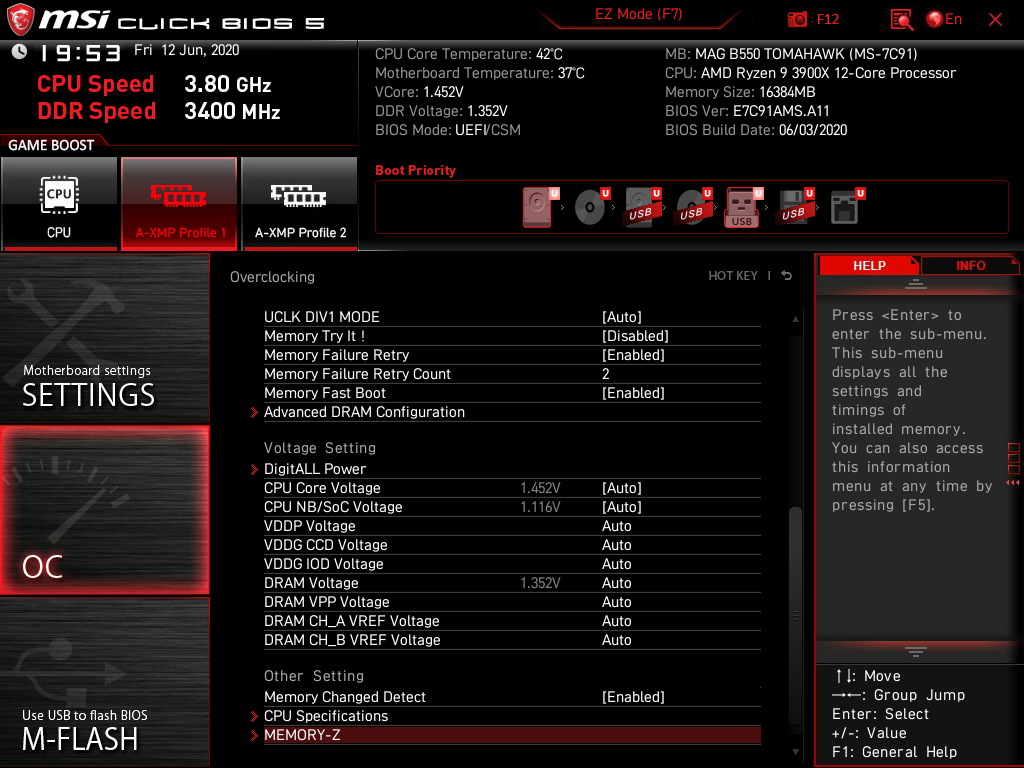

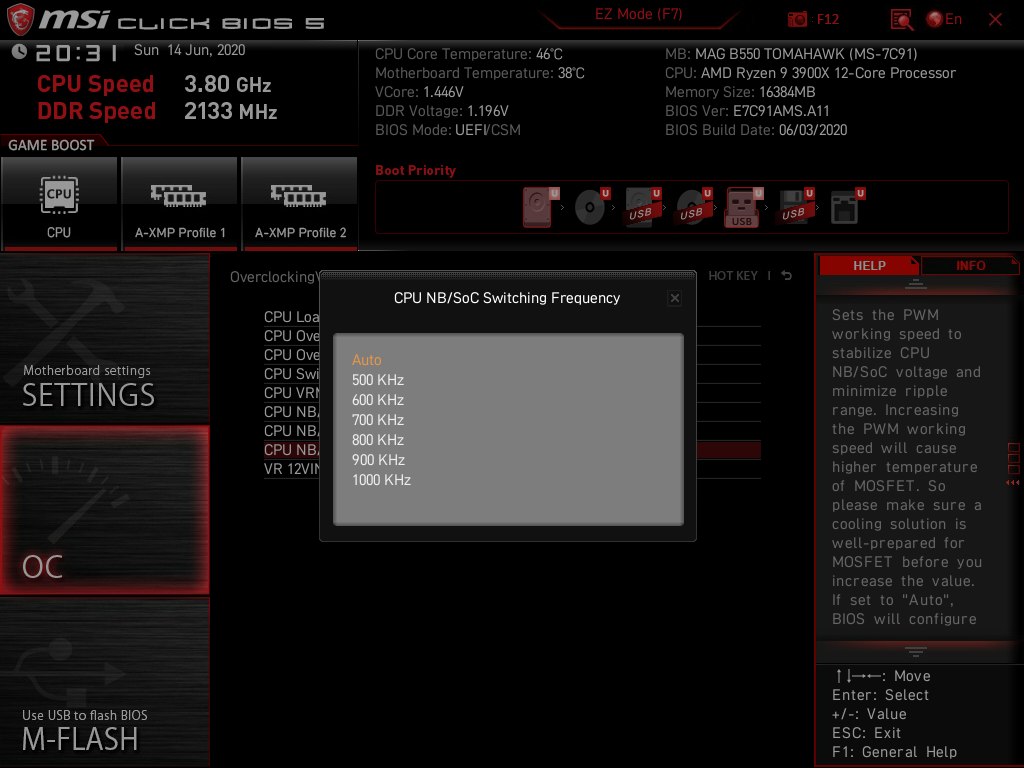

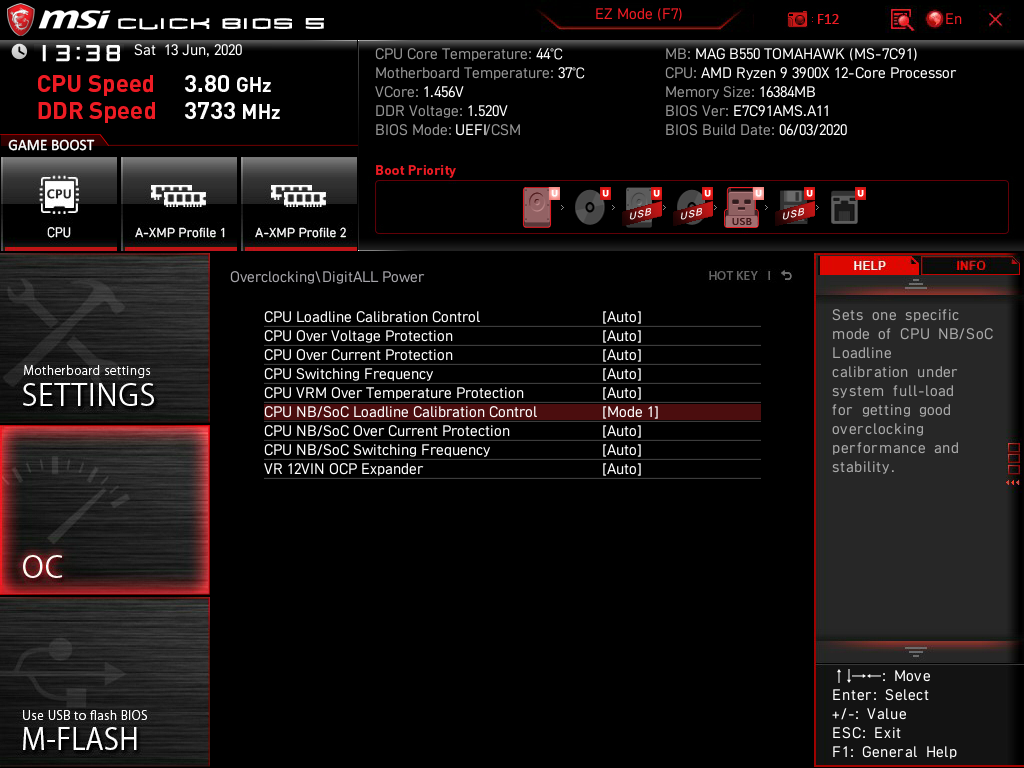

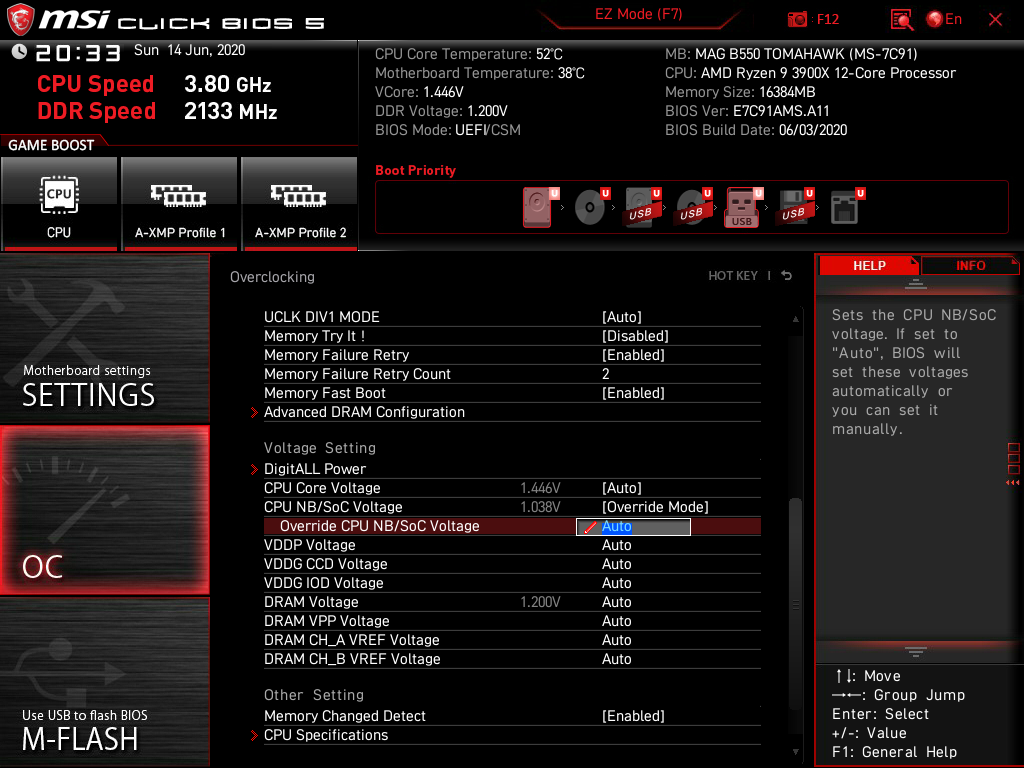

Смена питающих напряжений возможна разными способами, также предусмотрен набор из профилей LLC.

Важные переменные, шаг их изменения размещены в таблице:

Параметр	Диапазон регулировки	Шаг
FCH Base Clock (МГц)	96–120	0,0625
CPU Ratio (Multiplier)	8,00–63,75	0,25
CPU Loadline Calibration Control	Auto/Mode 1…8	1
Override CPU Core Voltage (В)	0,9–1,7	0,0125
CPU Core Voltage Offset (В)	(+/-) 0,0125–0,45	0,0125

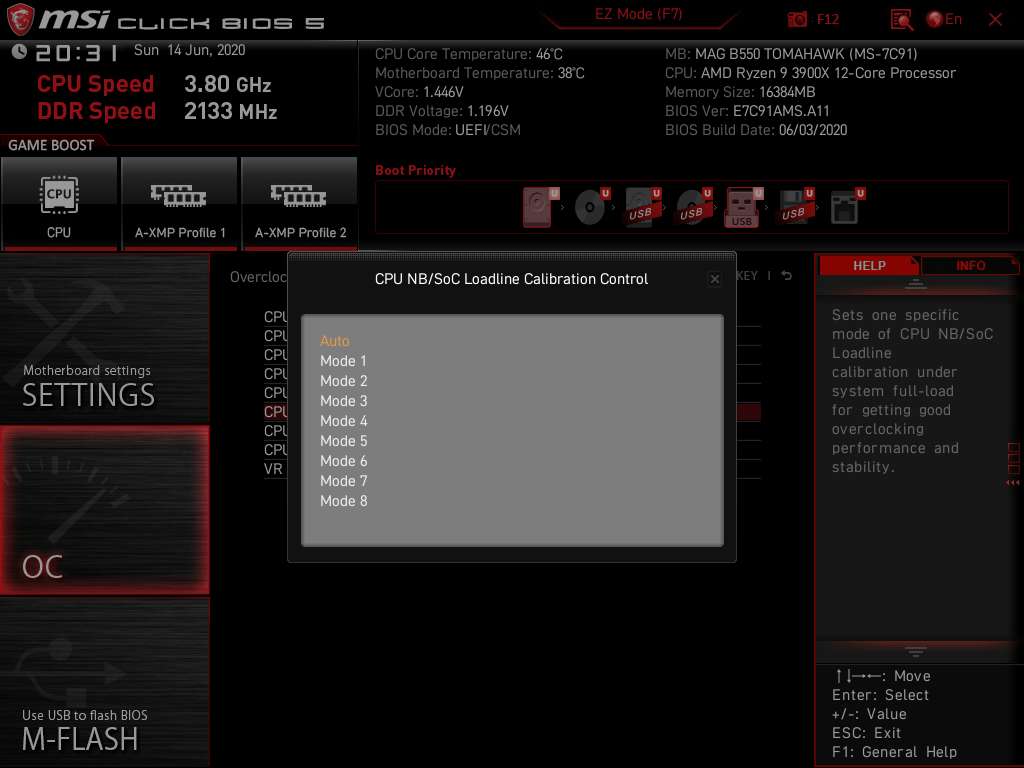

CPU NB/SoC Loadline Calibration Control	Auto/Mode 1…8	1
Override CPU NB/SoC Voltage (В)	0,9–1,35	0,0125
CPU NB/SoC Voltage Offset (В)	(+/-) 0,0125–0,3	0,0125
FCLK Frequency (МГц)	667–1333 1367–2500 2550–3000	133,33 33,33 50
DRAM Frequency (МГц)	1600–2666 2733–5000 5100–6000	266,7 66,7 100
DRAM Voltage (B)	0,8–2,0	0,01
GFX Clock Frequency (МГц)	200–2000	1
GFX Core voltage (В)	0,9–1,35	0,0125

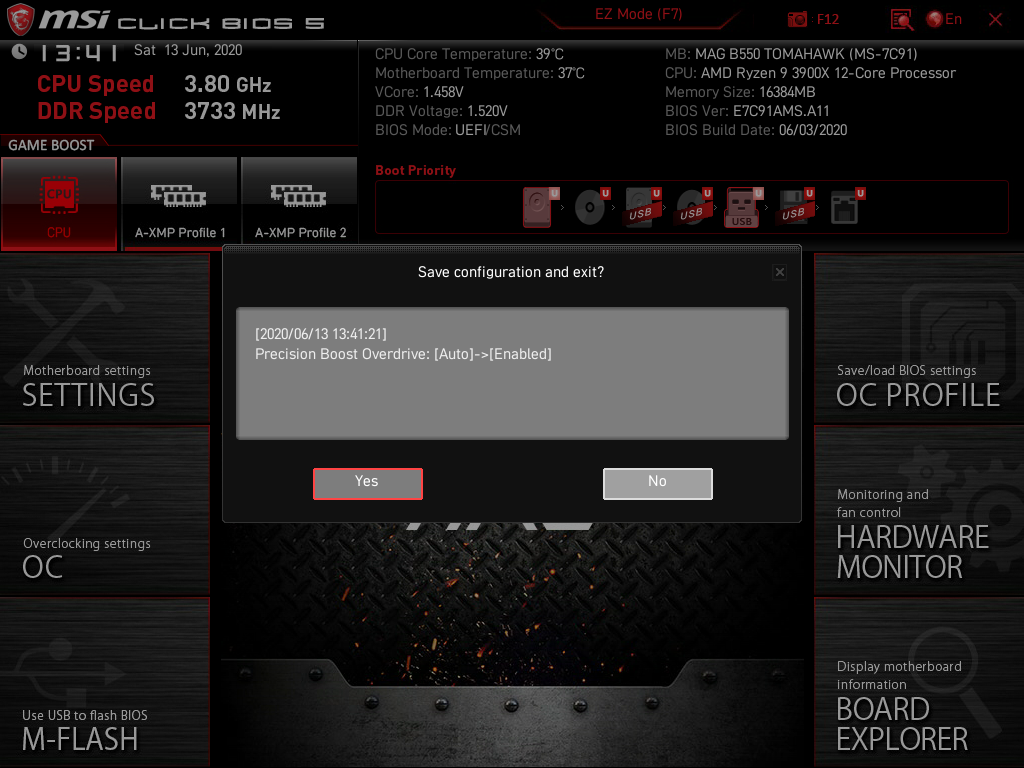

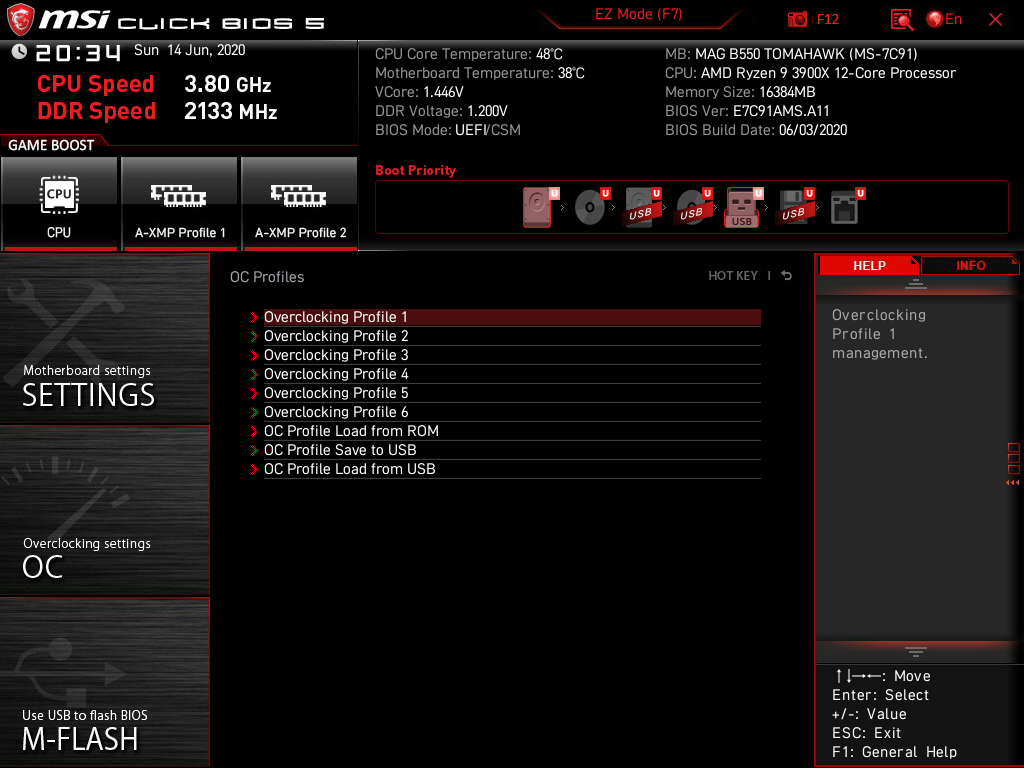

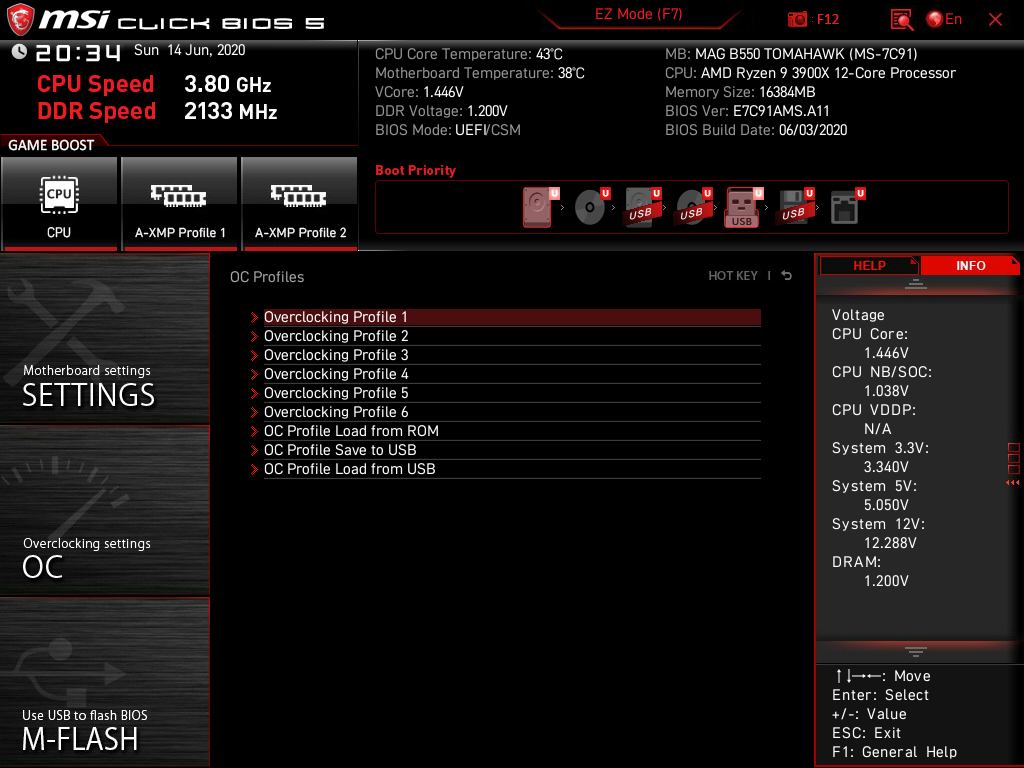

Для хранения настроек системы предусмотрено шесть профилей, а ещё можно привлечь съёмный накопитель и тогда их число уже будет куда большим. Board Explorer функционировал без замечаний.

Формальной поддержки APU предыдущих поколений нет, но тестовый Ryzen 5 2400G заработал без каких-либо дополнительных усилий. Снизился предел по установке возможной частоты ОЗУ, вариантов по модификации напряжения CPU и SOC стало меньше, зато ничуть не изменился верхний предел для напряжения DRAM, вместе с небольшим шагом изменения это даёт возможность разгона ОЗУ в широких пределах. Все наличествующие датчики на борту платы продолжили функционировать. Больше информации можно получить на скриншотах, доступных по этой ссылке.

Комплектное ПО

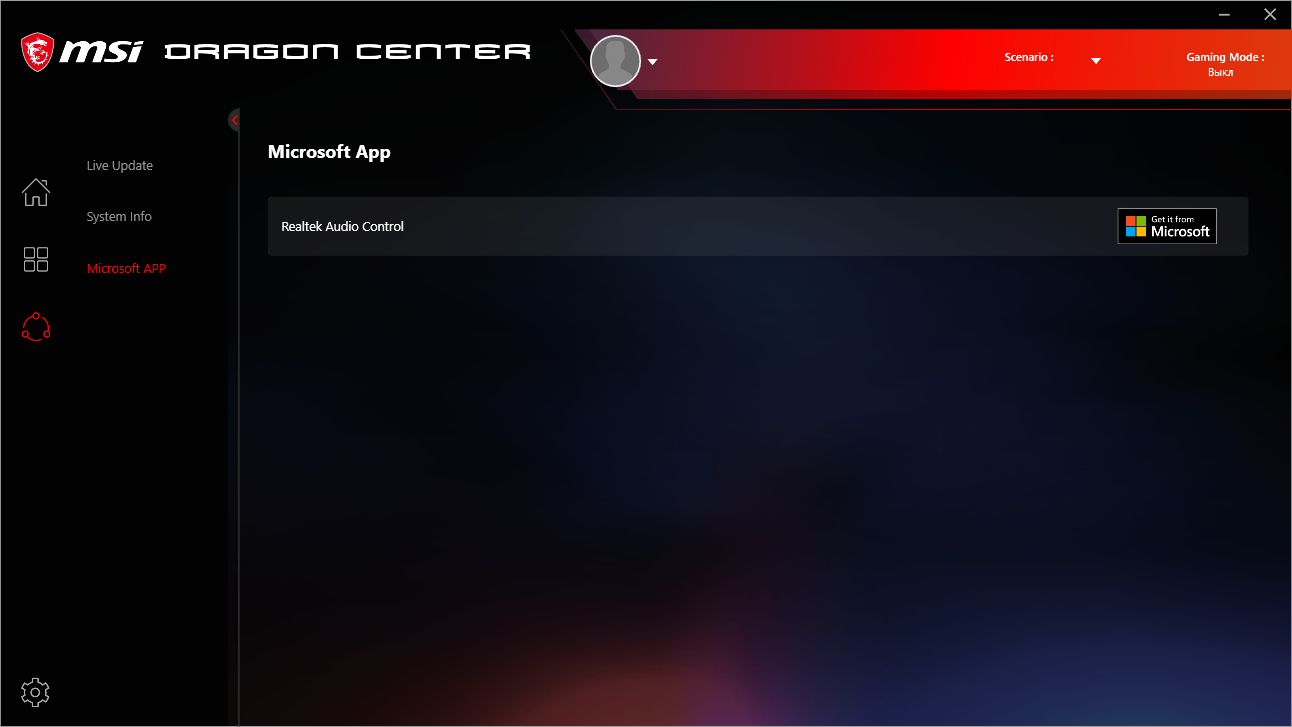

В комплекте ПО устройства предыдущего поколения с «вывеской» Tomahawk не было программных бонусов для звуковой подсистемы. Ничего не поменялось и сейчас, более того, отсутствует уже RAMDisk. Все наработки объединены в единый программный Dragon Center.

Программное обеспечение

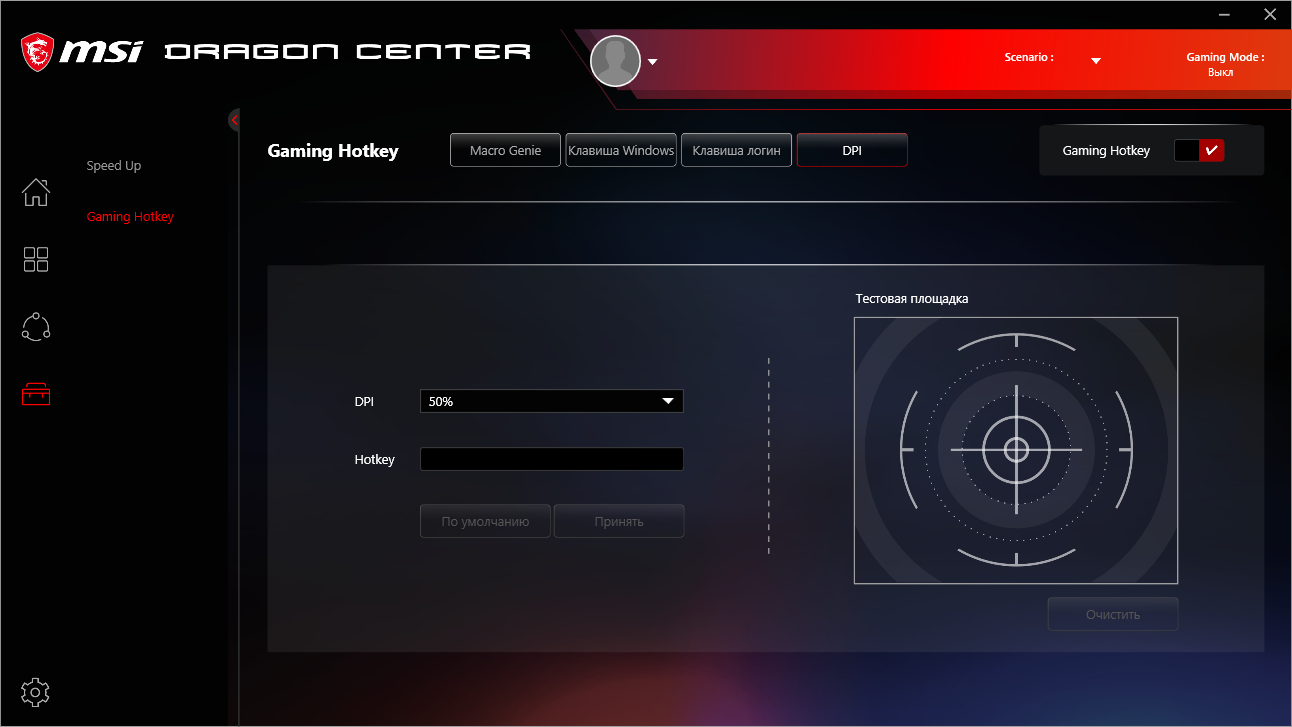

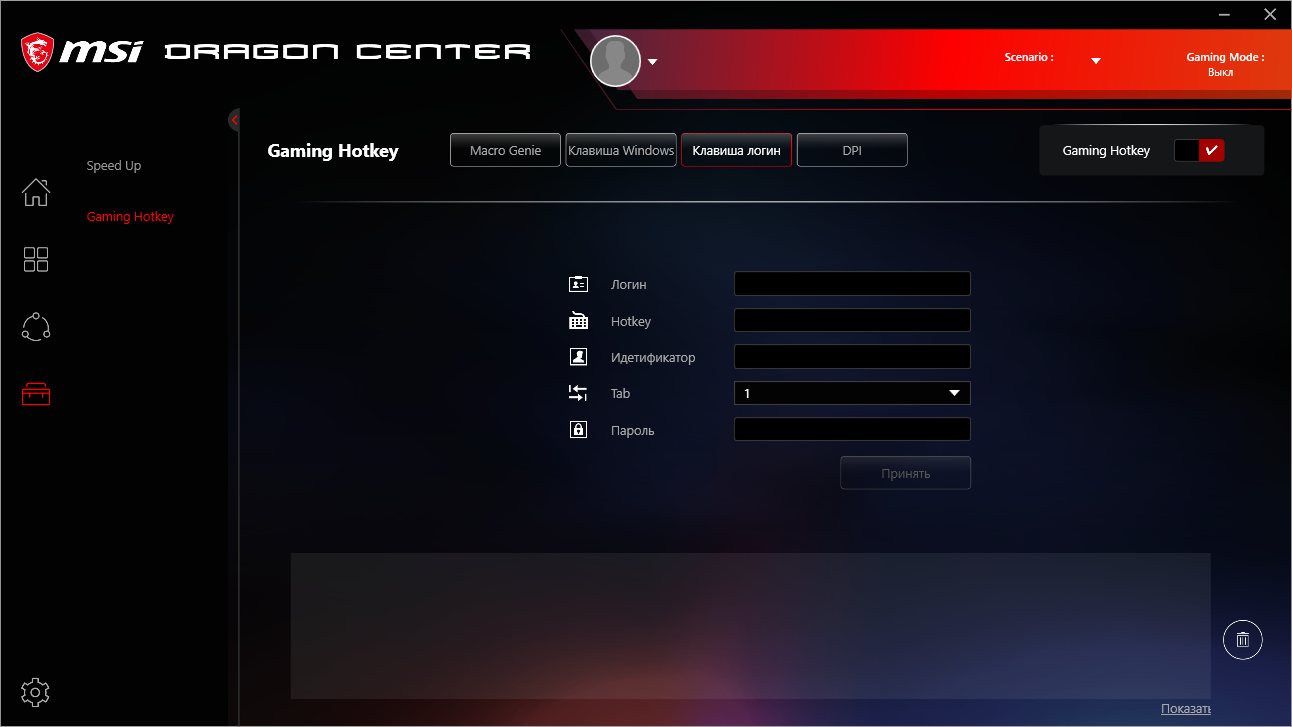

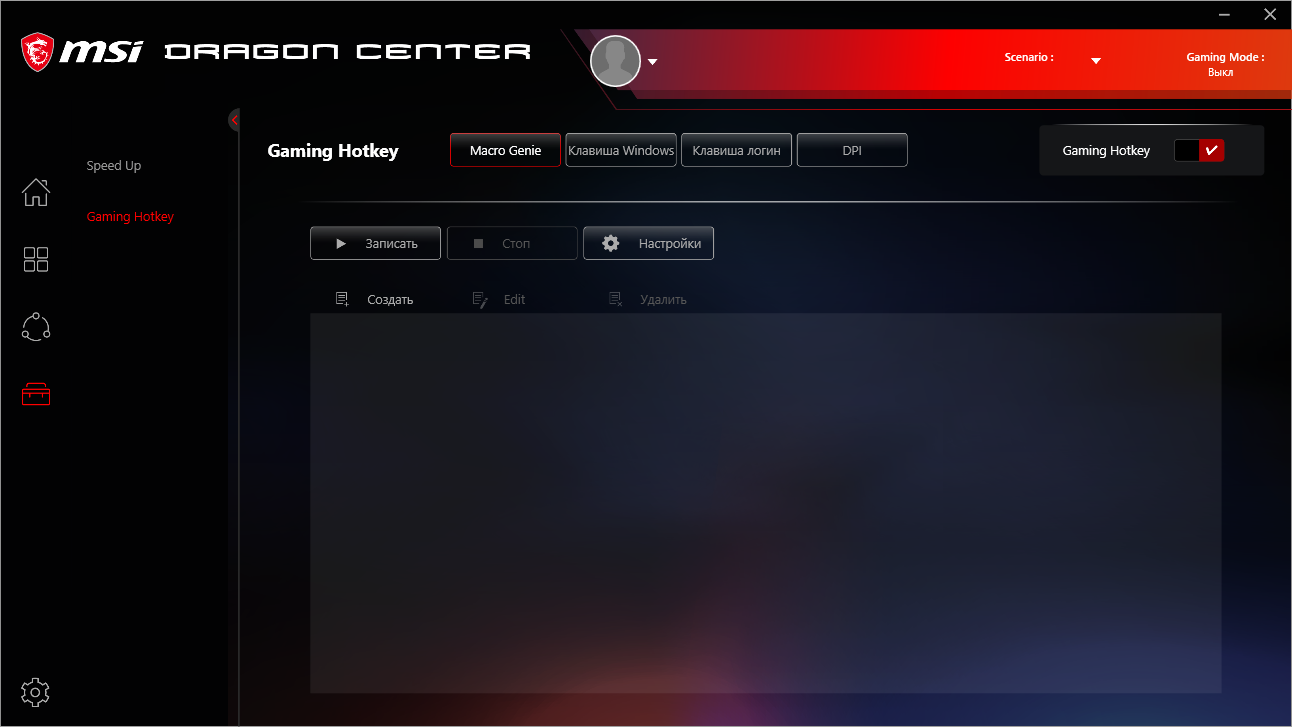

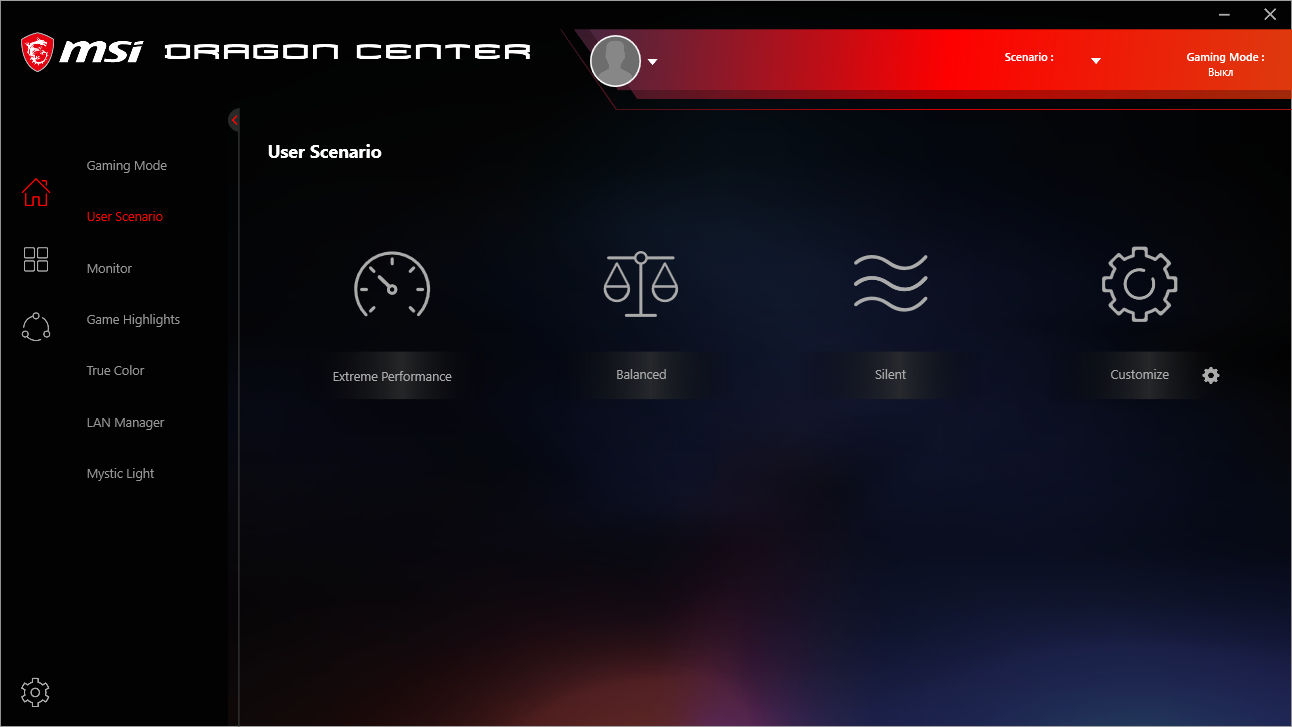

Фирменное	Dragon Center (Game Highlights, Gaming Hotkey, Lan Manager, Live Update, Mystic Light, Smart Tool, Speed Up (X Boost), Super Charger, System Info, True Color)
Дополнительное	MSI GAMING CPU-Z (freeware)

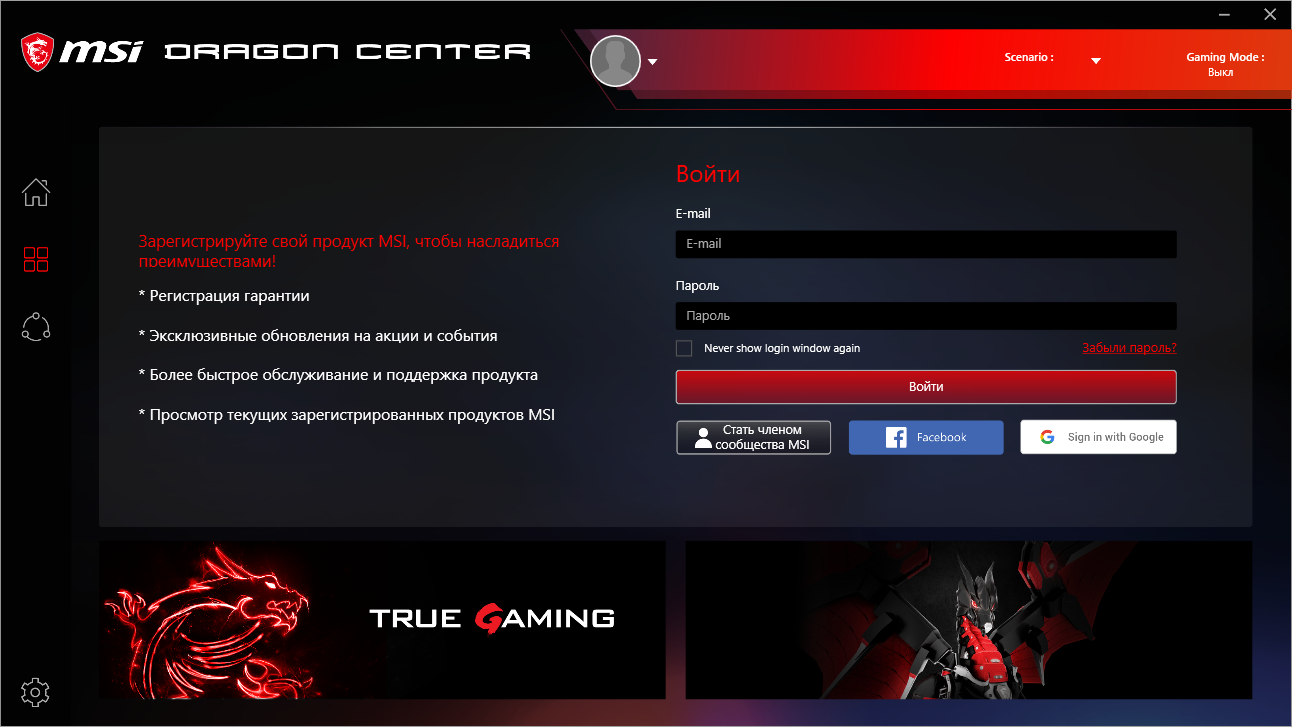

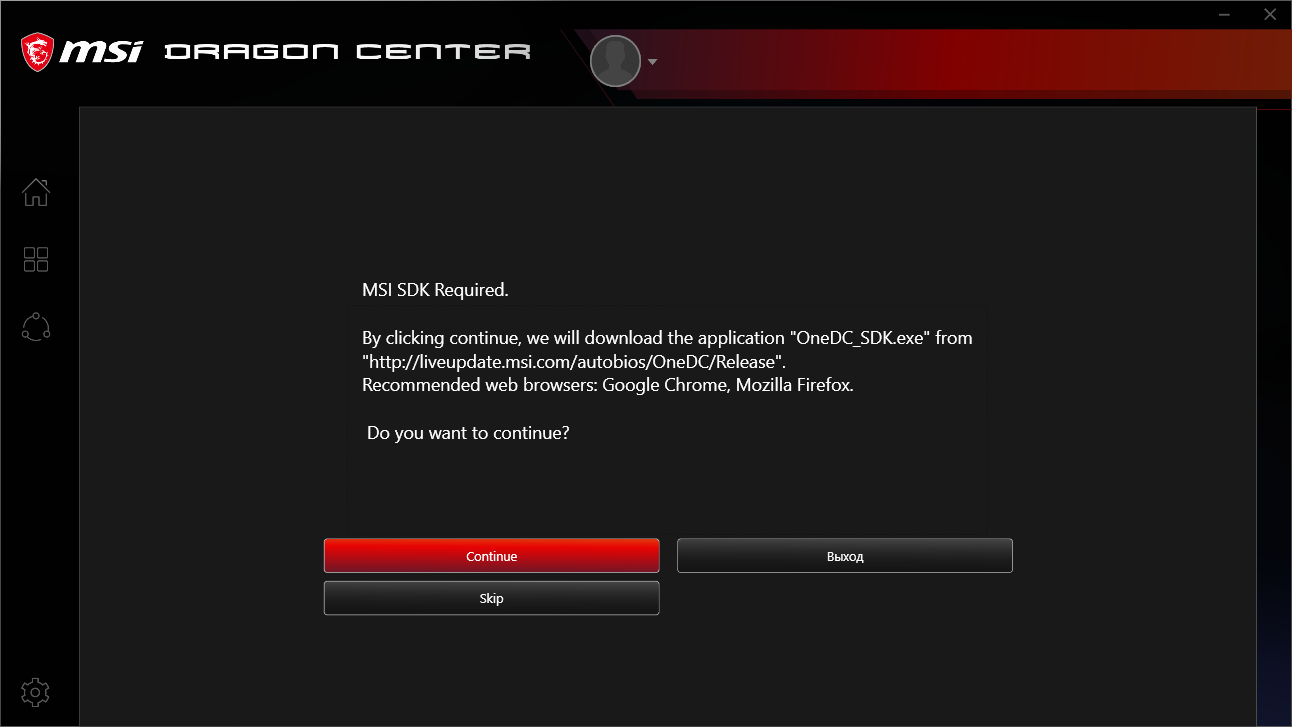

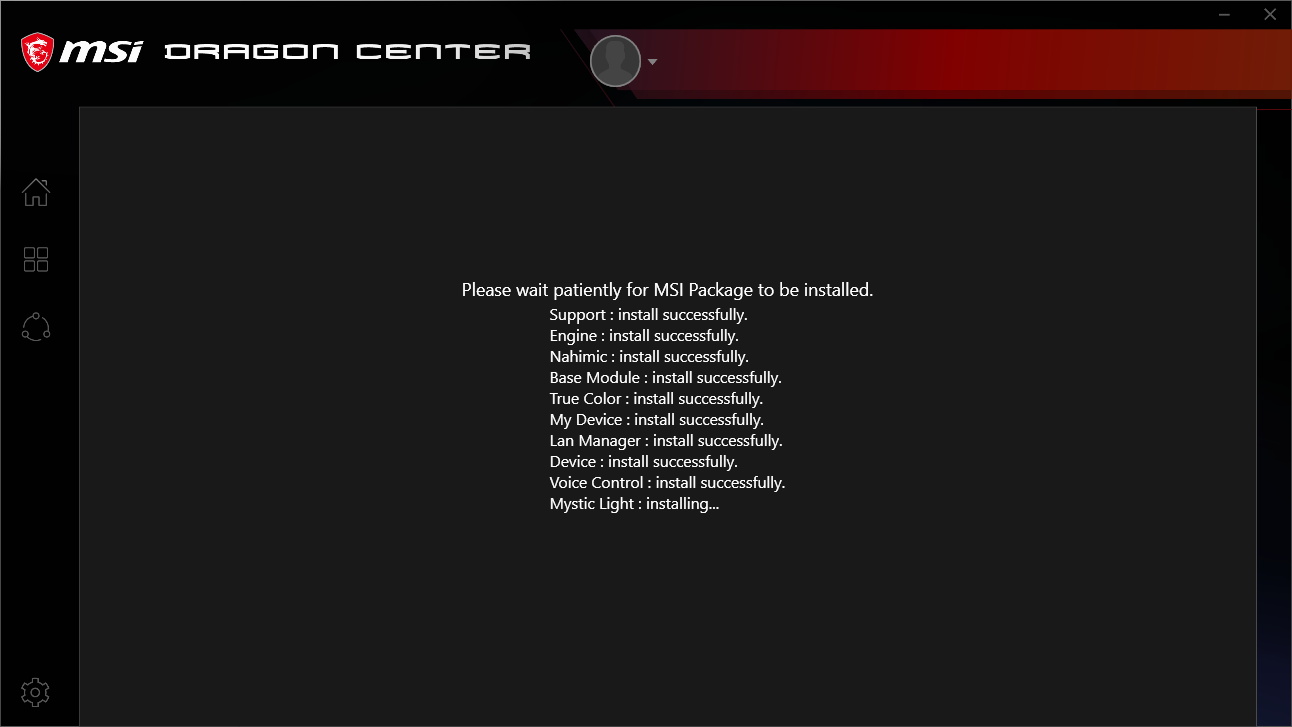

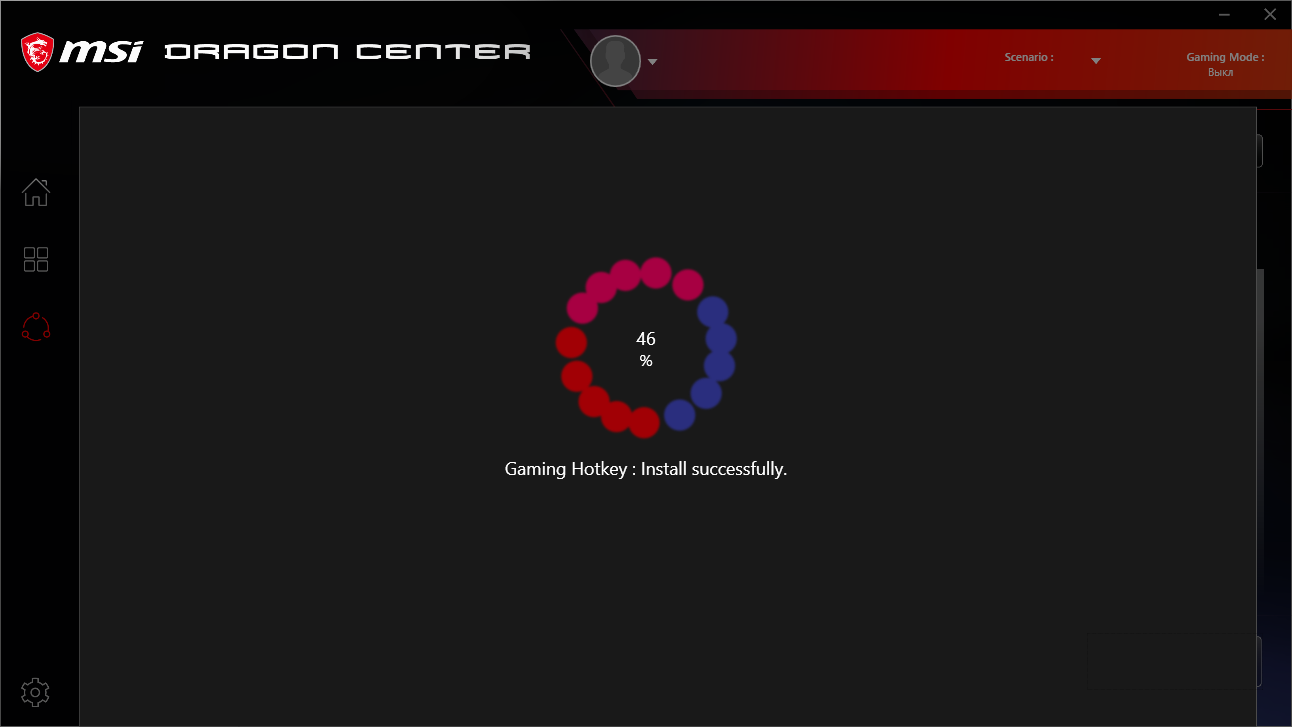

Первоначальная установка достаточно длительная и требует запастить терпением. Общая идея организации не менялась с момента изучения возможностей устройств на базе AMD X570. Имеется особый Gaming Mode, есть и всё те же четыре профиля «производительности». Один из них доступен для редактирования.

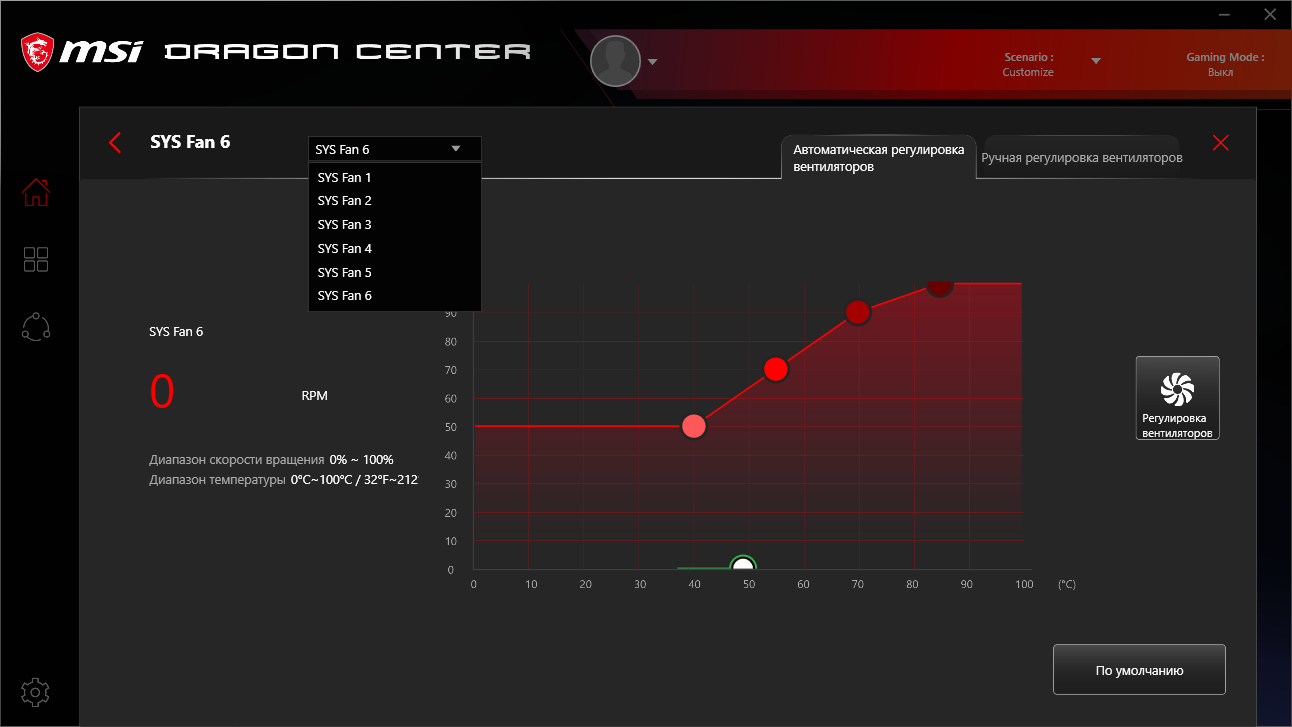

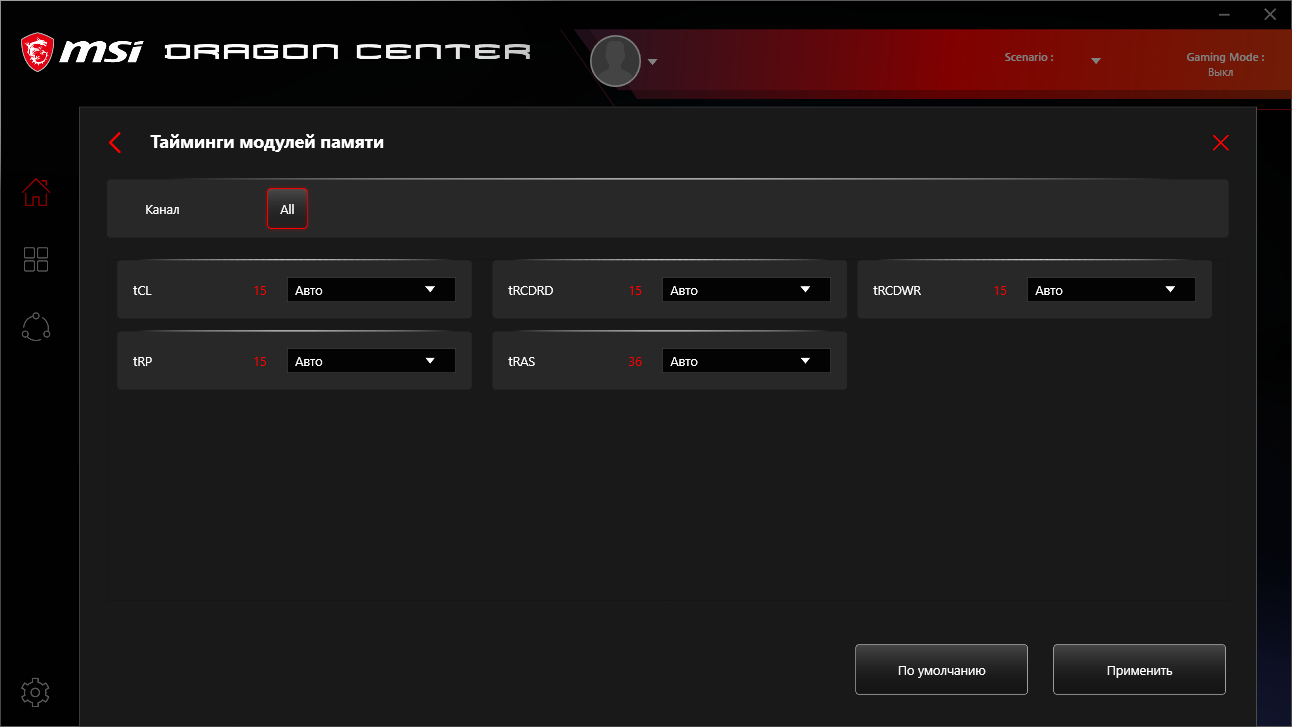

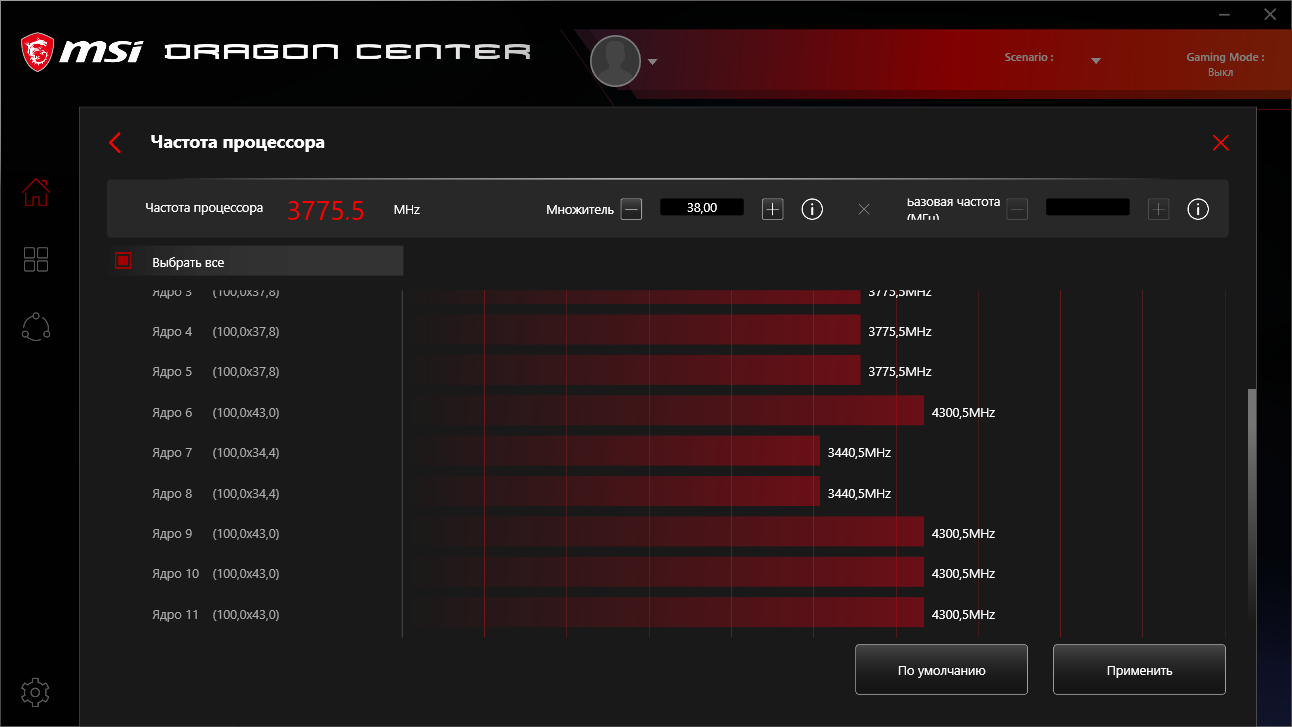

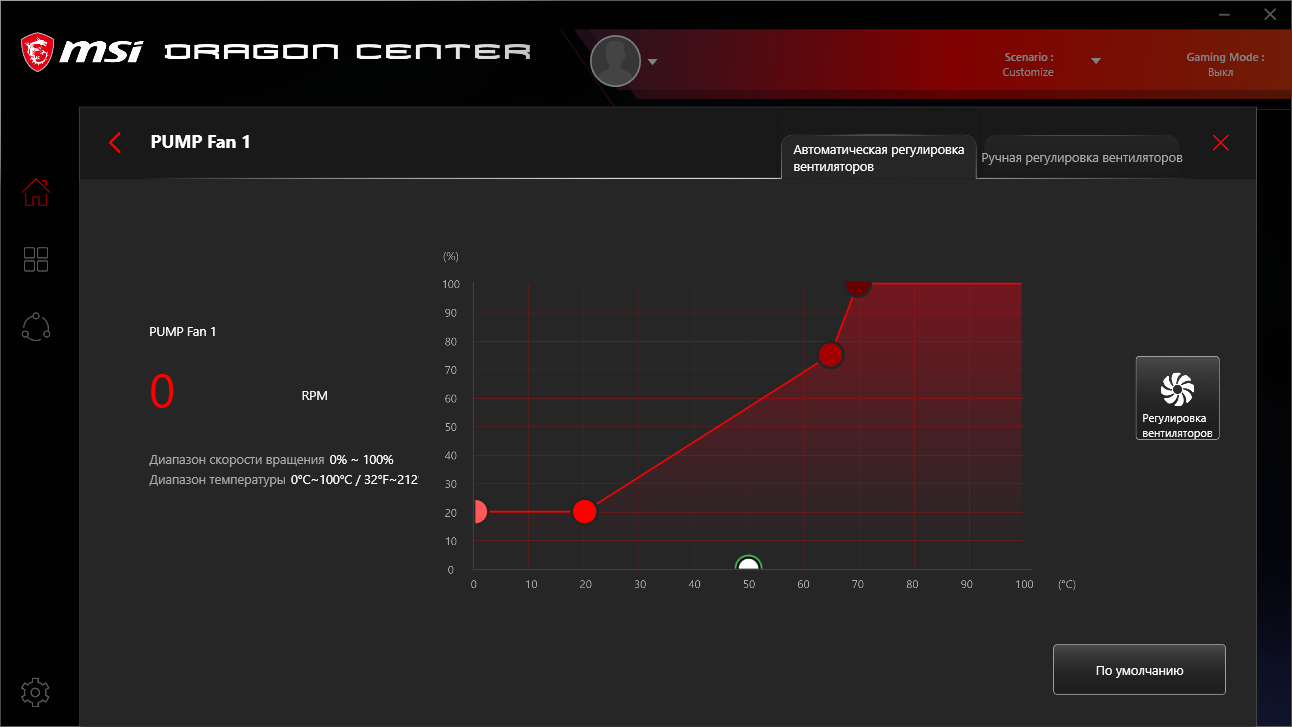

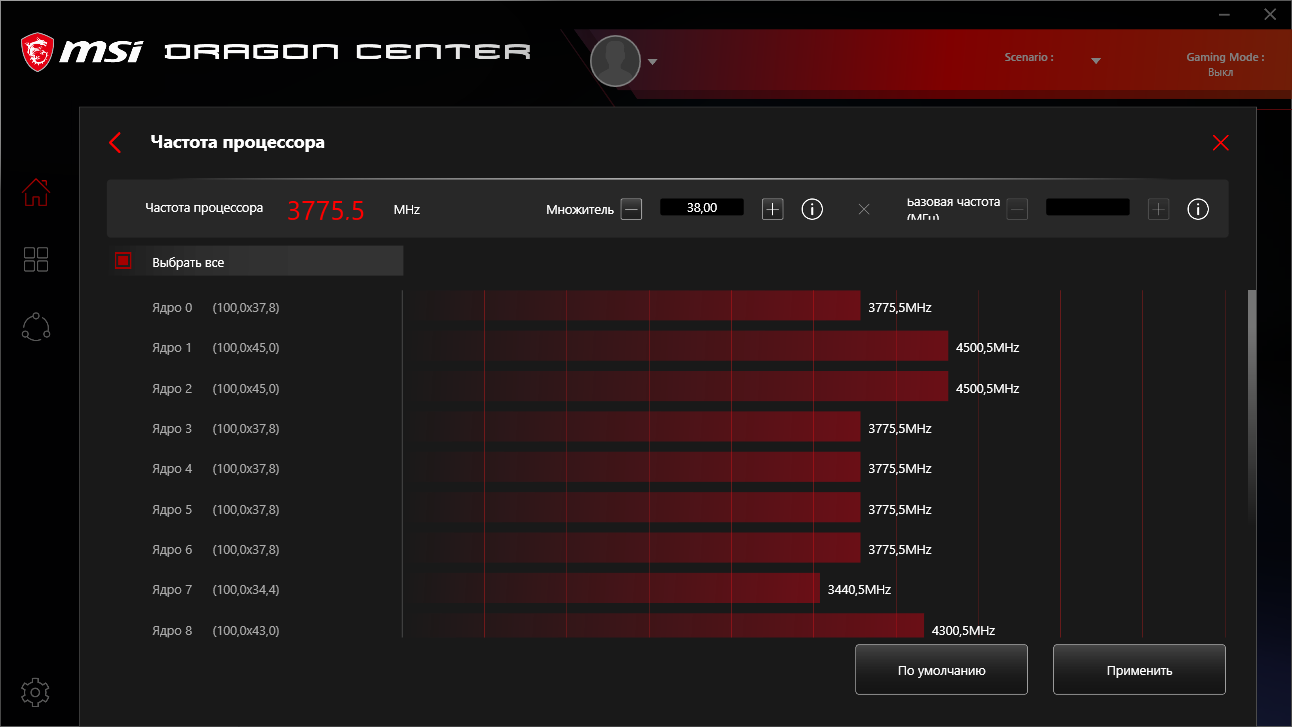

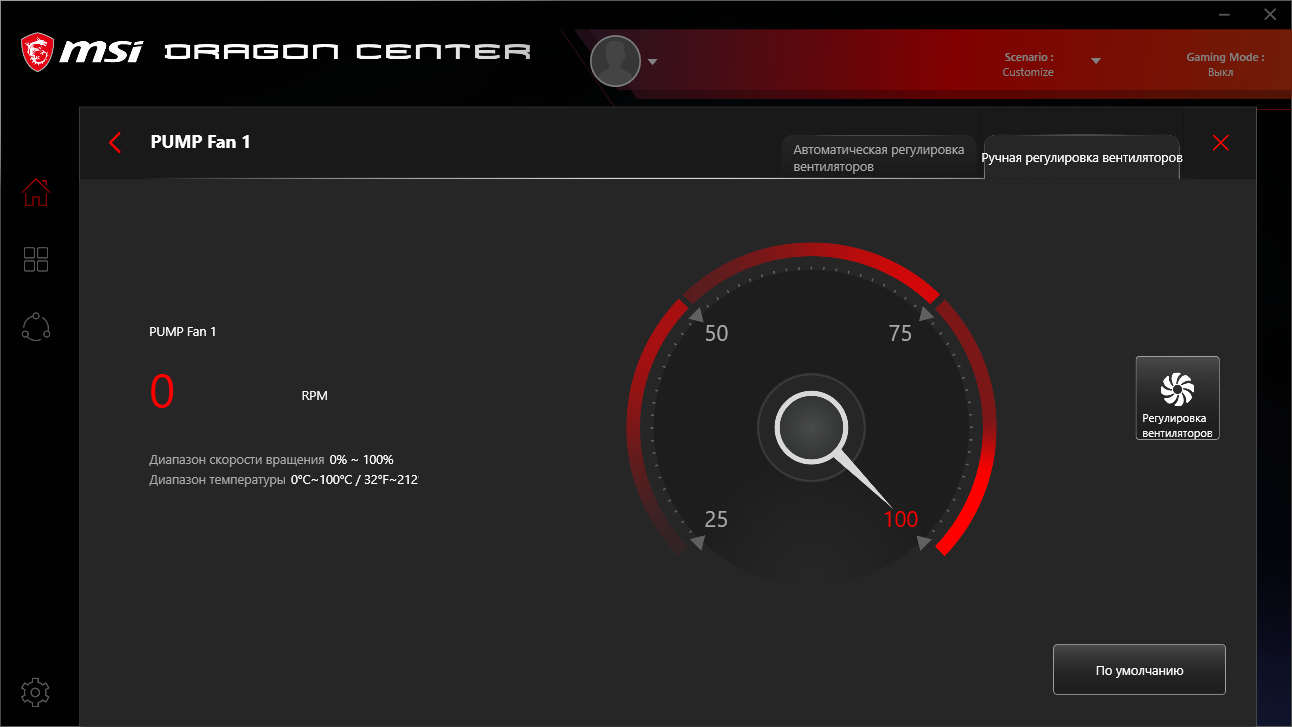

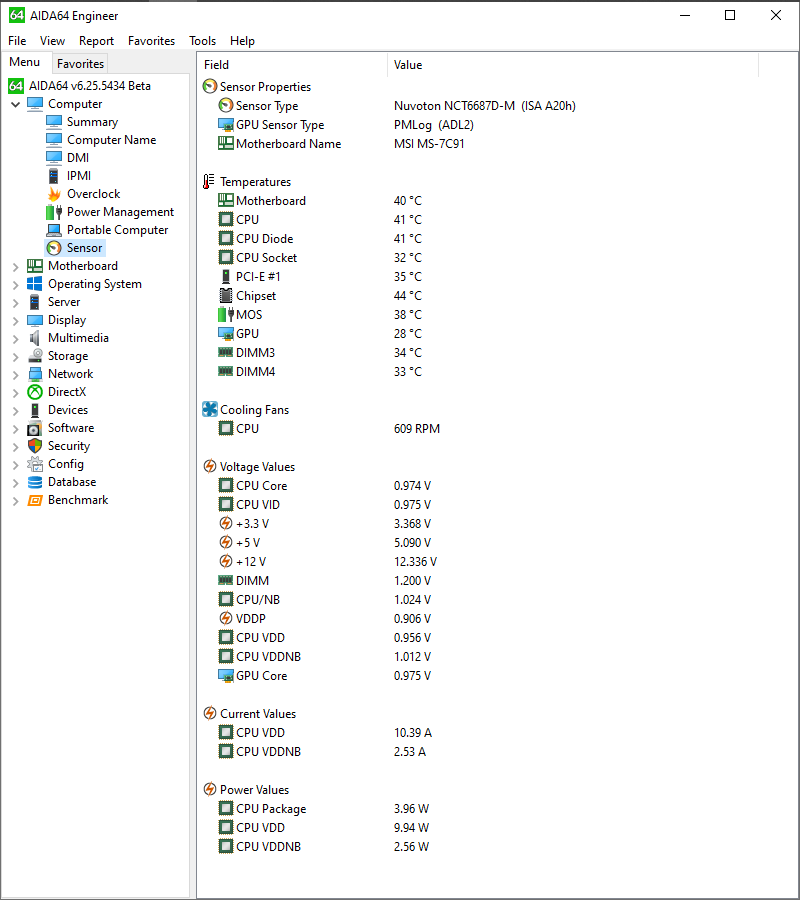

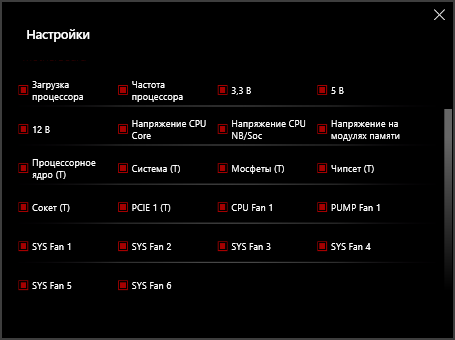

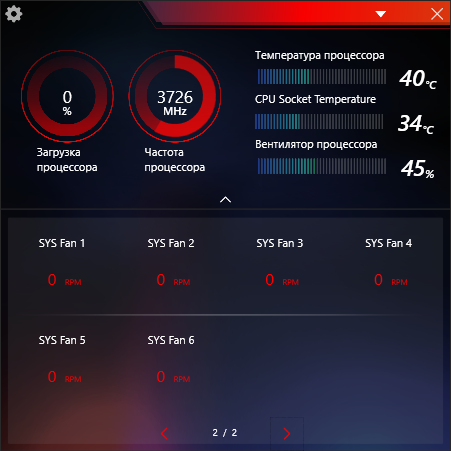

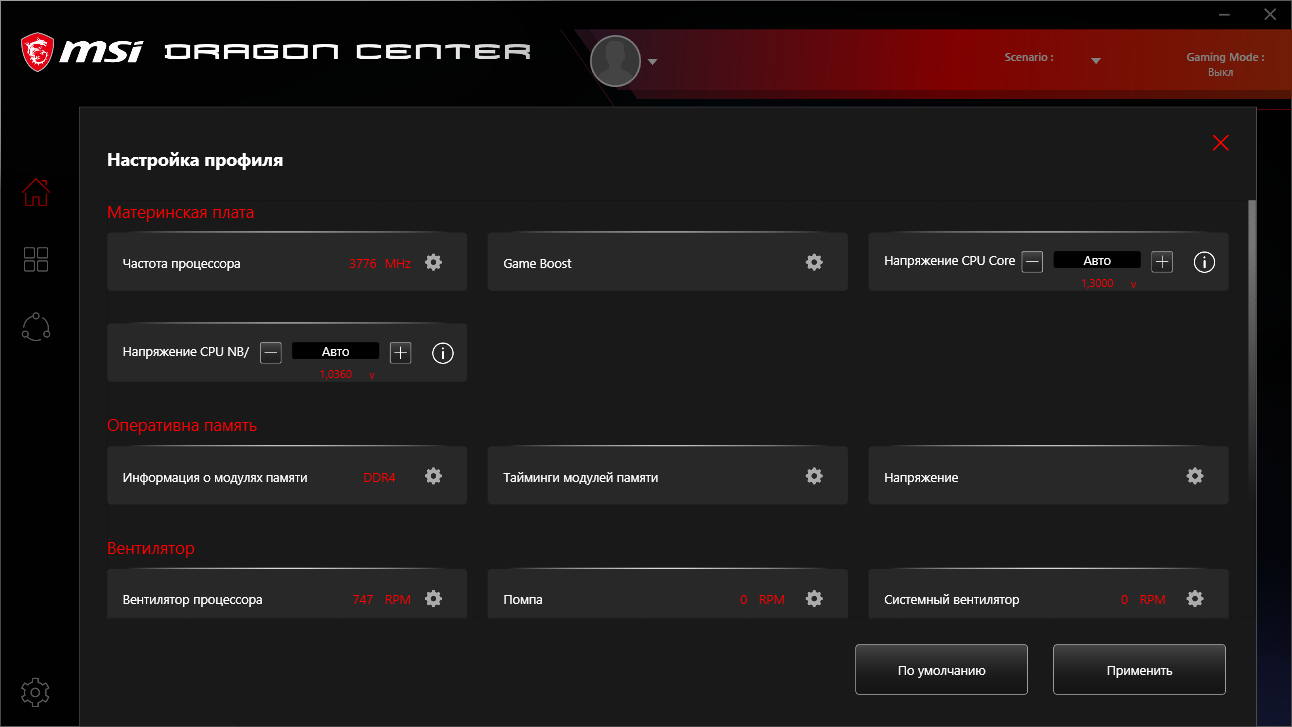

Наглядно реализован мониторинг системных переменных. Предусмотрено вынесение отдельного окна вне общей оболочки с выбором нужных элементов. Game Highlights представляет собой модуль OSD с теми же функциями (отдельное название компонента — MSI Companion), а также возможностью автоматического захвата содержимого экрана (в списке поддерживаемых игр).

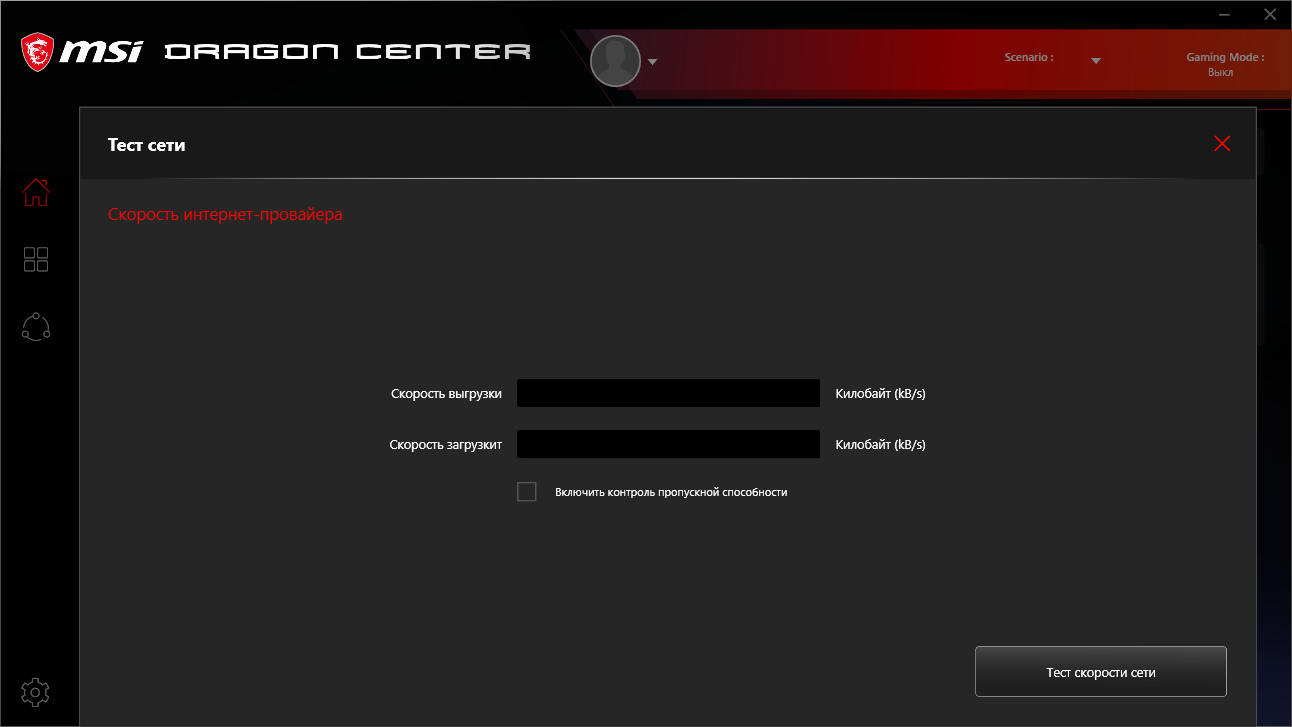

Lan Manager предоставляет возможность распределения приоритетов среди сетевых приложений, наработки основаны на cFosSpeed. Поддерживаются оба сетевых контроллера.

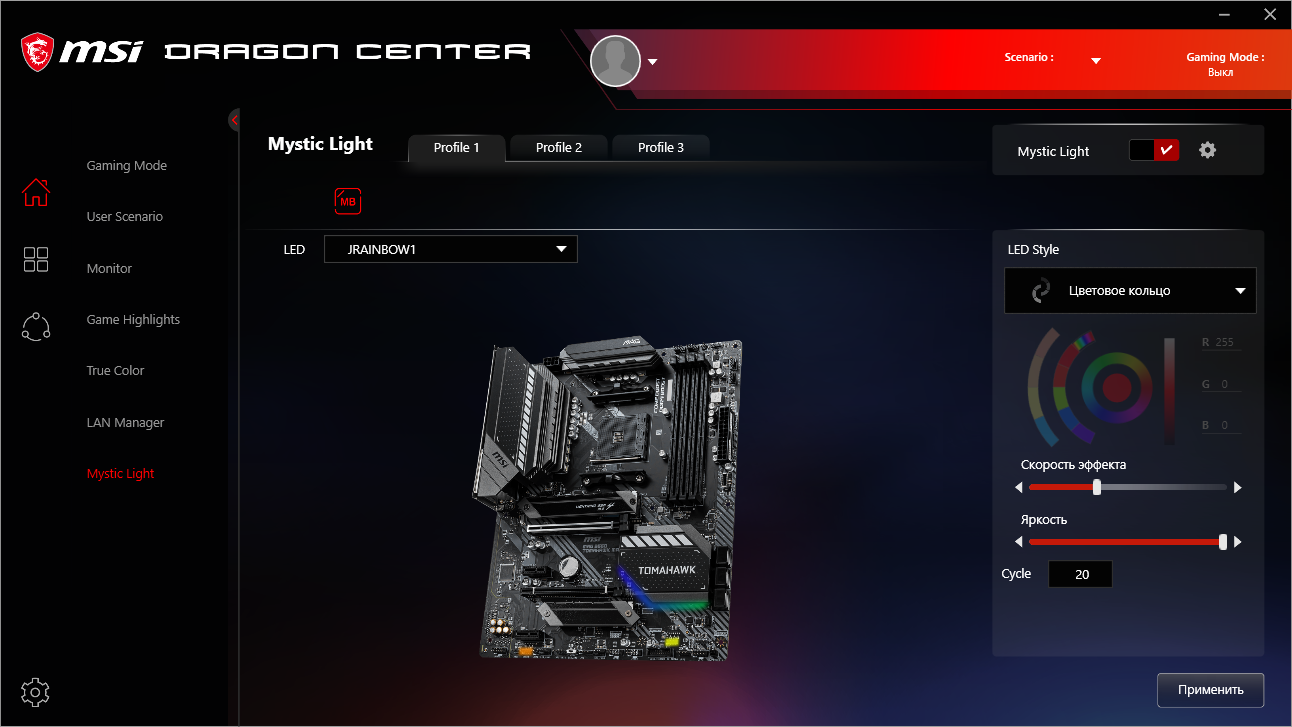

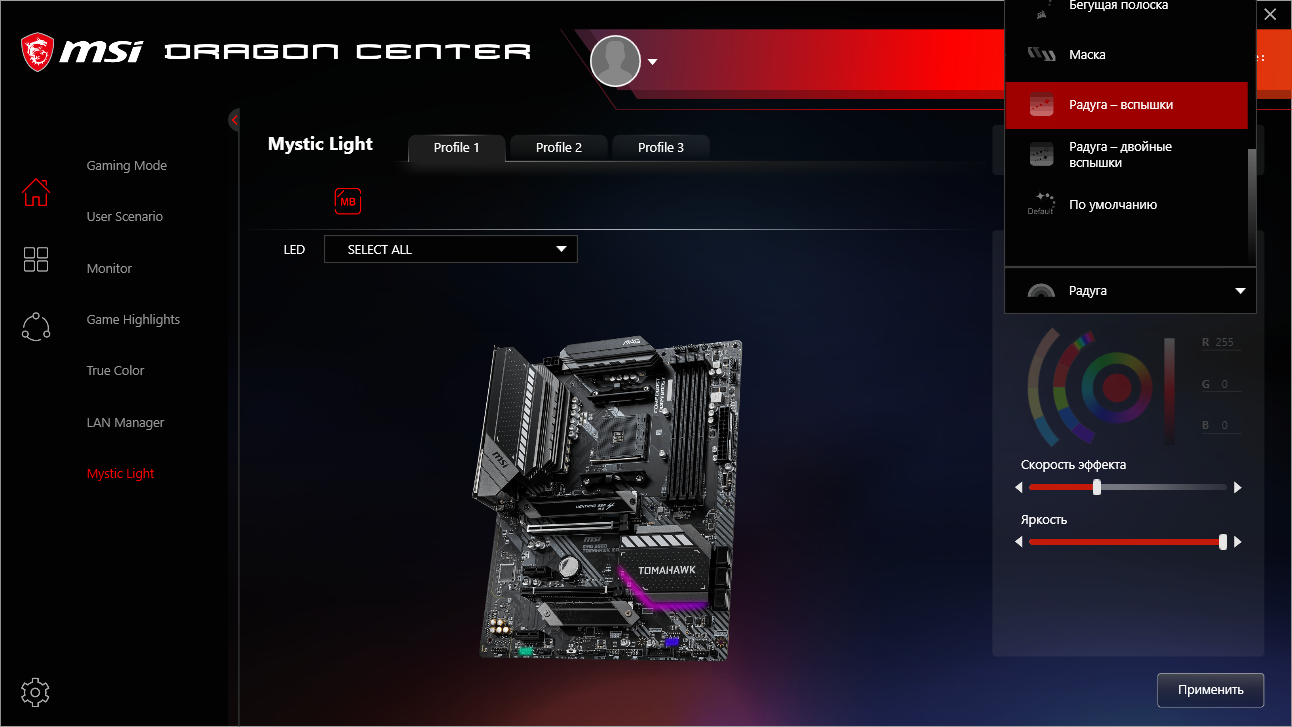

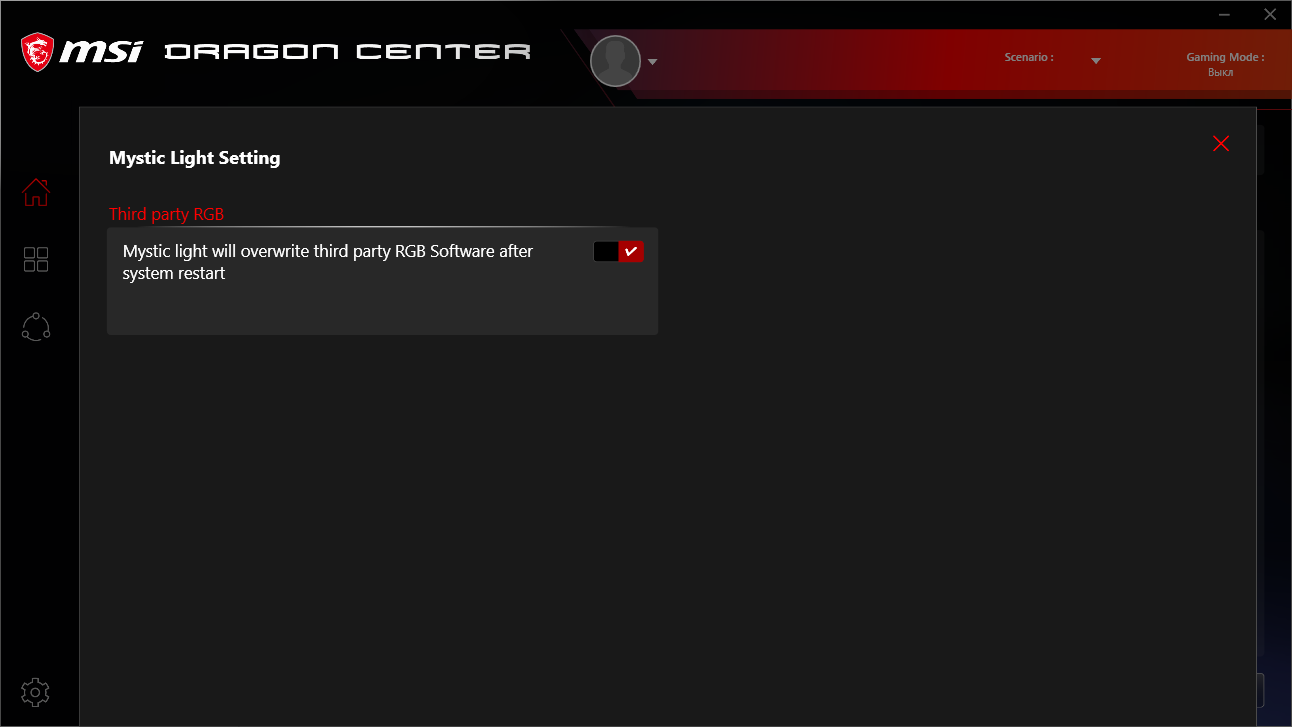

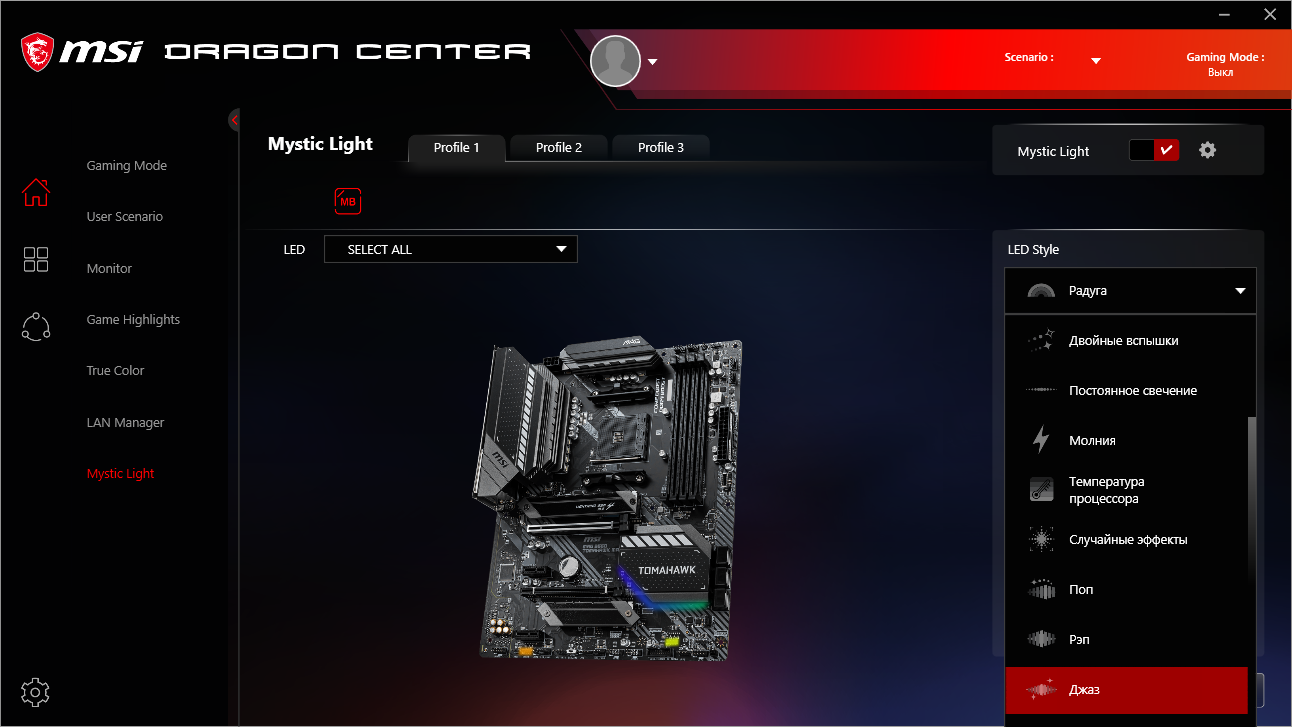

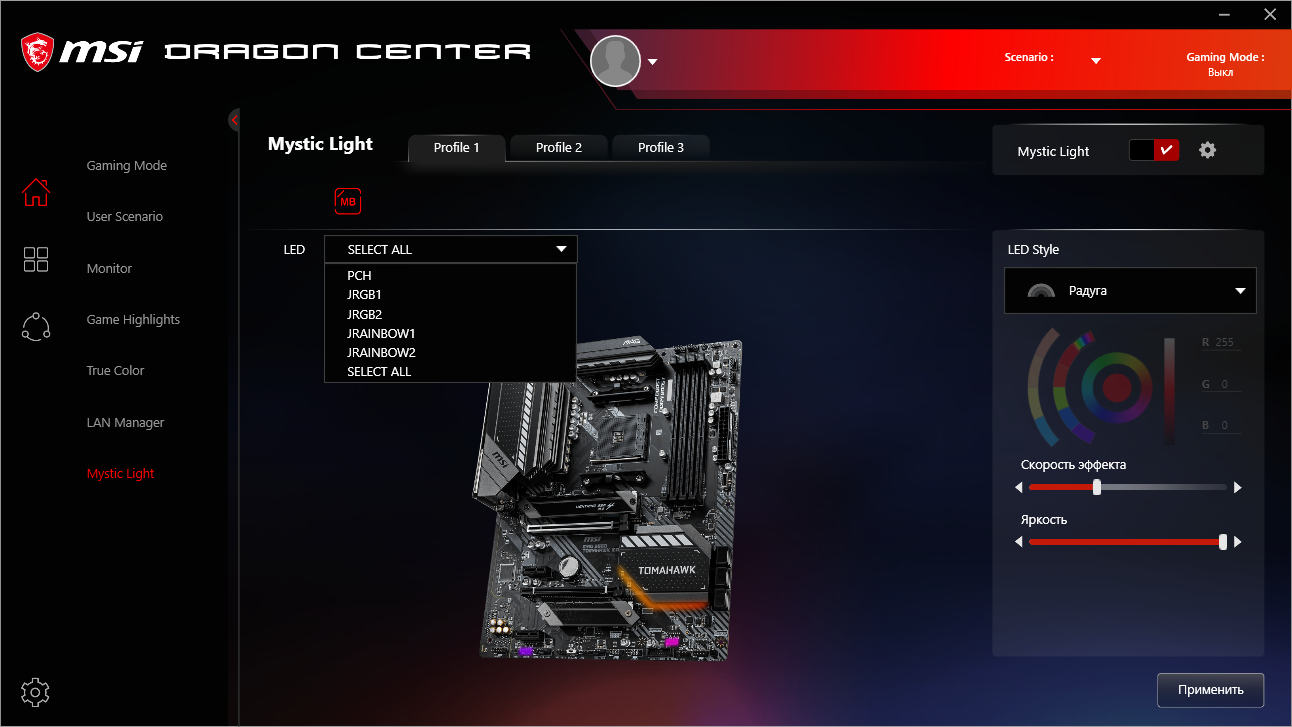

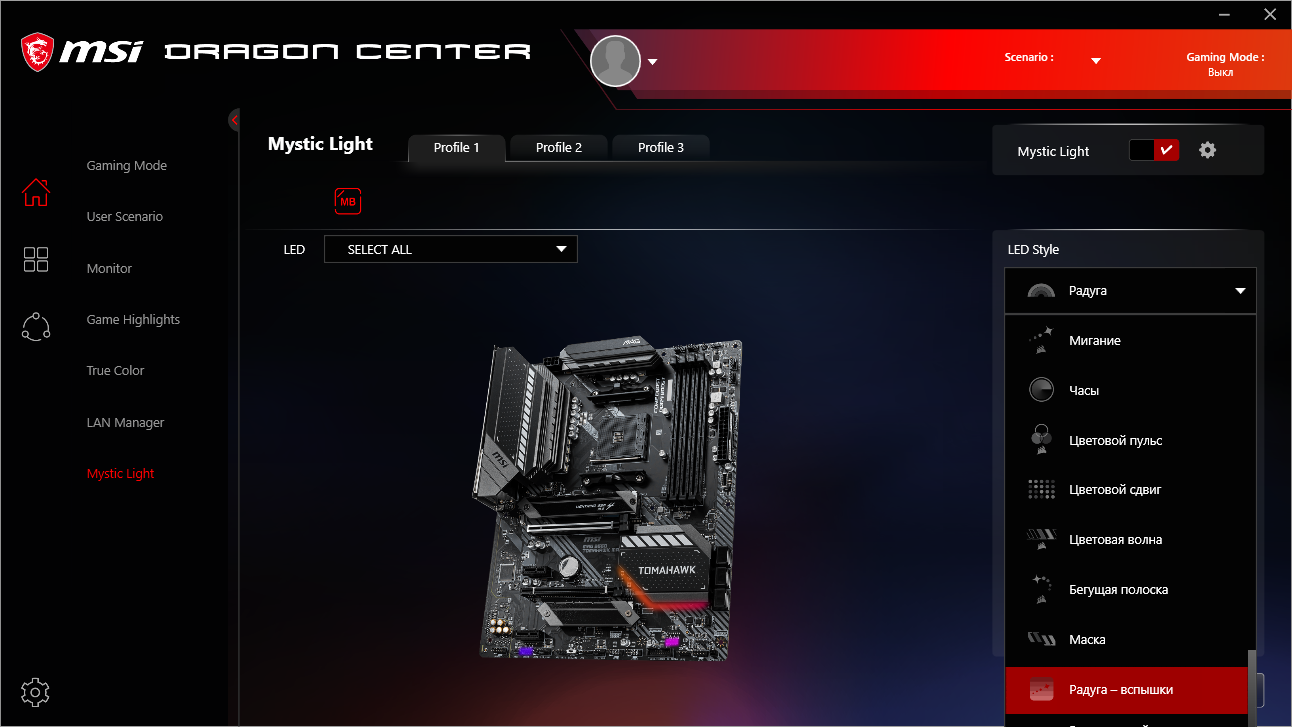

Настройка подсветки может проходить как для всех узлов одновременно, так и в индивидуальном порядке. Всего доступны пять секторов — четыре площадки для подключения дополнительного оборудования, пятой выступает область иллюминации на плате возле радиатора хаба. Реализовано немалое количество сценариев.

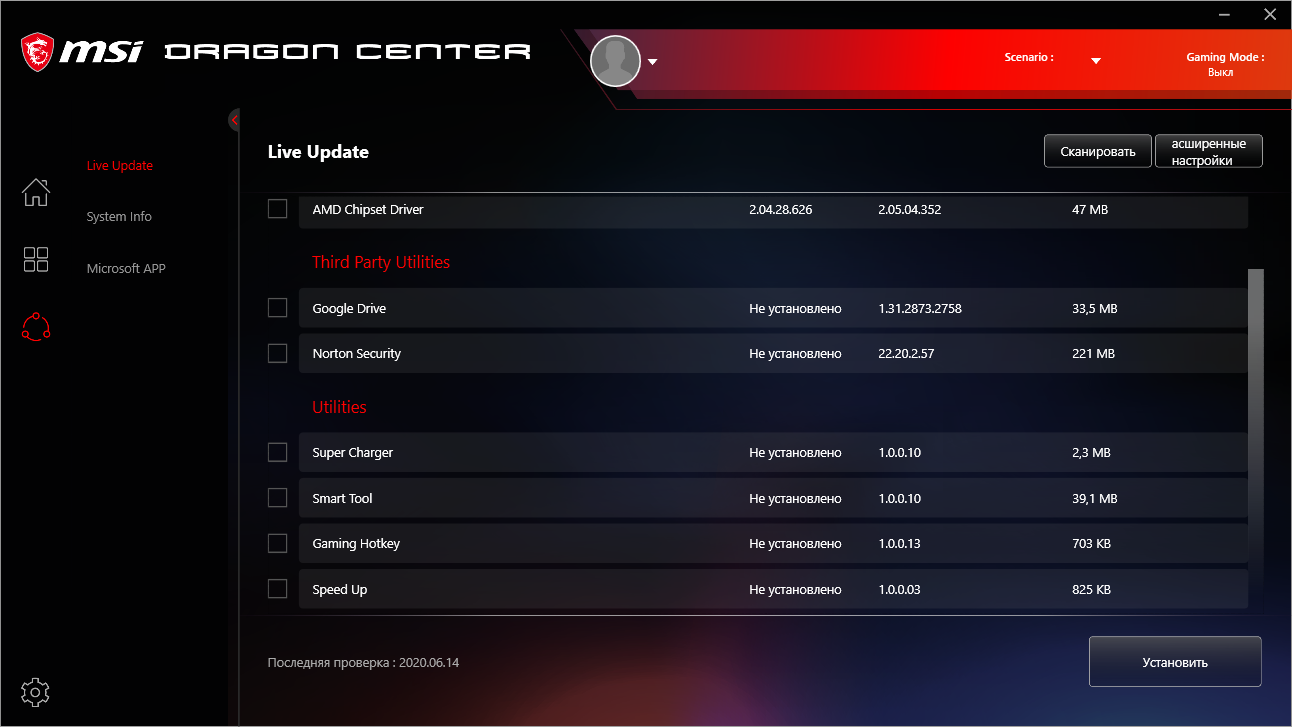

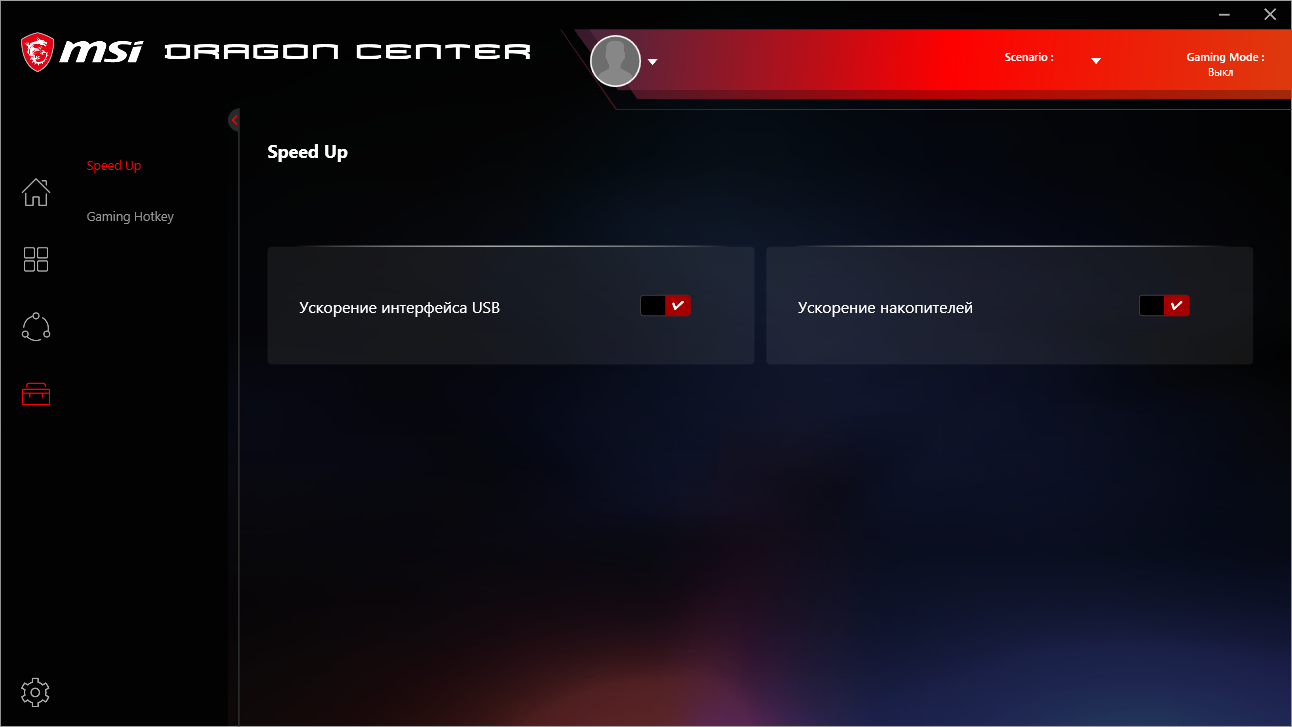

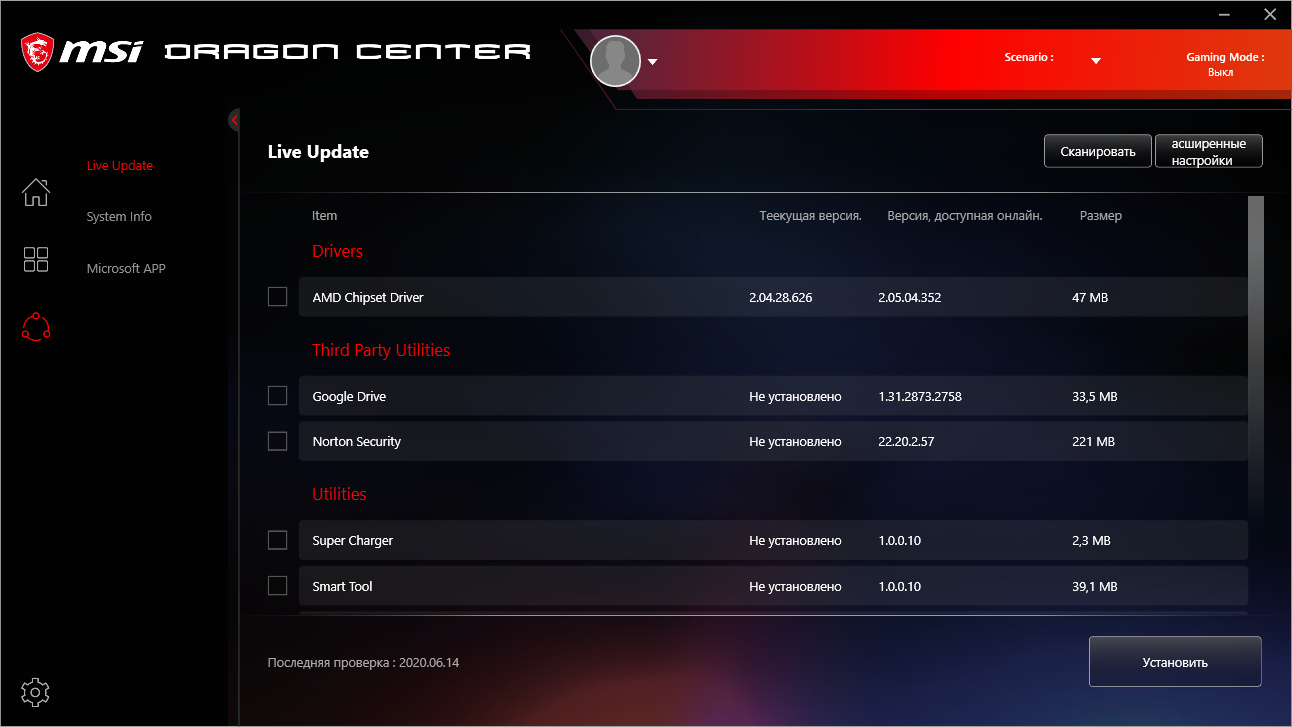

Для установки будут доступны и другие компоненты, равно как часть ненужных можно деинсталлировать. Gaming Hotkey может стать полезным дополнением не только в игровой системе.

Как уже стало понятно, устройство обладает обширным числом встроенных температурных датчиков, также владельцу будут доступны сведения о ключевых системных напряжениях.

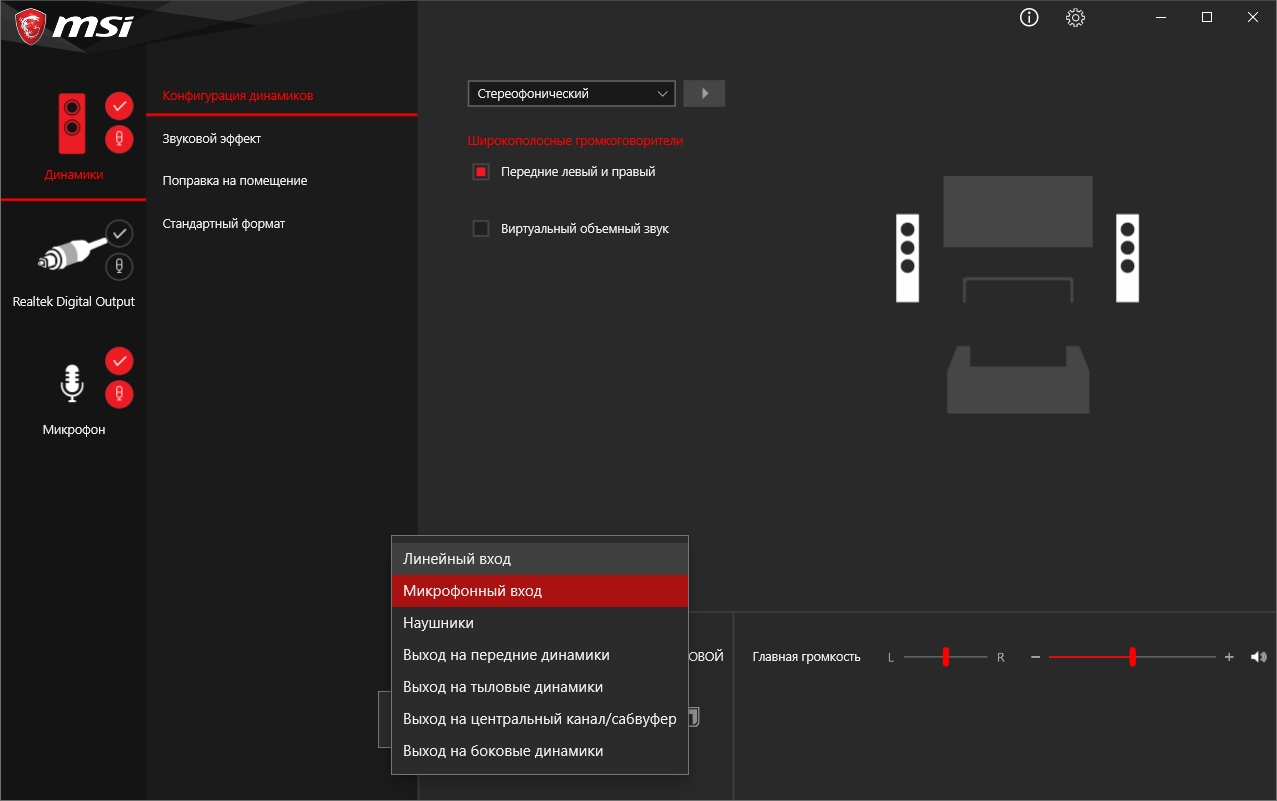

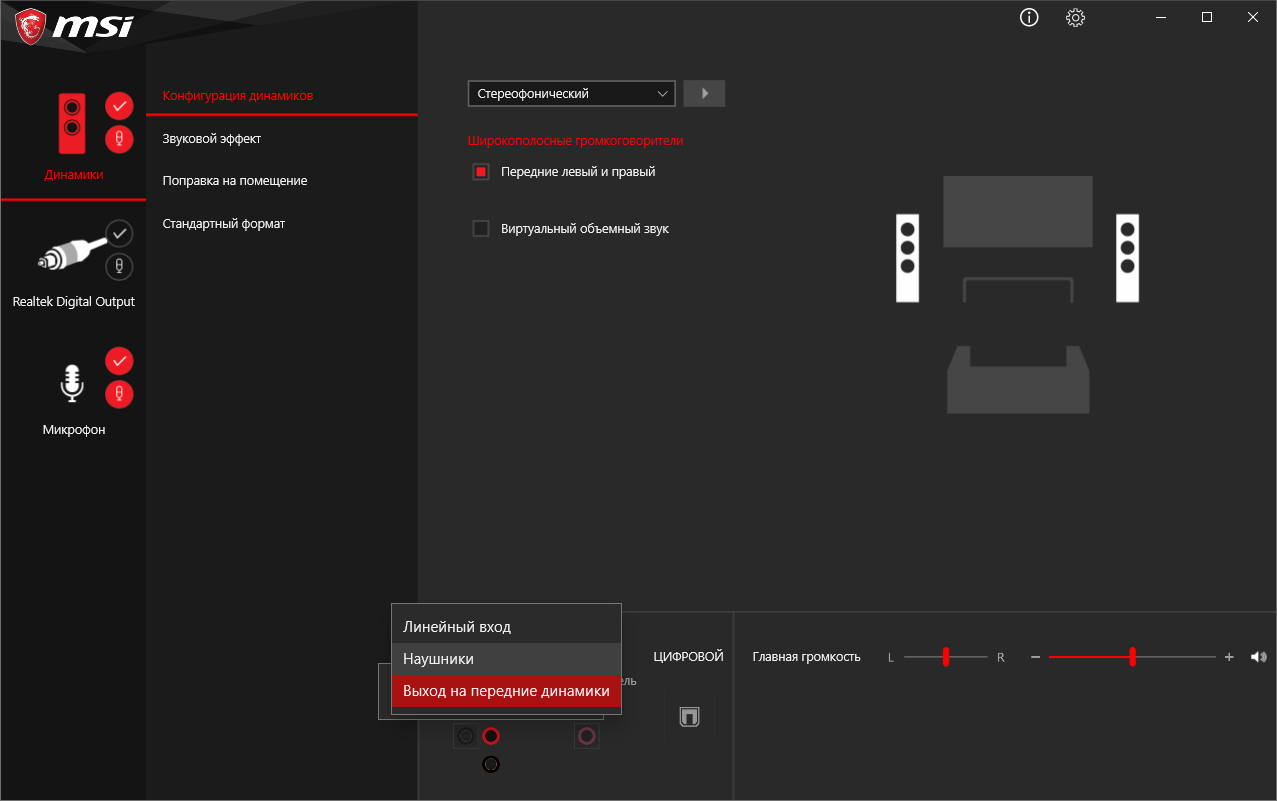

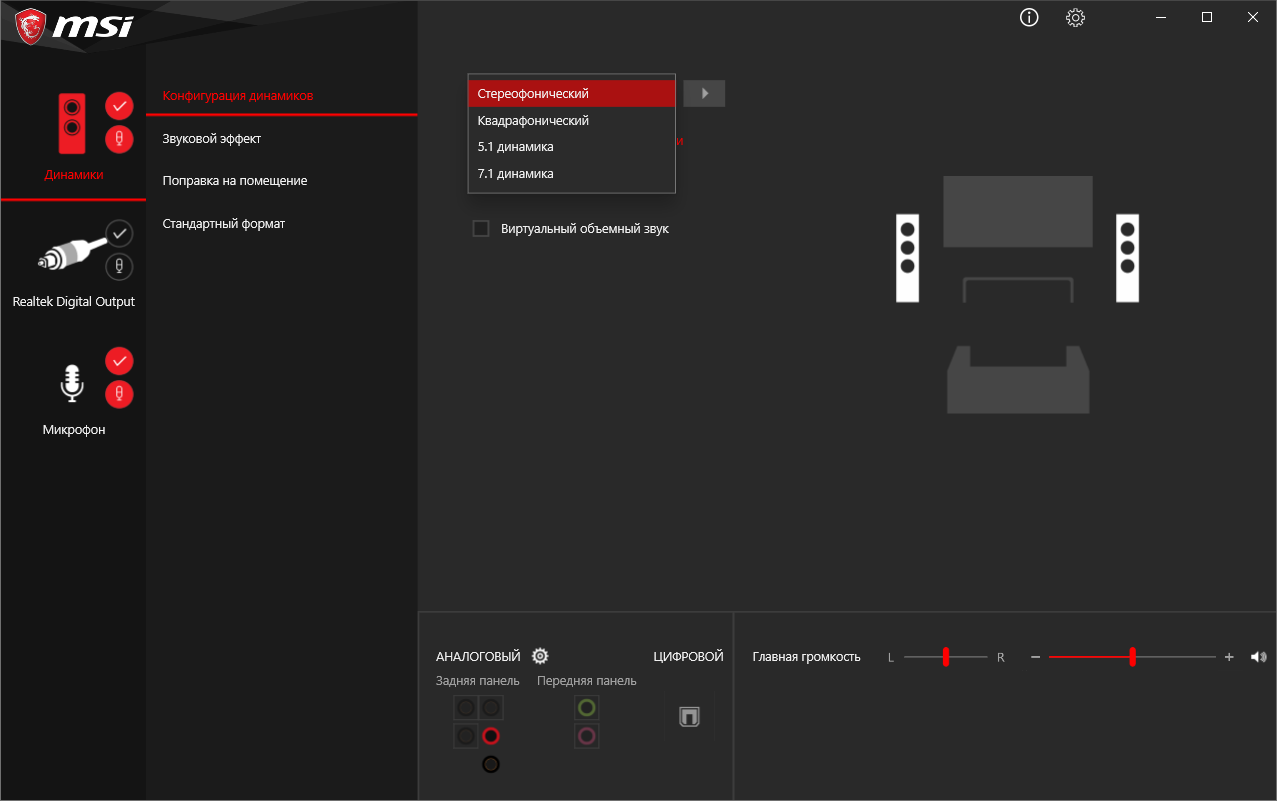

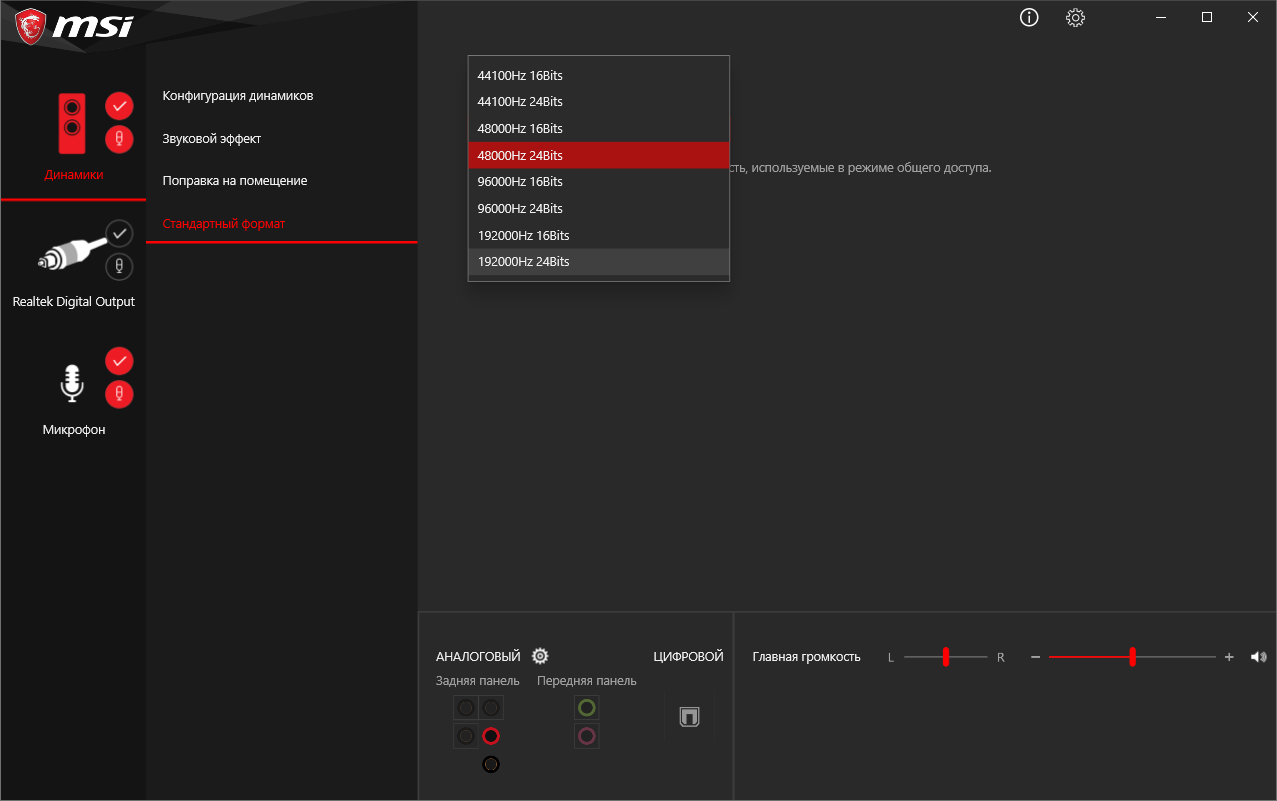

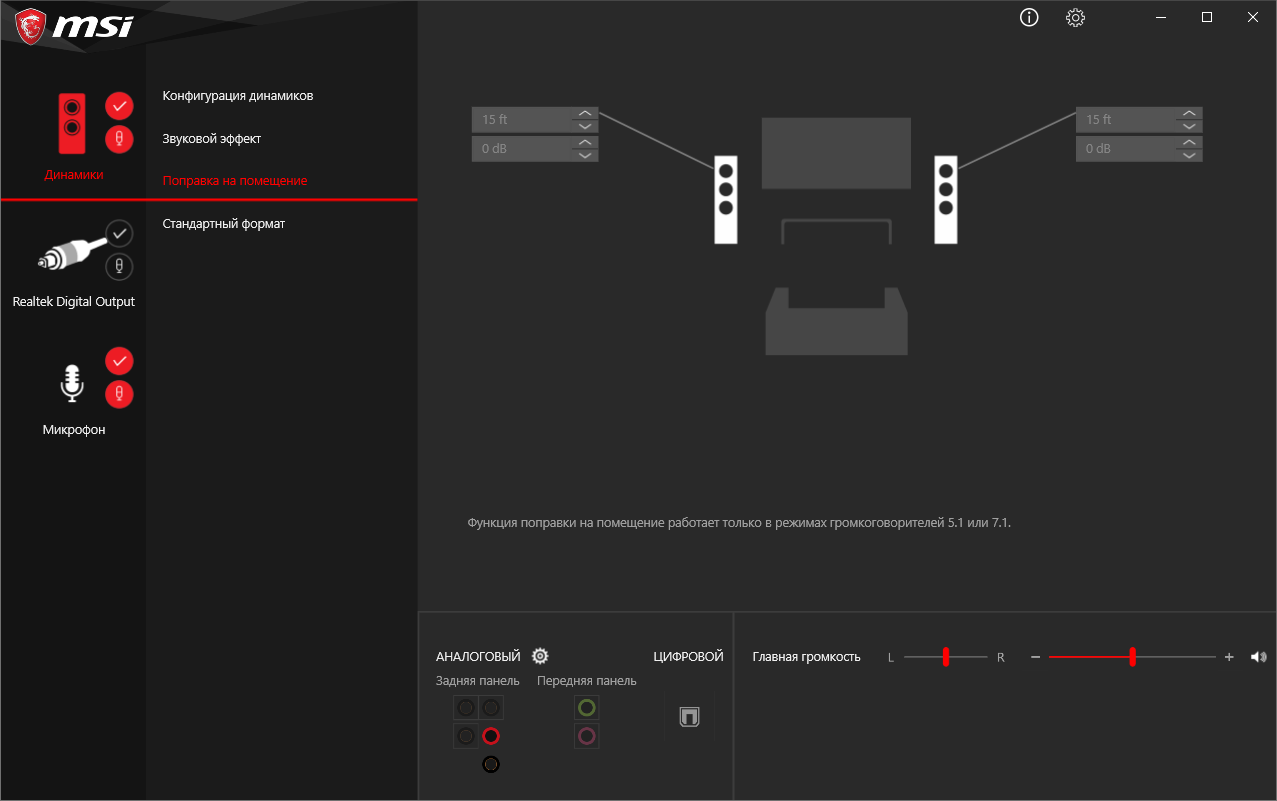

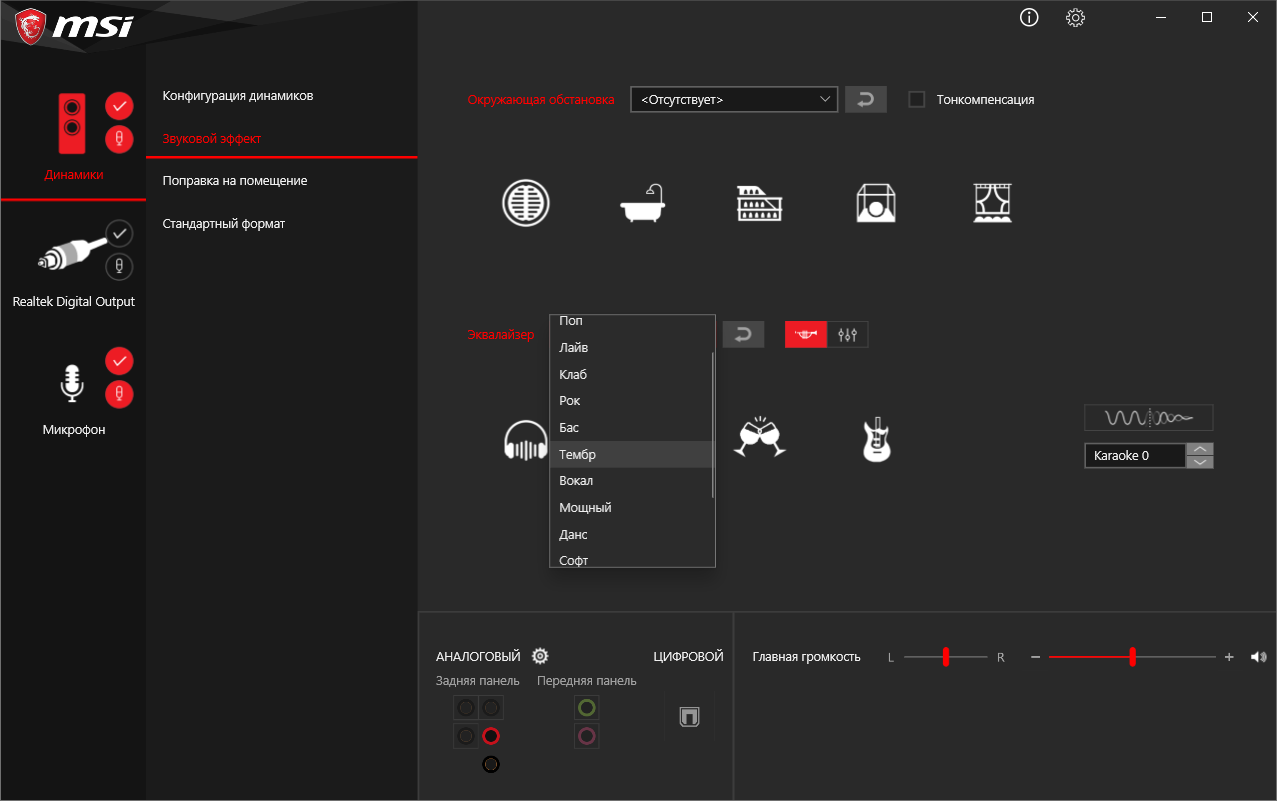

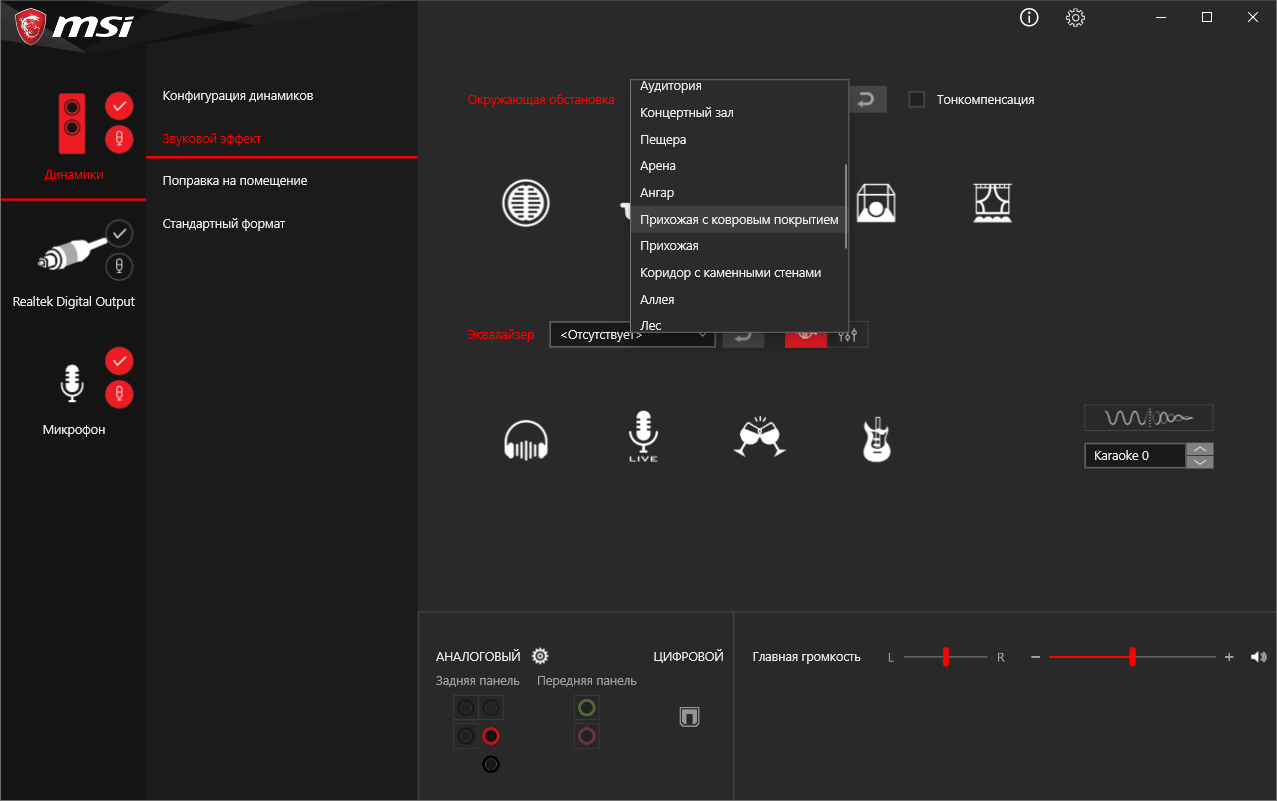

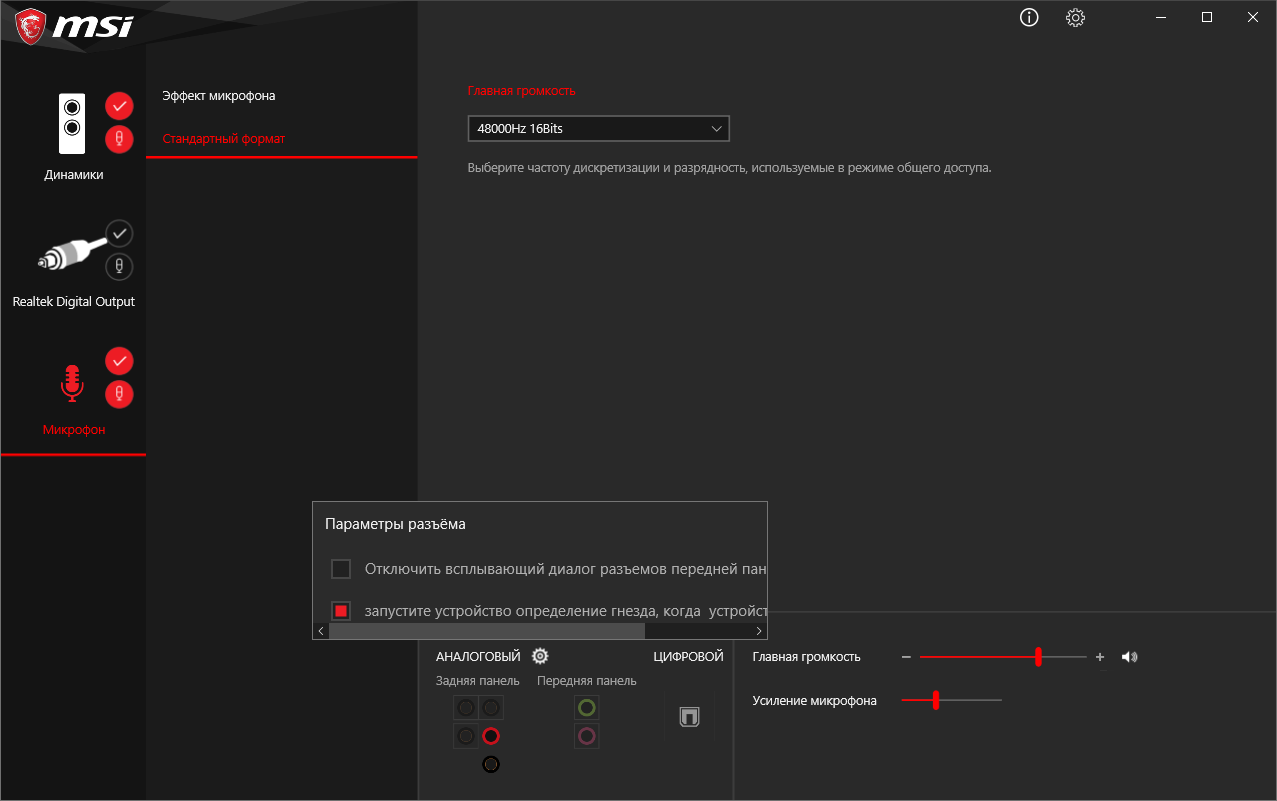

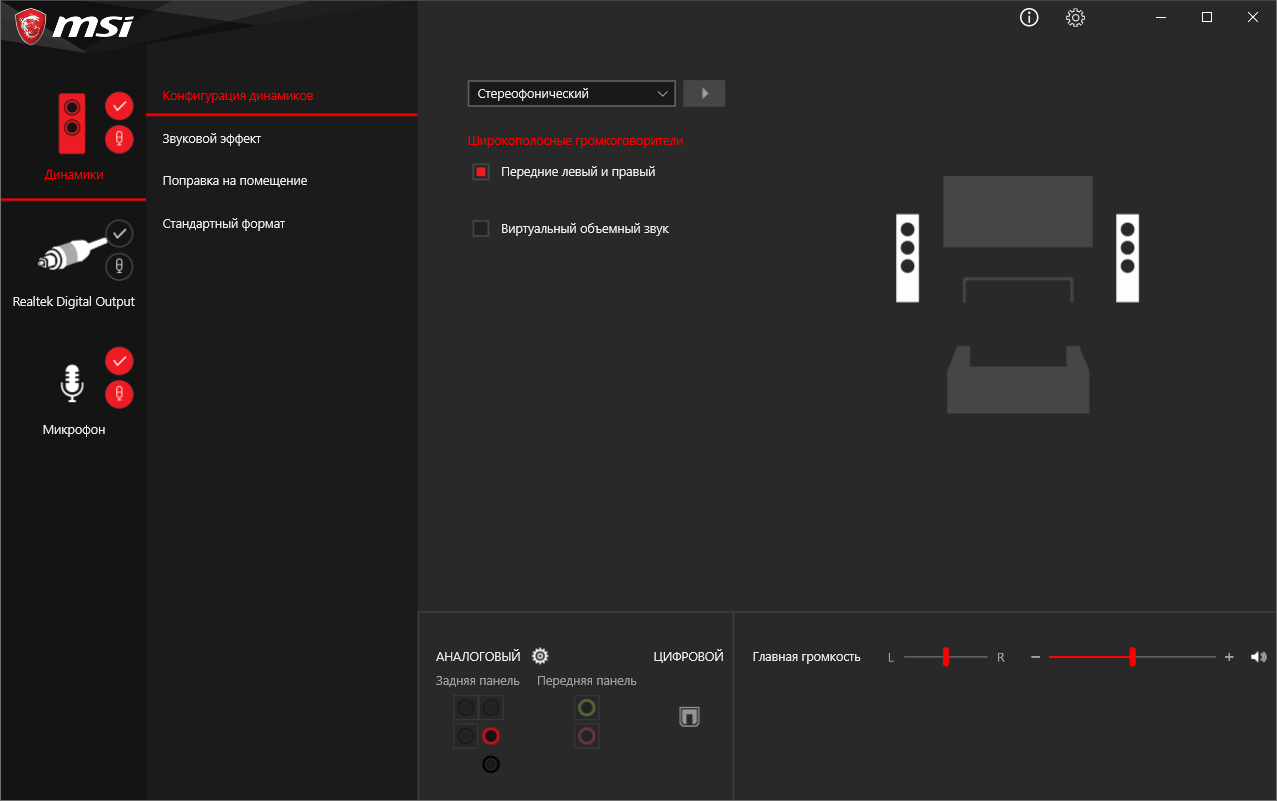

Наладка звучания происходит в конфигураторе от Realtek. Поскольку никакого дополнительного и бонусного ПО больше нет, то возможности этого комплекса — ключевые. Видим, что здесь отсутствуют свойственные более статусным изделиям профили для предусиления выходного сигнала. Менять можно лишь тип подключённого к выходному гнезду оборудования. Прямого влияния на восприятие это не оказывает, разница проявится лишь при активации Виртуального объёмного звука. Субъективно, с профилем «Наушники» эффект будет намного более отчётливым.

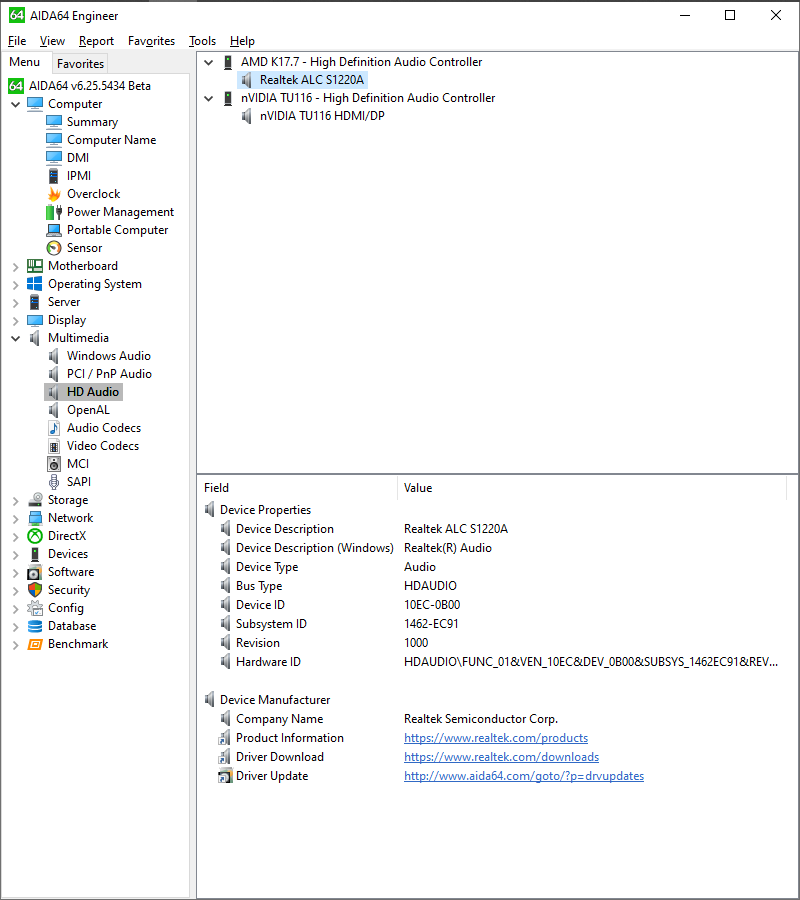

Смена звукового кодека тут не прошла незамеченной и я не могу сказать, что это добавило плюсов для нашей испытуемой, характер ALC1200 уже знаком по другим устройствам и здесь он лишь подтвердился. Это ничем не выдающийся кодек с посредственной передачей сцены, полным отсутствием НЧ, есть лишь какие-то фантомные отголоски, тут явно бы пришёлся кстати хотя бы один хороший ОУ, но его нет. На вокале тоже не всё гладко — не редки сибилянты, общая тональность голосов отдаёт роботизацией. Превалирует по итогу диапазон ВЧ, где опять же не хватает достоверности, нет ревербераций как класса, общим высоким уровнем громкости и яркой «атакой» система пытается быть похожей на «светлую». Словом, меломанам сразу же стоит задумываться о стороннем звуковом интерфейсе, поскольку реализованный здесь подойдёт лишь самым непритязательным пользователям. И вот тут механизмы из конфигуратора Realtek могут помочь кое-как ситуацию изменить в сторону улучшения.

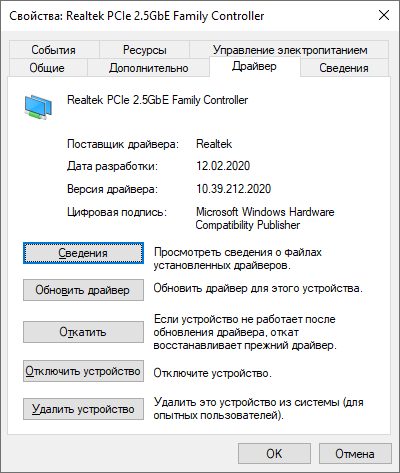

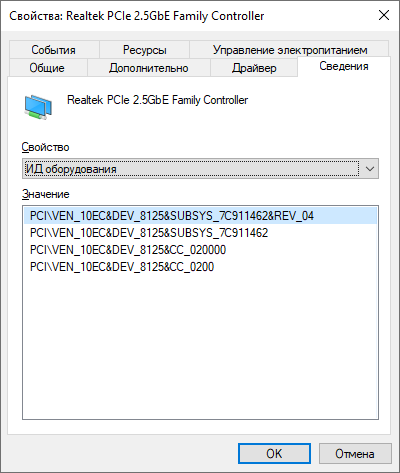

Сетевые интерфейсы также из ассортимента этой копании, ниже будут сведения о самом скоростном из них:

Тестовый стенд

В состав открытого стенда вошли:

• процессор №1: AMD Ryzen 9 3900X (3,6 ГГц);
• процессор №2: AMD Ryzen 5 2400G (3,6 ГГц);
• кулер: Noctua NH-U14S;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill Sniper X F4-3400C16D-16GSXW (2×8 ГБ, 3400 МГц, 16-16-16-36-2T, 1,35 В, Samsung B-die);
• видеокарта: ASUS ROG-STRIX-GTX1660S-O6G-Gaming (Performance mode);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт) + дополнительный процессорный кабель питания;
• операционная система: Windows 10 Pro x64 (10.0.19041.329), AMD Ryzen Balanced Power Plan, AMD Ryzen Master 2.2.0.1543;
• драйверы: AMD Chipset Drivers 2.4.28.626, GeForce 446.14, Radeon Adrenalin 20.5.1.0.

Разгонный потенциал

Все эксперименты проходили с прошивкой A.11 (AMD AGESA ComboAM4v2PI 1.0.0.1). Штатные настройки:

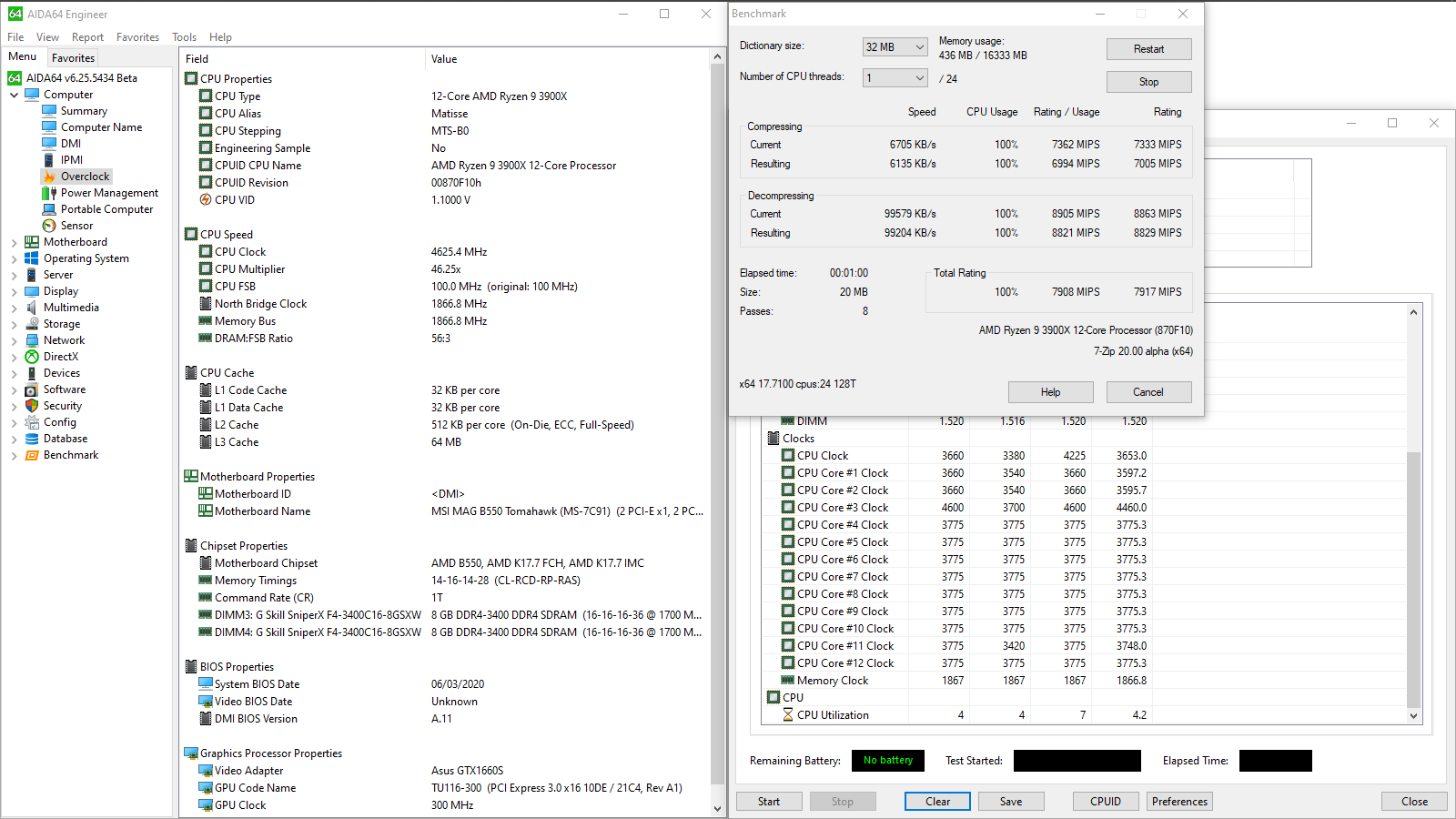

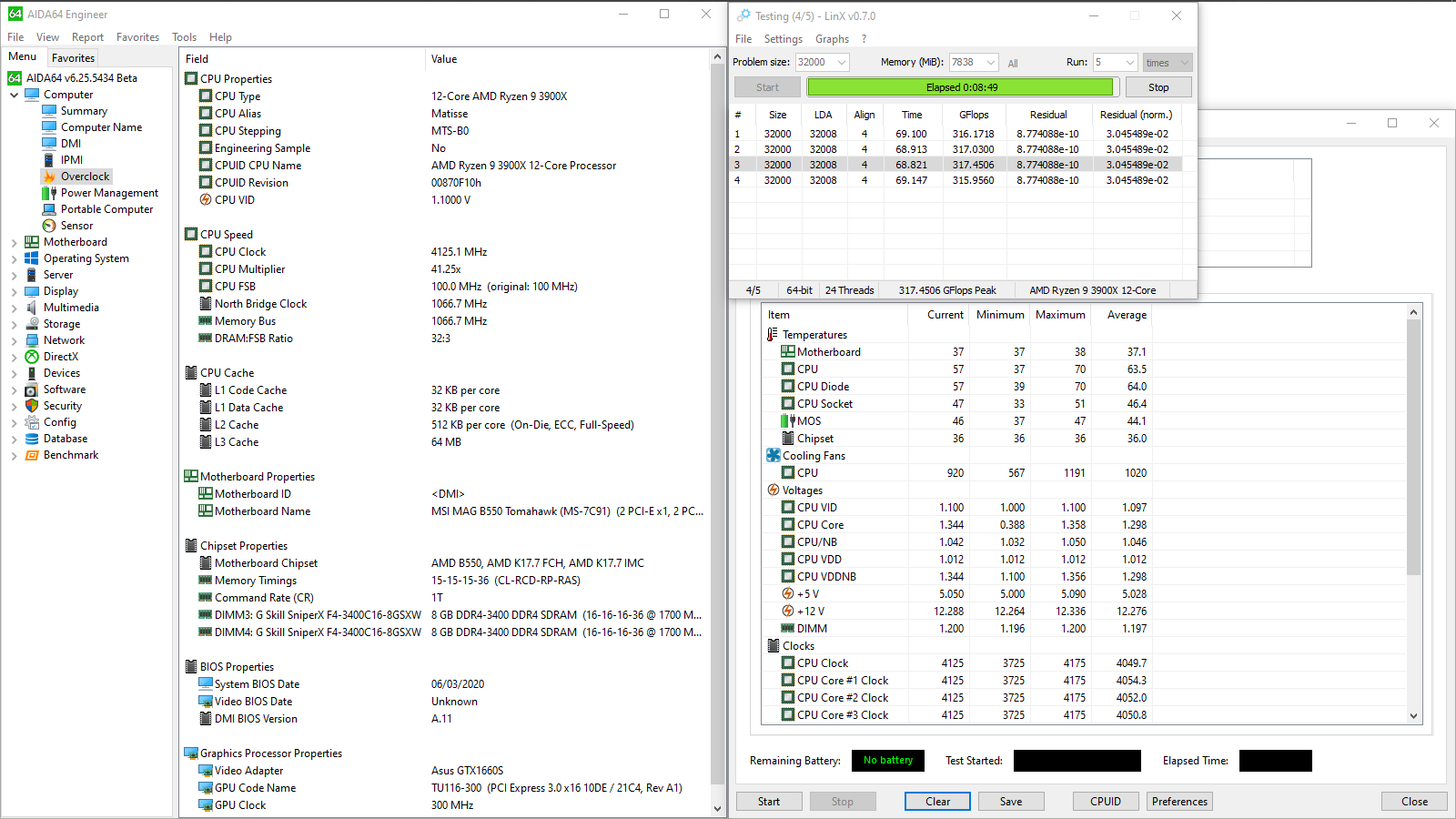

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4625 МГц. CPU Diode (max) — 62 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4054–4114 МГц. CPU Diode (max) — 66 °C.

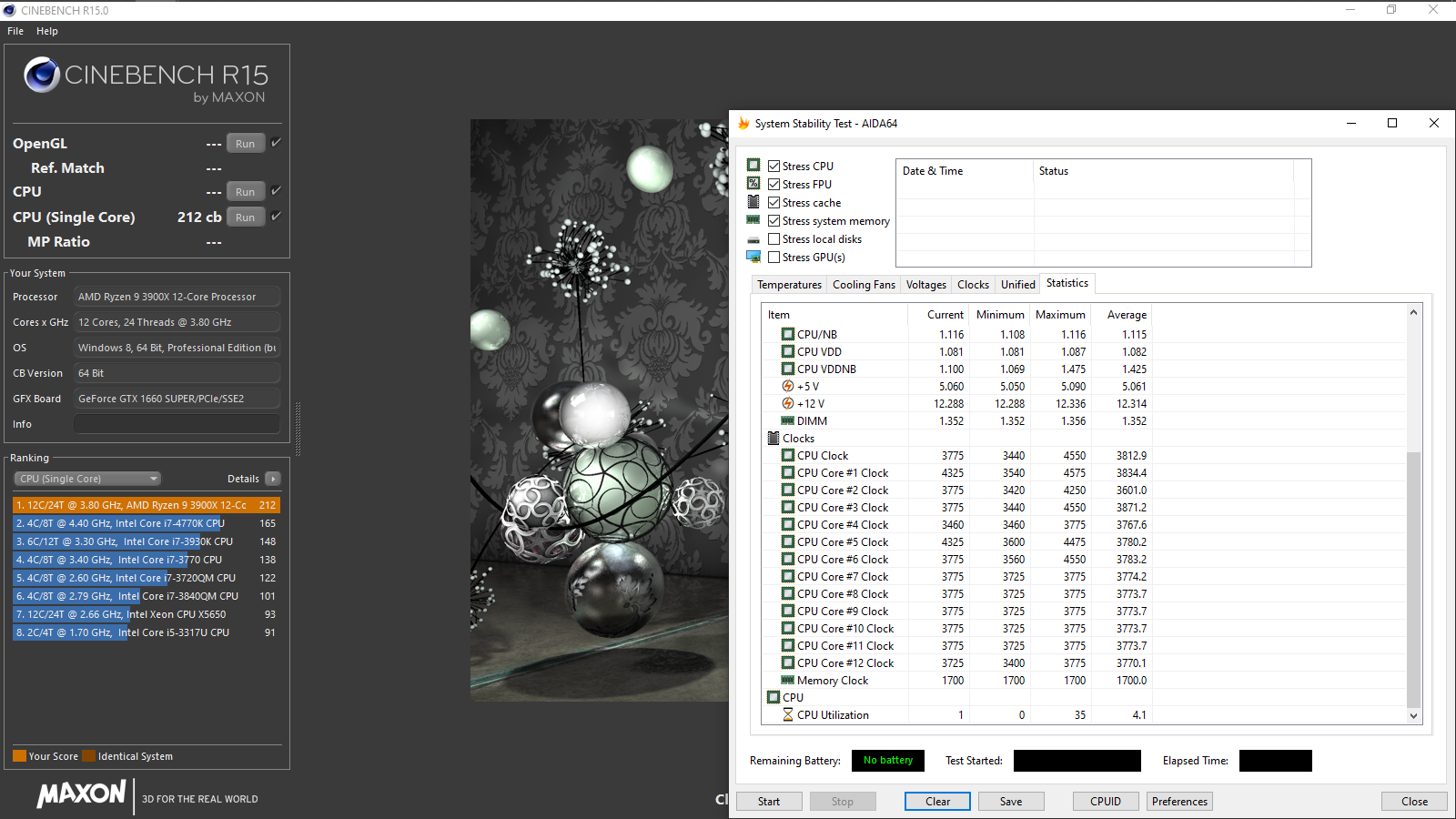

Cinebench R15 CPU (Single Core) — 212 cb. CPU VDDNB Voltage (avg) — 1,427 В. CPU Diode (avg) — 58,8 °C.
Cinebench R15 CPU — 3138 cb. CPU VDDNB Voltage (avg) — 1,245 В. CPU Diode (avg/max) — 67,3/73 °C.
LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 47 °C. CPU Diode (avg/max) — 64/70 °C.
GFlops Peak — 317,45. AIDA64 Cache & Memory Benchmark Latency — 101,1 ns. CPU Clock (peak) — 4650,1 МГц.

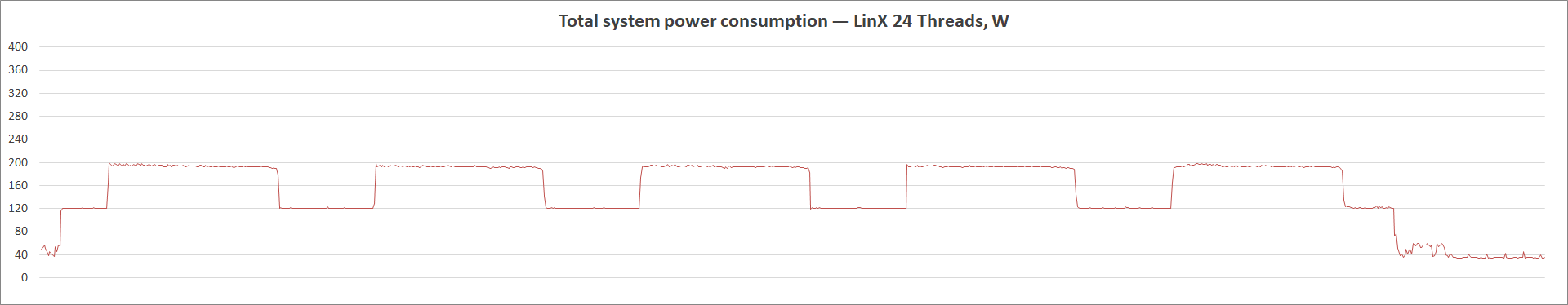

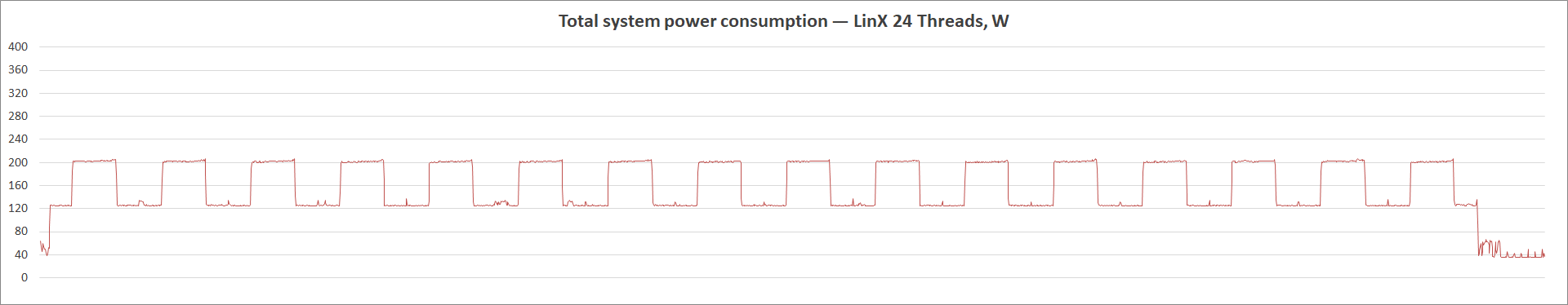

Граничные уровни потребления энергии — 32–187 Вт. Продуктивность системы — высокая, ЦП работает как ему и полагается.

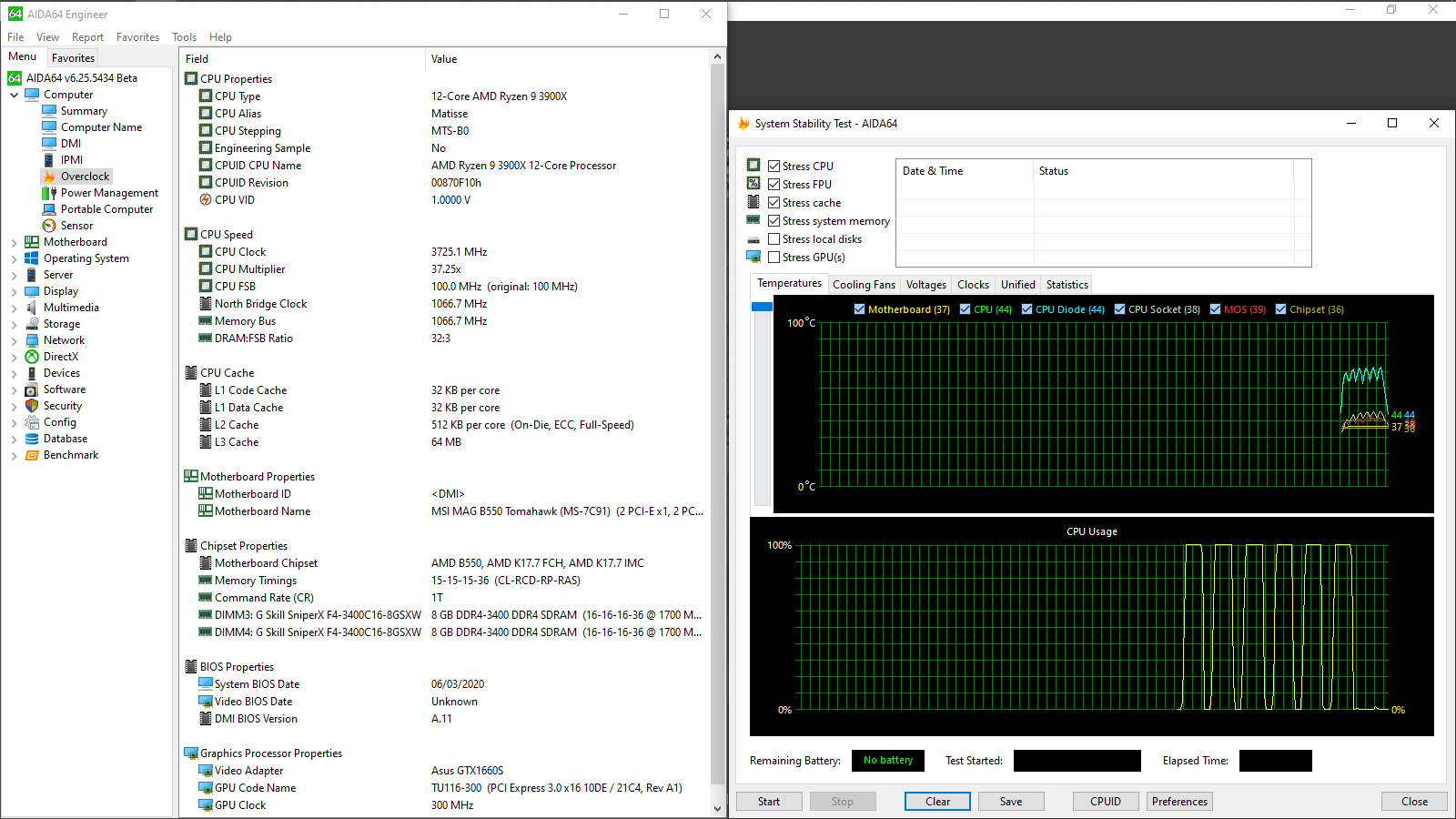

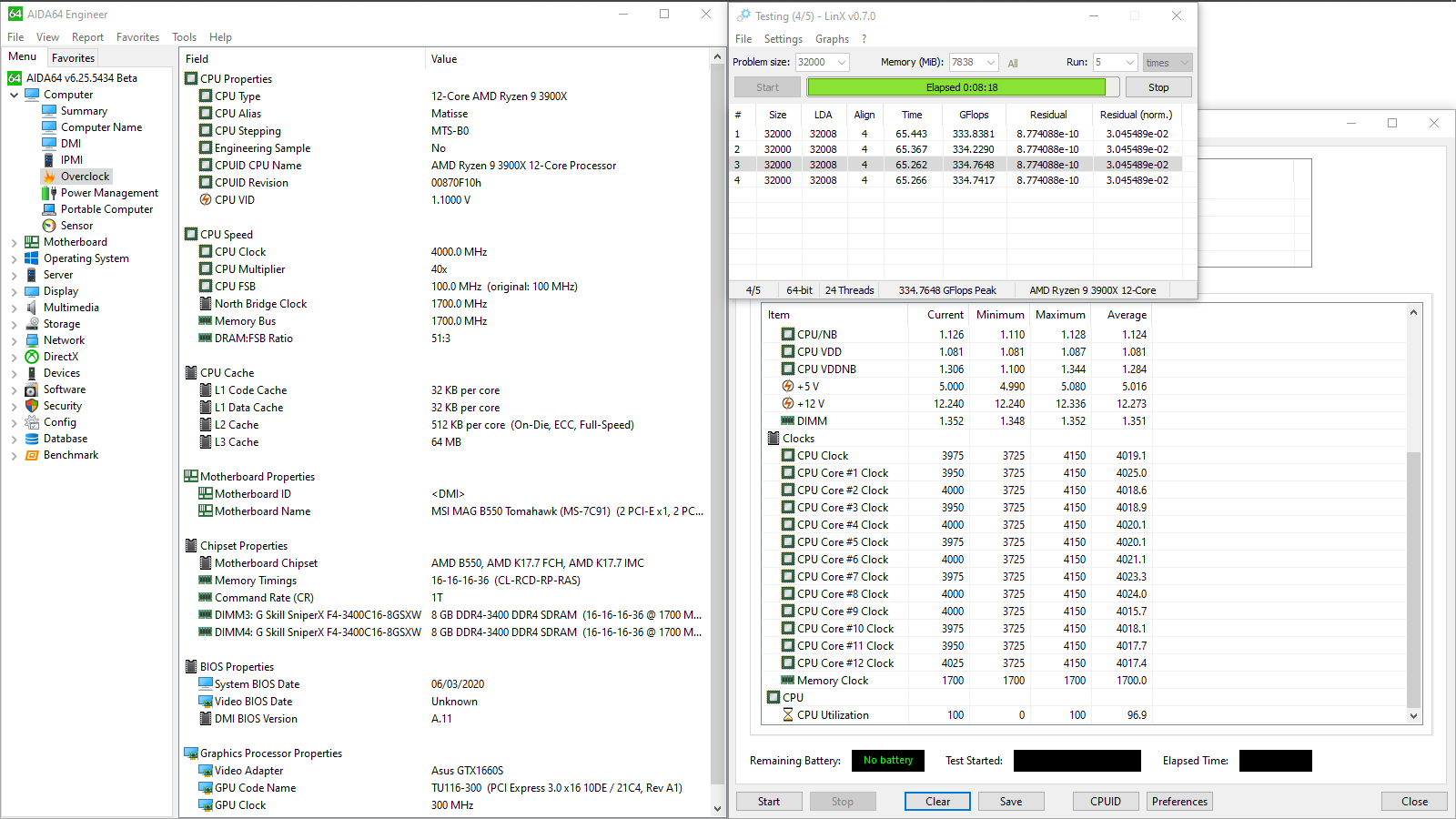

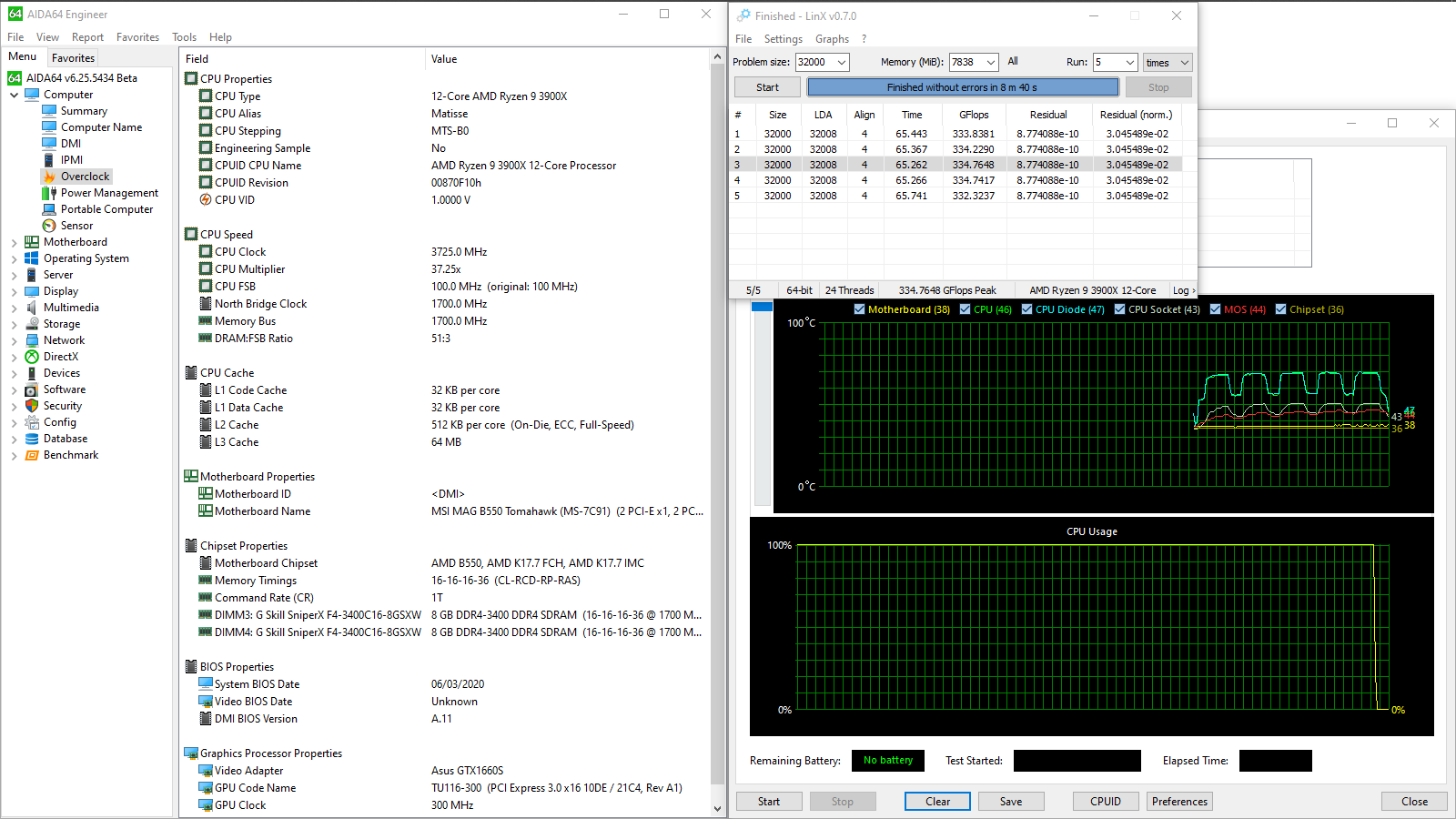

Активация XMP (A-XMP): Memory Frequency — 3400 МГц, DRAM Voltage — 1,352 В, SOC Voltage — 1,116 В.

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4625 МГц. CPU Diode (max) — 61 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4039–4123 МГц. CPU Diode (max) — 70 °C.
Cinebench R15 CPU (Single Core) — 212 cb. CPU VDDNB Voltage (avg) — 1,425 В. CPU Diode (avg) — 59,5 °C.

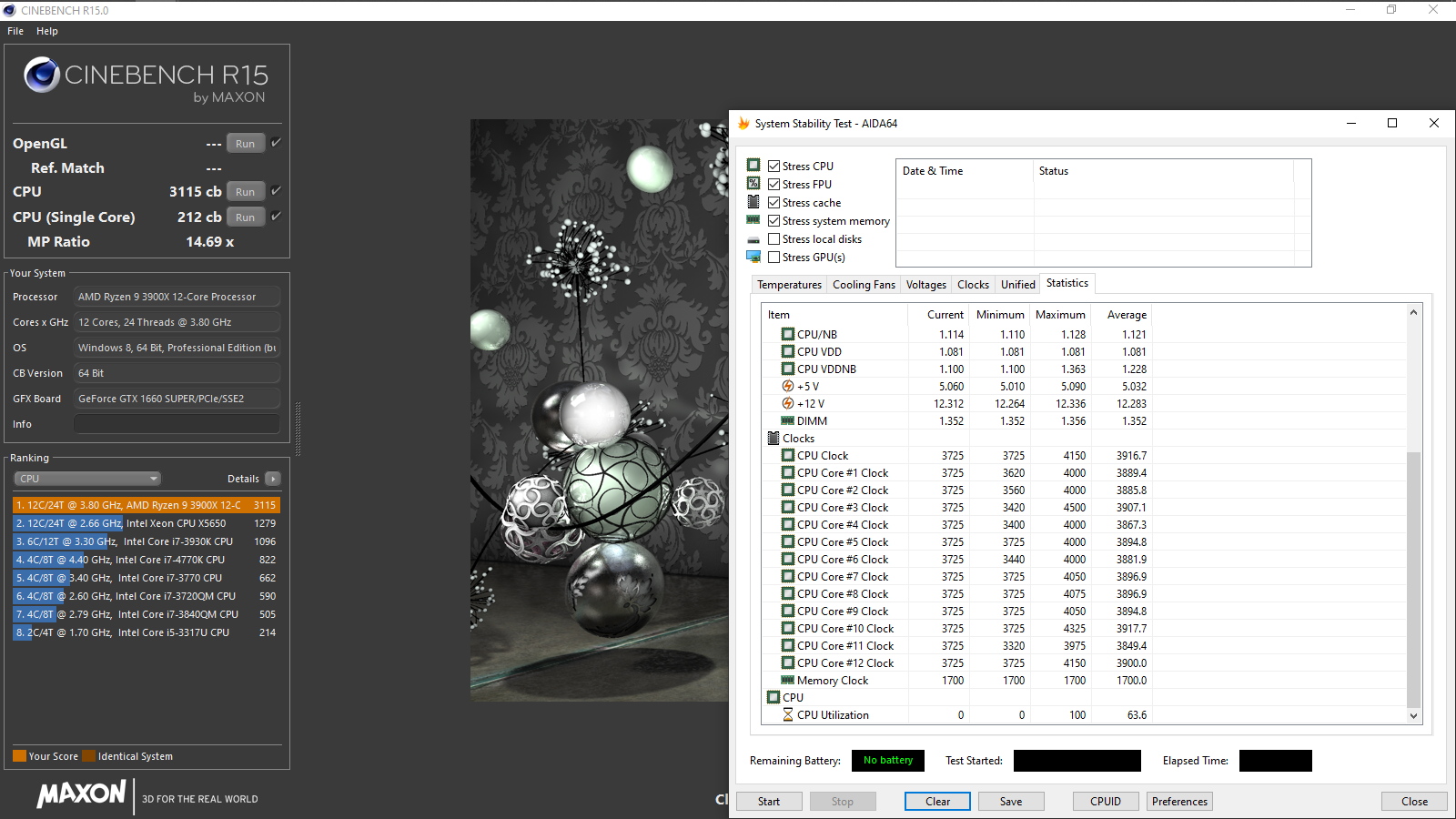

Cinebench R15 CPU — 3115 cb. CPU VDDNB Voltage (avg) — 1,228 В. CPU Diode (avg/max) — 66,2/71 °C.
LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 47 °C. CPU Diode (avg/max) — 64,2/71 °C.
GFlops Peak — 334,76. AIDA64 Cache & Memory Benchmark Latency — 69,8 ns. CPU Clock (peak) — 4650 МГц.

Граничные уровни потребления энергии — 34–199 Вт. Произошёл ожидаемый рост производительности подсистемы памяти и, как следствие, видно ускорение в LinX.

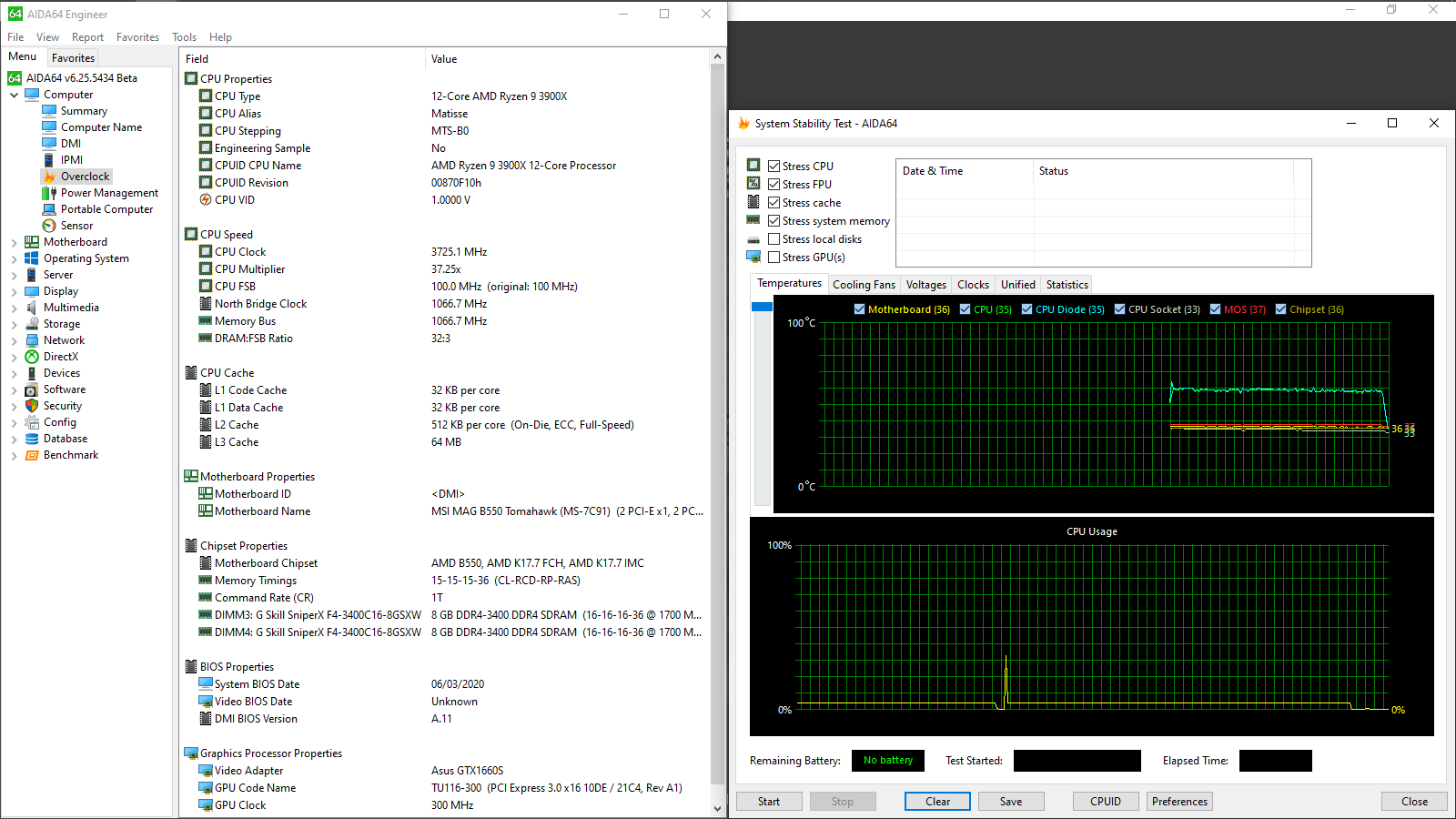

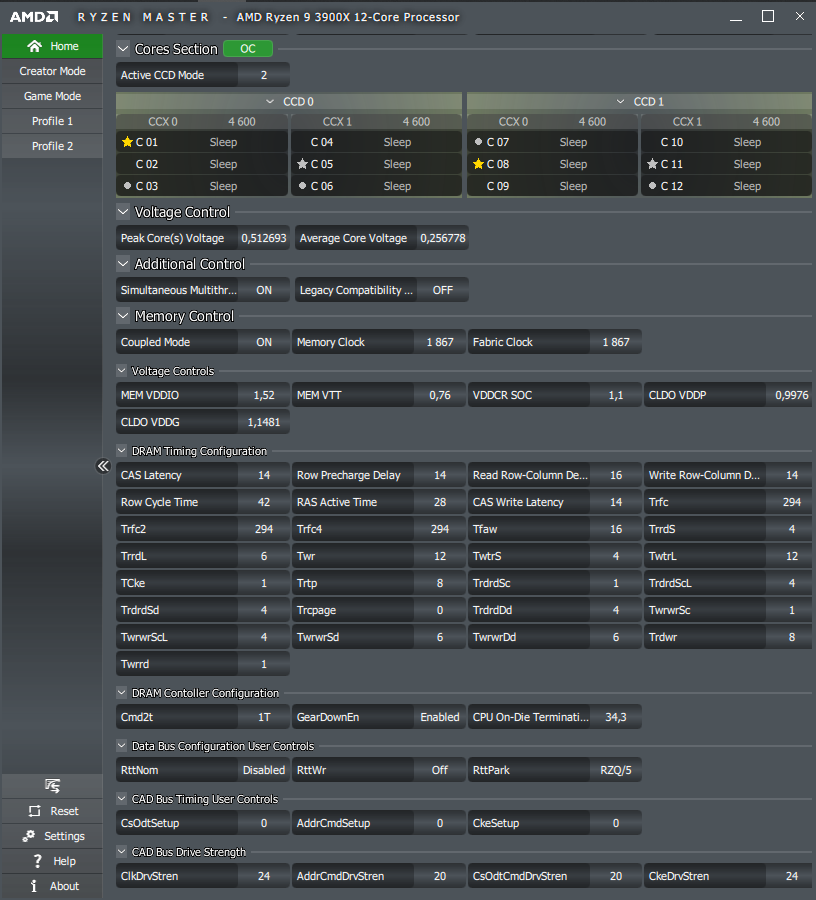

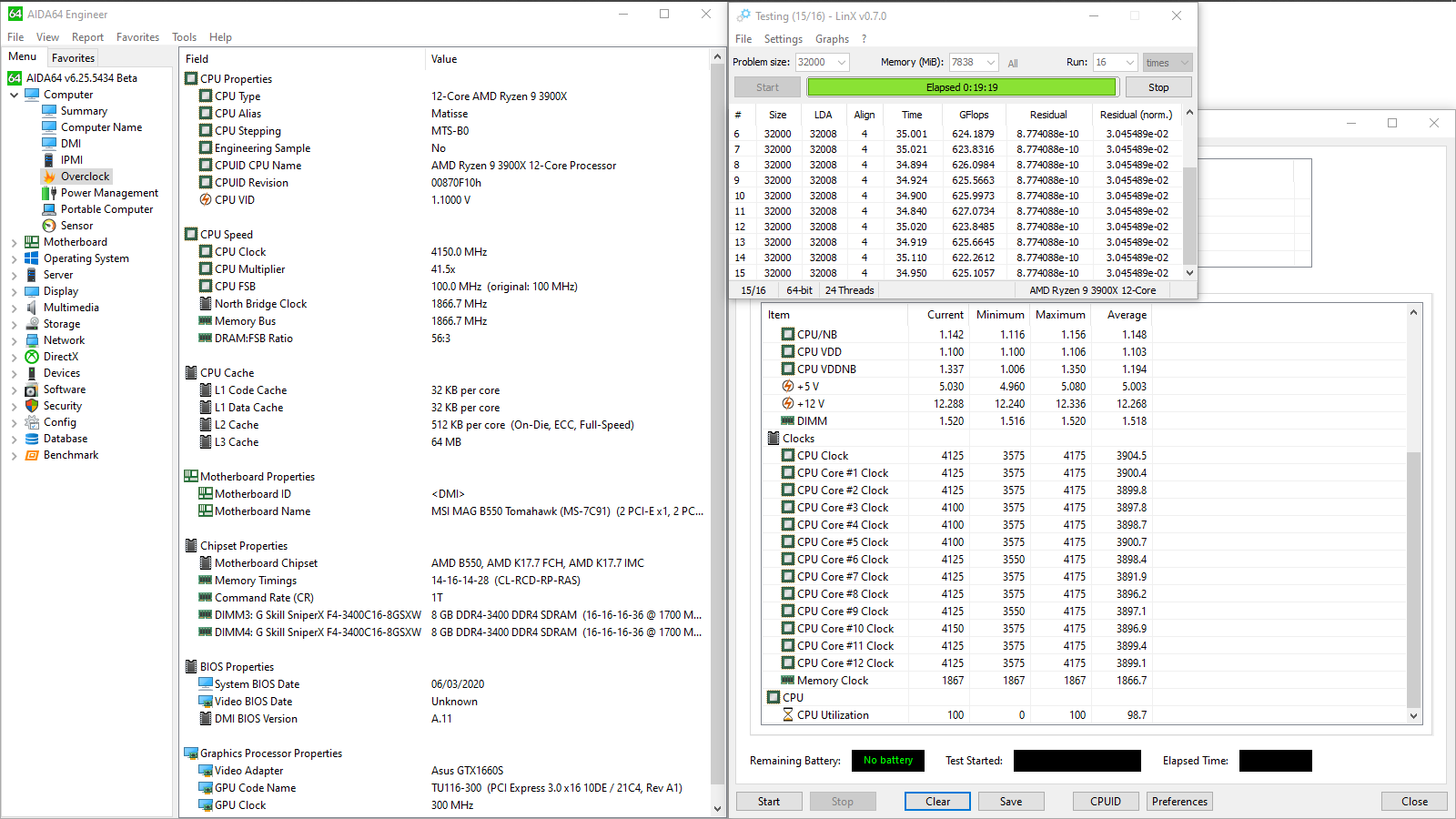

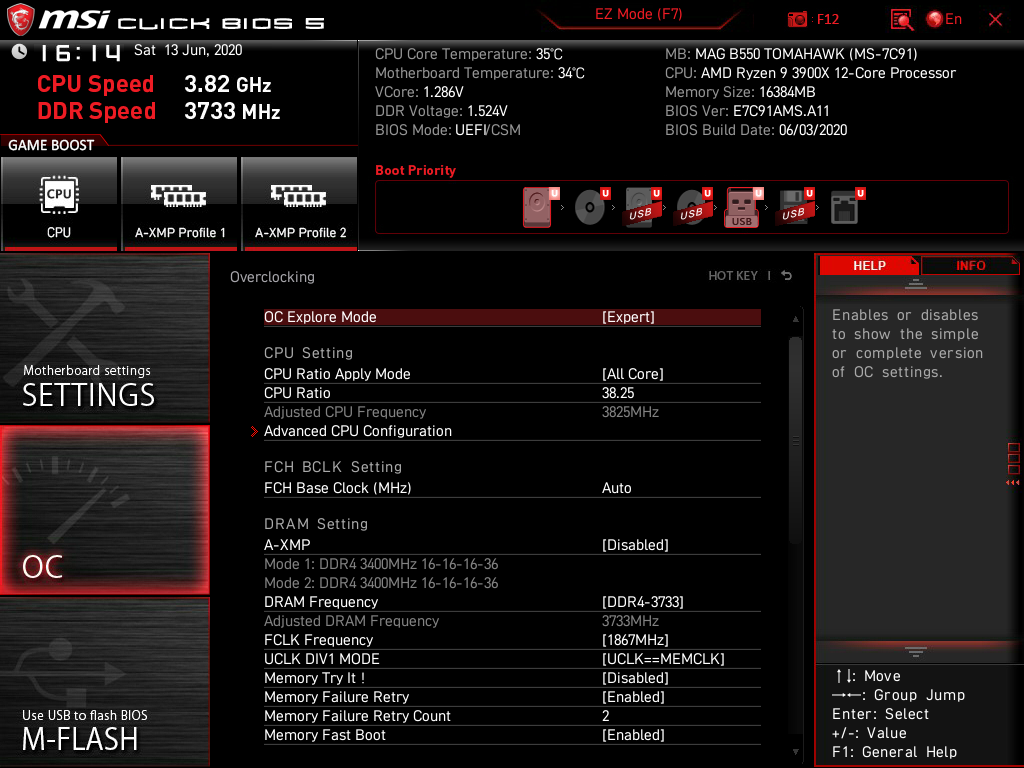

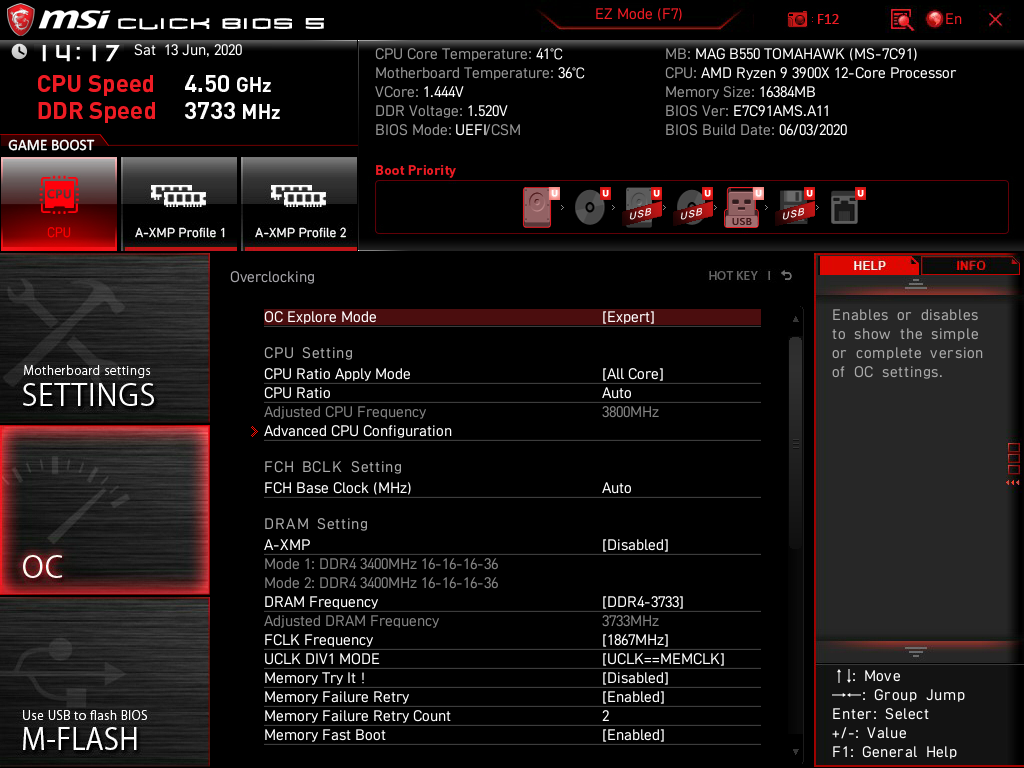

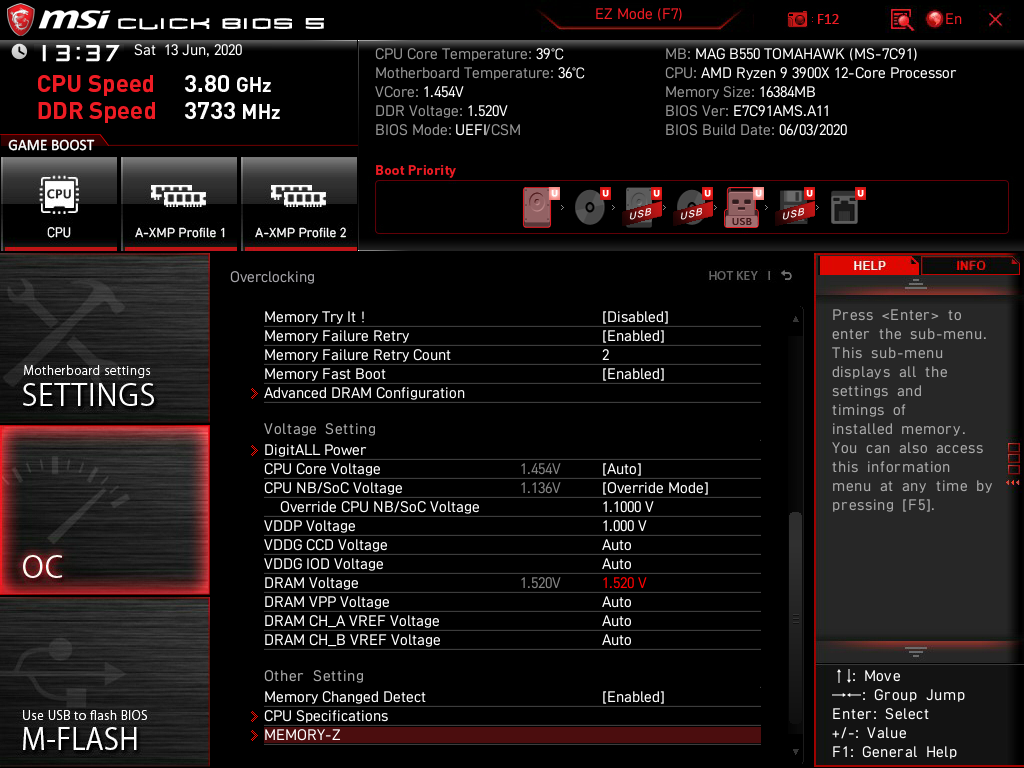

Разгон ОЗУ: Memory Frequency — 3733 МГц, DRAM Voltage — 1,52 В, SOC Voltage — 1,1 В, SOС LLC — Mode 1, CPU Fan — максимальные обороты. Общий подход такой же, как и в обзоре ASUS ROG Crosshair VIII Formula.

Дополнительное охлаждение для модулей памяти не потребовалось.

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4600 МГц. CPU Diode (max) — 64 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4069–4135 МГц. CPU Diode (max) — 69 °C.
Cinebench R15 CPU (Single Core) — 214 cb. CPU VDDNB Voltage (avg) — 1,432 В. CPU Diode (avg) — 58,3 °C.
Cinebench R15 CPU — 3161 cb. CPU VDDNB Voltage (avg) — 1,226 В. CPU Diode (avg/max) — 63,9/70 °C.
LinX v0.7.0 (16 Runs, Problem size: 32000). VRM Sensor (max) — 47 °C. CPU Diode (avg/max) — 59,7/75 °C.
GFlops Peak — 627,07. AIDA64 Cache & Memory Benchmark Latency — 63,5 ns. CPU Clock (peak) — 4650 МГц.

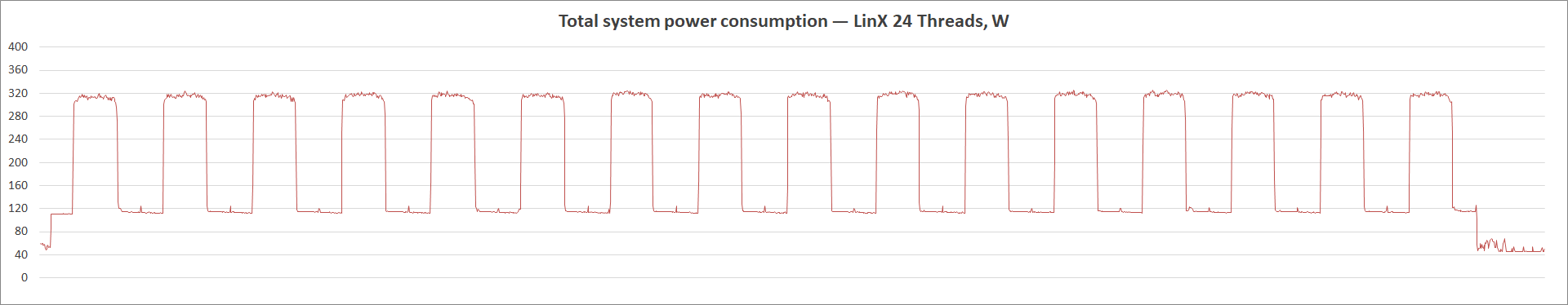

Граничные уровни потребления энергии — 35–206 Вт. Впечатляющий прирост производительности в LinX при необычайно холодном VRM.

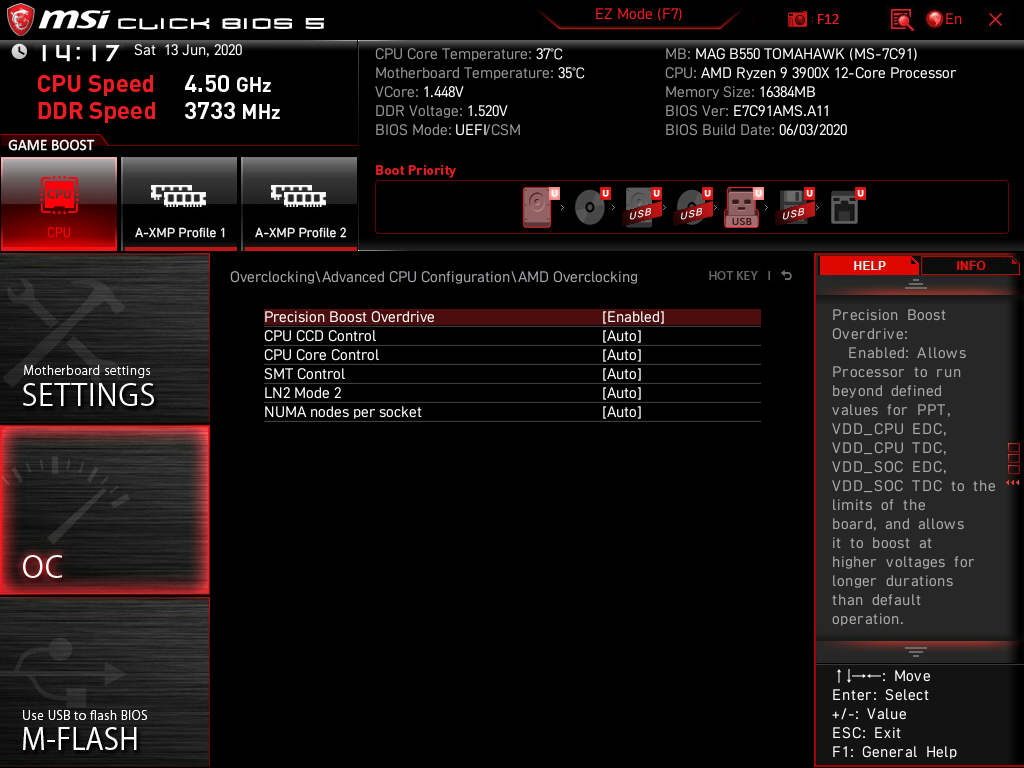

Фирменный разгон. Для процессора подразумевается лишь форсирование схемы PBO под эгидой Gamе Boost, которая явно в UEFI не отображается. Совместим этот сценарий работы с уже разогнанной ОЗУ.

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4600 МГц. CPU Diode (max) — 58 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 3993–4081 МГц. CPU Diode (max) — 70 °C.
Cinebench R15 CPU (Single Core) — 213 cb. CPU VDDNB Voltage (avg) — 1,42 В. CPU Diode (avg) — 56,5 °C.
Cinebench R15 CPU — 3146 cb. CPU VDDNB Voltage (avg) — 1,217 В. CPU Diode (avg/max) — 61,4/67 °C.

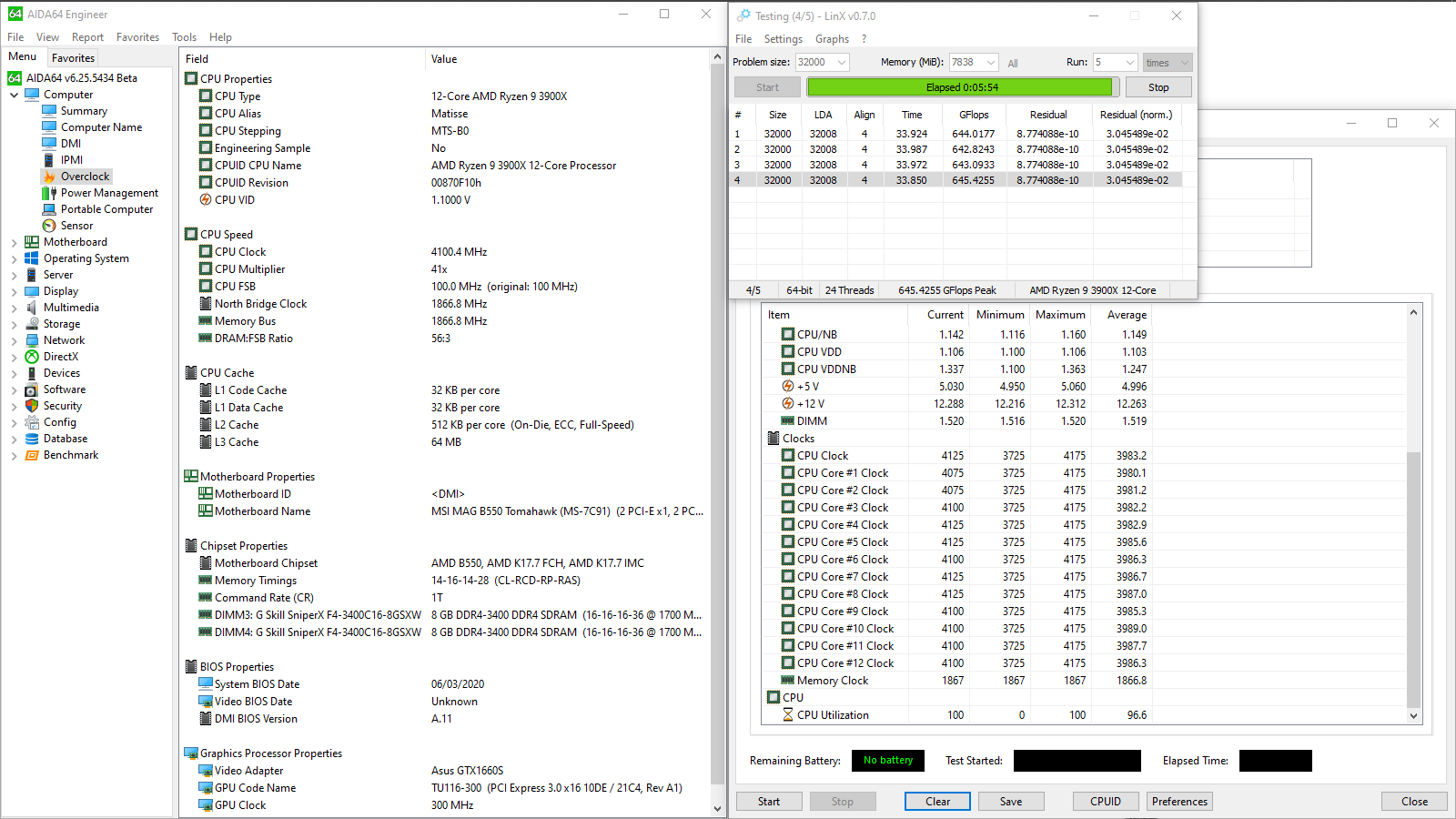

LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 47 °C. CPU Diode (avg/max) — 65,6/77 °C.
GFlops Peak — 645,43. AIDA64 Cache & Memory Benchmark Latency — 63,4 ns. CPU Clock (peak) — 4650,4 МГц.

Граничные уровни потребления энергии — 35–260 Вт. Изменённые лимиты мощности позволили ещё больше получить в LinX, а вот в Cinebench R15 итоговая производительность слегка снизилась.

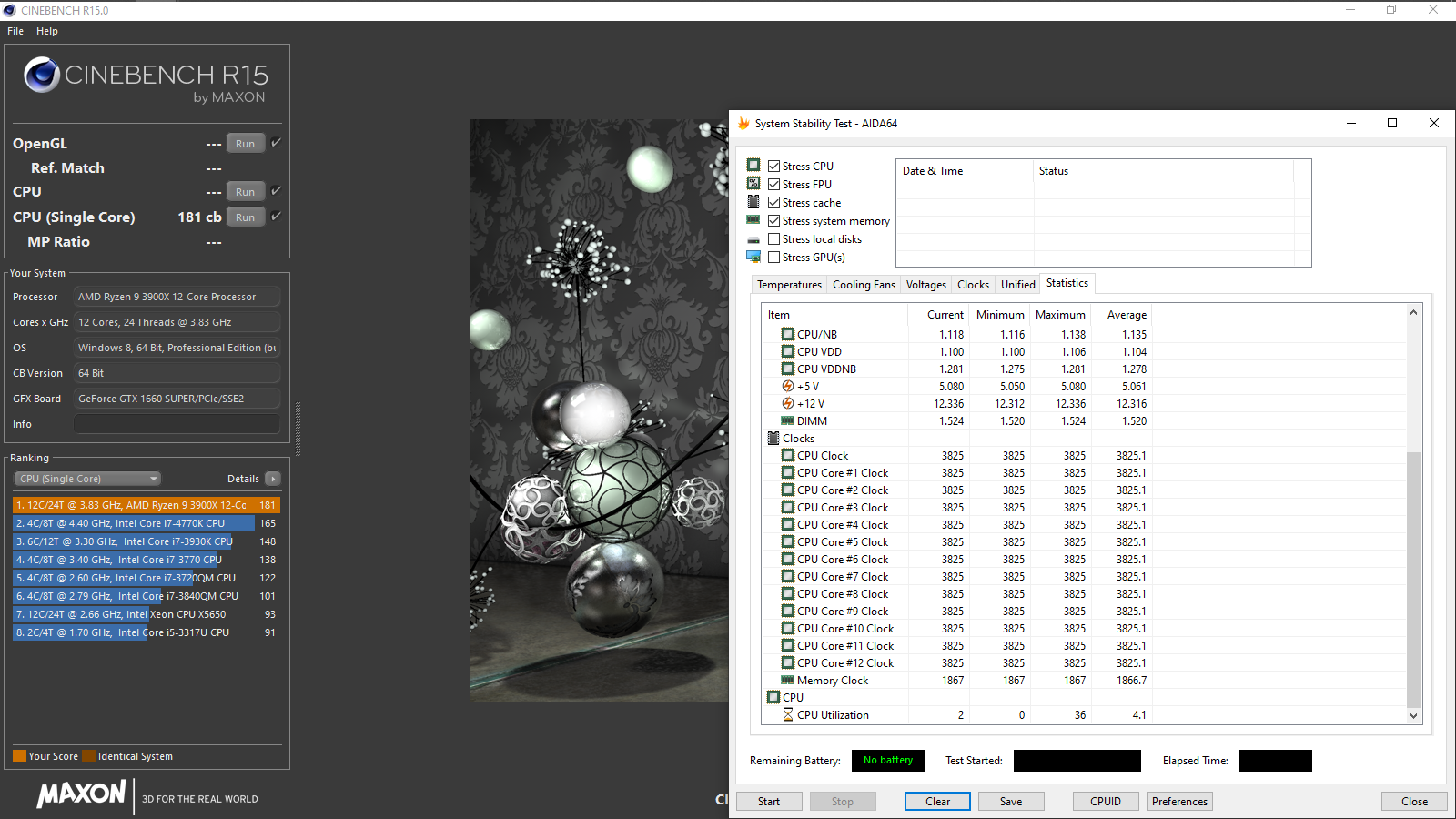

Тепловой тест VRM. К настройкам из блока разгона ОЗУ добавлены: CPU Core Ratio — 38.25, CPU Voltage — 1,275 В, CPU LLC — Mode 1.

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 3825 МГц. CPU Diode (max) — 44 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 3825 МГц. CPU Diode (max) — 63 °C.

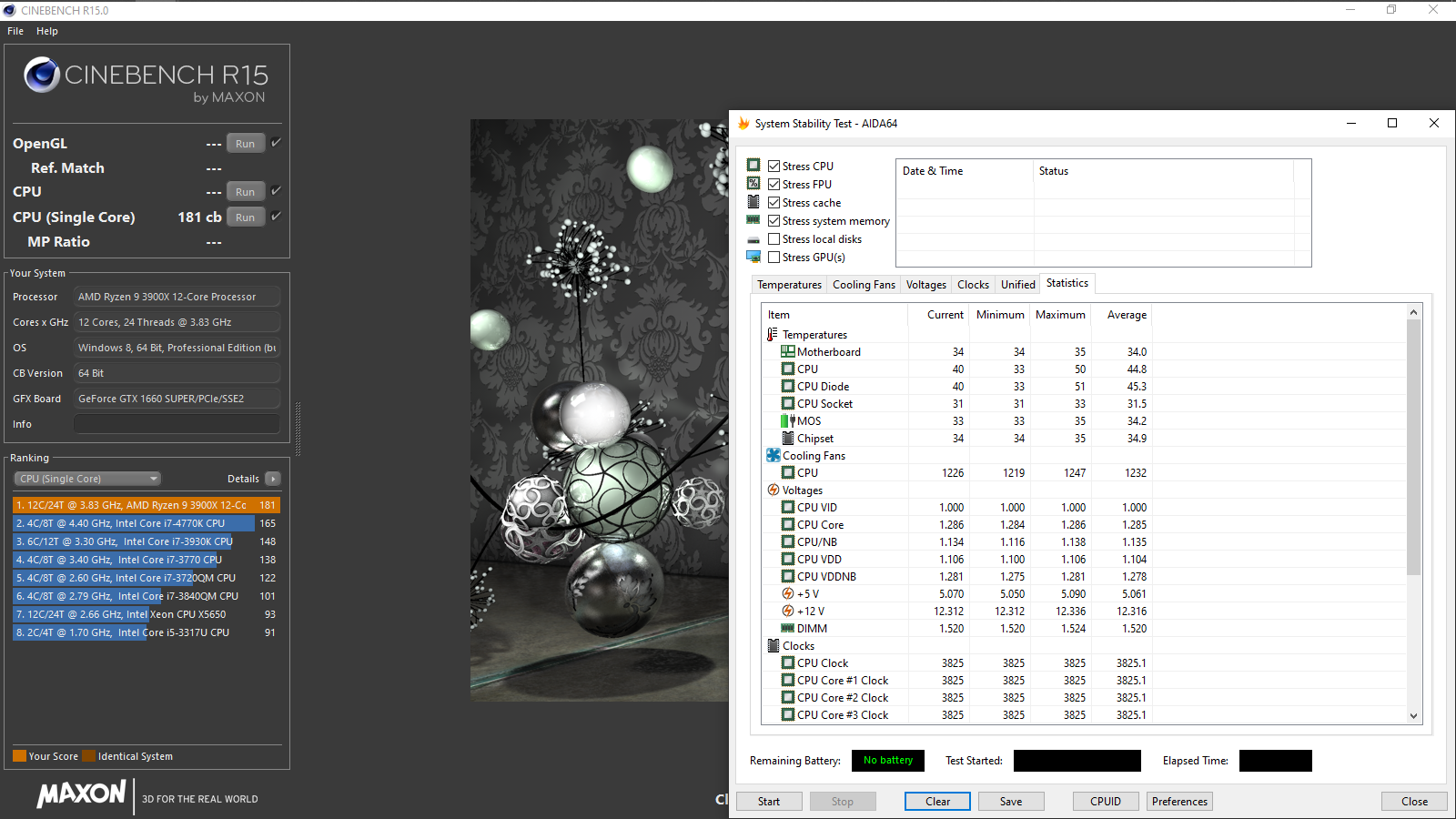

Cinebench R15 CPU (Single Core) — 181 cb. CPU VDDNB Voltage (avg) — 1,278 В. CPU Diode (avg) — 45,3 °C.
Cinebench R15 CPU — 3041 cb. CPU VDDNB Voltage (avg) — 1,28 В. CPU Diode (avg/max) — 60,9/68 °C.
LinX v0.7.0 (16 Runs, Problem size: 32000). VRM Sensor (max) — 54 °C. CPU Diode (avg/max) — 77/96 °C.
GFlops Peak — 648,33. AIDA64 Cache & Memory Benchmark Latency — 65,7 ns.

Граничные уровни потребления энергии — 46–325 Вт. Колебания напряжения ЦП уложились между 1,275 и 1,281 В. Во время экспериментов температура окружающей среды равнялась 26 градусам. Верхняя грань большего радиатора грелась до 43 °C, меньшего — до 45 °C. Собственные замеры пирометром тыльной стороны платы в секторе размещения элементов VRM выявили ту же зависимость, что была обнаружена при знакомстве с MSI MEG X570 Unify, а именно разницу в пять градусов, которые следует надбавить к показаниям, которые демонстрирует сенсор на плате, таким образом, даже в специально созданных нетипичных условиях нагрев не превысил 59 °C!

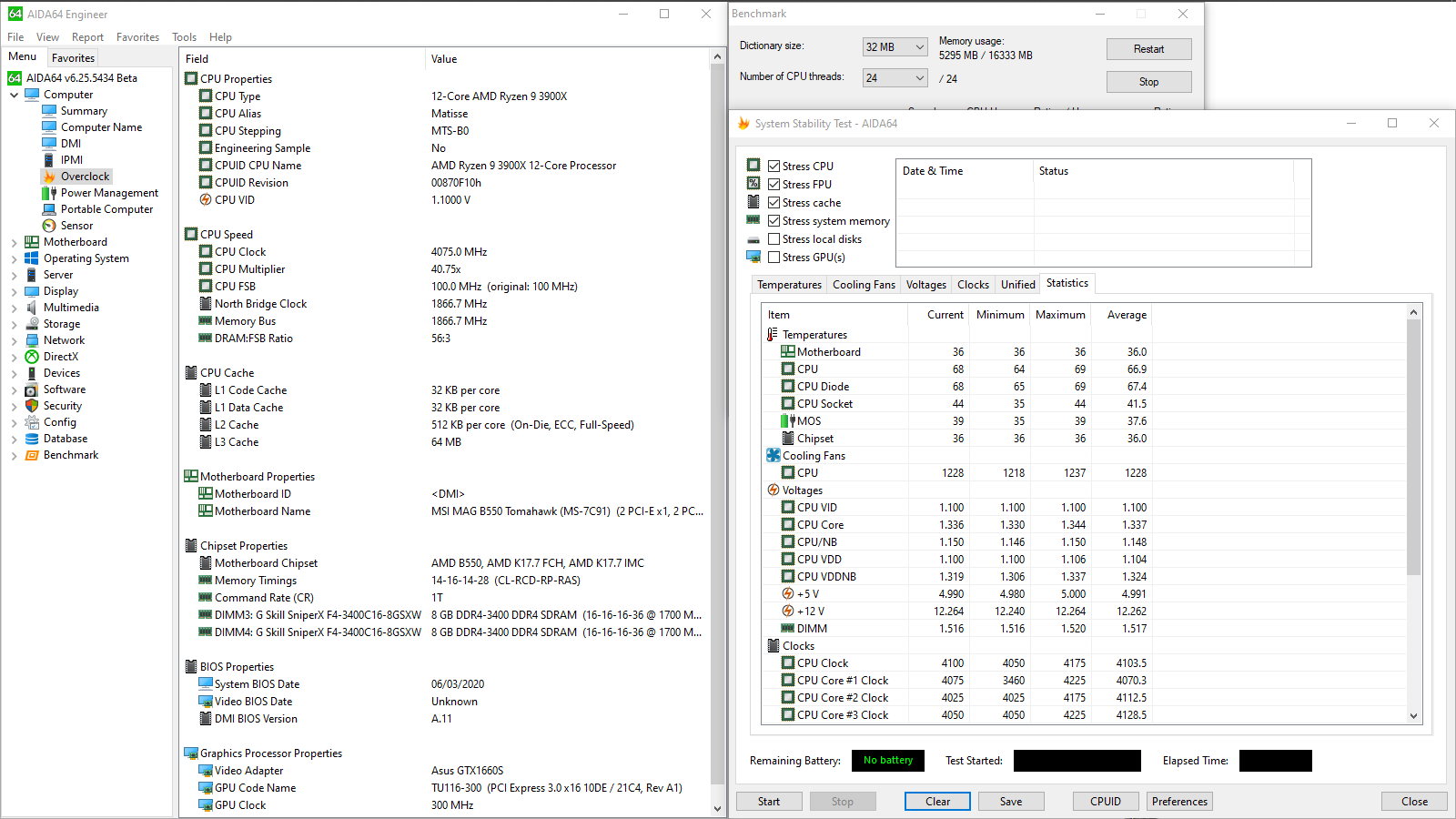

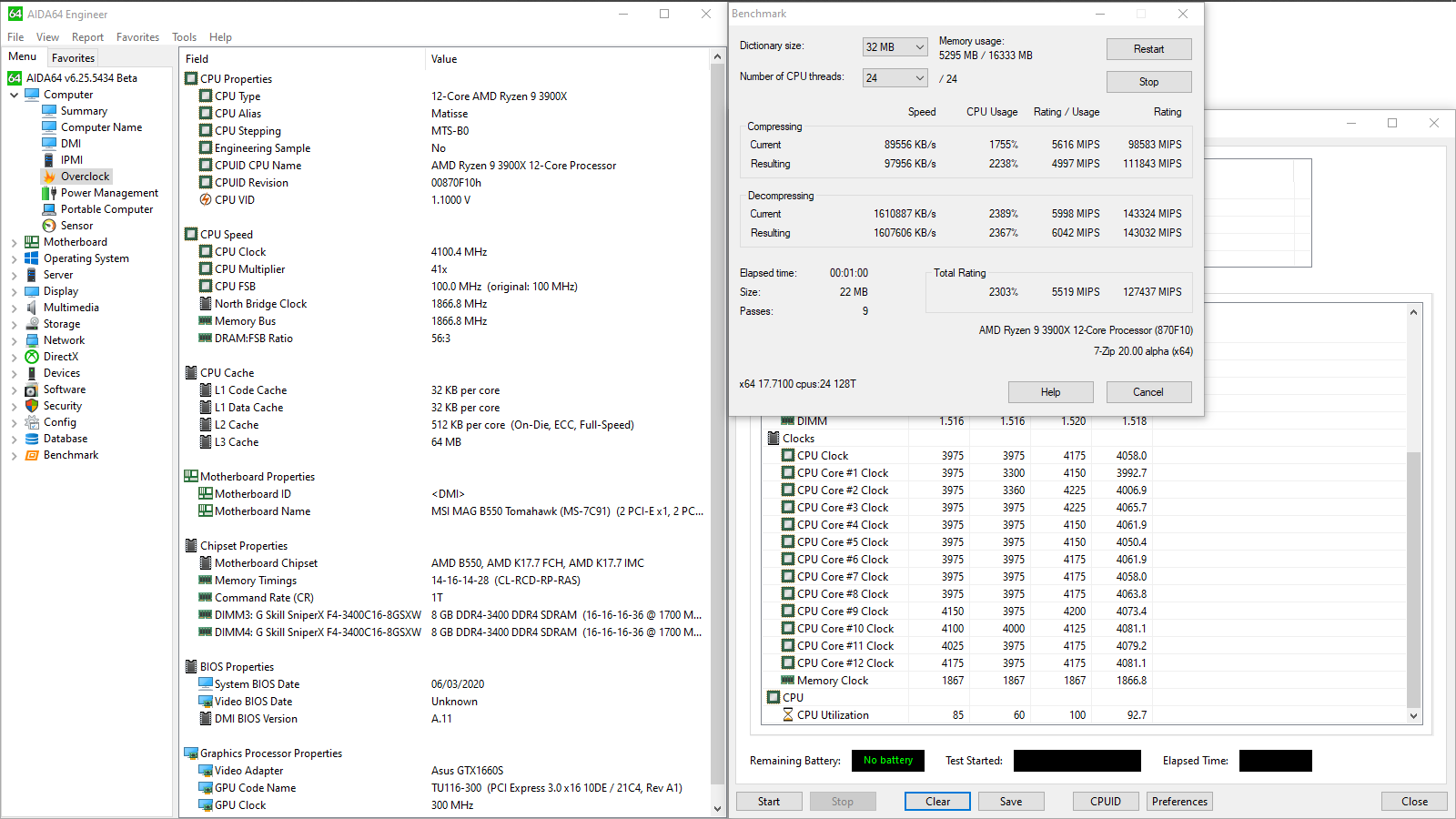

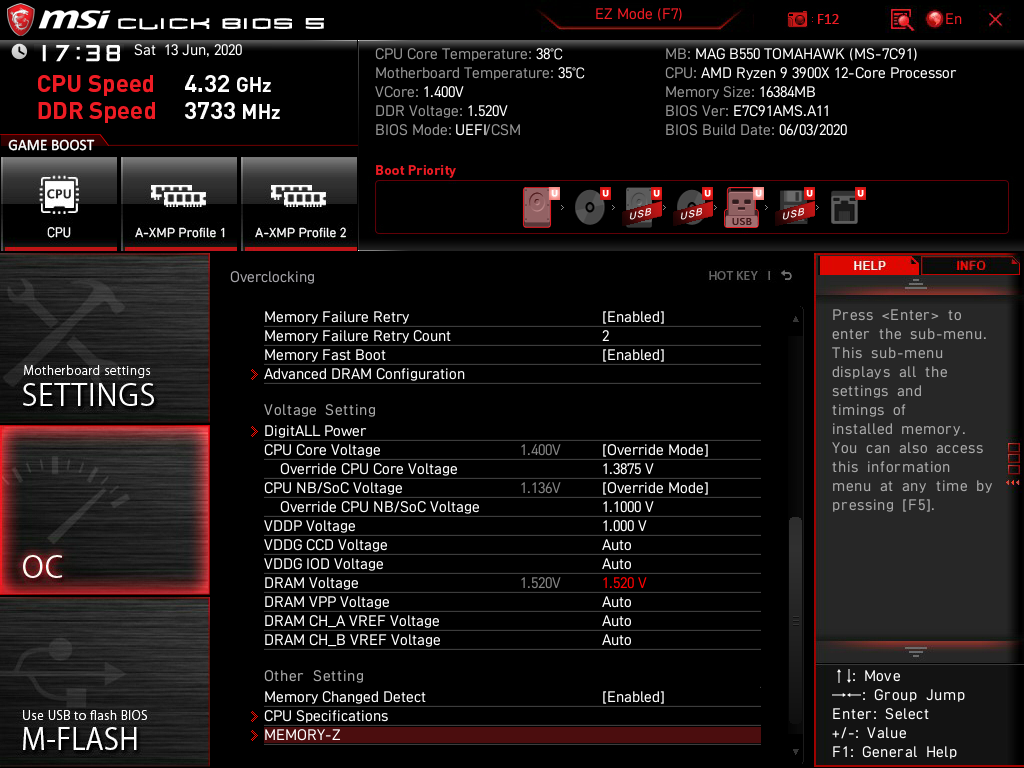

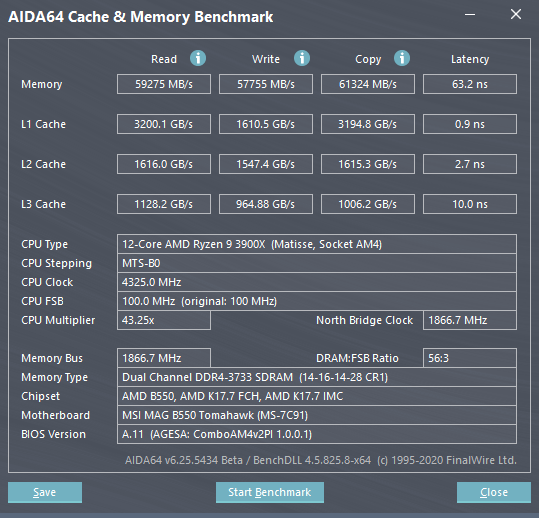

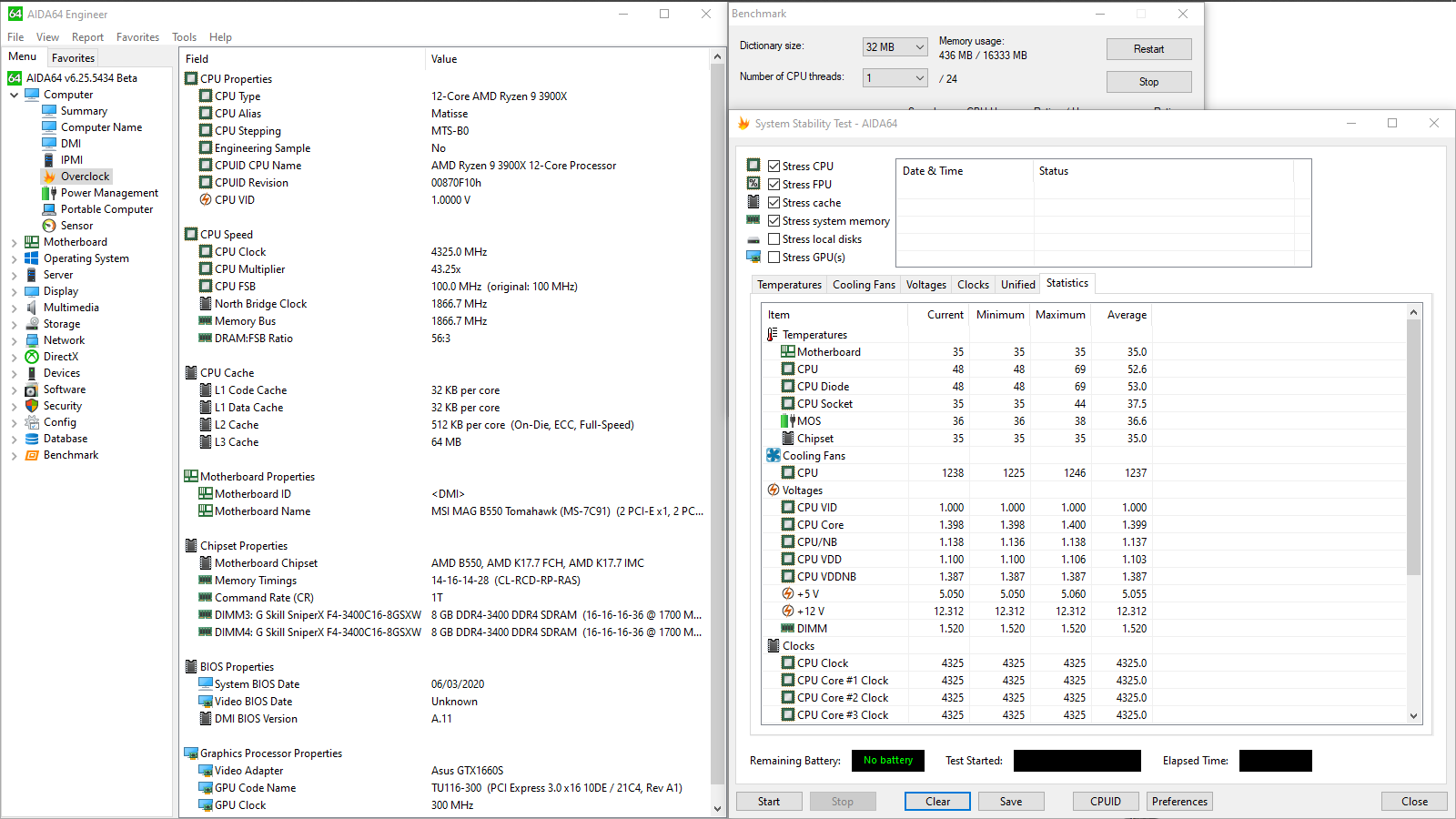

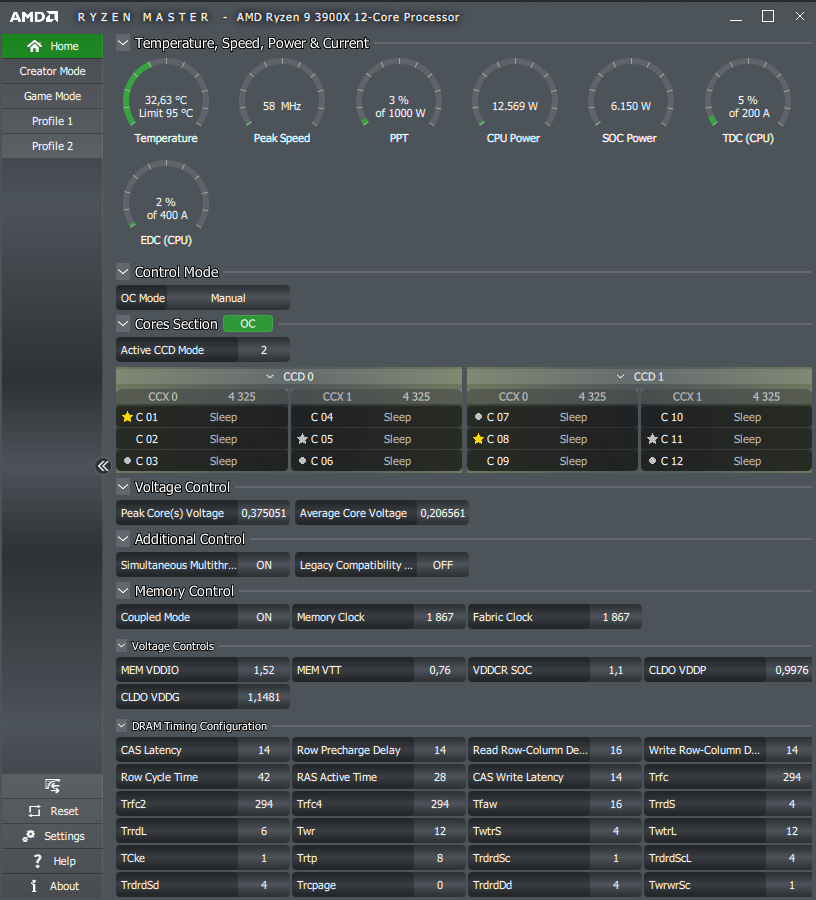

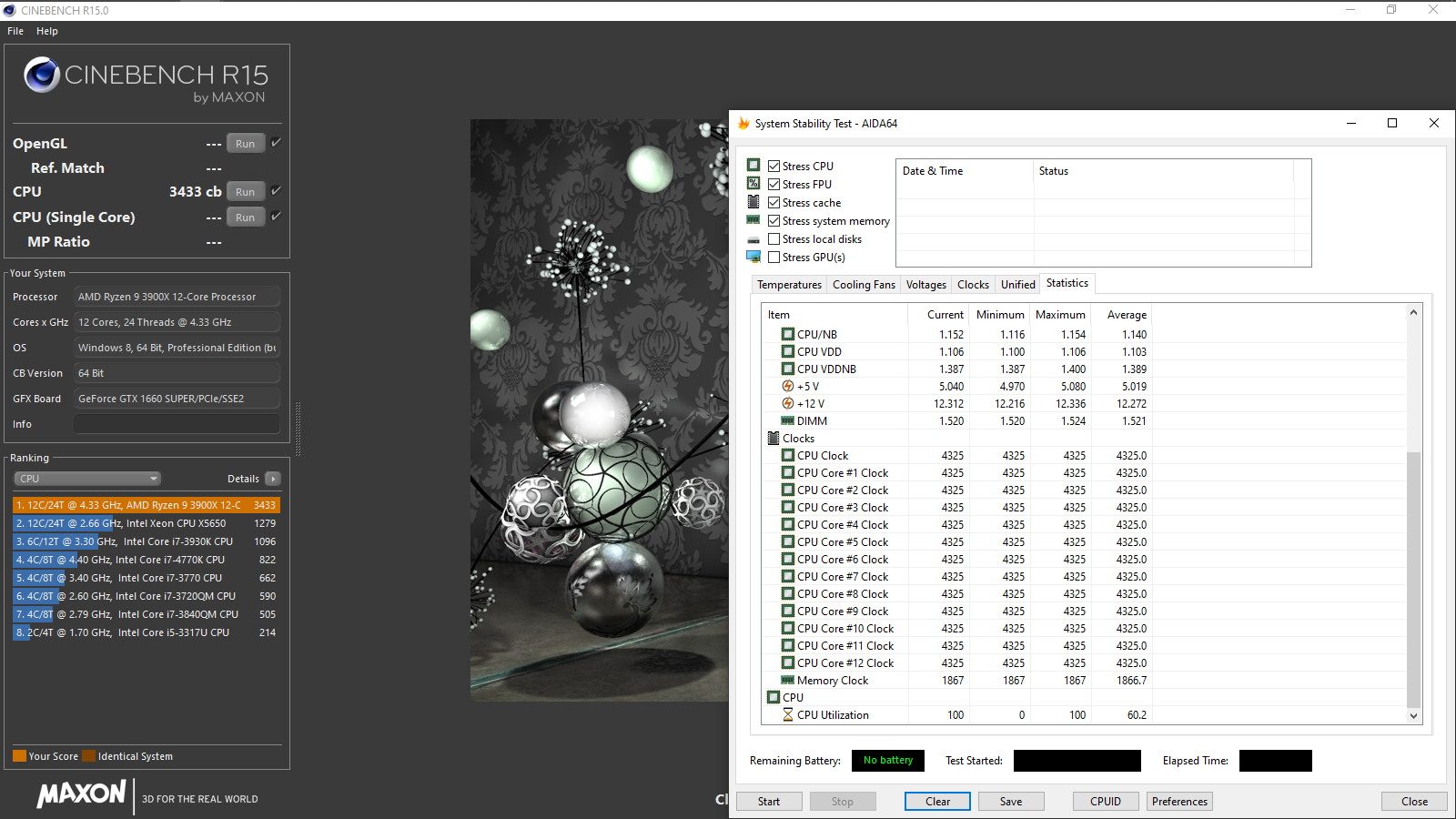

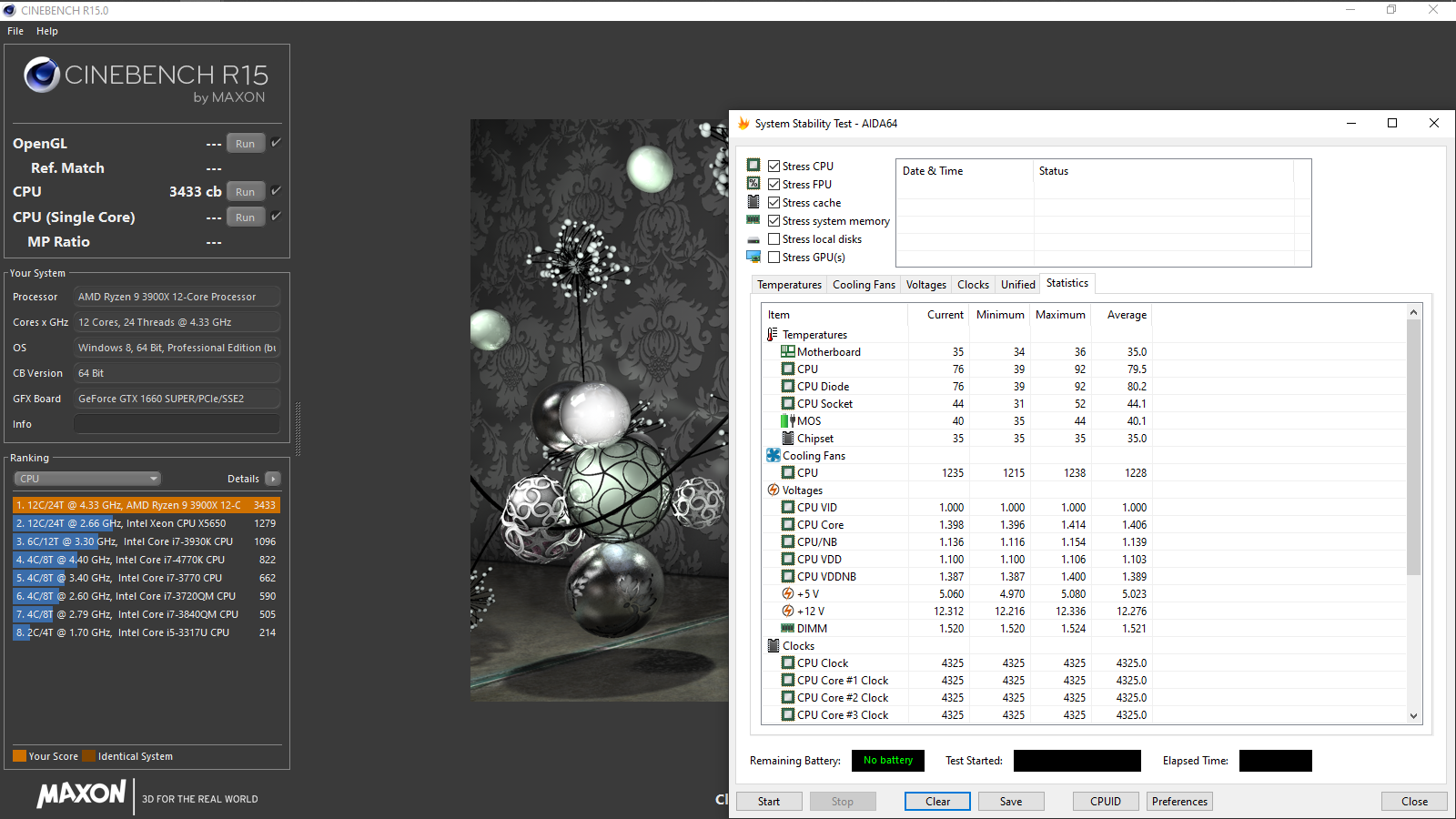

Тестовый Ryzen 9 3900X может ускориться до 4325 МГц при использовании шести подряд проходов бенчмарка Cinebench R15 в качестве идентификатора стабильности ПК. Требуется определить необходимый и достаточный режим работы стабилизатора. Конечные параметры, добавленные к разгону ОЗУ: CPU Voltage — 1,3875 В, CPU LLC — Mode 1.

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4325 МГц. CPU Diode (max) — 69 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4325 МГц. CPU Diode (max) — 79 °C.
Cinebench R15 CPU (Single Core) — 205 cb. CPU VDDNB Voltage (avg) — 1,387 В. CPU Diode (avg) — 52,6 °C.
Cinebench R15 CPU — 3433 cb. CPU VDDNB Voltage (avg) — 1,389 В. CPU Diode (avg/max) — 80,2/92 °C.
VRM Sensor (max) — 44 °C. AIDA64 Cache & Memory Benchmark Latency — 63,2 ns.

Колебания напряжения ЦП уложились между 1,387 и 1,40 В. Стабилизацию CPU Voltage сложно назвать идеальной, но претендовать на высокую оценку она может вполне.

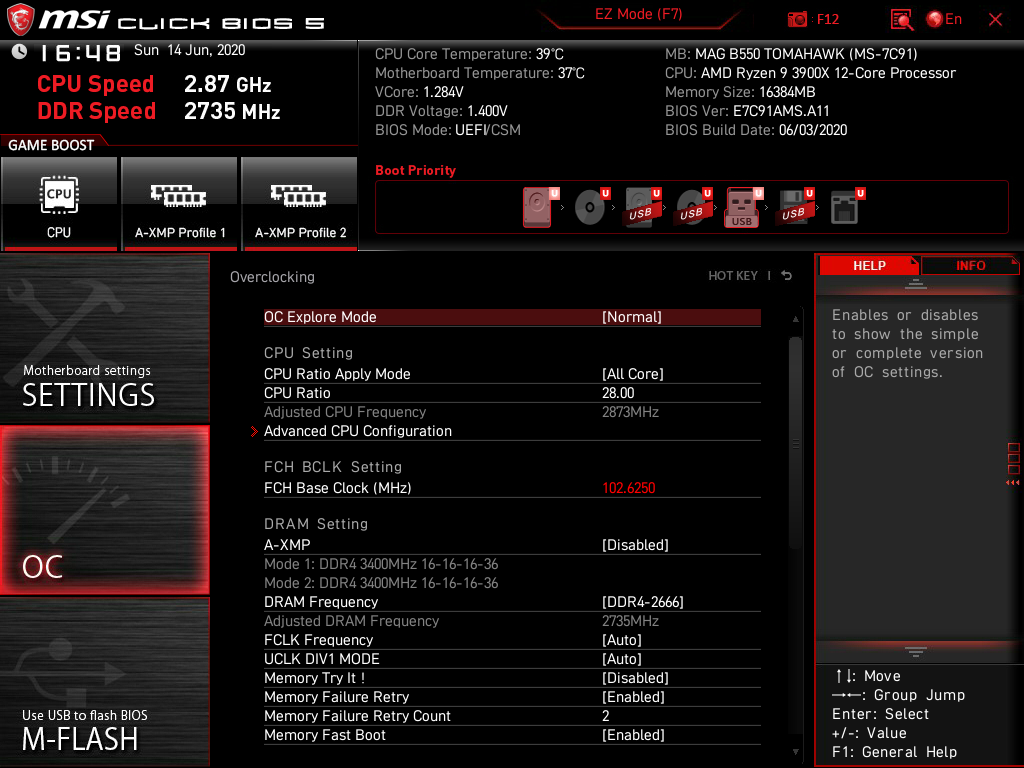

Разгон базовой частоты — 102,625 МГц. Вспомогательные параметры UEFI: CPU Core Ratio — 28, CPU Voltage — 1,275 В, PBO — Disabled, SOC Voltage — 1,10 В, DRAM Voltage — 1,40 В.

Стабилизация системы не была самоцелью. Разгон с сохранением функционирования интерфейса SATA вышел не таким убедительным, как на ASUS ROG Strix B550-E Gaming. Однако, здесь шаг изменения величины очень малый и даже небольшой коррекции будет достаточно для доводки разгона ОЗУ до «предельного», либо каких-либо других тонких экспериментов, например, с режимами PBO.

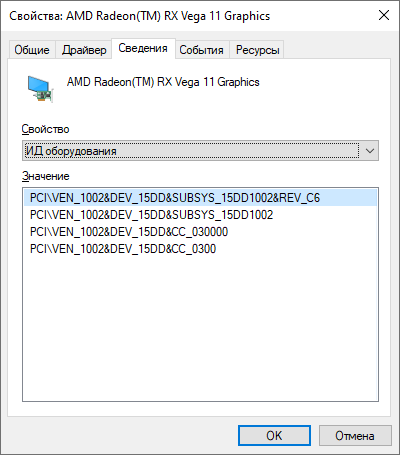

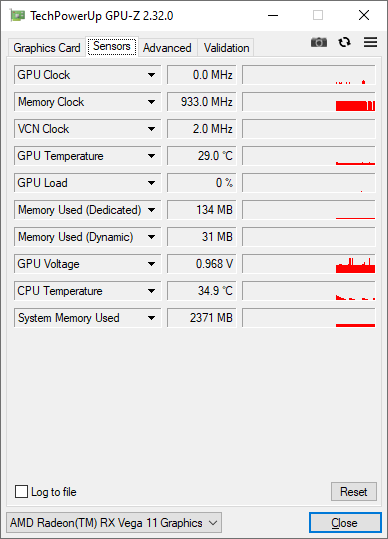

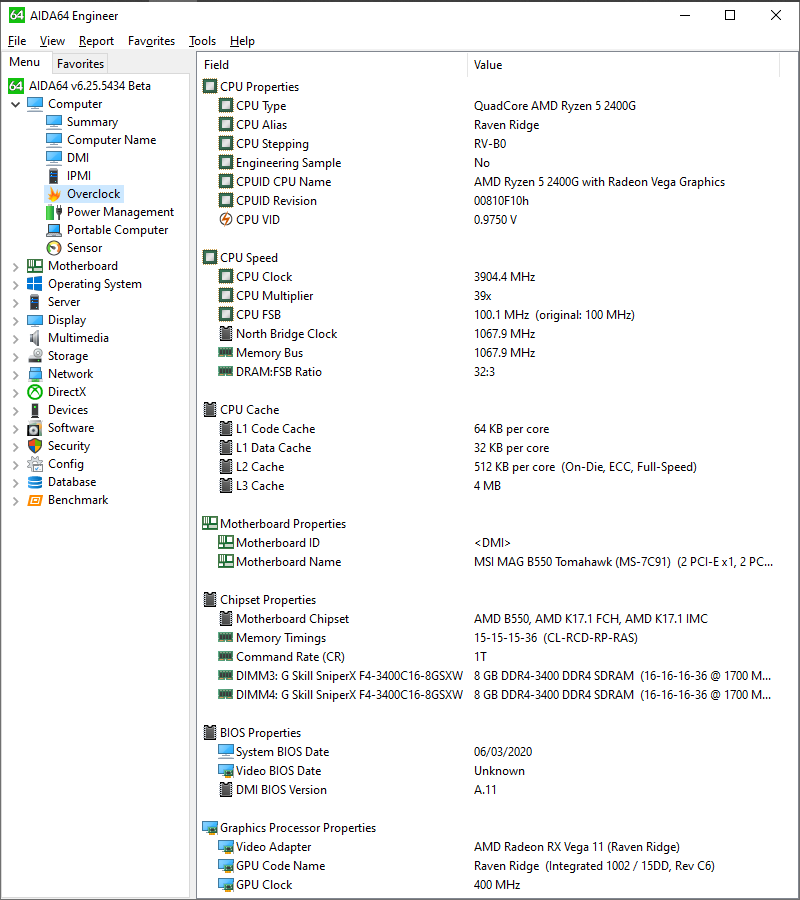

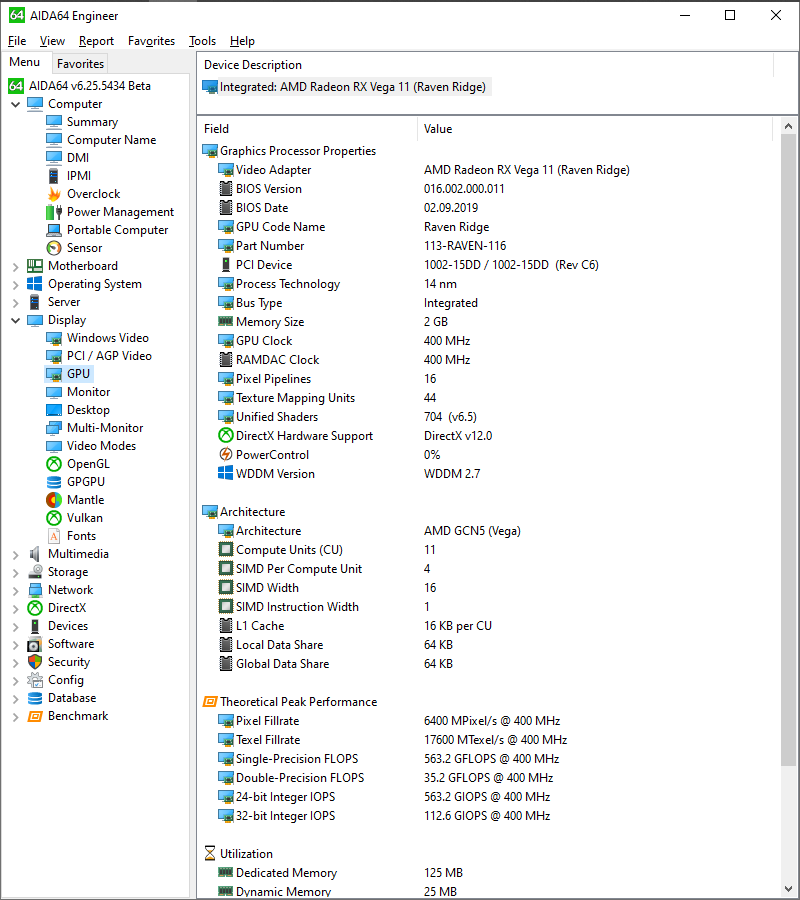

Также я провёл эксперименты с установленным Ryzen 5 2400G. С его функционированием возникли спорные моменты. До проведения установки нужных драйверов Windows 10 периодически уведомляла о превышении потребления неким устройством USB, а после инсталляции перестала работать клавиатура, подключённая в гнездо PS/2, при этом она же без проблем позволяла, как и раньше, взаимодействовать с UEFI. Теперь уже не было уведомлений и работу можно было продолжить с другой, использующей подключение USB. Кто знает, какие ещё сюрпризы припасены для APU, работа с которым официально не подтверждается не только для этой платы, а для всех устройств на базе хаба B550.

Вывод

Младший статус игровой серии MAG привёл к отсутствию возможности организации SLI, то есть линии PCI-E, идущие от ЦП, согласуются с одним полноформатным слотом x16. Также относительно других серий здесь лишили звуковую подсистему каких-либо особых черт, оставив в распоряжение пользователя кодек Realtek начального класса, не сопроводив его какими-либо ОУ и/или бонусным ПО. MAG B550 Tomahawk как наиболее солидная модель в семействе, обладает поддержкой двух проводных сетевых интерфейсов, один из них поддерживает скоростные сети 2,5 Гбит/с. Ничем примечательным не отличается и комплект поставки — здесь имеется лишь самое необходимое для сборки рядового ПК.

Безусловным преимуществом продукта является солидный преобразователь напряжений. Комплексный подход при проектировке — усиленный текстолит, большие ребристые радиаторы, современные силовые элементы — создал впечатляющий «запас» мощности. Со стабилизацией уровня вырабатываемого напряжения тоже нет явных проблем, а всё благодаря набору профилей LLC. При разгонных экспериментах с Ryzen 9 3900X не вышло прогреть VRM даже до 60 градусов (при использовании воздушной СО)! Ещё испытуемая может похвастать возможностью организовать восемь (!) независимых алгоритмов для контроля работы охладителей — помпы и вентиляторов. Для этих целей пригодятся показания с шести интегрированных термодатчиков в состав изделия. При разгоне ОЗУ также не было никаких заминок, итоговые результаты производительности системы как со штатными настойками, так и при разгоне фактически ничем не отличаются от виденных прежде на платах с хабом X570. Дополнительный балл испытуемая заслуживает на логичную реализацию возможностей B550 и грамотное размещение все более востребованных слотов M.2. Фирменный Dragon Center функционировал без каких-либо проблем, в частности, он пригодится для работы с Mystic Light — утилитой по наладке подсветки. А если вы её ярый противник наличия в системе — имеется возможность в один щелчок выключателя забыть про всё сразу после установки платы в корпус. В целом, организация сборки при участии продукта может носить самую разную направленность — от производительной игровой до профессиональной, с обилием охладителей, подсветки или с их минимальным числом, ведь на самом устройстве в принудительном обдуве ничего не нуждается. Уверен, своего покупателя продукт найдёт, когда уровень ажиотажа вокруг новинок спадёт и розничные цены придут в норму.

Game highlights msi что это

Dragon Gaming Center – знакомство с обновлённой версией
Друзья! В остсутствие обзоров на новые ноутбуки могу познакомить вас с различными фишками ноутбуков MSI. Начнем с Dragon Gaming Center — удобного инструмента для управления множеством настроек на ноутбуках G-серии от MSI. Эта статья поможет вам разобраться в этих настройках и понять, зачем они нужны.
Первое, что вы видите при запуске Dragon Gaming Center — это экран System Monitor — Мониторинг системы:

Название вполне соответствует сути: здесь вы видите в реальном времени параметры системы, такие как загрузка ЦПУ, использование оперативной памяти, состояние аккумулятора и так далее. Здесь же вы можете переключать профили SHIFT и отслеживать температуру и использование подключения.

Экран 2 — Utility — Утилиты: отсюда вы можете запускать приложения; на скриншоте показан предустановленный набор. Вы можете дополнять его собственными приложениями.

(на картинке: "Add" = "Добавить". Названия программ без перевода; названия разделов есть в переводе предыдущей картинки выше)
На экране Instant Play — Играть сейчас есть четыре вкладки. Instant Play — первая из них. Здесь вы можете настроить горячую кнопку Р1 для запуска любой программы или игры.

Вкладка 2 — Display & Audio — Экран и звук, где вы можете настроить громкость динамиков и микрофона, а также яркость и цвета экрана.

Вкладка 3 — Mouse — Мышь — здесь вы можете изменить скорость курсора, скорость двойных кликов и настройки прокрутки.

Последняя вкладка Instant Play — это Resource Release; здесь вы можете выбрать приложения, которые автоматически закроются, когда вы запустите игру, нажав сочетание клавиш Р1.

Наконец, Device settings — Настройка устройства даёт возможность включить/выключить кнопку Windows на клавиатуре и включить/выключить профиль с максимальной мощностью. Здесь вы тоже можете перейти в нужный режим SHIFT.

Мониторинг состояния компьютера (температур процессора и чипа видеокарты, скоростей вращения вентиляторов, а также основных напряжений и частот) доступен в разделе «Домой», вкладка «Monitor». Этот же раздел включается по умолчанию при открытии программы.

Включение игрового режима

MSI Dragon Center умеет автоматически подбирать сочетание настроек материнской платы и/или установленных на ней системных компонентов для наилучшего игрового опыта – эта функция называется «Gaming Mode». Для её включения перейдите по пути «Домой» – «Gaming Mode» и воспользуйтесь одноимённым переключателем в верхней правой части окна.

Больше ничего настраивать не нужно, приложение всё сделает самостоятельно. К сожалению, рассматривая опция пока работает только с ограниченным числом игрового ПО, преимущественно ААА-проектов 2019-2020 годов выпуска, однако в планах разработчиков увеличить число совместимых продуктов.

Настройка профилей производительности

В программе присутствует возможность тонкой настройки профилей работы компьютера MSI.

• «Extreme Performance» – максимальная производительность с настройками оверклокинга;
• «Balanced» – режим оптимального соотношения между производительностью и энергосбережением;
• «Silent» – минимальная производительность для уменьшения шума работы кулеров;
• «Super Battery» – максимальная энергоэффективность;
• «User» – пользовательские настройки.

Конфигурация работы периферийных устройств

С помощью МСИ Драгон Центр на ноутбуках и игровых материнских платах тайваньского производителя можно настроить также поведение клавиатуры и подключённого монитора или матрицы.

Основные параметры периферии находятся на вкладке «Домой» – «General Settings».

В большинстве случаев присутствуют такие профили:

• «Gamer» – вариант по умолчанию, представляет собой сбалансированное решение для игр и повседневных задач;
• «Anti-Blue» – включение фильтра синего спектра, рекомендуется включать перед сном или при недостаточной освещённости;
• «sRGB» – активирует на мониторе (матрице) охват полного диапазона указанной палитры, пригодится пользователям, работающим с графикой;
• «Office» – пониженный цветовой диапазон и уменьшенный предел максимальной яркости, ориентированный чисто на повседневные рабочие задачи вроде набора текста;
• «Movie» – как следует из названия, устанавливает цвета и режим обновления, оптимальные для просмотра кинофильмов и видеороликов.

Доступный набор опций периферийных устройств зависит от установленного в компьютере оборудования, поэтому некоторые из вышеприведённых параметров могут отсутствовать в отдельных случаях.

Управление подсветкой

Рассматриваемое приложение также позволяет управлять подсветкой разнообразных периферийных устройств – за это отвечает вкладка «Ambient Link» (на некоторых конфигурациях называется «Mystic Lights»).

При подключении совместимого устройства можно выбрать один из цветовых профилей либо вручную определить вариант свечения – кликните по панели «Ambient Link» справа, затем задайте цвет и интенсивность вручную.

Присутствуют и предустановленные режимы.

Активация умного шумоподавления

Часть моделей материнских плат MSI для настольных ПК и ноутбуков оборудована встроенной системой шумоподавления, которая работает на нейросетях. Для её включения проделайте следующее:

Откройте «Домой» и воспользуйтесь вкладкой «Noise Cancel».

Настройка второго дисплея

Видеокарты MSI и ноутбуки производства этой компании поддерживают функцию подключения внешних мониторов как дополнительных дисплеев. Для её использования проделайте следующее:

Убедитесь, что экран подключён к компьютеру и распознаётся.

Обновление драйверов и установка дополнительных утилит

С помощью MSI Dragon Center можно упросить процедуру инсталляции драйверов, а также установить дополнительное ПО, которое расширяет функциональность основного приложения.

Первым делом перейдите в раздел «Поддержка». Для установки обновлений служебного ПО откройте вкладку «Live Update».

Мы рады, что смогли помочь Вам в решении проблемы.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Уже знаете, что такое MSI Gaming App? Если нет, вы пропустили много интересного, включая возможность получить от видеокарты дополнительную производительность!

Приложение MSI Gaming App можно найти на диске с драйверами и утилитами, идущим в комплекте с каждой видеокартой MSI серии GAMING. Вы также всегда можете скачать самую последнюю версию приложения с нашего веб-сайта. Благодаря MSI Gaming App вы получаете доступ к уникальным настройкам видеокарты, которые способны поднять вашу игру на новый уровень.

Профили

В приложении MSI Gaming App имеются три предустановленных профиля, позволяющие настроить производительность вашей видеокарты MSI GAMING в один клик. Как и следует ожидать от игрового оборудования, все графические карты MSI GAMING уже в коробке настроены для работы в режиме Gaming Mode. Кроме того, для самых требовательных геймеров, приложение MSI Gaming App позволяет увеличить производительность еще больше, за счет перехода в режим OC Mode, или включить режим Silent Mode для снижения уровня шума при решении задач не требующих высокой производительности. Кликнув по маленькой иконке в виде глаза, находящейся на верхней правой вкладке, можно настроить контрастность экрана для лучшего визуального восприятия. Просто откройте вкладку и выберите один из режимов.

Вы также можете настроить внешний вид консоли полностью под себя, кликнув по вкладке Customize. Это позволит вам настроить такие параметры как гамма, уровень, яркость, контраст как независимо для каждого цветового канала, так и для всех каналов одновременно. Все это позволяет получить максимально точный контроль.

Светодиодная подсветка LED Dragon

Если вы являетесь счастливым обладателем одной из последних видеокарт серии GAMING, вероятно ваша видеокарта оснащена MSI Dragon LED. Данная технология несомненно прекрасно дополняет систему охлаждения Twin Frozr V. Вы легко можете управлять эффектами светодиодной подсветки через вкладку LED в приложении MSI Gaming App и, таким образом, создать подходящую атмосферу для ваших игровых баталий. Если у вас есть видеокарта MSI серии GAMING обязательно попробуйте приложение MSI Gaming App!

Друзья, даровчик всем! Сегодня мы будем обсуждать программу MSI Gaming App, ну я думаю вы и так понимаете, что это фирменная прога, которая наверно идет в комплекте с материнской платой видеокартой, на диске. Но если у вас есть интернет, то с диска ставить не стоит, ибо версия на официальном сайте MSI думаю будет свежее. Так, ладно, я не о том. MSI Gaming App что это за программа? Я отправился с этим вопросом во всемирную паутину и там накопал кое-какой инфы. MSI Gaming App это программа для настройки производительности видеокарты. Кстати прога вроде как предназначена для видюх серии MSI GAMING.

Так, вот читаю что видюхи серии MSI GAMING и так уже идут по умолчанию в режиме Gaming Mode. Но если нужно, то MSI Gaming App может еще увеличить немного производительность, за счет перехода в режим OC Mode. Еще есть режим Silent Mode для снижения шума, но при этом мощностью видюхи тоже будет снижена. Просто если уменьшить мощность видюхи, то она будет меньше греться, ну и логично что количество оборотов вентиляторов тоже можно снизить. В итоге шума меньше. Но в игру на таком режиме конечно лучше не играть, для игры нужна производительность и чтобы вентиляторы норм крутились.

Так, ладно, кое-как что такое MSI Gaming App мы поняли. Теперь давайте глянем на эту прогу, что она вообще из себя представляет Итак, вот я нашел первую картинку, смотрим:

Значит что мы тут видим? Видим что что-то написано, вот есть такое как CPU Clock, тут указана частота процессора. А есть еще GPU Clock, тут уже идет частота видеоядра. Потом внизу видим три кнопки для переключения режимов работы видеокарты. Как вы уже понимаете OC Mode это максимум производительности, ну а Silent Mode это тихая работа видеокарты, так как производительность ее будет снижена. По умолчанию режим идет Gaming Mode, это как раз что-то типа оптимального режима, который подходит для всего

А вот сказано про режим Eye Rest:

Ну и инфа про режим Gaming:

Кстати, у вас еще на видеокарте может быть такая штука как MSI Dragon LED, ну это если у вас видюха серии GAMING. Dragon LED это такая себе модная светодиодная подсветка, которая классно светится на боку видюхи. В проге MSI Gaming App, на вкладке LED можно управлять светодиодной подсветкой Кстати по поводу LED, вот я нашел картинку, тут как раз открыта вкладка LED и мы видим что есть меню LED effects, там выбрано On, а внизу я так понимаю можно выбрать стиль работы подсветки.. ну смотрите сами:

Ну в принципе понятно что такое MSI Gaming App, верно? Это прога для игровых видюх MSI, прога позволяет управлять режимами работы. Правда я вот тут нашел одну картинку и думаю, это может новая версия? Наверно они ее там допилили, сделали лучше.. ибо даже интерфейс уже немного другой как бы, ну смотрите сами:

А вот еще я нашел такую картинку.. это уже другая программа, а именно MSI Command Center, и судя по тому как она выглядит, то я так понимаю при помощи нее можно разгонять процессор! Ну смотрите сами:

Ребята, вы уж извините, я знаю что не в тему! Но просто нашел еще картинку с MSI Command Center и смотрится очень эффектно прога, решил и вам показать, гляньте:

Опачки, приехали! А вот нашел еще картинку и тут тоже интерфейс MSI Gaming App изменен, это уже получается третий вариант внешнего вида, гляньте:

А вот еще нашел картинку, это уже версия MSI Gaming App для Андроида:

Ребята.. я нашел мега супер картинку.. она прям как плакат, как постер. Тут все на английском, но я думаю что вам будет интересно на нее взглянуть, вот она:

Ну все ребята. Хватит картинок, думаю что и так все понятно. Теперь пора мне показать как удалить MSI Gaming App. Вдруг вам эта программа окажется ненужной или вы захотите ее переустановить? Как удалять вы обязаны знать.. Итак, смотрите, зажимаете кнопки Win + R, пишите такую команду:

Дальше у вас появится окно со всеми прогами, которые у вас стоят на компе, вот у меня оно такое:

Все ребята, пришло время прощаться. Удачи вам и не скучайте там, все будет хорошо!!

Game highlights msi что это

Reddit and its partners use cookies and similar technologies to provide you with a better experience.

By accepting all cookies, you agree to our use of cookies to deliver and maintain our services and site, improve the quality of Reddit, personalize Reddit content and advertising, and measure the effectiveness of advertising.

By rejecting non-essential cookies, Reddit may still use certain cookies to ensure the proper functionality of our platform.

For more information, please see our Cookie Notice and our Privacy Policy .

Get the Reddit app

This subreddit is about the famous laptop company called MSI (Micro-Star International). It aims to give subscribers content on MSI, whether it is a selfpost or a linkpost aslong as it has something to do with MSI.

Hey guys, I recently bought a MSI GF63 Thin, and the first few days I played some games on this laptop, the dragon center game highlights automatically captured my gameplay and I would see all the clips that I died or got a kill. It was then I tweaked a few settings which I forgot and now whenever I finish playing a game, I would navigate to the game highlights section and it would say "Oops! No video found." What can I do to fix this? Also I only play games that the game highlights support like valorant, lol and apex.

Как пользоваться MSI Center

Итак, MSI Center — это новая платформа с модульной концепцией, которая сочетает все эксклюзивные функции MSI. Собственный центр управления, страница наборов функций и раздел поддержки. На практике имеем доработанный MSI Dragon Center уже в новом амплуа.

Эта статья расскажет, как пользоваться MSI Center. Ранее разбирали приложения Dragon & Creator Center и Command Center. Собственно, новый MSI Центр должен объединить все разработки компании. Плюс пользователь сможет выбрать только необходимые компоненты.

Как настроить MSI Center

Время от времени мониторю раздел программного обеспечения материнской платы. На днях появилось приложение MSI Center (конечно же, с радостью его установил). Могу с уверенностью сказать: был приятно удивлён общей концепцией. Его можно загрузить прямо с Microsoft Store.

Что это за программа? Собственно, новый MSI Center сохраняет все функции модульными и настраиваемыми. Пользователь может установить только необходимые компоненты и избежать ненужной нагрузки. Сама компания MSI заверяет: Центр MSI стал умнее, быстрее, персональнее.

Мониторинг

В этом разделе предоставлено подробные характеристики плюс данные мониторинга. А именно: загрузка центрального и графического процессоров, памяти и даже дискового пространства. Ещё мониторинг сети и не только. Зачастую на фирменных ноутбуках Вам доступно больше.

Здесь можно мгновенно освободить оперативную память. Нажатием Стрелки возле Освободить и тут же напишет сколько получилось. Как минимум наличие такой возможности уже должно радовать. Что это даёт на практике? Вкратце: было ДО доступно 5,1 Гб, уже ПОСЛЕ стало 7,3 Гб.

Функции

На этой странице Вы можете скачать, обновить или удалить эксклюзивные функции MSI. Не стесняйтесь создавать свой собственный MSI Center. Все функции имеют подробное описание, плюс большинство разбиралось ранее. Некоторые просто перенесены с MSI Dragon Center.

Gaming Mode [Игровой режим]	Оптимизация всех Ваших игр буквально в один клик. Больше не нужно будет постоянно настраивать каждую игру.
Smart Priority [Интеллектуальный приоритет]	Режим на основе искусственного интеллекта максимально упрощает оптимизацию. Подойдёт для широкого спектра сценариев.
User Scenario [Пользовательский сценарий]	Предустановленные сценарии в соответствии с Вашими повседневными операциями. Плюс, регулировка производительности.
Mystic Light [Мистический свет]	Управление эффектами подсветки на Ваших MSI RGB устройствах или совместимых. Например, память или наушники.
True Color [Истинный цвет]	Технология предоставляет различные режимы, которые наилучшим образом подходят под различные сценарии использования.
MSI Companion [Компаньон MSI]	Эксклюзивный экранный интерфейс для быстрого мониторинга состояния и настроек даже в игре (с помощью игрового режима).
Smart Image Finder [Интеллектуальный поиск изображений]	Категоризируйте память для удобного просмотра своих драгоценных моментов с помощью смарт-тегов, созданных ИИ.
System Diagnosis [Диагностика системы]	Помогает отслеживать и анализировать состояние SSD-накопителей и батареи ноутбука с помощью обучения ИИ.
Game Highlights [Игровые моменты]	Снимайте и записывайте свои лучшие моменты. Интерфейс и функциональность могут отличаться в зависимости от региона.
Noise Cancellation [Шумоподавление]	Устраняет нежелательные внешние шумы и подавляет фоновую среду. Только для серии MSI GS&GE, Summit, Prestige или Creator.

Внимание! В зависимости от устройства и комплектующих функциональность будет отличаться. На фирменных ноутбуках MSI доступно максимум. Только тогда Вы сможете насладиться всеми эксклюзивными функциями компании MSI. Надеемся на расширение поддержки для матплат.

Поддержка

Подраздел Live Update позволяет обновить драйвера и программное обеспечение. Плюс показываются приложения, которые совместимы с Вашей платой. Например, к звуку ставят Realtek Audio Control и Nahimic. Кнопка Расширенные настройки проверяет обновление БИОСа.

Второй подраздел System Info покажет, какие версии драйверов и БИОСа используются. Это удобно, поскольку можно сравнить версию, даже с доступными драйверами на официальном сайте MSI. Много раз была ситуация, когда непонятно, какой драйвер чипсета установлен.

Вернёмся в прошлое, а именно, до процесса использования MSI Dragon Center. Помню, в конце обзора писал: надеюсь, на быстрое обновление и доработку как минимум пользовательского интерфейса. Спасибо компании MSI, что каким-то волшебным образом они меня услышали.

Теперь MSI Center занимает лидирующую позицию среди программ для материнских плат MSI. Сюда включены все новейшие функции, такие как Smart Image Finder, MSI Companion и другие. О многих функциях можно писать отдельно, если Вам это интересно, тогда будем расширяться.
