Что необходимо знать при выборе кухонной вытяжки?

Вытяжки могут быть укомплектованы двумя типами фильтров.

Жироулавливающие фильтры очищают воздух от взвешенных частиц (жир, продукты сгорания газа и др.). Они могут быть одноразовые из синтетического материала и многоразовые из алюминиевой фольги или сетки. Некоторые укомплектованы алюминиевыми жироулавливающими фильтрами. Жироулавливающие алюминиевые фильтры состоят из нескольких слоев перфорированного алюминия. Отверстия в алюминиевых листах сделаны таким образом, чтобы создать воздуху максимальную проходимость с минимальной шумностью. Эти фильтры служат на всем протяжении эксплуатации вытяжки и нуждаются в периодической очистке в растворе теплой воды с неагрессивным моющим средством или в посудомоечной машине. При мойке в машине необходимо располагать фильтры вертикально, чтобы твердые остатки пищи не забили отверстия фильтров.
Угольный фильтр тонкой очистки (одноразовые) — задерживают более мелкие частицы и немного нейтрализуют запах. Угольные фильтры покупаются отдельно на всем протяжении эксплуатации вытяжки, поэтому к монтажу в режиме рециркуляции следует прибегать в последнюю очередь. При использовании угольных фильтров периодичность их замены зависит от частоты использования вытяжки.

Уровень шума

Данные об уровне шума указанны в каталоге, а так же их можно узнать у продавцов консультантов. Уровень шума измеряется в децибелах. Для понимания шкалы децибел, можно сравнить параметры из приведенных ниже ориентиров:

тихая комната, зрительный зал — 30 децибел
негромкая музыка — 40 децибел
шум в ресторане с открытыми окнами — 50 децибел
средний уровень разговорной речи на расстоянии 1 м — 60 децибел
шум внутри трамвая — 70 децибел
машинописное бюро — 80 децибел
болевой придел, звук уже не слышен -130 децибел

Исследования показали, что чрезмерный шум от вытяжки действует очень угнетающе на людей, находящихся на кухне. Порой женщины проводят на кухне более пяти часов в сутки. Очень важно найти "золотую" середину между мощностью и шумностью.

Обращайте внимание на управление вытяжкой

Современные вытяжки имеют следующие варианты управления:

"ползунковое"-слайдерное, "кнопочное", "псевдосенсорное"— используются микрики, к примеру, как у видеомагнитофона, "сенсорное"- управление от прикосновения.
Удобное и практичное это управление "кнопочное" и "псевдосенсорное". Такое управление находятся на передней панели перед глазами, а не снизу как "слайдер". Они не засаливаются, их хорошо видно, за ними легко ухаживать.

Оригинальной технической разработкой является "псевдосенсорный" блок управления (для более легкого восприятия, в каталоге это управление именуется как сенсорное). Он состоит из 4-5 кнопок, которые переключают режимы работы двигателя и свет. Над кнопками горит светодиод, позволяющий видеть, в каком режиме работает вытяжка. Скорости переключаются в произвольном порядке. Кроме этого в этом блоке встроен электронный таймер. Вы закончили готовить, включаете таймер, вытяжка сама отключится, предварительно удалив последний остаточный запах, пар и т.д. Это очень удобная функция позволяющая сберечь кухонную мебель и не думать о том, что надо отключить вытяжку.

Освещение вытяжек

В вытяжках используются лампы накаливания, лампы накаливания дневного света или галогеновые лампы. Вытяжки с галогеновыми светильниками стоят дороже, но меньше потребляют энергии при лучшей эффективности. Замена перегоревших ламп накаливания не представляет труда.

От чего зависит эффективность работы вытяжки

От того, выведена ли она в вентиляционную шахту или работает в режиме рециркуляции. Наиболее эффективный вариант это — отвод воздуха в вентиляционную шахту.
От угольных фильтров. Каким бы ни был угольный фильтр, он не удаляет запахи на 100%, более того, чем он плотнее, тем менее эффективна становится вытяжка.
От жироулавливающих фильтров. Сечение фильтра играет не маловажную роль.
От запаса производительности. Запас производительности позволяет иметь возможность удалить загрязненный воздух при подгорании пищи или других экстремальных условиях эксплуатации вытяжки.
От давления (напора) создаваемого мотором. Высокие показатели давления воздуха, создаваемого мотором гарантируют, что производительность сильно не уменьшится от "отягчающих" обстоятельств (см. коэффициент запаса).
От размеров вытяжки. Чем она больше, тем с большей площади засасывается воздух. Не создаются большие завихрения. Не ссыхаются боковины навесного кухонного шкафа.
От выходного диаметра переходника на гибкий воздуховод. Чем он больше, тем меньше усилий необходимо вытяжке для выброса воздуха.

Какие воздуховоды лучше?

Чем воздуховод больше в диаметре, тем лучше. Нельзя воздуховод сужать и делать острые загибы. Воздуховоды из очень тонкой алюминиевой фольги начинают шелестеть при включенной вытяжке. Воздуховоды из толстой алюминиевой фольги предпочтительнее, но тоже не блещут шумоизоляцией. "Гармошка" так же влияет на сопротивление воздуху. Гибкие короба из ПВХ предпочтительнее. Лучше всего использовать круглые короба из ПВХ, без "гармошки". Они имеют угловые элементы, поглощают шум и не создают сопротивление воздуху. Так же имеются в продаже прямоугольные короба из ПВХ, главное не заужать воздуховод.

Почему нельзя заузить воздуховод переходником с диаметра 125 на 100?

Потому что принцип работы вытяжки таковой, что она обязана выбросить заявленный объем воздуха в час. Если на пути встречается дополнительное препятствие в виде сужения, вытяжка прибавит обороты двигателя. Это значит увеличится шум — принцип пылесоса, повысится износ двигателя.

В каких случаях необходимо использовать вытяжку в режиме рециркуляции?

В случае не желания преодолеть возникшие трудности в связи с подключением вытяжки к вентиляционной шахте. Всегда можно найти способ выбросить воздух из кухни, крайний способ сделать отверстие над вытяжкой в стене наружу.

На какой высоте над варочной поверхностью необходимо вешать вытяжку?

Если варочная поверхность газовая, то не менее 80-85 сантиметров. Как правило, люди не всегда регулярно чистят жироулавливающие фильтры. На них скапливается жировая пыль. Если вытяжка висит ниже 80 сантиметров, то возможно возгорание от открытого пламени.
Если варочная поверхность электрическая, то не менее 70-85 сантиметров.

В инструкции написано, что вытяжку необходимо заземлять. Зачем.

Дело в том, что бывают скачки напряжения в электрической сети. Если вытяжка заземлена, то не перегорит мотор вытяжки, электронный блок управления, не произойдет самопроизвольного включения вытяжки. Необходимо соблюдать технику безопасности.

Как правильно выбрать кухонную вытяжку

vityajka У вытяжки для кухни есть несколько различных функции. Но основной, главной функцией кухонной вытяжки является очистка воздуха от пара, жира и запахов. Поэтому правильно выбрать кухонную вытяжку является залогом свежего воздуха и чистой мебели, стен и потолка на кухне. К дополнительным функциям можно отнести выбор вытяжки, как элемент дизайна.
На сегодняшний день производители предлагают различные модели вытяжек, подходящие для любых стилистических решений интерьера кухни. Также практически все вытяжки имеют подсветку. Поэтому вытяжка может стать дополнительным источником освещения. Перед тем, как выбрать вытяжку, необходимо рассчитать необходимую для вашего кухонного помещения мощность вытяжки.

как правильно выбрать кухонную вытяжку

как правильно выбрать кухонную вытяжку

Как рассчитать мощность вытяжки необходимую для кухни

Для того чтобы вытяжка эффективно справлялась со своей основной задачей, необходимо выбрать подходящую для вашего кухонного помещения производительность, мощность, т.е. пропускную способность кухонной вытяжки. По санитарным нормам весь объём воздуха на кухне должен в среднем за час обновляться 12 раз. Для того чтобы рассчитать необходимую мощность для кухонной вытяжки существует простая формула:

Р = SxHx12

Где, Р – это производительность (мощность); S – площадь помещения; Н— высота потолка; 12— санитарная норма по обновлению воздуха в час.

Используя эту формулу, можно вычислить среднюю производительность, мощность вытяжки, необходимую для вашего помещения кухни.

Совет: лучше выбрать вытяжку, где её мощность будет с запасом, немного выше той, которую вы рассчитаете.

Уровень шума, который издаёт вытяжка при работе

Не стоит забывать, что чем мощнее вытяжка, тем больше шума она может издавать. На уровень шума помимо мощности влияет и количество моторов. Большинство моделей кухонных вытяжек оснащено одним двигателем. Но встречаются модели и с двумя моторами. Такие вытяжки более мощные, но потребляют больше электроэнергии, стоят на порядок дороже и как правило более шумные.

Производители предлагают вытяжки с уровнем шума от 30 до 75 дБ. Соответственно чем ниже этот показатель, тем тише работает вытяжка. Помимо количества моторов и потребляемой мощности на уровень шума влияет конструкция вытяжки. Когда воздушный поток проходит через воздуховоды, создаётся дополнительный шум.

На самом деле уровень шума работающей вытяжки может отличаться от указанных децибелов в характеристике. Поэтому перед покупкой, совершая выбор кухонной вытяжки в магазине, попросите консультанта включить вытяжку на полную мощность и послушайте несколько минут, чтоб определиться насколько комфортно вы себя будете чувствовать при шуме работающей вытяжки. Имейте в виду, что при подключении вытяжки к гибкой алюминиевой гофре добавится уровень шума при прохождении по ней воздуха. А вот если подключить вытяжку, используя специальный пластмассовый короб, обшитый звукопоглощающим материалом и помимо этого заключённый в декоративный короб из гипсокартона или алюминия, уровень шума даже может снизиться.

подключение вытяжки

Количество скоростей работы

Выбирая вытяжку для кухни, обратите внимание на количество скоростей работы. У различных моделей это число варьируется от 1 до 15. Вытяжка, имеющая несколько скоростей, позволит вам выбрать наиболее оптимальный вариант работы. В зависимости от того, что вы готовите и в каком количестве, просто жарите яичницу или варите бульон, пассируете овощи и жарите мясо одновременно.

Тип управления

Также прежде чем выбрать кухонную вытяжку определитесь с её типом управления, то есть каким образом вы будете переключать скорости работы или настраивать освещение. Тип управления вытяжки может быть механический или электронный.

Механическое управление может быть ползунковым, где передвигая слайдер (ползунок) можно настроить свет или режим работы или может быть кнопочным. Если вы остановили свой выбор на вытяжке с ползунковым типом управления, обратите внимание, где расположен слайдер. Ползунок расположенный снизу, непосредственно над варочной поверхностью, впоследствии может нагреваться и загрязняться жиром, что не очень удобно в эксплуатации.

вытяжки с механическим управлением

вытяжка с механическим управлением

Электронное управление более современно и совершенно. Модели с таким видом управления могут иметь расширенные возможности, дополнительные автоматические программы. Электронное управление может быть кнопочным или сенсорным. В дополнение большинство электронных вытяжек оснащается дисплеем. Где в графическом или текстовом виде можно видеть текущий режим работы и прочую полезную информацию.

вытяжки с электронным управлением

вытяжка с электронным управлением

Дополнительные функции

Наиболее дорогие модели кухонных вытяжек могут быть оснащены дополнительными режимами и функциями. Например такими, как автовключение по датчику. Где при увеличении температуры и влажности во время готовки вытяжка включается автоматически, а после завершения готовки, когда воздух на кухне приходит в норму, выключается. Или режим интервальной работы, когда вытяжка периодически (обычно один раз в час) включается, некоторое время работает, затем самостоятельно отключается, удаляя тем самым посторонние запахи на кухне в ваше отсутствие. Также воздухоочиститель может быть оснащён режимом интенсивной работы. Используется данный режим в тех случаях, когда испарения от варочной поверхности исходят сильнее обычного. Например, жарится рыба либо что-то подгорело. В этом случае вытяжной вентилятор работает некоторое время в интенсивном режиме. А затем автоматически переключается на установленную скорость.

К некоторым моделям вытяжек прилагается пульт дистанционного управления. Устанавливать необходимый режим работы вытяжки вы сможете сидя за столом.

Более подробно о внешнем виде и конструкции кухонных вытяжек читайте в статье «Какую вытяжку для кухни выбрать»

Кухонные вытяжки на любой вкус и кошелёк вы можете найти здесь — «Кухонные вытяжки«.

Что такое колыбельное управление вытяжки. Блок управления кухонной вытяжкой на микроконтроллере

Без вытяжки на кухне не обойтись. Запахи — вечные спутники кулинарных экспериментов. Испарение жидкости при готовке — не лучший способ продлить жизнь новому ремонту. В общем, вытяжка — это то кухонное устройство, ценность и необходимость которого очевидны. В нашем интернет-магазине представлены вытяжки всех популярных типов. В этом материале мы поможем разобраться в том, что следует учесть при покупке вытяжки.

Типы вытяжек

В нашем интернет-магазине вы можете приобрести традиционные блочные вытяжки, а также купольные и встраиваемые вытяжки. Все они отличаются друг от друга дизайном, способом монтажа, производительностью и некоторыми другими характеристиками.

Традиционные вытяжки

Режимы работы

Большинство современных вытяжек имеет два режима работы: отвода и циркуляции воздуха. Однако встречаются модели, где одного из режимов нет, так что уточняйте это при покупке.

В режиме отвода все запахи и испарения выводятся за пределы помещения — в вентиляционную шахту. Эффективность работы вытяжки в этом случае высока, но есть проблема: подключение к вентиляционной системе не всегда возможно. Если подключить вытяжку у вентиляции все же можно, то специальный дополнительный воздуховод, который обычно крепится к стене кухни, может существенно испортить интерьер.

В режиме циркуляции дополнительный воздуховод не нужен. Воздух проходит через фильтры внутри вытяжки (см. далее) и возвращается обратно в помещение. Этот способ, конечно, несколько менее эффективен, чем полная замена воздуха, вывод его из кухни, но все же часто для пользователей он удобнее — не нужно проводить никаких дополнительных работ, нет опасности испортить дизайн-проект кухни. Иногда просто невозможно организовать отвод воздуха. Режим циркуляции также может быть востребован зимой, когда не выходит правильно выпускать теплый воздух из помещения.

Система фильтров

Вытяжка — это, конечно, не полноценный воздухоочиститель. Однако она довольно хорошо удаляет из попавшего в нее воздуха от жиры и запахи.

Для удаления жира служит металлический жировой фильтр. В первую очередь он нужен для того чтобы жир не оседал на элементах мотора вытяжки — это может привести к выходу из строя этой важной детали. Такой фильтр, как правило, съемный, его можно мыть, работает он в течение всего срока службы вытяжки.

Для удаления запахов при работе вытяжки в режиме циркуляции служит угольный фильтр. Он может входить в комплект поставки модели. Иногда его нужно приобретать его дополнительно. В нашем магазине вы можете купить различные аксессуары для вытяжек — в том числе и угольный фильтр. В зависимости от условий эксплуатации угольный фильтр нужно менять раз в 4–6 месяцев.

Во многих вытяжках предусмотрено сигнализирование о необходимости замены угольного фильтра или ухода за металлическим жироулавливающим фильтром. Это может быть, например, световая индикация на панели управления. Более простой вариант — специальные символы на фильтре, которые исчезают по мере его загрязнения.

Производительность и мощность

Самая важная техническая характеристика любой вытяжки — ее производительность. Речь идет о том, сколько кубических метров воздуха она сможет прокачать (вывести в вентиляционную шахту или очистить и вернуть в помещение) за час работы.

Перед покупкой желательно рассчитать производительность вытяжки, учитывая особенности помещения, длину и изгибы дополнительного воздуховода (если планируется работа в режиме отвода). Нужно объем вашей кухни умножить на 12, потому что по российским санитарным нормам воздух в помещении за час должен меняться не менее 12 раз. Для более точных подсчетов можно вычесть из объема кухни объем кухонной мебели. Но можно этого не делать — получите небольшой запас по мощности, что может пригодиться.

Например, для кухни, площадью 12 м², с потолками высотой 2,7 м хорошим вариантом будет вытяжка производительностью 390–400 кубометров воздуха в час. Но существуют и дополнительные факторы, о которых не стоит забывать. Так, вытяжка должна находиться на высоте 65–85 см над варочной поверхностью. Если у вас будет висеть выше — лучше взять модель с запасом по производительности.

С другой стороны, следует понимать, что часто пропускная способность вентиляционного воздуховода (шахты) в домах ограничена, потому что при строительстве предусматривается так называемая естественная вентиляция помещений. И эта пропускная способность может быть заметно ниже способностей Вашей вытяжки (например, около 200 м³ в час). В этом случае покупать более производительную вытяжку можно лишь для того, чтобы, снизить уровень шума от ее работы, включая не на максимальную мощность.

Прибавьте сюда еще случаи, когда жильцы по каким-то одним им ведомым причинам вообще перекрывают вентиляционные шахты — в этом случае все запахи пойдут к соседям и частично могут вернуться обратно (если у вытяжки нет специального механизма, который не допускает обратного притока).

Решением мог бы быть вывод «отработанного» воздуха не в вентиляционную шахту, а сразу на улицу, через отверстие в стене правильного диаметра, к которому подведен воздуховод. Однако это не всегда возможно, особенно в многоэтажных домах.

Если Вы собираетесь использовать вытяжку только в режиме циркуляции воздуха, помните, что производительность ее в этом случае примерно в два раза ниже, чем в режиме отвода.

Выбирая вытяжку, стоит учитывать кулинарные традиции. Для семьи, где готовят часто и много, нужно устройство с максимально возможной для конкретных условий эксплуатации производительностью. Тем же, кто редко питается дома и мало готовит, высокая производительность ни к чему.

Также помните, что на маленькой кухне концентрация запахов при готовке обычно выше, так что лучше иметь вытяжку с небольшим запасом по производительности.

Производительность вытяжки напрямую зависит от ее мощности. Так что стоит обращать внимание на этот параметр выбирая вытяжку. Мощность современных моделей редко превышает 500 ВТ — этого вполне хватает для весьма высокого уровня производительности.

Система управления

Современные вытяжки могут быть с механическим или электронным управлением. В первом случае скорости работы, а также освещение включаются нажатием соответствующих кнопок. Еще для регулировки скоростей может быть использован ползунковый переключатель. Это простое и привычное для пользователей управление.

Электронное управление обычно предусматривает наличие дисплея, на котором отображаются рабочие установки вытяжки, активный режим работы. Активация скоростей и освещения может производиться прикосновением к сенсорам (хотя бывает, что сохранен кнопочный формат).

В моделях с электронным управление часто доступна функция таймера — можно задать время отключения вытяжки или перехода в другой режим работы.

Именно электронное управление допускает наличие функции автовключения вытяжки. Благодаря датчикам температуры и влажности устройство само «поймет», что процесс готовки начался и включится. При этом может меняться интенсивность работы вытяжки — в зависимости от насыщенности воздуха запахами и т. д. По окончании приготовления пищи вытяжка поработает еще некоторое время, чтобы удалить весь загрязненный воздух, и автоматически отключится.

Есть также вытяжки, в которых установлены датчики дыма. Они также автоматически включаются или увеличивают производительность в случае, когда на кухне увеличивается задымленность (что-то подгорело, накурено).

Удаленное управление

Продолжением электронного управления, по сути, является возможность управлять вытяжкой удаленно: со смартфона или планшета, находясь в любой точке квартиры, города или мира. Для этого нужно, чтобы дома работал беспроводной Интернет (Wi-Fi). Установив на свой мобильный гаджет приложение для управления вытяжкой (или вообще различной кухонной техникой), пользователь может включать и выключать прибор, задавать скорости работы, настраивать таймер и т. д. В этом случае часто доступен и контроль энергопотребления вытяжки. А еще устройство высылает сообщение о том, что пора менять или мыть фильтр и даже о том, что дома зарегистрирована повышенная задымленность.

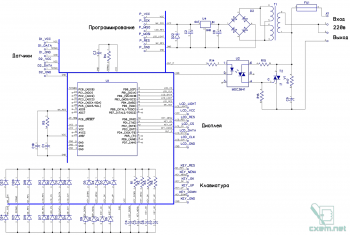

Блок управления кухонной вытяжкой на микроконтроллере Atmega8 и 2-х датчиках температуры DS18B20.

Вытяжка на кухне вещь нужная, независимо от того вытяжка это над плитой или та что на стене, и в той и другой применяют вентиляторы и чаще всего с примитивным управлением, т.е. включить/выключить и делать это нужно вручную. Вот чтобы избавить нас от этой «утомительной» процедуры данный блок и предназначен. Устройство предназначено для управление асинхронным двигателем переменного тока с напряжением 220в. Устройство в общем то примитивное, но очень удобное. Один раз настроить параметры и про вытяжку можно забыть, она будет работать автоматически. Поскольку конструкции вытяжек разные, данное устройство позиционируется как встраиваемый блок, поэтому вдаваться в детали конструкции самой вытяжки не буду, опишу только сам блок управления.

Блок питания устройства трансформаторный с линейным стабилизатором 7805, в принципе можно использовать любой маломощный блок питания на 5в, но обязательно с гальванической развязкой от сети.

Микроконтроллер ATmega8 работает на частоте 8МГц поэтому можно использовать практически любой.

Защитные диоды D1, D3-D21, D23, D24 – были заложены в схему из за проблем с предыдущей версией, на текущей версии у меня в их установке необходимости не возникло. т.е. в принципе можно не ставить.

Силовая часть с опторазвязкой выполнена на MOC3041 и BT139.

Блок индикации выполнен на дисплее Nokia 1202 со всей необходимой обвязкой, это стабилизатор питания дисплея на 3,3в, полевой транзистор для управления яркостью подсветки и входные делители. Этот блок является универсальным я использую его в различных конструкциях, одна из них уже была здесь опубликована, это индикатор топлива.

Если заметили фотография не соответствует макету платы, фото платы текущей версии не оказалось, а разбирать все ради пару фото проблематично, поэтому прилагаю фото предыдущей версии, чтобы наглядно было видно как это выглядит, поскольку внешний вид со стороны деталей изменился незначительно.

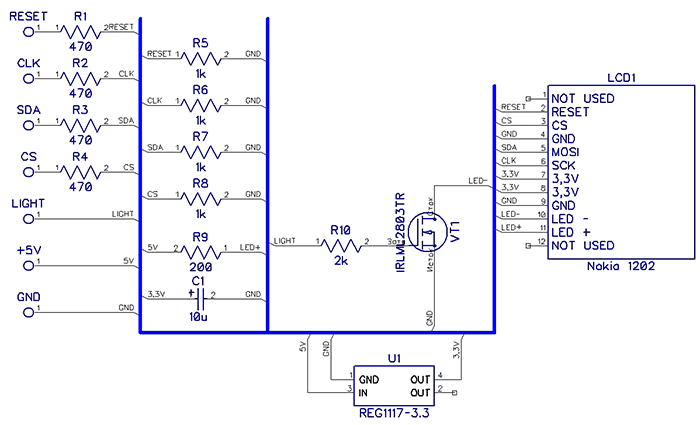

Плата дисплея:

Дисплей сначала припаивается со стороны деталей, затем заворачивается и фиксируется на двухсторонний скотч. При необходимости можно еще зацепить за уголок тонкой проволчкой. Чтобы не повредить шлейф дисплея плату в месте перегиба желательно скруглить, чтобы не было острых углов.

Плата управления

Для этой платы нет схемы, но в ней и нет необходимости, на ней установлены только 4 кнопки, если использовать другие кнопки и монтаж сделать навесным, тогда эта плата не нужна.

Сетевое питание и вентилятор подключаются через клемник

Дисплей и клавиатура подключаются шлейфами к соответствующим одноименным контактам на плате процессора.

Датчики температуры подключаются параллельно, но для удобства имеют отдельные разъемы. Один датчик размещается непосредственно в рабочей зоне вытяжки, там где нужно зафиксировать увеличение температуры, второй датчик размещается в любом месте где на него не оказывают влияния какие либо нагревательные приборы, для фиксации температуры в помещении.

Разъем RJ45, на передней панели, для внутрисхемного программирования, платы не имеет, шлейф с него идет на соответствующий разъем на плате процессора.

Кнопка «Сброс» тоже подключена к разъему для программирования контакты P_RES и P_GND.

Для управления предусмотрены 4 кнопки: Menu, Up, Down, Ok

В рабочем режиме эти кнопки действуют следующим образом:
Menu – переход в режим настроек
Up – Переход в ручной режим с включением вентилятора
Down – Переход в ручной режим с выключением вентилятора
Ok – Переключение Ручной/Автоматический режим

В режиме настроек кнопки действуют следующим образом:
Menu – Переход в рабочий режим
Up – Увеличение значения выбранного параметра
Down – Уменьшение значения выбранного параметра
Ok – Цикличное перемещение, сверху в низ по пунктам меню

1 – Температура в помещении
2 – Температура в рабочей области вытяжки
3 – Температура при которой вентилятор включится/выключится
4 – Стрелка вверх — вентилятор включится при указанной температуре, стрелка вниз – вентилятор выключится при указанной температуре
5 – Индикатор работы вентилятора плюс отображение циклов ожидание/измерение
6 – Индикатор ручного/автоматического режима
7 – Графический индикатор разницы температуры в рабочей зоне и температуры включения/выключения вентилятора

Режим подсветки индикатора включается в режиме настроек и когда включен вентилятор.

В прилагаемом видео процесс отображения информации и работа устройства показаны более наглядно.

Прошивка МК

Прошиваем FLASH и EEPROM, файлы прилагаются.

Выставляем следующим образом

Правильно собранное и прошитое устройство начинает работать сразу и в аппаратной настройке не нуждается.

Разница температуры включения – устанавливает сколько градусов должна составлять разница между температурой в рабочей области вытяжки и температурой в помещении, чтобы включился вентилятор (по умолчанию 5 градусов)

Разница температуры выключения – устанавливает на сколько градусов должна составлять разница между температурой в рабочей области вытяжки и температурой в помещении, чтобы вентилятор выключился (по умолчанию 3 градуса)

Яркость – устанавливает яркость подсветки от 0 до 255 (по умолчанию 150)

В архиве вся информация по устройству: схемы, платы в формате , монтажные платы в формате jpg, прошивка, исходники на С под

У меня это устройство работает без проблем уже не один год, но тем не менее

Помните это все таки не профессиональное устройство, поэтому стандартно предупреждаю: Если Вы будете собирать это устройство, Вы собираете его на свой страх и риск, автор не несет никакой ответственности за последствия использования этого устройства!

Список радиоэлементов

Неизменный атрибут современных кухонь. Приобретать такую технику модно и полезно: прибор с легкостью очищает загрязненный парами воздух в помещении.
Современные кухонные вытяжки компактны м впишутся в интерьер любой кухни

Как сделать правильный выбор

Как правильно подобрать кухонную вытяжку, чтобы она отлично справлялась со своей работой, стильно выглядела в интерьере помещения?

Для этого нужно знать классификацию по следующим факторам.

Виды вытяжек по форме:

2 типа фильтров в современных вытяжках:

Жироулавливающие – способны задерживать жир и копоть. Производятся как синтетические (одноразовые), так и алюминиевые (многоразовые). Последние требуют периодической очистки моющим средством и водой.
Одноразовые угольные – фильтры тщательной очистки. Способны улавливать наиболее мелкие загрязненные частицы, устраняют неприятный запах. Такие фильтры докупаются отдельно и периодически меняются. Срок службы зависит от интенсивности использования прибора.

Вытяжки по типу управления:

Самыми удобными признаны кнопочный и электронный типы управления: они расположены удобно, их хорошо видно. К тому же за такими кнопками легко ухаживать и поддерживать в чистоте.

Уровень шума – важный показатель

Вы определились с моделью, цветом и мощностью кухонной вытяжки, но еще не видели в работе? Обязательно поинтересуйтесь уровнем шума прибора! Этот показатель измеряется в децибелах. Только в соответствующих требованиям устройствах, даже при высокой мощности, уровень шума остается в норме и не раздражает владельца. Так, кухонные , считаются эталоном качества в своем классе. Кухонная вытяжка Turboair Turbo DH1080S наилучший образец высокой мощности при тихой работе.

Чтобы на кухне было комфортно, обращайте внимание на уровень шума вытяжки

Самостоятельный монтаж вытяжки для кухни

Если не выполнять работу самостоятельно, а вызывать мастера, то в среднем монтаж стоить от 1000 до 5000 р. Цена в первую очередь зависит от типа прибора. Так, установка (островного типа) самая дорогостоящая – 5000 р., а работа с подвесной плоской – от 1000 р. Если есть желание немного сэкономить и получить звание «домашнего мастера» можно провести такую работу самостоятельно.

В приведенной инструкции установка кухонной , грязный воздух отводится в вентиляционный канал. Кроме него в кухне должен быть еще один такой канал (обычно он с решеткой).

Кроме этого, устройство необходимо подключать к электросети, поэтому наличие розетки обязательное условие.

Если для установки вытяжки не хватает знаний, вызовите мастера

Для работы потребуются следующие инструменты и материалы:

алюминиевая мм необходимой длины (лучше взять немного больше, при необходимости укоротить);
решетка вентиляционная с зажимом для трубы;
2 шт. хомутов ∅150 мм;
8 шт. дюбелей распорных ∅8 мм;
линейка;
уровень;
дрель со сверлом по бетону ∅8 мм;
отвертка;
молоток.

Перед окончательным выбором места установки необходимо выяснить, будет ли удобным такое расположение относительно роста хозяев дома. Наиболее часто прибор крепят на высоте 75-80 см над варочной поверхностью.

Важно помнить и о том, что самая эффективная работы вытяжки при прямой выводящей трубе, поэтому следует избегать сильных ее изгибов.

Если варочная поверхность уже установлена, лучше всего накрыть ее полиэтиленом, чтобы не пачкать пылью от сверления.

Перед сверлением в стене отверстий обязательно проверить этом месте (при помощи детектора). Если кабеля нет – можно делать отверстия. Все замеры сразу наносятся на стену, обязательно дополнительно проверяются. Во избежание перекоса на одну из сторон, во время «примерки» под крепления, необходимо пользоваться уровнем.

Для монтажа гофротрубы, ее соединяют при помощи хомута с вытяжкой. Другой конец крепят к вентиляционной решетке.

Перед креплением защитного кожуха к электрической сети, проверяют работу. При необходимости происходит дополнительная настройка оборудования.

После подсоединения защитного кожуха установку вытяжки можно считать оконченной.

Такая установка займет не больше часа вашего времени, зато неплохо сэкономит семейный бюджет. Не забывайте следовать правилам безопасности при работе с инструментами, внимательно изучайте инструкцию к электроприбору. Теперь вы знаете, как производится монтаж кухонной вытяжки.

Кухня является единственным помещением в квартире, где периодически загрязняется воздух и появляется специфический неприятный запах, связанный с процессом приготовления пищи. Справиться с этой проблемой поможет кухонная вытяжка. В данной статье попробуем коротко разобраться в основных свойствах и характеристиках кухонных вытяжек на примере вытяжек от компании MIDEA.

Ассортимент вытяжек MIDEA не отличается очень большим разнообразием, тем не менее большинство покупателей смогут подобрать модель, соответствующую их требованиям.

Виды кухонных вытяжек.

Условно кухонные вытяжки подразделяются по форме корпуса и способу крепления. Можно выделить следующие типы.

Островные вытяжки, предназначены для очистки воздуха в рабочей зоне, которая располагается в центре комнаты.

Такие вытяжки крепятся к потолку, поэтому полностью автономны от мебели: это дает вам возможность поэкспериментировать с моделями, которые, к слову, универсальны и подходят сразу для нескольких стилевых направлений.

К сожалению, компания MIDEA не поставляет в Россию этот тип вытяжек, поэтому о них подробно говорить в этой статье не будем.

Наклонные вытяжки. Это один из самых эффектных вариантов вентиляционной техники для кухни. Рабочая поверхность в них располагается под наклоном, за счет чего значительно увеличивается свободное пространство над варочной поверхностью. Красивый современный дизайн наклонных вытяжек для кухни украсит любой интерьер.

Компания MIDEA выпускает наклонные вытяжки с шириной 60 и 90 см, черного, белого или бежевого цветов. Вытяжки на 60 см могут состоять из 2-х или 4-х частей лицевой поверхности, на 90 см — из 2-х частей.

Все наклонные вытяжки MIDEA имеют стеклянную рабочую поверхность и сенсорное управление, что значительно облегчает их уборку от налипшей пыли и жировых частиц.

Наклонные вытяжки на нашем сайте .

Купольные вытяжки. Иногда их еще называют каминными — из-за сходства с каминными вентиляционными системами. Они крепятся к стене и их рабочая поверхность располагается ровно над варочной поверхностью. По этой причине они наиболее эффективны, так как без проблем вытягивают воздух и с ближних конфорок. Но в современных кухнях такие модели пользуются не самым высоким спросом, так как достаточно габаритны. Купольную вытяжку рекомендуется устанавливать в просторных кухнях. Следует также учитывать, что такая вытяжка будет доставлять неудобства высоким людям — придется находиться у плиты с осторожностью, чтобы не удариться головой о ее угол.

Каталог с купольными вытяжками посмотреть

Встраиваемые вытяжки. Это самый оптимальный вариант для небольших кухонь их установка производится в навесной шкаф над плитой. Выглядит встроенная вытяжка довольно эстетично, так как скрывается почти полностью, за исключением узкой лицевой части выдвижной панели. К тому же в том же шкафу остается еще довольно много свободного места. Корпус встраиваемой вытяжки имеет кубовидную форму, они оснащены выдвижной панелью для увеличения площади забора воздуха.

Выбор моделей встраиваемых вытяжек обычно небольшой — у компании MIDEA их фактически 2 типа — одномоторные, с лицевой планкой из эмалированной стали (нержавейки) и 2-х моторные = имеют выдвижную планку с наклеенным стеклом или нержавейкой. На данный момент встраиваемые вытяжки MIDEA продаются только с шириной 60 см, а цвет их может быть черный, белый, бежевый и серебристый.

Естественно, что вытяжки с 2-мя моторами более мощные и устанавливаются в кухни большего размера. К тому же они укомплектованы угольными фильтрами и могут легко переключаться между режимами вентиляции и рециркуляции.

Встраиваемые вытяжки в нашем каталоге .

Подшкафные (подвесные) вытяжки. Иногда их еще называют козырьковыми. Такие конструкции монтируются под подвесным кухонным шкафчиком или же и без него непосредственно на стену.

Традиционно эта разновидность считается наиболее простой и бюджетной, а производительность вообще никакой. К тому же, считается, что эти вытяжки имеют слабые моторы, потому что работают без вент.канала. Компания MIDEA решила разрушить такой стереотип и выпустила модель подвесной вытяжки, оснащенной 2-мя довольно мощными моторами, светодиодными лампами, возможностью работы с вентиляционной системой и легкой возможностью переключения режимов работы. Также в комплекте идет по два угольных фильтра.

Ширина подшкафных вытяжек MIDEA — только 60 см, цвет может быть черный, белый или серебристый (нержавейка).

Каталог с моделями подшкафных вытяжек .

Производительность кухонных вытяжек.

Производительность вытяжки — это одна из главных технических характеристик вытяжного устройства. Это величина, показывающая количество воздуха, который всасывает вытяжка за отрезок времени. Обычно этот показатель отображают в м 3 /час.

А вот так предлагают самостоятельно расчитывать необходимую вам производительность почти все масс-медийные издания.

Классическая формула расчета: длина кухни × ширину кухни × высоту потолка × 12 (коэф.) = нужная производительность вытяжки. Но при самостоятельном расчете нужно знать еще некоторые вещи.

Во-первых , цифра 12, норма СЭС по обновлению воздуха в кухонных помещениях (12 раз в час), которая позволит получить необходимую производительность для вашего помещения на максимальной (!) скорости работы вытяжки, а это значит, что вам не остается запаса мощности для экстренных ситуаций.

Во-вторых , если вытяжка подцеплена к воздухоотводу, то следует добавить коэффициент запаса мощности 1,3, а если она очищает с помощью угольных фильтров – то 1,5-1,7. Фильтры, улавливающие жир и запахи, обладают высоким сопротивлением потоку воздуха, поэтому коэффициент запаса мощности выше.

В-третьих , коэффициент расчета еще может меняться в зависимости от типа варочной поверхности. Так, для электрических варочных поверхностей нужен коэффициент 1,5, а для газовых 2,0 (так как в этом случае помимо испарений от приготовления пищи так же присутствуют продукты горения самого газа).

Таким образом, по таким расчетам, для кухни 3х4 метра и высотой потолков 2,7 метра с выводом в воздужовод и с электрической варочной поверхностью необходима вытяжка с минимальной производительностью 758 куб.м./час, а с газовой — 1010 куб.м./час.И любой продавец и производитель будут настаивать на том, что вам нужна вытяжка,производительность которой должна превышать эти значения хотя бы на 40% — типа для экстренных ситуаций. Да и сами вы наверняка думаете, что большая производительность — это очень хорошо.

Но это очень распространенное заблуждение. Все дело в том (и об этом многие забывают), что кухонная вытяжка относится к местной вентиляции, а не к общеобменной. Она никак не может обеспечить воздухообмен всей кухни, какой бы мощности она не была. Задачей кухонной вытяжки является забор грязного воздуха, жиров, дыма только от места приготовления пищи (от кухонной плиты). Это означает, что выбор производительность вытяжки в большей степени зависит от интенсивности приготовления пищи, типа кухонной плиты, а также размеров и конфигурации вентиляционных каналов. И уже в меньшей степени зависит от объема помещения кухни.

Поэтому мы рекомендуем вам не заморачиваться со всеми этими коэффициэнтами и не переплачивать за то, что вам не понадобится. Для кухни 3 х 4 х 2,7 м вполне будет достаточно вытяжки с производительностью 450 — 500 куб. м в час. Со своей задачей — вывода грязного воздуха от плиты она справится успешно.

В характеристиках своих моделей компания MIDEA с присущей ей честностью, в отличии от многих других производителей, указывает не максимальную, а усредненную производительность, поэтому на нашем сайте указано два значения: номинальная — то, что указано производителем и максимальная — полученная непосредственно в процессе замера на выходе из самой вытяжки.

Кстати. по желанию покупателя мы можем в вашем присутствии проверить соответствие заявленных производителем и реальных характеристик производительности вытяжки.

Шумность вытяжки.

Следующий важный показатель — это шумность вытяжки. Сразу хочется заметить, что в любой вытяжке присутствует мотор с вентилятором. И сам мотор при работе и, особенно производимый им поток воздуха обязательно будет создавать шум. Абсолютно бесшумных приборов пока не существует в принципе. Следут также учитывать, что более мощная вытяжка будет создавать и более сильный шум.

Сейчас сушествуют тихие вытяжки, сделанные по технологии NRS. В них мотор максимально отдаляют от заборных сеток, делают более толстый корпус, ставят специальные шумоулавливатели. Да, работает такая вытяжка более тихо, но и стоимость ее начинается от 40 т.р. Нужно ли вам такое удовольствие?

Компания MIDEA производит вытяжки со стандартным уровнем шумности — 40 — 65 дб. На первой скорости — то есть на той, которой вы будете пользоваться постоянно уровень шума вытяжек MIDEA составляет от 35 до 45 дб — вполне комфортно. Ну а если вдруг у вас пригорит рыба или кому-то захочется покурить и придется включить вытяжку на большие обороты — ну и что -временное повышение шума на несколько минут неприяно, но совсем не критично.

Точно так же, как и в случае с производительностью, мы сможем в вашем присутствии произвести замер шума при работе любой вытяжки.

Режимы работы.

Известно, что современные вытяжки могут работать в двух режимах: режим отвода воздуха в вентиляцию и режим рециркуляции воздуха.

Режим отвода в вентиляцию: вытяжка выводит из кухни воздух, насыщенный испарениями и копотью наружу через вентиляционную систему здания. В этом случае из кухни удаляются не только жир, копоть и продукты горения, но и горячий воздух и запах приготавливаемой пищи. Безусловно, это большой плюс.Однако, в зимний период времени удаление из помещения теплого воздуха потребует дополнительных энергозатрат на обогрев замещающего холодного воздуха

Режим рециркуляции — используется в основном в помещениях, где нет возможности подключения вытяжки к вентиляционному каналу. Воздух при таком режиме проходит через угольные фильтры, тем самым, очищаясь, после чего возвращается снова в помещение. При этом режиме работы в вытяжке обязательно должен быть установлен угольный фильтр, требующий периодической замены.

Каждая вытяжка MIDEA может работать в любом из этих режимов. Достаточно отсоединить вытяжку от вент.канала и поставить в нее угольный фильтр, как она из вытяжной превращается в рециркуляционную. Компания MIDEA выпускает уголные фильтра для всех своих моделей, а некоторые встроенные и все подшкафные вытяжки уже комплектуются ими.

Тем не менее мы рекомендуем пользоваться рециркуляцией только в том случае, если уж действительно невозможно установить полноценный вытяжной канал. Ведь, хоть обратно в кухню возвращается и очищенный, но все равно тот же самый воздух. Да и менять угольные фильтры необходимо хотя бы раз в полгода — это дополнительные расходы.

Также для защиты внутренностей вытяжки от жировых загрязнений, все модели вытяжек MIDEA комплектуются алюминиевым жировым фильтром (или двумя). Пожалуйста, помните, что для нормальной работы вытяжки эти фильтры необходимо промывать водой с жироудаляющим средством каждые 2 — 3 месяца.

Управление и освещение.

В вытяжках MIDEA применяются различные типы управления.

Сенсорное управление. Самое стильное и удобное — необходимый режим включается простым прикосновением к определенной зоне на стекле вытяжки. Кроме красивого вида, это самый удобный вид управления в плане очистки поверхности — никаких щелей и выступающих частей. Такой тип управления сделан у всех наклонных вытяжек MIDEA.

Электронное управление вытяжки представляет собой кнопки-псевдосенсоры. Каждая функция активируется и отключается путем легкого нажатия на кнопку. При этом кнопки не меняют своего положения (не утапливаются), издавая тихий щелчок. С электронным управлением сделаны несколько моделей купольных вытяжек MIDEA.

Кнопочное управление вытяжки представлено кнопками различных типов. При нажатии (утапливании) кнопки активируется соответствующая функция. MIDEA снабдила кнопочным управлением все подшкафные вытяжки и некоторые модели купольных.

Колыбельным управлением отличаются все встраиваемые виды вытяжек MIDEA. Это небольшие клавиши, как у обычных комнатных выключателей, только меньшего размера, расположены под выдвижной панелью. Этими вытяжками также можно управлять с помощью самой выдвижной панели — при ее задвигании освещение и мотор выключаются.

Освещение — это вторая функция, выполняемая вытяжкой. Все модели вытяжек MIDEA снабжены двумя лампочками — галогенными или светодиодными. В этой функции нет ничего, на чем стоило бы заострять внимание, просто при выборе освещения следует учитывать, что хотя светодиодные лампы более экономичнее, галогеновые обеспечивают более оптимальную цветопередачу благодаря схожести длины излучаемых ею волн с источником естественного освещения. Этот факт особенно удобен тем, что в процессе готовки степень готовности продуктов можно оценивать по их цвету.

Все возникшие у вас вопросы по вытяжкам MIDEA можете задавать в нашем блоге на странице, посвященной вытяжкам или по электронной почте Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

На современной кухне вытяжка давно стала вещью привычной и обыденной. Ее устанавливают в квартирах и загородных домах, ведь устранение неприятных запахов при готовке, борьба с копотью и гарью актуальна для любой кухни, где бы она ни находилась. Кроме того, вытяжка превосходно справляется с табачным дымом. Если в вашем доме принято курить на кухне, вытяжка станет решением очень многих проблем. Особенно пригодится вытяжка в том случае, если ваша кухня, как это сейчас часто делается, объединена с гостиной и отделяется от нее только барной стойкой или ширмой. Таким образом можно зрительно увеличить пространство, сделать интерьер квартиры более современным и открытым, однако проблему запахов, при готовке распространяющихся по всей комнате, необходимо решить.

Самый простой вариант — установка , которая будет практически незаметна. Такая модель прячется в шкафчике над плитой, а на виду остается только ее рабочая поверхность. Ее плюс в том, что вписать встроенную вытяжку можно в любой тип кухонного интерьера без особых затрат и усилий.

Островные вытяжки — это не только полезные устройства, очищающие кухонный воздух, но и своеобразная деталь интерьера. Такую вытяжку заметно «от порога». Обычно это достаточно массивный агрегат, который крепится к кухонному потолку и располагается не вплотную к стене, а по центру плиты. Часто именно вытяжка задает тон всему кухонному интерьеру.

Существует несколько видов управления вытяжками — сенсорное, электронное, ползунковое или кнопочное.

С помощью сенсорной панели вытяжкой можно управлять прикосновениями: набор датчиков со светодиодными индикаторами делает процедуру выбора режима работы очень простой. Еще один ее плюс заключается в том, что такую панель легче мыть.

Сенсорную панель обычно устанавливают на островные модели вытяжек, так как выглядит она достаточно эффектно, но и стоит недешево.

— еще более дорогостоящее решение, которое вполне стоит своих денег. Дело в том, что работу вытяжки, оборудованной этим типом управления, можно программировать, определяя, когда и на какое время ей следует включиться и какой режим работы задействовать. Кроме того, некоторые модели подобных вытяжек умеют «ориентировать по ситуации» — датчики пара и гари позволяют им включаться в тот момент, когда это станет необходимым.

— это самый надежный, самый простой и самый дешевый вариант. Вытяжка с ползунковым управлением снабжена специальным переключателем, с помощью которого можно включить или выключить устройство, а также выбрать подходящий режим работы, постепенно увеличивая мощность.

сродни сенсорному, это также достаточно простой и надежный вариант. Основной минус такого решения заключается в том, что панель с выступающими кнопками неудобно мыть. Если это вас не слишком волнует, конечно же, стоит выбрать модель с кнопочным управлением, поскольку такой вариант обойдется вам в значительно меньшую сумму, чем аналогичная модель с сенсорным управлением.

Выбирая , обязательно обратите внимание на уровень производимого ею шума. Существуют как очень шумные, так и практически бесшумные современные модели, однако этот параметр заметно влияет на стоимость устройства. Оценивайте уровень шума приглянувшейся вам модели по ее техническим характеристикам, так как человек вряд ли способен адекватно оценить шумность вытяжки в магазине. Модель, казавшаяся вполне приемлемой в большом помещении, может оказаться довольно беспокойной соседкой на маленькой кухне. Уровень шума хорошей вытяжки не превышает 50 Дб.

Если вы хотите иметь мощную вытяжку, которая работает практически бесшумно, приглядитесь к двухмоторным моделям. Для загородных домов можно посоветовать вытяжки со внешним мотором — их соотношение мощности и шумности еще более интересно.

Любая вытяжка оборудуется встроенным освещением, которое следует выбирать с учетом не только ваших личных предпочтений, но близости спектра ламп к естественному. Оптимальными на данный момент в этом отношении можно назвать галогеновые лампы. Далее идут обычные лампы накаливания и флуоресцентные лампы.

При установке вытяжки важно позаботиться о качественном заземлении устройства. Особенно большое значение это будет иметь для тех домов, жильцы которых уже привыкли к резким скачкам напряжения. Таким образом можно значительно снизить риск поломки мотора или перегорания электронного блока управления.

Что такое колыбельное управление вытяжки. Управление вытяжкой в котельной. Дополнительные критерии выбора
