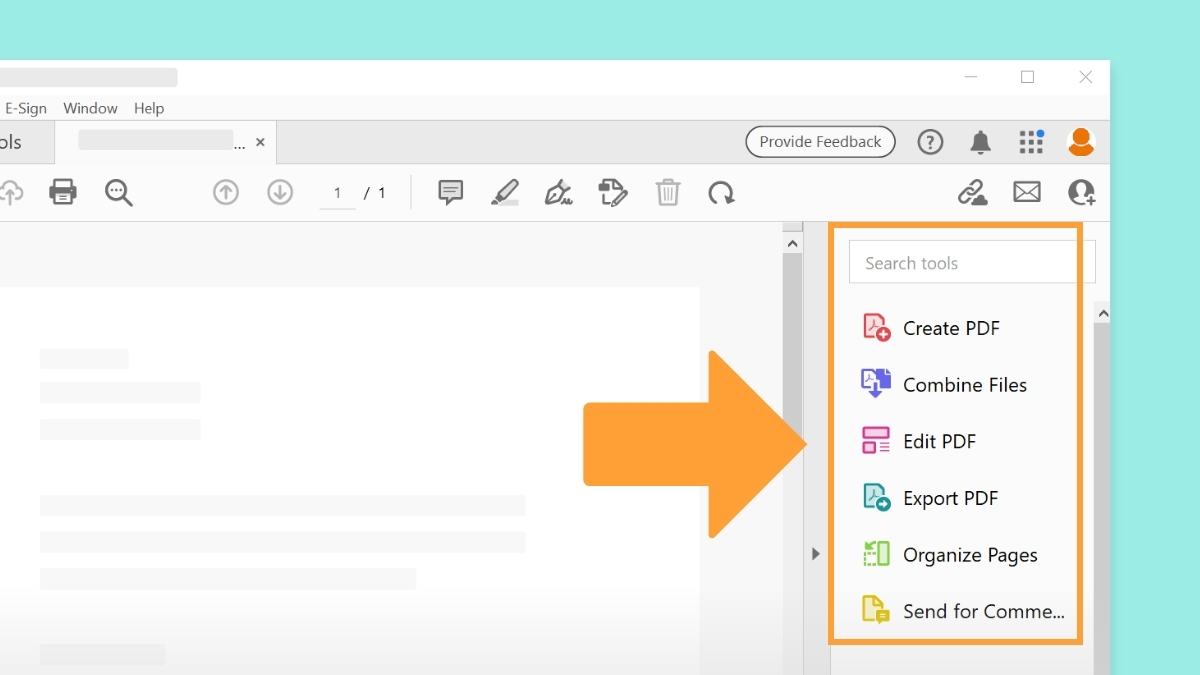

In the current experience, the tools appear on the right side of the screen.
Before you begin
We’re rolling out a new, more intuitive product experience. If the screen shown here doesn’t match your product interface, select help for your current experience.

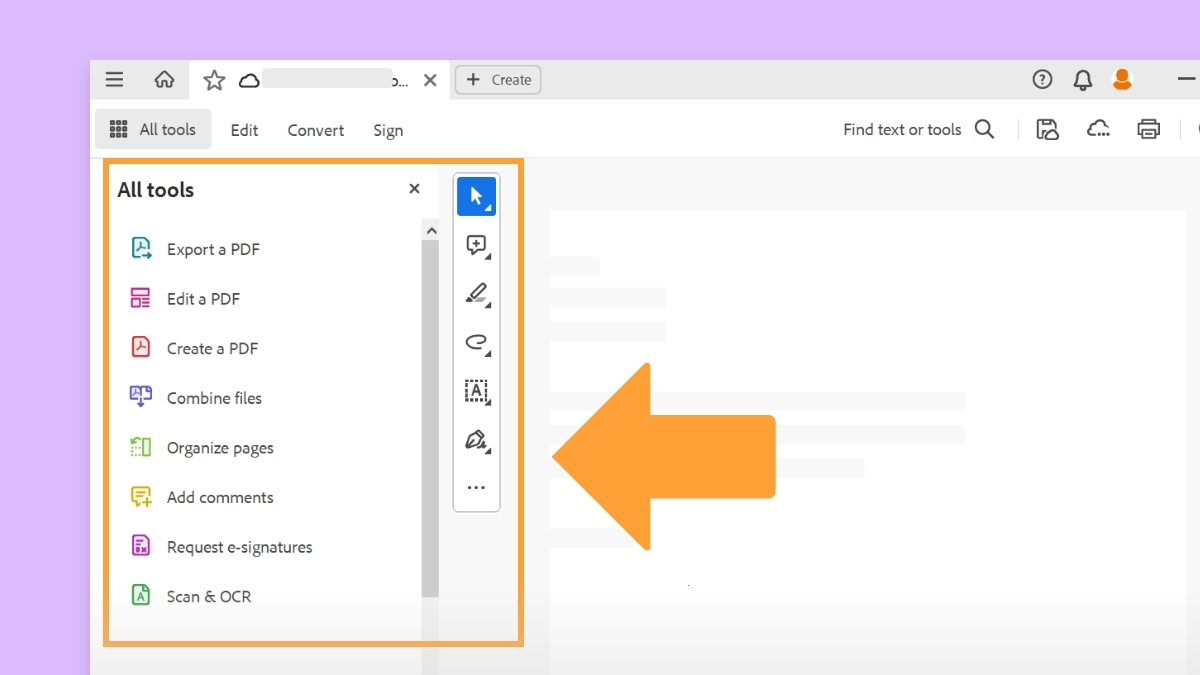

In the new experience, the tools appear on the left side of the screen.

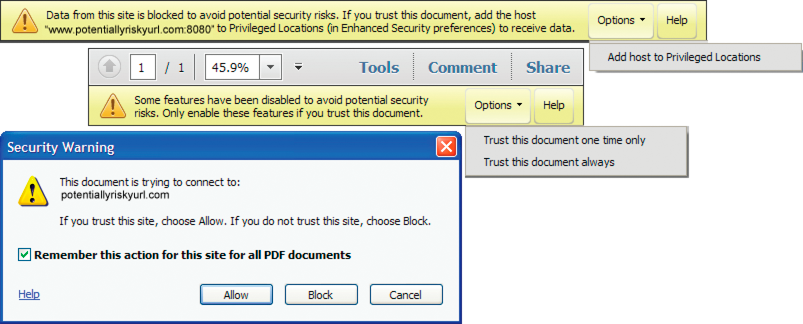

You sometimes see a warning when you open a PDF. The warning comes in many forms (three are shown below).
What does the warning mean?
The warning is asking whether you trust the people who sent you the PDF or the site in which the PDF is displayed. The warning appears because the PDF content can potentially harm your computer. For example, the warning is displayed for PDFs that can transfer or run programs and macros. It does not necessarily mean that the PDF is harmful.
What is the right action to take?
Some product features assign trust through their own Preferences panel. For example, the Trust Manager includes for managing URL access, and Multimedia Trust (Legacy) has options for playing embedded multimedia. For features affected when enhanced security is enabled, you can selectively allow restricted actions by using a method described in Bypass enhanced security restrictions.
To open Preferences, choose Edit > Preferences (Windows) or Acrobat / Adobe Acrobat Reader > Preferences ( Mac OS ).
If you know and trust the sender
If you trust the PDF or the company or individual who sent it, click the Options, Allow, or Play button. (The buttons vary depending on the warning.) You can now view the PDF.
If you don’t know or trust the sender
If you don’t trust the PDF or don’t know who created it or where it came from, don’t click the Options, Allow, or Play button. Acrobat and Adobe Acrobat Reader continues to block the suspicious content or actions. To hide the warning, click the Close or Cancel button. If you click any of the blocked content, the warning reappears.
No Options, Allow, or Play button?
If the warning does not contain an Options, Allow, or Play button, your administrator has disabled this feature. You cannot choose to trust or allow this content. Click the Close or Cancel button to hide the warning. You can view the PDF, but you cannot access any of the blocked content. Contact your administrator for more information.
For a full list of articles about security, see Overview of security in Acrobat and PDF content.
When are security warnings displayed?
Security warnings can be displayed in the following situations:
Blacklisted JavaScript
JavaScript is a computer language in widespread use. JavaScript code can be vulnerable to attacks, and JavaScript can be used to open websites. Adobe regularly updates the blacklist with known JavaScript vulnerabilities. If a PDF tries to access blacklisted JavaScript, you see a message in the yellow document bar, at the top.
For instructions on how to manage JavaScript execution, see the article JavaScripts in PDFs as a security risk
For more information about the situations that trigger JavaScript warnings and blacklisted JavaScript, see www.adobe.com/go/acroappsecurity.
Security settings updates
Adobe periodically distributes certificates for security purposes. These downloads help ensure that digitally signed PDFs from trusted sources maintain their trusted status. If you receive an update from an unknown source, verify that it is from a web address that you trust before proceeding. Updates from untrusted websites can create vulnerabilities on your computer.
Accessing stream objects (XObjects)
Acrobat and Reader display a warning when a PDF attempts to access external content identified as a stream object. For example, a URL might point to an external image. The silent transmission of data can pose a security risk as Acrobat and Reader communicate with an external source.
Inserting data into PDFs and forms
A warning appears when an untrusted source attempts to add data to a PDF form. Although this data-injection feature can streamline workflows in your organization, it can also be used to add malicious data into a PDF.
Silent printing
Silent printing is printing to a file or printer without your confirmation. It is a potential security risk because a malicious file can silently print multiple times to your printer, wasting printer resources. It can also prevent other documents from printing by keeping the printer busy.
Contact your system administrator to determine when to allow silent printing.
Web links
In addition to visible web links in a PDF document, form fields can contain hidden JavaScript that open a page in a browser or silently request data from the Internet.
Acrobat and Reader X, 9.3, and 8.2 enable enhanced security by default. Adobe recommends that you enable enhanced security if it is not already enabled, and bypass restrictions only for trusted content.
Что не так с 3D PDF и eDrawings. Как мы заменили просмотрщик 3D-моделей в своем приложении
Это рассказ о том, как мы встроили новый просмотрщик C3D Viewer в систему управления жизненным циклом изделия ЛОЦМАН:PLM, почему мы это сделали, и что у нас получилось.
.1 Что такое «вторичное представление»
Любое достойное упоминания PLM-решение включает в себя механизмы/подсистему PDM (управление данными об изделии).
В базе данных PDM-системы хранятся документы и файлы, созданные в различных САПР: 3D-модели, чертежи, спецификации и расчеты.
Для того, чтобы содержание этих документов было доступно тем пользователям, у которых на рабочем месте не установлены соответствующие приложения САПР (а они бывают о-о-очень дорогими), PDM-система формирует «вторичное представление документа» — копию документа в каком-то «нейтральном» общедоступном формате.
После того, как «вторичное представление» загружено в систему, на его основе можно построить предварительный просмотр содержимого документа непосредственно в интерфейсе клиента PDM-системы; использовать как носитель при обмене информацией с внешними пользователями, в процессах согласования и при обмене замечаниями с помощью заметок и аннотаций.
.2 Вторичное представление в ЛОЦМАН:PLM
В разное время в качестве «вторичного представления» 3D-моделей в ЛОЦМАН:PLM поочередно выступали VRML, eDrawings, 3D PDF.
Про VRML я говорить не буду – ошибки молодости… с кем не бывает.
eDrawings был неплох, но за разработку адаптера к нему и услуги поддержки приходилось платить весьма нескромные деньги. К тому же начиная с 2014 года eDrawings стал доступен только в версии x64. Мы при всем желании не могли больше встраивать его в наш 32bit клиент ЛОЦМАН:PLM как ActiveX.
3D PDF поначалу казался подарком — бесплатный, уже установлен на каждом первом компьютере, стандарт de facto в нашем рукаве галактики, плюс готовая библиотека ActiveX, пригодная для встраивания, но, со временем, нам стала открываться его темная сторона:
- Мы имеем право распространять Acrobat Reader в своем дистрибутиве. Оказалось, Acrobat Reader установлен далеко не на каждом первом компьютере. Иногда там установлен Acrobat Reader несовместимой версии, а иногда — вообще другое приложение для просмотра PDF, несовместимое с Acrobat Reader и, при этом, очень дорогое сердцу пользователя.
- Вектор развития Acrobat Reader непредсказуем. Каждый релиз полон сюрпризов и пополняет используемый нами арсенал средств, предназначенных для автоматического закрытия окон ненужных сообщений, сворачивания назойливых панелей и установки туманно документированных опций.
- Выход обновления Acrobat Reader внезапен и неотвратим. О нем мы узнаем из сообщений пользователей о том, что у нас перестало работать «вторичное представление».
- Обратная связь с разработчиком, вероятно, возможна, но, как показывает регулярное изучение печальных форумов, бесперспективна.
- Иногда использование ActiveX Acrobat Reader приводит к аварийному завершению вашего приложения. Мы пришли, в итоге, к использованию режима SafeMode в Acrobat Reader. В этом режиме периодически аварийно завершается только скрытый дочерний процесс Acrobat Reader, а наше приложение продолжает работать.
- ActiveX Acrobat Reader доступен только в версии 32bit без вариантов.
- Низкая скорость экспорта из КОМПАС-3D в 3D PDF.
Возможно, часть ответственности лежит на КОМПАС-3D, но что есть — то есть. - Большой размер файла 3D PDF, что увеличивает нагрузку на файловую систему и сеть и требует больше оперативной памяти.
Поиск оптимальных, с точки зрения соотношений точности вывода моделей к размеру файла, настроек не дал приемлемых результатов. - Низкая скорость загрузки больших моделей 3D PDF.
- Неудовлетворительные скорость / качество рендеринга больших файлов.
.3 Знакомство с C3D Viewer
Результаты исследования вдохновили нас на запуск проекта, итогом которого должно было стать встраивание компонента C3D Viewer в качестве средства просмотра и аннотирования вторичного представления 3D-моделей в ЛОЦМАН:PLM.
- Ускорение сохранения в формат C3D по сравнению с PDF – от 6 до 18 раз!
Корреляции с размером моделей и количеством компонентов не выявлено. - Размер файлов C3D меньше файлов PDF – от 2 до 39 раз!
- Скорость загрузки файлов C3D выше скорости загрузки PDF – от 6 до 264 раз.
Корреляции с размером моделей и количеством компонентов не выявлено. - Качество и плавность отображения при вращении у C3D Viewer значительно превосходит качество Adobe Reader.
По непонятным причинам замерить FPS в Adobe Reader не всегда получалось. В случаях, когда попытки замера были удачными, FPS не превышал значения «5». C3D Viewer «крутит» со скоростью 30-100++ FPS на разных моделях.
Интерес к проекту был взаимным, что наилучшим образом сказалось на качестве взаимодействия с разработчиками и скорости решения различных проблем.
По нашим запросам команда C3D Labs разработала функционал аннотирования 3D моделей, обеспечила локализацию на русский язык.
Ряд доработок API C3D Viewer был обусловлен спецификой применения компонента в нашем приложении. В результате в API появились новые методы и события, позволившие реализовать собственный механизм индикации прогресса загрузки модели и экстренного прерывания/отмены загрузки.
И раз уж я упоминал о дороговизне eDrawings, то справедливости ради надо сказать, что C3D Viewer тоже не бесплатен для нас, но условия его использования гораздо более демократичные.
.4 Встраивание
В начале следует дать краткое техническое описание системы, в которую нам предстояло встроить C3D Viewer, – клиентского приложения ЛОЦМАН:PLM.
Это десктопное Win32 приложение с MDI интерфейсом, написанное на Delphi 2006.
Компоновка дочерних MDI окон — динамическая, строится на основе описания набора взаимосвязанных «панелей», каждая из которых представляет некоторый аспект информации об указанном объекте.
Программный компонент C3D Viewer – это ActiveX COM Library (C++, Qt).
API простой и компактный, ключевые операции — асинхронные, выполняются в отдельном потоке, поэтому взаимодействие с компонентом основано на вызове методов и обработке событий.
Прототип модуля просмотра вторичного представления удалось собрать и встроить в ЛОЦМАН:PLM всего за пару часов, а вот прочие «мелочи» потребовали значительно больше времени.
Мы реализовали собственные панели инструментов, контекстное меню, панель, отображающую структуру модели, и панель со списком аннотаций — в нужном нам объеме и виде, в соответствии с общей визуальной стилистикой интерфейса приложения.
Мы применяем компонент в нескольких режимах работы с вторичным преставлением: встроенный просмотр, полноэкранный просмотр и режим аннотирования.
Какие были сложности:
Импорт описания библиотеки типов
Одной из первых проблем оказалось то, что Delphi 2006 некорректно импортирует описание библиотеки типов из ActiveX C3D Viewer, которая написана на C++ c Qt.
Выкрутились, применив утилиту импорта библиотеки типов Delphi 2010, которая, впрочем, также давала не 100% правильный результат — пришлось все-таки исправить десяток строк «вручную».
Трудности «усыновления»
В нашем приложении пользователю доступен WYSIWYG редактор компоновки, который позволяет добавлять и перемещать «панели» с информацией. На одной их таких панелей располагается и ActiveX C3D Viewer.
Оказалось, что при перемещении панели с ActiveX C3D Viewer в другой «контейнер» происходит его частичное «разрушение».
Выяснили, что причина — в специфической реализации механизма смены родительского окна VCL Delphi. Если коротко, то в итоге происходит вызов winapi функции DestroyWindow ActiveX C3D Viewer, после чего тот начинает считать себя «убитым», а Delphi тем временем продолжает считать его «живым».
Эту проблему мы обошли, поместив ActiveX в специальный контейнер, который умеет определять, что происходит смена родительского окна, и в этот момент корректно освобождает ActiveX и создает его заново.
Проблемы с памятью
У нас 32х битное приложение, и «Out of memory» никто не отменял. Возможность появления огромных сборок в условиях ограниченного 2 ГБ объема оперативной памяти неизбежно привела к тому, что проблема стала острее.
Особую остроту придавало то, что если память заканчивалась в процессе загрузки модели в C3D Viewer, то это приводило к неожиданному аварийному завершению всего приложения.
Причину определить удалось не сразу. Пришлось разработать собственный PostMortem Debugger на основе sampling profiler-а, который восстанавливал стек c помощью отладочной информации JDBG.
Поняв причину, мы начали с того, что увеличили лимит доступной оперативной памяти до 3.5 ГБ, добавив флаг IMAGE_FILE_LARGE_ADDRESS_AWARE в заголовок EXE, несколько сократили потребление памяти в своем приложении, но результат не радовал.
Дело в том, что если у вас 32х битное MDI приложение (с многооконным интерфейсом), то пользователь, в принципе, может открыть неограниченное здравым смыслом количество окон. И он это обязательно сделает. Имеет право.
Чтобы снизить вероятность проявления проблем, связанных с нехваткой памяти, мы встроили в приложение механизм контроля и оптимизации использования памяти. При достижении определенного лимита неактивные в данный момент MDI окна погружаются в «спящий режим», высвобождая тем самым ресурсы.
Проблемы с виртуальными машинами
C3D Viewer требует для отображения OGL версии не менее 2.1. Мы попробовали разные виртуальные машины, вот некоторая информация об этом:
Hyper-V — C3D Viewer не работает.
Virtual Box 4.1.44 + Window 7 — C3D Viewer работает.
VMWare Player v14 (Accelerate 3D Graphics + OGL v3 в настройках) — C3D Viewer работает.
В итоге активная фаза разработки и отладки нового просмотрщика заняла около двух месяцев. Еще две-три недели мы затратили на устранение ошибок.
.5 Что впереди
В следующих версиях C3D Viewer мы надеемся увидеть функции динамического сечения, измерения моделей, новые возможности работы с PMI, конфигурациями моделей в связке с КОМПАС-3D и ЛОЦМАН:PLM.
Для знакомства с C3D Viewer есть бесплатная версия (скачать здесь). Она не включает API и некоторые другие функции. Версию для встраивания можно запросить на тестирование у разработчиков C3D Labs.
Сергей Ершов, руководитель группы прикладных АРМ, АСКОН.
