Как загрузить карты в навигатор Garmin
Предыстория:
Довольно давно (16.06.2009г если быть точной) мой отец приобрел навигатор Garmin Nuvi 215.
Тогда это было know-how (новинка), т.к. не нужно возить с собой кучу атласов с картами — все нужные карты находились в небольшом устройстве + штурман в придачу. В то время это было очень удобно, что уж говорить про наш период. Но время не стоит на месте: строятся новые дороги, прокладываются новые маршруты, появляются новые города и районы, и по старым картам становится ездить неудобно. Вскоре и этот навигатор положили в долгий ящик по причине "старости" карт, вместо него стали пользоваться Navitel в смартфоне, позже 2GIS и Яндекс.Картами. Но у таких приложений-помощников тоже есть свои минусы: 2GIS работает исключительно в крупных городах (например, карта г.Елец Липецкой обл. в 2GIS отсутствует), Яндекс.Карты — отрисовывают не полную картину и не все дороги (сейчас, возможно, это исправлено)… и т.д. Каждое приложение имеет свои плюсы и минусы — это всегда так, и это нормально. Но опять же — время не стоит на месте. Сейчас в Интернете можно раскопать все что угодно — было бы время, желание и светлая голова на плечах. Или же можно отыскать человека, владеющего информацией либо определенным навыком, который за отдельную плату сделает все, что захочешь (в хорошем смысле слова).
Что я и сделала: пару дней посидела в просторах всемирной паутины, покопалась и нашла нужную информацию. После проверки драйверов (у меня заработал только 1 драйвер из 5 скачанных), осмысления полученной информации, началось самое интересное… Итак, начнем!
_______________________________________________________________________________________________
1) Для начала рекомендую приобрести отдельную флеш-карту для Навигатора. Это необходимо, чтобы не "перебивать" уже существующие карты в Garmin. В моем случае была microSD 4 Гб. Перед установкой в навигатор, флеш-карту следуют отформатировать в формате FAT32 (обычно уже выставлено по умолчанию). После форматирования установите флеш-карту в навигатор. На данном этапе остановимся. Откладываем навигатор в сторону.
2) Скачать программу MapSource
— Источник для скачивания MapSource 6.16.3 находится ЗДЕСЬ. Разработчик утверждает, что программа работает начиная с Windows XP SP3. Я устанавливала на Windows 7 Pro x64 SP1, проблем не было. После скачивания программы, следует ее установка:
а) Распаковываем загруженный архив с программой.
б) Запускаем "setup.exe" из папки "mapsource_lite", и устанавливаем MapSource.
в) Запускаем "MapSource_6161.exe" и обновляем программу до последней версии.
Такое же описание по установке Вы можете найти в архиве вместе с программой, файл "ReadME.txt".
P.S.:На одном форуме рекомендовали скачивать с официального сайта Garmin.com, но к сожалению, этот драйвер у меня не захотел работать.
После установки закройте программу. На данном этапе она пока что не нужна.
3) Скачать карты для Garmin
P.S.: На просторах Интернета нашла карты всей России, а так же отдельных регионов. Если вы не планируете путешествия дальше Урала, то разумнее скачать отдельные ФО — экономите место на флешке и время на загрузку карт в устройство. Я же установила карты всей России. Можете последовать моему примеру, можете по предложенной версии — отдельные регионы. Решайте сами.
— Источник с картами России для Garmin находится ЗДЕСЬ. На этом же сайте можете найти некоторые карты зарубежных стран: вкладка "Другие страны".
— Источник со всеми картами России для Garmin от 04.08.2017 находится ЗДЕСЬ (Яндекс.Диск)
Далее буду рассказывать на примере карт из 2го источника (карты с Яндекс.Диска).
4) Разархивирование и предустановка карт
После скачивания архив следует распаковать в отдельную папку. Далее заходим в папку, куда распаковался архив, затем в папку "russia_2017-07-24", ищем файл "install.bat" — запускаем от имени Администратора правой кнопкой мыши! Проскочит черное окно — это информация о картах поступила в реестр компьютера.
5) Установка карт с помощью MapSource
Теперь подключаем Навигатор через шнур к компьютеру. В окне "Мой компьютер" во вкладке "Устройства и съемные носители" должны отобразиться 2 новых устройства — Навигатор Garmin и Флеш-карта.
Далее запускаем программу MapSource. Теперь в программе можно обнаружить установленные на компьютере карты через меню "Служебные/Управление картографическими продуктами"
Рис.1
Закрываем окно.

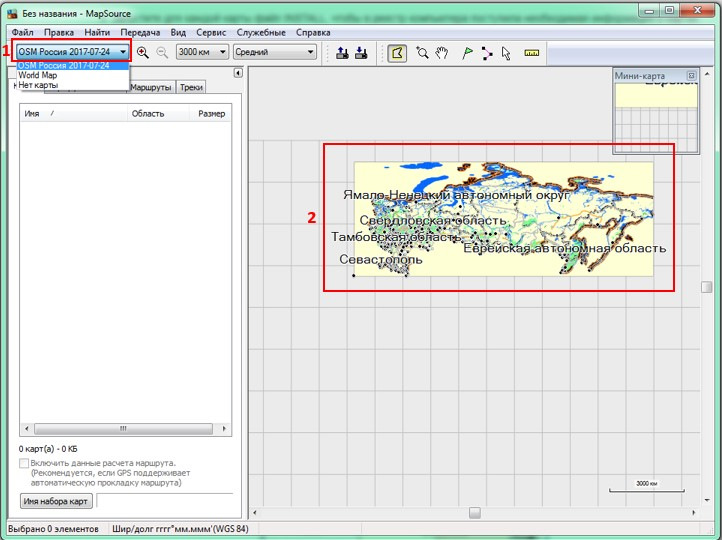

Далее… Рис.2: В левом верхнем углу программы должен появиться список доступных карт (1). С его помощью или через меню "Вид->Переключиться на продукт" выберите карты — появится в поле (2).
Рис.2
Рис.3: Нажимаем кнопку (1) "Выделение карт" и в поле (2) выделяем карты — зажимаем левую кнопку мыши и выделяем нужную область. В поле (3) появится список карт, которые вы выделили. Чтобы их записать на устройство, нужно нажать кнопку (4) "Отправить на устройство".
Рис.4: После появится окно "Отправить на устройство", где будет предложено выбрать путь записи карт. В нашем случае — флешка, установленная в Навигаторе.
Нажимаем "Отправить" и идем пить чай.

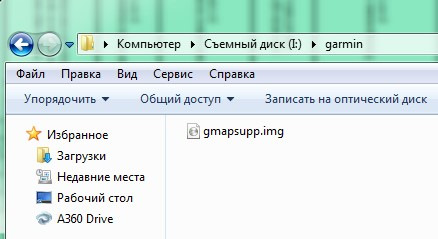

Установка карт займет некоторое время. После установки на флешке вы увидите всего лишь 1 файл — это и есть файл с картами.
Безопасно извлеките устройство, затем отключите его от компьютера.
6) Финальная настройка карт в навигаторе Garmin
Настройка будет рассмотрена на навигаторе Garmin Nuvi 215.
После установки карт, необходимо указать Навигатору новые карты, по которым он будет дальше работать. Для этого включите устройство. Затем войдите в "Инструменты"
Далее в "Настройки"

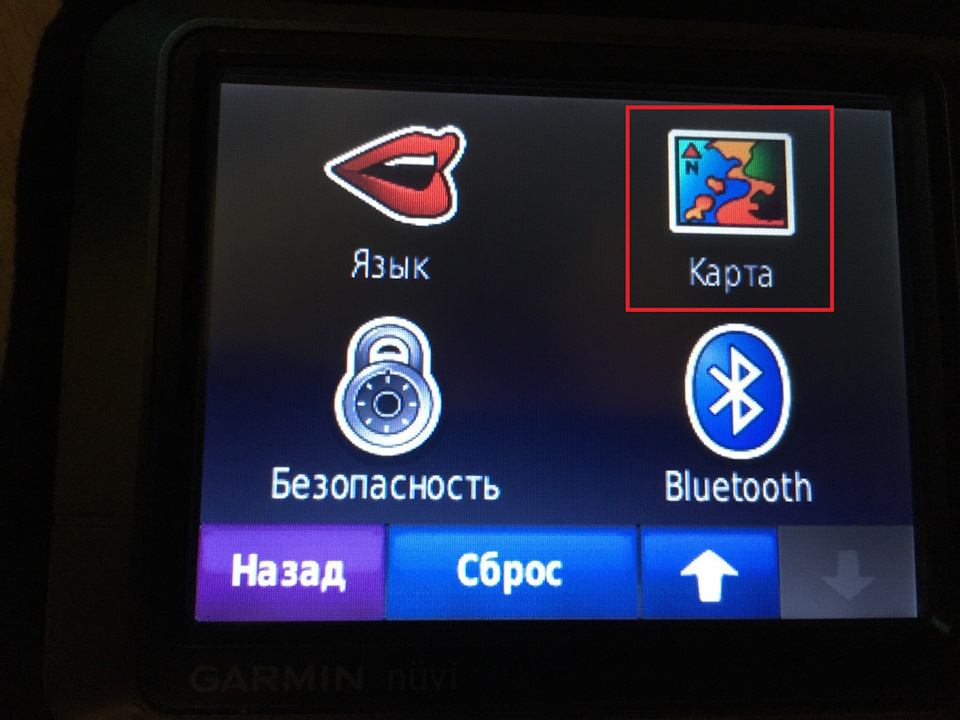

Затем найдите "Карты", спустившись на уровень вниз

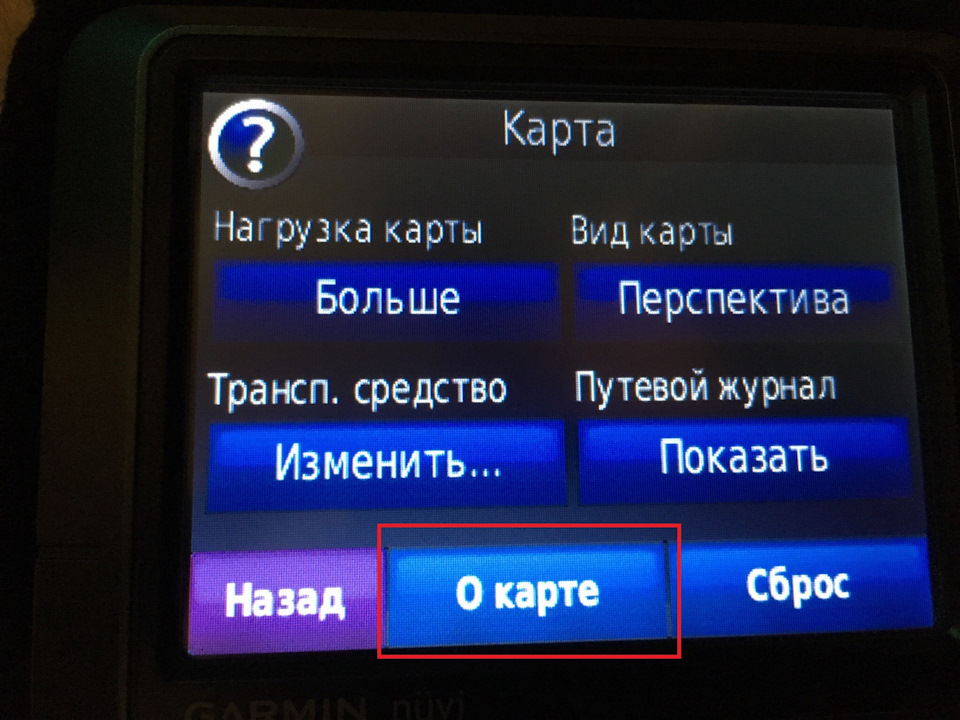

Далее в новом меню нажмите "О карте"

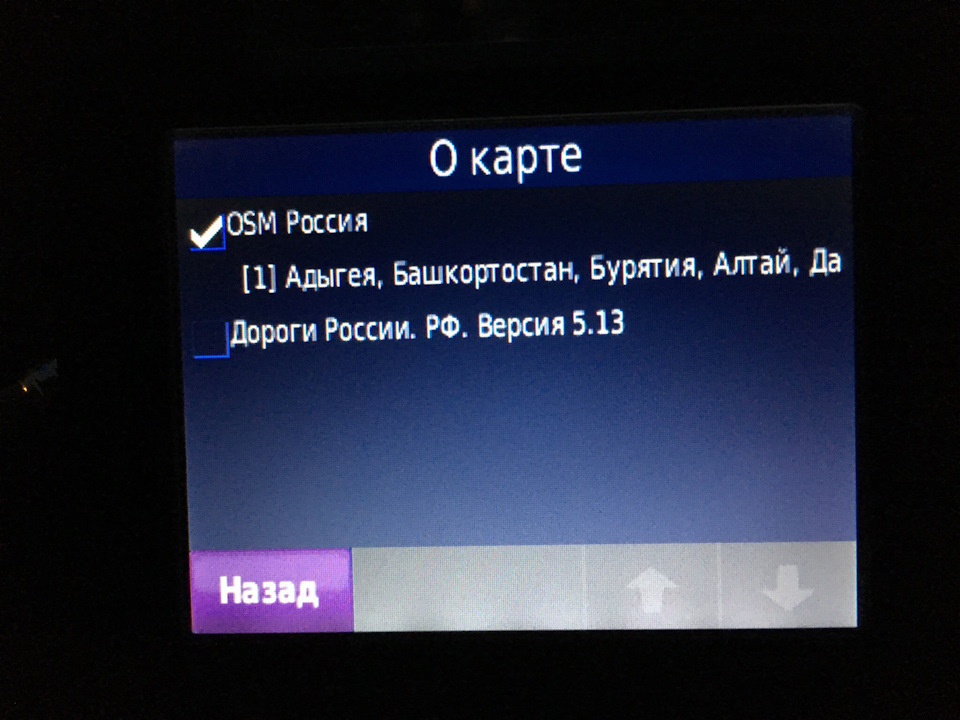

Теперь мы наблюдаем два типа карт — родные и загруженные. Оставляем галочку только на загруженных картах
Теперь необходимо проверить карты. Перед проверкой можно выключить устройство и потом включить заново.
7) Проверка загруженных карт в навигаторе Garmin Nuvi 215
Для проверки карт спутники ловила с балкона. Для начала посмотрела карты родного города Липецка. Решила найти по карте: Липецк/Московская/30
Нашла по карте Липецкий государственный технический университет (ЛГТУ). Причем отображение точное: парковки, шлагбаумы, само здание университета и рядом стоящий спорткомплекс.
Вторая проверка — новая развязка трассы Р119 и М4. Раньше во время поездки из Липецка в Елец там был обычный перекресток, а на Елец — это поворот направо через Екатериновку. Сейчас там большая кольцевая развязка, соединяющая дороги на Москву, Ростов-на-Дону, съезд на Елец и Липецк.
Навигатор отображает эту развязку правильно.
_______________________________________________________________________________________________
На этом установка и настройка карт в навигаторе Garmin окончена. На сколько хорошо и точно будет работать навигатор, проверить можно только на деле. Сама же я пользуюсь навигатором Navitel, который встроен в магнитолу в автомобиле, а карты там уже были установлены при покупку магнитолы со всеми ее составляющими. Конечно, скоро и их придется обновлять. Как буду это делать, пока что не знаю: либо через модем (надо будет его подключать к навигатору), либо просто запишу новые карты на флешку и активирую… Точно пока сказать не могу. Но в любом случае поделюсь своим опытом))
На этом "обучение" окончено. Надеюсь, информация была или, может, будет полезна. Благодарю за внимание!
Загрузить свои карты
Несмотря на все разнообразие карт, достаточно часто возникают ситуации, когда карта определенного района есть только в бумажном виде или в виде файла PDF или JPG. При помощи последней бета-версии программного обеспечения для GPS устройств Garmin Colorado, Oregon (200, 300, 400 и 550) и Dakota использование карт на бумаге стало очень простым благодаря функции Garmin Custom Map. Эта технология позволяет объединять технологию создания карт с изображениями карт, загружая бумажную карту в устройство Garmin. Процесс создания подобных карт достаточно прост.
Шаг 1. Сохранение карты в формате JPG
Если карта, которую вам необходимо использовать, в бумажной форме, вам необходимо ее отсканировать с достаточным разрешением (стандартное разрешение для Oregon & Colorado – 155 dpi). Для использования в Garmin Custom Map файл необходимо сохранять в формате JPG. Многие электронные карты доступны в формате PDF, такие файлы необходимо конвертировать в JPG при помощи соответствующих программ (например, GIMP).
Шаг 2. Создание слоя изображения (Image Overlay)
Используя Google Earth вам нужно сделать привязку Вашей карты, определяя примерное местоположение на Земле, где она должна быть расположена. Чем ближе изображение в окне программы к изображению местности в JPG файле, тем проще будет сделать привязку. Как только в Google Earth установлено нужно место, выберите пункт меню Add, опцию Image Overlay.
Шаг 3. Привязка JPG
- название карты
- путь к файлу JPG, имя файла должно быть на латинице
- на вкладке Location можно при желании настроить Draw Oder (порядок отображения).
Шаг 4. Настройка границ
Перед закрытием диалогового окна New Image Overlay нужно осуществить геопривязку файла JPG. Самый простой способ это сделать – совместить зеленые отметки на карте с точками углов (a), краев (b), центра (с) или центра поворота (d), чтобы совместить JPG и изображение на спутниковом снимке. Возможно, понадобиться настроить прозрачность (в окне диалога New Image Overlay) до такого уровня, который позволял бы видеть JPG и изображение под ним. Как только вас устраивает расположение файла, нажмите OK.
Шаг 5. Отправка в Garmin
Для того чтобы использовать вновь созданную карту, ее необходимо сохранить на устройстве. Чтобы это сделать, нажмите правой кнопкой на Garmin Custom Map в разделе Places слева. Из выпадающего меню выберите Save Place As. Следуйте инструкциям и сохраните вашу карту в устройство Garmin в директорию /Garmin/CustomMaps/. Убедитесь, что формат файла KMZ. Файл также можно сохранить и на microSD карту в директорию /Garmin/CustomMaps/.
Установка карт в навигатор Garmin
Отдельные устройства для GPS-навигации постепенно сдают позиции перед смартфонами, однако по-прежнему популярны в среде профессионалов и продвинутых любителей. Одним из критериев актуальности навигатора является возможность установки и обновления карт, поэтому сегодня мы хотим познакомить вас с методикой загрузки и инсталляции картографических данных на устройства Garmin.
Установка карт в Garmin
GPS-навигаторы этого производителя поддерживают как установку лицензионных карт, так и данных под свободной лицензией проекта OpenStreetMap. Процедуры для обоих вариантов немного отличается, поэтому рассмотрим их по отдельности.
Инсталляция официальных карт Garmin
Легально купленные карты Гармин распространяются на SD-носителях, что значительно упрощает процедуру инсталляции.
- Возьмите устройство в руки и откройте приёмник для карточек памяти. Если в нём уже есть носитель, вытащите его. Затем вставьте SD с данными в соответствующий лоток.
- Откройте главное меню навигатора и выберите пункт «Инструменты».
- Далее воспользуйтесь пунктом «Настройки».
Как видим, всё довольно просто.
Установка сторонних карт
Некоторых пользователей не устраивает ценовая политика производителя, поэтому они ищут альтернативы официальным картам. Она существует – в виде данных проекта OpenStreetMaps (далее OSM), которые можно скачать и установить в навигатор с помощью компьютера со специальным ПО. Кроме того, этот же метод стоит задействовать для установки лицензионных данных, купленных без носителя.
Операция состоит из трёх этапов: загрузки карт и требуемого ПО на компьютер, инсталляции программы и установки карт на устройство.
Этап 1: Загрузка карт и установочного ПО
Карты OSM для рассматриваемой системы навигации можно загрузить из множества источников, но мы рекомендуем сайт по ссылке ниже, так как этот ресурс является официальным участником проекта.
-
Перейдите по ссылке выше. Перед вами будет список карт для РФ и отдельных регионов страны.
Откройте сайт по ссылке выше и нажмите на кнопку «Download».
Этап 2: Установка программы
Для того чтобы установить приложение BaseCamp, требуемое для инсталляции сторонних карт в навигатор, выполните следующие действия:
- Запустите инсталлятор программы. В первом окошке поставьте галочку для согласия с условиями лицензионного использования и щёлкните по кнопке «Install».
- Дождитесь, пока установщик проделает свою работу.
- По окончании инсталляции воспользуйтесь кнопкой «Close» – открывать программу пока не нужно.
Этап 3: Загрузка карт на устройство
Собственно установка карт заключается в переносе каталога с данными в папку программы и последующую инсталляцию на устройство.
-
Перейдите к каталогу с разархивированной картой. Внутри должна быть папка с именем FAMILY_*служебное имя*.gmap .
Эту папку следует скопировать или переместить в папку Maps, которая расположена в корневом каталоге утилиты MapInstall, составляющей части программы BaseCamp. По умолчанию адрес выглядит как:
C:\Program Files (x86)\Garmin\MapInstall\Maps
Обратите внимание, что для копирования чего-либо на системный диск потребуются права администратора.
Закрывайте программу и отключайте навигатор от компьютера. Для использования свежеустановленных карт проделайте шаги 2-6 из инструкции по установке лицензионных карт Garmin.
Заключение
Установка карт в навигатор Гармин не отличается сложностью, и с этой процедурой способен справиться даже начинающий пользователь.
Обновление карт с помощью приложения Garmin Express
Это устройство поддерживает карту памяти емкостью до 32 ГБ, отформатированные в системе FAT32, с классом скорости 4 или выше. Рекомендуется использовать карту памяти емкостью 8 ГБ или больше с классом скорости 10. Карта памяти на 8 ГБ входит в комплект поставки моделей GPSMAP ® 7×3/9×3/12×3.
Скачивание обновления карт может продолжаться до нескольких часов.
Для обновления карт следует использовать чистую карту памяти. В процессе обновления содержимое карты будет удалено, а карта будет переформатирована.
