Как работает градирня
Все наверное видели подобного рода сооружения и знаете, что это вовсе не труба и из нее выходит не дым.
Но давайте все же посмотрим на принцип работы и внутренее устройство градирни.
Градирни — это специальные устройства для охлаждения большого количества воды посредством направленного потока воздуха. Также их называют охладительными башнями — это более понятно звучит.
Это одно из наиболее эффективных устройств для охлаждения воды в системах оборотного водоснабжения промышленных предприятий. Высокая башня создает ту самую тягу воздуха, которая необходима для эффективного охлаждения циркулирующей воды. Вытяжные башни служат для создания естественной тяги благодаря разности удельных весов воздуха, поступающего в градирню, и нагретого воздуха, выходящего из градирни. Под оросителем располагается водосборный резервуар. Вода подается в водораспределительное устройство по размещаемым в центре градирни стоякам. Благодаря высокой башне одна часть испарений возвращается в цикл, а другая – уносится ветром. Из-за этого в округе не образуется сырости, тумана и обледенений в зимнее время, хотя возможно появление льда вокруг оросительных устройств.
Градирни служили для добычи соли выпариванием. В настоящее время эти сооружения используются для незначительного охлаждения теплой воды. «Незначительное» означает, что после градирни вода не становится ледяной, как в чиллере (+7 градусов) . Температура поступающей воды в градирню — около 40-50 градусов, после градирни — 25-30 градусов (в лучшем случае).
Необходимость охлаждать теплую воду возникает, если того требует технологический процесс на производстве или в случае охлаждения воды для чиллера с водяным конденсатором.
Градирни бывают двух типов: собственно градирни и «сухие градирни» (« drycooler » / «драйкулер») .
ТЭC, АЭС, промышленные предприятия потребляют огромное количество технической воды, прежде всего, для охлаждения узлов и агрегатов. Вода при этом, естественно, нагревается. Поскольку зачастую вода двигается по замкнутому контуру (т. е. не сливается в реку, а снова идет для охлаждения агрегатов) , ее следует охладить. Это нужно, прежде всего, для повышения эффективности охлаждения — чем холоднее вода, тем лучше она будет охлаждать оборудование.
Для целей частичного охлаждения воды применяются градирни.
Принцип работы градирни достаточно прост. Процесс охлаждения в градирнях происходит за счет частичного испарения воды и теплообмена с воздухом. Вода в градирне стекает по оросителю сбегает каплями или тонкой плёнкой. В это время вдоль оросителя проходят потоки воздуха. существует такая закономерность: в градирнях при испарении 1 % воды температура оставшейся понижается на 6 С. Потеря жидкости восполняется за счет внешнего источника. Причем свежая вода при необходимости подвергается обработке (фильтрации).
Наиболее сложным элементом башенной градирни является вытяжная башня, конструкция которой в основном определяется материалом, из которого ее сооружают.
Горячая вода поступает в градирню, где в зависимости от типа и конструкции градирни, происходит ее охлаждение, до необходимой температуры. Охлаждение воды может осуществляться:
— обратным потоком атмосферного воздуха (вентиляторные градирни);
— за счет распыления горячей воды форсунками на специальный наполнитель с развитой площадью, по которому вода растекается тонкой пленкой и за счет медленного ее течения — охлаждается (башенные, атмосферные градирни);
— за счет распыления воды в специальных каналах и естественном захвате атмосферного воздуха (эжекционные градирни).
В любом случае вода вступает в контакт с воздухом, которому отдает часть своего тепла и тем самым, понижая свою температуру. Приобретя необходимую температуру, вода поступает обратно для охлаждения теплообменных аппаратов или других приборов, у которых необходимо снизить температуру.
Типы градирен
По типу системы орошения, градирни можно разделить на:
— брызгальные;
По принципу подачи атмосферного воздуха, градирни делят на:
— вентиляторные, когда подача воздуха осуществляется вентиляторами.
Преимущества: качественное, быстрое охлаждение воды
Недостатки: большие энергозатраты
— башенные, когда тяга воздуха создаётся при помощи специальной конструкции башни и ее высоты
Преимущества: невысокие энергозатраты
Недостатки: медленное охлаждение воды
— открытые или атмосферные градирни, которые используют силу ветра и естественное движение воздушных масс при движении через башню
Преимущества: практически отсутствие энергозатрат
Недостатки: медленное охлаждение воды, большие размеры
— эжекционные, в которых применяется метод распыления воды в специальных каналах с естественным захватом воздуха
Преимущества: быстрое охлаждение воды за счет создания вакуума
Недостатки: высокие энергозатраты.
По направлению движения воды и воздуха:
— противоточные
Преимущества: в таких градирнях создается наибольший перепад температур и соответственно теплопередача за счет большого аэродинамического сопротивления.
Недостатки: большой капельный унос, особенно ощутим при недостатке возмещения оборотной воды и в густозаселенных местах;
— перекрестные
Преимущества: меньше капельного уноса.
Недостатки: невысокое аэродинамическое сопротивление;
Используется как противоток так и перекресный ток.
Башенную градирню целесообразно использовать на больших промышленных предприятиях. Площадь сечения башни должна занимать не менее 30—40% площади оросителя. Башни градирен средней и малой производительности могут иметь очень разнообразную форму: цилиндрическую, усеченного конуса или в виде усеченной многогранной пирамиды. Башенные градирни обычно выполняются в виде оболочек гиперболической формы, которая оптимальна по условиям внутренней аэродинамики и устойчивости.
Вытяжные башни работают в очень тяжелых условиях: оболочка башен находится под воздействием влажного теплого воздуха в градирне и холодного воздуха снаружи в зимний период, на внутренних поверхностях образуется конденсат. Таким образом, важен выбор материала.
В башенных градирнях конвекция воздуха осуществляется за счет естественной тяги или ветра. Высота градирен, изготовленных из бетона, может достигать 100 метров. Площадь орошения в таком случае будет достигать 3500 кв.м. В основном, башенные градирни используются для охлаждения больших объемов воды ТЭС или АЭС.
Плюсы башенных градирен:
— экономичность (не нужна электроэнергия);
— размещение близко к промышленному объекту.
— большая площадь для постройки;
Схемы башенных градирен с различным характером движения воздуха в оросителе приведены на рис. Оросительные устройства во всех приведенных градирнях выполняют капельного, капельно-пленочного или пленочного типа. В настоящее время в основном строят градирни с пленочными и капельно-пленочными оросителями с противоточным движением воздуха, обладающие наибольшей охлаждающей способностью.
Рис. Схемы башенных градирен с различным характером движения воздуха
а — с поперечным; б — с поперечно-противоточным; в — с противоточным
Опыт применения железобетона в градирнях показывает, что оболочки башен вследствие насыщения бетона изнутри влагой и многократного замерзания и оттаивания его под влиянием температур наружного воздуха в зимний период интенсивно разрушаются. Металлические каркасно-обшивочные башни строят в районах с суровым зимним климатом. Они имеют пирамидальную форму с основанием в виде многоугольника или квадрата.
Деревянный каркас используют в градирнях, имеющих небольшую площадь.
форма поверхности которую описывает трубу в трехмерном пространстве называется параболический гиперболоид — поверхность второго порядка! Вода сбрасывается в фокусе фигуры и эффективность этой формы вычислена математически — то есть тот самый уникальный случай когда была сначал теория математическая, а потом практика
Ну а вот как там все выглядит внутри:
Вообще-то это «Генератор облаков», а то напридумывали названий.
Как математик добавлю, что форма на самом деле называется однополостный гиперболоид, а никакого «параболического» гиперболоида нет) Есть разве что, наоборот, гиперболический параболоид, но это другое совсем. Так называемая седловидная поверхность)
Познавательно. Раньше я думал что градирня работает так: поднимаешься вверх по лестнице — достаешь детектор — с неба начинают падать дохлые мужики.
соседка мне жаловалась — «весь воздух загадили»
я ей доказывал, мол — «пар это, что вы говорите»
. а ещё на градирне можно сигнал неожиданно поймать.
Как бочки влияют на цвет виски
Наиболее подходящими для выдержки виски считаются испанские бочки из-под хереса. Этот элемент технологии появился в XVIII в. с целью повторного использования бочек, в которых из Испании импортировалось вино, и оказался чрезвычайно удачным. Если виски выдерживается только в подобных бочках, то производитель сообщает об этом как о дополнительном свидетельстве высокого качества напитка. Но также используются бочки из-под других вин.
Поскольку таких бочек не хватает, применяют бочки как из американского дуба, ранее содержавшие бурбон или специально обработанные дешёвым хересом, так и из европейских дубов. В музее виски на стене висят образцы досок для бочек. По ним можно понять, что бочки делают из досок различной толщины, и сами бочки имеют разный размер и объем.
Именно на стадии бочковой выдержки виски приобретает характерные цветовые и вкусоароматические свойства: он темнеет, становится мягче, получает дополнительный аромат. В бочке спирт выдерживается три года. За это время спирт понемногу улетучивается, примерно по 3 градуса в год, которую еще называют «Долей ангелов».
Здесь видны два образца виски, у которых одинаковый срок выдержки, но абсолютно разные бочки. Цвет, который приобретает виски зависит от того, что раньше хранилось в бочке и какой дуб применялся при ее изготовлении.
Пост про градирни и не только.
Доброго времени суток, уважаемые пикабушники!
Сегодня пост от меня будет скорее обзорным, нежели образовательным. Фото будут как мои, так и с просторов интернета.
Итак, этот пост будет посвящен культовым сооружениям голливудских режиссёров, фотографов, прыгунов с мостов градирен и не только; отождествлением АЭС (атомных электростанций) и ТЭЦ (теплоэлектроцентраль)- градирням.
На мой, несколько профессиональный взгляд, популярность градирням обеспечил именно вид этих штуковин. Смотри фото ниже. К слову сказать, улыбнула надпись Гринпис на фото. Знали бы они, сколько одна такая «малышка» может наделать тепловых выбросов. А вы все парниковый эффект от автомобилизации
Градирни- сооружения для сбора плюсов охлаждения воды, нужд энергетики и/или иных промышленных нужд. Зачастую, процессы производства чего-либо тесно связаны с нагревом продукции или необходимостью держать заданную температуру. Так, например, в металлургии охлаждающая вода нужна при прокате трубы или же при выплавке стали. В атомной энергетике нужна для охлаждения элементов реактора. А в ТЭЦ нужна для охлаждения сконденсированного пара. Схемка ниже.
На самом деле охлаждение оборотной воды (в нуждах промышленности вся вода оборотная. т.е используется «по кругу») может производиться не только градирнями, есть такие менее «красивые» сооружения как чиллер и теплообменники и даже охлаждающие водоемы(см. ниже).
На фото ниже настоящий «малышок»- чиллер. По сути классический теплообменник, в одной половине которого, находится охлаждающий агент, (очень часто этиленгликоль или иной фреон), а в другой половине охлаждаемая жидкость почти всегда — вода. Так и происходит теплообмен, а затем этиленгликоль довольно быстро «отдает» свое тепло . Размеры его 6х6м, ну и в высоту метра 1,5, хотя все от производительности, конечно, зависит.
Если говорить о типах градирен или же просто об охлаждении воды то можно выделить:
Богословский металлургический завод (по старинке) г. Краснотурьинск, Свердловская область.
Башенные еще некоторые называют, испарительными. Суть охлаждения предельно проста- на дне градирни есть специальные оросительные системы, которые разбивают поток воды на капли, а в свою очередь эта высокая башня создает великолепную тягу. Получается, что в некоторую единицу времени капельку воды охлаждает огромное количество воздуха.
К недостаткам таких градирен можно отнести тяжелые условия эксплуатации: будь то промывка (зарастают они органической живностью летом очень активно), будь то отслеживание состояния внутренних металлоконструкций, ибо фазы вода-воздух — есть идеальные условия для коррозии. Также к недостаткам можно отнести большие капитальные затраты на строительство и много свободного пространства, ну и конечно большой, по нынешним меркам каплеунос, по нормативам 1-1,5%. А вообще, уважаемые читатели, тип и типоразмер градирен выбираются исходя из технических условий — необходимый расход охлаждаемой воды, необходимая дельта( перепад температур) которую нужно обеспечить.
Не скажу,где (как я понял, тут так принято) я же здесь работаю, но Свердловская область.
Мои любимые) Ну, по крайней мере, работая в какой-то сфере промышленности, исключая «большую энергетику», встретить можно чаще всего именно эти вентиляторные градирни. Как говорят — мал да удал. К слову сказать, эти 8″малышек рассчитаны на 2500м3/час с охлаждением воды с 35 градусов до 27. Нравятся мне они и за экономичность и за минимальный каплеунос. Словом сказать- вентиляторные градирни созданы для более «глубокого» охлаждения воды в кратчайшие сроки. Оснащены специальными элементами-наполнителями, для того,чтобы вода «текла» некоторой пленочкой, для лучшего охлаждения их, бывает, ороситель, называют.
Принцип действия на схеме:
На картинке выше представлена импортная модель.
На фото ниже «старичок» и советская разработка старушка ВГ-70
Более современный соотечественник градирня фирмы ТМИМ градирня типа БМГ (в данном случае БМГ-800)
К моему сожалению, отечественная продукция не отличается новизной конструкции и эффективностью работы, но что имеем, то и трахаемся имеем.
Также для промышленных регионов таких как Урал и дальше характерны такие явления.
Натуральные сосульки по всей площади. Начинаются чаще всего от температуры -15, -20 град.Цельсия. Помимо эстетического вида, создают дополнительные механические нагрузки на конструкцию , ну и снижение эффективности процесса охлаждения(незначительно, да и блин ребята на улке минус 20 кому это охлаждение нужно.)Как правило на таких градирнях для удаления сосулек используются:
1) длинная арматурина и физическая сила
2) реверс на движке вентилятора
Первый метод не очень «демократичный» однако, быстрый.
Второй метод более технологичный:вентилятор начинает нагонять горячий воздух на сосульки и они плавятся. К сожалению, процесс сфотографировать нельзя. При реверсе туман заволакивает некоторую площадь. Да и момент нужно выжидать, обычно, технологическому персоналу дается команда «размораживать» раз в сутки по 30мин или часу.
Для некоторых производств существует еще и «низкий» предел температуры охлаждающей воды(иначе ест риск «потушить» производственное оборудование, поэтому при температурах -35 , -40 и т.д приходится воду уже не охлаждать, а подогревать ( чаще всего паром, по крайней мере в металлургии именно так происходит).
в) эжекционные градирни; брызгальные бассейны и/или иные, как говорится все остальные, ибо не очень распространены будь то тех. характеристикам, будь то по климатическим условиям. Кого очень заинтересовала эта тема нужно гуглить.
Кстати говоря Мэтром градирен выступает охлаждающий пруд( очень актуально для АЭС)
Фотографий не будет. Т.к представляет собой обычное водохранилище, с теми лишь особенностями, что есть место слива воды и место забора воды. Охлаждение происходит «природным методом». То есть горячая вода выливается куда-то сверху, а охлажденная вода забирается снизу. Из-за такого явления как конвекция получается, «автоматическое перераспределение». Все дело в том, что на крупных АЭС расход охлаждающей воды настолько колоссален, что никакая градирня, даже башенная не справится, поэтому такие объемы может переработать только пруд охладитель. Ну и конечно, рассказы «о радиоактивной рыбе» имеют место быть. Т.к люди думают, раз вода используется для нужд АЭС, то и рыба радиоактивна. На самом деле ситуация следующая- при охлаждении ядерных реакторов вода является чистым оборотным циклом ( говоря человеческим языком, охлаждение происходит через «стенку», то бишь без контакта с охлаждаемой поверхностью, соответственно нет никакой опасности для человека. А рост рыбы вызывает постоянно высокая температура воды в пруде, читай тепличные условия, оттуда и рекордные сомы/карпы/ %namefish%, которых нужно косить именно косой или глушить, иначе не вытащить.
Т.к в начале поста пообещал лишь знакомство, а не теорию, то, пожалуй, закончу на этом.
ПЫСЫ: 1)добавлю несколько фото; а так, холодно было, чтобы фоткать, да и фотограф из меня так себе. 2) Пост будет направлен в сообщество истории из жизни. Работа и есть некая часть нашей жизни.
Градирни: для чего на заводах и электростанциях устанавливают огромные трубы
Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.
Возле многих крупных предприятий, заводов, атомных электростанций, других крупных объектов нередко находятся трубы огромных размеров. Многих природа ее появления, как и принцип действия, не интересует. Для других же – это обычные трубы, из которых идет дым, хоть и не понятно, откуда он берется. В реальности же дела обстоят несколько иначе.
У этих не совсем обычных труб имеется свое название – градирни. Что касается дыма, то это пар, ключевой задачей которого является отвод лишнего тепла или охлаждение конкретного объекта.
Как это работает
Механизм действия градирни несложный. За счет того, что с поверхности системы трубок испаряется вода, в них в середине температура снижается. Во время вращения вентиляционного механизма возникает воздушный поток. Именно он и отвечает за испарение жидкости. Пополнение последней происходит в постоянном режиме. Для этого существует ороситель. Вентилятор может вращаться с различной скоростью. Этот момент регулируется (повышается показатель теплосъема).
Что касается охлаждающей жидкости, то и скорость ее потока тоже величина контролируемая. Системы функционируют через специальные частотные преобразователи, соответственно, весь охлаждающий процесс находится в рамках конкретных параметров.
В зависимости от размера труб меняется диапазон мощности и рабочих температур, но принцип работы общей системы охлаждения остается прежним. Происходит распыление горячей воды, после чего идет обдув холодным потоком воздуха. Во время испарения основное тепло с капель забирается, а сами капли уже в охлажденном виде падают в бассейн. Для замкнутости цикла установлен каплеуловитель (над оросителем). Он из горячего воздуха собирает влагу.
После завершения процесса происходит возобновление цикла. Несмотря на свою простоту, процессу требуется специальная настройка с балансировкой. В связи с этим, из труб идет пар либо воздух, а не дым.
Как называются трубы из которых идет дым
Это могут быть высотные дымовые трубы высотой от 100 и до 400 и более метров. Они нужны для выброса в атмосферу вредных газов, образующихся при сжигании топлива в паровых котлах ТЭС, ТЭЦ. Трубы специально делаются высокими, для того, чтобы выбросить вредные вещества как можно выше в атмосферу, подальше от поверхности земли и людей. Есть еще такие сооружения, как градирни — по виду представляющие из себя более низкие и широкие трубы. В градирнях отработанный пар, который вращал паровую турбину, охлаждается, превращается в воду, которая в свою очередь, снова используется в технологическом процессе. В градирнях, по сути, никаких вредных процессов не происходит, вреда для людей и атмосферы нет, поэтому такая высота, как у дымовых труб им не нужна. Здесь больше важны объем и площадь внутренней поверхности сооружения.
Как называются трубы которые стоят в спальных районах, высокие метров по 100, с которых идёт дым постоянно?
Дымовые трубы для котельных – все особенности таких конструкций
Дымовые трубы для котельных представляют собой конструкции с вертикальным расположением, которые проектируются и возводятся для отвода продуктов, образующихся при сжигании топлива, в атмосферу. http://tutmet.ru/dymovye-truby-kotelnyh.html
Что на самом деле выходит из труб ТЭЦ
Башни, выпускающие такие «белые облака», называются градирни. Еще их называют охладительными башнями. Они предназначены для охлаждения больших объемов воды в системах оборотного водоснабжения тепловых электростанций. На самом деле никакого дыма в таких устройствах быть не может. Внутри них ничего не горит, а наоборот – остужается.
Как работает ТЭЦ
Чтобы понять для чего нужны градирни, необходимо сначала выяснить как работает типовая ТЭЦ. Теплоносителем в таких теплоэлектроцентралях выступает водяной пар. Для его производства служит вода, которая чаще всего используется в системе ТЭЦ по замкнутому контуру.
Надежность работы котлов и систем теплоснабжения в первую очередь зависит от качества воды, поэтому обычная водопроводная вода здесь не годится. Так как главной задачей является предотвращение коррозии и накипи в котлах и трубопроводах, воду для них специально химически подготавливают, лишая ее кислорода, минеральных примесей, а также солей кальция и магния.
Подготовленная таким образом вода в паровых котлах превращается в пар и затем под высоким давлением поступает в паровые турбины для производства электроэнергии.
Проходя через рабочее колесо турбины, отработанный пар поступает в конденсаторы, чтобы потом снова в виде воды возвратиться в рабочий цикл производства. Но температура такой воды слишком высока, чтобы сразу вернуться в систему, поэтому для ее снижения и устанавливают градирни.
Градирни различаются по способу подачи воздуха (вентиляторные, башенные, вакуумные и брызгальные) и по направлению движения рабочей среды (с противотоком, с перекрестным током и со смешанным током).
Устройство градирни
Рассмотрим ее работу на примере самой обычной башенной градирни. Именно их чаще всего устанавливают вблизи ТЭЦ. Такие градирни самые экономичные, так как опираются на естественную тягу без использования электричества, но при этом они самые затратные в плане строительства из-за своего большого размера.
Горячая вода в такой башне подается насосами наверх к вершине башни и разбрызгивается оросительной системой, через множество специальных форсунок.
Снизу, через специальные окна, в градирню поступает воздух. Он движется вверх под действием естественной тяги, создаваемой в башне за счет перепада высоты.
При этом, часть горячей воды, успевает испариться и выходит вместе с воздухом через сопло градирни в виде пара. Другими словами, воздух как бы выталкивает часть пара наружу. Именно этот пар мы и видим в виде белых облаков над тепловыми электростанциями. Остальная часть воды, остуженная воздухом, под действием силы тяжести стекает вниз к основанию башни в специальный установленный водосборник.
А оттуда вода попадает обратно в систему. Так ТЭЦ удается экономить средства на водоподготовку.
А где тогда дым от котельных?
Другое дело – дымовые трубы, которые используются для выброса дыма из водогрейных и паровых котлов. Для нагрева воды в таких котлах в качестве топлива используется уголь, газ или мазут. А значит без процесса горения и дыма их работа невозможна. В отличие от градирен, из таких полосатых труб в атмосферу выходит дым.
Почему трубы строят такими высокими?
Большая высота дымовых труб котельных обусловлена несколькими факторами. Главный из них – экология. По понятным причинам дымовые трубы должны быть выше всех основных городских зданий. Также немаловажную роль играет наличие так называемого инверсионного слоя, или по-простому «купола».
Это невидимое скопление воздушных масс, которое препятствует вертикальному перемещению воздуха, образуя тем самым смог. Инверсионные слои называются также задерживающими. Поэтому в зависимости от местности трубы строят с учетом «пробития» такого «купола».
Вторая причина – чем выше дымовая труба, тем лучше тяга в топке котлов. А также, чем больше объем дымовых газов, требуемых для выброса, тем выше должна быть труба.
Почему заводские трубы окрашены в красно-белые полосы?
Трубы окрашивают в красно-белый цвет по требованиям авиационной безопасности.
Трубы высотой до 100 метров должны иметь окраску на 1/3 высоты трубы в виде чередующихся красно-белых полос одинаковой ширины. При этом верхняя и нижняя полосы должны быть окрашены в красный цвет. Дымовые трубы высотой выше 100 м, окрашиваются чередующимися полосами красного и белого цвета на всю высоту сооружения. То есть по количеству полос можно судить о высоте дымовой трубы.
Трубы на тэц как называются. Дышим полной грудью: что выбрасывают из труб теплоэлектростанции и котельные
На тепловых электростанциях сооружаются в основном дымовые трубы с одним или несколькими стальными газоотводящими стволами в одной железобетонной оболочке и с подвесным газоотводящим стволом из кремнебетонных панелей в железобетонной оболочке. Начато проектирование и строительство двухслойных дымовых труб для ТЭС, работающих на низкосернистых топливах. Дымовая труба представляет собой железобетонную оболочку с внутренним монолитным футеровочным слоем из полимербетона или силикатполимербетона.
По данным института Теплопроект около половины дымовых труб высотой 120-180 м предусматривается построить с футеровкой из кислотостойкого кирпича с кольцевым вентилируемым зазором.
Основным недостатком труб такой конструкции является повышение продолжительности их строительства. Например, сооружение только футеровки дымовой трубы высотой 320 м с диаметром условного прохода 10,6 м занимает 1 год, удлиняется и срок возведения железобетонной оболочки трубы в связи с необходимостью выполнения консолей через каждые 10 м. Кроме того, из-за наличия таких консолей исключается возможность применения при возведении оболочки скользящей опалубки.
К настоящему времени на объектах Минэнерго СССР введены в эксплуатацию и находятся в стадии строительства 13 дымовых труб со стальными газоотводящими стволами высотой 150-320 м, из них одна труба — с одним, три — с тремя и девять — с четырьмя стальными газоотводящими стволами.
Для стальных газоотводящих стволов характерны монтажная технологичность и сравнительно небольшие сроки возведения. Так, продолжительность монтажа четырех стальных газоотводящих стволов со всеми площадками, шахтами лифта и лестницами для дымовой трубы высотой 250 м на Лукомльской ГРЭС составила 6 мес (без учета затрат времени на подготовительные работы). При этом возведение одного ствола выполнялось за 30 дней.
На Запорожской ГРЭС возведена дымовая труба высотой 320 м с подвесным газоотводящим стволом из кремнебетонных панелей. В результате применения индустриальных методов строительства сроки сооружения газоотводящего ствола значительно (в 4 раза) сокращены по сравнению с нормативными сроками монтажа традиционной футеровки. Положительный опыт строительства дымовой трубы на Запорожской ГРЭС послужил основанием для применения сборных подвесных стволов из кремнебетона на Запорожской (труба № 2), Углегорской, Молдавской, Ставропольской, Рефтинской ГРЭС, Таллинской ТЭЦ и других ТЭС.
В целях уменьшения повреждения панелей при транспортировке и производстве работ необходимо усовершенствовать их конструкцию, улучшив прочностные характеристики.
На Экибастузской ГРЭС возведена дымовая труба № 2, конструкция которой предусматривает выполнение монолитной футеровки. Основные достоинства дымовых труб с монолитной футеровкой — простота конструкции и возможность одновременного возведения оболочки и футеровки в одной опалубке, а следовательно, сокращение сроков строительства.
Основной строительной организацией, специализирующейся на возведении железобетонных дымовых труб с кирпичной футеровкой, является трест Спецжелезобетонстрой.
Для возведения железобетонных оболочек дымовых труб в тресте используется подъемнопереставная опалубка. Работы по сооружению дымовых труб проводятся в две или три смены, а на наиболее срочных объектах — непрерывно по скользящему графику. Применяемые трестом Спецжелезобетонстрой методы прогрева бетона позволяют возводить железобетонные дымовые трубы круглогодично практически во всех климатических районах Советского Союза. Основным методом обогрева бетона в зимних условиях является выдерживание его в подвижном тепляке с обогревом рабочих зон отопительными агрегатами.
В качестве основного метода возведения газоотводящих стволов дымовых труб в СССР принят метод подращивания. Учитывая технологические возможности существующего монтажного оборудования, этот метод как наиболее экономичный применяется для монтажа не только стальных, но и кремнебетонных газоотводящих стволов. Подъемно-полиспастная система, с помощью которой производятся подъем и установка блоков газоотводящего ствола, собирается внизу, а затем поднимается на трубу электролебедками и закрепляется в рабочем положении.
Объединение Гидроспецстрой Минэнерго СССР сооружает железобетонные оболочки дымовых труб с применением скользящей опалубки. Для сооружения оболочек дымовых труб, имеющих максимальный наружный диаметр у основания 32 м при толщине стенки от 0,8 внизу до 0,3 м в верху ствола, скользящая опалубка поставки ГДР перепроектирована институтом Гид-роспецпроект. Управлением Энерговысотспецстрой ВО Гидроспецстрой начиная с 1972 г. построены с этой опалубкой железобетонные дымовые трубы высотой 180, 250 й 150 м на ТЭЦ-25, ТЭЦ-23 и ТЭЦ-26 Мосэнерго. На рис. 13.21 приведены схемы сооружений оболочек дымовых труб в подъемно-переставной и скользящей опалубке.
Проектные марки бетона оболочек труб приняты следующие: по прочности М300, морозостойкости Мрз-200, водонепроницаемости В8.
Средняя скорость скольжения опалубки при возведении железобетонной оболочки дымовой трубы на ТЭЦ-25 равнялась 2,1 м/сут. Прочность бетона через 6-8 ч после распалубки составляла 0,16-0,25 МПа.
Введение комплексной добавки позволило интенсифицировать процессы твердения бетона и увеличить скорость бетонирования оболочки в среднем на 10%.
На ТЭЦ-23 скорость подъема опалубки при применении комплексной добавки (0,15% СДБ+1% NaNO 3) достигала 3,5 м/сут.
На строительстве трубы ТЭЦ-26, осуществлявшемся в зимних условиях с обогревом бетона электрокалориферами, также использовалась комплексная добавка (0,2-0,4 % СДБ+0,5 % Na 2 SO 4), что позволило сократить продолжительность тепловой обработки на 15%.
На строительстве Экибастузской ГРЭС-1 впервые в практике энергетического строительства дымовые трубы наружным диаметром у основания 32 м с толщиной стенки 0,8 м бетонировались с помощью скользящей опалубки в условиях резкоконтинентального климата. Для ствола трубы применен бетон М400 (выше отметки 30,0 м — М350) морозостойкостью Мрз-200 и водонепроницаемостью В8. Выбор и подбор марки и состава бетона для ствола дымовой трубы № 1 Экибастузской ГРЭС-1 осуществлены институтом Гидроспецпроект.
Прочность бетона принималась на 20% выше проектной, чтобы компенсировать нестабильность качества материалов (особенно портландцемента), несовершенство бетонного завода и резкие перепады температуры воздуха.
Конструкция опалубки потребовала обеспечения стабильной подвижности бетонной смеси в месте укладки в опалубку 7-9 см по осадке стандартного конуса. Бетонная же смесь, предназначенная для укладки в опалубку, подвергается частой перевалке и значительно теряет свою подвижность. В связи с этим институтом Гидроспецпроект предложен следующий состав бетонной смеси (в расчете на 1 м 3):

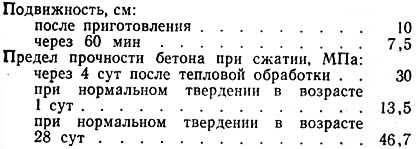

При таком составе была получена бетонная смесь со следующими характеристиками:

Уход за бетоном осуществляется путем нанесения на поверхность трубы пленкообразующего материала — раствора универсальной карбамндной смолы, а при отсутствии смолы — путем непрерывного полива бетона. Указанные мероприятия обеспечили получение проектных характеристик бетона.
В процессе бетонирования постоянно проводится контроль однородности бетонной смеси.
Строительство оболочек дымовых труб показало, что высокие трубы, имеющие массивные нижние части, до отметки 30,0-40,0 м целесообразно бетонировать в подъемно-переставной опалубке, а выше — в скользящей.
Поверхностно-активные добавки (например, СДБ), замедляющие потерю подвижности бетонных смесей, следует вводить в количестве 0,15-1,6% массы цемента (в зависимости от температуры наружного воздуха).
Результаты исследований и опыт бетонирования в скользящей опалубке показали, что скорость подъема опалубки необходимо назначать с учетом температуры наружного воздуха (рис. 13.22), качества бетона, минералогического состава применяемого цемента, вида и количества вводимых химических добавок. При температуре воздуха 20±5°С скорость подъема скользящей опалубки должна быть не менее 3 м/сут. При повышении температуры воздуха скорость бетонирования должна быть соответственно увеличена, с тем чтобы прочность бетона после распалубки находилась в пределах 0,1-0,3 МПа.
Перед началом сооружения дымовой трубы строительство должно быть обеспечено пленкообразующими материалами или оборудованием для непрерывного увлажнения бетона и его укрытия.
