10. Круиз-контроль на Grandis.
Что же такое Круиз-контроль ?!
Круиз-контроль (САПС) (англ. Cruise control, нем. Tempomat, также встречается «автоспид» и «автодрайв») — устройство, поддерживающее постоянную скорость автомобиля, автоматически прибавляя газ при снижении скорости движения и уменьшая при её увеличении, к примеру, на спусках, без участия водителя.
Если у вас ЕВРОПЕЙСКИЙ Grandis — то активация круиз-контроля не составляет труда, все уже прошито под него и даже есть проводка, его нужно только активировать. Если машинка праворульная, то тут ситуация посложнее — тут нет даже разъема под него.
ПРОВЕРИМ МОЖНО ЛИ АКТИВИРОВАТЬ КРУИЗ на вашем авто:
1. До упора поверните руль (на 180 градусов)
2. Вы внизу на руле увидите заглушку (прямоугольную), снимите эту заглушку
3. Там находится разъем подушки безопасности (желтый) и пустой (черный, пятиконтактный)
4. Замкните второй и третий контакт (двигатель работает). Тогда должна загореться надпись "CRUISE"
Всё отлично, в моём авто он есть.
Далее ищем необходимое для установки, а именно:
Рычаг управления круиз-контролем — MR537964
Кнопка стоп-сигнала (4-ёх контактная) — 8614A018
Кабель для соединения — MR587310 (его можно и сделать самому, длина 13-15 см)
Если машина на механике — понадобится еще кнопка сцепления MB435457

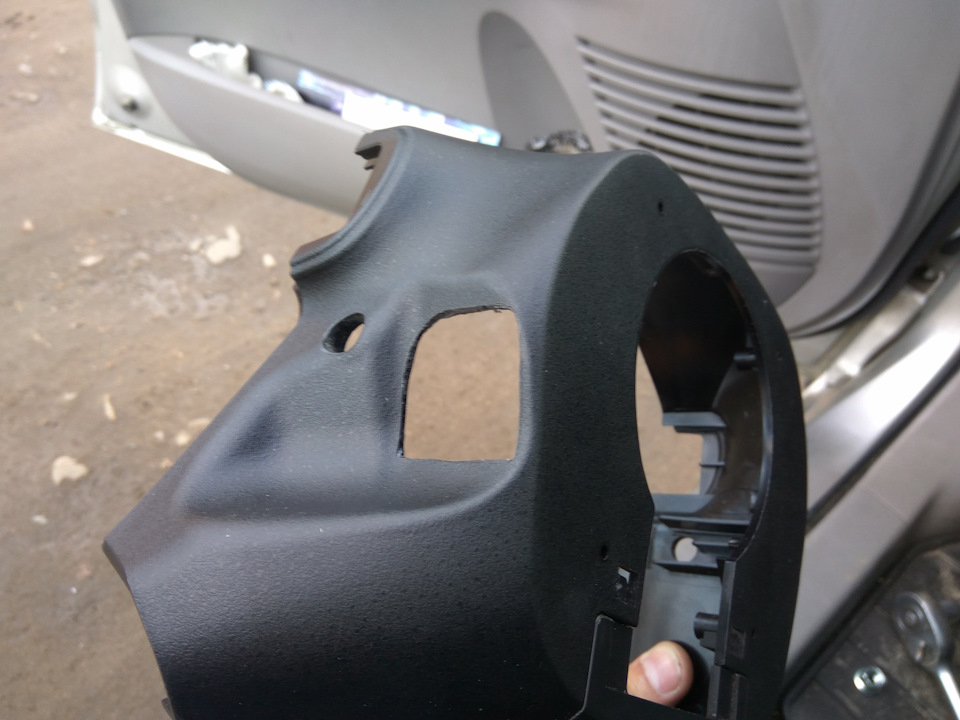

Далее, проще всего снять рулевое колесо, что бы легче было вырезать отверстие под рычаг

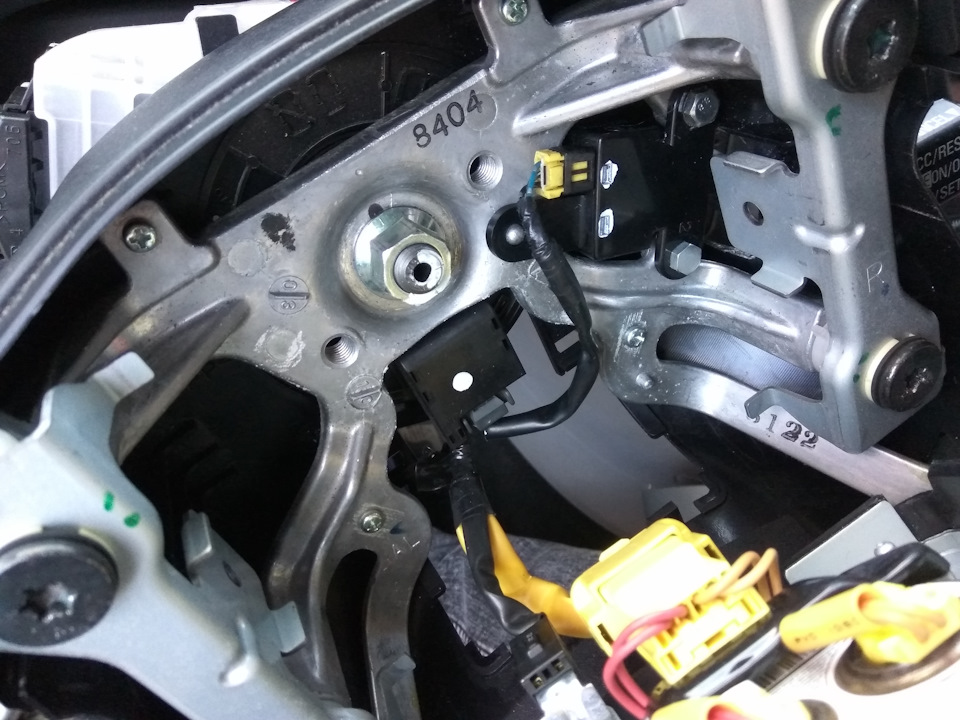

Ставим рычаг на место, крепится 2-мя болтиками 5×12 мм, соединяем разъёмы и всё.
Можно собирать руль обратно.
Далее меняем кнопку стоп-сигнала (лягушку) на новую
Всё готово) Пользуемся на здоровье. Я уже опробовал ночью по трассе)))
Система круиз-контроля активируется и дэактивируется главным выключателем (кнопкой в торце переключателя), при этом скорость должна быть более 40 км/ч.

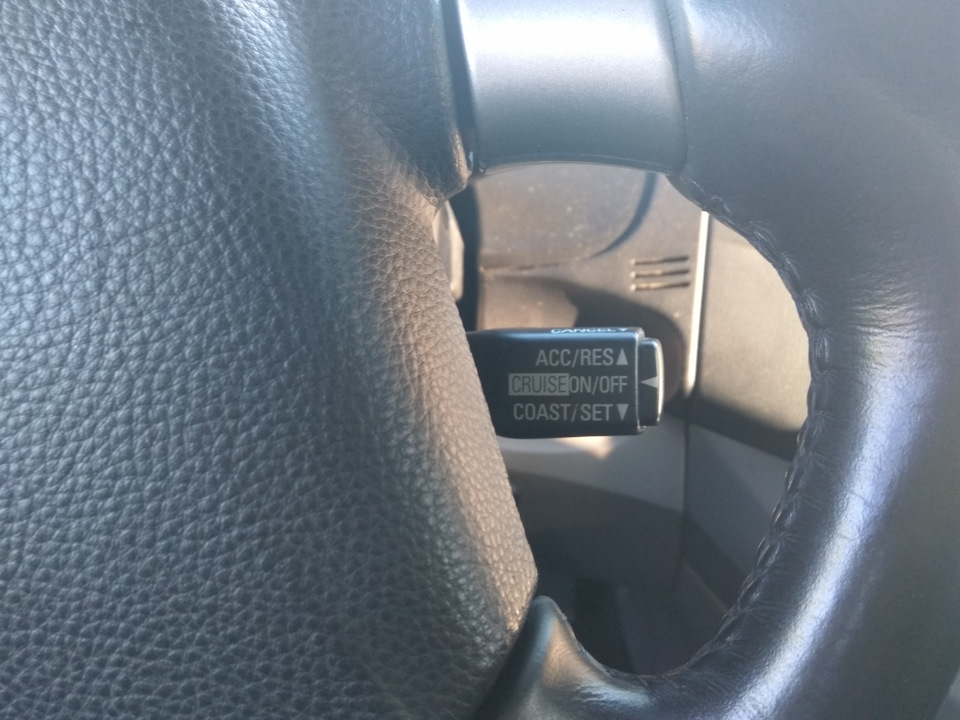

Положения переключателя круиз-контроля:
"ACC" — увеличение скорости движения,
"RES" — возврат к раннее установленной скорости движения,
"SET" — установка скорости и включение режима поддержания скорости,
"COAST" — уменьшение скорости движения,
"CANCEL" — отключение режима поддержания скорости.
Режим "SET"
Если скорость находится в диапазоне 40-100 км/ч (система активирована), то при переводе переключателя в "SET" система переходит в режим поддержания скорости (скорость движения будет постоянной без нажатия на педаль акселератора).
Режим "COAST"
Если в режиме поддержания скорости удерживать переключатель в положении "SET/COAST", то скорость будет уменьшаться, а после отпускания — стабилизируется на новом уровне. Кратковременное переключение в "SET/COAST" уменьшает скорость на 1,5 км/ч.
Режим "RES"
Если режим поддержания скорости был отменен или отключился автоматически (но система не дэактивировалась), то переключение в положение "RES" установит ранее заданную постоянную скорость движения (скорость должна быть более 40 км/ч).
Режим "ACC"
Если в режиме поддержания скорости удерживать переключатель в положении "RES/ACC", то скорость будет увеличиваться, а после отпускания — стабилизируется на новом уровне. Кратковременное переключение в "RES/ACC" увеличивает скорость на 1,5 км/ч.
Режим "CANCEL"
Режим поддержания скорости отключается при переключении в положение "CANCEL". Кроме того, режим отключается при одном из следующих условий:
— нажатие педали тормоза,
— переключение селектора АКПП в положение кроме "D",
— нажатие главного выключателя (OFF).
Ваш вопрос: Для чего кнопка Cancel на руле?
«CANCEL» – отключение режима поддержания скорости. Если скорость находится в диапазоне 40-100 км/ч (система активирована), то при переводе переключателя в «SET» система переходит в режим поддержания скорости (скорость движения будет постоянной без нажатия на педаль акселератора).
Как выключить круиз контроль?
В целях безопасности круиз отключается, как только нажимаете на педаль тормоза, и он неактивный при движении менее 40 км/ч.
Что означает кнопка RES на руле?
Для ускорения автомобиля при активированном круиз-контроле (была нажата кнопка ON) нужно нажать на кнопку (переключатель) RES + (RESUME/ACCELERATE (R/A)). Кратковременное нажатие (полсекунды) приведет к минимальному увеличению скорости на 1,6 км/час.
Что значит Res ACC?
«ACCEL» — увеличение скорости движения, … Если в режиме поддержания скорости удерживать переключатель в положении «RES/ACC», то скорость будет увеличиваться, а после отпускания — стабилизируется на новом уровне. Кратковременное переключение в «RES/ACC» увеличивает скорость на 1,5 км/ч.
Как отключить круиз контроль на Митсубиси Аутлендер?
Отключить круиз-контроль можно следующим образом: Кратковременно нажмите кнопку ON OFF (А) (круиз-контроль будет отключен). Нажмите кнопку CANCEL (D).
…
Круиз-контроль отключается автоматически в следующих случаях:
- При Снижении скорости на подъеме и т. …
- При скорости движения менее 40 км/ч.
Как правильно включить круиз контроль?
Чтобы активировать круиз-контроль:
Действующая скорость сохраняется в памяти, в комбинированном приборе около выбранной скорости появляется метка (5) и цвет символа (6) изменяется с СЕРОГО на БЕЛЫЙ – после этого автомобиль будет двигаться с сохраненной в памяти скоростью.
Когда включается круиз контроль?
Круиз контроль включается только на скорости 40 км/ч, также в нем предусмотрена аварийная функция, в случае нажатия педали тормоза, он сразу отключится. Для того, чтобы понять как включить круиз контроль необходимо посмотреть на панель управления им.
Как включить круиз контроль на Асх?
При включенном зажигании нажмите кнопку ON OFF (А) для включения круиз-контроля. При этом загорится контрольная лампа CRUISE на панели приборов.
…
Отключить круиз-контроль можно следующим образом:
- Нажмите кнопку ON OFF (А) (круиз-контроль будет отключен).
- Нажмите кнопку CANCEL (D).
- Нажмите на педаль тормоза.
Как активировать круиз контроль на Аутлендере?
Для тех кто не знает как активировать, то нужна сама программа etacsdecoder, шнур, подсоединяем шнур к авто, включаем прогу, и в Variant Coding электронного блока управления двигателем MPI ECU вносим следующие изменения: Cruise Control —> present; Cruise Control Option Coding —> accept. Круиз-контроль активирован!)
Как включить круиз контроль на Митсубиси Галант 9?
Круиз-контроль предназначен для использования при движении по нормальным дорогам с хорошим покрытием. Для включения нажмите клавишу «ON/OFF» (рис. 1.121) после чего загорается пиктограмма. Для выключения при движении автомобиля нажмите клавишу «ON/OFF».
Как включить круиз контроль на Митсубиси Паджеро 3?
Для активации системы круиз-контроля
Нажмите на кнопку центрального выключателя для включения системы (сигнальная лампа должна загореться), а, затем, потяните за рычажок установки скорости, двигаясь с желаемой скоростью. Когда система круиз-контроля будет активирована, на приборном щитке загорится индикатор CRUISE.
Acc res что это
Система круиз-контроля активируется и деактивируется главным выключателем (кнопкой в торце переключателя), при этом скорость должна быть более 40 км/ч.
Положения переключателя круиз-контроля:
"ACCEL" — увеличение скорости движения,
"RESUME" — возврат к раннее установленной скорости движения,
"SET" — установка скорости и включение режима поддержания скорости,
"COAST" — уменьшение скорости движения,
"CANCEL" — отключение режима поддержания скорости.
Режим "SET"
Если скорость находится в диапазоне 40-100 км/ч (система активирована), то при переводе переключателя в "SET" система переходит в режим поддержания скорости (скорость движения будет постоянной без нажатия на педаль акселератора).
Режим "COAST"
Если в режиме поддержания скорости удерживать переключатель в положении "SET/COAST", то скорость будет уменьшаться, а после отпускания — стабилизируется на новом уровне. Кратковременное переключение в "SET/COAST" уменьшает скорость на 1,5 км/ч.
Режим "RESUME"
Если режим поддержания скорости был отменен или отключился автоматически (но система не деактивировалась), то переключение в положение "RESUME" установит ранее заданную постоянную скорость движения (скорость должна быть более 40 км/ч).
Режим "ACCEL"
Если в режиме поддержания скорости удерживать переключатель в положении "RES/ACC", то скорость будет увеличиваться, а после отпускания — стабилизируется на новом уровне. Кратковременное переключение в "RES/ACC" увеличивает скорость на 1,5 км/ч.
Режим "CANCEL"
Режим поддержания скорости отключается при переключении в положение "CANCEL". Кроме того, режим отключается при одном из следующих условий:
— нажатие педали тормоза,
— переключение селектора АКПП в положение кроме "D",
— нажатие главного выключателя (OFF).
Пежо 4007. Руководство — часть 30
Настройка на заданную скорость
) Нажмите на клавишу 1 .
) Разгоните автомобиль до нужной Вам
скорости и нажмите на клавишу 2
Все управление системой расположено на
рулевом колесе.
1. Клавиша "ON/OFF" : служит для включе-
ния и выключения режима регулирова-
2. Клавиша "COAST SET" : служит для
внесения в память заданной и снижения
3. Клавиша "ACC RES" : служит для уве-
личения крейсерской скорости и восста-
новления содержащейся в памяти.
4. Клавиша "CANCEL" : отменяет работу

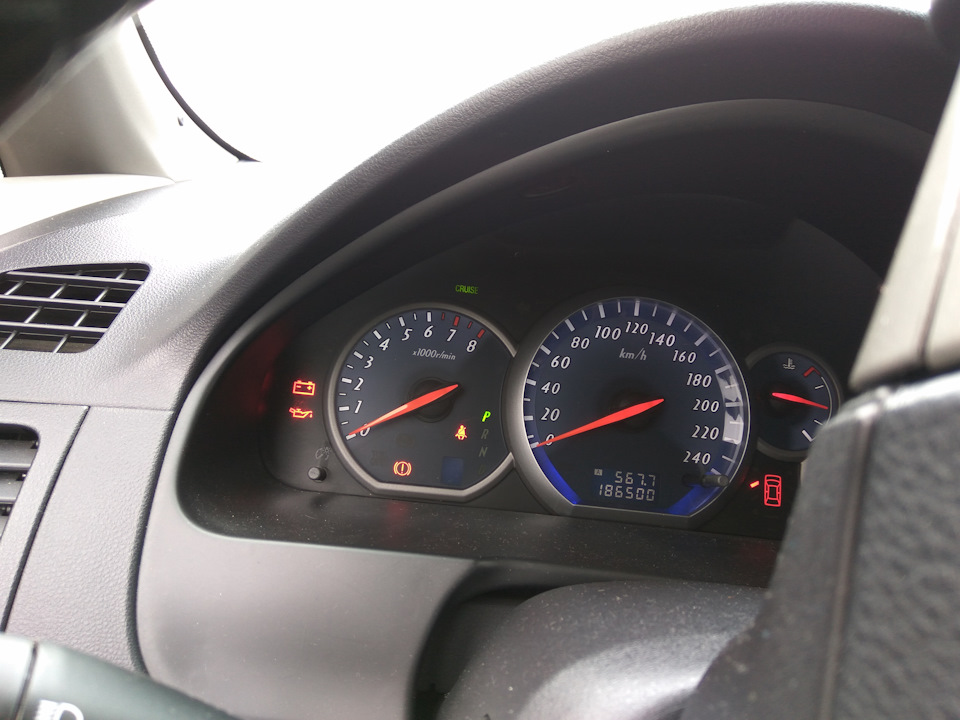

При нажатии на клавишу 1 на панели прибо-
ров загорается символ "CRUISE" .
Переключатели на рулевом колесе
Индикация на панели приборов
Регулятор скорости ни при каких обстоятель-
ствах не избавляет водителя от обязанности
соблюдать ограничения скоростных режи-
мов, сохранять бдительность на дороге и
нести ответственность за свои действия.
Регулятор скорости позволяет автомати-
чески поддерживать постоянной скорость
автомобиля, заданную водителем без воз-
действия на педаль акселератора.
Регулятор включается вручную : для это-
го необходимо, чтобы скорость автомобиля
была не менее 40 км/ч, а автомобиль с ме-
ханической коробкой передач двигался не
ниже, чем на второй передаче.
Выключается регулятор либо вручную,
либо при нажатии на педали тормоза или
акселератора, либо при срабатывании сис-
Нажав на педаль акселератора, можно на
короткое время превысить заданную ско-
рость.
Чтобы вернуться к заданной скорости, нуж-
Всем доброго времени суток!
Дошли руки и до круиз-контроля! Давно хотел его себе поставить, хоть и пользоваться им буду не часто.

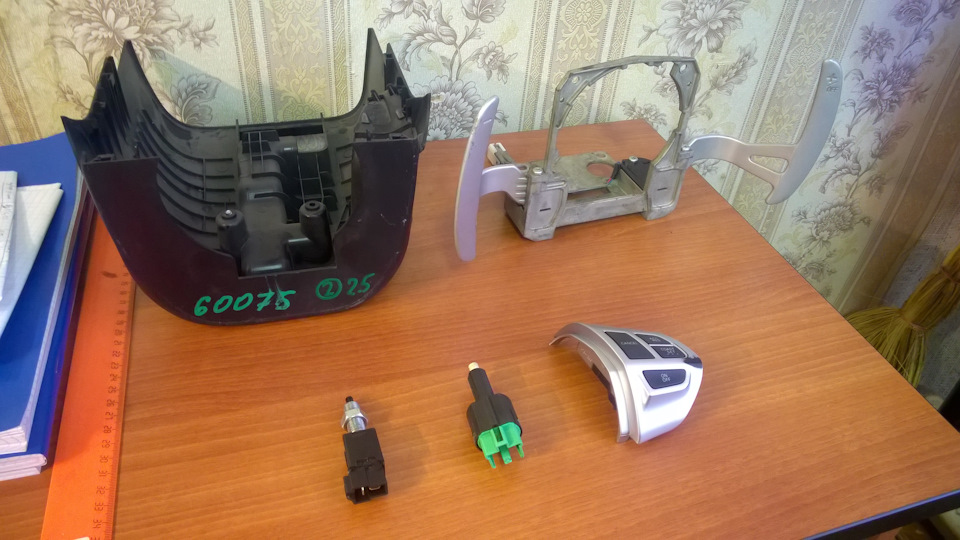

Для установки были приобретены следующие детали:
1) 8602A008 — Кнопки круиз-контроля в руль
2) 8614A018 — Датчик тормоза
3) MB435457 — Датчик сцепления
Для "модернизации" докупил следующие детали:
1) 2401A004 — Лепестки CVT
2) 8065A015XA — Подрулевой кожух для CVT
Большое спасибо французским "клонам" Citroёn C-Crosser и Peugeot 4007 за оба датчика и кнопки на руле. Ибо они в Россию идут в "нормальных" комплектациях и найти такие запчасти на рабзорках именно на французах много труда не составляет.
Все покупал на разборке, оригинал, БУ.
Первым делом заменил подсветку кнопок руля на синий, в тон остальной подсветке.

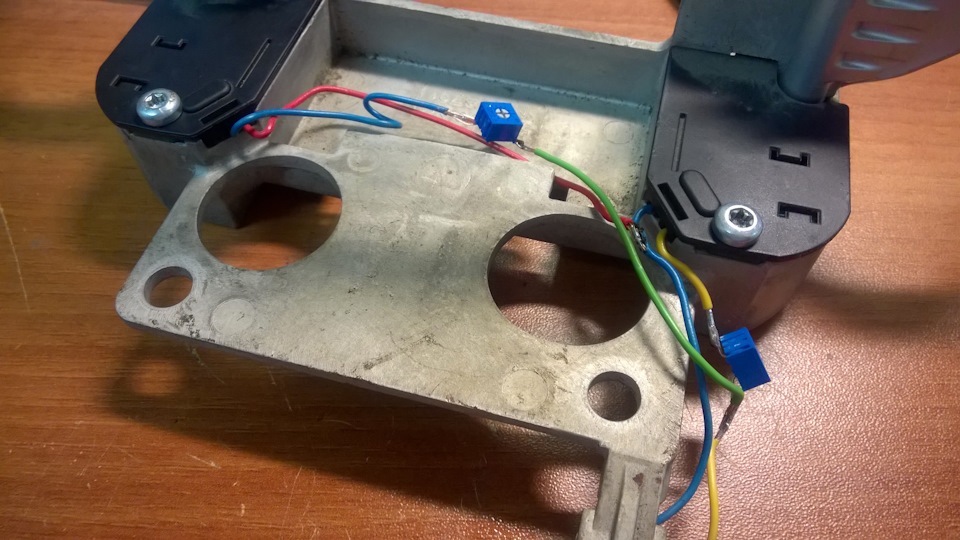

Далее лепестки сделал резистивными (замыкают один и тот же контакт только с разным сопротивлением), при помощи подстроечных резисторов. Таким образом я продублировал кнопки ASS/RES и COAST/SET на лепестках.
Кому интересно, сопротивление кнопок описано в моем блоге.
Далее снял кожухи рулевой колонки:

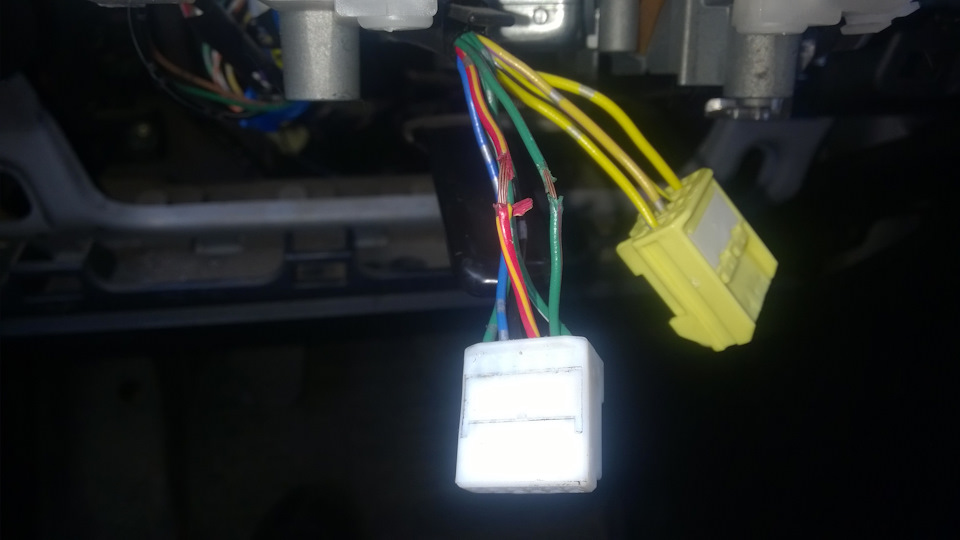

Снял руль, зачистил 2 провода, предназначенные для кнопок руля:
Привязался к ним штатным штекером для лепестков (интересно, что штекер есть и на механике, он просто привязан к жгуту). Установил лепестки, соединил все штекера, поставил руль на место, затем подушку.
Под конец, заменил датчик тормоза и поставил легендарный датчик сцепления. Лично на него я убил 40 минут)))
Опробировал, кнопки на руле работают, лепестки тоже! Очень удобно управлять скоростью при помощи лепестков.
Пара фоток результата:
Почему я покупал кнопки БУ я, надеюсь, вам видно. С рулем буду работать но позже.
Лично я доволен результатом. Колхозом точно не назвать) Получилось очень необычно, у кого еще стоят лепестки от CVT на механике?) Можно пересчитать по пальцам.
Mitsubishi Lancer X. Руководство — часть 318
круиз-контроля и проверить, загорелась ли
сигнальная лампа круиз-контроля на
комбинированном счетчике.
3. Нажать выключатель «ON/OFF» снова
и проверить, что сигнальная лампа
круиз-контроля на комбинированном счетчике
погасла.
НАСТРОЙКА КРУИЗ-КОНТРОЛЯ
1. Включить выключатель «ON/OFF».
2. Ехать с требуемой скоростью в диапазоне
3. Нажать выключатель «COAST/SET».
4. Проверить и убедиться, что при отжатом
выключателе «COAST/SET» постоянная
скорость равна требуемой постоянной
скорости.
ПРИМЕЧАНИЕ: Если скорость автомобиля
уменьшается приблизительно на 15 км/ч от
заданной скорости, например, из-за того,
что автомобиль двигается в гору, то
отмена круиз-контроля – нормальное
явление. Если скорость автомобиля
уменьшается до нижнего предела скорости
(приблизительно 40 км/ч) или менее, то
вождение с постоянной скоростью будет
отменено, даже если скорость автомобиля
не падает более, чем на 15 км/ч или более от
установленной скорости.
НАСТРОЙКА УВЕЛИЧЕНИЯ СКОРОСТИ
1. Включить выключатель «ON/OFF».
2. Установить требуемую скорость в диапазоне
3. Нажать выключатель «ACC/RES».
4. Проверить и убедиться, что ускорение
продолжается, когда переключатель
«ACC/RES» нажат, и что скорость на момент,
когда он был отпущен, становится постоянной
скоростью езды.
ПРИМЕЧАНИЕ: Ускорение может
продолжиться, даже если скорость
автомобиля прошла предельное значение
высокой скорости (примерно 200 км/ч).
Но постоянная скорость езды при
отпущенном выключателе «ACC/RES» будет
зарегистрирована в качестве предельно
высокой скорости (приблизительно 200 км/ч).
НАСТРОЙКА СНИЖЕНИЯ СКОРОСТИ
СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ
УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ
1. Включить выключатель «ON/OFF».
2. Установить требуемую скорость в диапазоне
3. Нажать выключатель «COAST/SET».
4. Проверить и убедиться, что замедление
продолжается при нажатом выключателе
«COAST/SET» и что скорость на тот момент,
когда он был отжат, становится постоянной
скоростью езды.
ПРИМЕЧАНИЕ: Когда скорость автомобиля
достигает предельно низкой скорости
(приблизительно 40 км/ч) во время
замедления, круиз-контроль будет отменен.
ВОЗВРАТ К УСТАНОВЛЕННОЙ
СКОРОСТИ ДО ОТМЕНЫ И ОТМЕНА
КРУИЗ-КОНТРОЛЯ
1. Включить выключатель «ON/OFF».
2. Установить требуемую скорость в диапазоне
3. Когда выполняются любые из следующих
операций при езде с постоянной скоростью на
круиз-контроле, проверить, возобновляется ли
обычная езда и происходит ли замедление.
(1) Нажать выключатель «CANCEL».
(2) Нажата педаль тормоза.
4. При скорости автомобиля, равной
предельному значению низкой скорости
(приблизительно 40 км/ч) или выше,
проверить, будет ли при нажатом выключателе
«ACC/RES» скорость автомобиля
возвращаться к скорости, имевшей место
перед отменой езды на круиз-контроле,
и начнется ли езда с постоянной скоростью.
5. Когда выключатель «ON/OFF» переключен
в положение ВЫКЛ при езде с постоянной
скоростью, проверить, возобновляется ли
нормальная езда и наблюдается ли
замедление.
