Как подключить ssd через usb

как подключить внешний ссд к ноутбуку через usb

Setting up storage doesn’t need to be done by an expert. Discover how to install an external SSD and format it properly with our step-by-step instructions. This guide works for both the Crucial X8 and Crucial X6 portable SSDs. (Note: The process for installing an internal SSD is different.)

Как установить внешний твердотельный накопитель

Установка диска — необязательно задача для эксперта. Узнайте, как устанавливать и форматировать внешние SSD-накопители, с помощью наших пошаговых инструкций. Это руководство применимо как к модели Crucial X8, так и к модели Crucial X6 портативных SSD-накопителей. (Примечание. Процесс установки встраиваемого SSD-накопителя может отличаться.)

Шаг 1. Подключите SSD Crucial X6 или X8 к вашему компьютеру.

Используйте кабель USB-C, входящий в комплект SSD-накопителя, чтобы подсоединить X8 или X6 к USB-порту. Если же у вас порт USB-A, подсоедините адаптер USB-A к кабелю и затем используйте его для подключения.

После подключения ваш ПК или Mac распознает X8 или X6 в качестве устройства хранения данных.

Шаг 2. Сохраните файлы на портативный SSD

Если у вас компьютер под управлением Windows 10, 8.1 или 7, откройте «Мой компьютер». «Crucial X8» или «Crucial X6» отобразится в качестве целевого расположения для сохранения. Если у вас MacOS, воспользуйтесь функцией Finder, чтобы открыть SSD, который отобразится как «Crucial X8» или «Crucial X6». В любом случае портативный SSD-накопитель будет доступен для того, чтобы назначить его в качестве целевого расположения для перетаскивания файлов или в качестве целевого расположения для сохранения.

Шаг 3. Разбиение диска на разделы (необязательно).

Разбиение твердотельного накопителя на разделы позволит вам создать внутри диска разделы как отдельные целевые расположения для сохранения файлов. Например, можно разбить диск на разделы для создания диска для резервных копий и отдельного диска для записи/чтения. Более подробно об этом см. в статье «Как разбить внешний SSD на разделы».

Как подключить жесткий диск к USB-порту

Доброго времени суток!

Сегодняшняя статья достаточно практична: не так уж редко возникает необходимость подключить жесткий диск (HDD) от компьютера (ноутбука) непосредственно к USB-порту (например, чтобы перенести большой массив данных с одного ПК на другой, для восстановления информации, лечения вирусов, создания бэкапов и т.д.).

Также, как вариант, можно просто извлечь из старого ПК/ноутбука диски и использовать их как внешние накопители (удобно для транспортировки большого количества информации). Почему нет?! (зачем тратить лишние средства на внешний диск, когда можно использовать старый. ✌)

В этой статье хотел привести несколько вариантов решения этой задачи. В общем-то, ничего сложного в ней нет, но есть определенные особенности, на которых постараюсь заострить внимание.

И так, ближе к теме.

Как подключить второй жесткий диск к компьютеру, ноутбуку — см. инструкцию

Подключение жесткого диска к USB

👉 Вариант 1: через специальный переходник

Использование переходника — это самый простой, удобный и дешевый вариант (правда, есть минус — диск никак не защищен от внешних воздействий: на него попадает пыль, может что-то пролиться и т.д. Годится больше для домашнего настольного использования).

Такой переходник представляет он из себя обычный кабель с SATA (IDE) и USB интерфейсами (см. скриншот ниже 👇).

Отмечу, что среди переходников есть универсальные варианты (т.е. SATA + IDE (может быть очень удобно, если у вас есть разные накопители)).

1) Найти и приобрести подобные переходники (по дешевке) можно в китайских онлайн магазинах. Лучшие из них собрал в одной из своих заметок.

2) Также подобные переходники (но чуть дороже) есть и в рос. магазинах.

Переходник с SATA на USB

Универсальный переходник (можно подключить как старый IDE диск, так и SATA вариант)

Что касается непосредственно использования:

SSD накопитель подключен к USB-порту ноутбука с помощью спец. кабеля

Что нужно знать перед покупкой переходника:

Сравнение габаритов дисков 2,5″ и 3,5″

2-2,5 раза), его скорость при копировании/чтении файлов составит всего

Как отличить порт USB 3.0 от порта USB 2.0

Важно!

Это касается переходников без дополнительных источников питания.

Некоторые пользователи подключают к одному USB-порту сразу несколько устройств: диск, зарядку телефона, мышку и т.д. Может так стать, что питания от USB-порта перестанет хватить диску и он станет невидимым (либо начнет «пропадать» при попытке скопировать на него информацию).

Чтобы этого избежать: старайтесь подключать один накопитель к одному USB-порту. Если вам нужно подключить 3-4 внешних диска — используйте спец. хаб (разветвитель) с блоком питания (фото ниже).

USB-разветвитель с доп. питанием

👉 Вариант 2: использование контейнеров (по англ. BOX)

Примечание: BOX переводится с англ. как «коробка» (или контейнер).

Этот вариант хорош тем, что диск в нем более защищен (от пыли, влаги, вибраций, падений* и т.д.), и его можно использовать не только за домашним столом, но и брать с собой.

В принципе, таких контейнеров также много (купить можно в Китае или наших комп. магазинах), как и переходников: есть для SATA и IDE интерфейсов, как с доп. источниками питания, так и без оных.

BOX для подключения диска 3,5 дюйма к USB

При выборе такого контейнера : все что сказано в отношении переходника — здесь также актуально, плюс обратите внимание на еще одну деталь — толщину диска (это относится к 2,5″ дюймовым моделям)!

Дело в том, что в ноутбуках могут быть диски толщиной как в 9,5 мм, так и в 7 мм (их помечают, обычно, маркировкой slim (тонкие) ).

Так вот, если вы купите контейнер для тонкого накопителя (в 7 мм), то в него вы не сможете вставить диск, толщина которого будет выше.

👉 Вариант 3: использование док-станции

Док-станция — конструкция для подключения к ПК/ноутбуку сразу нескольких устройств: дисков, флешек, карт-памяти, телефонов, планшетов и др. оборудования. Причем, саму станцию можно соединить с ПК при помощи всего одного USB-кабеля.

Этот вариант подойдет в том случае, когда вы хотите быстро и легко подключать сразу несколько жестких дисков к USB-порту (разумеется, это не переносной вариант). Как правило, многие док-станции оснащены доп. портами: USB, SD/MMC, X-Memory, MS и пр. (см. фото ниже 👇).

Док-станция (в качестве примера) / Кликабельно

Вообще, док-станции могут комплектоваться разным количеством портов, иметь слоты для подключения не только 2-х дисков, как на фото выше (но и более), поддерживать различные протоколы (Wi-Fi, Bluetooth и т.д.).

Используются, чаще всего, когда необходимо работать с большим объемом информации, сразу с несколькими накопителями.

Примечание : часто док-станции делают универсальными — к ним можно подключать как 2,5 дюймовые диски (от ноутбука), так 3,5 дюймовые (от ПК).

👉 Если диск не отображается в «Моем компьютере»

При подключении даже исправного диска к USB-порту — он далеко не всегда сразу же отображается в «Моем компьютере». Например, если он не отформатирован или Windows не присвоила ему букву — в проводнике вы его не увидите!

Изменить букву диска

Дополнения по теме статьи приветствуются.

Лайфхак. Подключаем SSD диск к USB

Вам понадобятся SSD, кусок провода с USB-разъемом и синяя изолента. Устроит вас такой набор «ингредиентов» для сборки внешнего USB SSD? Меня нет, и я предлагаю вам вариант решения проблемы подручными средствами, но результат должен быть не хуже фабричного. Проблема на самом деле небольшая, и легко решается другими способами, но это требует похода в магазин или ожидания доставки.

Нашелся у меня невостребованный SSD с интерфейсом SATA III и появилась идея использовать его в качестве внешнего скоростного накопителя. Для чего это нужно? Можно установить на него вторую операционную систему, можно записывать файлы проекта при обработке видео или фото, можно использовать в качестве скоростной флешки, если приходится часто носить большие файлы между рабочим и домашним ноутбуками.

Выбор интерфейса подключения

На моем ноутбуке SATA входов нет, но есть USB 3.0. Скорость работы у них приблизительно одинаковая — 5Гбит/с на USB3.0 и 6Гбит/с на SATA 3.0, но USB намного более распространенный и универсальный, проблем с поиском устройства, куда его подключить не будет. Это и определило выбор интерфейса подключения.

Теоретически достижимая скорость работы USB 3.0 равна 640Мб/с, что выше заявленной скорости работы SSD. Для USB 2.0 пропускная способность не превышает 60Мб/с, разницы в работе между SSD и обычным жестким диском вы не увидите, но при необходимости, вы можете использовать и этот интерфейс. В этом плюс универсальности и обратной совместимости USB.

К сожалению, SATA и USB не совместимы между собой, не получится подключить их, просто соединив контакты. Для подключения необходим конвертер интерфейсов. Скорость работы с таким переходником будет ниже, чем при прямом подключении по SATA. В любом случае она намного выше скорости работы HDD, которая никогда не превысит 100Мб/с, а в большинстве режимов работы будет ощутимо ниже.

Донор

Проще всего было купить USB бокс для 2.5″ дисков, но решение пришло неожиданно. На работе умер один из внешних USB дисков, попробую использовать его в качестве USB бокса.

Разборка USB диска

Для разборки лучше не использовать металлические инструменты, ими легко повредить корпус. Я использую пластиковые лопатки из набора для ремонта телефонов.

Корпус внешнего HDD состоит из двух половинок, соединенных между собой на защелках. Аккуратно разъединяем их.

Внутри находится сам 2.5″ HDD, обклеенный защитной фольгой. Поддеваем его со стороны противоположной USB-разъему, и диск легко извлекается из корпуса.

Отклеиваем фольгу вместе с изолирующей подложкой, под ней находится небольшая платка, присоединенная к HDD, это и есть необходимый нам конвертер.

Конвертер SATA 3 to USB 3.0

Плата двусторонняя, пайка заводская, практически идеальная. На одной стороне платы расположены основные компоненты и разъем USB 3.0. Слева на плате расположен контроллер USB 3.0 to SATA — JMICRON JMS577, справа микросхема, отвечающая за питание.

Разъемы питания и SATA 3. расположены на другой стороне.

Подключение SSD

Подключаем конвертер на SSD, контакты полностью совпадают.

Если вам нужно подключать разные диски к компьютеру, часто меняя их, то можно просто заизолировать платку (тут на любителя, можно изолентой или термоусадкой) и использовать ее без корпуса.

Поскольку размеры SSD совпадают с размером 2.5″ HDD, то мы можем воспользоваться его корпусом. Вставляем в него SSD с подключенным конвертером. Держится он там довольно плотно.

Сверху закрываем крышкой. Если вы были аккуратны, и не сломали защелки, то крышка плотно закроется.

Скорость работы

Осталось проверить работоспособность конструкции и протестировать скорость. Скопировал на SSD несколько видеофайлов, а потом запустил копирование их в другую папку на этом же диске. Скорость копирования была на уровне 164Мб/с.

Если у вас остались вопросы, вы можете ознакомиться с видеоверсией данной статьи.

Выводы

Результатом я вполне доволен, при прямом подключении этого SSD к SATA на материнской плате другого компьютера, скорость его работы отличалась незначительно.

Как подключить SATA HDD/SSD диск к USB порту компьютера/ноутбука

Здравствуйте.

Иногда случается так, что ноутбук или компьютер не включается, а информация с его диска нужна для работы. Ну или у вас есть старый винчестер, лежащий «без дела» и который совсем неплохо было бы сделать переносным внешнем диском.

В этой небольшой статье хочу остановиться на специальных «переходниках», которые позволяют подключать SATA диски к обычному порту USB компьютера или ноутбука.

1) В статье будут рассмотрены только современные диски. Они все поддерживают интерфейс SATA.

2) «Переходник» для подключения диска к USB порту — правильно называется BOX (именно так он дальше и будет называться в статье).

Как подключить SATA HDD/SSD диск ноутбука к USB (диск 2.5 дюйма)

Диски от ноутбуков меньше чем от ПК (2.5 дюйма, на ПК 3.5 дюйма). Как правило, BOX (в переводе «коробка») для них идет без внешнего источника питания с 2-мя портами для подключения к USB (так называемая «косичка». Подключать диск, желательно, к двум портам USB, несмотря на то, что работать он будет, если вы подключите его только к одному).

На что обратить внимание при покупке:

1) Сам BOX может быть с пластиковым или металлическим корпусом (выбирать можно любой, т.к. в случае падения, даже если сам корпус не пострадает — пострадает диск. Значит корпус спасет далеко не во всех случаях…);

2) Кроме этого при выборе обратите внимание на интерфейс подключения: USB 2.0 и USB 3.0 могут обеспечивать совсем разные скорости. Кстати, например, BOX с поддержкой USB 2.0 при копировании (или чтении) информации — позволит работать со скоростью не более

3) И еще один важный момент — это толщина, на которую рассчитан BOX. Дело в том, что диски 2.5 для ноутбуков могут иметь разную толщину: 9,5 мм, 7 мм и пр. Если вы купите BOX под slim версию — то наверняка в него вы не сможете установить диск толщиной 9.5 мм!

BOX, обычно, разбирается достаточно быстро и легко. Как правило, держат его 1-2 защелки или винтика. Типичный BOX для подключения SATA дисков к USB 2.0 представлен на рис. 1.

Рис. 1. Установка диска в BOX

В собранном виде такой BOX ничем не отличается от обычного внешнего жесткого диска. Его так же удобно переносить и использовать для быстрого обмена информации. Кстати, на таких дисках так же удобно хранить резервные копии, которые обычно не нужны, но в случае чего могут спасти много нервных клеток 🙂

Рис. 2. В собранном виде HDD ничем не отличается от обычного внешнего диска

Подключение дисков 3.5 (от компьютера) к USB порту

Эти диски несколько больше чем 2.5 дюймовые. Питания USB для их подключения недостаточно, поэтому они идут с дополнительным адаптером. Принцип выбора BOX’а и его работа — схожа с первым типом (см. выше).

Кстати, стоит отметить, что к такому BOX обычно можно подключить и диск 2,5 дюйма (т.е. многие из таких моделей являются универсальными).

Так же еще один момент: к таким дискам часто производители вообще не делают никакой коробки — то есть подключаете диск просто к кабелям, и он работает (что в принципе логично — такие диски сложно назвать переносными, а значит и сама коробка обычно не требуется).

Рис. 3. «Переходник» для диска 3.5 дюйма

Для пользователей, кому недостаточно одного жесткого диска, подключенного к USB — есть специальные док станции, к которым можно подключить сразу несколько жестких дисков.

Рис. 4. Док для 2 HDD

На этом статью завершаю. Всем удачной работы.

SATA к USB адаптер до 6 Гбит/с (2,5 дюймов внешний SSD и HDD жесткий диск)

Брал для подключения любого стандартного 2,5-дюймового жесткого диска SATA SSD или HDD к компьютеру через порты USB 3,0.

Как только получил этот адаптер, я его проверил:


Как видите, он без проблем подключается к компьютеру и телефону. Пробовал SSD от 120 до 500 ГБ и HDD от 500 ГБ. Проблем с подключением и открытием файлов не было.
Посмотрим, что внутри самого адаптера, что позволяет ему быстро подключаться:


Адаптер работает на контроллере VL711 — Low Power Super Speed USB 3.0 to SATA 6Gb/s Bridge Controller


VL711 от VIA Lab высокопроизводительный одночиповый мостовой контроллер USB 3.0 с SATA 6 Гбит / с с низким энергопотреблением, разработанный для внешних запоминающих устройств нового поколения, соединяющих жесткий диск (HDD), твердотельный накопитель (SSD). Его встроенный внутренний USB PHY позволяет VL711 работать в режимах USB Super-Speed, High-Speed ​​и Full-Speed. Поддерживая класс USB-накопителя Bulk-Only Transport (BOT), устройства на базе VL711 могут работать в Windows 10, Windows 8, Windows 7, Vista, XP, 2003/2000 / ME, Mac OS X и различных ядрах Linux без дополнительных драйверов. Помимо Bulk-Only Transport, VL711 также поддерживает USB Attached SCSI Protocol (UASP), который позволяет создавать очереди команд запоминающего устройства и передавать данные вне очереди для дальнейшего повышения производительности чтения / записи. Его встроенный хост-контроллер SATA 6 Гбит / с может работать со всеми устройствами хранения на базе SATA и может автоматически подключаться со скоростью SATA 6 Гбит / с, SATA 3 Гбит / с или SATA 1,5 Гбит / с.
Встроенные все необходимые линейные и импульсные регуляторы напряжения, высокоинтегрированный VL711 отлично работает с одним входом питания от шины USB 5 В, что снижает стоимость.

Super-Speed USB (5Gb/s) and High-Speed USB (480Mb/s)
— Compliant to Universal Serial Bus 3.0 Specification Revision 1.0
— Compliant to Universal Serial Bus Specification Revision 2.0
— Mass Storage Class Bulk-Only Transport (BOT)
— USB Attached SCSI Protocol (UASP) for streaming
— Integrated in-house Super-Speed PHY and USB 2.0 PHYSerial ATA 6Gb/s, 3Gb/s and 1.5Gb/s
— Compliant to Serial ATA Specification Revision 3.1
— Integrated in-house SATA 6Gb/s PHY
— RBC command conversion for ATA device
— MMC-2 command pass-through to ATAPI
— Supports 48-bit LBA
— Supports multiple LUNFast 8051 Macro cell 80C32-Compatible Microcontroller
— Standard 1T 8051 instruction setBuilt-in Voltage Regulators
— 5.0V to 3.3V LDO
— 5.0V to 1.2V switching DC-DCGPIOs for Special Function Usage
— 7 GPIOs in QFN48 and QFN44 for customer special usage
— 2 dedicated BUSY/POWER LED indicatorsMisc
— Supports device power down function
— Supports external SPI flash for firmware upgrade
— Supports EEPROM for customized PID/VID/SN…Software
— Supports Microsoft Windows 8,Windows 7, Vista, XP, 2003, 2000, and ME
— Supports Mac OS 10.X
— Supports various Linux kernels

Доступно только для жесткого диска ноутбука и SSD, не доступно для 3,5-дюймового жесткого диска дескбоок.

В верхней части адаптера есть два светодиодна индикатора. Синяя напряжение (power) и красный доступ (access) к диску.

Скорость SSD (256Гб), подключенного через этот адаптер:

Скорость HDD (500Гб), подключенного через этот адаптер:

Выбрал переходник со стандартом USB 3.0. Также доступны USB 2.0 и Type C.

Заключение: Дешевый и быстрый адаптер. Наверное есть и получше, но я выбрал этот. Я не могу выделить что-то особенное как плюс или минус. Он просто делает то что должен делать надежно.
Этот тип адаптера всегда может быть полезен и его стоит купить, особенно если сравните его цену и качество.

Лайфхак. Подключаем SSD диск к USB

Вам понадобятся SSD, кусок провода с USB-разъемом и синяя изолента. Устроит вас такой набор «ингредиентов» для сборки внешнего USB SSD? Меня нет, и я предлагаю вам вариант решения проблемы подручными средствами, но результат должен быть не хуже фабричного. Проблема на самом деле небольшая, и легко решается другими способами, но это требует похода в магазин или ожидания доставки.

Нашелся у меня невостребованный SSD с интерфейсом SATA III и появилась идея использовать его в качестве внешнего скоростного накопителя. Для чего это нужно? Можно установить на него вторую операционную систему, можно записывать файлы проекта при обработке видео или фото, можно использовать в качестве скоростной флешки, если приходится часто носить большие файлы между рабочим и домашним ноутбуками.

Выбор интерфейса подключения

На моем ноутбуке SATA входов нет, но есть USB 3.0. Скорость работы у них приблизительно одинаковая — 5Гбит/с на USB3.0 и 6Гбит/с на SATA 3.0, но USB намного более распространенный и универсальный, проблем с поиском устройства, куда его подключить не будет. Это и определило выбор интерфейса подключения.

Теоретически достижимая скорость работы USB 3.0 равна 640Мб/с, что выше заявленной скорости работы SSD. Для USB 2.0 пропускная способность не превышает 60Мб/с, разницы в работе между SSD и обычным жестким диском вы не увидите, но при необходимости, вы можете использовать и этот интерфейс. В этом плюс универсальности и обратной совместимости USB.

К сожалению, SATA и USB не совместимы между собой, не получится подключить их, просто соединив контакты. Для подключения необходим конвертер интерфейсов. Скорость работы с таким переходником будет ниже, чем при прямом подключении по SATA. В любом случае она намного выше скорости работы HDD, которая никогда не превысит 100Мб/с, а в большинстве режимов работы будет ощутимо ниже.

Донор

Раньше для подключения внешних SATA HDD я использовал Thermaltake BlacX Duet 5G HDD Docking Station . Рассчитан он на подключение двух жестких дисков формата 3.5″ или 2.5″, конструкция немаленькая, но для дома вполне удобная.Таскать ее с собой в мои планы не входит, нужно искать другой способ подключить SSD.

Проще всего было купить USB бокс для 2.5″ дисков, но решение пришло неожиданно. На работе умер один из внешних USB дисков, попробую использовать его в качестве USB бокса.

Разборка USB диска

Для разборки лучше не использовать металлические инструменты, ими легко повредить корпус. Я использую пластиковые лопатки из набора для ремонта телефонов.

Корпус внешнего HDD состоит из двух половинок, соединенных между собой на защелках. Аккуратно разъединяем их.

Внутри находится сам 2.5″ HDD, обклеенный защитной фольгой. Поддеваем его со стороны противоположной USB-разъему, и диск легко извлекается из корпуса.

Отклеиваем фольгу вместе с изолирующей подложкой, под ней находится небольшая платка, присоединенная к HDD, это и есть необходимый нам конвертер.

Конвертер SATA 3 to USB 3.0

Плата двусторонняя, пайка заводская, практически идеальная. На одной стороне платы расположены основные компоненты и разъем USB 3.0. Слева на плате расположен контроллер USB 3.0 to SATA — JMICRON JMS577, справа микросхема, отвечающая за питание.

Разъемы питания и SATA 3. расположены на другой стороне.

Подключение SSD

Подключаем конвертер на SSD, контакты полностью совпадают.

Если вам нужно подключать разные диски к компьютеру, часто меняя их, то можно просто заизолировать платку (тут на любителя, можно изолентой или термоусадкой) и использовать ее без корпуса.

Поскольку размеры SSD совпадают с размером 2.5″ HDD, то мы можем воспользоваться его корпусом. Вставляем в него SSD с подключенным конвертером. Держится он там довольно плотно.

Сверху закрываем крышкой. Если вы были аккуратны, и не сломали защелки, то крышка плотно закроется.

Скорость работы

Осталось проверить работоспособность конструкции и протестировать скорость. Скопировал на SSD несколько видеофайлов, а потом запустил копирование их в другую папку на этом же диске. Скорость копирования была на уровне 164Мб/с.

Если у вас остались вопросы, вы можете ознакомиться с видеоверсией данной статьи.

Выводы

Результатом я вполне доволен, при прямом подключении этого SSD к SATA на материнской плате другого компьютера, скорость его работы отличалась незначительно.

Лайфхак. Подключаем SSD диск к USB: 6 комментариев

Вопрос — ноут acer swift c w 10 к порту usb 3 подключил ssd Samsung evo 860 через спец короб с выходным разъемом папа usb 3.
Результат — ноут не распознает и не раскрывает накопитель ssd.
Какие подготовительные действия нужны?
Спасибо.

Отформатировать SSD. Больше никаких подготовительных действий не требуется.

Как подключить ssd m2 через usb

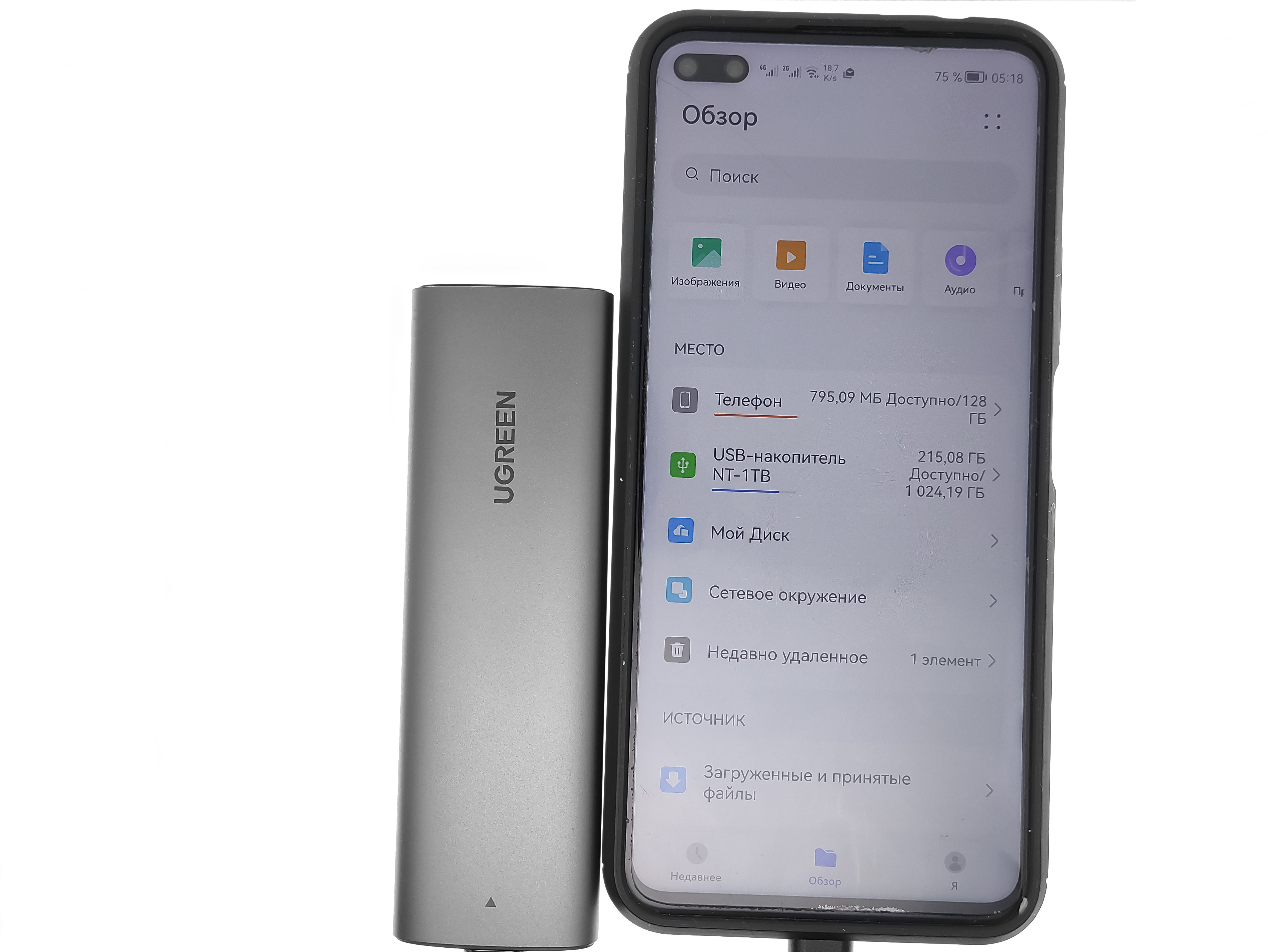

Ugreen M2: SSD-адаптер с поддержкой протоколов NVMe и SATA, а также с возможностью горячей замены накопителя

С помощью SSD M2 адаптеров можно подключать SSD накопители к различным устройствам на операционных системах Windows, Mac OS, Linux и Android. А обозреваемый адаптер Ugreen, помимо вышеуказанной базовой функции, может ещё похвастаться поддержкой двух протоколов SSD – SATA и NVMe, а так же конструкцией позволяющей установить накопитель буквально за считанные секунды и без использования специального инструментария.

Содержание

Параметры

• Производитель: Ugreen
• Модель: CM400 (90264)
• Устройство: Адаптер позволяющий подключать SSD M.2 к USB порту ноутбука (или другое устройства)
• Чип: RTL9210B

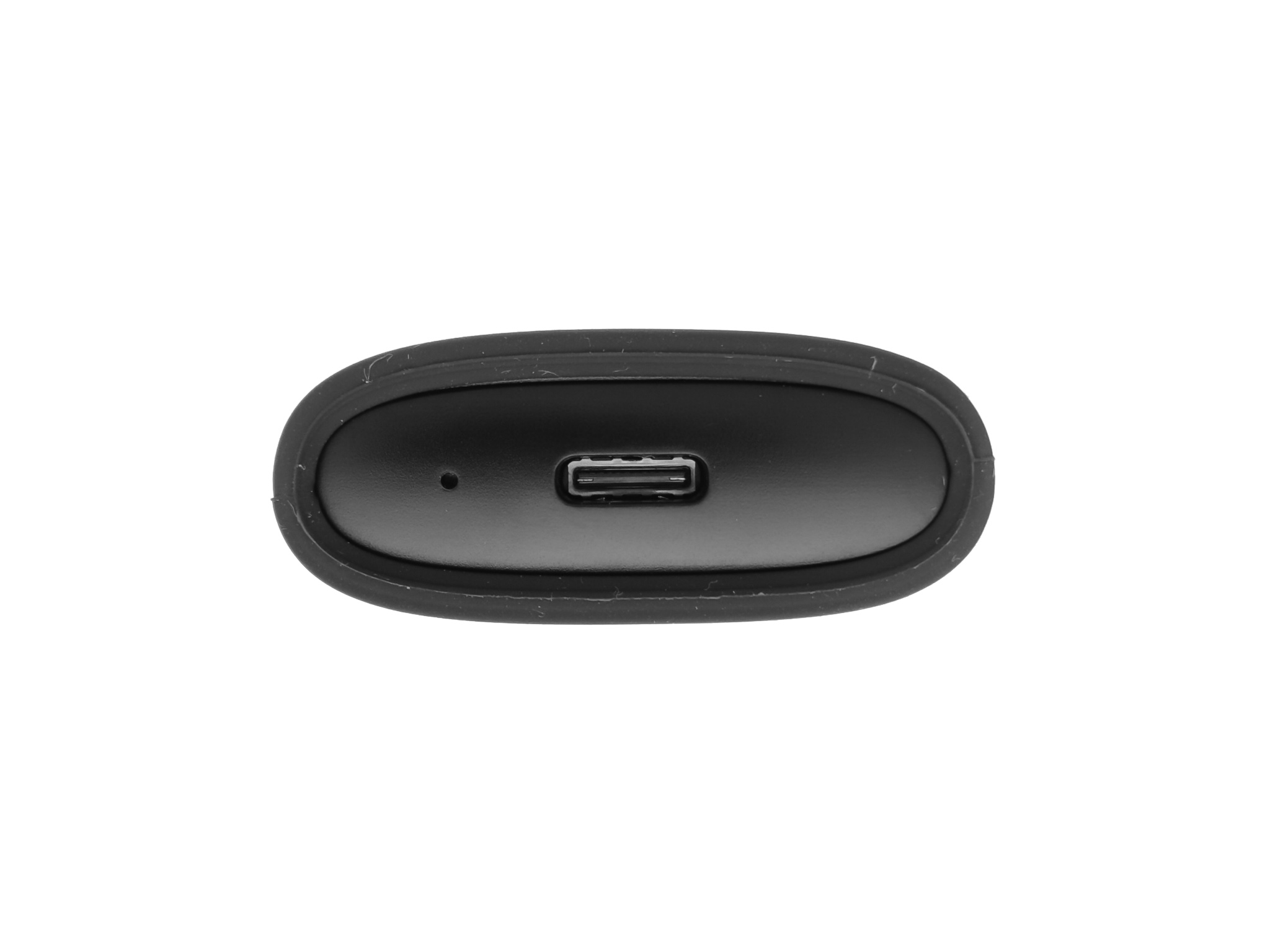

• Разъём подключения: USB 3.1 Gen2 type-c
• Скорость передачи: 10 Гбит/с

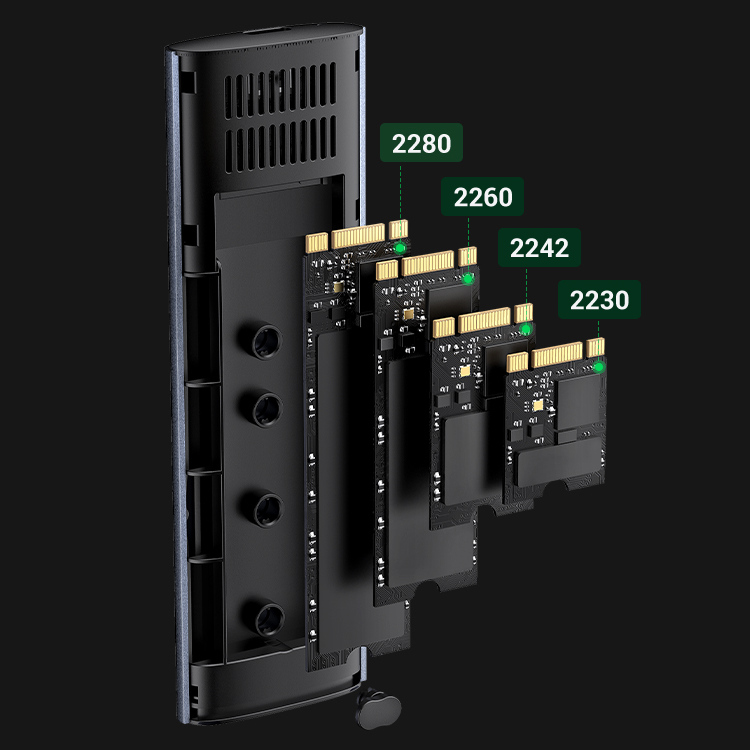

• Поддержка типоразмеров SSD M.2: 2230, 2242, 2260, 2280

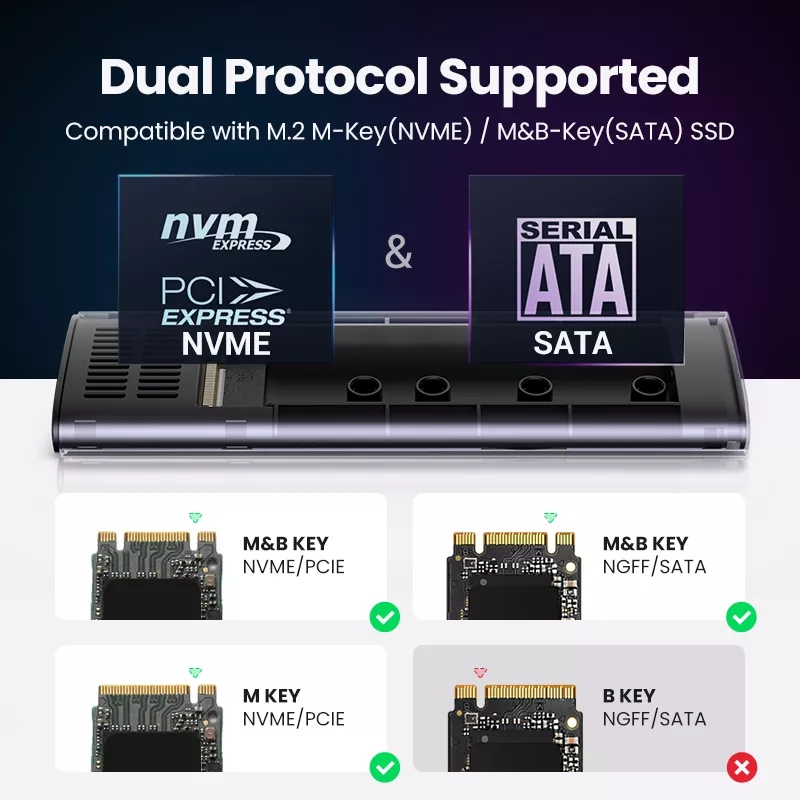

• Поддерживаемые протоколы SSD M.2: SATA, NVMe
• Поддерживаемые ключи: M, M&B
• Максимальная ёмкость накопителя: 2 ТБ
• Поддержка систем: Windows, Mac OS, Linux
• Особенности: Поддержка двух протоколов SSD, горячая замена накопителя (без использования винтов и отвёртки), светодиодный индикатор, режим сна
• Материал корпуса: Анодированный алюминий
• Габариты: 119х37х12 мм

Упаковка и комплектация

Адаптер поставляется в традиционной для Ugreen белой минималистичный упаковке с зелёным лого бренда. На лицевой стороне упаковки находится изображение адаптера, а с обратной стороны можно обнаружить его спецификации и контакты производителя.

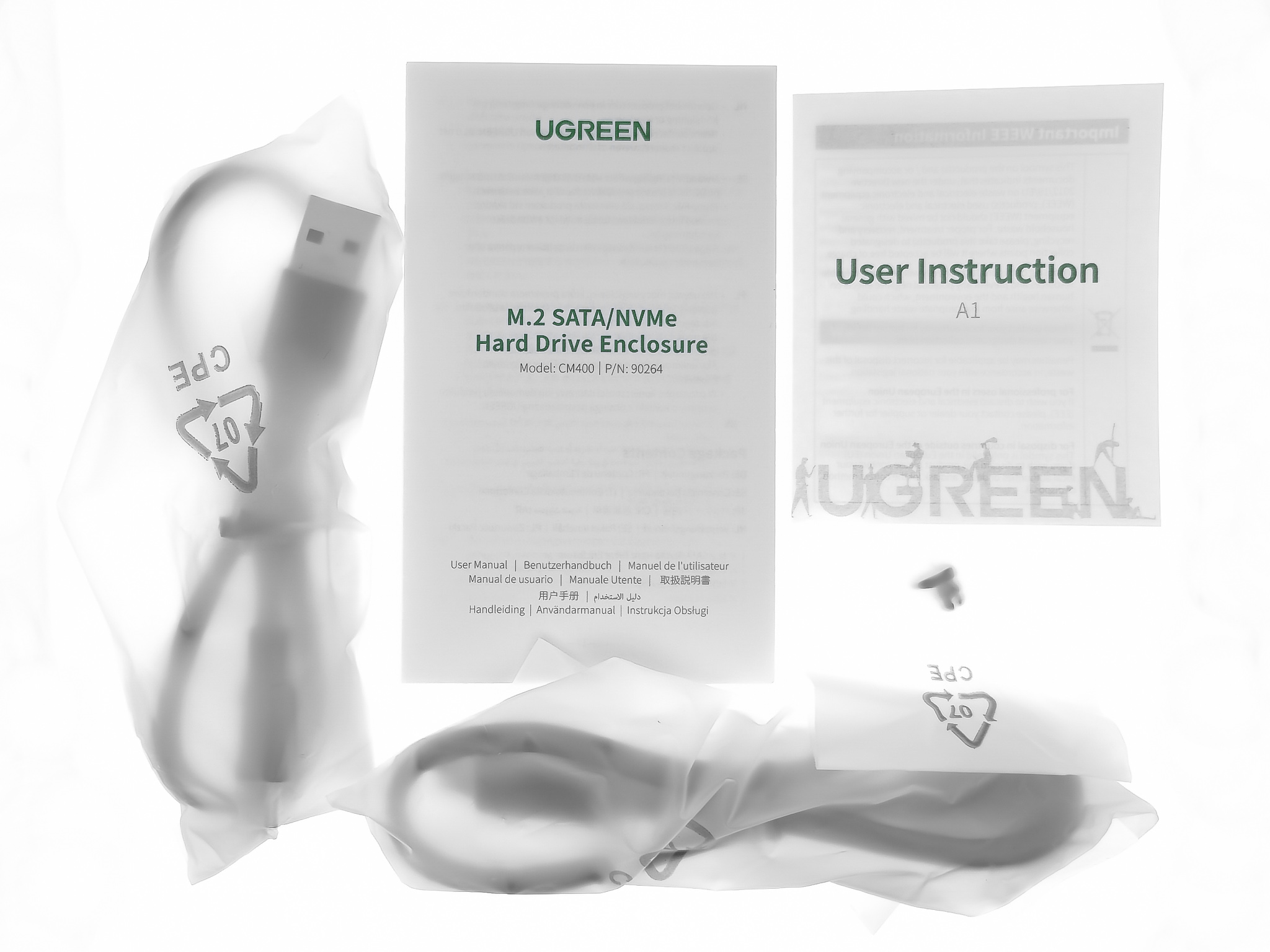

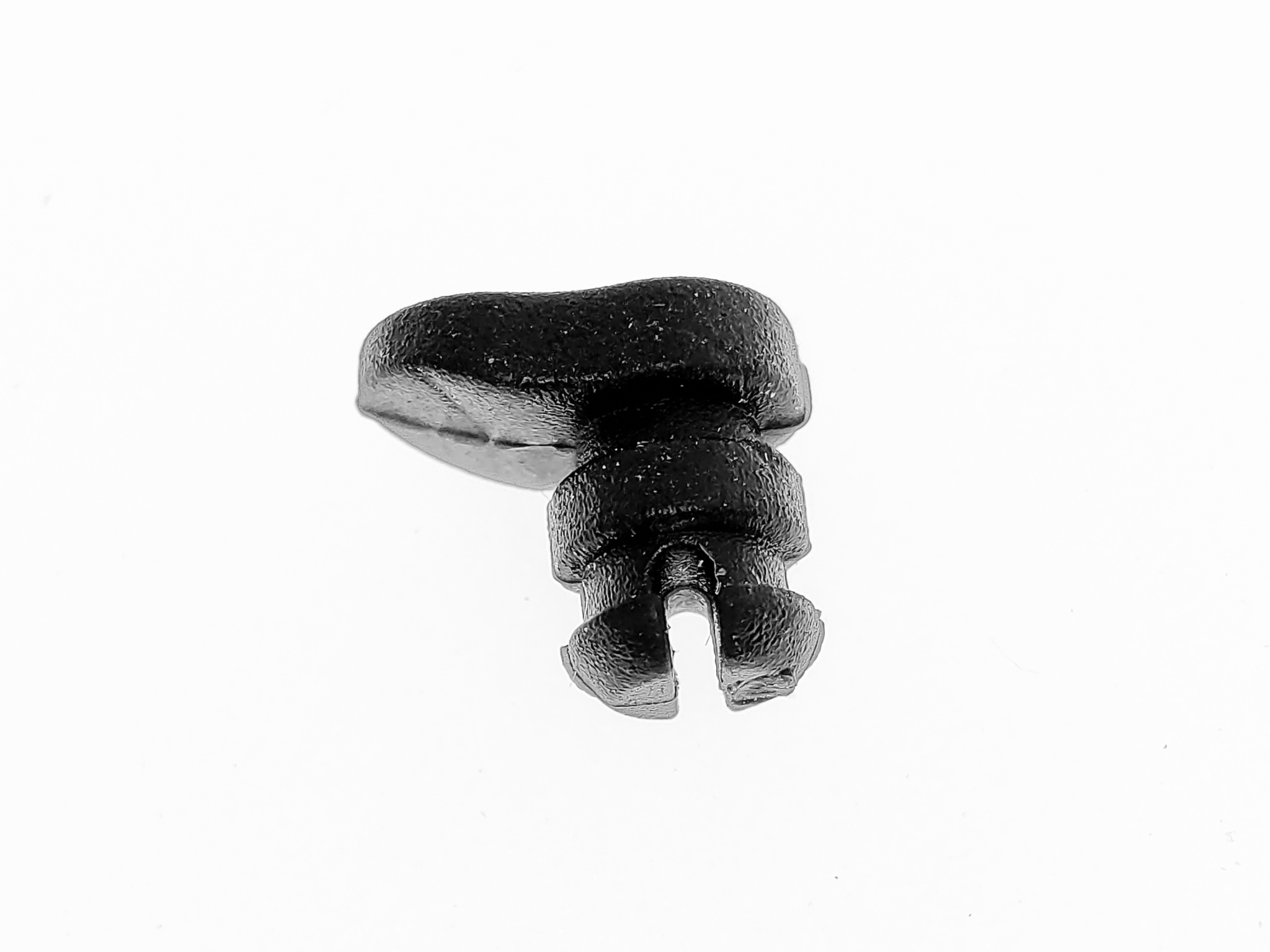

Вместе с адаптером поставляются: кабель USB/type-c, кабель type-c/type-c, два резиновых фиксатора SSD (второй запасной), каркасный силиконовый чехол и инструкция. «Сквозная» конструкция чехла не способствует его плотному прилеганию к корпусу. Но такое довольно необычное дизайнерское решение было продиктовано не попыткой сэкономить на материале, а желанием не навредить теплообмену – с цельным плотным чехлом SSD попросту не смог бы нормально охлаждаться. Хоть чехол и не очень плотно прижимается к адаптеру, но сидит на нём хорошо – не сползает. Этому способствуют бортики с внутренней стороны краёв чехла. Эти же бортики должны взять на себя часть нагрузки при ударе.

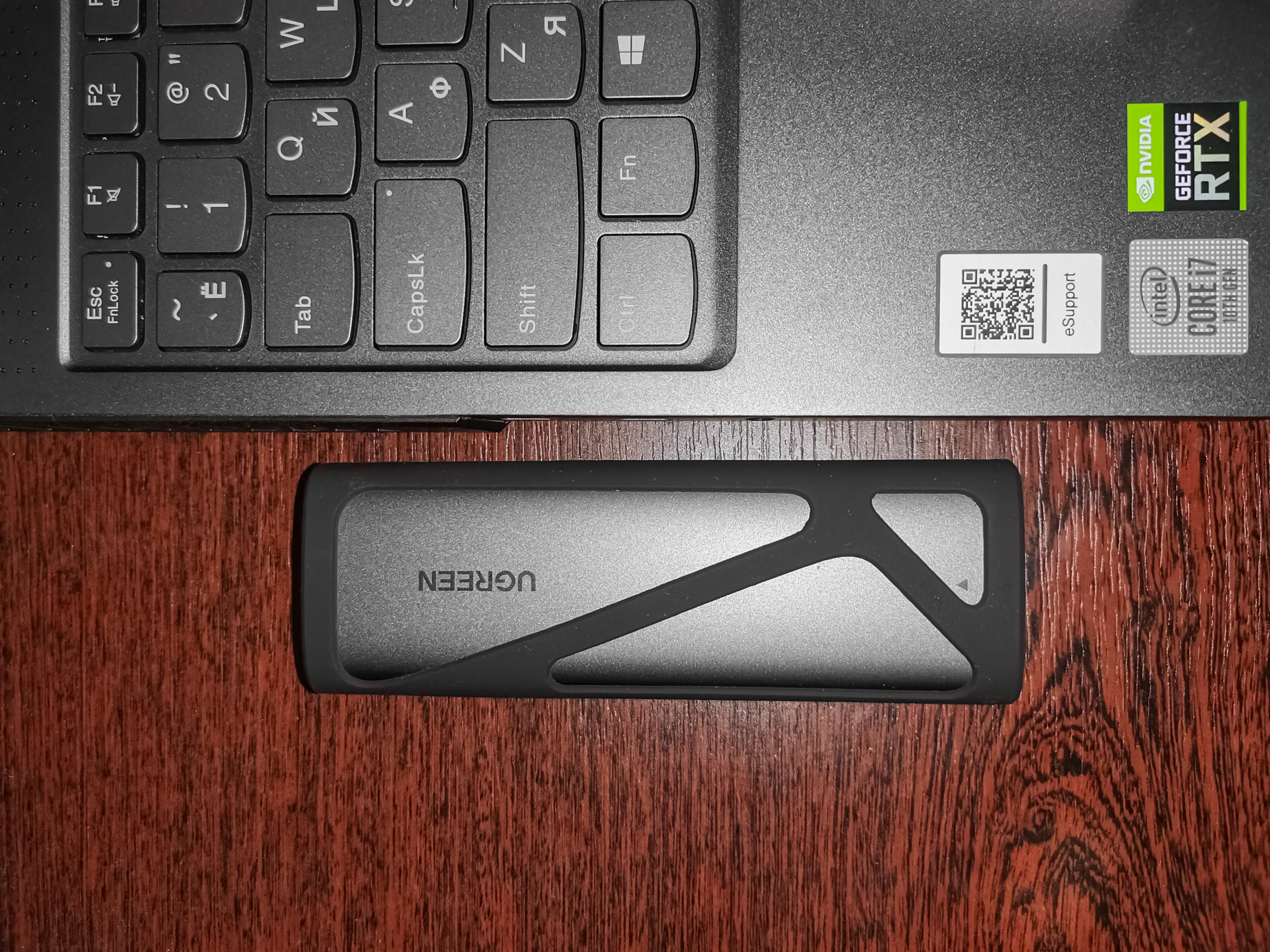

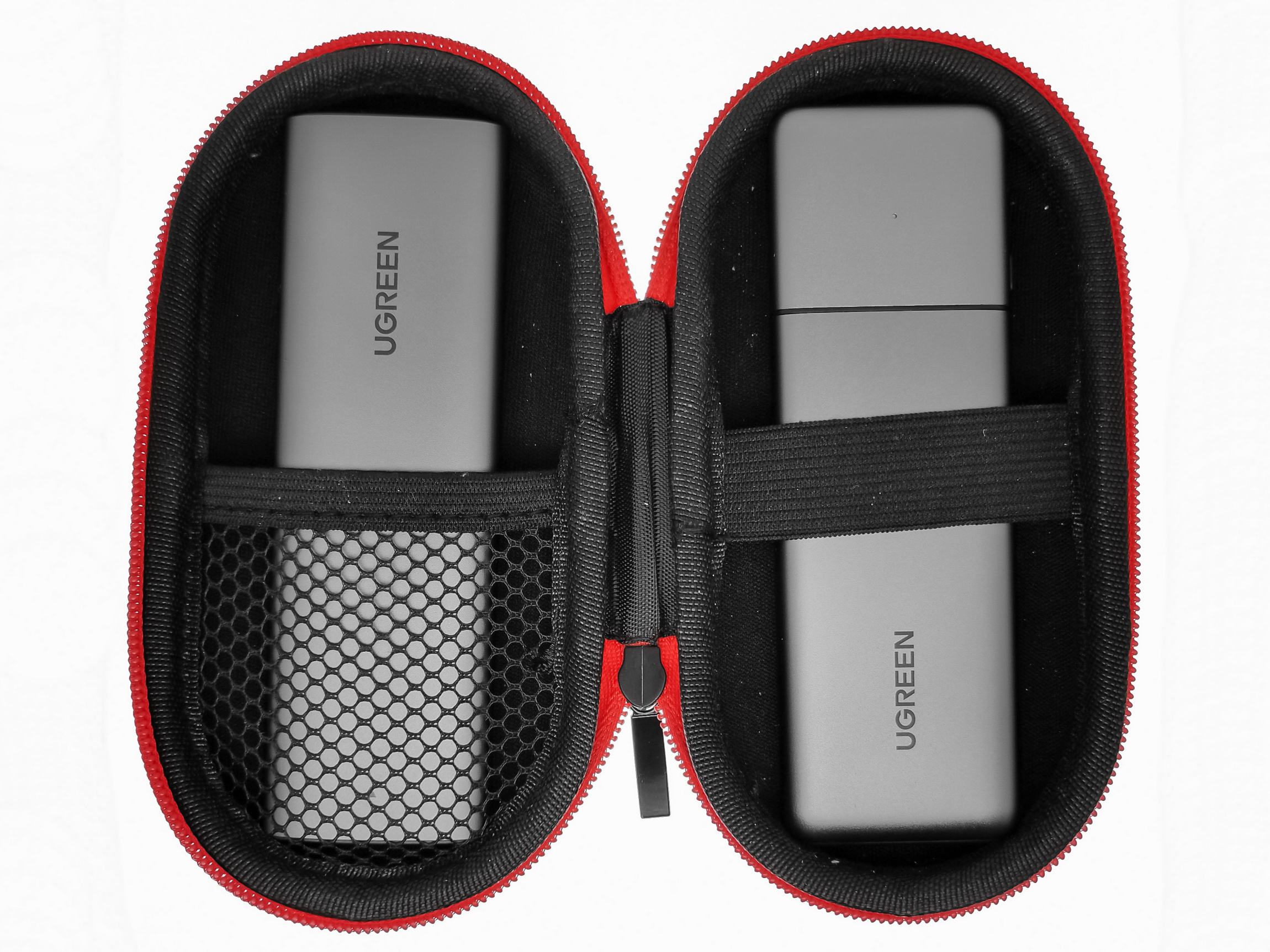

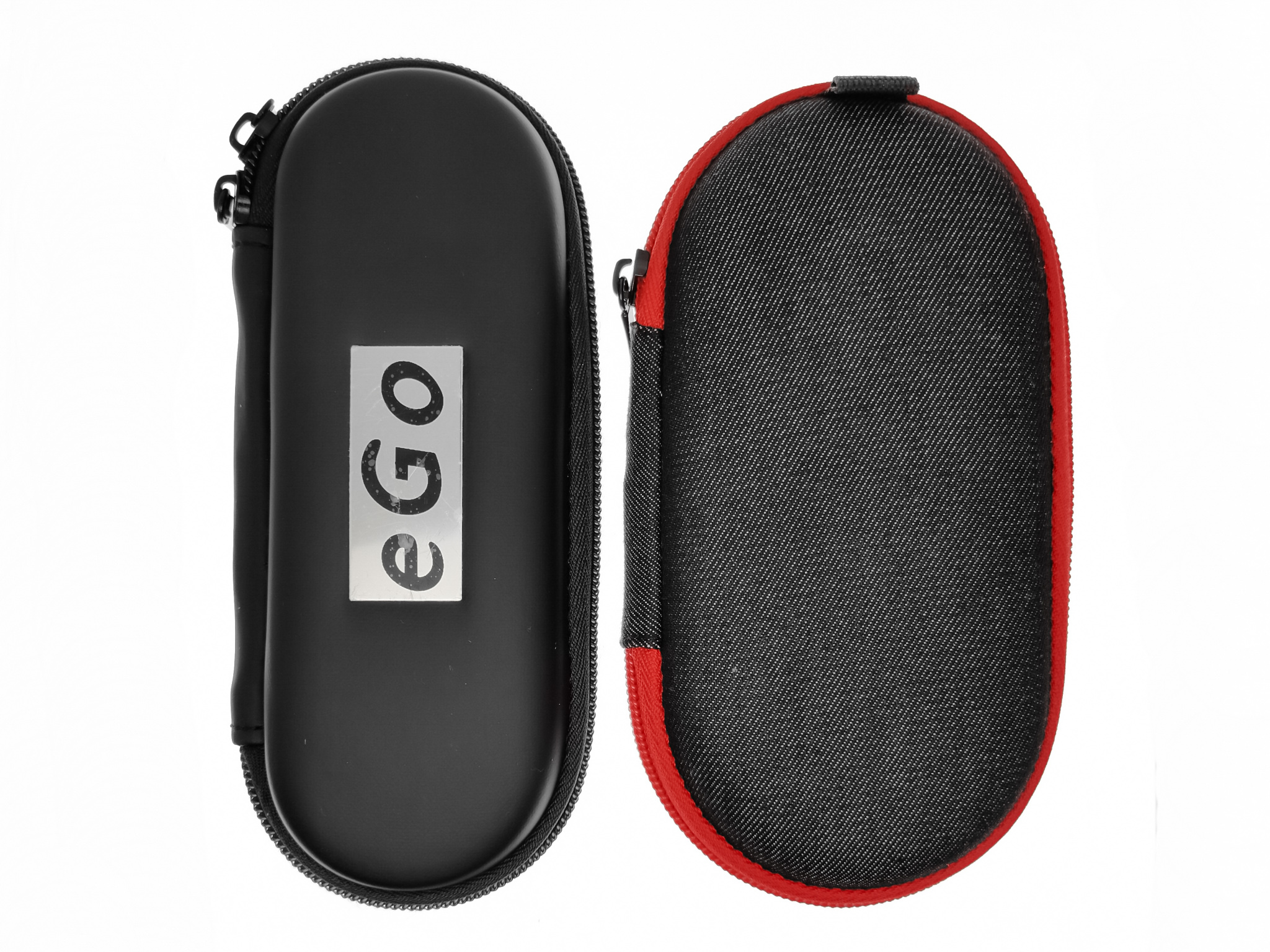

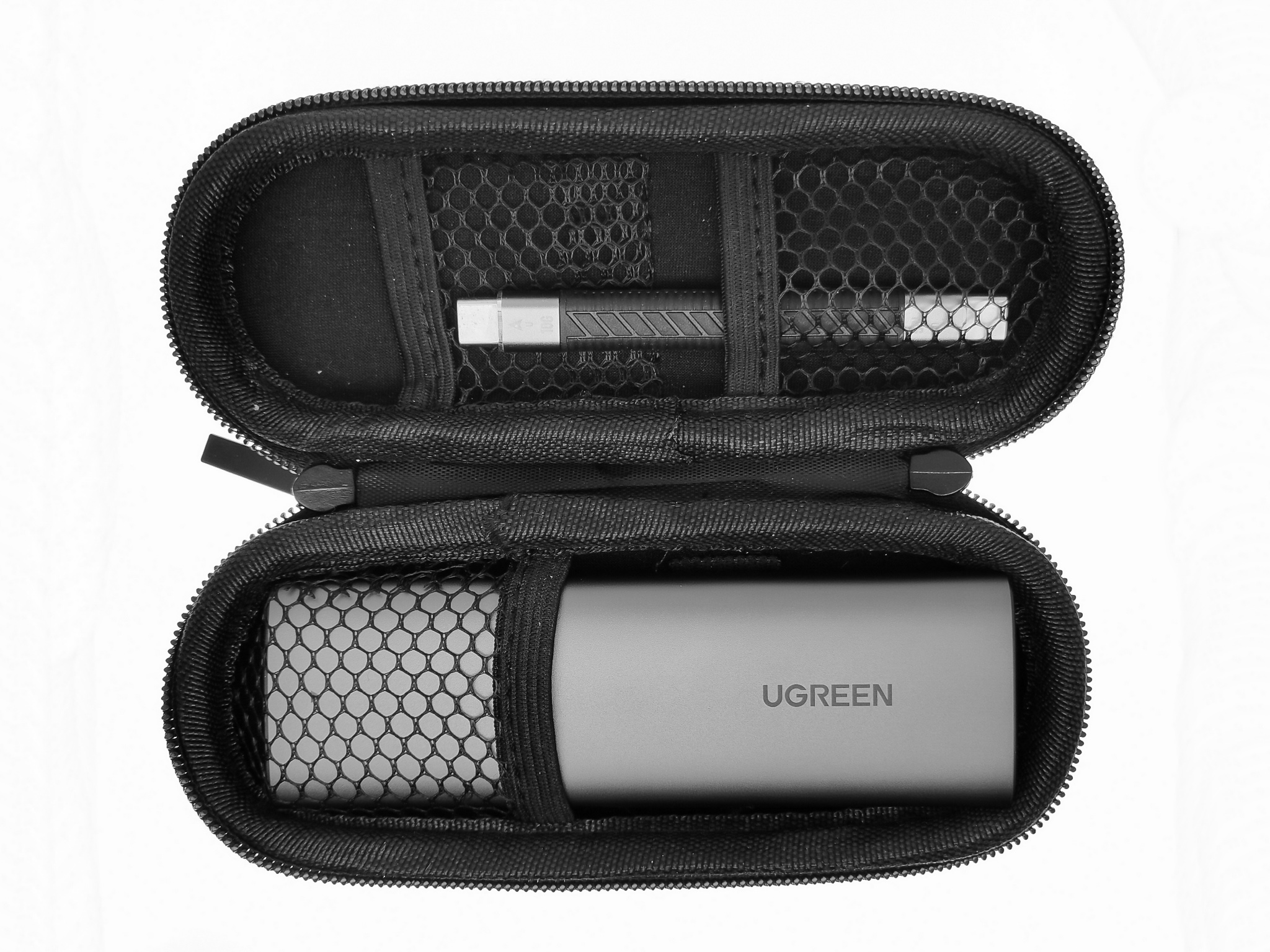

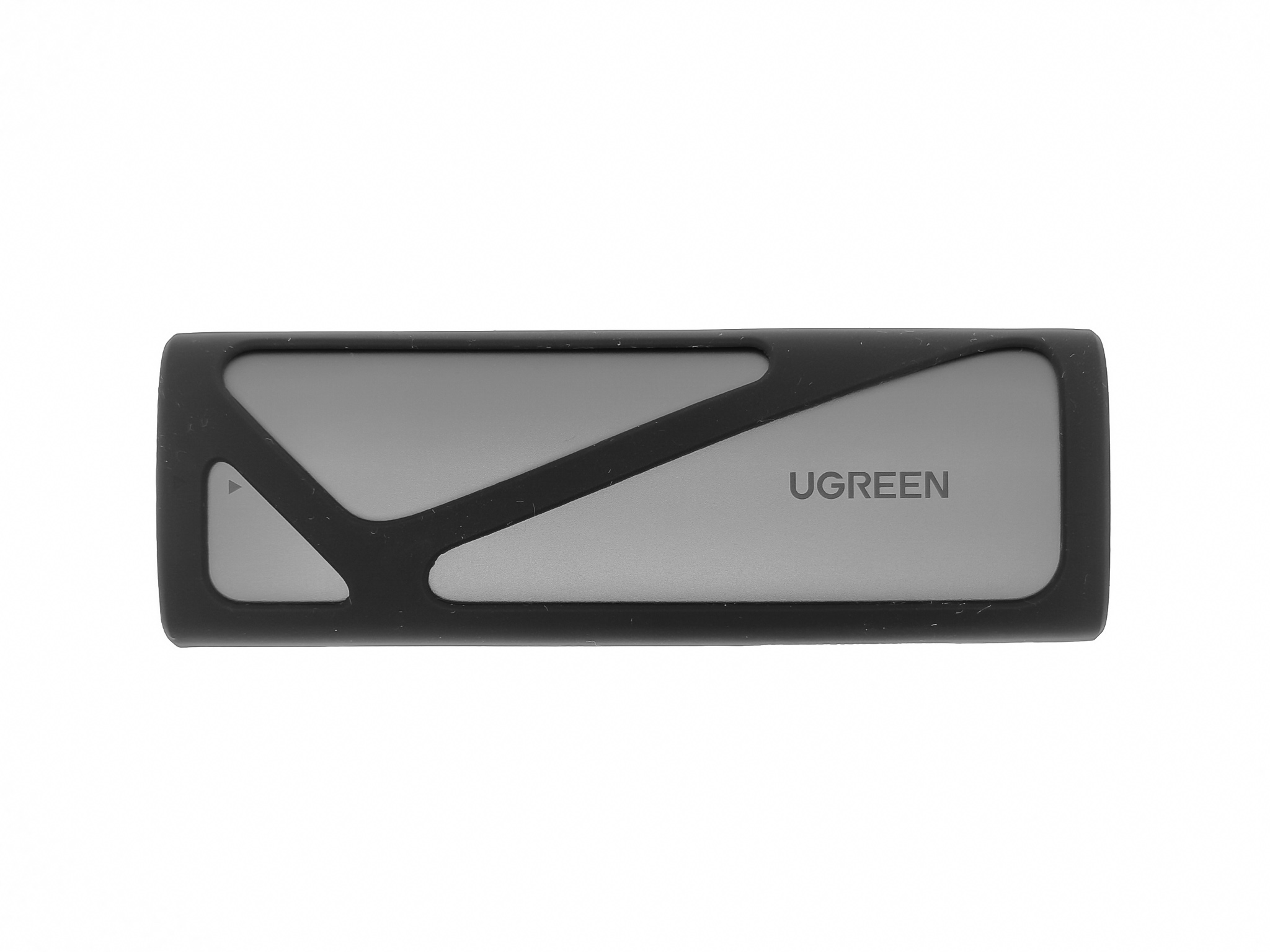

Фирменный чехол позволяет защитить адаптер от повреждений при падении, а так же с ним адаптер можно бросать в сумку к ноутбуку и не беспокоиться что он оставит царапины. Если же вы больше предпочитаете универсальные полужесткие чехлы, то обратите внимание на такие как на фото ниже. Найти их можно на АлиЭкспресс. У меня они давно в использовании и я ими полностью доволен.

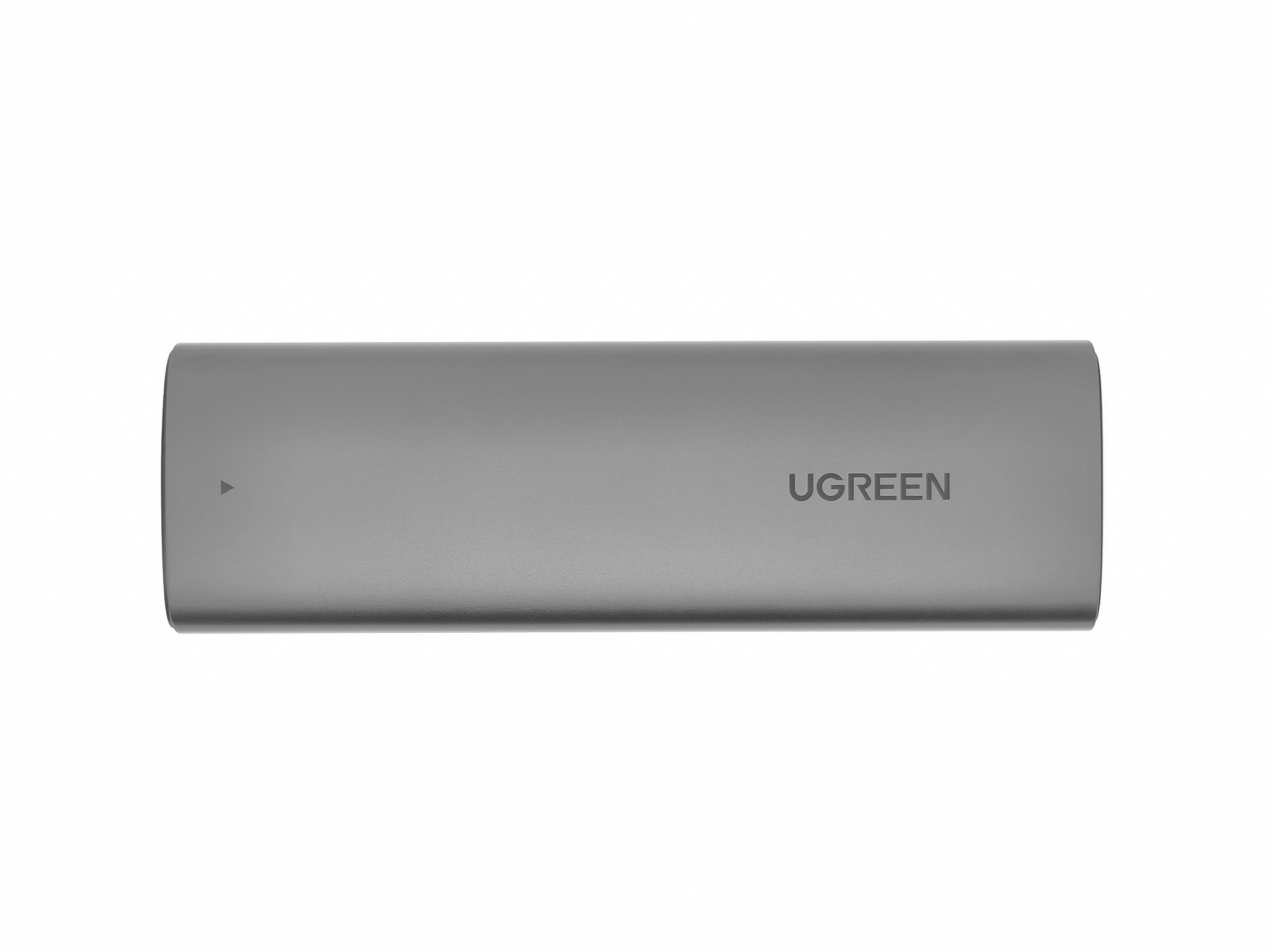

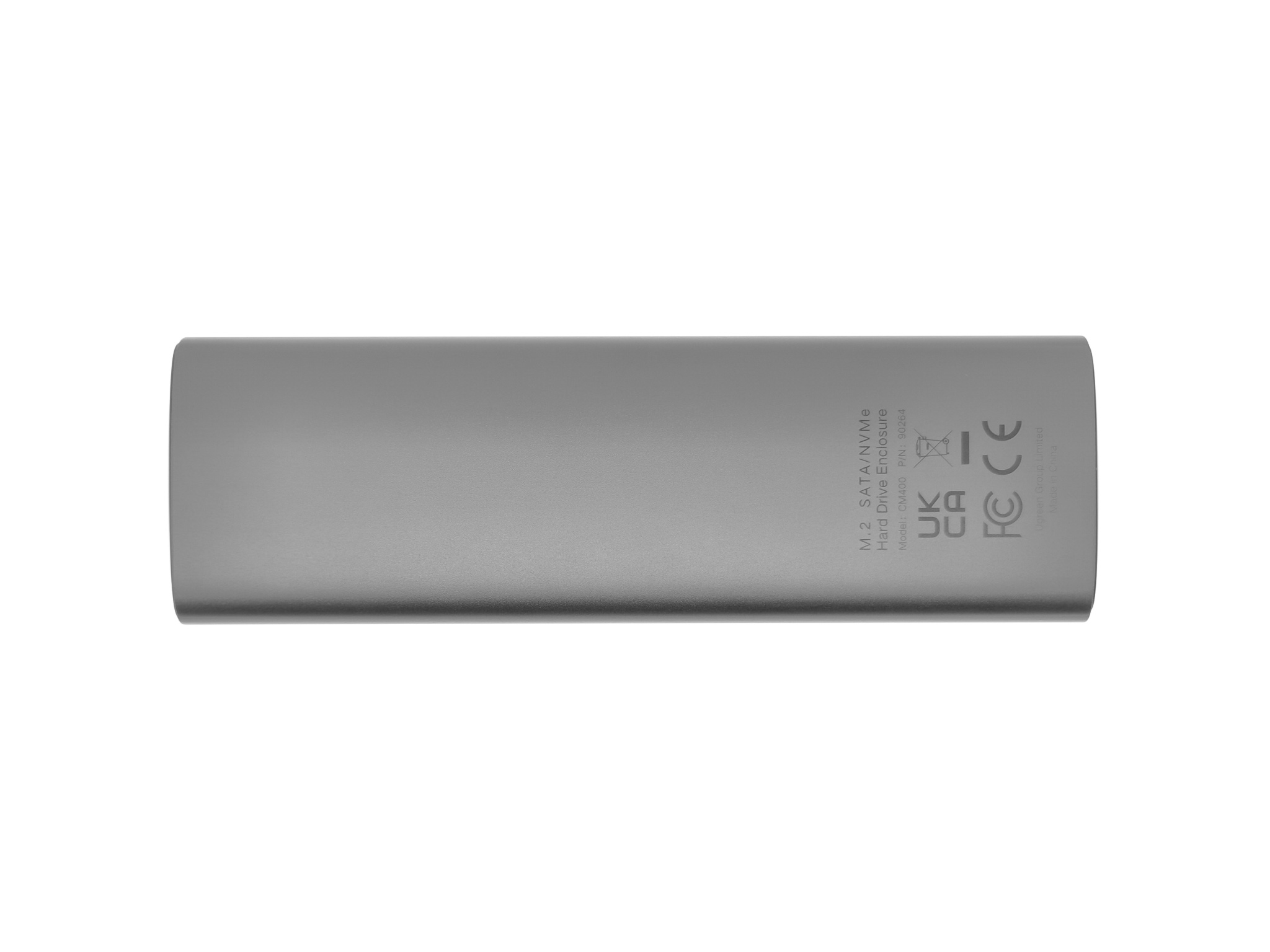

Внешний вид

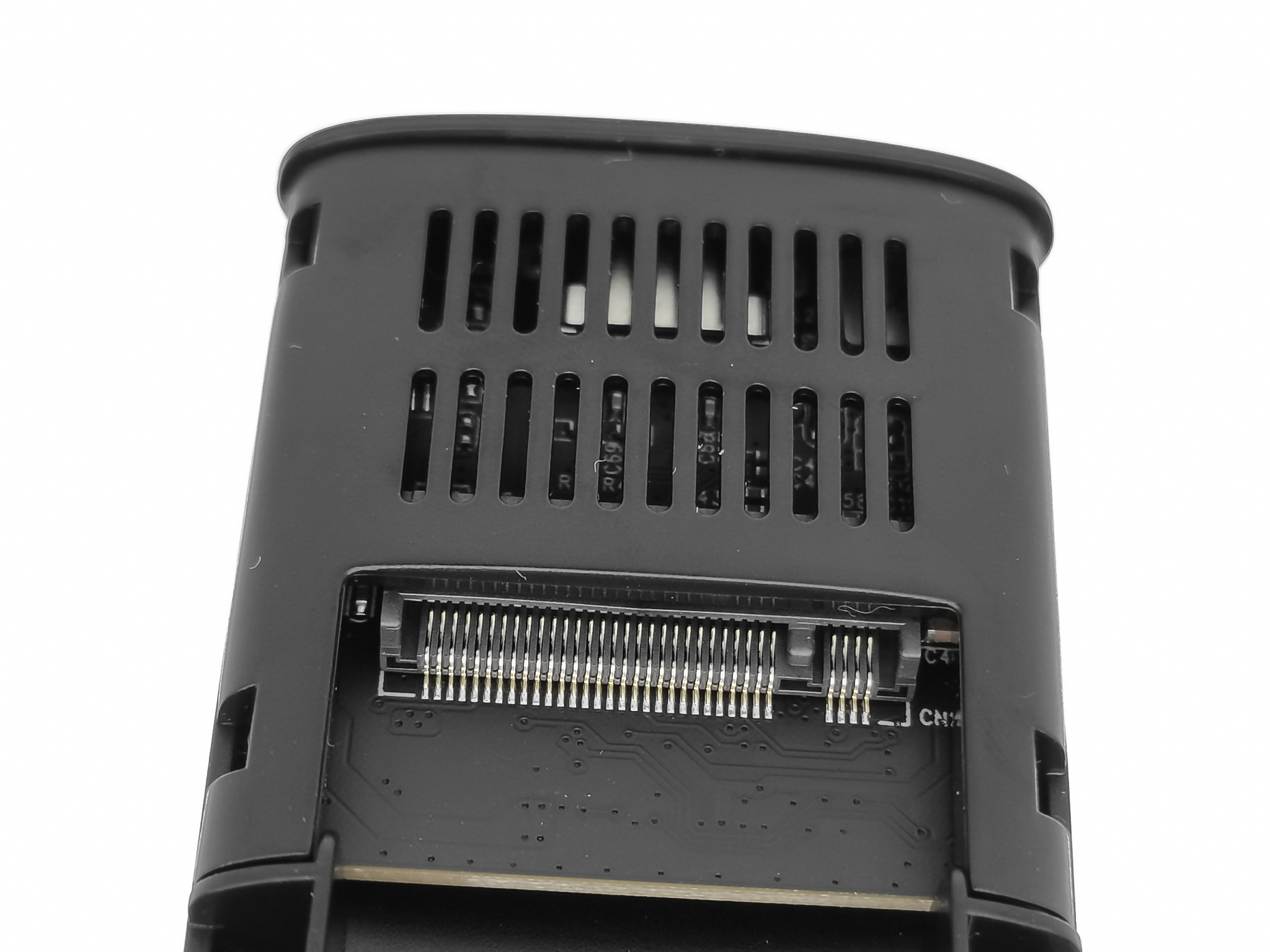

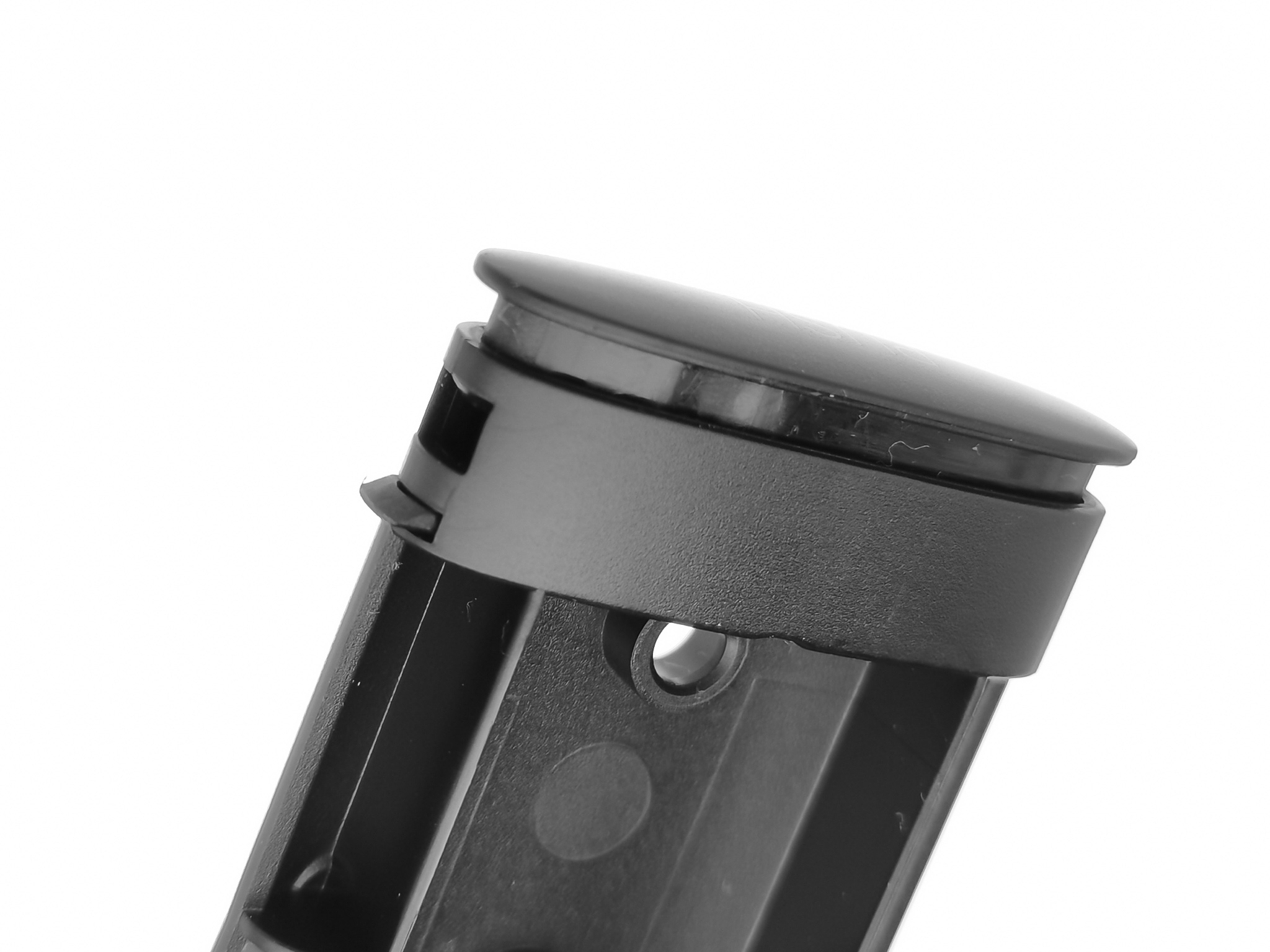

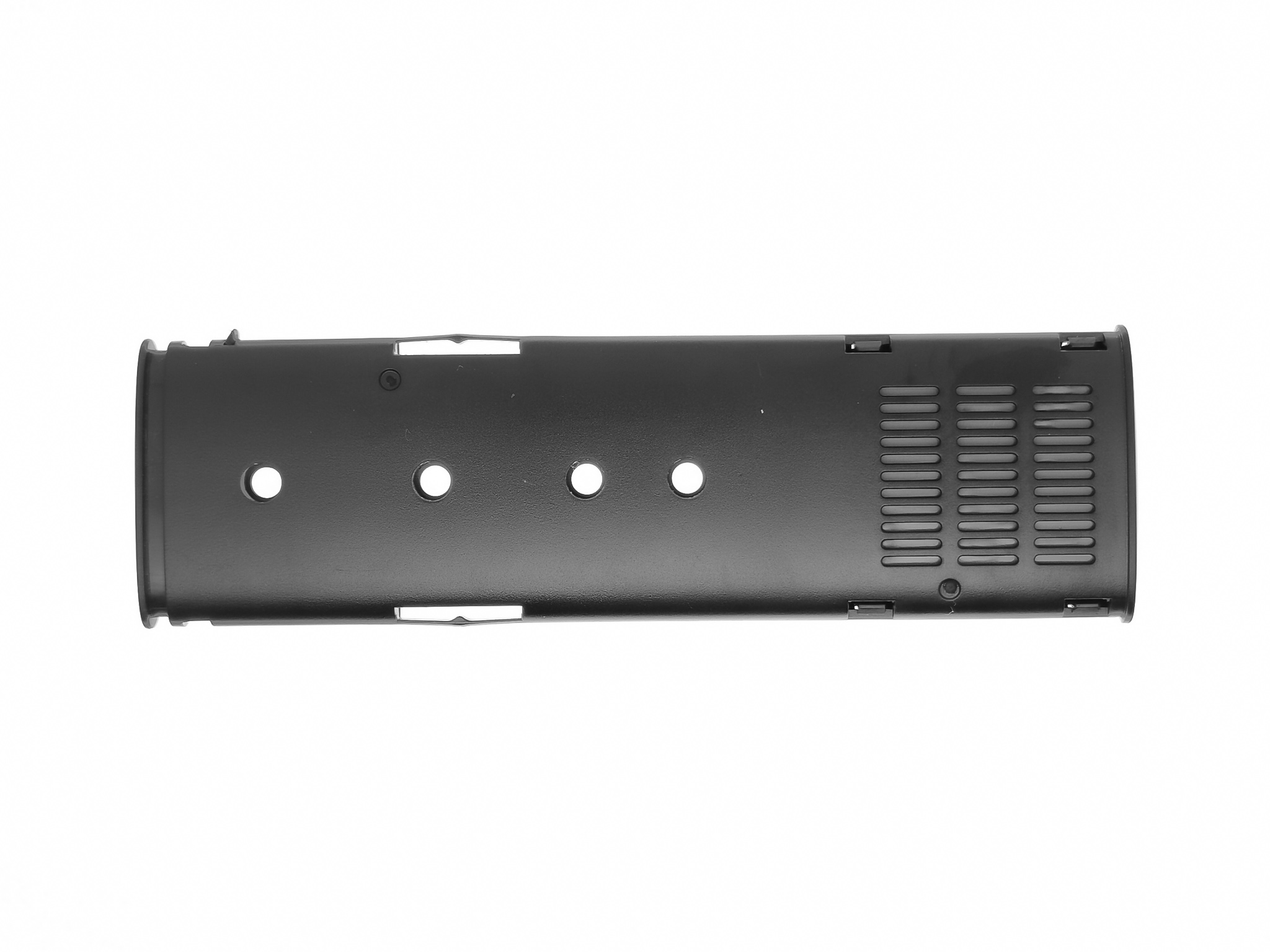

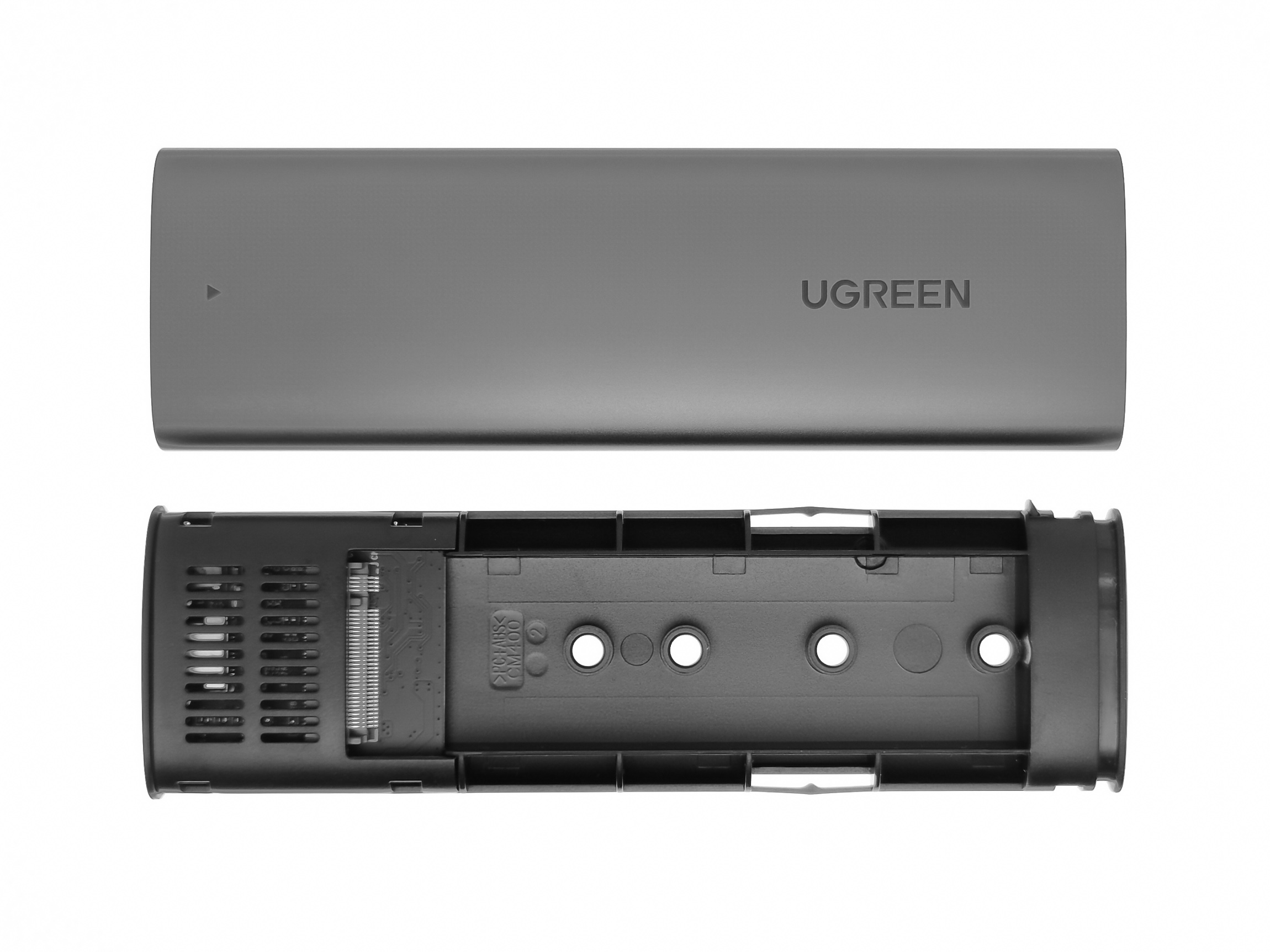

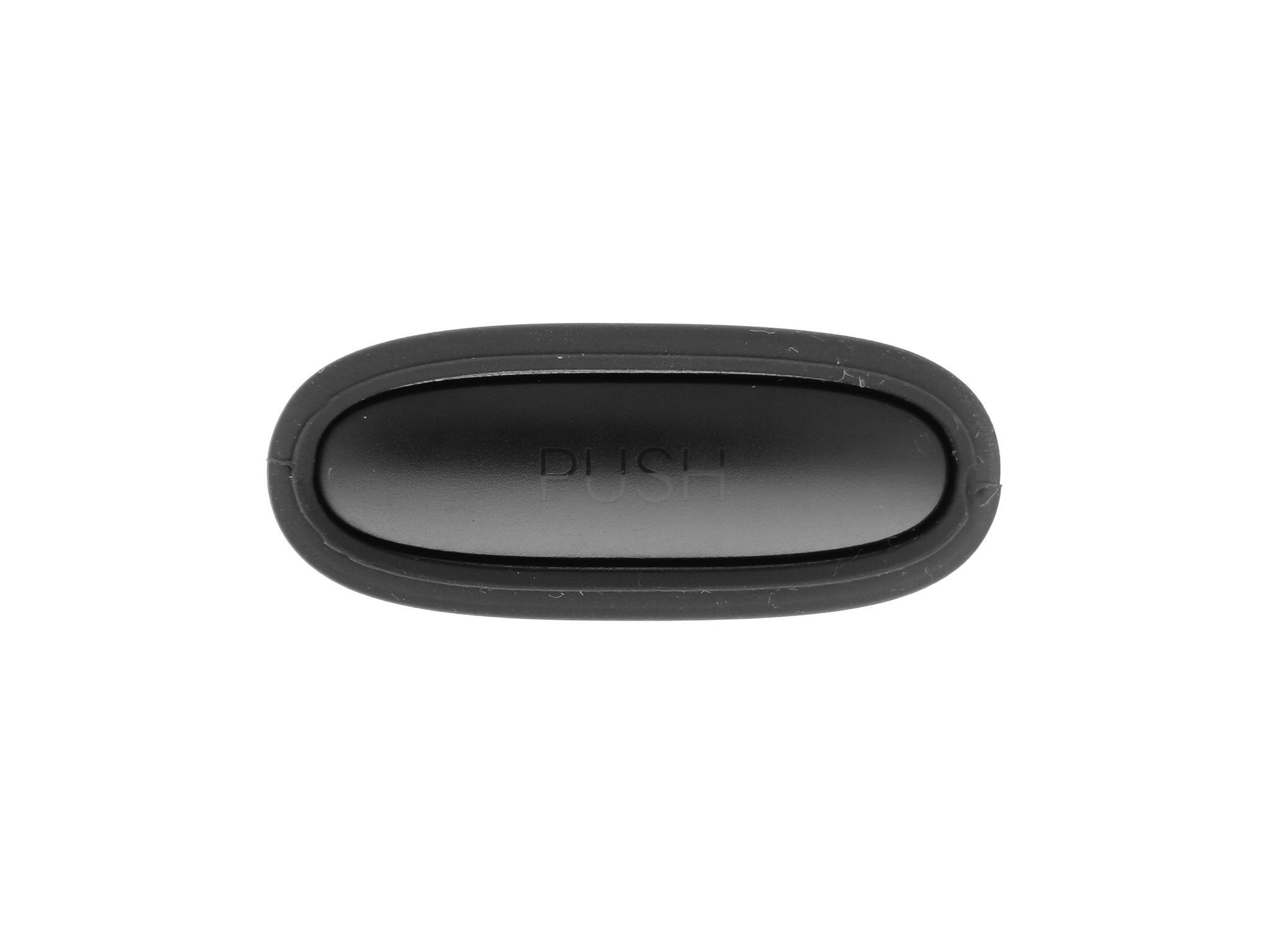

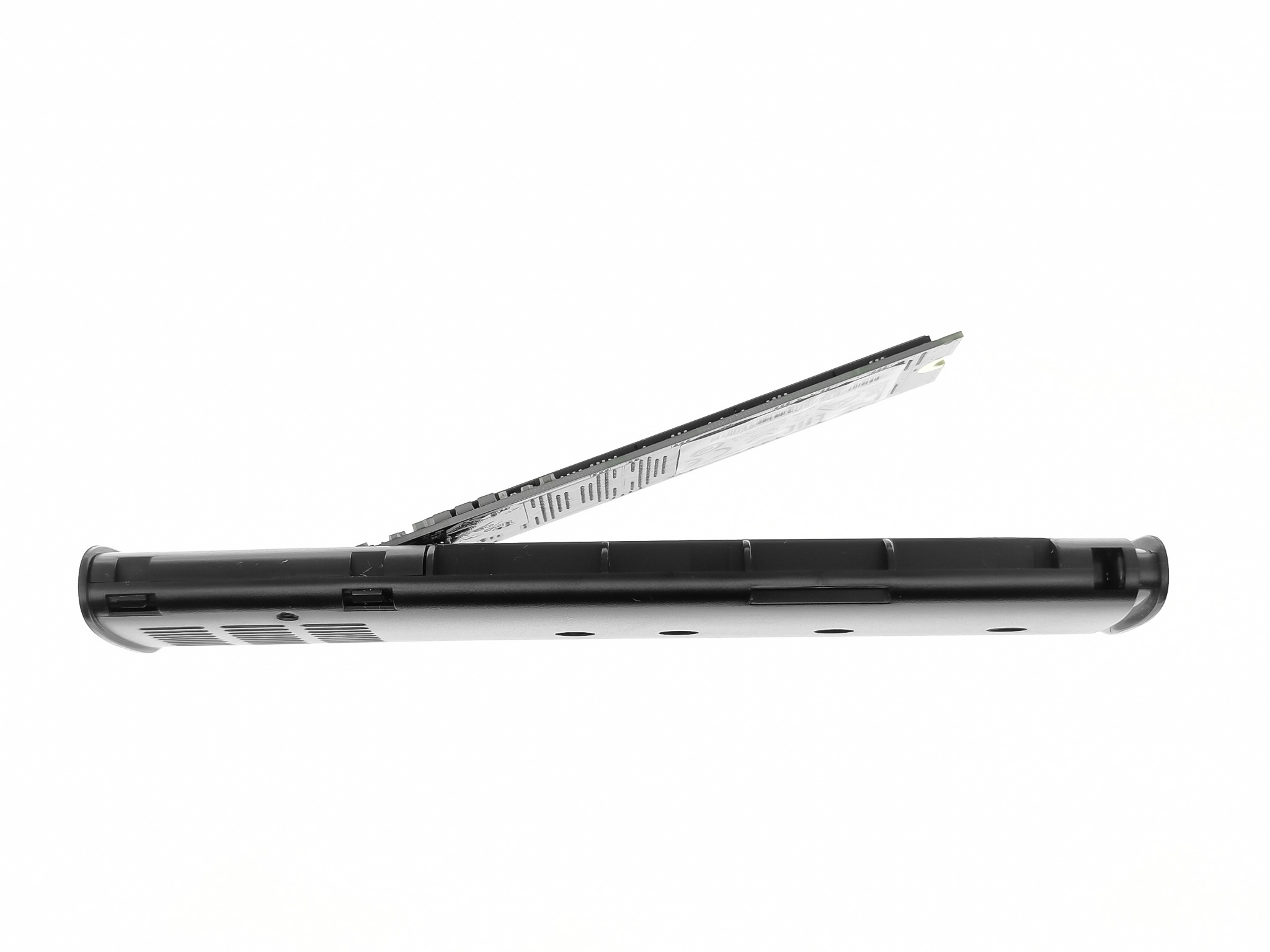

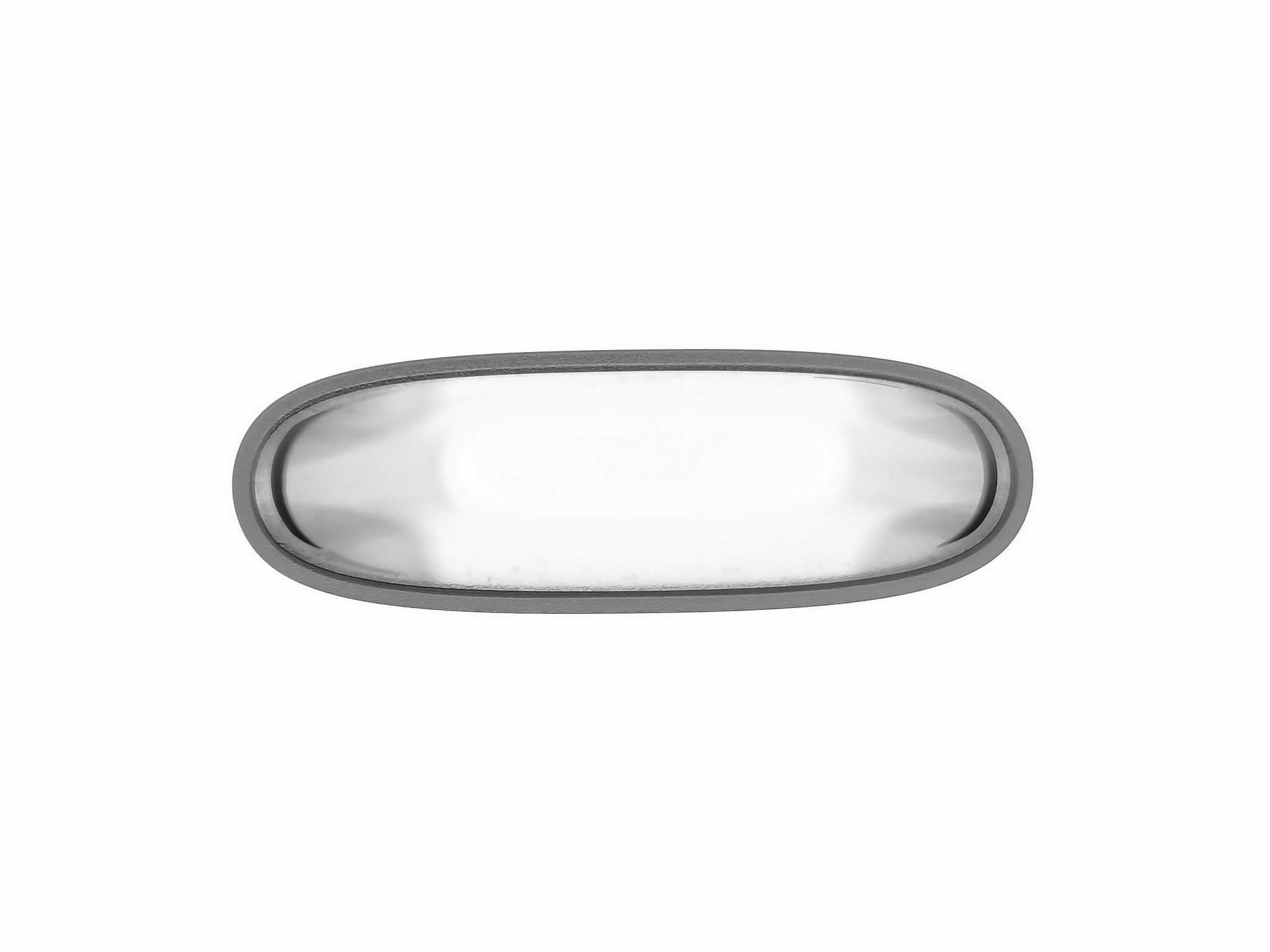

Адаптер представляет собой основную рабочую панель помещенную внутрь металлического корпуса. Сверху корпуса напечатан логотип производителя, а с обратной стороны можно найти краткое описание устройства, маркировку модели и знаки сертификации. Верхний и нижний торцы пластиковые. На верхнем торце находится разъём type-c и светодиодный индикатор. Весь нижний торец является по сути одной большой кнопкой, при нажатии на которую панель выпрыгивает из корпуса где-то на два сантиметра, а далее её можно выдвинуть целиком и произвести установку или же замену накопителя.

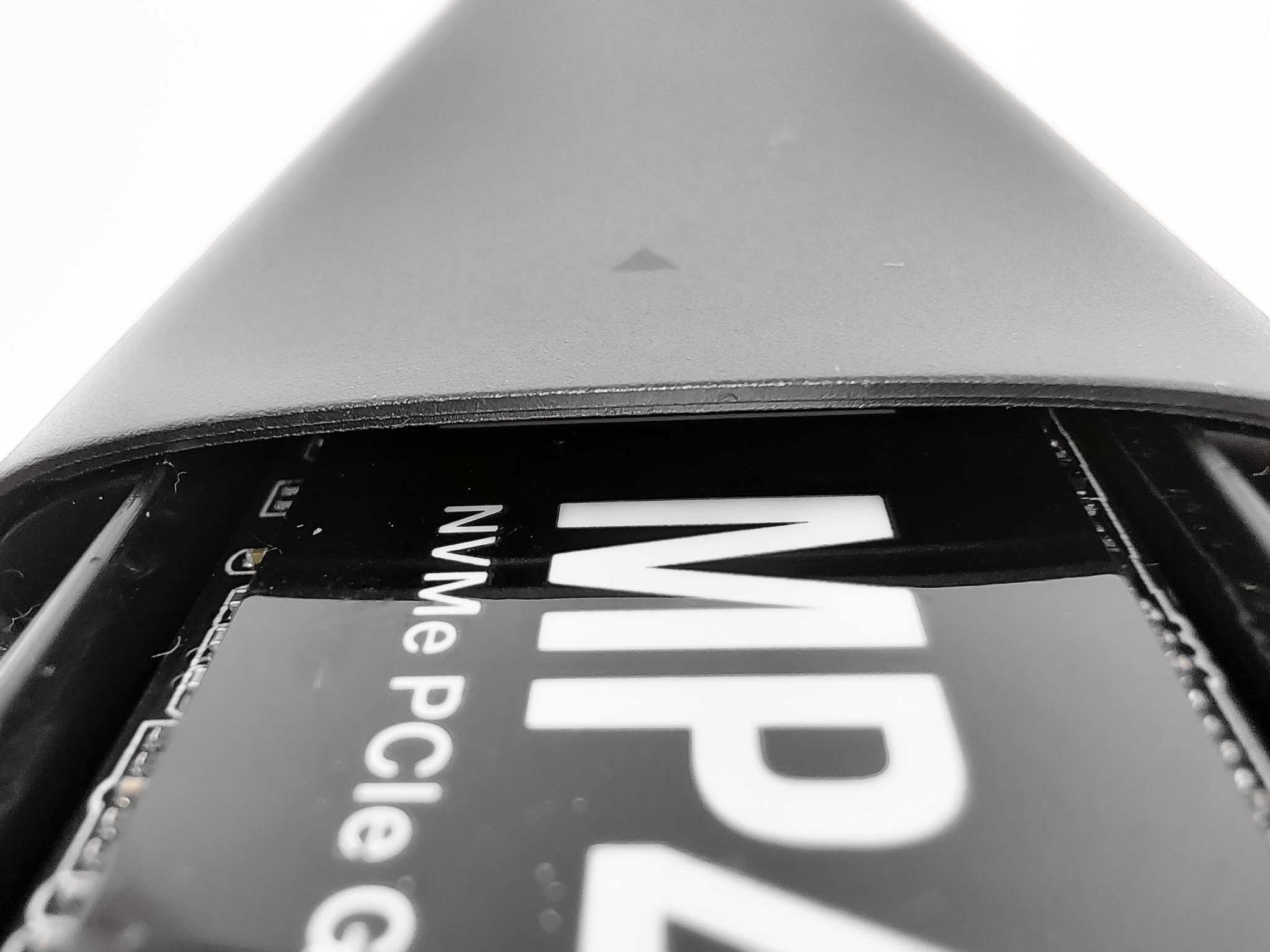

Адаптер Ugreen CM400 не требует каких-либо инструментов для вскрытия корпуса и установки SSD. Корпус открывается как упоминалось выше, нажатием кнопки, а SSD крепится к ложе при помощи резинового фиксатора. В адаптер можно установить SSD типоразмеров: 2230, 2242, 2260 и конечно же наиболее распространенный 2280. Панель закрывающая плату имеет перфорацию с обеих сторон. Но сквозные отверстия там лишь сверху, а снизу установлена термопрокладка. Качество сборки хорошее – зазоры минимальные, люфтов нет.

Тестирование

В адаптере Ugreen CM400 установлен чип RTL9210B. Описание чипа можно найти на сайте Realtek. Адаптер тестировал на ноутбуке Lenovo Legion 7 с Windows 10. Внутри адаптера размещал NVMe SSD Corsair MP400 на 2 ТБ, а так же SATA SSD KingSpec на 1 ТБ.

В адаптер установлен SSD Corsair. Первое изображение: скриншот утилиты CristalDiskInfo. Второе изображение: копирование на накопитель 338 элементов объёмом 200 ГБ. При копировании двухсот гигабайт максимальная зафиксированная температура составтла 73 градуса. Это нормальная температура для NVMe накопителей на которые длительное время производиться запись. Но если вы хотите снизить температуру, то для этого можно воспользоваться специальным радиатором и термопрокладкой. В обзоре Ugreen CM389 я показывал как это сделать. На заметку: у обозреваемого адаптера зазор между SSD Corsair MP400 и внутренней стороной корпуса составляет 2.3 мм.

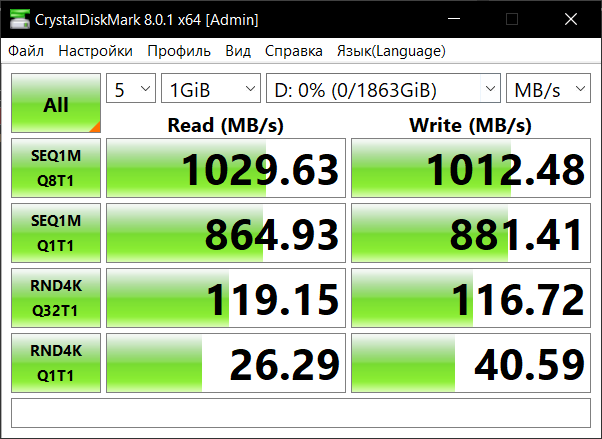

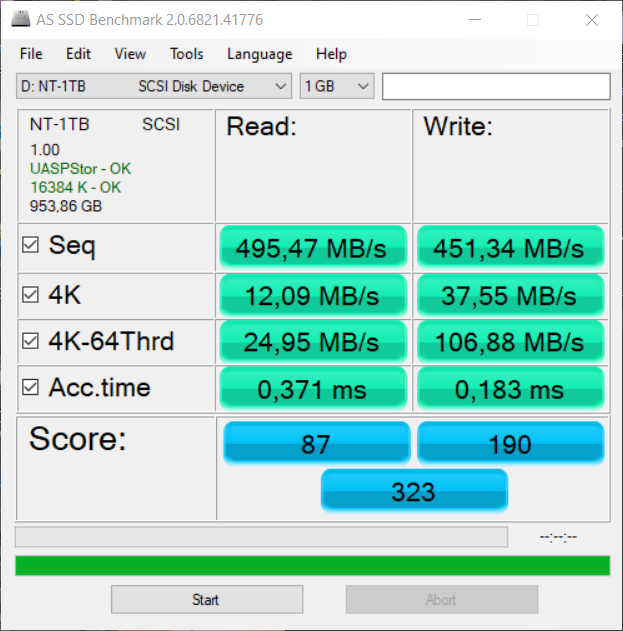

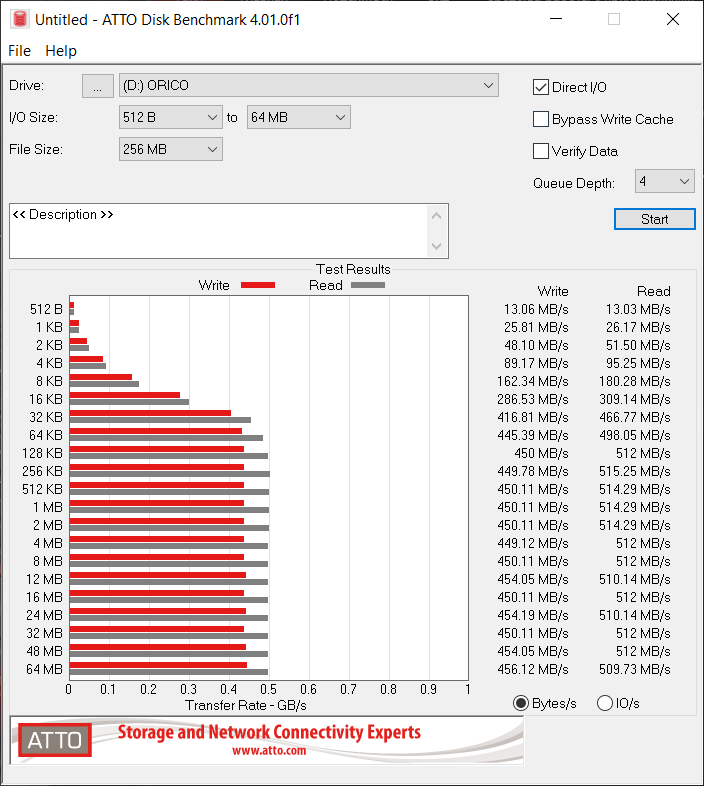

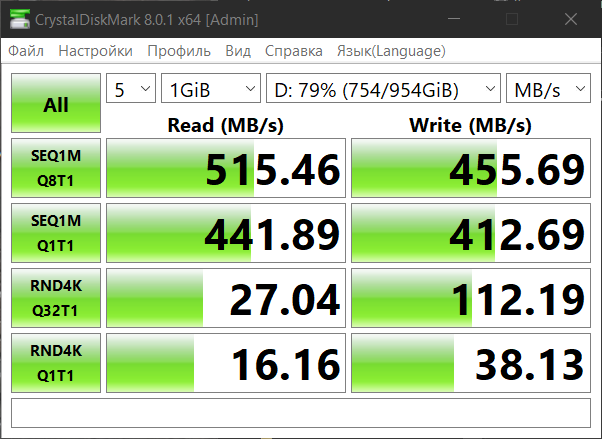

Переходим к тестам. На первом скриншоте показан замер скорости SATA накопителя, а на втором NVMe. На некоторых скринах можно заметить что накопитель помечен как ORICO. Это потому что SSD KingSpec я ранее использовал с корпусом Orico, вот и присвоил ему соответствующее имя. CristalDiskMark показывает следующие результаты (см. ниже).

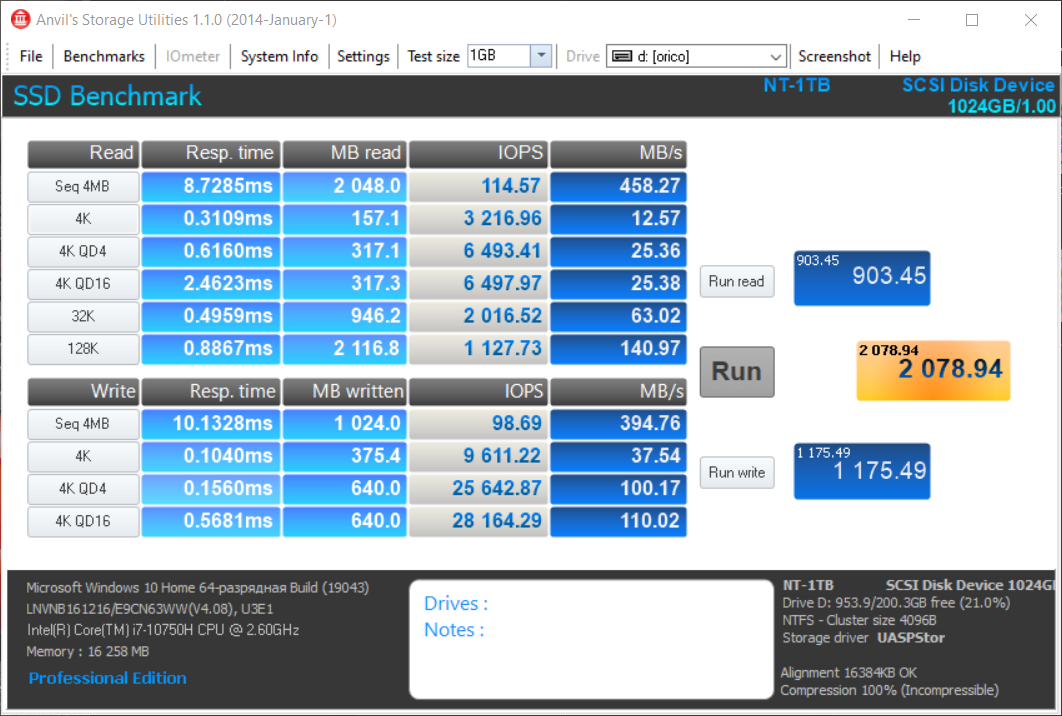

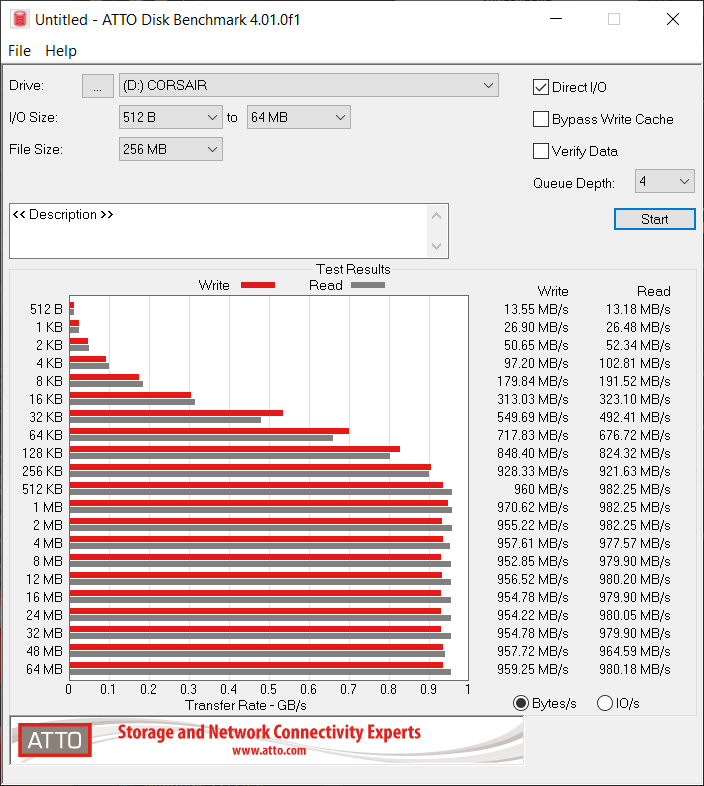

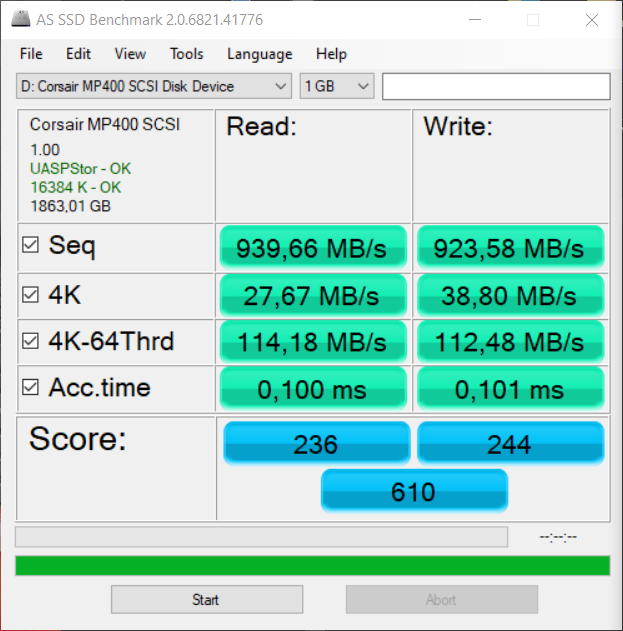

А это замер скорости в AS SSD Benchmark, Anvil’s Storage Utilities, а так же в ATTO Disk Benchmark. Всё в порядке. Показатели соответствуют заявленным.

Ugreen CM400 можно подключать не только к компьютеру/ноутбуку, но и к телефону, планшету или же телевизору. Если вдруг вашему гаджету не удастся обнаружить внешний накопитель, то не стоит винить в этом адаптер. Дело в том что SSD может быть отформатирован в файловую систему которая не поддерживается устройством. Наиболее распространенными файловыми системами является: NTFS, FAT32, exFAT и APFS. Разны гаджеты могут поддерживать лишь часть из этих ФС. Если к примеру вы хотите использовать внешний SSD с компьютером и телевизором, но телевизор не видит никакую файловую систему кроме как FAT32, то при помощи встроенных в Windows средств можно разделить SSD на несколько «дисков», каждый из которых будет отформатирован в нужную ФС. Здесь есть об этом можно узнать чуть более подробно.

Сравнение

У Ugreen есть несколько моделей двухпротокольных SSD M2 адаптеров. Я использую обозреваемый и Ugreen CM389. Ugreen CM389 построен на том же чипе RTL9210B и поддерживает такие же типы SSD накопителей, что и сабж. К отличительным особенностям CM389 можно отнести другой дизайн, металлические фиксаторы вместо резиновых, верхнее расположение светодиода, на несколько миллиметров большие габариты и скруглённые углы.

При заказе обозреваемого адаптера можно выбрать одну из трёх версий: SATA, NVMe и Dual Protocol. Если у вас SATA SSD, то вполне разумно купить версию адаптера предназначенного лишь для SATA накопителей – выйдет дешевле. NVMe версия мне показалась наименее интересной – так как она по цене практически сопоставима с Dual Protocol. Но если вем все же нужно что бы была поддержка только NVMe, то можно или заказать CM400 в версии NVMe или же купить CM578. Ugreen CM578 внешне очень похож на героя обзора, но отличается от него отсутствием Dual Protocol, более плотным силиконовым чехлом, термопрокладкой в комплекте и поворотными фиксаторами как у CM389.

Наиболее интересным конечно же является двухпротокольный. Он будет хорошим выбором даже если у вас имеется только NVMe SSD и нет SATA. Поддержка SATA явно будет не лишней (особенно если учесть то, что за нее придется доплатить всего лишь полтора доллара). Ну а если 10 Гбит для вас мало, то обратите внимание на такой 40 Гигабитный монстр. С ним скоростной SSD раскроется на полную силу, но и цена там впечатляющая.

Достоинства и недостатки

• Поддержка протоколов NVMe и SATA.
• Возможность быстрой замены накопителя.
• Хорошая комплектация.

• Крупные габариты

Очередной годный SSD адаптер от Ugreen. Возможно лучший из тех которые вышли из-под крыла данного производителя. У Ugreen есть ещё и куда более серьезный – с поддержкой Thunderbolt 3. Но из-за своей большой цены от относится к категории нишевых устройств, а вот Ugreen CM400 функциональный и народный.

Как подключить SSD M.2

Появление твердотельных накопителей стало следствием эволюции устройств хранения информации, поэтому немудрено было дальнейшее развитие технологии, обеспечивающей прямое соединение с материнской платой. В рамках текущей статьи мы расскажем, как подключить SSD M.2 к ПК.

Подключение твердотельного накопителя M.2

Подсоединить SSD спецификации M.2 к компьютеру можно не только по одноимённому разъёму. Как странно бы это не звучало, но коннект можно обеспечить практически всеми известными способами и по всем интерфейсам. Так что если вы хотите купить твердотельный накопитель М.2, но на вашей материнской плате нет нужного порта – не страшно, его удастся подключить и по PCI Express, и по SATA, и даже с помощью USB при дополнительном приобретении соответствующих переходников.

Способ 1: Прямое подключение

Самым эффективным способом соединения M.2 с материнской платой является прямое подключение через специальный разъём — это обеспечит самую высокую скорость, исключая лишние элементы, обеспечивающие совместимость соединения. Для того чтобы осуществить задуманное, выполните следующие действия:

Выключите компьютер и выкрутите болты, удерживающие правую крышку системного блока (этот шаг необходим для следующих двух способов, так что можете сделать это заранее).

Вы можете встретить и вертикальный разъём под M.2, в таком случае понадобится стойка, которая должна была идти в комплекте с материнской платой.

При включении компьютера SSD будет автоматически обнаружен, а вам останется его инициализировать и начать работу как с HDD, без дополнительных операций.

Способ 2: PCI Express-подключение

Если у вас нет разъёма под М.2 на материнской плате – не страшно. Очень вероятно, что на ней остались незадействованные слоты PCI Express, которыми можно воспользоваться в деле подключения SSD, но для этого нужно заранее приобрести переходник M.2 — PCI-E. Для самой процедуры подключения произведите ряд манипуляций:

1. Вставьте SSD в разъём на переходнике и зафиксируйте накопитель идущим в комплекте болтом.
2. Переведите фиксатор нужного вам слота PCI Express (а адаптер может быть под x4 и под x16, так что выбирайте слот внимательно), затем вставьте переходник с SSD и закрепите фиксатором при необходимости. Рекомендуется ставить накопитель выше или через одно гнездо ниже от видеокарты, чтобы выводимое от GPU тепло не влияло на ССД.

Имейте в виду, что есть целый ряд SSD M.2, которые поставляются сразу в специальном обрамлении под PCI Express прямо с завода, благодаря чему покупать переходник не потребуется. Особенность таких устройств в том, что розничные адаптеры снабжены несколькими гнёздами под разный форм-фактор M.2, так что вы можете купить любой диск и поставить его, возможно, использовав переходник для разных устройств. Заводские же решения лишены или крайне ограничены в такой функциональности, предлагая подсоединение плашки одного заданного размера (да и не факт, что другие модели, особенно от компаний-конкурентов, будут корректно работать в случае установки их в разъём).

Таким образом, вы можете установить даже несколько твердотельных устройств в систему, необходимы лишь переходники.

Способ 3: SATA-подключение

Даже при отсутствии разъёма и свободных слотов PCI Express всё ещё остается возможность альтернативного подключения накопителя. Скорее всего, на системной плате остались свободны несколько гнёзд SATA. Чтобы подключить SSD М.2 «традиционным» способом, сделайте следующее:

1. Приобретите соответствующий переходник SATA III на M.2. Вставьте твердотельный накопитель в разъём на переходнике на SATA.
2. Закрутите болт, фиксирующий диск, с обратной стороны адаптера.
3. Подключите SATA-кабель к разъёмам на переходнике.
4. Соедините кабель со свободным разъёмом SATA на материнской плате.

Так вы вставили SSD М.2, методом, не отличающимся от установки жёсткого диска.

Способ 4: USB-подключение

В случае если никаких свободных разъёмов на материнской плате не осталось, нужно переходить к наружным гнёздам, то есть USB-портам. Даже через них можно подключить SSD M.2, если сделать следующее:

1. Монтируйте твердотельный накопитель на плату переходника.
2. По возможности поместите плату с SSD в чехол и закройте его.
3. Вставьте кабель, идущий в комплекте, в переходник.
4. Другой конец кабеля вставьте в USB-разъём, желательно версии 3.0.

Кроме того, при наличии соответствующего кабеля и разъёма на материнской плате вы использовать соединение типа Type C – Type C:

Сперва соединяете кабель с переходником.

Так вы можете подключить SSD M.2, даже если у вас нет или не осталось иных, специальных гнёзд для соединения. Как видите, USB или даже Type-C с этим прекрасно справятся, единственная деталь, требующая повышенного внимания – нужно продумать место расположения устройства, чтобы тот не мешался, а соединение не оказалось случайно прервано.

Общая рекомендация: будьте внимательны при выборе переходников, потому как даже при возможности работы со всеми размерами SSD не все ключи подходят ко всем разъёмам. В спецификации адаптера уделите вниманию тому, какой тип ключа поддерживается. Это может «mSata», «B Key» или «M Key», а предупреждения на страничках переходников могут быть такими:

Дополнительно имейте в виду, что все способы подключения кроме прямого подсоединения испытывают воздействие эффекта «узкого горла». Под этим термином подразумевается ситуация, когда пропускная способность устанавливается на минимальном среди элементов подключения уровне. То есть даже если вы устанавливаете сверхбыстрый SSD спецификации M.2, скорость работы с данными будет диктоваться версией слота PCI Express или SATA и USB-разъёмов и кабелей подключения. Поэтому рекомендуем использовать версии интерфейсов PCI и USB не ниже 2.0, а лучше 3.0 и поколение III для SATA.

Мы рассмотрели, как подключить накопитель SSD M.2 к компьютеру. Для этого можно использовать выделенный разъём, что будет наиболее эффективным решением, но также доступны соединения с помощью PCI Express и SATA, что будет несколько хуже, но всё же приемлемо. Крайней мерой может стать даже коннект с помощью USB.

Обзор адаптера CM578 от Ugreen, для подключения NVMe SSD в формате M.2 к USB 3.1 gen2 порту

Думаю для многих не секрет, какого качества сейчас пошли как USB флэшки, так и MicroSD. Я столкнулся с проблемой надёжности таких изделий, имея всего несколько новых флэшек купленных в том году.
Порой требуется организовать быстрый и надёжный перенос данных с ПК, не взирая на стоимость такого решения, данное решение подходит для этого весьма хорошо.

SSD накопитель, подключенный через USB (работает как в USB 2.0 так и в USB 3.0 портах), автоматически определяется как в Windows 7 так и в Windows 10, без специальной установки каких либо драйверов, т.е по сути для пользователя ничем не отличается от привычной USB флэшки.
Так же, будучи отформатированным в NTFS, SSD накопитель на 500ГБ определяется смартфоном Meizu 16 (штатный софт), с возможностью как чтения данных так и записи данных на него.
Давайте проверим на что способен данный переходник, при установке быстрого SSD на 500ГБ.

Вместо вступления. Про современные флэшки.

Сначала была куплена USB флэшка SmatBuy, кажется на 32 гига, где изначально с завода скорость записи уже плясала от 512КБ/c до 2МБ/c, причём плясала очень интенсивно, и это всё при записи большого файла. Уже сейчас не помню, но спеки на запись даже вроде и не приводились производителем.
Её без проблем заменили как брак.

Далее, было две Micro SD флэшки от Netac на 16 гигов. Одна дешёвая (синяя) и вторая более скоростная (красная, с закосом под sandisk), в 2 раза дороже.
Так вот, та что в два раза дороже действительно была быстрее, но скорость записи была хоть и выше, но не ровная (скакала, хотя в синей всё было весьма ровно, и не сказать что прямо сильно медленно), и в конце концов после примерно двух перезаписей объёма флэшки (т.е записано всего 32ГБ), скорость записи начала плясать ещё сильнее, и затем флэшка вообще перестала определяться. Синяя работает до сих пор, на неё записано раза в 2 больше информации (но кто знает сколько её ещё отмерено гигабайт, так как такой объём записи не показатель даже для micro sd флэшек). Либо просто повезло, либо попалась старая партия, где память получше. В красную возможно поставили какую то отбраковку.

Кстати, тот же Samsung уже пару лет пишет на своих Micro SD, что они не предназначены для работы в видео регистраторах, то есть по идее тоже имеют очень низкий ресурс по перезаписи, из-за супер дешёвой Flash памяти (по крайней мере тех что распространены в продаже, мю есть и более живучие с конскими ценниками, но найти их будет проблематично).

Аналогичная, печальная ситуация и с USB флэшкой Adata C008 на 32 гига (не сказать что флэшка дешёвая, по сравнению с первыми двумя).
Но тут флэшка изначально была тормозная, скорость записи не превышала 8МБ/c. Стабильность скорости была средней, со скачками до 6-4МБ/c. Чтение было в районе 15МБ/с, т.е. даже возможности USB 2.0 она не забивала, и многие разумно скажут что флэшки купленные лет 10 назад были быстрее в разы чем это творение инженерной мысли в паре с маркетологами.
Да это так, ведь те флэшки были на MLC памяти, а теперь перед нами QLC память, имеющая малый ресурс перезаписи, и низкие скорости (а в флэшки ставят самые плохие микросхемы по сравнению с теми же SSD, хотя и в чисто китайские SSD сейчас чего только не ставят).

В общем перед нами, по сути одноразовый товар, и если раньше на флэшке было опасно хранить важные документы, то теперь в двойне. С другой стороны, если записывать по паре небольших документов Word или Excel на флэшку в месяц, то в принципе её хватит на долго, если изначально она не бракованная, как например в случае с флэшкой SmartBuy, описанном выше, там явно было что то не то с памятью изначально.

Так вот, вернёмся к флэшке Adata C008, чтобы записать весь объём флэшки (а это всего навсего менее 32ГБ после форматирования) с такой низкой скоростью, нужно очень долго ждать, почти полтора часа! Жесть как она есть. В общем девайс для тех кто имеет крепкие нервы и готов ждать.

Лично мне не понятно, зачем нужен такой объём, если записать фактически целиком ты ещё за раз не сможешь (просто надоест ждать), а если писать по стольку часто, то она откинется достаточно быстро.
Получается, что подходит флэшка только для варианта хранения каких то малоценных файлов (один раз записал и забыл), например фото, но это всё равно получается менее выгодно чем хранение даже на SSD (где хранение фото не самое выгодное решение), обладающем на порядок большей надёжностью.
Ну или можно использовать флэшку, в случае когда надо скинуть один раз фото и видео отснятые в отпуске на смартфон, где забилась память, а отпуск ещё не закончен, ведь её удобно брать с собой.

В моём случае, я записал на Adata C008 где то 200-300ГБ данных от силы, т.е перезаписал её менее 10 раз полностью, и в один момент при записи больших файлов, я как обычно ушёл от ПК, ведь ждать предстояло почти час, и вернувшись обнаружил что флэшка всё… В итоге, с помощью спец утилиты удалось определить контроллер флэшки, и далее скачать утилиту от китайских товарищей, позволящую в итоге после непонятных манипуляций оживить её, но уже с объёмом 16ГБ, вместо 32ГБ.

Почитал отзывы про аналогичные флэшки, купленные как раз в последние пару лет, всё сходится, надёжность и скорость почти везде низкая, сложно найти хорошую флэшку, хотя их предлагается огромная масса, но почти везде одно и тоже, 98% мусор, и выкинутые на ветер деньги как итог.
Разве что SanDisk, местами ещё выпускает товар более менее, но тут тоже всё под вопросом.

Приходит бокс в стандартной для Ugreen, аккуратной упаковке, с нанесёнными сзади спецификациями.


Как видим, у меня бокс рассчитанный только под NVMe SSD (М ключ), а есть ещё универсальный бокс, с поддержкой ещё и SATA M2.
Внутри мы видим собственно сам бокс, два коротких USB 3.0 кабеля, USB to Type-C и Type-C — Type-C.


Сам бокс для удобства захвата, облачён в силиконовую «накидку», которая ох как любит собирать пыль.

Толщина бокса не большая.

Установка накопителя очень простая, не требуется какой либо инструмент. На корпусе нужно нажать кнопку, после чего верх отделяется от подложки, где находится слот M2 и поворотный фиксатор. Так же в комплекте идёт толстая термопрокладка для отвода тепла от верха SSD на корпус.



В сборе, бокс выглядит весьма симпатично:

Цифры и возможности оборудования.

В качестве контроллера (моста USB to PCI-E), в боксе от Ugreen используется чип Realtek RTL9210 (USB\VID_0BDA&PID_9210&REV_2001).

Кстати, Windows 10 по умолчанию отключила кэширование записи для съёмного SSD, т.е. по окончанию записи на SSD, можно быть уверенным что данные уже лежат там в полном объёме. Единственное, я бы всё-таки подождал хотя бы пару минут, после окончания записи (особенно если она была интенсивной), и только после этого отключал SSD от ПК (лучше конечно делать это через «безопасное извлечение»), так как внутри накопителя может ещё производиться процесс сброса SLC кэша на TLC/QLC память, лучше завершить его штатно, несмотря на то что SSD по идее должен успеть корректно закрыть такую операцию, при потере питания (на полное завершение энергии конденсаторов может не хватить, а завершить частично перенос без последствий для файлов и ФС он обязан).

На моей материнке имеется всего лишь один порт USB 3.0, выводимый на фронт панель, и реализован он на контроллере VIA VL800 (PCI\VEN_1106&DEV_3483&SUBSYS_34831106&REV_01
)

Это не самый быстрый контроллер, и способен обеспечить лишь скорости до 5Гбит/с (режим USB 3.1 Gen 1) (а если он зацеплен к МП по шине PCI-E x1 gen2, то теоретический потолок по скорости будет 512 МБайт/с, в реальности ещё чуть менее).
Как реализовано подключение на МП я не знаю, и не знаю поддерживает ли контроллер от via, 3-ю версию PCI-E (сайт via данные не хочет предоставлять), и сколько точно линий берёт, но маловероятно что больше одной.

Спецификации моста Realtek RTL9210 можно увидеть на офф. сайте:ссылка
Отмечу что данный мост универсальный, и может обеспечивать работу как NVMe M2 SSD, так и SATA M2 SSD (6Гбит/c).
Заявлена скорость PCI-E линка 8ГТ/с, что соответствует 0,985 ГБайт/с (x1 gen 3), и есть ещё возможность получить 16ГТ/с, подключив вторую линию PCI-E (x2 gen 3), но вот только как её получить не понятно, ведь на другой стороне моста у нас USB 3.1 gen2 (а это скорости до 10Гбит/c), т.е. вторая линия будет задействована частично (и видимо это настраивается опционально), ведь скорость 10Гбит/c лишь немногим больше чем 0,985 ГБайт/с.
Контроллер нормально работает и с USB 2.0, обеспечивая скорость около 30МБ/с (всё что возможно снять с USB 2.0), но ток который может дать USB порт должен быть судя по всему выше 0.5А, т.е. чс прожорливым SSD может завестись не в каждом порту USB 2.0. На стареньком ноутбуке Dell D630, переходник с SSD завёлся нормально, и успеешно читал/писал данные.

В общем контроллер Realtek RTL9210 неплох, но для работы с мелкими 4к блоками будут играть роль ещё и задержки как PCI-E to USB контроллера в самом ПК, так и USB to PCI-E уже в контроллере моста, т.е. скорость с 4к блоками минимум в 2 раза упадёт относительно таковой скорости если бы SSD подключался напрямую к M2 слоту материнской платы.
Плюс у нас есть некая длина кабелей, около метра (порт-бокс и мп — порт на передней панели), так же увеличивающая задержки.

Если кто то не знал, то скорость работы именно с 4К блоками (рандом) более важна для быстродействия ОС и программ нежели циферки линейного чтения и записи больших блоков (она поможет лишь в ряде случаев).

Вот как выглядят данные по SSD Samsung 970 Evo Plus, подключенному через переходник, в Cristal Disk Info:

Как видим, SSD работает по протоколу NVMe, поверх USB Attached SCSI Protocol (UASP). Режим передачи не детектируется.
Кстати, не забываем обновить Cristal Disk Info, если SSD свежий а программа старая, иначе будет так:

Для сравнения, SSD Patriot P300, подключенный к МП через пассивный переходник PCI-E — M2, т.е. на прямую.

И это значительно более слабый SSD чем Samsung 970 Evo Plus, к тому же сильно забитый.

В качестве тестовых накопителей, в бокс будут установлены быстрые накопители: Intel Optane на 16ГБ (очень быстр при работе с мелкими 4К блоками на чтение) и SSD Samsung 970 Evo Plus на 500ГБ (так же весьма быстр при работе с 4К блоками, есть нормальные спеки на сайте Samsung).
Оба накопителя куплены на taobao. Optane б/у, но у него ресурс записи на порядок больше чем у SSD, а используют их обычно в качестве кэша в ноутбуках, поэтому он как новый.
Слабым местом при тестировании будет связка USB контроллер VIA VL800 — мост RTL9210, а так же задержки протокола USB 3.0 (так называемый USB 3.1 Gen 1), и задержки при передаче по 1м кабелю. Накопители с запасом перекроют возможности «транспорта».

Intel Optane


Из-за задержек, скорость Intel Optane по 4К чтению случайными блоками, урезалась примерно на порядок, и достигла результата сравнимого с захудалым SATA SSD.
По линейному чтению большого блока, мы видимо упёрлись в возможности VIA VL800, реализованного на конкретной плате, и получили всего 354МБ/c. В целом, это весьма неплохо для переносного накопителя.

SSD Samsung 970 Evo Plus 500ГБ

Тут данные по линейному чтению такие же (что не удивительно), но на запись он быстрее Intel Optane (хотя SSD может дать в разы больше скорости, опять USB контроллер от VIA режет скорость), так как слабое место Intel Optane это именно запись (но он всё равно по записи сильно быстрее QLC SSD, поэтому память 3D XPoint часто используют в качестве кэша для таких накопителей).

По 4к результат ощутимо печальнее чем у Intel Optane, на SSD возросшие задержки влияют сильнее, так как Intel Optane изначально более быстр по латентности памяти, поэтому задержка при работе в переходнике, у него нивелируется немного лучше.

Ещё отмечу, что тут тестировался уже на 40% заполненный накопитель, но тест производился после продолжительной паузы после записи, и на пустом накопителе данные были аналогичны, т.е. тут со стороны SSD был ещё огромный потенциал, даже не смотря на то что записывался тестовый блок 8ГБ, а не 1ГБ, как любят делать горе обзорщики и тестировщики, либо любители приукрасить реальную картину.

Кстати, есть у меня ещё более древний комп, с USB 3.0 внешним контроллером от NEC, там контроллер сидит на PCI-E x1 gen1, но с 4К блоками там картина ещё хуже, виной скорее всего более тормозная шина и иные драйвера под Windows 7.

Отмечу, что при интенсивной эксплуатации SSD Samsung 970 Evo Plus 500ГБ в боксе, при продолжительной записи (у меня была весьма жёсткая нагрузка), выяснилось что SSD перегревается (температура «за бортом» была около 27 градусов).

Вероятно, толстая силиконовая прокладка (комплектная) плохо отводит тепло от весьма горячего контроллера SSD, имеющего не такую большую площадь, относительно толщины прокладки и её теплопроводности на см2 (хотя он не маленький здесь).
Справедливости ради, вот данные с сайта Samsung касаемо потребления именно этого накопителя:

«Средняя потребляемая мощность: 5.8 Вт. *Максим: 9 Вт. (режим Burst) *Фактическое энергопотребление может зависеть от конфигурации системы»
Вероятно, контроллер кушает что то около 4Вт при такой скорости которую может прокачать мой USB контроллер, иначе не на каждом USB 3.0 порту оно бы завелось (0.9А ток согласно стандарту), не говоря уже про USB 2.0 (0.5А согласно стандарту, но часто около 1А), не забывая что сам мост от Realtek то же что то кушает.
Спеки с сайта Samsung: ссылка
С другой стороны, устанавливать один из быстрых накопителей от Samsung в бокс не совсем рационально, так как его скорость будет срезана в следствии задержек протоколов (даже если подавать доп питание например с USB 3.0 хаба), и если взять например тот же Patriot P300 на 256ГБ, не имеющий на борту отдельный кэш DRAM, обладающий более слабым контроллером (фактом то что памяти на борту у него в 2 раза меньше, пренебрежём, в плане потребления), то там почти в 2 раза меньше потребление, согласно спекам:

Потенциал у алюминиевого корпуса по охлаждению я думаю что ещё есть, возможно попробую позже поставить прокладку от arctic cooling, так как это одни их лучших прокладок по теплопроводности, но вот вопрос удастся ли найти такую же толстую прокладку как штатная в продаже ( с тонкой, SSD скорее всего не достанет до корпуса бокса).
Либо, в теории, можно попробовать через тонкую прокладку установить кусок меди во всю длину прокладки, тем самым сняв тепло и с относительно горячего контроллера самого SSD, и с чипов памяти, равномерно распределив его, и затем ещё с помощью одной тонкой прокладки отвести тепло уже на сам алюминиевый корпус, его площади должно хватить для эффективного отвода тепла.
SSD выглядит так:


В общем с охлаждением немного не продуманный момент, когда у вас горячий SSD. Можно сказать что при штатной системе охлаждения, надо искать подходящий SSD, и если взять менее горячий SSD то ситуация с температурами должна быть лучше.

Как видим, данное решение работает весьма хорошо, и обеспечивает скорости при линейном чтении вплоть до 350МБ/c (что очень хорошо для переносного USB накопителя, и на порядок превышает скорости самых быстрых USB 2.0 флэшек, а по записи, может превышать и в десятки раз), но это не придел, так как играют роль возможности USB контроллера материнской платы, котлрый в моём случае не самый лучший, и не может раскрыть весь потенциал связки SSD — бокс. Для раскрытия всего потенциала переходника, необходим USB контроллер с поддержкой USB 3.1 gen2.

При использовании такого накопителя, мы получаем высокую скорость как при работе с большими файлами, так и с мелкими (при этом скорость записи не сильно ниже скорости чтения, если используем хороший SSD, при записи больших файлов), и при этом имеем надёжность SSD накопителя, заявленный ресурс которого может быть как минимум на порядок выше чем таковой у USB Flash аналогичного объёма.
Так же, без проблем можно организовать накопитель объёмом 1ТБ и более, и это будет в разы быстрее, надёжнее, и ощутимо дешевле чем заводское решение.

Если мы используем накопитель небольшого объёма, например 128ГБ, то тут уже стоимость самого переходника становится соизмерима стоимости накопителя. При объёмах от 500ГБ переходник уже более выгоден, но и спектр задач для него, по моему мнению, уже более узок, то есть хотелось бы чтобы цена переходника была немного гуманнее, тогда такие устройства сыщут популярность в незаполненной нише надёжных, быстрых и относительно недорогих накопителей от 128ГБ, потеснив традиционные USB флэшки.

Второй момент, это то что при очень интенсивной работе с горячим накопителем (например закачка торрента, запись больших образов VM, интенсивные операции вввода/вывода 4к блоков), что в прочем бывает не часто, и немного противоречит сценарию использования таких устройств (в моём понимании), он может перегреваться при использовании штатной термопрокладки, что не приемлемо если мы хотим добиться максимальной стабильности и надёжности хранения данных. Вероятно, нужна её замена на более проводящую, либо применить вариант с куском меди, описанным мною выше. Либо просто необходимо использовать более холодный SSD.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Способы подключения SSD к ПК

Твердотельные накопители, обозначаемые английской аббревиатурой SSD, выпускаются несколько лет и постепенно заменяют HDD – традиционные жесткие диски. SSD не имеют движущихся деталей и отличаются существенно большим быстродействием и сроком службы, поэтому их применение в ПК позволит повысить производительность всей вычислительной системы.

Подключить SSD диск к компьютеру не так сложно, как многие думают.

Установка этих устройств не представляет особой сложности, поэтому многим пользователям будет интересен вопрос о том, как подключить SSD к компьютеру.

Подготовка диска

Перед покупкой и/или установкой твердотельного накопителя следует проработать 3 вопроса:

Крепление SSD внутри корпуса компьютера. Зависит от конструкции корпуса и форм-фактора диска.

Присоединение к информационной шине. Определяется совместимостью интерфейсов диска и материнской платы ПК. Может потребоваться переходник.

Подача электропитания. Зависит от наличия на блоке питания шлейфа и свободного разъема и его совместимости с коннектором диска.

Следует уделить особое внимание вопросу о том, как закрепить SSD: от этого зависит стабильная (без перегрева) работа девайса.

Установить SSD можно несколькими способами, зависящими от цели использования.

Как установить SSD вторым диском

Для установки дополнительного диска SSD подойдет не каждый десктоп. Так, еще сохранились машины с интерфейсом IDE для HDD. Даже если в таких системах имеется свободный шлейф IDE, добавить SSD нельзя из-за несовместимости интерфейсов и отсутствия соответствующих адаптеров. Это же относится и к машинам с интерфейсом SATA первого поколения.

Компьютеры, материнская плата которых имеет свободные разъемы SATA 3, годятся для подключения к системе SSD вторым диском. Интерфейс SATA 2 тоже годится, но его использование нецелесообразно из-за низкой скорости обмена, которая нивелирует все преимущества быстродействующего твердотельного накопителя. Альтернативой выступают сокеты высокоскоростной шины PCI-E, размещаемые на многих системных платах ПК.

Соответствующими разъемами оснащены SSD-накопители с форм-фактором 2,5 дюйма. Они выпускаются в корпусе, который размещается внутри системного блока на свободном месте в ложементах, рассчитанных на данный размер.

SSD можно установить на компьютер в качестве второго диска системы.

Если слоты 2,5 дюйма отсутствуют, то используют адаптер, позволяющий разместить SSD в отсеке, рассчитанном на HDD размером 3,5 дюйма. Некоторые накопители имеют адаптер в комплекте. ПК последних поколений оснащаются интерфейсом M.2, который предназначен для бескорпусных SSD с малыми форм-факторами.

Самостоятельное подключение к ПК

Чтобы установить SSD в компьютер, пользователь должен быть знаком с основными правилами техники безопасности и иметь навыки работы с отвертками, компьютерным крепежом и девайсами, чувствительными к воздействию электростатических разрядов (ESD). В связи с этим рекомендуется выполнять инструкции пошагово, не пропуская ни одной позиции.

Через разъем SATA

Установка ССД 2,5 дюйма в системный блок выполняется следующим образом:

Выключите ПК, вытащите вилку питающего кабеля из электросети 220 В. Снимите боковые стенки. Стенки крепятся к корпусу защелками и фиксируются винтами. Подержитесь за шасси компьютера, чтобы освободиться от статического электричества, или наденьте антистатический браслет.

Выберите место расположения накопителя SSD так, чтобы свободно дотянуться до него шлейфами электропитания и передачи данных SATA 3.

Шлейфы не должны подключаться внатяжку. Убедитесь, что провода лежат или висят свободно и не задевают лопасти вентилятора охлаждения центрального процессора. При необходимости аккуратно стяните шлейфы с другими внутренними кабелями пластмассовым хомутиком.

При подключении старайтесь не повредить разъемы как на системной плате, так и на SSD-накопителе. Сначала прикрутите корпус SSD к направляющим посадочного места, а затем подключайте шлейфы. Вставлять коннекторы следует без усилий. Если они не “заходят”, то переверните и попробуйте снова.

Поставьте стенки на место, закрепите и включите машину. Если операционная система нашла накопительное устройство, то теперь ему нужно присвоить букву и отформатировать с помощью системной функции “Управление дисками”.

Вызовите функцию управления дисками. Сделать это можно по-разному:

нажать клавиши Win + X и в открывшемся меню выбрать раздел управления дисками;

нажать Win + R и во всплывающем окне напечатать diskmgmt.msc;

кликнуть правой кнопкой мыши по пиктограммам “Мой компьютер” -> “Управление” -> “Управление дисками”.

Кликнув правой кнопкой по найденному системой SSD, присвойте ему букву, например E и отформатируйте как единый логический диск или несколько дисков.

К материнской плате

Такое подключение подходит для дисков с малыми размерами и с интерфейсом M.2, которым оснащены системные платы последних поколений, кроме самых дешевых. Накопители М.2 выпускаются без корпуса и представляют собой печатную плату с микросхемами, разъемом и отверстием под винт для крепления на системной плате. Форм-фактор таких SSD имеет формат wwll, где ww – ширина платы в миллиметрах, а ll – длина, например 2280, 2260 или 2240.

При подключении SSD к материнской плате можно столкнуться с отсутствием необходимых креплений.

Подключение к материнской плате наиболее надежно, поскольку отсутствуют шлейфы проводов информационной шины и питания.

Простое подключение через USB

Отключать и снимать крышки системного блока при подключении через порт USB не требуется. Необходимо только подобрать и приобрести плату адаптера с корпусом и разъемом, рассчитанным на размер и интерфейс накопителя. В некоторых случаях плата поставляется без защитного корпуса.

Диск аккуратно устанавливается в корпусе и фиксируется винтами. Теперь его можно подключать к внешним портам USB2.0/3.0 или Type C. Недостаток заключается в том, что быстродействие диска в данном случае существенно ограничено скоростью работы интерфейса USB.

В некоторых системных блоках порты USB, установленные на передней панели, имеют недостаточную глубину и подвержены “дребезгу” контактов. Включать накопитель в такие порты не рекомендуется из-за высокой вероятности выхода диска из строя при плохом контакте. Следует использовать порты USB на задней панели, без переходного кабеля, который чем длиннее, тем больше снижает скорость обмена данными.

Подключить SSD к ноутбуку или компьютеру можно через USB.

Использование PCI Express

При отсутствии свободных разъемов SATA накопитель с интерфейсом M.2 можно присоединить к шине PCI-E. Скорость ее работы выше, чем может обеспечить SATA, и сопоставима с характеристиками интерфейса M.2.

Предварительно следует приобрести плату адаптера с планкой для установки в слот расширения компьютера. На плате размещены разъем M.2, а также несколько отверстий для фиксации SSD с разными форм-факторами.

Перед установкой адаптера с диском компьютер следует обесточить и снять боковые крышки корпуса системного блока. При наличии в слоте расширения графической платы адаптер не следует размещать в соседних слотах во избежание перегрева. После размещения платы в разъеме PCI-E ее нужно зафиксировать винтом или защелкой, крышки поставить на место и включить питание.

PCI Express — это компьютерная шина, использующая протокол последовательной передачи данных.

Система должна найти накопитель. Остальные действия по программированию выполняются через раздел управления дисками ОС.

Как установить SSD в ноутбук

Ноутбуки, подходящие для установки в них SSD-накопителя, должны иметь интерфейсы SATA или M.2. Если шлейф SATA только один, то твердотельный накопитель придется устанавливать на место существующего HDD или в слот дисковода DVD. Толщина SSD не должна превышать 7 мм.

SSD на место дисковода

В современных условиях DVD-приводы часто оказываются бесполезными, в связи с чем на некоторых ноутбуках вместо них стоит заглушка. Интерфейс подключения дисковода такой же, как и для HDD, поэтому на его место можно установить твердотельный накопитель с соответствующим адаптером для одновременной работы с существующим жестким накопителем.

Перед началом работ компьютер нужно отключить от сети питания, затем найти на нижней панели винт, фиксирующий дисковод, и открутить его. Привод или его заглушку следует извлечь, а на освободившееся место поставить SSD и зафиксировать винтом.

Замена встроенного HDD

Установка нового накопителя на место старого подразумевает 2 варианта:

Устанавливаемый диск предварительно клонирован со старого с помощью десктопа.

ОС, например «семерка», будет инсталлирована на чистый SSD.

Физическое размещение выполняется следующим образом:

Отключите ноутбук от сети питания. Если аккумуляторная батарея съемная, то на время работ ее рекомендуется удалить.

Снимите панель HDD на нижней части корпуса.

Осторожно извлеките жесткий диск. Если возникнут сложности, необходимо ознакомиться с инструкцией производителя и/или поискать материалы в интернете.

Поставьте в освободившийся слот SSD, зафиксируйте его и закройте крышкой.

Включите ноутбук. Клонированный диск загрузит ОС в течение нескольких секунд.

Если новый диск чист, зайдите в BIOS, задайте загрузку со съемного носителя, например флешки с ОС, после чего произведите инсталляцию системы.

Дальнейшая настройка оборудования

В процессе работы требуется дополнительная настройка SSD. Чтобы производительность диска не упала со временем, нужно включить функцию TRIM.

Она информирует SSD о необходимости очистки неиспользуемых областей памяти перед записью следующей порции данных:

Клавишами Win + R вызовите окно “Выполнить”, напечатайте cmd, затем нажмите Enter.

Когда появится черный экран командной строки, введите строку fsutil behavior query disabledeletenotify.

Функция вернет параметр DisableDeleteNotify. Если он равен 0, то TRIM уже включена и дальнейших действий не требуется.

Если DisableDeleteNotify = 1, включите TRIM, задав fsutil behavior set disabledeletenotify NTFS 0 для SSD с файловой системой NTFS. Если диск имеет систему ReFS, то вместо NTFS в команде напечатайте ReFS.

При необходимости отключения функции TRIM вместо 0 задайте 1.

Твердотельный накопитель, в отличие от HDD, не нуждается в периодической дефрагментации файлов, поэтому ее следует отключить в окне “Оптимизация дисков”. Это окно вызывается нажатием Win + R и вводом во всплывающем окне dfrgui.

Отключение автоматической индексации файлов поможет продлить срок службы SSD. Чтобы сделать это, войдите в программу “Проводник”, вызовите окно свойств диска и снимите галочку в чекбоксе разрешения индексации.

Положительное влияние на производительность диска оказывает функция NCQ (англ. Native Command Queuing), которая запускается в окне свойств твердотельного накопителя, в разделе “Политика”. Эта функция обеспечивает одновременный прием нескольких запросов и их ранжирование в целях оптимального выполнения. Вызвать это окно свойств можно из раздела управления дисками.

Подключение ssd диска к компьютеру через usb

Почему Ноутбук на Windows 10 НЕ Видит Жесткий Диск или Внешний SSD по USB — Что Делать?

Практически каждый человек с целью развлечений или для работы использует персональный компьютер. Кроме ПК разработано немало компьютерных устройств, которые дополняют или расширяют его возможности. На жестком диске компьютера хранится информация, используемая пользователем при необходимости. Сегодня известно довольно большое количество способов хранения данных не только на жестком диске компьютера или ноутбука, но и на картах памяти, флешках, внешних SSD дисках.

Благодаря портативным запоминающим устройствам важная для пользователя информация будет храниться в надежном месте и при необходимости может быть использована. Особенно популярны в последнее время внешние HDD и SSD диски. Они удобные и простые в эксплуатации. Но часто происходят непредвиденные ситуации и пользователи сталкиваются с тем, что ноутбук не видит подключенный диск по USB или через так называемые «салазки». Что делать в таком случае? Какие есть способы решения проблемы?

Кстати, на wifika.ru мы уже разбирали проблему, когда Смарт ТВ не видит USB флешек, можете тоже прочитать.

Подготовка к подключению SSD

Решение о замене накопителя требует предварительной подготовки, которая заключается в программной части и физической установке винчестера. Большинство SSD выпускаются в формате 2.5 дюйма, что потребует подобрать место под монтаж нового диска. В случае модернизации ноутбука проблем не возникнет, так как штатный разъем точно подойдёт под формат SSD. Компьютер использует в работе диск размерами в 3.5 дюймов, что потребует подобрать место под установку. Для закрепления устройства в стандартный разъем нужен специальный переходник, который обеспечит фиксацию винчестера меньшего размера.

SSD гарантирует высокую скорость обмена данными и его установка в качестве системного наиболее целесообразна. В этом случае потребуется перенести операционную систему на твердотельный диск или установить её заново. Для клонирования используется стороннее ПО, которое позволяет быстро развернуть Windows на новом диске. Установка ОС займёт чуть больше времени, но даст возможность получить чистую систему.

Важно знать, что SDD не поддерживают устаревший интерфейс IDE и их установка на материнскую плату таким типом подключения невозможна. Воспользоваться конвертером IDE – SATA также бессмысленно, так как потери скорости работы диска будут огромны.

Установка SSD

Размеры твердотельных дисков позволяют выполнить их монтаж практически в любом месте стандартного корпуса компьютера. Наиболее правильно будет произвести установку в штатный отсек для HDD размером в 3.5 дюймов. Для реализации подобных задач потребуется выполнить такую последовательность работ:

1. Подготовить переходник для установки SSD, и проверить возможность закрепления в нём винчестера с помощью крепёжных винтов.
2. Выключить компьютер, и дождавшись его полного отключения, снять боковую панель или крышку, освободив доступ к винчестеру.
3. Установить салазки с твердотельным винчестером внутрь 3.5-дюймового отсека и закрепить их винтами.

Подготовка к работе с SSD в качестве логического диска

При включении компьютера с уже установленной операционной системой произойдёт автоматическая инициализация нового оборудования. Следует войти в настройки утилиты «Управление дисками» и отформатировать подключенный накопитель. При необходимости можно разделить диск на несколько частей, а также изменить размер кластера или букву диска. После выполнения этих операций и перезагрузки ПК диск готов к работе и его можно заполнять информацией.

Наиболее просто открыть консоль оснастки с помощью комбинации клавиатурных клавиш. Следует одновременно нажать клавиши «WIN» + «X», после чего выбрать в меню пункт «Управление дисками». Можно также воспользоваться комбинацией «WIN» + «R», и в появившемся окне ввести diskmgmt.msc, что даст аналогичный результат.

Данные операции можно выполнить и через меню настроек. Следует кликнуть правой кнопкой мыши на значке «Мой компьютер» и выбрать пункт «Управление» и перейти в «Управление дисками».

На клавиатуре не существует клавиши с обозначением «WIN», которая заменена стилизованным логотипом Windows, выполненном в виде окна.

Подготовка к работе с SSD в качестве загрузочного диска

Для установки или клонирования операционной системы потребуется зайти в BIOS. Для выполнения таких действий необходимо при включении компьютера нажать клавишу «Esc» или «F1» и выставить в настройках загрузку с SSD. Выбор клавиши для попадания в меню настроек BIOS зависит от конкретной модели ноутбука и это могут быть «F2», «F3», «F10», «F12» или «Del». Зачастую при включении ноутбука или компьютера на несколько секунд появляется информационное сообщение «BIOS setup press F1» или аналогичного содержания.

При возникновении трудностей с запуском этой микропрограммы следует воспользоваться инструкцией к ноутбуку или материнской плате ПК. Навигация в меню BIOS современных устройств выполняется с помощью компьютерной мыши. В остальных случаях следует воспользоваться клавиатурой выбрав кнопки с указателем в виде стрелки. Для выполнения настроек необходимо перейти в меню «Boot».

Там нужно выбрать пункт «Boot Device Priority», в котором выставить загрузку с установленного SSD.

При работе в BIOS следует обратить внимание на пояснения, размещенные в правой колонке. В этом разделе находится информация о клавишах, которые можно использовать и их назначение.

Сохранение введенных настроек выполняется с помощью клавиши «F10», после чего компьютер будет перезагружен. Далее можно приступать к установке Windows или воспользоваться ПО для клонирования образа системы на новый диск.

Вариант 2: использование контейнеров (по англ. BOX)

Примечание: BOX переводится с англ. как «коробка» (или контейнер).

Этот вариант хорош тем, что диск в нем более защищен (от пыли, влаги, вибраций, падений* и т.д.), и его можно использовать не только за домашним столом, но и брать с собой.

В принципе, таких контейнеров также много (купить можно в Китае или наших комп. магазинах), как и переходников: есть для SATA и IDE интерфейсов, как с доп. источниками питания, так и без оных.

BOX для подключения диска 3,5 дюйма к USB

При выборе такого контейнера : все что сказано в отношении переходника — здесь также актуально, плюс обратите внимание на еще одну деталь — толщину диска (это относится к 2,5″ дюймовым моделям)!

Дело в том, что в ноутбуках могут быть диски толщиной как в 9,5 мм, так и в 7 мм (их помечают, обычно, маркировкой slim (тонкие) ).

Так вот, если вы купите контейнер для тонкого накопителя (в 7 мм), то в него вы не сможете вставить диск, толщина которого будет выше.

Подготовка к подключению SSD

Решение о замене накопителя требует предварительной подготовки, которая заключается в программной части и физической установке винчестера. Большинство SSD выпускаются в формате 2.5 дюйма, что потребует подобрать место под монтаж нового диска. В случае модернизации ноутбука проблем не возникнет, так как штатный разъем точно подойдёт под формат SSD. Компьютер использует в работе диск размерами в 3.5 дюймов, что потребует подобрать место под установку. Для закрепления устройства в стандартный разъем нужен специальный переходник, который обеспечит фиксацию винчестера меньшего размера.

SSD гарантирует высокую скорость обмена данными и его установка в качестве системного наиболее целесообразна. В этом случае потребуется перенести операционную систему на твердотельный диск или установить её заново. Для клонирования используется стороннее ПО, которое позволяет быстро развернуть Windows на новом диске. Установка ОС займёт чуть больше времени, но даст возможность получить чистую систему.

Важно знать, что SDD не поддерживают устаревший интерфейс IDE и их установка на материнскую плату таким типом подключения невозможна. Воспользоваться конвертером IDE – SATA также бессмысленно, так как потери скорости работы диска будут огромны.

Установка SSD

Размеры твердотельных дисков позволяют выполнить их монтаж практически в любом месте стандартного корпуса компьютера. Наиболее правильно будет произвести установку в штатный отсек для HDD размером в 3.5 дюймов. Для реализации подобных задач потребуется выполнить такую последовательность работ:

1. Подготовить переходник для установки SSD, и проверить возможность закрепления в нём винчестера с помощью крепёжных винтов.
2. Выключить компьютер, и дождавшись его полного отключения, снять боковую панель или крышку, освободив доступ к винчестеру.
3. Установить салазки с твердотельным винчестером внутрь 3.5-дюймового отсека и закрепить их винтами.

Коммутация SSD выполняется с помощью SATA-кабелей, причем более широкий предназначен для питания, а маленький для обмена данными.

Подающий кабель идет непосредственно от блока питания и подключается в соответствующий разъём SSD.

SATA-кабель соединяет материнскую плату и твердотельный накопитель, причем разъём SATA 3 (он обозначен соответствующей подписью возле портов SATA на материнской плате) более предпочтителен для подключения.

Подготовка к работе с SSD в качестве логического диска

При включении компьютера с уже установленной операционной системой произойдёт автоматическая инициализация нового оборудования. Следует войти в настройки утилиты «Управление дисками» и отформатировать подключенный накопитель. При необходимости можно разделить диск на несколько частей, а также изменить размер кластера или букву диска. После выполнения этих операций и перезагрузки ПК диск готов к работе и его можно заполнять информацией.

Наиболее просто открыть консоль оснастки с помощью комбинации клавиатурных клавиш. Следует одновременно нажать клавиши «WIN» + «X», после чего выбрать в меню пункт «Управление дисками». Можно также воспользоваться комбинацией «WIN» + «R», и в появившемся окне ввести diskmgmt.msc, что даст аналогичный результат.

Данные операции можно выполнить и через меню настроек. Следует кликнуть правой кнопкой мыши на значке «Мой компьютер» и выбрать пункт «Управление» и перейти в «Управление дисками».

На клавиатуре не существует клавиши с обозначением «WIN», которая заменена стилизованным логотипом Windows, выполненном в виде окна.

Подготовка к работе с SSD в качестве загрузочного диска

Для установки или клонирования операционной системы потребуется зайти в BIOS. Для выполнения таких действий необходимо при включении компьютера нажать клавишу «Esc» или «F1» и выставить в настройках загрузку с SSD. Выбор клавиши для попадания в меню настроек BIOS зависит от конкретной модели ноутбука и это могут быть «F2», «F3», «F10», «F12» или «Del». Зачастую при включении ноутбука или компьютера на несколько секунд появляется информационное сообщение «BIOS setup press F1» или аналогичного содержания.

При возникновении трудностей с запуском этой микропрограммы следует воспользоваться инструкцией к ноутбуку или материнской плате ПК. Навигация в меню BIOS современных устройств выполняется с помощью компьютерной мыши. В остальных случаях следует воспользоваться клавиатурой выбрав кнопки с указателем в виде стрелки. Для выполнения настроек необходимо перейти в меню «Boot».

Там нужно выбрать пункт «Boot Device Priority», в котором выставить загрузку с установленного SSD.

При работе в BIOS следует обратить внимание на пояснения, размещенные в правой колонке. В этом разделе находится информация о клавишах, которые можно использовать и их назначение.

Сохранение введенных настроек выполняется с помощью клавиши «F10», после чего компьютер будет перезагружен. Далее можно приступать к установке Windows или воспользоваться ПО для клонирования образа системы на новый диск.

Замена HDD на SSD в компьютере

Не рекомендуется заменять HDD на SSD, лучше поставить два диска параллельно. Если речь идет о ноутбуке, то там вас ограничивает пространство внутри самого ноута. Десктопный компьютер же в любом корпусе имеет достаточно места для установки 2, 3 и более накопителей.

Главное – поставить систему, игры и программы на SSD, а HDD оставить своеобразным складом всего, что нужно вам не так уж часто. Это могут быть фотографии, фильмы, сериалы. HDD легко справляются с Torrent’ами, не боятся большого количества перезаписей. SSD в этом плане как спортивные машины, они очень быстрые, ими приятно пользоваться, но в плане надежности они уступают старым добрым механическим девайсам.

Не то чтобы SSD норовит постоянно сломаться и испортить ваши данные, нет. Даже самый дешевый твердотельный накопитель порадует вас высокой скоростью на долгие годы. Но лучше его поберечь.

Установка диска и что для этого нужно

Скажу сразу, что установка твердотельного диска не сильно отличается от установки HDD («винчестера» или «жесткого диска», как принято еще их называть). А если и отличается, то представляет собой менее требовательный вариант установки. Почему? Потому как диски SSD:

• в отличии от HDD не имеют подвижного крутящегося элемента;
• в силу своей конструкции не греются и не шумят;
• меньше по размеру (2,5 дюйма против стандартных 3,5 дюймов HDD);
• более прочные и менее капризные к механическим повреждениям.

В комплект некоторых SSD вместе с диском входит специальная переходная панель с 2,5 на 3,5 дюйма (металлическая или пластиковая), который предназначается для установки диска в стандартный отсек для HDD. Существуют переходники и с 2,5 на 5,25 дюймов, в том случае, если мы захотим устанавливать новый диск в слоты для CD/DVD приводов. В некоторых современных компьютерных корпусах производители стали предусматривать специальные слоты под SSD. Если же такой слот не предусмотрен, переходника в комплекте нет или все дисковые отсеки (слоты) заняты, можно расположить наш SSD диск в любом удобном месте внутри системного блока. Закрепить диск можно, используя, например, простые виниловые хомуты.

Липкие ленты или двухсторонние скотчи использовать не рекомендуется – такое крепление надежным не будет.

1. отключаем питание компьютера;
2. снимаем боковую панель системного блока;
3. достаем свой новый SSD диск из коробки. *Замечу, что если диск принесен с холода, то нужно дать ему нагреться до комнатной температуры. Упаковку (на всякий случай) сохраняем;
4. Выбираем место установки SSD, закрепляем его, подключаем к материнской плате кабели SATA. Стараемся использовать шлейф SATA 3 6 ГБ/сек, но если у вас SATA 3 порты и шлейфы отсутствуют, то можно подключать обыкновенным SATA шлейфом к портам SATA .

Максимальное быстродействие SSD накопителя будет обеспечиваться при его подключении к разъёму SATA 3.0 и выше со скоростью до 6 ГБ/сек. На плате он, как правило, отличается от других чёрным цветом и соответствующей маркировкой. При отсутствии каких-либо обозначений для SATA 3.0 стоит ознакомиться с документацией на материнскую плату.

Затем подключаем питание от блока (БП), закрываем системный блок и запускаем компьютер.

SSD диски плохо переносят перегрев. Поэтому при установке нового SSD накопителя нелишним будет позаботиться и об апгрейде систем охлаждения. Можно установить для этого, например, простейший дополнительный вентилятор в боковых частях системного блока. Данный ветродуй отлично охладит не только наш новый SSD диск, но и обычный винчестер.

Контейнер (внешний бокс) USB 3.0 -> SATA

Очень удобное приспособление для быстрого подключения накопителей. Есть множество различных моделей, отличающихся между собой как внешним исполнением, так и используемым мостом. Бывают в закрытом и полуоткрытом корпусе из пластика или металла. Есть модели как для 2.5-дюймовых накопителей, так и 3.5-дюймовых винчестеров. Подключение к компьютеру осуществляется, как правило, посредством USB 3.0.

В продаже можно встретить так называемые «внешние накопители» — это есть не что иное, как контейнер (внешний бокс) с установленным накопителем под собственной маркой. Вот только накопители там стоят не всегда удачные и разобрать их проблематично.

Компьютер или ноутбук не видит SSD диск

Если компьютер не видит SSD диск, то возможно неправильно настроен BIOS для твердотельного накопителя. Для проверки корректной работы необходимо зайти в базовую систему устройства во вкладку Advanced→ SATA Mode и посмотреть, какой режим установлен, если там выставлен режим IDE, то его нужно заменить на ACHI и сохранить изменения. Такой же принцип настройки BIOS действует, сели не видит SSD и ноутбук.

Ещё одной причиной, по которой компьютер не видит SSD диск может быть в самом твердотельном накопителе, если он б/у или не правильно хранился. Проверить его исправность можно на другом PC. Не видеть внутренний накопитель гаджеты могут из-за отошедшего или слабо воткнутого шлейфа с SATA интерфейсом. Для устранения неполадки придётся заново разбирать технику. Если всё проверено и в рабочем состоянии, то причина может лежать в устаревшем BIOS, требующий обновление.
