Как снять дефлектор воздуховода форд фокус 2

КАК СНЯТЬ ДЕФЛЕКТОР ВОЗДУХОВОДА ФОРД ФОКУС 2 РЕСТАЙЛИНГ

Чтобы снять дефлектор воздуховода на Форд Фокус 2 рестайлинг, вам нужно:

1. Открыть капот. Найдите уголок правой стороны кузова, прямо за фарой.

2. Отсоедините жгут проводов (если имеется) и выньте два шурупа, которые крепят фару.

3. Снимите переднюю фару, просто придавив ее в сторону и потащив вперед. Не надо отсоединять провода от фары.

4. Отверните три шурупа, которые держат дефлектор воздуховода вместе с кузовом автомобиля.

5. Теперь вы можете удалить дефлектор воздуховода.

Замена системы впуска (Форд Фокус 2 дорестайлинг)

Накладки на воздуховоды Форд Фокус 2 рестайлинг, снятие воздуховодов

ФОРД ФОКУС 2.Как разобрать дефлекторы воздуховод в салоне и снять кольца.

Как снять дефлектор воздуховода форд фокус 2 рестайлинг

Автомобиль Ford Focus 2 может быть оборудован либо системой отопления и вентиляции, либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему отопления и вентиляции входят фильтр очистки наружного воздуха, отопитель, вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, к вентиляционным отверстиям в каркасе панели приборов для подачи воздуха к ногам водителя и пассажиров, а также подается к ногам пассажиров заднего сиденья. Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением, вентиляцией и кондиционированием. Блок управления установлен на центральной консоли панели приборов.

Расположение воздухозаборника на щитке передка

Наружный воздух для вентиляции салона при движении автомобиля попадает в машину через щели воздухозаборника под ветровым стеклом на щитке передка и далее поступает в корпус отопителя.

Элементы отопителя и кондиционера Форд Фокус 2:
1 — трос регулятора температуры воздуха;
2 — трос регулятора распределения потоков воздуха;
3 — корпус вентилятора;
4 — отверстие для поступления наружного воздуха;
5 — подводящий патрубок радиатора отопителя;
6 — отводящий патрубок радиатора отопителя;
7 — отводящий патрубок испарителя;
8 — подводящий патрубок испарителя;
9 — крышка радиатора отопителя и испарителя системы кондиционирования

Корпус отопителя установлен за центральной консолью и крепится к панели приборов и каркасу панели приборов.
В корпусе отопителя установлены: фильтр очистки наружного воздуха (салонный фильтр); вентилятор отопителя; регулятор скорости вращения электродвигателя вентилятора; распределительные заслонки, направляющие потоки воздуха к определенным зонам; радиатор отопителя, соединенный шлангами с системой охлаждения двигателя, через который постоянно циркулирует охлаждающая жидкость.
Нагрев воздуха осуществляется за счет тепла охлаждающей жидкости двигателя, циркулирующей по трубкам радиатора отопителя.

Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя.
Интенсивность подачи воздуха в салон автомобиля, определяется скоростью вращения вентилятора.
На автомобиле, не оборудованном системой климат-контроля, электродвигатель вентилятора может вращаться с четырьмя различными скоростями.

Расположение корпуса отопителя и кондиционера (для наглядности показано на демонтированном основании панели приборов со снятой крышкой радиатора отопителя и испарителя):
1 — каркас панели приборов;
2 — фильтр очистки наружного воздуха (салонный фильтр);
3 — испаритель системы кондиционирования;
4 — радиатор отопителя

Распределение потоков воздуха в салоне осуществляется регулятором распределения потоков воздуха, расположенным на блоке управления и тросом связанным с заслонками.
Управляя заслонками, можно направлять потоки воздуха через воздуховоды к центральным и боковым дефлекторам на панели приборов, к нижним вентиляционным отверстиям — по воздуховодам на каркасе панели приборов, а также к решеткам обдува стекол, расположенным в панели приборов.

Клапаны, расположенные под задним бампером

Из салона воздух выходит наружу через клапаны, установленные за боковинами заднего бампера.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха, при движении автомобиля по задымленным, запыленным участкам дороги, служит система рециркуляции воздуха.

Заслонки включения режима рециркуляции воздуха расположены в корпусе вентилятора

При нажатии на кнопку включения режима рециркуляции воздуха заслонки системы рециркуляции перекрывают доступ наружного воздуха в салон автомобиля и воздух в салоне начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.

Система кондиционирования воздуха Форд Фокус 2:
1 — конденсатор;
2 — компрессор;
3 — ресивер;
4 — датчик давления хладагента в трубопроводе высокого давления;
5 — датчик давления хладагента в трубопроводе низкого давления;
6 — испаритель;
7 — трубопровод низкого давления;
8 — трубопровод высокого давления;
9 — клапаны для заправки и выпуска хладагента

Часть автомобилей комплектуется системой кондиционирования воздуха. Система предназначена для снижения температуры и влажности воздуха в салоне. Система кондиционирования включается нажатием кнопки выключателя кондиционера, расположенной на блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя.

Испаритель кондиционера Форд Фокус 2

Компрессор кондиционера Форд Фокус 2 с электромагнитной муфтой

Компрессор кондиционера установлен с правой стороны блока цилиндров двигателя под насосом гидроусилителя рулевого управления. Привод компрессора осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов. В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам электронного блока управления двигателем (ЭБУ).

Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентилятора системы охлаждения. При этом хладагент переходит из газообразного состояния в жидкое. Далее жидкий хладагент под высоким давлением поступает непосредственно в испаритель, где хладагент переходит из жидкого состояния в газообразное. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется. На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования. На трубопроводах высокого и низкого давления установлены датчики давления хладагента. Датчики давления выдают сигналы ЭБУ, который управляет электровентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля.
Кроме того, по сигналам датчиков давления ЭБУ выключает компрессор кондиционера при слишком низком или высоком давлении хладагента в системе. Хладагент в системе кондиционирования находится большей частью под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать его попадания в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении. При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем. Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах.

Расположение воздуховодов на каркасе панели приборов:
1 — воздуховоды к решеткам обдува стекол;
2 — воздуховод к ногам водителя;
3 — отверстия к центральным дефлекторам;
4 — воздуховоды к ногам задних пассажиров;
5 — воздуховод к ногам переднего пассажира

В автомобиле я пользуюсь держалкой для телефона, которая крепится на дефлектор, скажу Вам, очень удобная вещица, по сравнению с липучкой на стекло.

Заехав на мойку, решил сделать комплексную, так вот, выехав с мойки я увидел что мое крепление телефона поставлено в дефлектор кверх (!) ногами (как можно было его снять и поставить наоборот, ума не приложу :D). Сразу же захотелось поставить нормально, но не тут то было, мойщик впихнул крепление в дефлектор по самый не балуй, и вытащить его получилось, приложив усилие.

В итоге, в самом дефлекторе вылетели из креплений все 4 (!) внутренние вертикальные направляющие потока, а также металлическая планка (она буквально застряла в дефлекторе), которая держит горизонтальные направляющие. По факту, управлять дефлектором стало невозможно, так как ничего не двигалось.

Приехав домой, решил разобрать дефлектор и, по-возможности, починить.

1. Снимаем декоративную накладку дефлектора, нужно быть аккуратнее, там 4 клипсы, в итоге одну я все-таки сломал.

2. Поддеваем шлицевой отверткой дефлектор (я поддевал сбоку) и тянем на себя. Дефлектор легко вынимается.

3. Пользуясь случаем, протер дефлектор внутри, как оказалось, там очень много пыли(

4. Вытаскиваем горизонтальные направляющие потока (не забываем про металлическую планку, у меня она чуть не провалилась в коллектор), очень аккуратно, крепления маленькие и хлипкие

5. Верхние крепления вертикальных направляющих вставляем в имеющиеся пазы (обведены красным)

6. Собираем горизонтальные направляющие с помощью планки. Самым сложным оказалось удержать эту «конструкцию» для дальнейшего действия

начинаем сбор со второй сверху направляющей, так как в ней 2 паза для планки, в остальных — по одному

7. Вставляем получившуюся «деталь» в дефлектор, предварительно зацепив усики центральной направляющей к внутренней вертикальной. Защелкиваем крепления горизонтальных направляющих по бокам

8. Вставляем собранный дефлектор на свое законное место

9. Одеваем декоративную накладку

Вот в принципе и все, надеюсь кому то данная информация будет полезной, всем удачи и ровных дорог!

Всем привет! Пришла весна и некоторые части нашего города стали похожи на Венецию :)) В связи с этими событиями было решено проапгрейдить воздухозабор, чтобы не словить гидроудар. Заказал я значит весь комплект от рестайла, включая верхний дефлектор радиатора, его все ставят от МЕЖрестайла, но стоит он как золотой, поэтому я просто доработал рестайловский.

Процесс разбора весьма прост, все снимается без малейших усилий.

Далее, когда все старые атрибуты скинуты, нужно наметить и просверлить отверстия под гнутый воздуховод. Слева отверстие совпадает (рассверливаем на 5), справа сверлим новое.

После установки «гуся» сверлим еще одно отверстие под доп. дефлектор, если вы конечно его приобрели))

Устанавливаем новый фильтр UFI, по отзывам очень хороший.

Осталось доработать дефлектор радиатора. Его просто запиливаем по сгибу

Ну и конечный результат

Многие вообще не ставят длинный воздуховод, обуславливая это тем, что он не нужен. Некоторые даже ощущают приход целого табуна коней под капотом!)) Все это полный бред, только фильтр быстрее загаживается.

Изменения в поведении машины:
Все работает так же ровно как и до этого. Хотя впуск все равно стал много короче и холоднее, что уже очень хорошо. Плюс ко всему, теперь можно не так трястись проезжая озера на дорогах, коих у нас не мало)))

Старый комплект (короб, патрубок, дефлектор, резонатор, крепления) в продаже!

Ключом Torx T-30 отворачиваем три самореза крепления щитка к нижней рамке радиатора.

Ключом Torx T-30 отворачиваем два самореза крепления щитка радиатора к правому подкрылку.

Аналогично отворачиваем саморезы с левой стороны.

Крестообразной отверткой отворачиваем три самореза крепления щитка радиатора к переднему бамперу.

Сдвигаем щиток назад, выводя его из двух держателей на переднем бампере…

Устанавливаем щиток радиатора Форд Фокус 2 в обратной последовательности.

Снятие щитка радиатора Ford Focus 2

Карта Сайта

Первоисточник контента — WiKi сайта журнала «За Рулём»

Приехав домой, решил разобрать дефлектор и, по-возможности, починить.

2. Поддеваем шлицевой отверткой дефлектор (я поддевал сбоку) и тянем на себя. Дефлектор легко вынимается.

3. Пользуясь случаем, протер дефлектор внутри, как оказалось, там очень много пыли(

5. Верхние крепления вертикальных направляющих вставляем в имеющиеся пазы (обведены красным)

начинаем сбор со второй сверху направляющей, так как в ней 2 паза для планки, в остальных — по одному

8. Вставляем собранный дефлектор на свое законное место

9. Одеваем декоративную накладку

Вот в принципе и все, надеюсь кому то данная информация будет полезной, всем удачи и ровных дорог!

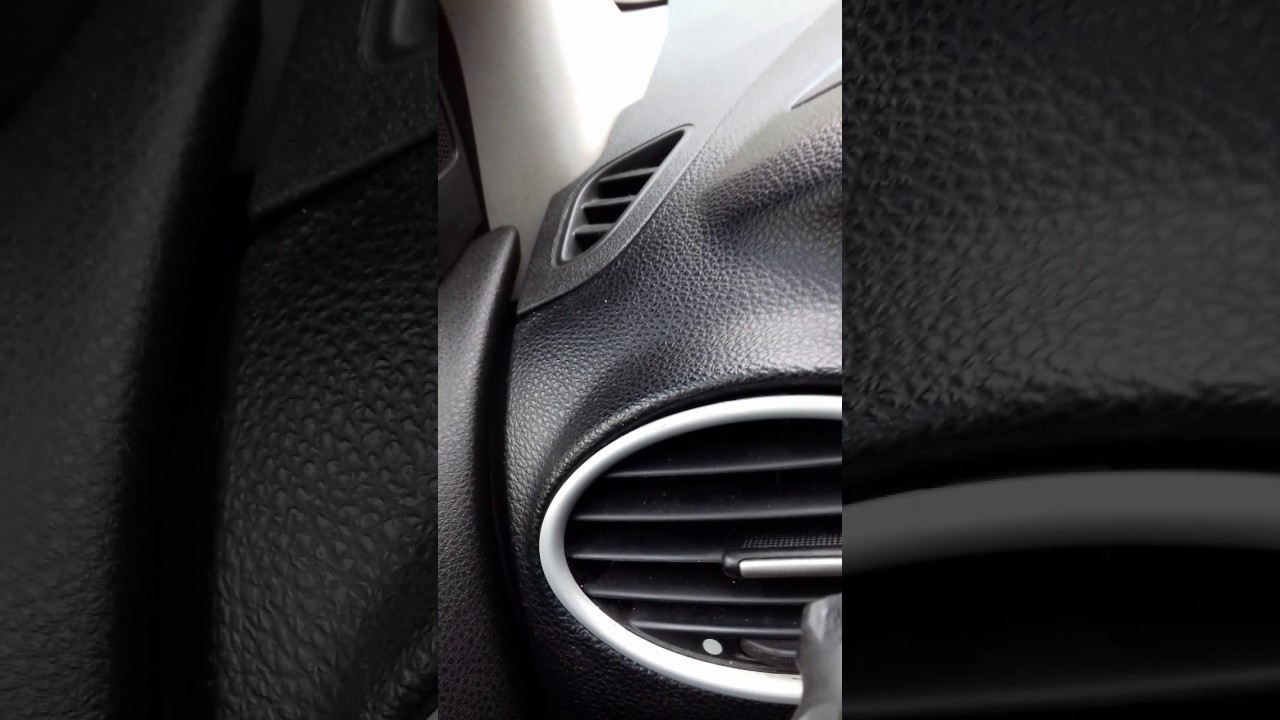

Шаг за шагом: Как снять воздуховод на Форд Фокус 2

Как снять воздуховод на Форд Фокус 2 - Шаг за шагом руководство

Процесс снятия воздуховода на Форд Фокус 2 несложный, но требует некоторых навыков и инструментов. В этой статье я поделюсь с вами пошаговой инструкцией о том, как выполнить эту задачу.

Подготовительные действия

Перед тем как приступить к снятию воздуховода, вам понадобятся следующие инструменты:

Отвертка;
Ключи разных размеров;
Набор торцевых головок.

Убедитесь, что у вас есть все необходимое перед началом работы.

Шаги по снятию воздуховода

1. Откройте капот автомобиля и найдите воздуховод, который вы планируете снять. Он обычно находится между воздушным фильтром и двигателем.

2. Ослабьте зажимы, которые держат воздуховод на месте. Это могут быть зажимы в виде хомутов или крепежных винтов. Используйте соответствующие инструменты для ослабления зажимов.

3. Отсоедините воздуховод от воздушного фильтра, аккуратно открутив зажим. Убедитесь, что воздуховод успешно отделен от фильтра.

4. Отсоедините воздуховод от двигателя. Возможно, вам придется открутить несколько винтов или гаек, чтобы освободить воздуховод. Будьте осторожны и следите, чтобы не повредить другие детали двигателя.

5. Теперь, когда воздуховод отделен от автомобиля, вы можете снять его полностью. Обычно он просто вытаскивается из места, но иногда могут быть дополнительные крепления, которые нужно снять.

Полезные советы при снятии воздуховода

1. Перед тем как начать снимать воздуховод, рекомендуется сделать фотографии или записать видео, чтобы запомнить положение и крепления. Это поможет вам легко собрать все обратно позже.

2. Используйте правильные инструменты для каждого шага процесса. Это поможет вам избежать непредвиденных поломок и повреждений.

3. Если вы не уверены в своих навыках, лучше обратиться к профессиональному автомеханику. Он сможет выполнить задачу быстро и безопасно.

Заключение

Снятие воздуховода на Форд Фокус 2 несложная задача, но требует аккуратности и правильного подхода. Следуйте нашей инструкции, используйте правильные инструменты и будьте осторожны. Если у вас возникнут сомнения, всегда лучше обратиться к профессиональному специалисту.

Желаю вам успеха в выполнении этой задачи и хороших поездок на вашем Форд Фокус 2!

Замена дефлектора воздуховода Ford Focus 2: пошаговая инструкция и полезные советы

Дефлектор воздуховода играет важную роль в обеспечении комфортного воздушного потока в салоне автомобиля. Но со временем он может выйти из строя, что может привести к неприятным последствиям. В данной статье мы расскажем о том, как самостоятельно заменить дефлектор воздуховода на автомобиле Ford Focus 2.

Шаг 1: Подготовка

Перед началом работы необходимо подготовить необходимые инструменты и материалы. Вам понадобятся отвертка, нож, новый дефлектор воздуховода и, при необходимости, клей для крепления деталей. Также рекомендуется иметь инструкцию по замене дефлектора, которую можно найти в руководстве пользователя автомобиля.

Шаг 2: Снятие старого дефлектора

Прежде чем приступить к снятию старого дефлектора, необходимо выключить систему кондиционирования и отключить аккумулятор автомобиля. Затем аккуратно отсоедините дефлектор от воздуховода, используя отвертку или нож. Если дефлектор крепится с помощью клея, следует аккуратно отделить его от поверхности автомобиля.

Шаг 3: Установка нового дефлектора

Перед установкой нового дефлектора необходимо проверить его соответствие размерам и форме оригинального дефлектора. Если дефлектор не предусматривает дополнительной фиксации, просто установите его на воздуховод и убедитесь, что он надежно фиксируется. Если же дополнительная фиксация необходима, используйте клей или другие рекомендуемые средства для крепления дефлектора.

Не забывайте следовать рекомендациям производителя и держателей автомобилей Ford при выполнении любых ремонтных или заменительных работ на автомобиле. В случае возникновения затруднений или непонятных моментов, рекомендуется обратиться за профессиональной помощью.

Шаг 4: Проверка

После установки нового дефлектора воздуховода следует проверить его работоспособность. Включите систему кондиционирования и убедитесь, что воздушный поток направляется туда, куда нужно. Если все работает исправно, значит замена дефлектора прошла успешно.

Следуя этой пошаговой инструкции, вы сможете легко заменить дефлектор воздуховода на автомобиле Ford Focus 2. Здесь были описаны основные этапы процесса, однако рекомендуется обратиться к конкретной инструкции в руководстве пользователя автомобиля для получения подробных указаний и предостережений. Помните, что правильное выполнение ремонтных работ — залог безопасной и комфортной эксплуатации вашего автомобиля.

Как заменить дефлектор воздуховода на автомобиле Ford Focus 2

Дефлектор воздуховода является важной деталью в системе вентиляции автомобиля. Если дефлектор стал поврежден или не работает должным образом, его следует заменить. В данной статье мы рассмотрим пошаговую инструкцию по замене дефлектора воздуховода на автомобиле Ford Focus 2. Следуйте этим шагам, чтобы успешно выполнить замену.

Соберите необходимые инструменты для замены дефлектора. Вам понадобятся: отвертка, плоскогубцы.
Включите автомобиль и установите руль в исходное положение.
Откройте воздуховоды на панели передней панели.
С помощью плоскогубцев аккуратно извлеките старый дефлектор из воздуховода. Будьте осторожны, чтобы не повредить пластиковые детали.
Установите новый дефлектор воздуховода в отверстие, аккуратно вставляя его. Убедитесь, что дефлектор правильно защелкнулся.
Проверьте работу нового дефлектора, изменяя направление потока воздуха.
Закройте воздуховоды на панели передней панели.

Процесс замены дефлектора воздуховода на автомобиле Ford Focus 2 достаточно простой и займет у вас немного времени. Убедитесь, что вы внимательно следуете этой инструкции и делаете все с осторожностью, чтобы не повредить другие детали автомобиля. Если у вас возникнут затруднения или вопросы, рекомендуется обратиться к профессионалам или к авторизованному сервисному центру Ford.

Пошаговая инструкция

Замена дефлектора воздуховода на автомобиле Ford Focus 2 может потребовать некоторых навыков и инструментов. Если у вас нет опыта в автомобильном ремонте, рекомендуется обратиться к профессионалам.

Перед началом работы убедитесь, что двигатель автомобиля остыл и автомобиль находится на ровной поверхности.
Откройте капот и найдите воздуховод, который нужно заменить.
С помощью отвертки или другого подходящего инструмента, откройте крепления дефлектора воздуховода.
Аккуратно отсоедините старый дефлектор от воздуховода.
Проверьте новый дефлектор на соответствие модели и установите его на воздуховод.
Закрепите новый дефлектор с помощью крепежных элементов, которые были использованы для старого дефлектора.
Убедитесь, что дефлектор надежно закреплен.
Закройте капот автомобиля и проверьте работу воздуховода, убедившись, что новый дефлектор функционирует правильно.

Во время замены дефлектора следует быть осторожным и аккуратным, чтобы не повредить другие детали автомобиля. Если у вас возникнут затруднения или сомнения, лучше обратиться к специалистам.
