Where is the OBD2 port in my Citroen C4 (2004 — 2010)
All vehicles are equipped with an OBD port to which you can connect your klavkarr diagnostic case. Sometimes, the most difficult thing is to find this port! In order to save you time, we have made available (for free) the information uploaded by our community of tens of thousands of users.
Since the implementation of the OBD standard, each vehicle has a standard 16-pin connector, as described on our OBD presentation page.
The norm states that the port must be located inside the vehicle passenger compartment. Depending on the make and model, it may or may not be easy to locate.
Use our search engine below to locate your OBD2 port!
Citroen
OBD connector location for Citroen C4 (2004 — 2010)
You will find below several pictures which will help you find your OBD connector in your car.
The connector is under the ashtray in the central console
Remove the ashtray by slidding it to the top
OBD2 diagnostics port
Those pictures were sent by Outils OBD Facile
Thank you for your contribution
- Abarth
- Acura
- Alfa Romeo
- Alpine
- Aston Martin
- Audi
- BAW
- BMW
- BYD
- Bentley
- Brilliance
- Buick
- CFMOTO
- Cadillac
- Caterham
- Changan
- Changhe
- Chery
- Chevrolet
- Chrysler
- Citroen
- Cupra
- DAF
- DR
- DS
- Dacia
- Daewoo
- Daihatsu
- Datsun
- Dodge
- Dongfeng
- Ducati
- Ferrari
- Fiat
- Ford
- Foton
- GAZ
- GMC
- Geely
- Great Wall
- Holden
- Honda
- Hummer
- Hyundai
- Infiniti
- Iran Khodro
- Isuzu
- Iveco
- JAC
- JMC
- Jaguar
- Jeep
- Kia
- King Long
- Lada
- Lamborghini
- Lancia
- Land Rover
- Lexus
- Lifan
- Lincoln
- MAN
- MG
- MVM
- Mahindra
- Maserati
- Mazda
- Mercedes
- Mercury
- Mini
- Mitsubishi
- Nissan
- Opel
- Perodua
- Peugeot
- Piaggio
- Pontiac
- Porsche
- Proton
- Renault
- Rolls Royce
- Rover
- Saab
- Samsung
- Saturn
- Scania
- Scion
- Seat
- Secma
- Skoda
- Smart
- Ssangyong
- Subaru
- Suzuki
- Tagaz
- Tata
- Tesla
- Toyota
- Triumph
- Troller
- UAZ
- Vauxhall
- Vaz
- Voge
- Volkswagen
- Volvo
- Yamaha
- Zaz
- Zotye
- Berlingo I (1996 — 2008)
- Berlingo II (2008 — 2015) RHD
- C1 (2005 — 2014)
- C2 (2002 — 2009)
- C3 I (2002 — 2009) RHD
- C4 (2004 — 2010)
- C4 Aircross (2012 — 2017)
- C4 Lounge (2012 — . )
- C4 SpaceTourer (2018 — . )
- C5 Aircross (2017 — . )
- C6 (2005 — 2012)
- DS3 (2010 — 2016)
- DS4 (2011 — 2015)
- Dispatch (2007 — 2016) RHD
- Dispatch (2016 -. ) RHD
- Jumper (2006 — 2016)
- Jumpy (1995 — 2006)
- Relay (2006 — . ) RHD
- SpaceTourer (2016 — . )
- Xantia (1998 — 2002)
- Xsara (1997 — 2006)
- Our application «Where is my OBD2 port? Find it!» is available on Google Play and on the App Store.
Click on the links below to download it and install it on your smartphone:
Is your vehicle not in the list? If you would like to help up add to this page accessible to all, please send us your photos via the app

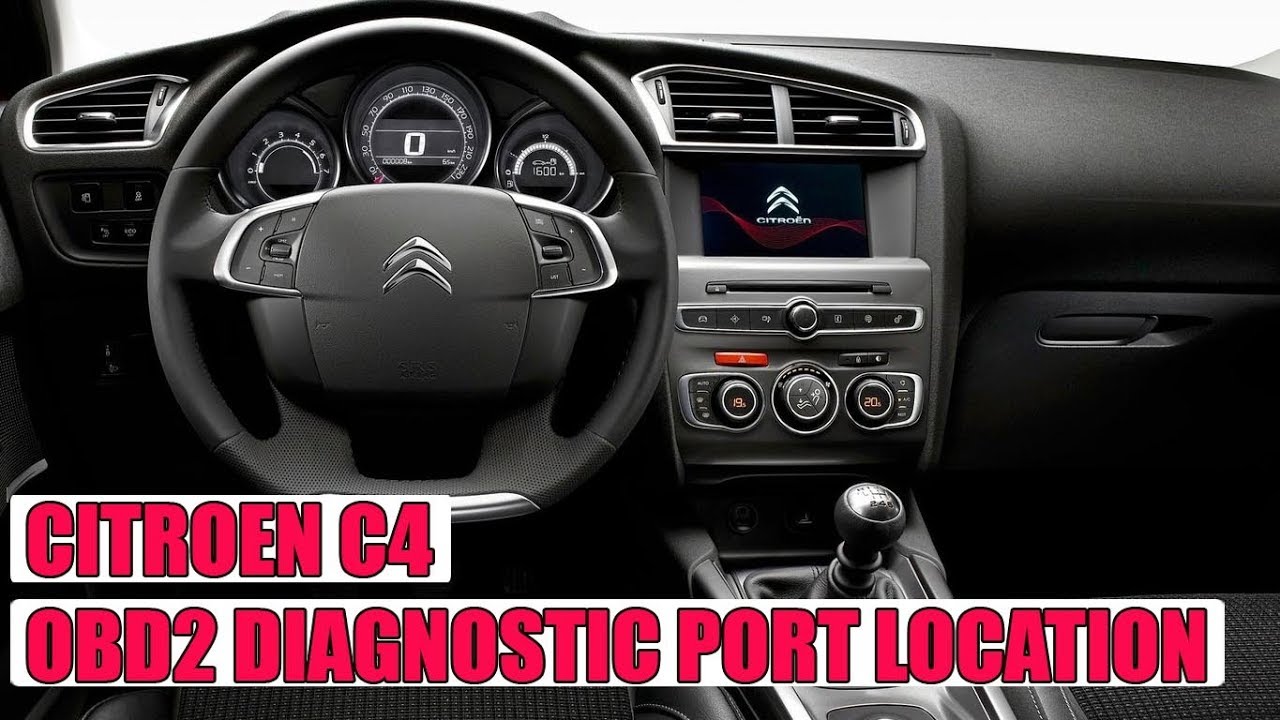

Как найти OBD2 в Citroen C4?
Я, в качестве опытного автомеханика и специалиста по автомобилям, помогу вам разобраться, где находится OBD2-разъем в вашем Citroen C4. OBD2-разъем представляет собой специальный разъем, который позволяет подключить диагностическое оборудование к автомобилю для считывания информации об ошибках и состоянии различных систем автомобиля.
Местоположение OBD2-разъема в Citroen C4
OBD2-разъем в Citroen C4 обычно находится под рулем, слева от рулевой колонки. Чтобы найти его, сядьте водителем в машину и обратите внимание на область, где располагается ваш левый коленный сустав. Однако, обратите внимание, что точное местоположение OBD2-разъема может немного отличаться в зависимости от конкретной модели и года выпуска Citroen C4, поэтому я рекомендую обратиться к документации автомобиля для получения точной информации.
Как выглядит OBD2-разъем?
OBD2-разъем обычно имеет форму прямоугольника и состоит из 16 контактов. Он может быть расположен в пластиковом корпусе или быть просто набором контактов. Вы обычно можете определить OBD2-разъем по его форме и надписи «OBD» или «OBDII». Кроме того, OBD2-разъем может быть обозначен символом «D» или иметь иконку двигателя.
Вот небольшая таблица, которая поможет вам определить OBD2-разъем:
| Тип разъема | Фотография |
|---|---|
| OBD2 разъем типа A |  |
| OBD2 разъем типа B |  |
Зачем использовать OBD2-разъем в Citroen C4?
OBD2-разъем позволяет подключить диагностическое оборудование к автомобилю для считывания информации об ошибках и состоянии различных систем автомобиля. Это может быть полезно для определения и устранения проблем с автомобилем, таких как неисправности двигателя, системы зажигания, трансмиссии и др. С помощью OBD2-разъема можно считывать коды ошибок, данных датчиков и параметров работы автомобиля.
Надеюсь, эта информация поможет вам найти и использовать OBD2-разъем в вашем Citroen C4. Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться ко мне. Я всегда готов помочь вам с вашим автомобилем!
Часто задаваемые вопросы
1. Где находится OBD2 разъем в автомобиле Citroen C4?
В автомобиле Citroen C4 OBD2 разъем обычно расположен под рулем, рядом с рулевой колонкой. Вы можете найти его, опустившись ниже руля и посмотрев вниз. В некоторых моделях Citroen C4 OBD2 разъем может быть скрыт под пластиковой крышкой, которую необходимо снять, чтобы получить доступ к нему.
2. Как подключиться к OBD2 разъему в Citroen C4?
Для подключения к OBD2 разъему в Citroen C4 вам понадобится OBD2 сканер или диагностический инструмент. Сперва найдите OBD2 разъем, расположенный под рулем. Затем подключите сканер к разъему, вставив его соответствующий коннектор. После этого включите зажигание автомобиля. Сканер должен загореться и установить связь с автомобилем.
3. Какие данные можно получить с помощью OBD2 в Citroen C4?
С помощью OBD2 в Citroen C4 вы сможете получить различные данные о состоянии автомобиля. Некоторые из них включают информацию о скорости, оборотах двигателя, температуре охлаждающей жидкости, уровне топлива, ошибки диагностики и другие параметры. Однако, доступные данные могут различаться в зависимости от модели Citroen C4 и используемого диагностического инструмента.
Where is the obd2 port in my citroen c4 (2004 — 2010)
Установка сканера ELM327 Bluetooth — logbook Citroen C4 Monblanc 2012 on DRIVE2
Для решения этого вопроса мы выбрали сканер ELM 327 Bluetooth.
Сканер ELM 327 Bluetooth
Он подключается в диагностический разъем, который прячется за пластиковой крышкой под блоком управления климатом. Но, так как свободного пространства под крышкой не много, пришлось лишить сканер оригинального корпуса, после чего он без труда разместился в отсеке и был без проблем закрыт оригинальной крышкой.
Итак, сначала снимаем наклейку, открываем корпус устройства и удаляем крышки. У нас остается только разъем и плата.
Удаление корпусных крышек
На плате присутствуют светодиодные индикаторы с удлинителями, которые необходимо удалить, т.к. они будут вам мешать при установке в отсек. В принципе можно было лишить устройство и самих светодиодов, но мы все же их оставили.
Далее, плату вкладываем в срез термоусадочного шланга и нагреваем последний паяльной лампой, после чего наша плата заизолирована и выглядит куда аккуратнее.
Подключаем сканер в разъем, ставим на место крышку.
Подключение и установка
Также замерили потребление энергии:
Режим работы – 25mAРежим ожидания – 15mA
При емкости нашего аккумулятора около 70Аh, сканер в случае длительного простоя автомобиля разрядит аккумулятор через 195 дней.
Включаем зажигание и наш Андроид находит устройство через Bluetooth. Вводим пароль (по умолчанию производителя – 1234) и получаем возможность выводить нужные данные на дисплей.
Самостоятельная диагностика с iOBD2 — бортжурнал Citroen C4 1.6л. 150л.с. 2013 года на DRIVE2
Когда-то впервые у водителей России появились железные друзья с индикацией о неисправности двигателя, я её называю «Джеки Чан». И после этого чуть ли не каждый стал говорить «Зачем ты купил себе эту машину, сломается — сам не сделаешь», а заветная лампочка вызывала холодный пот и начало поиска сервиса.Времена изменились и даже на УАЗики ставят инжекторы с той самой лампочкой. Не спят и наши друзья из поднебесной и дали таки народу девайсы для самостоятельной диагностики «умных» автомобилей.Я об этом девайсе задумался недавно когда и у меня загорелся «Джеки Чан» перед дальней поездкой. Благо дело я решил сам. Стал проверять все жидкости, лампы и другие элементы своей машины куда мог засунуть свой малограмотный в этих делах нос. В итоге решил проверить лампы заднего хода. Включил заднюю скорость и поставил машину на ручник, вышел, лампы заднего хода работают
Но обратил внимание на наледь в районе датчиков штатных задних парктроников, аккуратно отбил её. Вернувшись в машину обнаружил, что «Джеки Чан» пропал
Вот я и задумался сколько бы я времени и денег потратил при поиске и посещении сервиса.
Ошибок не было. Посмотрим как себя в дальнейшем покажет этот помощник.Дополнение: При обнулении ошибок в истории компьютера сохраняется какая-то фигня, это увидел сервисник у дилера при диагностике. Так что больше не обнуляю чтобы не палиться.
Цена вопроса: 4 000 ₽
Пробег: 16500 км
Citroen c4 obd2 где находится
Citroen C4 2 — где находится диагностический разъём
OBD 2 адаптер и устранение ошибки на Citroen c4
Очередная диагностика Citroen C4
Citroen C5 — где находится диагностический разъём
Citroen C4 OBD / EOBD Diagnostics Port Location In Car
CİTROEN C4 SİGORTA KUTUSU — FUSE BOX — Закрытый плавкий предохранитель — Versicherung box
Дилерский сканер Lexia-3 Peugeot/Citroen (PSA XS Evolution)
OBD 2 II , что и как/Сброс ошибки CHECK ENGINE
Диагностика Peugeot Citroen считывание ошибок с помощью DIAGBOX
поиск и сброс ошибок через блютус адаптер OBD2 елм327 и программу Torque.
- Ситроен звук свистящий
- Ситроен берлинго новый двигатель
- Брызговик Ситроен с4 артикул
- Тормозная система Ситроен ксантия 1995 год трубки
- Подкрылка Ситроен с4 2014
- Плагин torque для Ситроен
- Citroen ds4 золотой
- Ситроен с4 пикассо автомат или робот
- Citroen c5 лампы в фарах
- Citroen service backup sedre 2013
- Ситроен с1 3 двери автомат
- Ситроен с5 ошибки подвески
- Ремонт Ситроен джампер 2012 года
- Антенный переходник Ситроен
- Крепление лобового стекла Ситроен с4
Чтение ошибок двигателя. ELM327. — logbook Citroen C4 «Борзый» 2010 on DRIVE2
В конце июня вырвался с семьей на море. После нескольких дней простоя авто, под жарким солнцем, попытка запустить двигатель расстроила своим непонятным поведением. Первые секунд 30 работа двигателя была не устойчива и с нервным подергиванием. Его, мягко говоря, колбасило. Немного насторожило поскольку путь домой в несколько сот км., отдыхать еще несколько дней, а причина такого поведения не понятна. Позднее я для себя решил что это перегрелся бензонасос, но не уверен. Приехав домой сразу подскочил к своему электрику. Считывание сохраненных ошибок показало перебои в сгорании топлива в первом и втором цилиндрах. Проверили свечи — в норме. Вероятность проблем с катушкой отбросили сразу потому что там, по словам электрика, физическая связь между первым и третьим, вторым и четвертым цилиндрами. Счет цилиндров начинается со стороны водителя. В общем четкого диагноза не поставили, а решили что если повторится то будем решать. Чего и следовало ожидать, этого больше не повторилось. Так вот к чему я это все…
(adsbygoogle = window.adsbygoogle || []).push(<>);
Price tag: $12
Mileage 118000 km
Типы применяемых диагностических разъемов на Citroen
Марки и года (ориентировочно): Модели AX, C15, XM, ZX (до 1997 г.), BX (до 1995 г. ),Jumper, Relay : расположение: под капотом возле стойки амортизатора или аккумулятора.
Марки и года (ориентировочно): Модели ZX (1997 г. и после ), BX (1996 г. и после): расположение: под капотом блок предохранителей.
| 1 | L-линия диагностики системы управления двигателем (на зеленом разъеме), антиблокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме) |
| 2 | K-линия диагностики системы управления двигателем (на зеленом разъеме), антиблокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме) |
Тип разъема №2 — 30-ти контактный разъем концерна PSA (Peugeot-Citroen)
Марки и года (ориентировочно): модели Berlingo, Synergie, Evasion . Типичное расположение:под панелью внизу водительская сторона.
Марки и года (ориентировочно): модели XM, Xantia. Типичное расположение:блок предохранителей
| A1 | Питание +12В |
| A2 | Питание, контур 15 |
| A3 | Масса |
| B1 | Масса датчика в.м.т. (дизельный двигатель) |
| B2 | Экран датчика в.м.т. |
| B3 | Питание датчика в.м.т. или сигнал частоты вращения |
| C1 | K-линия диагностики системы управления двигателем |
| C2 | L-линия диагностики системы управления двигателем |
| C3 | Вывод для считывания медленных кодов самодиагностики |
| D1 | Тестирование GMV 1 |
| D2 | Тестирование GMV 2 |
| D3 | Реле контроля частоты вращения |
| E1 | K-линия диагностики антиблокировочной и антипробуксовочной систем (ABS/ASR) |
| E2 | K-линия диагностики системы регулировки дорожного просвета |
| E3 | K-линия диагностики усилителя рулевого управления |
| F1 | K-линия диагностики системы отопления и кондиционирования |
| F2 | K-линия диагностики системы регулировки сидений |
| F3 | K-линия диагностики подушек безопасности |
| G1 | K-линия диагностики системы управления коробкой передач |
| G2 | K-линия диагностики системы управления задним мостом |
| G3 | K-линия диагностики системы управления блокировкой дифференциала |
| H1 | K-линия диагностики системы регулировки скорости движения (круиз-контроля) |
| H2 | K-линия диагностики бортового компьютера |
| H3 | K-линия диагностики центрального замка |
| I1 | K-линия диагностики системы управления зеркалом заднего вида |
| I2 | K-линия диагностики системы противоугонной сигнализации |
| I3 | K-линия диагностики иммобилайзера |
Тип разъема №3 — 16-ти контактный разъем OBD-II-Citroen в форме трапеции
Марки и года (ориентировочно): все модели c 1997 г.
Типичное расположение: под торпедой или в торпеде (в салонном блоке предохранителей)
| 1 | none |
| 2 | К-линия диагностики системы отопления и кондиционирования |
| 3 | Сигнал оборотов двигателя |
| 4 | Заземление кузова |
| 5 | Сигнальное заземление |
| 6 | Линия CAN-High, J-2284 |
| 7 | К-линия диагностики двигателя и коробки передач(ISO 9141-2 и ISO/DIS 14230-4) |
| 8 | none |
| 9 | none |
| 10 | К-линия диагностики усилителя рулевого управления |
| 11 | К-линия диагностики противоугонной системы; системы контроля давления в шинах (на мод. 307, 607, 807 — еще ряд систем) |
| 12 | К-линия диагностики антиблокировочной системы (ABS) |
| 13 | К-линия диагностики подушек безопасности |
| 14 | Линия CAN-Low, J-2284 |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 16 | Питание +12В от АКБ |
Предохранители в салоне ситроен с4
Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой. Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель. Наглядно как добраться к банному блоку можете в видео.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Вариант 1
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
F2 7.5A F3 3A Противоугонное устройство или кнопка системы «START/STOP. F4 5A Ридер дистанционного ключа-пульта. F5 3A Дистанционный ключ-пульт. F6A-F6B 15A Автомагнитола F7 15A Электронный блок системы помощи при пуске «свободные руки» F8 3A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3A Блок переключателей на рулевом колесе. F11 5A Калькулятор контроля стабильности F12 15A F13 10A Прикуриватель. F14 10A Прикуриватель задний в хэтчбеке. F16 3A Задние индивидуальные светильники, подсветка перчаточного ящика. F17 3A Подсветка противосолнечного козырька, передние индивидуальные светильники. F19 5A Панель приборов. F21 10A Управление автомагнитолой и климатической установкой. F22 5A Дисплеи, парктроник. F23 5A Модуль предохранителей в моторном отсеке F24 3A Датчик дождя и освещенности F25 15A Блок подушек безопасности и пиротехнических натяжителей F26 15A F27 3A Двойной контактор педали тормоза F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование). F29 3A F30 20A F31 30A Центральный замок. F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin) F34 5A F35 3A F37 3A Управление стеклоочистителем/зеркалом заднего вида двери водителя — внутреннее зеркало заднего вида с электрохромированием F38 3A F39 30A
p, blockquote 26,0,0,0,0 —>
Вариант 2
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
- F1(15A) (Cтеклоочиститель).
- F2(30A) (Центральный замок-Суперблокировка).
- F3(5A) (Подушки безопасности и преднатяжители).
- F4(10A) (Диагностический рахъём – Выключатель стоп-сигнала – Зеркало заднего вида с электрохромным покрытием – Система динамической стабилизации (ESP) – Датчик уровня воды – Присадки к дизельному топливу – Контактор педали сцепления (ESP, круиз – контроль и ограничитель скорости).
- F5(30A) (Передние стеклоподъёмники — Обогрев и электропривод зеркал заднего вида).
- F6(30A) (Задние стеклоподъёмники).
- F7(5A) (Внутреннее освещение.
- F8(20A) (Автомагнитола – NaviDrive – Органы управления на рулевом колесе – Дисплей –Охранная сигнализация – Передняя розетка 12V – Разъём прицепа – Модуль автошкола).
- F9(30A) (Прикуриватель — Задняя розетка 12V).
- F10(15A)(датчики давления в шинах – BVA – Контактор STOP).
- F11(15A)(Противоугонная блокировка рулевого управления – Диагностический разъём – Сажевый фильтр).
- F12(15А) Электрорегулировки сидений – Сигнал предупреждение о непреднамеренном пересечении линии разметки – Датчики парковки).
- F13(5А) Датчик дождя – Датчик освещённости – Механическая коробка передач с электронным управлением – Блок управления двигателем).
- F14(15А) (Кондиционер – Панель приборов – Тахометр – Подушки безопасности и преднатяжители –Разъём прицепа – Телефон Bluetooth).
- F15(30A)(Центральный замок – Суперблокировка).
- F16(SHUNT)( — ).
- F17(40A) Обогрев заднего стекла.
- F29(20A) Обогрев сидений.
- F33(4A) Система помощи при парковке, автоматическое включение стекло очистителя и освещения.
- F36 (20A) Усилитель hi-fi.
- F37 (10A) Кондиционер.
- F38 (30A) Электропривод сиденья водителя.
- F39 (5A) Заправочный лючок.
- F40 (30A) Электропривод сиденья пассажира, панорамная крыша.
Блок с реле и предохранителями — BFH3
Расположен немногим ниже основного.
p, blockquote 32,0,0,0,0 —>
p, blockquote 33,0,0,0,0 —>
p, blockquote 34,0,0,0,0 —>
F1 40A обогрев заднего стекла F2 7,5A зеркала с электроподогревом F3 10A реле F5 30A задний стеклоподъемник F6 30A стеклоподъемники передних дверей F7 30A сиденье водителя с электрическими регулировками F8 30A люк R1 — раскрытие наружных зеркал R2 — складывание зеркала заднего вида R3 — обогреваемое заднее стекло / обогреваемые зеркала
Диагностический разъем ситроен с4 2012
Citroen c4 obd2 где находится – Самостоятельная диагностика с iOBD2 — бортжурнал Citroen C4 1.6л. 150л.с. 2013 года на DRIVE2 – Дом-Паркинг – почасовая парковка в Домодедово
All vehicles are equipped with an OBD port to which you can connect your klavkarr diagnostic case. Sometimes, the most difficult thing is to find this port! In order to save you time, we have made available (for free) the information uploaded by our community of tens of thousands of users. Go the the CitroenOBD2 car scanner
Use our search engine below to locate your OBD2 port!
OBD connector location for Citroen C4 (2004 – 2010)
You will find below several pictures which will help you find your OBD connector in your car.
The connector is under the ashtray in the central console
Remove the ashtray by slidding it to the top
OBD2 diagnostics port
Those pictures were sent by Outils OBD Facile
Thank you for your contribution
All models of Citroen
This is not the model you are looking for? Below you will find all the models of Citroen for which we have the OBD2 port location thanks to our community.
Download the app «Where is my OBD2 port? Find it!»
Click on the links below to download it and install it on your smartphone:
Is your vehicle not in the list? If you would like to help up add to this page accessible to all, please send us your photos via the app
THE REFERENCE IN AUTOMOTIVE ELECTRONIC DIAGNOSTICS
- FOLLOW US !
Блок с реле и предохранителями — bfh3
Расположен немногим ниже основного.
Где находится диагностический разъем на ситроен с4 2021
Citroen C4 2 — где находится диагностический разъём
Где на ситроен с4 находится OBD разъем
OBD 2 адаптер и устранение ошибки на Citroen c4
Citroen C5 — где находится диагностический разъём
Диагностика Ситроен С4 и подключение AUX
Citroen C4 OBD / EOBD Diagnostics Port Location In Car
Localização do conector de diagnóstico do Citroen c4 lounge
Авторазбор Citroen C4 2021 год запчасти для Ситроена С4
Блок диагностики машин OBD2 Diagbox V7.76 для Citroen Peugeot
Где находится диагностический разъем OBD на PEUGEOT 3008
Макси предохранители
Эти предохранители выполнены в виде плавких вставок, и находятся внутри блока.
Предохранители в салоне ситроен с4
Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой. Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок.
Ситроен с4 — блоки с предохранителями
Первое поколение Citroen C4 производилось в 2004, 2005, 2006, 2007, 2008, 2009 и 2021 году в различных версия: хэтчбек, пикассо и т.д. После обновления, 2 поколение выпускалось в 2021, 2021, 2021, 2021, 2021, 2021, 2021, 2021 и по настоящее время. Мы рассмотрим предохранители ситроен с4 с подробным описанием всех блоков и их расположением.
Тип разъема №3 — 16-ти контактный разъем obd-ii-citroen в форме трапеции
Марки и года (ориентировочно): все модели c 1997 г.
Типичное расположение: под торпедой или в торпеде (в салонном блоке предохранителей)
| 1 | none |
| 2 | К-линия диагностики системы отопления и кондиционирования |
| 3 | Сигнал оборотов двигателя |
| 4 | Заземление кузова |
| 5 | Сигнальное заземление |
| 6 | Линия CAN-High, J-2284 |
| 7 | К-линия диагностики двигателя и коробки передач(ISO 9141-2 и ISO/DIS 14230-4) |
| 8 | none |
| 9 | none |
| 10 | К-линия диагностики усилителя рулевого управления |
| 11 | К-линия диагностики противоугонной системы; системы контроля давления в шинах (на мод. 307, 607, 807 — еще ряд систем) |
| 12 | К-линия диагностики антиблокировочной системы (ABS) |
| 13 | К-линия диагностики подушек безопасности |
| 14 | Линия CAN-Low, J-2284 |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 16 | Питание 12В от АКБ |
Типы применяемых диагностических разъемов на citroen
Марки и года (ориентировочно): Модели AX, C15, XM, ZX (до 1997 г.), BX (до 1995 г. ),Jumper, Relay : расположение: под капотом возле стойки амортизатора или аккумулятора.
Марки и года (ориентировочно): Модели ZX (1997 г. и после ), BX (1996 г. и после): расположение: под капотом блок предохранителей.
| 1 | L-линия диагностики системы управления двигателем (на зеленом разъеме), антиблокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме) |
| 2 | K-линия диагностики системы управления двигателем (на зеленом разъеме), антиблокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме) |
Тип разъема №2
Установка сканера elm327 bluetooth — logbook citroen c4 monblanc 2021 on drive2
С самого начала эксплуатации С4 недоставало показаний температуры охлаждающей жидкости. Понятно, что при наличии аварийной лампочки на приборной панели такие данные вовсе и не нужны, но нам с другом (также владельцем С4) показалось не лишним иметь доступ к этой информации.
Для решения этого вопроса мы выбрали сканер ELM 327 Bluetooth.
Сканер ELM 327 Bluetooth
Он подключается в диагностический разъем, который прячется за пластиковой крышкой под блоком управления климатом. Но, так как свободного пространства под крышкой не много, пришлось лишить сканер оригинального корпуса, после чего он без труда разместился в отсеке и был без проблем закрыт оригинальной крышкой.
Итак, сначала снимаем наклейку, открываем корпус устройства и удаляем крышки. У нас остается только разъем и плата.
Удаление корпусных крышек
На плате присутствуют светодиодные индикаторы с удлинителями, которые необходимо удалить, т.к. они будут вам мешать при установке в отсек. В принципе можно было лишить устройство и самих светодиодов, но мы все же их оставили.
Далее, плату вкладываем в срез термоусадочного шланга и нагреваем последний паяльной лампой, после чего наша плата заизолирована и выглядит куда аккуратнее.
Подключаем сканер в разъем, ставим на место крышку.
Подключение и установка
Также замерили потребление энергии:
Режим работы – 25mAРежим ожидания – 15mA
Потребление энергии
При емкости нашего аккумулятора около 70Аh, сканер в случае длительного простоя автомобиля разрядит аккумулятор через 195 дней.
Включаем зажигание и наш Андроид находит устройство через Bluetooth. Вводим пароль (по умолчанию производителя – 1234) и получаем возможность выводить нужные данные на дисплей.
