Топливный фильтр газель бизнес 4216 где находится

Газель — замена топливного фильтра.

Газель бизнес 2018 г.в. с двигателем EVOTECH 2.7. После 34т.км решил поменять топливный фильтр. Достаточно, иногда 1 раз, заправиться некачественным бензином, чтобы стать обладателем проблем с топливной аппаратурой. Так как автомобиль проехал уже 34т.км, то посчитал нелишним заменить, столь немаловажный элемент моего автомобиля. Демонтировав старый топливный фильтр, установил на его место новый фильтр. Произвел оценку состояния старого топливного фильтра. Как говорят : "Вскрытие показало, что старый топливный фильтр можно было ещё использовать не одну тысячу километров. Фильтрующий элемент был сравнительно чистый, в корпусе фильтра не было посторонних частиц."
Осмотрев старый топливный фильтр, попытался определить его маркировку, к сожалению, этого не удалось сделать. Маркировка была стёрта. Так что, для меня осталось загадкой, какой же топливный фильтр был установлен на автозаводе ГАЗ.
В интернете попадалась информация, что корпус нового фильтра, так как он пластиковый раздувался. В результате поисков в интернете, нашел и заказал топливный топливный фильтр с металлическим корпусом. Установку нового фильтра с металлическим корпусом планирую произвести, если данная информация по раздуванию пластикового корпуса подтвердиться. Ну что, буду на собственном опыте испытывать и проверять данную информацию. Если не будет подтверждения данной информации, то со временем установлю фильтр с металлическим корпусом, при плановой замене расходных материалов.
Установленный новый пластиковый фильтр очистки топлива — BIG FILTER GB 3208PL.

Первым делом, очистил корпус топливного фильтра от грязи, чтобы исключить попадание грязи в топливопровод при монтаже (демонтаже). Новый топливный фильтр и инструмент для снятия фиксаторов. Ключом на 10 и головкой на 8, откручиваю крепление корпуса топливного фильтра С помощью инструмента, снимаю быстросъемные фиксаторы Разъединил первый фиксатор Снял 2 фиксатор и демонтировал топливный фильтр Попытался определить маркировку старого топливного фильтра. Не получилось, так как надпись была практически стёрта. Устанавливаю новый топливный фильтр, стрелочкой, по направлению к кабине. Соединил быстросъемные соединения с новым топливным фильтром. Зафиксировал корпус топливного фильтра. Разобрал корпус старого топливного фильтра, чтобы оценить его состояние Осмотр старого топливного фильтра показал, что его ресурс еще не был полностью выработан за 34 т.км и его можно было использовать еще не одну тысячу километров. Фильтрующий элемент оказался слабозагрязненным и в корпусе фильтра не было посторонних частиц. Такое состояние возможно из-за эксплуатации автомобиля на газе.

Замена топливного фильтра газель бизнес

Топливная система автомобилей семейства ГАЗель снабжена фильтром-сепаратором для очистки топлива от загрязнений частицами коррозии, грязи, пыли и воды (остаточного конденсата). Независимо от типа двигателя – бензин или дизель на всех последних моделях Газель-405, Бизнес или Некст конструкция фильтра универсальна и не имеет принципиальных отличий.

Разница будет только в материале фильтрующего элемента, который может состоять из латунной сетки с мембраной, бумажного картриджа или пористой керамической вставки.

Эксплуатация и подбор фильтра тонкой очистки ГАЗель

• Падение мощности агрегата
• Повышенный расход топлива
• Двигатель не держит обороты на холостом ходу
• Частые отказы системы запуска (не срабатывает зажигание при работающем стартере)
• Двигатель работает нестабильно, происходит самопроизвольное глушение

При дальнейшей эксплуатации с подобными признаками происходит засор форсунок (на дизельных агрегатах), выход из строя инжектора (атмосферные ДВС), образование нагара на клапанах (нарушение регулировки клапанной системы), быстрый износ узлов и механизмов цилиндропоршневой группы. В дальнейшем появляются проблемы в топливной системе и полный отказ запуска, который приводит к дорогостоящему ремонту.

Все конструкции топливных фильтров-сепараторов на Газель делятся по типу применения ДВС:

При засорении топливного фильтра меняют картридж разборного корпуса, в случае поломки какого-либо узла (нагревательного элемента, корпуса, топливных трубок) – замене подлежит весь модуль в сборе.

Бренд	Страна -изготовитель	Тип	Артикул	Цена
Big Filter	Россия	Cummins 2.8 оригинал	GB6222	460 рублей
FLEETGUARD	Германия	Cummins ISF2.8 аналог	FS19925	1540 рублей
SCT	Корея	Cummins ISF2.8 аналог	SC7064	780 рублей
Невский фильтр	Россия	ЗМЗ-405, 406	4062-1109013-20	305 рублей
Невский фильтр	Россия	инжектор ГАЗель Евро-3	211251100	450 рублей
FOTON	Россия	Cummins 2.8 аналог	FS19925	970 рублей
GOODWILL	Германия	ГАЗ-3302, Бизнес, ГАЗель NEXT, аналог Cummins ISF2.8	FG-110/1 (FS19925)	650 рублей

Пошаговая замена топливного фильтра ГАЗель

Топливный фильтр-сепаратор на Газели закреплён на раме. Для его снятия необходимо отключить аккумуляторную батарею и убрать давление в системе (снижается до нуля после 10-15 минут глушения двигателя).

• Отсоединить нагревательный элемент, снять клеммы проводки и слить остатки топлива через кран-штуцер слива отстоя внизу.

• Отсоединить топливные трубки подвода магистралей к фильтру.

• Убрать остатки топлива ветошью и вынуть картридж фильтра.

• Внутреннюю часть колбы сепаратора промыть и вытереть насухо.

• Новый фильтр вставить в корпус, слегка нажав картридж до упора.

После закрутить крышку, установив нагревательный элемент с клеммами, и подсоединить топливные трубки. Места соединений и верх крышки рекомендуют обработать герметиком. После монтажа необходимо убрать воздух из топливной системы. Для этого включают зажигание, не запуская двигатель, 5-6 раз – в течение нескольких секунд должен сработать топливный насос и прокачать топливные магистрали, заполнив фильтр. Во время монтажа крышки сепаратора уплотнительное кольцо смазывают маслом, а при его изношенности меняют на новое.

Для многих автовладельцев Газель Некст замена топливного фильтра (далее — ТФ) становится настоящей трагедией. Причина тому в покупке очистителя, который может быть не совместим с топливной системой двигателя.

Так, для ДВС с бензиновым питанием устанавливается одна модификация фильтра. Для дизельного двигателя Cummins — другая. ТФ несовместимы между собой по размерам, параметрам.

Перед выбором и покупкой расходных материалов обязательно уточняйте тип силового агрегата, класс системы питания.

ТФ выполняет функцию очистки горючего. Топливо с большим количеством примесей сгорает не в полном объеме, что способствует образованию нагара.

Систематическая эксплуатация автомобиля с некачественным горючим приводит к увеличению времени на разгон, повышению расхода бензина, нестабильной работе силового агрегата на холостых оборотах.

Где находится ТФ: в моторном отсеке, слева по ходу движения. Доступ для профилактики со стороны капота.

Заменить ТФ своими силами вовсе не сложно, наличие специальных навыков вовсе не обязательно. Если не сталкивались с ремонтными работами, то обратитесь за помощью к специалистам сервисных центров.

Топливный фильтр на Газель Некст: где находится, цена, оригиналы, аналоги, артикулы

Производитель рекомендует обновлять ТФ через 20000 км. Если качество горючего, которым заправляют транспортное средство, не соответствует стандартам, то ресурс замены сократите на 5 – 7 тыс. км.

Изготовитель ГАЗов не запрещает преждевременное проведение ТО, замену расходных материалов. Если имеете физическую возможность, то обновите элементы очистки.

Технические параметры ТФ: диаметр 84.0 мм, длина 129 мм.

Серийный номер / артикул	Цена в рублях
FS19925 оригинальный фильтр (стоит по умолчанию на Камминз 2.8)	От 350 — 400
5264870	От 325
Fram 935658	От 325
5664631RR	От 325
GI447454	От 325
*стоимость уточните у менеджера на момент покупки

В отличие от ТФ для бензиновой системы питания, в дизельной способ установки другой, под крышку корпуса. В двигателях типа Камминз 2.8 топливный очиститель называют сепаратором, так как он одновременно выполняет несколько функций: фильтрацию и абсорбцию.

Конструктивно модуль состоит из входных – выходных отверстий, отстойника, штока, фланцевых соединений, датчика воды.

Характерные признаки засорения топливного очистителя на Газель Некст

Типичные причины засорения фильтрующего элемента на Газель Некст

Рекомендации по самостоятельной диагностике топливного элемента на автомобиле Газель Некст

На начальном этапе убедитесь в наличии топлива в баке, исправности предохранителей монтажного блока, целостности магистрали подачи горючего.

• Заглушите двигатель, откройте капот.
• Осмотрите топливный контур, проверьте на отсутствие повреждений.
• Проверьте исправность предохранителя (№19) монтажного блока.
• Поместите транспортное средство над смотровой ямой, проверьте герметичность контура, исключите утечку топлива.

Замена топливного фильтра на Газель Некст

Ход выполнения работ по установке:

• Помещаем машину на смотровой канал.
• Глушим двигатель.
• Открываем капот.
• С корпуса ТФ отсоединяем шланг подачи горючего, колодку с проводами от датчика воды.
• Отвинчиваем пластиковую крышку.
• Извлекаем ТФ в сборе.
• Выкручиваем сетку – сепаратор грубой очистки, очищаем ее от ворсы, мусора, металлических частиц.
• Снимаем ТФ, проводим дефектовку штока, посадочного места.
• Устанавливаем новый очиститель.
• Наполняем корпус ТФ горючим, завинчиваем крышку.

Замена топливного фильтра своими руками завершена. Последующая профилактика через 15000 — 20000 км. Установка ТФ в бензиновом двигателе проводим по аналогичному алгоритму.

Некоторые мастера практикуют механическую подкачку топлива клапаном до момента запуска двигателя. Однако это на усмотрение специалиста, так как достаточно залить горючее в корпус, чтобы уровень покрывал фильтр топливный по верхнему периметру.

Замена топливного фильтра на Газели Некст ( Next ) и Бизнес с двигателями Cummins 2.8 довольно простая операция и каждый владелец Газели с Камминз сделает это самостоятельно еще лучше чем на сервисе официального дилера, потому что там тупо меняют фильтрующий элемент без чистки колбы сепаратора от загрязнений и на некоторых сервисах вставляют не оригинальные фильтра.

В этой статье постараюсь ответить на вопрос: Как поменять топливный фильтр Газель Камминс и как отличить оригинальный топливный фильтр Fleetguard от подделки.

Основной проблемой первых лет обслуживания Газели с мотором Cummins это отсутствие опыта и базы знаний по дизелям и в особенности с топливной системой Сommon Rail. Основной поломкой является размыв седла форсунки и слив топлива в обратку, а размывает седло частичками грязи под высоким давлением, напоминает своеобразный пескоструй.

Используя не оригинальные фильтра или фильтра плохого качества народ долго не мог понять почему он попадает на деньги с топливной, да собственно у некоторых эксперименты продолжаются до сих пор. Например на некоторых фильтрах уплотнительное кольцо было пластиковым или вообще отваливалось и болталось, из-за этого подсасывало грязное топливо. Другие фильтра не давали нужной фильтрации по сравнению с оригиналом и сильно просвечивались на свет.

Таким образом необходимым минимумом хорошей работоспособности топливной Газель Сummins 2.8 является использование оригинальных фильтров Fleetguard.

Отличить оригинальный фильтр Флитгард от подделки я научился по ряду характерных признаков.
Когда я прихожу в магазин перед тем как отдать деньги я прошу посмотреть фильтр, были случаи что в проверенных местах попадались подделки или давали какой нибудь Невский фильтр.

В первую очередь ищем стык склейки фильтрующего элемента, на нем видно розовую пропитку, возможно это активатор ускоряющий склейку или индикатор застывания или говорит что фильтр прошел контроль, вообщем на оригинале должно присутствовать.

На верхней торцевой крышке топливного фильтра флитгуард есть полоски от формовки разделяющие деталь на 4 части.
На торцевых крышках сверху и снизу покрытие с вкраплениями серебристого цвета, напоминает легкий напыл серебристой краски, возможно это остается от разделительного состава при изготовлении фильтра.
На верхней части надпись Fleetguard, квадратик и дата код.
Фильтрующий элемент и крышки соединены без клея и могут быть под углом относительно друг друга.

Приступаем к замене топливного фильтра Газели.
Отсоединяем разъем подогрева топлива и быстросъемный разъем топливной магистрали.
Сливаем топливо из колбы сепаратора откручивая маленький краник в самом низу, у меня обычно сливается до 5-10 мг воды.

Теперь откручиваем крышку сепаратора и вынимаем наш фильтр.
Примерно первые 40 000 км я заправлял свою Газель Некст на разных заправках, но в основном это были заправки Лукойл. Фильтр к 10 000 км был практически до верха грязным. После пошли эксперименты с расходом, чистотой топлива, выгодности и удобства и я перешел на топливо Газпром Нефть. Фильтр на пробеге 10000-15 000 был грязным только на половину.

Теперь необходимо почистить колбу сепаратора, на дне стакана остаются крупные частички грязи, я обычно удаляю их нетканной салфеткой без ворса и пинцетом.
Вставляем новый фильтрующий элемент, должен садится плотненько до щелчка.
Чтобы не мучатся с прокачкой завоздушенной системы, заливаем в стакан литр заранее приготовленной солярки, я частенько сливаю из бака с помощью шланга.

Подготавливаем крышку сепаратора, смазываем новое резиновое колечко слегка маслом и одеваем на крышку сепаратора, делаем это для того чтобы легко закручивать и докрутить крышку до конца.
При закручивании нужно прилагать силы не только на закручивание, но и слегка надавливать на крышку, тогда крутиться намного легче.
Теперь нужно несколько раз накачать топливо, кнопка должна перестать продавливаться. Если вы не заполняли колбу сепаратора соляркой, то придется понажимать на кнопку подкачивающего насоса около 3 минут для прокачки топливной системы.

Заводим машину, у меня обычно сразу работает ровно, иногда может чуть подгуливать по оборотам пока лишний воздух в обратку не выйдет.
В дальнейшем планирую поставить Газель Next дешевый сепаратор отстойник с металлической сеткой, так как на родном не удобный форм-фактор, сливать топливо и чистить колбу с неровностями не очень удобно.
Как всегда видеоролик от меня для наглядности в хорошем качестве 1080 р

Качество работы двигателя зависит не только от его состояния, но и от заправляемого в автомобиль топлива. Поэтому фильтрующему элементу очистки топлива также следует уделить внимание. Предлагаем вам узнать, как менять фильтр топливный Газель Cummins, где он расположен и как часто следует производить его замену.

Инструкция по самостоятельной замене фильтра

Топливный фильтр (далее — ТФ) в автомобилях Газель Cummins по праву считается сепаратором. Такое название получил элемент очистки поскольку он:

Резервуар, который также принято называть отстойником, имеет свою систему слива конденсата, а также устройство контроля (датчик), которые сообщает водителю о том, что в бензобаке присутствует влага.

Также следует добавить, что на сепараторе, на котором установлен дополнительный топливный фильтр на Газель Cummins, установлен и насос подкачки. Кроме того, разработчики автомобильного концерна добавили в сепаратор устройство подогрева топлива, поэтому просто фильтром данный агрегат назвать никак нельзя.

Что касается замены фильтрующих элементов, то здесь не все так просто. Компоненты, которые входят в состав узла, при надобности можно прочистить (речь идет о фильтре грубой очистки), либо заменить (элемент тонкой очистки топлива).

На сегодняшний день стоимость ТФ на украинском автомобильном рынке составляет около 175 гривен, на российском — порядка 500-600 рублей. Что касается сроков замены, то производить ее рекомендуется не реже, чем каждые 10 тысяч километров пробега. Разумеется, при выходе ТФ из строя заменить компонент необходимо будет раньше.

Кроме того, если вы заливаете некачественное топливо в свое авто, то готовьтесь менять ТФ через 7-8 тысяч километров пробега.

Что понадобится?

Перед тем как приступить к выполнению ремонтных работ по замене ТФ, подготовьте все, что вам может потребоваться в процессе. В частности, речь идет о:

• новом фильтр для Газель Cummins с уплотнительным кольцом;
• ветоши;
• канцелярском ноже.

Пошаговая инструкция

1. Для начала вам нужно будет сбросить давление в топливной системе. Для этого выключите зажигание и найдите блок предохранителей в вашей Газели Cummins.
2. Далее, найдите предохранитель или реле топливного насоса и вытащите его из гнезда в блоке. Сделав это, включите зажигание и заведите автомобиль. Дайте ему поработать до тех пор, пока мотор не заглохнет — так будет сброшено давление.
3. Теперь откройте капот и найдите сепаратор, в котором установлен ТФ. Вам необходимо открутить корпус с устройством очистки топлива. Для этого сначала отсоедините штекер с проводами от корпуса, после чего отсоедините входной резиновый патрубок, подходящий непосредственно к сепаратору.
4. Теперь вам необходимо открутить крышку фильтрующего устройства. Она выполнена из пластика и чтобы демонтировать ее, начните крутить крышку против часовой стрелки. Сделав это, демонтируйте верх ТФ из места установки. При этом из нее может выльется часть топлива, поэтому верхнюю часть можете обхватить ветошью.
5. Непосредственно сам фильтрующий компонент расположен в нижней части узла. Из корпуса сепаратора, на дне которого установлен датчик воды, вам нужно вытащить фильтрующий компонент.
6. Утилизируйте старый ТФ вместе с резиновым уплотнителем. Уплотнительное кольцо можно демонтировать при помощи канцелярского ножа, поскольку оно может плотно сидеть в резьбовом соединении.
7. Возьмите верхнюю часть сепаратора. В нее вкручен фильтрующее устройство грубой очистки. Открутите его и прочистите тряпкой, желательно также воспользоваться компрессором, чтобы качественно его продуть. Также прочистите гнездо, куда устанавливается компонент грубой очистки.
8. Произведите очистку стакана для ТФ, то есть нижней части, которую вы не демонтировали.
9. Теперь возьмите вам новый ТФ и установите его на место старого. Обратите внимание, в комплекте с ТФ для Газель Cummins должна идти резиновая прокладка. Ее необходимо установить на резьбовое соединение верхней части сепаратора, предварительно смазав новым дизельным топливом (отработку в нашем случае не стоит использовать). Если под рукой его нет, то смажьте кольцо моторной жидкостью.
10. Установив ТФ в стакан, залейте его по самые края новым дизелем. Это делает для того, чтобы не прокачивать топливо по системе.
11. Произведите установку верхней части сепаратора в обратной последовательности. Следите за тем, чтобы верхняя часть села плотно по резьбе. В некоторых случаях, если верх не попал на резьбовое соединение, из ТФ во время эксплуатации транспортного средства может вытекать дизель.
12. Не забудьте подключить на место входной дизельный патрубок. Также подключите разъем с проводом для подогрева дизеля.

Как вы видите, процесс смены ТФ не является достаточно сложным. Главное — это правильно выполнить все действия, указанные в данном мануале. Если вы не уверены в своих силах, то рекомендуем вам обратиться за помощью к мастерам на СТО.

В этом видео показан полный процесс смены фильтрующего элемента тонкой очистки в автомобиле Газель Cummins.

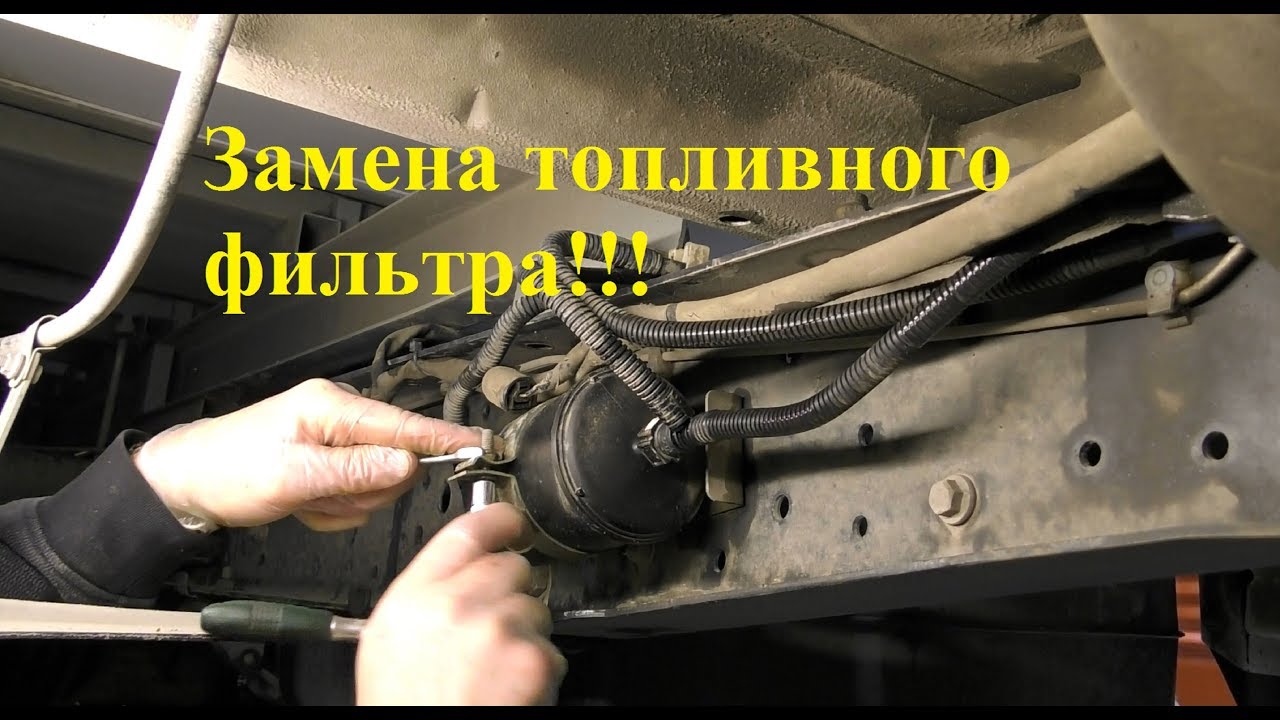

Как поменять топливный фильтр на автомобиле Газель Бизнес УМЗ 4216

Замена топливного фильтра на Газель Бизнес УМЗ 4216

В данной статье я расскажу о том, как выполнить замену топливного фильтра на Газель Бизнес УМЗ 4216. Этот процесс является важной частью регулярного технического обслуживания автомобиля, так как чистый топливный фильтр обеспечивает нормальное функционирование двигателя и продлевает срок его службы.

Необходимые инструменты и материалы

Для замены топливного фильтра вам потребуются следующие инструменты и материалы:

• Набор ключей или гаечный ключ
• Плоскогубцы
• Канистра для слива топлива
• Новый топливный фильтр
• Прокладка для топливного фильтра (если требуется)
• Антистатический очиститель топливной системы (при необходимости)

Порядок действий

Для замены топливного фильтра на Газель Бизнес УМЗ 4216 следуйте следующим шагам:

1. Убедитесь, что автомобиль находится на ровной и безопасной поверхности. Откройте капот и обнаружьте топливный фильтр, расположенный на топливной трубе между бензобаком и двигателем.
2. При помощи плоскогубцев аккуратно отсоедините зажимы, удерживающие топливные трубки на фильтре. Обратите внимание на расположение трубок и их подключение к фильтру, чтобы правильно соединить их после замены.
3. При помощи гаечного ключа ослабьте крепежные гайки, которыми фильтр прикреплен к кронштейну. Аккуратно снимите фильтр, избегая разлива топлива.
4. Проверьте состояние старого фильтра. Если он загрязнен или поврежден, замените его новым. При установке нового фильтра убедитесь, что он правильно установлен и надежно закреплен.
5. Подсоедините топливные трубки к новому фильтру, правильно соответствуя их расположение и подключение.
6. Закрепите зажимы на трубках, обеспечивая надежное крепление фильтра и герметичное соединение с топливной системой.
7. Очистите любые утечки топлива и тщательно проверьте фильтр и топливную систему на наличие повреждений или утечек.
8. При необходимости, выполняйте промывку топливной системы специальными очистителями для удаления накопившихся отложений и антистатическим очистителем для предотвращения статического электричества.
9. Закройте капот и заведите двигатель, удостоверившись, что всё функционирует нормально и нет утечек топлива.

После выполнения всех этих шагов замена топливного фильтра на Газель Бизнес УМЗ 4216 будет успешно выполнена. Помните, что регулярная замена топливного фильтра является залогом длительной и надежной работы двигателя вашего автомобиля.

Топливный фильтр на газель: где находится, замена

Эксплуатация и подбор фильтра тонкой очистки ГАЗель

Периодичность замены фильтрующего картриджа топливного фильтра на Газелях составляет 10-25 тысяч км пробега в соответствии с сервисной книжкой определённой модели. Последние версии дизельных агрегатов Cummins с системой распределённого впрыска топлива «Common Rail» требуют более внимательного подхода к качеству топливной смеси, поэтому на них рекомендуют устанавливать более качественные фильтрующие элементы из пористой керамики. Засор топливной системы по причине износа элемента фильтрации проявляется следующими характерными симптомами:

• Падение мощности агрегата
• Повышенный расход топлива
• Двигатель не держит обороты на холостом ходу
• Частые отказы системы запуска (не срабатывает зажигание при работающем стартере)
• Двигатель работает нестабильно, происходит самопроизвольное глушение

При дальнейшей эксплуатации с подобными признаками происходит засор форсунок (на дизельных агрегатах), выход из строя инжектора (атмосферные ДВС), образование нагара на клапанах (нарушение регулировки клапанной системы), быстрый износ узлов и механизмов цилиндропоршневой группы. В дальнейшем появляются проблемы в топливной системе и полный отказ запуска, который приводит к дорогостоящему ремонту.

Все конструкции топливных фильтров-сепараторов на Газель делятся по типу применения ДВС:

• Карбюраторного типа (выпуск до 2004 года) – каталожный номер 2108-1117010, подходят также для модернизированных инжекторных агрегатов
• Газель с бензиновым двигателем ЗМЗ-406 – каталожный номер NF-2110G, NF-2111G (с установкой типа «хомут»)
• Газель Бизнес, Соболь, Некст нового поколения с дизельными двигателями Евро-3 и системой топливопровода на полиамидной основе – каталожный номер NF2112G
• Газель с турбодизельными агрегатами «Cummins» Евро-3, Евро-4 (Бизнес, Некст) – каталожный номер FS-19925.

При засорении топливного фильтра меняют картридж разборного корпуса, в случае поломки какого-либо узла (нагревательного элемента, корпуса, топливных трубок) – замене подлежит весь модуль в сборе.

При подборе учитывают артикул, который соответствует VIN определённой модели – большинство картриджей стандартизированы, поэтому при необходимости на старые модели Газелей можно установить качественные мембраны, которыми оснащают современные дизельные «камминсы».

Бренд	Страна -изготовитель	Тип	Артикул	Цена
Big Filter	Россия	Cummins 2.8 оригинал	GB6222	460 рублей
FLEETGUARD	Германия	Cummins ISF2.8 аналог	FS19925	1540 рублей
SCT	Корея	Cummins ISF2.8 аналог	SC7064	780 рублей
Невский фильтр	Россия	ЗМЗ-405, 406	4062-1109013-20	305 рублей
Невский фильтр	Россия	инжектор ГАЗель Евро-3	211251100	450 рублей
FOTON	Россия	Cummins 2.8 аналог	FS19925	970 рублей
GOODWILL	Германия	ГАЗ-3302, Бизнес, ГАЗель NEXT, аналог Cummins ISF2.8	FG-110/1 (FS19925)	650 рублей

Топливный фильтр на ГАЗель

Топливная система автомобилей семейства ГАЗель снабжена фильтром-сепаратором для очистки топлива от загрязнений частицами коррозии, грязи, пыли и воды (остаточного конденсата). Независимо от типа двигателя – бензин или дизель на всех последних моделях Газель-405, Бизнес или Некст конструкция фильтра универсальна и не имеет принципиальных отличий.

Разница будет только в материале фильтрующего элемента, который может состоять из латунной сетки с мембраной, бумажного картриджа или пористой керамической вставки.

Эксплуатация и подбор фильтра тонкой очистки ГАЗель

Периодичность замены фильтрующего картриджа топливного фильтра на Газелях составляет 10-25 тысяч км пробега в соответствии с сервисной книжкой определённой модели. Последние версии дизельных агрегатов Cummins с системой распределённого впрыска топлива «Common Rail» требуют более внимательного подхода к качеству топливной смеси, поэтому на них рекомендуют устанавливать более качественные фильтрующие элементы из пористой керамики. Засор топливной системы по причине износа элемента фильтрации проявляется следующими характерными симптомами:

• Падение мощности агрегата
• Повышенный расход топлива
• Двигатель не держит обороты на холостом ходу
• Частые отказы системы запуска (не срабатывает зажигание при работающем стартере)
• Двигатель работает нестабильно, происходит самопроизвольное глушение

При дальнейшей эксплуатации с подобными признаками происходит засор форсунок (на дизельных агрегатах), выход из строя инжектора (атмосферные ДВС), образование нагара на клапанах (нарушение регулировки клапанной системы), быстрый износ узлов и механизмов цилиндропоршневой группы. В дальнейшем появляются проблемы в топливной системе и полный отказ запуска, который приводит к дорогостоящему ремонту.

Все конструкции топливных фильтров-сепараторов на Газель делятся по типу применения ДВС:

• Карбюраторного типа (выпуск до 2004 года) – каталожный номер 2108-1117010, подходят также для модернизированных инжекторных агрегатов
• Газель с бензиновым двигателем ЗМЗ-406 – каталожный номер NF-2110G, NF-2111G (с установкой типа «хомут»)
• Газель Бизнес, Соболь, Некст нового поколения с дизельными двигателями Евро-3 и системой топливопровода на полиамидной основе – каталожный номер NF2112G
• Газель с турбодизельными агрегатами «Cummins» Евро-3, Евро-4 (Бизнес, Некст) – каталожный номер FS-19925.

При засорении топливного фильтра меняют картридж разборного корпуса, в случае поломки какого-либо узла (нагревательного элемента, корпуса, топливных трубок) – замене подлежит весь модуль в сборе.

При подборе учитывают артикул, который соответствует VIN определённой модели – большинство картриджей стандартизированы, поэтому при необходимости на старые модели Газелей можно установить качественные мембраны, которыми оснащают современные дизельные «камминсы».

Big Filter	Россия	Cummins 2.8 оригинал	GB6222	460 рублей
FLEETGUARD	Германия	Cummins ISF2.8 аналог	FS19925	1540 рублей
SCT	Корея	Cummins ISF2.8 аналог	SC7064	780 рублей
Невский фильтр	Россия	ЗМЗ-405, 406	4062-1109013-20	305 рублей
Невский фильтр	Россия	инжектор ГАЗель Евро-3	211251100	450 рублей
FOTON	Россия	Cummins 2.8 аналог	FS19925	970 рублей
GOODWILL	Германия	ГАЗ-3302, Бизнес, ГАЗель NEXT, аналог Cummins ISF2.8	FG-110/1(FS19925)	650 рублей

Пошаговая замена топливного фильтра ГАЗель

Топливный фильтр-сепаратор на Газели закреплён на раме. Для его снятия необходимо отключить аккумуляторную батарею и убрать давление в системе (снижается до нуля после 10-15 минут глушения двигателя).

Отсоединить нагревательный элемент, снять клеммы проводки и слить остатки топлива через кран-штуцер слива отстоя внизу.

Отсоединить топливные трубки подвода магистралей к фильтру.

Открутить крышку фильтра-сепаратора.

Убрать остатки топлива ветошью и вынуть картридж фильтра.

Внутреннюю часть колбы сепаратора промыть и вытереть насухо.

Новый фильтр вставить в корпус, слегка нажав картридж до упора.

После закрутить крышку, установив нагревательный элемент с клеммами, и подсоединить топливные трубки. Места соединений и верх крышки рекомендуют обработать герметиком. После монтажа необходимо убрать воздух из топливной системы. Для этого включают зажигание, не запуская двигатель, 5-6 раз – в течение нескольких секунд должен сработать топливный насос и прокачать топливные магистрали, заполнив фильтр. Во время монтажа крышки сепаратора уплотнительное кольцо смазывают маслом, а при его изношенности меняют на новое.

Как промыть топливную систему используя топливный насос

Если захотите узнать подробности и марки подходящих агрегатов, найти информацию не вызовет труда. Здесь мы опишем общие принципы процесса. Специальный резервуар (например, A8 Plus), временно заменяющий насос и бак, заполняют горючим и очистителем. Запускают мотор, чтобы “прогнать” топливо по следующему циклу:

• топливный провод;
• переходник (устанавливают одновременно с прибором);
• бак.

Жидкость (топливо+очиститель), благодаря рассматриваемому приспособлению, распределяется под необходимым давлением.

Подобная промывка дизельной топливной системы автомобиля тоже возможна, причем очистка также осуществляется при помощи бензина по приведенной методике. В результате убираются смолистые и другие загрязнения. Очищается камера сгорания (верхняя часть поршня, кольца компрессии) и впускной/выпускной клапаны.

Как заменить топливный фильтр на Газель

Предназначение топливного фильтра

Такой расходник, как топливный фильтр, есть на всех автомобилях, которые работают на бензине и дизеле. Это фильтрующий элемент, который предназначен для удержания грязи и ржавчины, которая может вместе с топливом попасть в двигатель. Со временем, данная деталь забивается и начинает хуже выполнять свои функции. В таком случае сильно увеличивается риск поломки мотора. Кроме того фильтр не дает проникнуть в мотор частичкам воды, которые могут присутствовать в цистерне.

Как заменить топливный фильтр должен знать каждый автовладелец, ведь эта процедура довольно простая и она поможет сэкономить деньги. Ведь если обращаться на станцию техобслуживания, то там за такую техническую манипуляцию взыщут определенную плату.

Периодичность замены топливного фильтра

Рекомендуется производить замену этого расходного материала каждый 60 тысяч километров. Именно за это время фильтр набивается грязью и уже не может нормально очищать топливо. Но при частой эксплуатации машины, он выйдет из строя раньше. Владелец авто сможет это определить по тому, что скорости будут переключаться плохо, из-за поломки топливного насоса. Поэтому лучше производить замену каждые 30 тысяч километров, чтобы обеспечить свою безопасность на дороге. Существуют некоторые признаки, которые скажут о том, что пришло время замены элемента:

• Мотор работает неравномерно;
• Мощность машины уменьшается;
• Авто дергается при движении, особенно это заметно когда машина поднимается в гору;
• Расход топлива вырастает;
• Двигатель глохнет, его трудно завести.

Если обнаружили один из этих симптомов, то возможно, поможет замена топливного фильтра газели.

Порядок работы по замене топливного фильтра

Фильтрующий элемент на Газели Некст снимается не разбирая защитного корпуса. Последовательность действий должна быть такой:

1. Отсоединение минусовой клеммы от аккумуляторной батареи. Это необходимо, чтобы обесточить систему и работать безопасно. Под фильтр нужно заранее подставить ведро или другую емкость, ведь оттуда будут выливаться остатки горючего. Его будет не очень много, но лучше заранее быть к этому готовым. Это был подготовительный этап.
2. Откручивание гайки, чтобы открыть сливной кран. Отметим, что гайка откручивается против часовой стрелки. Далее следует извлечь пробку путем простого выкручивания руками. Теперь нужно аккуратно вылить остатки горючего в подготовленную емкость. Затем отсоединяем колодку, которая держит провода. Потом нужно сжать фиксатор и отсоединить топливопривод, который держится на фильтре и не даст его снять.
3. Следующее действие –это выкручивание прижимной гайки и отвод крышки от корпуса. Все, теперь можно легко извлечь топливный фильтр и на его место установить новый, который подходит по своим характеристикам.
4. В фильтр стоит налить немного топлива для того, чтобы облегчить прокачку топливной системы после пуска двигателя. Далее остается собрать все в обратной последовательности и проверить результаты работы.

Теперь вы знаете, как можно самостоятельно поменять топливный фильтр, без обращения в мастерскую. Следует сказать, что замена топливного фильтра Газели Некст отличается от замены фильтров других автомобилей и это нужно иметь в виду. Но если вы будете четко следовать нашей приведенной выше схеме, то у вас точно все получится.

Важные советы для автовладельцев

• Заправляйте свою машину на проверенных автозаправках, чтобы топливо отвечало всем стандартам качества;
• Не используйте горючее из ржавых старых канистр, потому что оно будет с загрязнением и это увеличит нагрузку на фильтрующий элемент;
• Меняйте фильтры чаще, лучше каждый 30 тысяч километров;
• Не забывайте очищать сеточку на топливном насосе.

Все эти нехитрые советы помогут избежать серьезных поломок Газели.

Выбор фильтра

Важным аспектом является выбор топливного фильтра, который должен быть качественным и оригинальным, иначе он просто не будет справляться со своими задачами и смысла в нем никакого не будет. Основной поломкой топливной системы, с которой сталкиваются владельцы Газели Некст является порыв седла форсунки. Из-за этого начинается так называемый слив топлива в обратку. Это происходит из-за использования неоригинальных дешевых фильтров

Многие водители пытаются сэкономить на расходниках, не понимая, какое важное значение они имеют для работы всей машины. На дешевых фильтрующих компонентах кольцо сделано из пластика или оно вовсе болтается, что недопустимо. Также подделки не фильтруют так хорошо, как оригинальные расходные материалы

Также подделки не фильтруют так хорошо, как оригинальные расходные материалы.

Промывка топливной системы — признаки загрязнения

Факторы, свидетельствующие о проблеме, косвенные (они могут говорить и о других трудностях с авто). Тем не менее проверить наличие нежелательной пленки стоит в следующих случаях:

• увеличился расход топлива;
• появились сбои в работе двигателя;
• включился сигнал Check Engine;
• машина не заводится (при этом стартер может крутиться);
• упала мощность авто (например, выжимаете педаль акселератора, но обороты не растут).

Если вы наблюдаете одну из этих проблем, обратитесь в техцентр. Именно профессионалы обладают необходимыми навыками и оборудованием для проведения качественной диагностики.

Проверка работоспособности насоса

После этого следует проверить, осуществляется ли подача бензина насосом. Для этого достаточно открутить хомут крепления подающего патрубка из бензонасоса в карбюратор, опустить конец трубопровода в емкость и удостовериться, что насос качает. У некоторых бензонасосов предусмотрена ручная подкачка, поэтому сделать проверку несложно. Но есть и насосы, у которых такая функция не предусмотрена. В таком случае придется проверять работоспособность узла стартером (при вращении коленвала стартером приводится в действие и насос).

Если и из патрубка выходит равномерные струи бензина, в которых не просматриваются воздушные пузырьки, то это является показателем исправности бензонасоса, а также топливных магистралей, ведущих к нему. А это уже сужает круг поисков, поскольку исключаются возникшие проблемы на участке от бака к насосу.

Диагностика неисправностей

Итак, что делать, если не работает бензонасос? «Газель» в этом случае нуждается в диагностике. Следует отметить, что самая распространенная проблема – это недостаточное давление топлива. Оно очень вредно для топливных форсунок. По этой причине они выходят из строя. Первый признак неисправности – рывки при движении автомобиля. Причинами этому могут быть как малое давление в топливной рампе, так и неравномерная работа насоса.

Еще одно тревожное проявление – затрудненный пуск двигателя. Впрысковые двигатели отличаются легким запуском. В случае перебоев с работой бензонасоса мотор заводится со второй или третьей попытки. Это не есть хорошо. Проверить, как работает бензонасос «Газель 405» можно при помощи специального индикатора для впрыскового двигателя. Сама диагностика проходит достаточно просто – все указано в инструкции к индикатору. При неисправности электрической цепи двигатель не заведется. Начинать поиск проблемы нужно с проверки предохранителей, реле и проводки.

Замена бензонасоса газель бизнес 4216

Газель до 2009 года. Пена в расширительном бачке

Существует несколько причин появления и образования пены в расширительном бачке. Но основных только две:

1) Охлаждающая жидкость (антифриз или тосол), купленная для автомобиля, не самого лучшего качества, а порой самое откровенное «месиво». 2) Порча (продувание) прокладки между ГБЦ (головка блока цилиндра) и блоком цилиндра.

Некачественная охлаждающая жидкость

Антифриз — важная составляющая любого двигателя. Это жидкость с особым химическим составом, которая призвана охлаждать мотор от перегрева. А это значит, что антифриз убережет двигатель от перегрева и деформации при повышенной температуре. Кроме того, антифриз благодаря своей химической формуле не замерзает и зимой

Что особенно важно, ведь зимой машина, несмотря на холод, особенно требовательна к охлаждению двигателя

Существует четыре основных вида антифриза, отличием которых является их функциональные возможности и состав. Тосол является своего рода видом антифриза

Важно заметить, антифриз — это охлаждающая жидкость иностранного производства, преимущественно американского, и в ход он идет в большинстве случаев для иномарок

Тосол же является охлаждающей жидкостью отечественных производителей, и чаще всего покупается для российских марок. Отличие антифриза от тосола в основном в химическом составе.

Образование пены по причине покупки некачественного антифриза заключается в следующем. Охлаждающая жидкость должна присутствовать и циркулировать в двигателе автомобиля всегда, даже во время прогревания машины. Циркуляция осуществляется благодаря особому насосу, название которого помпа. Благодаря помпе и циркулированию охлаждающей жидкости и происходит равномерное прогревание двигателя. Как только в автомобиль попадает некачественный антифриз, циркулирование происходит по тому же принципу, но с одной оговоркой — воздух в расширительном бачке совместно с химическими элементами начинает пузыриться, коксоваться, а как итог — образуется пена.

В зависимости от химического состава цвет пены может быть даже буро-коричневым. Поэтому если цвет пены стал темным, это первый признак некачественной охлаждающей жидкости.

Способы удаления пены из-за некачественного антифриза

Если причина неполадки в том, что пенится антифриз, исправить ситуацию можно быстро, легко и самостоятельно, не прибегая к помощи автомехаников. Для этого достаточно слить плохой антифриз, затем залить смесь дистиллированной воды и лимонной кислоты.

Общие рекомендации после замены топливного фильтра.

Прокачайте топливную систему.

Дело в том, что топливный фильтр может иметь значительный объем (иногда 0.5 литра) и за разовый запуск насос просто не успевает прокачать систему. Соответственно, топлива не хватает и двигатель не может запуститься.

На инжекторных и современных дизельных автомобилях необходимо 3-5 раз открыть замок до положения «зажигание включено» (стартер не крутим) и подождать по 5 секунд.

Для наглядности посмотрите вот это видео:

На старых дизельных автомобилях необходимо прокачать систему при помощи т.н. груши. Как правило, те, кто ездит на таких машинах сами все это знают и умеют, но если вы только осваиваете старые дизеля, с механическим ТНВД, это видео будет Вам полезно:

На карбюраторных автомобилях (хотя их уже лет 10 как не выпускают), все еще проще – просто накачиваем топливо в фильтр и шланги, нажав на рычаг бензинового насоса 10-20 раз. Если рычаг не продавливается, просто крутаните двигатель стартером на ½ оборота.

Прокачали систему и пробуем заводить. Если двигатель запустился – все отлично, если нет, начинаем вспоминать, что мы делали и искать ошибки.

Если фильтр внешний.

Как правило, в системах с внешним топливным фильтром фильтров два! Фильтр тонкой очистки, как на картинке выше и фильтр грубой очистки, он на заборнике топлива в баке. Если Вы его не заменили, замените. Основная же проблема, двигатель не запускается, после замены топливного фильтра кроется в шлангах! Некачественные шланги разбухают, а так как снаружи их держит оплетка, они перекрывают внутреннее отверстие. Пока их не шевелят, они еще как-то работают, но после замены фильтра (когда их крутят и растягивают), они за несколько минут могут придти в негодность. (это типовая проблема дешевых шлангов).

Проверяется следующим образом – снимаем шланг подачи с топливной рампы и открываем замок до положения «зажигание», стартер не включаем и не курим! Если со шланга пойдет хорошая струя бензина, причина кроется не в замене фильтра, смотрите что вы еще делали. Если топливо еле бежит – проверяйте шланги (по науке надо брать манометр и мерить давление, но лично у меня в хозяйстве нет манометра с переходником для проверки давления топлива).

Если фильтр составной.

Составной топливный фильтр с регулятором давления, применяется на многих «больших» иномарках, например на Mercedes ML

Важной особенностью этих фильтров является наличие встроенного регулятора давления топлива. В среднем 3% дешевых фильтров имеют бракованный регулятор давления топлива и после их замены, двигатель не запускается. Так же проблема может быть в разбухших шлангах, но это только в том случае, если ремонтом машины ранее занимался «колхоз»

Так же проблема может быть в разбухших шлангах, но это только в том случае, если ремонтом машины ранее занимался «колхоз».

Проверяется правильность замены фильтра точно также – снимаем подачу с рампы и смотрим на напор. (по науке надо брать манометр и мерить давление, но лично у меня в хозяйстве нет манометра с переходником для проверки давления топлива).

Если фильтр установлен в топливном модуле в баке.

Топливные модули стоят на 90% современных автомобилей. Топливный модуль представляет собой сборку из насоса, топливных фильтров, регулятора давления и измерителя уровня топлива. Такая вот вещь в себе.

Это самый печальный случай так как, вероятно, снова придется все разобрать. Кстати именно при замене фильтра в топливном модуле, вылезает больше всего косяков.

Прежде чем разбирать, проверяем – снимаем подачу с рампы, открываем замок и смотрим, бежит ли топливо и сколько его. (по науке надо брать манометр и мерить давление, но лично у меня в хозяйстве нет манометра с переходником для проверки давления топлива).

Если топливо не бежит – снимаем топливный модуль и проверяем где мы накосячили, вариантов не много вот они:

• забыли одеть или порвали уплотнительное кольцо.
• Забыли одеть, или не до конца одели топливный шланг на фильтр или на насос.
• Не защелкнули регулятор давления.
• Не одели электрическую клемму на насос.

Все, все типовые проблемы из за которых после замены топливного фильтра машина не заводится, я привел. Надеюсь, что статья была полезна.

Коллеги, на этом у меня сегодня все,. Если ваша машина не смотря на все так и не заводится обратитесь в сервис. Кстати для крупных городов доступен отличный онлайн сервис по выбору авторемонтной мастерской.

На этом у меня сегодня все. Если у Вас остались вопросы, или если вы хотите дополнить статью, пишите комментарии.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

• плохо качает бензонасос и не создает нужного давления;
• бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.
