Мозги форд фокус 2 где находятся неисправности

Проблемы с мозгами форд фокус 2

Ford Focus 2 уже не та машина, что была в прошлом, когда обнаружить проблему в системе двигателя удавалось лишь интуитивным путем. Сегодня, на помощь приходят всевозможные индикаторы, сообщающие о повреждении мотора, загораясь на панели приборов. Электроника показывает ошибку, зная код которой, автовладельцы понимают тип поломки двигателя, равно как и ее исток. Однако, нужно знать, как сбросить ошибки Форд Фокус 2, именно об этом пойдет речь в статье.

Основные причины неисправности системы двигателя

Двигатель у Форда Фокус, как и у любого автомобиля, является механизмом первостепенной важности.

Гарантии производителя не дают стопроцентного результата, при работе системы двигателя Форд Фокуса второго поколения, оно подвергается нагрузке, значит, вероятность поломки очевидна, и естественна. После пробега нескольких тыс. км, поломка дает о себе знать в разных проявлениях, а эксплуатация уже небезопасна.

К тому же, езда с неисправным двигателем, напрочь убивает его, создавая еще больше проблем. Завод‐производитель указывает срок эксплуатации каждой части мотора, но он не в силах предусмотреть условия работы. Показатели всегда средние, согласно пробегу в тыс км, а по факту неточности случаются гораздо раньше. 3–4 тыс км пробега для Форд Фокус небольшое значение, но последующая работа заставляет сомневаться в его надежности.

Те, кто проехал на этой модели немало тыс. км, столкнулись с двумя типичными ситуациями: троит и излишне нагревается. Появляется предупреждение, так как индикатор заметил неисправность двигателя Форд Фокус 2 и сообщил о неточности в работе. Дальше ехать не следует до ее устранения, но, чтобы устранить ее, необходимо провести исследование и выявить причину. Поломка подразумевает разные сигналы, а источник может скрываться в следующем:

• в свечах;
• системе зажигания;
• ВВ кабелях;
• давлении в цилиндре при сжатии;
• топливных форсунках;
• датчике коленвала;
• топливной смеси;
• метках ГРМ.

Проблема может быть в высоковольтных кабелях, если возникнет повреждение после проезда нескольких тыс. км. В этом случае в двигатель не поступает искра, а на панели появляется все та же ошибка.

Все чаще, неточности связана с троением происходит при образовании богатой смеси. Перенасыщенность горючего выводит узлы мотора из правильного функционирования, что приводит к тому, что появляется неисправность системы двигателя Форд Фокус.

На самом деле свечи исправны и со смесью все в порядке. Имеет значение промежуток между шкивом и датчиком положения коленвала. Это расстояние непосредственно влияет на стабильную работу свечей и зажигания.

Неисправные инжектора автомобиля сами по себе являются препятствием для мотора, когда загорается сигнал, указывающий на повреждение. Есть один способ, как это проверить: заменить местами форсунки и посмотреть за тем как ведут себя цилиндры. Проблема может быть и при недостаточном давлении в цилиндре на момент сжатия. Мотор также начинает троить.

Описание кодов ошибок двигателя

Благодаря электронным индикаторам, любая неисправность двигателя отображается на приборной панели. В момент выхода из строя одного из элементов мотора появляется ERROR в виде шифра. Этот шифр позволит не только узнать тип поломки, но и указать на метод борьбы с ней.

Ниже приводим список ошибок в двигателе Форд Фокус 2 с подробной расшифровкой:

• Р 0171–0172 — проблема в топливной смеси, либо чрезмерно обогащенная, либо бедная.
• Р 0173 — явная утечка топлива из системы подачи горючего.
• Р 0174–0175 — идентичные неполадки, связанные с неверным составом топлива.
• Р 0215 — повреждение соленоида, запускающего двигатель. Также появляется при троении, решение — замена соленоида.
• Р 0216 — разрыв или короткое замыкание в системе управления периодичностью впрыска.
• Р 0217 — перегрев мотора в результате применения некачественного антифриза.
• Р 0218 — перегрев трансмиссии, способствующий некорректной работе коробки передач.
• Р 0219 — мотор работает на чрезмерно высоких оборотах.
• Р 0243–0246 — функциональный сбой первого выхлопного соленоида.
• Р 0247–0250 — выход из строя второго выхлопного соленоида, в обоих случаях следует заменить запчасть.
• Р 0251–0255 — проблема в установке на впрыск первой турбины. Необходима тщательная проверка цепи.
• Р 0256–0260 — неисправность насоса на второй турбине.
• Р 0261–0296 — выход из строя драйвера одной или нескольких форсунок, нарушена система впрыска.
• Р 0300 — несвоевременное воспламенение горючего и воздуха (однократный случай или регулярный).
• Р 0301–0312 — один из цилиндров допускает пропуск зажигания.
• Р 0410 — в связи с утечкой обнаружена поломка в системе дополнительной воздухоподачи.
• Р 0411–0417 — горючая смесь подается некорректно, неисправность клапана дополнительной воздушной подачи.
• Р 0420 — проблема с каталитическим нейтрализатором.

Чек двигателя, что это такое

За любой поломкой в системах двигателя автомобиля последует тревожный сигнал водителю в виде индикатора. Он выглядит как «Чек енжин», то есть предупреждение о неисправности и побуждение водителя проверить мотор. При запуске двигателя этот индикатор загорается всегда, потому что происходит проверка электроники. Через мгновение она пропадает с панели, и это является нормальным явлением, можно начинать движение. Однако если «Чек» загорелся непосредственно во время движения машины, то на лицо неисправность, и нужно отправляться в ближайший сервис.

Индикация неисправности двигателя

Неисправность двигателя определяется с ее первой причиной. На Форде Фокус ранних годов выпуска тревожный сигнал был свидетельством поломки карбюратора, чаще из-за засора или неспособности приготовить правильную горючую смесь. «Чек» указывает на целый ряд возможных неполадок.

На современных автомобилях стоят инжекторы, а «Чек энжин» говорит не только о некачественной смеси, которая попадает в цилиндры мотора.

Бывают случаи появления сигнала датчика после заправки, если залить разбавленный бензин плохого качества. Низкопробное топливо влечет за собой всевозможные отложения на свечах, которые блокируют искру. В итоге двигатель начинает троить, а на панели высвечивается все тот же «Check». Владелец Форд Фокус 2 впадает в панику, мчится в сервис, рассчитывая выявить серьезную поломку и потратить деньги на ремонт. Но все оказывается гораздо проще.

Определяем почему горит ошибка Check Engine

Форд Фокус оснащен множеством электронных индикаторов, которые загораются не только фиксируют неполадки двигателя, но и пытаются их предотвратить. Факторов для индикатора «Чек енжин» предостаточно, поэтому не нужно сразу впадать в отчаяние, проехав определенное количество км. Не менее важным будет проверить сами датчики на предмет исправности, иногда они сбивают с толку во время эксплуатации транспортного средства.

Индикатор загорается и при недостатке антифриза, и при не до конца закрученной крышки бензобака. А может из строя вышел один из сенсоров, которых в машине множество.

Чтобы в точности определить почему светится ошибка неисправность двигателя, необходимо соединить считывающее устройство к CAN-шине машины. В конце проверки, компьютер покажет весь список неполадок в зашифрованном виде. Потребуются знания автоэксперта, без которых разобраться в шифрах не представляется возможным. Ниже рассмотрим почему появляется индикатор «Чек енжин» чаще всего.

Что вызывает Check Engine чаще всего

Работа автомобиля Ford Focus 2 в отдельных случаях подразумевает поездку в несколько сотен километров, в места, где станция технического обслуживания недоступна.

Часто индикатор «Чек енжин» светится из‐за:

• недостатка топлива в бензобаке;
• неправильной эксплуатации крышки бензобака;
• свечей зажигания;
• неисправности топливного насоса;
• поломки сенсоров;
• катализатора выхлопов.

Прежде всего надо проверить насколько плотно закрыта горловина бензобака, потому что недостаточная герметичность вызывает сигнал о том, что имеется ошибка мотора. Если в баке мало топлива, то сигнальный значок также начнет мигать, потому что топливный резерв не успел обнаружиться сенсором. Это может произойти при сильном наклоне машины, когда поплавок достигнет меньшей отметки, дав при этом соответствующий сигнал датчику.

Тест датчиков приборной панели

Если индикатор продолжает светиться, то есть смысл проверить остаток горючего по факту, и долить топливо хотя бы до половины бака. Далее, чтобы система сбросила сигнал и неисправность двигателя была устранена, можно попробовать снять минусовую клемму с аккумулятора и заново надеть. Оповещение о неполадке обязательно исчезнет после этого.

Задача этого устройства — трансформировать вредные вещества в безобидную субстанцию. Понять, что катализатор работает неисправно можно задолго до появления пиктограмки «Check Engine». К примеру, слабый разгон (до 100 км/ч), говорит, как раз о том, что есть ошибка.

Как сбросить ошибки и избавиться от Check Engine

Мигающая лампочка датчика неисправности начинает гореть, вызывая неприятное ощущение. Ведь даже если поломки нет, а просто сбилась электроника, с сигналом «Проверить двигатель» ездить не рекомендуется. Уменьшаются обороты двигателя, страдает разгон и все остальное. Необходимо сбросить этот навязчивый значок как можно быстрее, прибегнув к одному из вариантов:

• использовать сканирующий адаптер;
• посредством ключа зажигания;
• снять клеммы с АКБ.

Первый вариант исключительно для профессионалов, так как диагностическое оборудование для выявления неисправности мотора Форд Фокус стоит не дешево. Любители могут прибегнуть к недорогому бытовому адаптеру, которыми заполонен рынок запчастей. Небольшое устройство вполне способно решить данный вопрос.

Адаптер‐сканер для выявления неисправностей

Также, можно сбросить ошибки системы двигателя с помощью обычного ключа зажигания. Все что нужно сделать, это поставить ключ в положение АСС и через 2-3 секунды выключить. Подождать некоторое время и повторить действие. После нескольких попыток, сигнал «Проверить мотор» перестанет гореть. Наконец, самый банальный метод — это снять клеммы с АКБ, а через пять минут поставить обратно. Происходит перезагрузка электроники, и все тревожные сигналы больше не загораются.

Если был сбой электронных узлов, то сигнал пропадет, но в случае реальной неисправности двигателя устранить поломку таким способом не получится. Значок так и будет светиться. Выход один — обратиться к автомастеру, чтобы он не только сбросил ошибку, но и основательно провел ремонт.

Ford Fokus 2 периодически подвергается пресловутому рестайлингу. Меняется экстерьер машины, комплектация, но в двигателе редко что меняется существенно. Значит тревожная надпись: «Проверь мотор» — будет ни раз мерцать перед глазами. Игнорировать ее нельзя, советы в статье помогут принять решение по эксплуатации.

Но придется проводить осмотр всего, что есть в машине. Это сложная задача, так как встроенных сенсоров множество и проблема может быть в одном из них.

Бывает, что обнаружить проблему получается сразу, и сигнальная лампочка гаснет. Это происходит в тех случаях, когда с мотором все в порядке. А иной раз не обойтись без разборки двигателя. По‐другому вряд ли получится избавиться от тревожного предупреждения.

Если указанные методы не помогают, то найдите время заехать в автосервис и определить истинную неисправность. Помните, чем раньше обратитесь за помощью к мастерам, тем больше сэкономите на ремонте.

Направляйтесь в диагностический центр, где вам точно объяснят, что не так с мотором, и есть ли повод для беспокойства. Мастера точно найдут способ решить вопрос в эксплуатации, что позволит вам проехать еще сотни тыс. км на своей машине. Не скупитесь на малом, экономьте на большом!

При заводе, двигатель как то долго чихал, потом завелся, но компьтер написал- режим ограничения скорости, а потом неисправность неисправноситть двигателя. После повторного запуска все стало нормально, но осадок остался. 2 л. пробег 1400. Сегодня как раз обкатку должен завершить. Теперь с опаской завожусь?. Это что бензин не качественны? Или просто гонки компа?

Снял клемму с аккумулятора. очистил дроссель. Снял 2 разъема с ЭБУ и очистил их и разъем дросселя спреем. После обратной сборки произвел адаптацию дросселя и проблема ушла. Проехал порядка 1000 км и гадская надпись ни разу больше не появлялась. ХХ вернулся вместе с тягой. Ошибок больше нет. Буду рад если кому-то так же поможет мой совет.

Доброго времени дня! Подскажите пожалуйста! возникла проблема с двигой 2.0 после резкого нажатия на педаль газа под капотом были слышен треск после чего машина заглохла и не запускаеться, по ошибкам выдаёт р1000 и р2122. Куда лезть и где копаться?

Доброго времени суток! У меня проблема, выдает неисправность системы двигателя,разгон уменьшен. ELM выдает ошибку P2138,не соответствие дроселя и педали! Я произвел пропайку приборной доски,результата ноль! я поменял дросель на б/у результата ноль, поменял педаль опять же ноль. заметил ,что ошибку выбрасывает при разгоне или трогании с места! Люди добрые помогите ! или я спалю его к чертям! форд фокус 2008 ,1.6 ,100 коней

Ещё заметил ,что по дождю ехал позавчера, вообще стала выкидывать ошибку и чек загорается при трогании мгновенно ,только скину обдэшкой ошибки ,заглушу ,трогаюсь бац. и опять ! может влага куда попадает ,капот открыл посмотрел вроде сухо!

5 июня 2021 mobile

В сервисе сделали диагностику двигал и коробки.
Все ошибки по причине перепада напряжения.

При езде по городу все норм.

В понедельник еду к официалам (аларм).

До этого всегда заправлялся на газпроме. Заправка поменялась на лук. В общем все это началось после заправки 3/4 бака у них.

8 июня 2021 mobile

Здравствуйте, подскажите либо помогите узнать причину ошибки «двигатель неисправен».
Машина фф2 рестайлинг 1.6 турбодизель TDCI
Ситуация такая, еду я все хорошо, ничего нигде не стучит, все работает так как надо. Но когда стрелка спидометра поднимается к сотке и выше начинает пищать и на приборке горит ошибка, скорость при этом не падает, едит дальше и скорость растет. Когда заглушу двигатель и заново заведу, ошибка пропадает. Но когда снова стрелка выше 100, все повторяется. В чем проблема, как так то? Некие говорят что проблема с турбиной, травит воздух.

16 нояб ря 2021 mobile

FF2 рест 2010 sigma 1.6 100 л.с

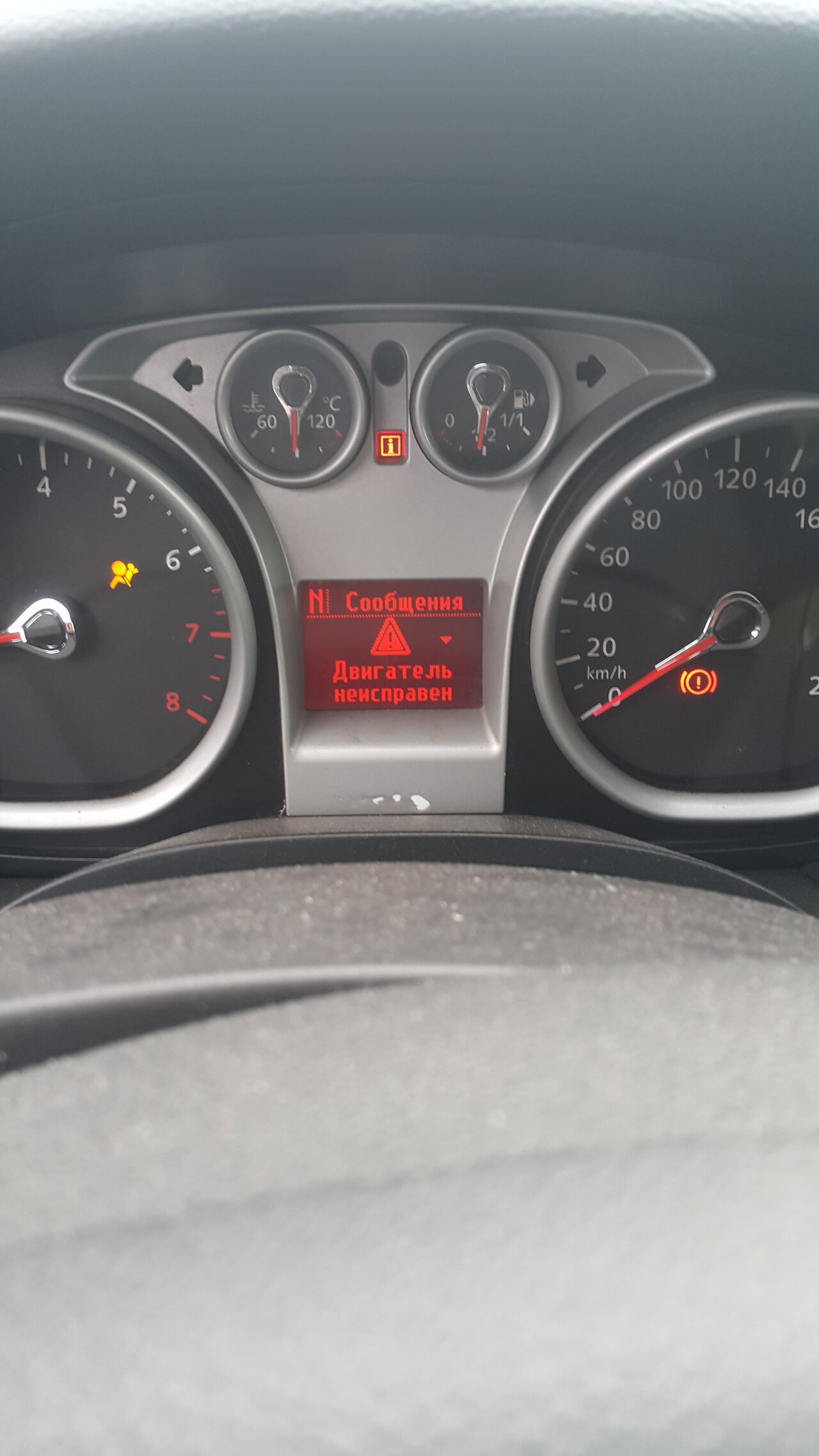

Неисправен двигатель / Разгон уменьшен

Как избавился от этой проблемы:
1) демонтировал Приборную панель
2) разобрал , пропаял основной разъём
3) поставил назад
Месяц уже катаю полёт нормальный.

всем ДВС!!
Выскочила ошибка 2110 и двиг затроил.
Покурил форумы и по факту разбора грешу на резистивные дорожки датчика положения дросельной заслонки.
В сборе датчик все понятно — от 5 тыр.
кто-нибудь пытался найти эту синенькую платку с дорожками. Она рублей 50 должна стоить в базарный день пучок на сдачу.

Здравствуйте, помогите пожалуйста крик души . У нас фокус 2 2005 года, дорестайлинг ! Пол года назад загорелась ошибка неисправность системы двигателя , ограничение скорости , машина скорость не развивала больше 20км/ч ! Перепояли панель, ошибка ушла ! Сейчас снова вышла эта же ошибка ( перепояли панель, заменили дроссель) ни чего не помогает ! Что самое загадочное , когда загорается ошибка , машина встаёт в аварийное положение , глушим машину, по истечению суток, завели машину и все хорошо, работает как часы , ездили пол дня, прогревая и глуша машину , все было хорошо, потом заглушили снова, завели через 10 минут и снова ошибка ! И так каждый раз , обращались уже к 2м электрикам, а толку нет, только потраченные деньги , разводят руками да и все !

ekaterina301793
Дак а диагнностика какие ошибки показывает? Может, и не в приборе дело? Там много чего может этот аварийный режим дать. А приборка чаще всего вываливает кучу всего сразу по многим системам, а не одну ошибку.

Диагностика показывает, что до пайки что после u1900 по кан шине. А аварийный режим ставит адаптацию дроссель и больше не каких ошибок нет.

1 февраля mobile

ekaterina301793
У меня такая же проблемма
Аварийный режим. На разных скоростях. Падают обороты, скорость. Пока по новой не заведешь машину. Приборка если бы глючила то думаю много всего бы повыскакивало. + езжу по ровной дороге. По началу грешили на турбину. Отремонтировали турбину. Аккутатор не ходил как положенно. И +турбина была припалееная,был поврежден шланг с итеркуллера. Такой вопрос а у вас сажевый и катализатор на месте?

3 февраля mobile

6 февраля mobile

11 февраля mobile

Добавляю к вышенаписанному.
Проклеил еще раз крышку платки резистивного сопротивления на ДПДЗ.
И все стало более-менее. Ошибки сбросил. Расколбас двс прекратился.
Что осталось:
1. Дабл-старт. Прикупил фильтры форсунок. Попробую почистить. И может поменять фильтр бензонасоса. На форуме где-то видел совет подкрутить регулировочный пластиковый болт на ДЗ. Но как-то страшно испортить или сорвать его.
2. Некоторая вибрация двс на холостых. Может на подушки двс. Но как узнать точнее — ХЗ.
3. При нажатии на газ сначала происходит небольшое падение оборотов. И иногда хлопок. При чем выход воздуха обратно через ДЗ.
4. Какая-то жесткость работы двс. Нет мягкости, часового механизма. Как-будто без масла работает. Но оно есть.
Возможно у 2, 3 и 4 причина одна и та же

Здравствуйте, машина focus 2 2010г. 1.8 бензин
Проблема выскакивает ошибка неисправность гидроусилителя. Плавают обороты и наровят все время без педали газа уйти за 3 тысячи. Стрелка спидометра постоянно на нуле не считает и не дергается. По остальному машина себя ведет нормально.
Думал панел приборов. Перепаивал 2 раза. И стучал по верху, что бы проверить реакцию на тряску и штекер шевелил ноль реакции. После первой пропайки по ездил до зимы полгода, наступил минус и сразу ошибка. Грешил на акум. Акум на гарантии проверили зарядили все ровно ошибка.
Недавно стало теплее плюсовая температура, катался весь день на трасе включился спидометр остался только чек. Все вроде бы хорошо, но проехал по ямке и ошибка снова загорелась.
Была шкода октавиа 13 года 1.8 бензин турбированная, так там тоже была подобная ситуация там оварийный режим разгон до 2 тыс. Спидометр не работает и не считает, так дело было в предохранителе силовом под капотом. Не помню какой электрик нашел и поменял а я и не загонялся.
Так может и у меня такая же проблема либо силовой предохранитель под капотом или проводка от предохранителя.
Может у кого нибудь была такая же проблема надоела ездить и думать про эту ошибку.
Сейчас плюс на улице и ошибки никакой нет даже по ямкам езжу не загорается, как только минус снова появляется, парадокс какой-то.
Станций форд фокус клуб в Белоруссии нет.
Кароче как то так.

Кроме того, ЭБУ Форд Фокус 2 хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.

В сегодняшней статье мы расскажем вам какие функции выполняет, распространенные неисправности и где находится ЭБУ Форд Фокус 2. А также я дам вам пошаговую инструкцию по его снятию и замены.

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства

ЭБУ на автомобилях Форд Фокус 2 выполняет следующие функции:

• управляет подачей воздуха при пуске двигателя;
• на автомобилях с автоматической трансмиссией управляет коробкой передач
• управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
• регулирует частоту вращения коленчатого вала на холостом ходу;
• обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
• на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
• управляет работой вентилято­ров системы охлаждения двига­теля;

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.

Проверка ЭБУ Форд Фокус 2

Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

Видео: Проверка ЭБУ, щитка приборов и ключа зажигания Фокус 2

Где находиться ЭБУ Форд Фокус 2

ЭБУ Форд Фокус 2 установлен на стойке под панелью приборов с правой стороны за вещевым ящиком. Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

ЭБУ Ford Focus 2 – основные неисправности

Частой проблемой ЭБУ Ford Focus 2 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Центральная плата ЭБУ Форд Фокус 2

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

1. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
2. Пропадают холостые обороты + плавают. Электрика в норме.
3. Блок управления не выходит на связь
4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Демонтированный блок управления Форд Фокус 2

Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

• для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
• для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
• для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
• для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
• для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
• перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.

Демонтаж ЭБУ Форд Фокус 2 1.8 и 2.0 R4 Duratec-НЕ 16V

[attention type=red]Примечание автора статьи: Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.[/attention]

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

1. не забивать на проблемы с электрикой (что-то коротит и т.п.)
2. при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
3. не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
4. не допускать попадания влаги и масла в ЭБУ
5. внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
6. не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

На автомобили Форд Фокус 1 европейского производства устанавливаются электронные блоки управления фирм FoMoCo, Bosch, Delphi, Continental, Magneti Marelli, TRW, Siemens, Visteon и т.д. Несмотря на многообразие неисправностей, всё же выделим наиболее встречаемые в ремонте и расскажем о способах их устранения.

По нашей статистике привозимых блоков в 80% случаев не требуется ремонт ЭБУ Ford Focus 1, т.к. диагностика была произведена неправильно. Проблема изначально кроется в проводке автомобиля

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства.

Он выполняет следующие функции:

• управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
• обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
• управляет подачей воздуха при пуске двигателя;
• регулирует частоту вращения коленчатого вала на холостом ходу;
• управляет работой вентилято­ров системы охлаждения двига­теля;
• на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
• на автомобилях с автоматиче­ской трансмиссией управляет ко­робкой передач.

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.
Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

Колодка и диагностический разъём ЭБУ Форд Фокус 1

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

ЭБУ Ford Focus 1 – основные неисправности

Частой проблемой ЭБУ Ford Focus 1 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

1. Блок управления не выходит на связь.
2. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
3. Пропадают холостые обороты + плавают. Электрика в норме.
4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Видео: Как прошить ЭБУ Форд Фокус 1

Где находиться ЭБУ Форд Фокус 1

Блок установлен на стойке под панелью приборов с правой стороны за вещевым ящиком.Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

• внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
• не забивать на проблемы с электрикой (что-то коротит и т.п.)
• не допускать попадания влаги и масла в ЭБУ
• при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
• не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
• не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Пошаговая инструкция замены ЭБУ Форд Фокус 1

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 1 необходимо выполнить следующий порядок действий:

Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.

Эпопея с ремонтом ЭБУ(visteon esu-131)

9 лет

Добрый день форумчане. Как и обещал выкладываю небольшой отчет по моей проблеме. Начну рассказывать с самого начала. Может кому пригодится. Так как на этом форуме мне никто помочь не смог, видимо я первопроходец.

Всё началось с того, что загорелась лампочка Check Engine. Недолго думая взял нотбук, диагностический кабель и полез смотреть, что же всё таки приключилось. Диагностика показала ошибку p0135, данная ошибка означает, что не работает подогрев 1ого лябда зонда(у меня их 2, так как машина 1.8 дорестайл). В принципе плёвое дело подумал я. Купил новый лябда-зонд поставил и фиг вам! Ошибка как горела так и горит, да ещё и ESP перестал работать через день. Прочитав форум было выяснено, что как раз если не работает лябда(а точнее подогрев 1 лямбды) то может выскочить ошибка ESP. Это вселило некую надежду.
По совету и наводке(за что ему огромное спасибо) Russian_Mouse была найдена общая схема проводки для авто. Путём недолгого изучения было выяснено, что проводка идёт напрямую к мозгам(сердце в этот момент ёкнуло) на 5ый пин первого разьёма(фото с разьёмом ниже), но надежда всё таки была, что виновата во всём проводка. Вооружившись тестером сомнения пали. Проводка целая, а значит виноват мозг.

Сильно опечалившись был снят мозг с машины(сделать это не трудно, нужно открутить всего лишь 3 болта). Покрутив его так и этак не найдя способа открыть его безболезненно, было решено вскрывать как получится(делается это всё на свой страх и риск). Морально я готовился к покупке новых мозгов. К сожалению процесс вскрытия я не запечатлел, но в общих чертах нужно отодрать кучу герметика и вырвать верхнюю крышку(сохранить её у меня не получилось, пришлось делать новую).

После вскрытия оказалось, что мозги наглухо приклеены к корпусу термоклеем. Вооружившись феном для распайки началось прогревание основания, для того чтобы всё таки вытащить мозги. Мой фен оказался слабоватым и пришлось отдавать в "специализированный" сервис. Сразу скажу, что вытащить то они вытащили, но вот проблему не нашли(ПС если бы знал что они такие "мастера" сразу бы Павлу отдал бы. Он сказал, что за 500р отодрал бы(о нём чуть ниже) ).
Снятые мозги:

Забрав мозги и отдав 2000 за их вытаскивание с грустью поехал на работу. По пути осматривая плату, не вооруженным глазом причина была найдена. Сгорело 2 транзистора под разъемом(место поломки на фото указано красным квадратом).

Так как подлезть туда самому без снятия колодки разъема было не возможно. Было принято решение отдать паять мозги профессионалу. Найден был такой человек через 2 дня( Зовут его Павел и спасибо ему огромное) потому как к кому я не обращался либо отказывались, либо заламывали цены по 5-7 тысяч(сервисы). Договорились о том, что я смогу забрать их через неделю, предварительная стоимость 1500р. По прошествии недели забрал мозги. Привёз, установил без коробки и о чудо! Всё работает! Радости моей не было предела.
Так выглядит место распайки после ремонта:

Смастерив новую крышку(выглядит не очень, зато герметично и прочно), установив мозги обратно в коробку, залив термоклеем основание, а так же пройдясь по плате водозащитным гелем, вся эта конструкция была благополучно собрана. Затем, за герметизировав обычным силиконовым герметиком коробку, мозги были установлены в машину.

Машина завелась, ошибок нет. Расход за 1 день уменьшился почти на 1 литр. Есп работает. Я доволен как слон.
По затратам вышло 4000р+ термоклей и силикон. Спасибо за внимание.

Форд фокус 2 неисправность эбу

Доброго всем понедельника!
Знаю, что многие ищут на этом сайте решение проблем с машиной в непонятных ситуациях (сам такой), поэтому выкладываю некоторое наблюдение.
Есть авто Ford Focus 2 (2 литра, с гидроэлектроусилителем руля), после хорошего такого лобового удара и восстановления, не заводится: не крутит стартер и даже не пытается, панель приборов пишет что-то типа «неисправность двигателя» и еще кучу неисправностей, при диагностике ЭБУ на связь не выходит, мигает лампочка иммобилайзера и вообще все плохо…
После многочисленных проверок предохранителей и проводки и прочего и прочего был сделан вывод, что нет связи ЭБУ с салонной частью электроники (в частности, с панелью приборов) либо ЭБУ не запитывается или вышел из строя. На столе ЭБУ проверить я не смог, так как схему так и не нашел, а там где нашел, хотят регистрацию и еще сколько-то там постов на форуме — не наш случай… Где-то в просторах инета, может даже и на драйве, нашел информацию, что вся электроника, в которой есть хоть какой-то интеллект, связана вместе посредством CAN-шины, которая выглядит как витая пара. Выяснилось, что в салоне эта витая пара , а под капотом .
В салоне повреждений не должно было быть, поэтому лазил под капотом.
В общем, выяснилось, что эта шина, выходит с ЭБУ, приходит в блок предохранителей под капотом и уходит на гидроэлектросилитель руля, оттуда возвращается обратно в блок предохранителей «подкапотный» и уходит в жгут проводов по щитку моторного отсека на правую сторону в ноги переднего пассажира, где расположен блок предохранителей «салонный».

А проблема оказалась в обрыве линии в жгуте около гидроэлектроусилителя руля, который не работал еще до аварии и поэтому мы его в расчет вообще не брали. После соединения четырех проводков машина ожила и бодро завелась.
При этом, когда я пытался соединить ЭБУ с салоном напрямую (выход CAN-шины ЭБУ цеплял на разъем диагностики, куда эта CAN-шина тоже приходит) мне это ничем не помогало. Возможно, я что-то не то делал, а возможно, там еще должны стоять какие-то сопротивления в шине (так называемые терминаторы), в теорию я сильно не углублялся, к сожалению…
Прошу прощения за большое количество текста, и надеюсь, кому-то он будет полезен.

Сегодня, речь пойдет о системе зарядки этого автомобиля о его устройстве и о методах проверки. Думаю, метод проверки, больше заинтересует начинающих автоэлектриков, а так же тех автовладельцев, которые предпочитают ремонтировать свой автомобиль самостоятельно.

Итак, не буду много распинаться, давайте уже перейдем к делу.
Наверное многие автолюбители сталкивались с такой проблемой когда перестает работать генератор автомобиля и на панели приборов появляется раздражающий сигнал о неисправности системы зарядки. Вот такая неприятность случилась с одним из моих клиентов.

Ну что же, подумал я, неисправность на лицо, надо посмотреть что там приходит на АКБ, говоря проще, проверить напряжение приходящее от генератора. И каково же было мое удивление, когда на экране мультиметра я увидел следующее:

Интересный случай, подключаем диагностику и видим следующее:

Придется покопаться в проводке, и проверить все соединения. Наверное многие знают, что в подкапотном пространстве автомобиля Форд проверить генератор достаточно сложно, т.к. место подхода к нему достаточно мало, но мы можем и не такое, поэтому для нас это раз плюнуть.
Для начала проверяем питание генератора, благо предохранитель находиться ни так далеко как генератор и для его проверки всего лишь необходимо открыть крышку блока предохранителей под капотом.

Проверив предохранитель и убедившись в его исправности, дело дошло и до разъема генератора.

Ну а теперь немного теории:
Разъем генератора имеет 3 контакта. На одном из них — постоянный «+» от АКБ, на втором — управление генератором и на третьем — выходное напряжение регулятора.
Вот схема зарядки АКБ автомобиля Ford Focus 2.

Как видно из схемы, 2 провода идут на блок ЭБУ. Это как раз и есть провода управления генератором и контроль зарядки АКБ.

С теорией мы разобрались, пришло время проверить все и вся и разобраться, что же все таки происходит и почему у нас появляется такая неисправность.
Для начала был проверен провод от блока предохранителей до разъема генератора на сопротивление, т.е. целостность проводки от обрыва и коррозии.
Показания оказались весьма солидными, а вернее проверка показала что проводки цела и все с ней порядке. Теперь нужно найти провода на блоке ЭБУ и проверить их. Для этого был снят блок ЭБУ. Для информации: Блок ЭБУ находиться под левой фарой и для его снятия требуется снятие подкрылка. Не очень удачное место для расположения блока, но видимо у производителя на этот счет свое видение ситуации.

Я не буду показывать весь процесс прозвонки и поиска проводки, для этого существует много информации в интернете, покажу лишь, результат проверки проводки на сопротивление. Как известно, чем ниже сопротивление провода тем лучше.

По такому методу необходимо проверить всю проводку от генератора до блока ЭБУ и контакта предохранителя.
Убедившись, что вся проводка цела, я уже было хотел снимать генератор для проверки его на стенде, но остановился. Решил еще раз проверить, но использовать для этого очень хороший прибор под названием Осциллограф!

Подключаю осциллограф к проводке генератора — для удобства подключения я разобрал один из разъемов ЭБУ в который приходят контакты генератора, питание генератора — постоянный плюс от АКБ проверял с самого предохранителя. Вот фото подключения.

Подключение к контактам генератора на колодке ЭБУ. Один провод пришлось проколоть, т.к. было не очень удобно подключаться.

Когда все подключения выполнены, можно запускать двигатель и снимать показания.

Немного пояснений для понимания: 1й — канал красного цвета FR(LI) — это выход регулятора, напряжение на нем должно быть в районе 5в может быть и больше. 2й — канал синего цвета SIG — это, так называемый ШИМ-сигнал управления регулятором напряжения от скважности которого и зависит выходное напряжение на первом канале, т.е. канале FR(LI). 3й — канал зеленого цвета (A) — это напряжение АКБ, т.е. напряжение приходящее через предохранитель от АКБ.

Честно скажу, ждал примерно минут 40, Издевался над машиной как мог — включал обогрев заднего стекла, обогрев сидений, отопитель салона, музыку, кондиционер и спустя тех самых 40 минут, на приборной панели загорелся долгожданный значок зарядки т.е. значок АКБ!
Бегу к мотор-тестеру и вижу что вот она — проблема…

На зеленом — т.е. третьем канале ровная линия напряжение меньше положенного. Т.е. это как раз канал питания приходящего от АКБ через предохранитель. На втором канале синего цвета, сигнал ШИМ пропал. На первом канале, красного цвета — напряжение подскочило до отметки 13.9в. сейчас не видно, но если запись прокрутить вперед, то там как раз все видно. На этом слайде видна сама неисправность из-за которой и возникает ошибка в ЭБУ и значок на панели приборов. Т.е. — пропадание питание на предохранителе! И это спустя 40 минут издевательств над автомобилем!

Проблема ясна, пора заняться ремонтом.
Для этого снимает АКБ и освобождаем место для снятия и разбора блока предохранителей.

Разбираем блок предохранителей. Для этого необходимо срезать пластиковые хомуты стяжки которые держат жгуты проводов, прижимая их к специальным выводным каналам.

И вот наша неисправность:

Окислилась пластина силового питания. Красный провод — это как раз и есть, силовое питание генератора.

Для решения проблемы было принято решение перенести проводочек на другое место. Т.е. расположить его в то место, куда не добралась зеленая гадость.

А для предотвращения окисления смазываем пластинку специальной смазкой. От коррозии конечно не спасет, но замедлит процесс на долгое время. За это время владелец автомобиля успеет накопить деньги на новый блок предохранителей. Провод на ЭБУ, который пришлось проколоть в ходе диагностики, так же смазываем специальной смазкой и изолируем его.

Вот вроде бы и все. Осталось собрать автомобиль в его первозданное состояние и вернуть владельцу.
Назойливая лампа больше гореть не будет, проблема решена!

P.S.
Совсем забыл написать: — На крышке предохранительного блока нужно сделать пометку о переносе предохранителя на другое место. Мало ли кто будет еще ковыряться в этом автомобиле, а так хотя бы будет подсказка для другого электрика.

Всем удачи и пусть ваш железный друг ломается как можно реже, а если что, мы всегда рады помочь!

На автомобили Форд Фокус 1 европейского производства устанавливаются электронные блоки управления фирм FoMoCo, Bosch, Delphi, Continental, Magneti Marelli, TRW, Siemens, Visteon и т.д. Несмотря на многообразие неисправностей, всё же выделим наиболее встречаемые в ремонте и расскажем о способах их устранения.

По нашей статистике привозимых блоков в 80% случаев не требуется ремонт ЭБУ Ford Focus 1, т.к. диагностика была произведена неправильно. Проблема изначально кроется в проводке автомобиля

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства.

Он выполняет следующие функции:

• управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
• обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
• управляет подачей воздуха при пуске двигателя;
• регулирует частоту вращения коленчатого вала на холостом ходу;
• управляет работой вентилято­ров системы охлаждения двига­теля;
• на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
• на автомобилях с автоматиче­ской трансмиссией управляет ко­робкой передач.

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.
Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

Колодка и диагностический разъём ЭБУ Форд Фокус 1

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

ЭБУ Ford Focus 1 – основные неисправности

Частой проблемой ЭБУ Ford Focus 1 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

1. Блок управления не выходит на связь.
2. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
3. Пропадают холостые обороты + плавают. Электрика в норме.
4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Видео: Как прошить ЭБУ Форд Фокус 1

Где находиться ЭБУ Форд Фокус 1

Блок установлен на стойке под панелью приборов с правой стороны за вещевым ящиком.Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

• внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
• не забивать на проблемы с электрикой (что-то коротит и т.п.)
• не допускать попадания влаги и масла в ЭБУ
• при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
• не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
• не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Пошаговая инструкция замены ЭБУ Форд Фокус 1

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 1 необходимо выполнить следующий порядок действий:

Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.

Кроме того, ЭБУ Форд Фокус 2 хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.

В сегодняшней статье мы расскажем вам какие функции выполняет, распространенные неисправности и где находится ЭБУ Форд Фокус 2. А также я дам вам пошаговую инструкцию по его снятию и замены.

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства

ЭБУ на автомобилях Форд Фокус 2 выполняет следующие функции:

• управляет подачей воздуха при пуске двигателя;
• на автомобилях с автоматической трансмиссией управляет коробкой передач
• управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
• регулирует частоту вращения коленчатого вала на холостом ходу;
• обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
• на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
• управляет работой вентилято­ров системы охлаждения двига­теля;

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.

Проверка ЭБУ Форд Фокус 2

Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

Видео: Проверка ЭБУ, щитка приборов и ключа зажигания Фокус 2

Где находиться ЭБУ Форд Фокус 2

ЭБУ Форд Фокус 2 установлен на стойке под панелью приборов с правой стороны за вещевым ящиком. Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

ЭБУ Ford Focus 2 – основные неисправности

Частой проблемой ЭБУ Ford Focus 2 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Центральная плата ЭБУ Форд Фокус 2

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

1. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
2. Пропадают холостые обороты + плавают. Электрика в норме.
3. Блок управления не выходит на связь
4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Демонтированный блок управления Форд Фокус 2

Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

• для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
• для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
• для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
• для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
• для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
• перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.

Демонтаж ЭБУ Форд Фокус 2 1.8 и 2.0 R4 Duratec-НЕ 16V

[attention type=red]Примечание автора статьи: Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.[/attention]

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

1. не забивать на проблемы с электрикой (что-то коротит и т.п.)
2. при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
3. не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
4. не допускать попадания влаги и масла в ЭБУ
5. внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
6. не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Добрый день форумчане. Как и обещал выкладываю небольшой отчет по моей проблеме. Начну рассказывать с самого начала. Может кому пригодится. Так как на этом форуме мне никто помочь не смог, видимо я первопроходец.

Всё началось с того, что загорелась лампочка Check Engine. Недолго думая взял нотбук, диагностический кабель и полез смотреть, что же всё таки приключилось. Диагностика показала ошибку p0135, данная ошибка означает, что не работает подогрев 1ого лябда зонда(у меня их 2, так как машина 1.8 дорестайл). В принципе плёвое дело подумал я. Купил новый лябда-зонд поставил и фиг вам! Ошибка как горела так и горит, да ещё и ESP перестал работать через день. Прочитав форум было выяснено, что как раз если не работает лябда(а точнее подогрев 1 лямбды) то может выскочить ошибка ESP. Это вселило некую надежду.
По совету и наводке(за что ему огромное спасибо) Russian_Mouse была найдена общая схема проводки для авто. Путём недолгого изучения было выяснено, что проводка идёт напрямую к мозгам(сердце в этот момент ёкнуло) на 5ый пин первого разьёма(фото с разьёмом ниже), но надежда всё таки была, что виновата во всём проводка. Вооружившись тестером сомнения пали. Проводка целая, а значит виноват мозг.

Сильно опечалившись был снят мозг с машины(сделать это не трудно, нужно открутить всего лишь 3 болта). Покрутив его так и этак не найдя способа открыть его безболезненно, было решено вскрывать как получится(делается это всё на свой страх и риск). Морально я готовился к покупке новых мозгов. К сожалению процесс вскрытия я не запечатлел, но в общих чертах нужно отодрать кучу герметика и вырвать верхнюю крышку(сохранить её у меня не получилось, пришлось делать новую).

После вскрытия оказалось, что мозги наглухо приклеены к корпусу термоклеем. Вооружившись феном для распайки началось прогревание основания, для того чтобы всё таки вытащить мозги. Мой фен оказался слабоватым и пришлось отдавать в «специализированный» сервис. Сразу скажу, что вытащить то они вытащили, но вот проблему не нашли(ПС если бы знал что они такие «мастера» сразу бы Павлу отдал бы. Он сказал, что за 500р отодрал бы(о нём чуть ниже) ).
Снятые мозги:

Забрав мозги и отдав 2000 за их вытаскивание с грустью поехал на работу. По пути осматривая плату, не вооруженным глазом причина была найдена. Сгорело 2 транзистора под разъемом(место поломки на фото указано красным квадратом).

Так как подлезть туда самому без снятия колодки разъема было не возможно. Было принято решение отдать паять мозги профессионалу. Найден был такой человек через 2 дня( Зовут его Павел и спасибо ему огромное) потому как к кому я не обращался либо отказывались, либо заламывали цены по 5-7 тысяч(сервисы). Договорились о том, что я смогу забрать их через неделю, предварительная стоимость 1500р. По прошествии недели забрал мозги. Привёз, установил без коробки и о чудо! Всё работает! Радости моей не было предела.
Так выглядит место распайки после ремонта:

Смастерив новую крышку(выглядит не очень, зато герметично и прочно), установив мозги обратно в коробку, залив термоклеем основание, а так же пройдясь по плате водозащитным гелем, вся эта конструкция была благополучно собрана. Затем, за герметизировав обычным силиконовым герметиком коробку, мозги были установлены в машину.

Машина завелась, ошибок нет. Расход за 1 день уменьшился почти на 1 литр. Есп работает. Я доволен как слон.
По затратам вышло 4000р+ термоклей и силикон. Спасибо за внимание.

ЭБУ Форд Фокус – основные неисправности и способы ремонта

Электронный блок управления автомобилем или попросту ЭБУ на автомобилях Ford Focus 2 оснащен встроенной системой диагностики. Он может распознавать неполадки в работе ЭСУД, предупреждая о них водителя через контрольную лампу «Check engine» (проверь двигатель).

Кроме того, ЭБУ Форд Фокус 2 хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.

В сегодняшней статье мы расскажем вам какие функции выполняет, распространенные неисправности и где находится ЭБУ Форд Фокус 2. А также я дам вам пошаговую инструкцию по его снятию и замены.

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства

ЭБУ на автомобилях Форд Фокус 2 выполняет следующие функции:

• управляет подачей воздуха при пуске двигателя;
• на автомобилях с автоматической трансмиссией управляет коробкой передач
• управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
• регулирует частоту вращения коленчатого вала на холостом ходу;
• обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
• на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
• управляет работой вентилято­ров системы охлаждения двига­теля;

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.

Проверка ЭБУ Форд Фокус 2

Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

Видео: Проверка ЭБУ, щитка приборов и ключа зажигания Фокус 2

Где находиться ЭБУ Форд Фокус 2

ЭБУ Форд Фокус 2 установлен на стойке под панелью приборов с правой стороны за вещевым ящиком. Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

ЭБУ Ford Focus 2 – основные неисправности

Частой проблемой ЭБУ Ford Focus 2 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Центральная плата ЭБУ Форд Фокус 2

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

1. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
2. Пропадают холостые обороты + плавают. Электрика в норме.
3. Блок управления не выходит на связь
4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Демонтированный блок управления Форд Фокус 2

Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

• для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
• для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
• для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
• для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
• для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
• перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.

1. Отсоедините провод от отрицательной клеммы АКБ
2. Отожмите фиксирующий элемент и демонтируйте крышку управления двигателем.
3. Открутите винт крепящий колодку жгута проводов и ЭБУ двигателя и отсоедините колодку.
4. Демонтируйте ЭБУ, открутив три винта.
5. Замените новым или произведите ремонт ЭБУ и установите снятые детали в обратной последовательности

Демонтаж ЭБУ Форд Фокус 2 1.8 и 2.0 R4 Duratec-НЕ 16V

1. Вывесите переднюю часть автомобиля, используя домкрат, и подставьте под кузов опоры
2. Демонтируйте правое переднее колесо.
3. Демонтируйте правый подкрылок.
4. Открутите четыре винта крепящих крышку короба ЭБУ двигателя.
5. Демонтируйте ЭБУ из короба, сняв крышку.
6. Сместите фиксирующий элемент и отсоедините колодку с проводами от ЭБУ двигателя.
7. Демонтируйте ЭБУ
8. Замените новым или произведите ремонт ЭБУ и установите снятые детали в обратной последовательности.

[attention type=red]Примечание автора статьи: Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.[/attention]

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

1. не забивать на проблемы с электрикой (что-то коротит и т.п.)
2. при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
3. не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
4. не допускать попадания влаги и масла в ЭБУ
5. внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
6. не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.
