Как разобрать замок зажигания шкода октавия а5

Как разобрать замок зажигания Шкода Октавия A5: подробное пошаговое руководство

Владельцы автомобилей Шкода Октавия А5 иногда сталкиваются с проблемами в работе замка зажигания. Иногда требуется разобрать замок для проведения чистки или замены деталей. В этой статье я подробно расскажу о том, как разобрать замок зажигания Шкода Октавия А5.

Подготовка

Перед тем, как приступить к разборке замка зажигания, необходимо убедиться, что автомобиль полностью выключен, а ключи извлечены из замка. Это важно для вашей безопасности и предотвращения непредвиденных ситуаций.

Шаг 1: Снятие панели приборов

Первым шагом я рекомендую снять панель приборов, чтобы получить доступ к замку зажигания. Для этого понадобятся инструменты: отвертка, пробка от пластиковой бутылки, пассатижи.

1. Отключите аккумулятор автомобиля, чтобы предотвратить возможность короткого замыкания.
2. Удалите пластиковую пробку на панели приборов, она находится под воздуховодами.
3. Осторожно откиньте верхнюю часть панели приборов, чтобы добраться до крепления.
4. Открутите крепление панели приборов и аккуратно снимите ее. При этом следите, чтобы не повредить провода и рычаги.

Шаг 2: Доступ к замку зажигания

После снятия панели приборов, вы получите доступ к замку зажигания. Теперь можно приступить к разборке замка. Вам понадобятся инструменты: отвертка, пассатижи, набор торцевых ключей.

1. Осмотрите замок зажигания и найдите крепежные винты, держащие его на месте. Обычно они находятся внизу замка и могут быть прикрыты защитной пластиной.
2. Открутите крепежные винты с помощью торцовых ключей и аккуратно снимите защитную пластину, если она присутствует.
3. Осмотрите замок и найдите скобы, держащие его на месте. Они обычно имеют форму зажимов и могут быть отпущены с помощью пассатижей.
4. Аккуратно извлеките замок зажигания из розетки и полностью разоберите его, чтобы провести необходимые манипуляции.

Важно помнить, что разборка замка зажигания может потребовать определенных навыков и осторожности. Если у вас нет опыта, рекомендуется обратиться к специалистам или авторизованному сервисному центру Шкода для проведения ремонта или замены деталей замка.

Надеюсь, этот небольшой руководство поможет вам разобраться в работе замка зажигания Шкода Октавия А5. В случае возникновения сложностей или неуверенности, лучше обратиться к профессионалам для получения помощи и избежания возможных повреждений автомобиля.

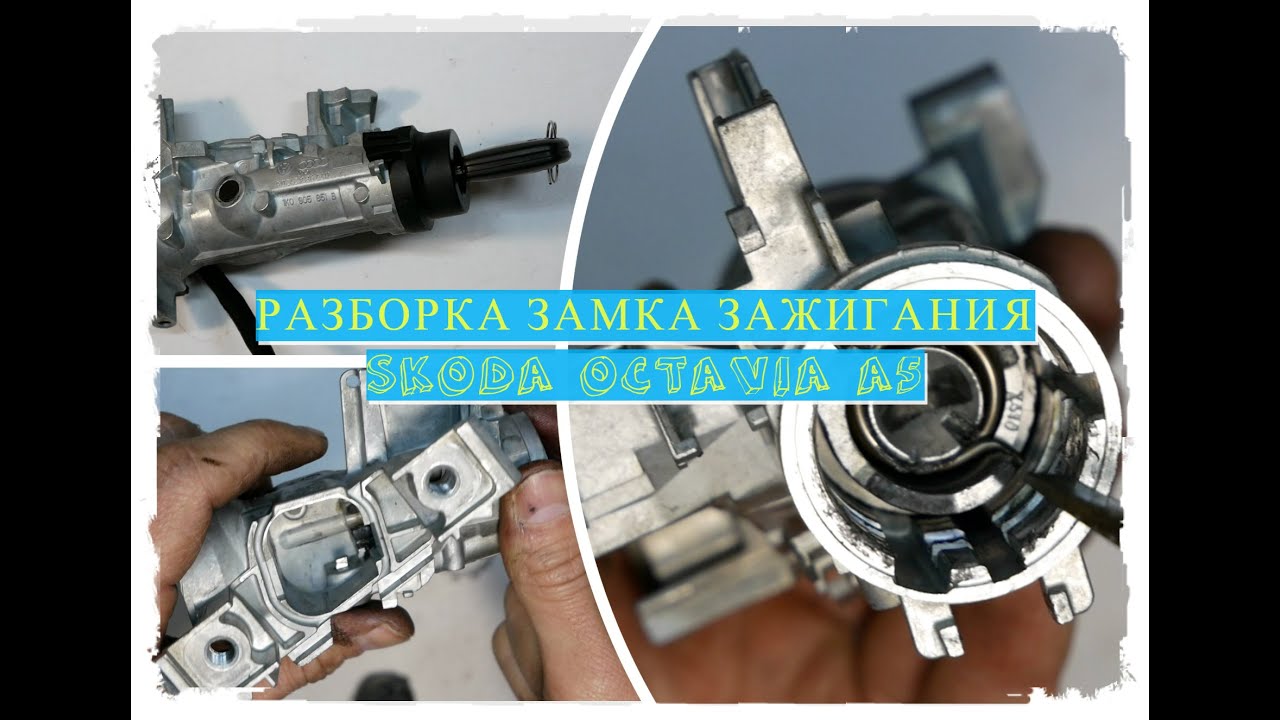

КАК РАЗОБРАТЬ ЗАМОК ЗАЖИГАНИЯ SKODA OCTAVIA A5

Сначала необходимо снять пластиковую облицовку управления рулевым колесом, которая прикрывает блок замка зажигания.

Для разборки замка зажигания Skoda Octavia A5 нужно сначала вытащить селектор на нейтраль. Затем, используя специальный инструмент, нужно расположить его в пазу, расположенном на передней стороне замка зажигания. После этого следует нажать на инструмент и, продолжая его крутить, вынуть замок из пазов.

Внимание! Для снятия замка зажигания необходимо предварительно отключить проводку и сперва снять с аккумуляторной батареи отрицательный провод.

Для замены цилиндра или бардачка необходимо отвернуть один винт и снять три винта лицевой части замка зажигания. Затем снять часть лицевой панели и извлечь замок.

В общем, если вы хотите разобрать замок зажигания Skoda Octavia A5 самостоятельно, следуйте инструкциям и осторожно выполняйте все действия.

не работает замок зажигания ремонт замка зажигания

Как разобрать замок зажигания на шкоде актавия а5 и фольцваген, а тагже поченить и дороботать.

Как разобрать замок зажигания SKODA OCTAVIA

Заклинил замок зажигания Skoda Octavia A5

Как снять ЗАКЛИНИЛ ЗАМОК ЗАЖИГАНИЯ SKODA (Octavia) VW AUDI РЕМОНТ

VW Tiguan Skoda Rapid Octavia ремонт ключа зажигания. Замена корпуса ключа Тигуан, Рапид, Октавия.

КАК РАЗОБРАТЬ ЗАМОК ЗАЖИГАНИЯ SKODA (Octavia) VW AUDI

Как снять личинку заклинившего замка зажигания VW Golf 5 / Jetta 5 ключ не поворачивается

ЗАКЛИНИЛ ЗАМОК ЗАЖИГАНИЯ. ЗАСТРЯЛ КЛЮЧ. (Skoda Oktavia 2012г.)VAG

Заклинил замок зажигания на Skoda Octavia A5. Проблема с механизмом фиксации руля.

Замена цилиндра выключателя (замка) зажигания Skoda Octavia

Вам потребуются: отвертка с плоским лезвием, стальная проволока диаметром 1,2 мм.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи Шкода Октавия.
2. Снимите нижнюю часть кожуха рулевой колонки.

3. Отсоедините колодку жгута проводов от антенны иммобилизатора.
ПРИМЕЧАНИЕ
Антенный блок иммобилизатора закреплен
на цилиндре замка и не заменяется отдельно.
4. Вставьте ключ в замок зажигания и поверните его в положение «1» (включено зажигание).

5. Вставьте стальную проволоку в отверстие рядом с прорезью для ключа зажигания.
6. Разблокируйте проволокой стопорный рычажок и извлеките цилиндр из корпуса замка рулевой колонки.
ПРЕДУПРЕЖДЕНИЯ
Если замок рулевой колонки привести в действие без цилиндра (личинки) замка, то он заблокируется и его необходимо будет заменить.
Запрещается приводить в действие замок рулевой колонки без цилиндра замка.

Для установки цилиндра замка выполните следующие операции.
1. Вставьте ключ в цилиндр замка зажигания и поверните его в положение I «включено зажигание».
2. Разблокируйте проволокой стопорный рычажок цилиндра замка.
3. Вставьте цилиндр в корпус замка рулевой колонки.
4. Извлеките проволоку из цилиндра замка и проверьте надежность крепления цилиндра в корпусе замка рулевой колонки.
5. Подсоедините колодку жгута проводов к антенному блоку иммобилизатора.
6. Установите остальные детали в порядке, обратном снятию.

Как разобрать замок зажигания на шкода октавия а5

При потребности в замене замка зажигания следует его сначала отсоединить, а потом достать. При этом нужно строго соблюдать правила техники безопасности. Прежде, чем что-то делать, нужно подготовить отвертку и шило. Можно рассмотреть то, как достается и заменяется замок и его детали. В подобных автотранспортных средствах контактная группа локализована снизу рулевой колонки. В случае смены замка зажигания рекомендуется следовать определенным этапам:

1. Демонтаж замка. Сначала отключается аккумулятор путем снятия с него минусовой клеммы. Проворачивается ключ в нулевую позицию, при этом шапка ключа параллельна полу. Далее следует открутить крепежи кожуха рулевой колонки. Затем откручиваются винты крепежа замка, при этом ключ остается зафиксированным. Реализуется поджатие фиксатора при помощи вставки шила в отверстие кронштейна. При зажатии ключ тянется на себя. Производится отсоединение проводов, замок достается.

2. Замена неисправных элементов. В случае потребности в замене элемента замка зажигания необходимо отделить эту деталь при контакте со стопорным кольцом, далее установить новый элемент на эту же локацию.

3. Подключение контактов к системе зажигания. При окончании ремонта или приобретении нового замка требуется делать подключение контактов. Это несложно сделать, поскольку на клеммной колодке замка есть маркировка, позволяющая корректно осуществить подсоединение.

4. Обратная установка замка. При этом замок утапливается в посадочное место до звука щелчка. Затем закручиваются крепежи, устанавливается на свое место кожух.

После всех этих этапов следует проверить исправность работы системы зажигания.

Проверка работы
Для проверки правильности подключения отремонтированного или нового замка необходимо опят подключить минусовую клемму аккумулятора. Далее вставляется ключ зажигания в замок. Затем следует проверить соответствие включения механизмов согласно положению ключа в замке.

Возможные неисправности замка зажигания
Причины появления неисправностей в работе замка зажигания могут быть самыми разнообразными. Чаще всего поломки связаны с окислением или оплавлением контактов, которое обычно является следствием резких перепадов напряжения. Как правило, такое явление наблюдается при запуске двигателя, когда повышается температура материала электропровода, в результате чего его изоляционная часть выгорает.

В таком случае, провернув в замке ключ зажигания, Вы не дождетесь от системы никакой реакции, что автоматически означает необходимость замены контактной группы замка. Сам замок трогать не нужно.

Так как сам не нашел подробной информации ни на Драйве, ни просто в интернете, то решил расписать по подробнее как произвести замену замка зажигания.

Началось всё довольно таки резко! Прям без предупреждений и намеков.
Понедельник утро, а как известно: "Утро добрым не бывает!", да еще и в понедельник! Сажусь за руль поворачиваю ключ, а он ни как… Не крутиться до положения "Зажигание". После многократных попыток, ключ с трудом повернулся, завелся, поехал. В течении дня много чего туда брызгал, но он как крутился тяжело, так и продолжал с трудом поворачиваться. Причем как туда, так и обратно.

И как по закону подлости, после обеда, нужно было ехать в командировку, в прекрасный город Великие Луки. Машину оставляю дома, жене объясняю что с ключем что-то не то.
Ну так и получилось! Жена звонит, говорит: "Не могу заглушить мотор, ключ не поворачивается, заклинил на смерть".

Вернувшись домой, начинаю разбирать.

1. Для начала обязательно снимаем клемму с АКБ.
2. Снимаем верхний кожух рулевой колонки.
3. Снимаем подушку безопасности с руля.
4. Откручиваем и снимаем руль.
5. Отвинчиваем нижний кожух рулевой колонки.
6. Выкручиваем винт крепления подрулевого переключателя.
7. Снимаем сам подрулевой переключатель. (разъемы можно не выдергивать)
8. Снимаем контактный диск, датчик положения руля, переключатели света и управления дворниками.

Более подробно можно посмотреть Здесь

Далее самое интересно, замок прикручивается болтами со срывными головами. И тут придется по плясать вокруг колонки, чтоб открутить. Ну как говориться: "Ничего нет не возможного". Именно этой информации я и не нашел, — Как открутить эти болты?! Один человек, отозвался на зов о помощи и подсказал как их выкрутить!

9. С помощью мелкого зубильца или керно, выкручиваем срывные болты.
Ни того ни другого у меня не было, поэтому я использовал сверло диаметром 4мм. Заточил его под шлиц. И помощью молоточка выкрутил. Правый поддался легко, а вот с левым… Левый он и есть левый!

10. Отключаем разъемы: антенна иммобилайзера, разъем контактной группы, и еще остатки разъема от подрулевого переключателя.

11. Снимаем замок зажигания, вместе пластмассовым кранштейном.

В таком виде я ездил неделю, пока искал на разборках замок. Запуск мотора с помощью отвертки.
Беда в том, что у меня напрочь заклинила сама личинка. Я не смог извлечь ее из замка. В интернете пишут, что обычно выходит из строя механизм блокировки руля, и именно он не дает повернуть ключ. В этом случае достаточно было бы заменить лишь алюминиевую часть замка, а личинка с ключем осталось бы прежняя. Но мой вариант сложнее! Мне нужен был замок вмести с личинкой, и еще личинка в дверь.

На диагностику прибыла Octavia 2-го поколения с заявленной неисправностью: не глохнет сама, когда зажигание выключаешь. Заглядываем под капот:

Под капотом всё щёлкает, на панели приборов моргают лампочки, а зажигание при этом выключено. Начинаем разбираться и первым делом замечаем, что нижний кожух рулевой колонки снят.

Контактная группа замка зажигания примотана к самому замку изолентой! Оказывается, клиент решил всё починить САМ: купил новую контактную группу и начал менять.

Получилось, мягко говоря, не очень гладко. На новой контактной группе оказались отломаны защелки, которыми она должна удерживаться в замке зажигания – поэтому и пришлось задействовать изоленту. После подключения диагностического прибора ситуация запуталась ещё больше.

Блоки управления «ругаются» на всё, что угодно — кроме очевидной проблемы.

Интересно следующее: при отсоединении разъёма с блока рулевой колонки, лампочки моргать не прекращают. Малоопытному механику долго пришлось бы искать, в чём проблема. Однако мы знаем об особенностях Octavia, поэтому начали проверку с подкапотного блока предохранителей.

На первый взгляд он выглядит совершенно исправным.

Попытка починить самостоятельно увенчалась неудачей

Но при более тщательном осмотре мы обнаруживаем: блок залит!

Токоведущие дорожки между предохранителями просто «плавают». Жидкость, напомним, является превосходным проводником электричества. А потому ток проходил с постоянного аккумуляторного «плюса» на все близлежащие дорожки. Стало очевидно, почему моргали лампочки при выключенном зажигании.

В такой ситуации требуется замена блока предохранителей целиком. Однако у клиента просто недостаточно денег для подобного ремонта. Мы предлагаем эконом-вариант — чистку дорожек и удаление воды из блока. Никаких гарантий мы при этом, разумеется, дать не можем. Чтобы хоть немного продлить жизнь блоку, пробуем найти причину проникновения жидкости внутрь. Уплотнительная резинка на крышке в целости.

Расследование допущенных ошибок непрофессионала

Хотя, когда открываем блок, замечаем, что крышка установлена с перекосом — один фиксатор защелкнут до конца, а второй нет. Вот и причина: хозяин залез в блок предохранителей и не закрыл его до конца, пошел дождь, вода через неплотно закрытую крышку проникла в блок и теперь подает плюс туда, где его быть не должно. Но что заставило хозяина лезть в блок предохранителей? Наверняка он решил пойти на это не от хорошей жизни.

Мы заметили также, что один из предохранителей имеет весьма необычную форму:

Он явно обгорел. Пластиковая часть оплавлена.

Нагрев происходит там, где контакт плохой. Это и есть вторая особенность блока предохранителей Octavia. Контакт предохранителя влияет на освещение. Проблему можно определить по тому, что ближний габарит и два задних не горят.

Решат проблему разбор блока, обжимка контактов предохранителя и замена последнего. В нашем случае блок уже разобран, остаётся обжать контакты покрепче. Собираем блок, ставим на место. Машина работает так, как надо – можно с чистой совестью сдавать заказчику. В качестве напутствия советуем всё же заменить блок предохранителей при первой же возможности.

Main Menu

Замок зажигания — проверка и замена контактов

Замок зажигания Шкода Октавия с механическим запорным устройством и электрической контактной частью расположен под рулевой колонкой. Электрическая контактная часть выключателя и запорное устройство механически связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания
У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа и работу противоугонного устройства. Для проверки контактной группы воспользуйтесь тестером в режиме «прозвонки» цепи: при каждом положении ключа в замке проверьте по схеме электрооборудования правильность замыкания контактов выключателя (замка) зажигания.

Для замены контактов замка зажигания Шкода Октавия Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите нижнюю часть кожуха рулевой колонки.
3. Вставьте ключ в замок зажигания Шкода Октавия и поверните его в положение «1» (включено зажигание).

Контактная группа замка зажигания Шкода расположена под левым подрулевым переключателем.

4. Отожмите фиксатор отверткой.

5. . и отсоедините колодку жгута проводов от контактной группы.

6. Отожмите фиксатор крепления контактной группы со стороны разъема.

7. . и фиксатор, скрытый под наклейкой.
8. Извлеките контактную группу.
9. Установите контактную группу в корпус замка до характерного щелчка, а затем все детали в порядке, обратном снятию.

Порядок работ применим для автомобилей:
Skoda Octavia A4 / Шкода Октавия А4 (1U2) 1997 — 2010
Skoda Octavia Combi A4 / Шкода Октавия Комби А4 (1U5) 1998 — 2010
Volkswagen Golf 4 / Фольксваген Гольф 4 (1J1, 1J5) 1997 — 2004
Volkswagen Bora / Фольксваген Бора (1J2, 1J6) 1999 — 2005

День добрый, сегодня поменял на Шкода Октавии Тур 2005 года контактную группу замка зажигания, решил сделать отчёт, т.к. всё что не видел не подходит для данной модели, признаки болезни – не все всегда начинает работать стартер при повороте ключа в замке зажигания, особенно на горячую, прикупил детальку, осталось только поменять…
При замене после снятия подушки (разьеденения разьёма) желательно не включать зажигание, иначе комп пропишет ошибку, которую потом придётся стирать.
Так всё выглядело до начала работ (чтобы было легче определится о чём говорится)

Сначала откручиваем нижние 3 болта, 2 крестовые и один шестигранник

Снимаем верхнюю пластмассовую крышку рулевой колонки

Вытаскиваем резинку уплотнения замка зажигания

Через два отверстия в руле с тыльной стороны плоской отвёрткой освобождаем пружины защёлки подушки безопасности, вот эту пружинку, не надо сильно усердствовать и засовывать отвёртку до упора, иначе можно повредить пластину сигнала, отвёртка заходит на 3-5 см. приблизительно.

Открывается такая картина

Разьединяем разьёмы сигнала и подушки безопасности, убираем подушку, отручиваем центральную гайку соединяющую рулевое колесо и вал

Снимаем рулевое колесо (необходимо сделать метки на колесе и валу, что бы при сборке совместить чтобы руль стоял как надо), у меня снялось без проблем, крестовой отвёрткой откручиваем два болтика

Откручиваем 2 шестигранника с ручки финксирующей рулевую колонку и снимаем нижнию пластиковую крышку рулевой колонки

Затем снимаем устройство возврата повортников

Предварительно раскрыв соединение

Наконец то добрались

Снимаем разьём замна зажигания и выкручиваем 2-а болтика держущих контактную группу

В новой КГ выставляем шлиц соединения с механической частью как в старом что бы обеспечить правильное соединения этих 2-х деталей

Всё, собираем в обратной последовательности.

По поводу изношенности контактной группы — она в принципе нормальная, без видимых отклонений, дело в том что проблема как была так и осталась, т.е. на горячую переодически глючит, помогло только на первые 2-3 дня, или мне показалоось что помогло, завтра если вернусь пораньше домой, буду курочить дальше, искать где теряется питание.
П.с. для особо любознательных, так выглядит КГ в разборе

Дополнение от: Colpak

Нужно добавить что надо отключить аккумулятор перед работами
а подключать предварительно включив зажигание, и закрыв все двери, чтобы подушка не стрельнула в отвественный момент в лицо.

Дополнение от: pwpw

Действительно, снимать руль нет никакой необходимости. Винты крепления нижней части кожуха рулевой колонки можно достать повернув руль на 90 град.

Дополнение от: Admin2k

У меня была похожая проблема (заводится/не заводится) — оказалось, что закисла минусовая клемма на проводе, идущем от аккумулятора к стартеру. Решилось всё кусочком наждачной бумаги, а я весь стартер снимал и перебирал. Посмотрите и остальные контакты, вдруг поможет.

Дополнение от: gpav

Как выяснилось, на Фольксваген Гольф 4 контактная группа (КГ) замка зажигания (ЗЗ) тоже меняется без снятия подушки и баранки руля:
1. Откручиваем крепления нижнего кожуха рулевой колонки — 2 винта с мелким крестовым шлицом (длина отвертки 6+ см) и 1 торкс.
2. Откручиваем крепления ручки регулировки положения руля — 2 торкса. Делать это не обязательно, но желательно — см. п.3. Дело минутое.
3. Скидываем ручку регулировки положения руля, нижний и верхний кожухи рулевой колонки. Полностью снять нижний кожух мешает ручка из п.2. После ее снятия нижний кожух снимается полностью, облегчая доступ к КГ ЗЗ.
4. Отсоединяем разъем КК ЗЗ (слева).
5. Ослабляем (на пару оборотов) крепления КГ ЗЗ — два утопленных винта с плоским шлицом, залитые краской. Эти винты фиксируют КГ в направляющих пазах корпуса ЗЗ.
6. Вытаскиваем контактную группу, вытягивая ее влево из пазов корпуса ЗЗ.

Всё. Сборка в обратной последовательности.

З.Ы. Только, как выяснилось, у меня сломана не КГ ЗЗ, а отломился язычок cердцевины ЗЗ, который вставляется внутрь КГ. Симптомы: однажды при повороте в ЗЗ ключ свободно провернулся до упора по часовой и не отпружинился обратно; при этом тишина со стороны стартера и бензонасоса; стал постоянно гореть значок АКБ на приборке (независимо от положения ключа). Первое, что нужно сделать в такой ситуации, ИМХО, — скинуть минус с АКБ. Сейчас пытаюсь понять, меняется ли эта серцевина или только замок целиком.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
