Как называются трубы на ТЭЦ?
Это могут быть высотные дымовые трубы высотой от 100 и до 400 и более метров. Они нужны для выброса в атмосферу вредных газов, образующихся при сжигании топлива в паровых котлах ТЭС, ТЭЦ. Трубы специально делаются высокими, для того, чтобы выбросить вредные вещества как можно выше в атмосферу, подальше от поверхности земли и людей. Есть еще такие сооружения, как градирни — по виду представляющие из себя более низкие и широкие трубы. В градирнях отработанный пар, который вращал паровую турбину, охлаждается, превращается в воду, которая в свою очередь, снова используется в технологическом процессе. В градирнях, по сути, никаких вредных процессов не происходит, вреда для людей и атмосферы нет, поэтому такая высота, как у дымовых труб им не нужна. Здесь больше важны объем и площадь внутренней поверхности сооружения.

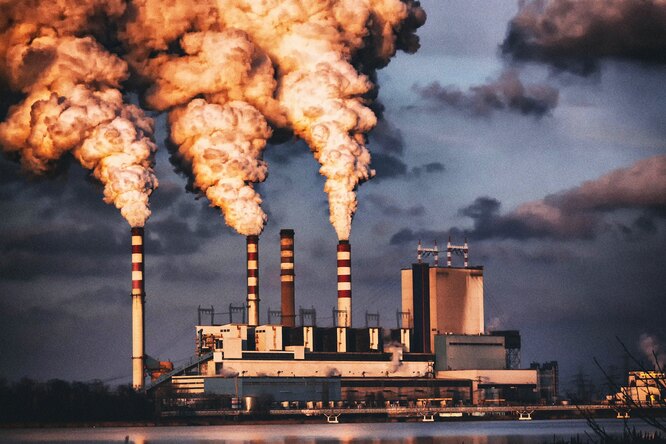

Почему трубы теплоэлектростанций красят в красно-белые полоски
Но прежде чем мы перейдем к ответу на главный вопрос, разберемся с устройством и принципом работы теплоэлектроцентрали (ТЭЦ).
Как работает теплоэлектроцентраль
Теплоэлектроцентраль – она же ТЭЦ — помимо генерации электроэнергии осуществляет подачу горячей воды в центральную систему отопления и для бытовых нужд.
При этом устроена она достаточно просто. В топку одновременно поступают топливо (в России это измельченный уголь) и разогретый воздух — окислитель. Тепло от сгорания угольной пыли превращает воду, поступающую в котел, в пар, который затем под давлением подается на паровую турбину. Под воздействием мощного потока она начинает вращаться, приводя в движение ротор генератора, который преобразует механическую энергию в электрическую.
Проходя через рабочее колесо турбины, отработанный пар поступает в конденсаторы, где снова превращается в воду и возвращается назад в рабочий цикл производства. Но температура такой воды слишком высока, чтобы сразу вернуться в систему, поэтому для ее снижения устанавливают градирни. Так называются эти высокие конусообразные башни, через которые выходит пар.
Что за огромные трубы?
Еще их называют охладительными башнями. Они предназначены для охлаждения больших объемов воды в системах оборотного водоснабжения тепловых электростанций. На самом деле никакого дыма в таких устройствах быть не может. Внутри них ничего не горит, а наоборот – остужается.Nov 20, 2020
Что за большие трубы на ТЭЦ?
Гради́рня (нем. gradieren — сгущать соляной раствор; первоначально градирни служили для добычи соли выпариванием) — устройство для охлаждения большого количества воды направленным потоком атмосферного воздуха. Иногда градирни называют также охладительными башнями.
Что за красно белые трубы?
Все видели эти высоченные трубы теплоэлектроцентралей (ТЭЦ), из которых валят клубы дыма. Как правило, они красно-белого цвета, реже — серые.
Зачем нужны большие трубы?
А большие размеры трубы, предназначены для того, чтобы как можно дальше от станции и как можно в большей площади атмосферы рассеять эти газы и обеспечить их медленное осаждение, которые пока опустятся, успевают в основном распасться.
Что за большие трубы в Москве?
Многие видели большие конусные трубы ТЭЦ, но ошибочно полагают, что они загрязняют воздух. На самом деле они практически безвредны. Рассказываем как они устроены. Башни, выпускающие такие «белые облака», называются градирни.
Зачем красить трубы?
Первое, что видно у приближающегося парового судна,— дымовая труба. Поэтому трубы красили в опознавательные цвета. С появлением дизельных судов трубы различного назначения стали объединять в общий кожух, который также называется трубой и служит для опознавания судна.
Зачем строят высокие трубы?
Градирни необходимы для охлаждения больших объемов воды в системах оборотного водоснабжения. Градирни — это высокие вытяжные башни, которые охлаждают воду за счет естественной тяги воздуха. Такой процесс происходит сам по себе, без дополнительного энергопотребляющего оборудования.
Что на самом деле выходит из труб ТЭЦ
Многие видели большие конусные трубы ТЭЦ, но ошибочно полагают, что они загрязняют воздух. На самом деле они практически безвредны. Рассказываем как они устроены.
Башни, выпускающие такие «белые облака», называются градирни. Еще их называют охладительными башнями. Они предназначены для охлаждения больших объемов воды в системах оборотного водоснабжения тепловых электростанций. На самом деле никакого дыма в таких устройствах быть не может. Внутри них ничего не горит, а наоборот – остужается.
Как работает ТЭЦ
Чтобы понять для чего нужны градирни, необходимо сначала выяснить как работает типовая ТЭЦ. Теплоносителем в таких теплоэлектроцентралях выступает водяной пар. Для его производства служит вода, которая чаще всего используется в системе ТЭЦ по замкнутому контуру.
Надежность работы котлов и систем теплоснабжения в первую очередь зависит от качества воды, поэтому обычная водопроводная вода здесь не годится. Так как главной задачей является предотвращение коррозии и накипи в котлах и трубопроводах, воду для них специально химически подготавливают, лишая ее кислорода, минеральных примесей, а также солей кальция и магния.
Подготовленная таким образом вода в паровых котлах превращается в пар и затем под высоким давлением поступает в паровые турбины для производства электроэнергии.
Проходя через рабочее колесо турбины, отработанный пар поступает в конденсаторы, чтобы потом снова в виде воды возвратиться в рабочий цикл производства. Но температура такой воды слишком высока, чтобы сразу вернуться в систему, поэтому для ее снижения и устанавливают градирни.
Градирни различаются по способу подачи воздуха (вентиляторные, башенные, вакуумные и брызгальные) и по направлению движения рабочей среды (с противотоком, с перекрестным током и со смешанным током).
Устройство градирни
Рассмотрим ее работу на примере самой обычной башенной градирни. Именно их чаще всего устанавливают вблизи ТЭЦ. Такие градирни самые экономичные, так как опираются на естественную тягу без использования электричества, но при этом они самые затратные в плане строительства из-за своего большого размера.
Горячая вода в такой башне подается насосами наверх к вершине башни и разбрызгивается оросительной системой, через множество специальных форсунок.
Снизу, через специальные окна, в градирню поступает воздух. Он движется вверх под действием естественной тяги, создаваемой в башне за счет перепада высоты.
При этом, часть горячей воды, успевает испариться и выходит вместе с воздухом через сопло градирни в виде пара. Другими словами, воздух как бы выталкивает часть пара наружу. Именно этот пар мы и видим в виде белых облаков над тепловыми электростанциями. Остальная часть воды, остуженная воздухом, под действием силы тяжести стекает вниз к основанию башни в специальный установленный водосборник.
А оттуда вода попадает обратно в систему. Так ТЭЦ удается экономить средства на водоподготовку.
А где тогда дым от котельных?
Другое дело – дымовые трубы, которые используются для выброса дыма из водогрейных и паровых котлов. Для нагрева воды в таких котлах в качестве топлива используется уголь, газ или мазут. А значит без процесса горения и дыма их работа невозможна. В отличие от градирен, из таких полосатых труб в атмосферу выходит дым.
Почему трубы строят такими высокими?
Большая высота дымовых труб котельных обусловлена несколькими факторами. Главный из них – экология. По понятным причинам дымовые трубы должны быть выше всех основных городских зданий. Также немаловажную роль играет наличие так называемого инверсионного слоя, или по-простому «купола».
Это невидимое скопление воздушных масс, которое препятствует вертикальному перемещению воздуха, образуя тем самым смог. Инверсионные слои называются также задерживающими. Поэтому в зависимости от местности трубы строят с учетом «пробития» такого «купола».
Вторая причина – чем выше дымовая труба, тем лучше тяга в топке котлов. А также, чем больше объем дымовых газов, требуемых для выброса, тем выше должна быть труба.
Почему заводские трубы окрашены в красно-белые полосы?
Трубы окрашивают в красно-белый цвет по требованиям авиационной безопасности.
Трубы высотой до 100 метров должны иметь окраску на 1/3 высоты трубы в виде чередующихся красно-белых полос одинаковой ширины. При этом верхняя и нижняя полосы должны быть окрашены в красный цвет. Дымовые трубы высотой выше 100 м, окрашиваются чередующимися полосами красного и белого цвета на всю высоту сооружения. То есть по количеству полос можно судить о высоте дымовой трубы.
