Шаровая опора как правильно называется

Где находится шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

EFC › Блог › Что такое шаровая опора

При движении передние, ведущие, колеса автомобиля выполняют две функции: обеспечивают движение машины по дороге и позволяют маневрировать, то есть поворачивать вправо или влево. К положению колес относительно дорожного полотна для обеспечения движения и маневрирования предъявляется несколько требований: колеса должны стоять ровно, катиться вперед или назад, легко управляться рулем и надежно крепиться. Соответствие этим условиям обеспечивает подвеска, и шаровая опора в ней занимает немаловажное место — соединяет рычаги подвески со ступицей управляемого колеса.

История создания шаровой опоры

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

Устройство шаровой опоры

Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Возможные неисправности шаровой опоры

Выявить самостоятельно признаки износа шаровой опоры сможет даже начинающий автомобилист по косвенным признакам. Необходимо обращать внимание ан поведение автомобиля во время поворота. Когда водителю приходится прилагать особые усилия либо проявляется характерный звук (скрип), то высока вероятность поломки шаровой. Дополнительным негативным признаком служит проявление стука во время езды машины с небольшой скоростью по неровной поверхности. Рекомендуем провести диагностику, когда заметны такие симптомы износа, как неустойчивость передних колес и их виляние в стороны в процессе прямолинейного перемещения. К признакам выработки шаровой опоры многие специалисты относят неравномерность износа шин автомобиля.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен).

Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п ыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.

Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Ремонт шаровых опор автомобиля

Существует ряд способов ремонта шаровой опоры. Для большинства иномарок замена опоры с рычагом является недешевым удовольствием, потому что стоит этот рычаг немало. Также существуют автомобили с многорычажными подвесками. Стоимость работ для нижнего рычага довольно высокая, а для верхнего — вдвое больше. Поэтому большинство автовладельцев предпочитает ремонт шаровой опоры, нежели замену, так как стоит он в два раза дешевле. Помимо этого, отремонтированная шаровая опора становится более износоустойчивой и, как правило, имеет больший ресурс выработки, нежели новая опора.

Для восстановления шаровых опор используют следующие технологии:

Наиболее простая — переделка шаровой опоры в разборную, полирование пальца и смена пластиковых вкладышей.
Более трудоемкая — под давлением корпус заполняется жидким полимером. Затем данный полимер застывает в зазорах. Запрессованные опоры извлекают и меняют новыми, не оригинальными шаровыми опорами.

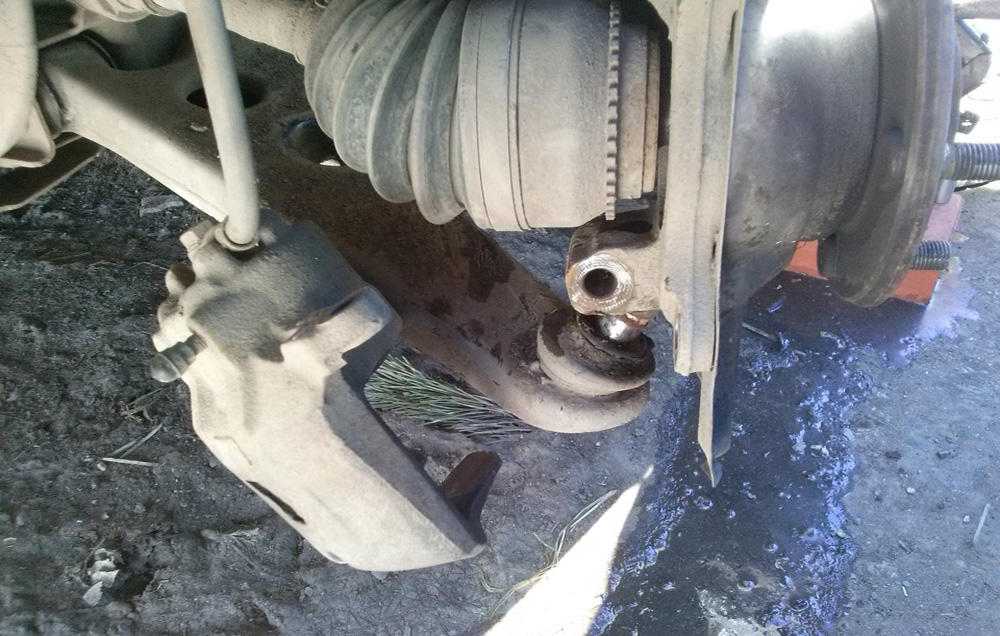

замена нижней и верхней шаровой опоры

Процесс замены нижней и верхней опоры не имеет никаких отличий. Из инструмента вам будут нужны:

Лом или монтировка.
Домкрат.
Балонный ключ.
Специальный съемник шаровых опор.
Накидные ключи «17» и «19».

При замене шаровой опоры сначала необходимо смазать новую опору литолом, для чего следует снять пыльник и нанести на палец оптимальное количество смазки. После этого одеваем пыльник обратно.

Срываем крепежные болты еще до того, как автомашина будет поддомкрачена, однако не нужно откручивать их полностью.
Поднимаем при помощи домкрата транспортное средство и снимаем колесо.
Далее откручиваем гайку шарового пальца и болты крепления поворотного кулака, которые крепят его к опоре.
Затем с помощью съемника распрессовываем палец.
Для проведения последующих работ вам понадобится помощник. Ему необходимо отжать нижний рычаг при помощи лома либо монтировки, после чего вынуть старую опору.
Далее прикручиваем новую шаровую опору к поворотному кулаку. Задача помощника — аккуратно и медленно отпустить рычаг, направляя в проушину палец.
Затем осталось закрутить гайку шарового пальца и замену шаровой опоры можно считать завершенной.

Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки. Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.
Первые признаки неисправности проявятся при:

Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.

Почему может сломаться шаровая опора и как водителю за ней следить

Фото: Shutterstock

Какую же функцию в подвеске выполняет шаровая опора и как определить, что она требует замены?

Что такое шаровая опора

Шаровая опора (или просто шаровая) — это шарнир, который может использоваться в разных узлах автомобиля. Здесь речь пойдет о шаровой в качестве соединительного элемента рычага подвески и ступицы управляемого колеса. Шаровая позволяет колесу в определенных пределах свободно поворачиваться в горизонтальной плоскости, но препятствует его отклонению от заданного положения в вертикальной плоскости. Количество шаровых опор зависит от типа подвески и может варьироваться от одной до пяти с каждой стороны, в том числе в задней многорычажной.

Фото: Ozon

Фото: Shutterstock

Предшественниками шаровых были шкворни, перекочевавшие на автомобили с конных экипажей. Шкворни представляли собой ось из закаленной стали, вращающуюся в бронзовых втулках либо роликовых или игольчатых подшипниках. С помощью такой оси поворотный кулак, который нес ступицу и колесо, крепился к подвеске. Конструкция не позволяла рычагам перемещаться по вертикали настолько, чтобы подвеска была достаточно комфортной.

Попытки сделать шкворневую подвеску мягче с помощью дополнительных тяг с подшипниками привели к усложнению конструкции и сделали ее обслуживание и ремонт очень трудоемкими. Появление шаровых опор в начале 1950-х годов решило сразу обе проблемы. Простота устройства сочеталась у таких шарниров с двумя степенями свободы, что позволило обеспечить требуемый уровень комфорта подвески. Уже к середине 1960-х годов большинство легковых автомобилей оснащались шаровыми, тогда как более выносливая шкворневая подвеска осталась уделом внедорожников и коммерческого транспорта.

Используемые в конструкции подвески управляемых колес шаровые опоры — в числе важнейших элементов, от которых зависит управляемость автомобиля.

Устройство шаровой опоры

Встречается несколько разновидностей шаровых опор, но сегодня канонической является конструкция, в которой присутствуют следующие компоненты:

Корпус. Выполненная из кованой стали оболочка.
«Яблоко». Металлический шаровидный элемент внутри корпуса, воспринимающий основную нагрузку.
Стопор. Кольцеобразный зажим, фиксирующий «яблоко» в корпусе.
Полимерный вкладыш внутри корпуса. Своеобразная обойма, в которой вращается «яблоко».
«Палец». Приваренный к «яблоку» стержень с резьбой в верхней части, с помощью которого шаровая опора соединяется со ступицей.
Пыльник. Резиновый чехол, защищающий начинку шаровой опоры от попадания воды и грязи. Под пыльником находится специальная смазка для дополнительной герметизации шарнира.
Фланец. Пластина с отверстиями для крепления шаровой к рычагу. Однако в последние 20 лет получили распространение рычаги подвески с интегрированными шаровыми опорами без фланца.

Чем опасна неисправная шаровая опора

Поскольку шаровые опоры отвечают за крепление колеса, то их сильный износ или обрыв может иметь тяжелые последствия, вплоть до переворота автомобиля. Знание способов диагностики неисправности шаровых позволит сохранить здоровье и даже жизнь, не говоря уже о деньгах.

Признаки неисправности шаровых опор

Стандартной величины срока службы шаровых опор не существует. Мало того что не одинаково качество самих шарниров от различных производителей, так и любая «внеплановая» ударная нагрузка на подвеску способна натворить бед. Конечно, для проверки состояния шаровых опор лучше обратиться в сервис, но есть симптомы, которые говорят о возможных проблемах:

Стук в подвеске при проезде неровностей.
Скрип или скрежет при повороте руля.
Неравномерный износ шин.
Раскачка колеса из стороны в сторону при движении. В отличие от вышеназванных симптомов этот со 100%-й гарантией указывает на сильный износ шаровых. Промедление с ремонтом недопустимо!

Шаровые опоры лучше менять парами

Причины неисправности шаровых опор

Шаровые опоры находятся практически «на передовой» борьбы за надежную управляемость и безопасность автомобиля, и в этой борьбе им приходится нелегко. Что способно вывести эти шарниры из строя:

Сильные нагрузки при проезде неровностей на высокой скорости могут повредить вкладыш опоры, что приведет к возникновению в ней люфта, а это нарушит оптимальный контакт колеса с дорогой.
Попадание внутрь шарнира воды и грязи из-за порвавшегося пыльника вызывает абразивный эффект и коррозию «яблока», что ведет к быстрому срабатыванию вкладыша и появлению люфта в опоре. В запущенных случаях «яблоко» способно проточить верхнюю часть корпуса и выскочить из него.
Естественный износ вкладыша и «яблока» с теми же последствиями.

Как продлить срок службы шаровых опор

Невнимание к состоянию шаровых опор может обойтись очень дорого, поэтому меры профилактического характера здесь просто необходимы. О чем речь?

Периодически проверять пыльники шаровых на предмет различных повреждений. Если они выявлены, пыльник необходимо заменить и при необходимости добавить герметизирующей смазки того типа, который предусмотрен производителем.
После поездок по плохим дорогам и бездорожью периодически проверять шаровые на наличие люфтов. Для этого нужно вывесить колесо, взяться за него сверху и снизу руками и попытаться покачать в вертикальной плоскости. Операцию лучше проделать несколько раз, поворачивая руль на разные углы.

Проверку можно выполнить и другим способом. Для этого потребуется вывесить колесо, между нижним рычагом и поворотным кулаком вставить монтировку плоским концом, а затем надавить на рукоять. Износ опоры выдаст себя люфтом и/или щелчками.

Специалисты советуют менять шаровые опоры парами, а затем проверить развал/схождение колес и при необходимости отрегулировать.

Как называется шаровая опора по другому

опора неподвижная шаровая — Опора, допускающая только вращение вокруг любой оси, проходящей через определённую точку этой опоры [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительные изделия прочие EN fixed spherical support… … Справочник технического переводчика

Опора неподвижная шаровая — – опора, допускающая только вращение вокруг любой оси, проходящей через определённую точку этой опоры. [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Рубрика термина: Теория и расчет конструкций Рубрики… … Энциклопедия терминов, определений и пояснений строительных материалов

шаровая — – шаровая опора. EdwART. Словарь автомобильного жаргона, 2009 … Автомобильный словарь

шаровая линейно-подвижная опора — Опора, допускающая вращение вокруг любой оси, проходящей через определенную точку, и перемещение параллельно определенной прямой. [Сборник рекомендуемых терминов. Выпуск 82. Строительная механика. Академия наук СССР. Комитет научно технической… … Справочник технического переводчика

шаровая неподвижная опора — Опора, допускающая только вращение вокруг любой оси, проходящей через определенную точку этой опоры. [Сборник рекомендуемых терминов. Выпуск 82. Строительная механика. Академия наук СССР. Комитет научно технической терминологии. 1970 г.] Тематики … Справочник технического переводчика

шаровая плоско-подвижная опора — Опора, допускающая вращение вокруг любой оси, проходящей через определенную точку, и поступательное перемещение параллельно определенной плоскости. [Сборник рекомендуемых терминов. Выпуск 82. Строительная механика. Академия наук СССР. Комитет… … Справочник технического переводчика

ОПОРА НЕПОДВИЖНАЯ ШАРОВАЯ — опора, допускающая только вращение вокруг любой оси, проходящей через определённую точку этой опоры (Болгарский язык; Български) неподвижна сферична опора (Чешский язык; Čeština) bodové [kulové] ložisko (Немецкий язык; Deutsch) Kugellager… … Строительный словарь

Теория и расчет конструкций — Термины рубрики: Теория и расчет конструкций Аварийная расчетная ситуация Автоматизированная система мониторинга технического состояния несущих конструкций … Энциклопедия терминов, определений и пояснений строительных материалов

Автомат перекоса — на радиоуправляемой модели вертолёта: 1 невращающаяся внешняя тарелка (синяя); 2 вращающаяся внутренняя тарелка (металл); 3 шаровая опора; 4 шаровой подшипник тяги управления тангажом тарелки; 5 шаровой подшипник… … Википедия

ШО — ш/о – шаровая опора. EdwART. Словарь автомобильного жаргона, 2009 … Автомобильный словарь

Что такое шаровая опора

История создания шаровой опоры

Устройство шаровой опоры

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать "кустарным способом", превращая его в деталь, не подлежащую гарантийному ремонту.

Вопросы эксплуатации шаровой опоры

Шаровая опора, в силу своего назначения, эксплуатируется в жестком режиме. Основная масса автомобиля опирается на очень небольшую площадь поверхности шара. А если учитывать вес пассажиров и груза в салоне автомобиля, высокую скорость и некачественные дороги, то становится понятно, что нагрузки на шаровую опору многократно возрастают. Это неизбежно приводит к износу и выходу из строя этого узла.

По некоторым данным, объем российского рынка шаровых опор ежегодно составляет более 20,000,000 штук. Около 70% этого количества — это шаровые опоры для отечественных автомобилей и более 20% — для иномарок.

При покупке такой нагруженной детали рекомендуется отдавать предпочтение оригинальным производителям. На рынке представлено большое количество торговых марок, выпускающих аналоги оригинальных деталей, в том числе, и шаровые опоры, но выбирать следует только хорошо себя зарекомендовавшие. Производственные мощности и опыт дают возможность российским заводам обеспечивать необходимый уровень качества. Результат – более надежные и крепкие шаровые опоры, которые не уступают зарубежным аналогам и соответствуют всем требованиям безопасности.

Количество шаровых опор в подвеске

Самой распространенной является передняя подвеска с двумя шаровыми опорами, по одной на каждое колесо. Некоторые автомобили — в частности внедорожники — имеют на передней подвеске 4 шаровых опоры, по две (верхняя и нижняя) на каждое колесо. Гораздо реже передние колеса имеют по три шаровых опоры. Современные автомобили с независимой многорычажной задней подвеской нередко оснащаются шаровыми опорами и на задних колесах.

Большее количество шаровых опор обеспечивает их долгую службу и уменьшает вероятность поломки. Но это же обстоятельство усложняет диагностику подвески автомобиля и значительно увеличивает суммарную стоимость ремонта и запчастей.

Диагностика и замена шаровых опор

Если при повороте руля автомобиля требуется прилагать дополнительное усилие или появляется скрип – возможно, возникли проблемы с шаровой опорой. Об этом же говорит и появление стука при движении автомобиля с небольшой скоростью по неровной поверхности, например, при проезде "лежачего полицейского".

Еще одним признаком выхода из строя шаровых опор является неустойчивость и виляние передних колес при движении по прямой. Другой характерный признак проблем с шаровой опорой – неравномерный (боковая поверхность больше) износ шин автомобиля.

Конечно, быструю и качественную замену шаровой опоры могут произвести только профессионалы, хотя многие автовладельцы и предпочитают делать это самостоятельно.

Сегодня производство шаровых опор — это высокотехнологичный процесс, позволяющий добиться высокой степени надежности. Тем не менее, их замена – самый распространенный вид ремонта автомобиля. Ситуация не будет меняться до тех пор, пока качественно не изменятся российские дороги.

Шаровая опора и признаки ее неисправности

Шаровая опора требует к себе особого внимания, это одна из многих причин которая раз и навсегда заставит человека, который считает что контролирует все, соблюдать скоростной режим и уделять своему автомобилю должное внимание.

На смену шкворневому устройству пришел один основной элемент подвески, который называется шаровая опора. Когда она изнашивается до критичной черты, то возникают серьезные проблемы в некоторых моделях автомобилей. Как определить неисправность шаровой опоры, читайте далее.

Шаровой опорой является узел, который соединяет ступицу на управляемом колесе и рычаг подвески. Ее задача заключается в обеспечении возможности поворота ступицы с исходным положением колеса по горизонтали при вертикальном перемещении.

Конструкция шаровой опоры очень проста. Она являет собой палец конусообразной формы с грибообразным или сферическим наконечником, который способен вращаться и, в то же время, раскачиваться на углы в корпусе опоры. Корпус запрессовывается к рычагу или крепится болтами. В данном случае шаровая опора, как правило, изменяется вместе с рычагом подвески.

В современных ново-введенных узлах в основном используется конструкция не разборная. В ней после установки пальца корпус имеет свойство завальцовываться. Пластиковые или другого рода вкладыши помещаются между корпусом и пальцем. Они работают наподобие подшипника скольжения и обеспечивают вращение с небольшим усилием. Для отечественных, старых моделей машин поставляются и другие шаровые опоры, которые называются разборными. Люфты в них устраняются с помощью подтяжки крышки.

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и от конструкции подвески, опоры несут на себе большую часть всей массы автомобиля, а также выдерживают постоянные систематические удары при езде на неровной дороге.

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что механизм не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

1. Естественный износ в совокупности с устаревшими материалами — в среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника.
2. увеличиваются динамические нагрузки во время езды — в первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению.
3. разрывается защитный чехол или пыльник — в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ. Если пыльник порванный, то внутрь, во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать ее внутренности.
4. отсутствие в шарнире смазки (при необходимости ее наличия) — смазка удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую

Приведем несколько главных признаков износа:

Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.

Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.

Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.

Шины на колесах изношены неравномерно.

Симптомы и причины неисправности

Симптомы	Описание и причины возникновения
Стук от колеса во время движения	Посторонние звуки будут проявляться на любой скорости, отчетливо заметны при наезде на неровность, яму и тд. Носит как разовый так и повторяющийся характер.
Изменение развал-схождения	Колесо у которого неисправна шаровая страдает сильнее всего. Возможен повышенный износ шины по краям.
Авто виляет по дороге	В шаровой опоре появляется люфт, следовательно колесо шатается при езде.
Скрипы во время маневров	Скрипы могут быть от рулевой, задних колес, следует прислушиваться именно к передним и во время маневров.
Изменение траектории торможения	Машину будет сносить в ту сторону, с которой имеется неисправная шаровая.
Неравномерный износ покрышек	Когда в результате повреждения шаровой опоры рулевое колесо стоит не строго вертикально, а под углом к поверхности дороги, то по его внутреннему краю (тот, который ближе к двигателю) протектор изнашивается сильнее, чем на остальной поверхности колеса.

Как определить неисправность шаровой

Состояние опор, к сожалению, не всегда могут определить стенды, предназначенные для диагностики узлов подвески. Оценить их состояние можно обычными старыми методами — на ощупь и слух.

Способ №1 Когда происходит проверка на слух, необходимо раскачать машину и прислушаться, что именно в ней стучит.

Способ №2 Для того чтобы избежать ошибки в результате диагностики, при выжатой тормозной педали до самого упора (для исключения люфта подшипников) колесо необходимо покачивать руками. Для этого надо взяться за него в самой верхней и наиболее нижней точках. Если люфт все же ощущается, то знайте, что в опоре присутствует зазор, и ее необходимо заменить. А вот для определения величины износа лучше будет использовать наиболее точные приспособления, а также инструменты, например монтировку или домкратом.

В классической модели автомобиля ВАЗ есть контрольное специальное отверстие, находящееся в конструкции нижней шаровой опоры. Для ее диагностики следует штангенциркулем или глубиномером через это контрольное отверстие под нагрузкой измерить расстояние между торцом шарового пальца и внешней поверхностью корпуса. У автомобилей ВАЗ показатель будет не больше 11,8 миллиметров (для оригинальных опор).

В верхней опоре люфт можно замерить специализированным устройством с индикатором. Люфт не должен быть выше 0,8 миллиметров.

В том случае, если у вас под рукой не имеются специализированные инструменты, приборы и отсутствие подъемника, вы можете положить свою ладонь на корпус шаровой опоры так, чтобы одновременно касаться корпуса и пальца. Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.

Ремонт шаровой опоры

Самая легкая – это переделка в разборную конструкцию, смена вкладышей из пластика и полирование пальца.
Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Бывают случаи когда просто проваливается в рычаг т.е. впрессовывать ее не требуется, если решите оставить шаровую так то она будит биться в рычаге и ресурс ее будет многократно понижен, решается это сваркой т.е. ее цепляют к рычагу точечно на 6-8 точек сварки.

Шаровая опора как называется по другому

Как по другому называется шаровая. Шаровая опора – диагностика и ремонт

Что такое шаровая опора и зачем она нужна в автомобиле

Диагностика шаровой опоры Что такое шаровая опора и можно ли ее отремонтировать? Зачем нужна шаровая опора

Как самому на автомобиле проверить шаровую опору

Продлить рабочий ресурс для шаровых опор помогает правильная их эксплуатация и своевременный уход. Обычно ресурс современных сферических шарниров у машин в зависимости от марки достигает 30-100 тыс. км. пробега. В зону риска с преждевременными поломками могут попадать автомобили, обладающие критериями:

на шаровой разорван пыльник;
машина часто ездить по некачественной дороге;
узел имеет недостаточный объем смазки;
пальцы шарнира стерлись, появился зазор, приводящий к разбалтыванию.

Для проверки состояния шаровых опор потребуется подъемник либо домкрат. После поднятия авто тестируемое колесо должно иметь возможность свободно вращаться. Автомобилист берется за верхний и нижний край колеса и слегка покачивает в вертикальной плоскости. Можно просить помощника, чтобы он слегка проворачивал руль. Выработку удастся услышать при определенном положении колеса. Однако люфт в некоторых случаях является следствием недостаточного затягивания либо поломки подшипника ступицы. Также зазор возникает и из-за повреждения сайлентблоков рычага. Потребуется провести дополнительный тест. Используя плоскую часть монтировки, выявляем, необходимо ли менять шаровые. Вставляем ее в просвет между рычагом и поворотной цапфой. Создаем небольшое усилие на рукоятку и следим за узлом. При наличии исправного шарнира люфт будет отсутствовать. Негативными факторами окажутся постукивание и щелчки, возникающие в процессе нажатия на ручку.

Устройство

Крепление шаровой опоры к рычагу

Современная классификация шаровых опор для подвески автомобилей основана на способе установке этой детали. Именно способ монтажа определяет стоимость ремонтных работ. Наиболее простой и удобной в ремонте конструкцией являются шаровые работы, которые крепятся к рычагам болтами, гайками или с помощью заклепок. Опоры этого вида постоянно совершенствуются и активно применяются в системах подвески, но, начиная с 90-х годов прошлого века, конструкторы все чаще отказываются от шаровых опор этого вида, заменяя их деталями, которые интегрированы в рычаги подвески.

Некоторые автолюбители считают, что данное конструкторское решение направлено исключительно на увеличение продаж комплектующих, так как, к примеру, при выходе из строя шаровой заднего верхнего рычага приходится менять весь рычаг в сборе, который стоит гораздо дороже. Есть у подвески с интегрированными шаровыми опорами и неоспоримое преимущество в виде меньшего веса.

Крепление шаровой опоры к рычагу

Кроме того, существует компромиссный вариант шаровых опор, которые запрессовываются в рычаг и крепятся с помощью стопорного кольца (такие конструкции можно встретить на автомобилях Опель Zafira C и Jeep Patriot). Шаровую опору данного типа можно заменить без рычага, но для этого нужен пресс или специальные приспособления.

Шаровые опоры могут отличаться не только по способу фиксации на рычаге, но и по варианту крепления к поворотному кулаку. По этому критерию различают два основных вида конструкций. У одного вида палец крепится гайкой со шплинтом, а у другого с помощью самоконтрящейся гайки и внутреннего стопорного кольца. Кроме того, у таких моделей авто, как Хендай Санта Фе (начиная с 2006 года выпуска) палец шаровой опоры крепится к поворотному кулаку стяжным болтом. Эта конструкция доставляет много неприятностей при ремонте авто, поскольку крепежный болт часто закисает и его сложно открутить.

При демонтаже шаровых опор заднего верхнего рычага часто могут возникать непредвиденные сложности. К примеру, может потребоваться специальное приспособление для снятия кронштейна, в котором фиксируется палец опоры.

Для моделей Ауди A6 С7 с многорычажной подвеской характерной проблемой являются стяжные болты, обеспечивающие крепление шаровых опор верхнего рычага к поворотному кулаку, которые постоянно закисают не их невозможно снять. Справится с такой задачей не помогает ни нагрев кулака, ни замораживание болта. Более того, даже 10-ти тонный пресс не может выдавить злополучный болт. После неудачных попыток разборки узла владельцу Ауди А6, чаще всего, приходится потратить еще около 400$ — 500$ на покупку нового поворотного кулака.

Работа конструкторов над оптимизацией подвески автомобилей (часто в ущерб ремонтопригодности) привела к тому, что в некоторых модификациях шаровая опора с рычага была перенесена на поворотный кулак. Крепление опоры в этом случае может быть разным. К примеру, на SsangYong Рекстон, Мерседес шаровая запрессовывается, на ВАЗ 2110 фиксируется с помощью болтов, а на Субару Форестер SG крепится стяжным болтом в кронштейне кулака. Все перечисленные здесь способы имеют свои плюсы и минусы.

Диагностика и замена

Признаки и причины неисправности

Сроки службы шаровой опоры ранжируются в широких пределах и составляют от 15 тыс. км до 150 тыс. км пробега. Сложно прогнозировать, когда этот элемент выйдет из строя. Большинство автомобильных концернов указывают сроки замены шаровых опор в руководстве по технической эксплуатации автомобиля. На практике срок эксплуатации зависит от стиля вождения и качества дорог, по которому ездит автомобиль.

Признаки поломок

Из подвески раздается шум. Если при преодолении лежачих полицейских или при движении по ухабистой дороге на скорости до 30 км/ч из подвески слышится шум, значит, в шаровых опорах мало смазки, либо палец застучал из-за износа. Зимой такой стук является обычным делом, поскольку при низкой температуре смазка нагревается дольше, чем в жаркое время года. Если через несколько минут после начала движения стук не прекратился – значит, нужно проверять шаровую.

Колесо виляет. Если во время движения колесо ведет себя неустойчиво и «виляет», значит в опоре появился люфт. Это явление опасно тем, что во время маневров колесо может вывернуться, а автомобиль завалиться на бок. При появлении данного признака нужно как можно быстрее заменить опору.

Неравномерный износ шин. О неисправности шаровой опоры может свидетельствовать неравномерный износ шин на передней и задней осях. Стоит внимательно присмотреться к шинам своего автомобиля. Если они изношены неравномерно – провести диагностику шаровых опор.

Также о неисправности шаровых опор может говорить скрип при повороте рулевого колеса.

Причины поломок

Основной причиной выхода шаровой опоры из строя является ее механическое повреждение. Ускорить данный процесс могут следующие факторы.

Стачивание пальца. Одной из причин выхода опоры из строя является стачивание пальца из-за увеличения зазора. В результате элемент разбалтывается и при движении по неровной дороге палец может выскочить из своего гнезда.

Недостаток смазки. Еще одной причиной выхода шаровой опоры из строя может стать частичная или полная выработка смазки. Автовладельцам рекомендуется регулярно проводить профилактику и внешний осмотр опоры и обновлять слой смазки.

Разрыв пыльника. Пыльники изготавливают из резины, которая при аномальных температурах (жара, холод) быстро изнашивается и приходит в негодность. Если на пыльнике образовалась трещина, нужно срочно произвести его замену, дабы предотвратить попадание в шаровую опору влаги и мелких частиц.

Езда по неровным дорогам. Если автомобилю приходится часто ездить по бездорожью, то износ шаровых опор ускоряется. Данная проблема особенно актуальна для России. Это следует учитывать владельцам иномарок, многие из которых не предназначены для езды по бездорожью.

Как работает?

Причины и следствия выхода из строя шаровых опор

Количество шаровых опор в подвеске

Ремонт шаровой опоры

Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.

Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

maxx096 › Блог › Что такое Шаровая опора и для чего она нужна.

Продолжаем познавательную страничку.
Шаровая опора

является одним из ключевых элементов подвески автомобиля, критический износ которого может привести к весьма плачевным последствиям.

Шаровая опора пришла на смену шкворневой конструкции соединения рычага подвески и ступицы управляемого колеса. Этот узел обеспечивает сохранение горизонтального положения колеса при его вертикальном перемещении во время поворота ступицы. Конструкция шаровой опоры предполагает вращение и раскачивание конусообразного пальца на небольшие углы в корпусе опоры благодаря грибообразномому или сферическому наконечнику. Шаровая опора, как правило, имеет неразборную конструкцию.

В процессе эксплуатации автомашины опора подвергается серьезным нагрузкам. Это связано в том числе и с тем, что на этот элемент может приходиться значительная часть массы автомобиля. Постоянное трение приводит к износу опоры – т.е. увеличивается зазор между наконечником и корпусом, и палец начинает в нем попросту болтаться.

Происходит это по нескольким причинам. Во-первых, в результате естественного процесс старения и износа. Во-вторых, на износ серьезно влияет быстрая езда по неровным дорогам, увеличивающая динамические нагрузки на опору. Наконец, в-третьих, при разрыве резинового пыльника в зазор попадает грязь, усиливающая абразивный износ и коррозию.

Чрезмерный износ опоры может привести к тому, что шарообразный наконечник пальца вырывается из корпуса и колесо в буквальном смысле падает на асфальт.

В случае обнаружения износа шаровой опоры она подлежит немедленной замене. Однако, в некоторых моделях автомобилей, где шаровая меняется вместе с рычагом, целесообразнее с финансовой точки зрения воспользоваться услугами реставраторов.

Ресурс шаровой опоры

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Место Fenox на рынке шаровых опор

Валерий Терешко, заместитель директора по менеджменту:

Рынок шаровых опор в последнее время развивается очень динамично, и конкуренция на нем сегодня высока как никогда. Появление здесь различных мелких компаний, в том числе китайских, определяет четкую динамику его увеличения. На протяжении более чем пяти лет компания Fenox является серьезным игроком на нем. Анализируя прошедший период, с уверенностью можно сказать, что в настоящее время положение на рынке для компании благоприятно. По оценкам наших аналитиков, Fenox в течение 2012–2013 годов может увеличить свою долю в этом сегменте в несколько раз. Основными предпосылками к этому являются контракты с ведущими западными компаниями, применение современного оборудования и собственные конструкторские разработки компании.

Большим преимуществом в производстве шаровых опор является наличие у компании его полного цикла, которое обеспечивает независимость от поставщиков и возможность управлять основными характеристиками шаровой опоры. Для этого компания Fenox приобрела дорогостоящее оборудование для холодной высадки, что могут позволить себе далеко не все. В ближайшее время при производстве пальцев шаровых опор будет применяться плазменное напыление, которое соответствует мировым требованиям. Если рассматривать взаимоотношения компании Fenox с ее российскими партнерами, на сегодняшний момент мы обеспечиваем стопроцентное соответствие требованиям АвтоВАЗа. Благодаря выпуску штампосварных и закатных шаровых опор все типы автомобилей, собираемых на конвейере АвтоВАЗа, могут комплектоваться шаровыми опорами Fenox.

Как правильно называется шаровая опора по другому

Что такое шаровая опора и можно ли ее отремонтировать?

Как проверить шаровую опору

Несмотря на то, что шаровая изготавливается из таких материалов, которые позволяют использовать деталь на протяжении длительного периода, она все равно приходит в негодность. По этой причине требуется плановая диагностика подвески.

Что такое шаровая опора и можно ли ее отремонтировать?

Проверка шаровой проводится на специальных стендах. В этом случае легче выявить неисправность конкретного узла, чем при визуальном осмотре. Однако шаровую опору можно проверить и в домашних условиях.

Шаровая опора как называется правильно: Как по другому называется шаровая. Шаровая опора – диагностика и ремонт – Как правильно называется шаровая опора

Шаровая опора и признаки ее неисправностиAutoZona54

Насколько важна шаровая опора

На смену шкворневому устройству пришел один основной элемент подвески, который называется шаровая опора. Когда она изнашивается до критичной черты, то возникают серьезные проблемы в некоторых моделях автомобилей. Как определить неисправность шаровой опоры, читайте далее.

Шаровой опорой является узел, который соединяет ступицу на управляемом колесе и рычаг подвески. Ее задача заключается в обеспечении возможности поворота ступицы с исходным положением колеса по горизонтали при вертикальном перемещении.

Конструкция шаровой опоры очень проста. Она являет собой палец конусообразной формы с грибообразным или сферическим наконечником, который способен вращаться и, в то же время, раскачиваться на углы в корпусе опоры. Корпус запрессовывается к рычагу или крепится болтами. В данном случае шаровая опора, как правило, изменяется вместе с рычагом подвески.

Причины поломки шаровой опоры

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что опора не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

естественный износ в совокупности с устаревшими материалами,

увеличиваются динамические нагрузки во время езды на немаленькой скорости по неровным дорогам,

разрывается защитный чехол или пыльник, в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ,

отсутствие в шарнире смазки (при необходимости ее наличия).

Приведем несколько главных признаков износа шаровых опор:

Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.

Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.

Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.

Шины на колесах изношены неравномерно.

Симптомы неисправности

Симптомы неисправности шаровой	Описание симптомов и причины возникновения
Стук от колеса во время движения	Посторонние звуки будут проявляться на любой скорости, отчетливо заметны при наезде на неровность, яму и тд. Носит как разовый так и повторяющийся характер.
Изменение развал-схождения	Колесо у которого неисправна шаровая страдает сильнее всего. Возможен повышенный износ шины по краям.

Как определить неисправность шаровой

В том случае, если у вас под рукой не имеются специализированные инструменты или приборы, вы можете положить свою ладонь на корпус шаровой опоры так, чтобы одновременно касаться корпуса и пальца. Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.

Ремонт шаровой опоры

Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Бывают случаи когда шаровая опора просто проваливается в рычаг т.е. впрессовывать ее не требуется, если решите оставить шаровую так то она будит биться в рычаге и ресурс ее будет многократно понижен, решается это сваркой т.е. шаровую цепляют к рычагу точечно на 6-8 точек сварки.

Какой ресурс у шаровой опоры

Что такое шаровая опора и зачем она нужна

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

alt=»Что такое шаровая опора и зачем она нужна» /> alt=»Что такое шаровая опора и зачем она нужна» />Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником. Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

При замене, покупайте шаровые опоры известных производителей
Избегайте быстрой езды по неровной дороге
Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Шаровая опора — назначение и конструкция

Автор: Сочи Авто Ремонт

Предназначение шаровой опоры заключается в обеспечении связи между поворотным управляющим рычагом и колесной ступицей, благодаря чему осуществляется их взаимное свободное вращение. Чтобы защитить от попадания внутрь пыли и влаги на шаровую опору одевается резиновый чехол. Шаровая опора — назначение и конструкция этого узла в нашем материале.

Шаровая опора — назначение и конструкция

Шаровая опора является конструктивным элементом автомобильной подвески, предназначенным передавать управляющий сигнал от рулевого механизма колесу. Основное достоинство шаровой опоры заключается в возможности совершать свободные угловые перемещения сопрягаемых узлов, а также максимальной простотой конструкции.

Шаровая опора - назначение и конструкция Назначение и конструкция

Конструктивно шаровая опора это отдельный узел, включающий две сопрягаемые части, со сферическими поверхностями контакта. Одна часть является стержнем, со сферической бобышкой на одном из концов, и резьбой которой она соединена с рычагом от поворотного механизма.

Другой частью узла охватывается первая, для этого в конструкции этой детали предусмотрена сферическая поверхность внутри.

Чтобы соединить шаровую опору и ступицу колесу, ее корпус располагает фланцем, с несколькими крепежными отверстиями. Для крепления сферической опоры на рычаге подвески применяется резьбовой конец.

Шаровая опора это достаточно надежный конструктивный узел, которым в случае правильного ухода обеспечивается необходимая долговечность. Для обеспечения безотказной работы шаровой опоры необходимо использовать смазку, закладываемую в контактной полости.

Шаровая опора — собенности эксплуатации

В случае утечки смазки или попадании внутрь рабочей полости влаги происходит неблагоприятное воздействие на работу шаровой опоры, что может привести к выходу ее из строя. Замена шаровых ваз 2107 http://vazkorch.ru/podveska/zamena-sharovyx-vaz-2101-2107.html и других моделей авто не представляет проблем, но лучше следить за состоянием шаровых, чтобы продлить срок эксплуатации. Чтобы защитить контактные поверхности шарнира применяют специальную резиновую накладку, которая называется пыльником.

При недостаточном количестве смазки может произойти износ шаровой опоры. Внешние признаки, указывающие на это заключаются в появлении посторонних звуков при езде по дорогам, имеющим покрытие плохого качества. Кроме того повышение износа сферической опоры происходит из-за попадания влаги, которая приводит к замерзанию смазки когда температура окружающей среды отрицательна.

Шаровая опора изнашивается и это приводит к появлению люфта, из-за чего ухудшается управляемость транспортным средством и может привести к дорожному происшествию.

Чтобы обеспечить безотказную работу шаровой опоры требуется проведение регулярного и систематического контроля за состоянием защитного пыльника. Во время осмотра пыльника шаровых опор их проверяют на наличие трещин и повреждений.

Если нарушена целостность пыльника следует проверить состояние, которое имеет сама шаровая опора. Сферическая опора должна проходить проверку в автосервисе.

Понравилась статья? Поделись с друзьями в соц.сетях!

назначение, устройство, неполадки и ремонт

Шаровая опора (шаровый шарнир) — элемент подвески, который используется на оси, где расположены управляемые колеса автомобиля и способен обеспечить надежное и жесткое крепление рычага к ступице колеса. Основная задача сводится к тому, чтобы обеспечить возможность поворота ступицы без изменения положения колеса в горизонтальной плоскости при вертикальном перемещении.

При этом в процессе эксплуатации автомобиля на данный элемент приходятся большие нагрузки, что может стать причиной преждевременного выхода такой детали из строя. Далее мы подробно рассмотрим, как устроены и работают шаровые, а также какие признаки указывают на неисправности данного элемента.

Опора шаровая: как устроена и работает

Начнем с того, что есть определенный набор жестких требований касательно положения колес относительно дорожного покрытия. Что касается управляемых колес, также предельно важно обеспечить возможность маневрирования.

Если просто, колеса должны быть надежно закреплены и одновременно должна быть реализована легкость и эффективность рулевого управления. При этом именно шаровая опора позволяет поворачивать колеса и соединяет ступицу управляемого колеса с рычагами подвески.

Если рассматривать историю создания, шаровые опоры были созданы в качестве альтернативного решения в целях замены шкворневого механизма. Изначально такие опоры стали элементами передней подвески для обеспечения поворота колеса вокруг вертикальной оси.

Сегодня наиболее распространена конструкция не обслуживаемой шаровой опоры. Такое решение включает в себя:

палец с шаром;
резьба;
корпуса со сферической выемкой;
пыльник;

Пыльник создан для защиты от влаги и грязи, надевается на палец и предотвращает попадание воды и абразива внутрь корпуса шаровой, который заполнен специальной смазкой. Функционально шаровые шарниры обеспечивают в момент вертикального перемещения колеса фиксированное положение в горизонтальной плоскости.

Это возможно благодаря тому, что шаровой палец может вращаться в корпусе и раскачиваться на определенные углы. Получается, шаровая это деталь, которая в плоскости крепления обеспечивает как линейные, так и вращательные перемещения пальца.

С учетом нагрузки и особенностей работы, шаровые изготавливаются из стали. Также для снижения трения рабочих поверхностей сферическое углубление корпуса имеет особое покрытие из пластика или полимера.

Однако есть шаровые опоры, где такого покрытия нет (преимущественно на старых импортных авто, а также отечественный автопром). Причина – если на модели стоят разборные шаровые опоры, люфты в них можно устранить путем подтяжки крышки.

По способу крепления шаровых можно выделить два типа:

шаровая крепится болтами к рычагу;
шаровая запрессована в рычаг или является единым целым с узлом;

В первом случае если шаровая выйдет из строя, деталь, закрепленная болтами, меняется на новую. При этом фиксация осуществляется все теми же болтами. Во втором случае необходима замена рычага подвески с шаровой опорой в сборе.

Само собой, второй вариант более дорогой, так как кроме шаровых, которые быстро выходят из строя, приходится менять и сам рычаг (зачастую, находящийся в хорошем состоянии). Такая конструкция в большей степени характерна для немецких и японских авто.

На практике, запрессованные в рычаг шаровые служат дольше съемных, однако о существенном увеличении срока службы говорить нельзя. Дело в том, что шаровая находится под большими нагрузками (масса авто опирается на небольшую площадь поверхности шара).

Если к этому добавить пассажиров, грузы и удары при езде, нагрузка увеличивается значительно. По этой причине, если нужна шаровая опора на ту или иную модель машины, при выборе лучше отдавать предпочтение только дорогому оригиналу или решениям, близким по качеству. Это значит, что следует сразу отбрасывать дешевые предложения и аналоги.

Сколько шаровых опор установлено в подвеске машины

Отметим, что сегодня в конструкции передней подвески зачастую используют два шаровых шарнира, то есть по одной шаровой на колесо. Однако еще есть вариант, когда имеется сразу две шаровые на одном колесе:

верхняя шаровая опора;
нижняя шаровая опора;

Во втором случае использование сразу двух шаровых часто практикуется в конструкции внедорожников и авто повышенной проходимости. Еще добавим, что изредка встречаются автомобили, где шаровых шесть, то есть по три на каждом колесе.

Также следует отметить, что на авто с независимой многорычажной задней подвеской шаровые опоры задних колес также могут быть применены в конструкции. С одной стороны, чем больше шаровых шарниров использовано, тем лучше. Увеличение количества опор автоматически увеличивает срок их службы, так как нагрузка равномерно распределяется между элементами.

Однако это также может затруднить поиск неисправности в подвеске, а также делает ремонт более сложным и дорогим, так как приходится приобретать больше дорогих запчастей и выполнять много дополнительных работ в рамках диагностики, замены и последующей обратной сборки.

Замена шаровых опор: когда нужна

Итак, замена шаровой опоры является обязательной процедурой при появлении малейших признаков неисправности данной детали. При этом замена шаровых опор должна начинаться с диагностики и проверки. Как правило, проблемы с данным узлом можно выявить самостоятельно.

На неполадки укажет необходимость прикладывать больше усилий для поворота руля, скрипы, стук в подвеске на высокой скорости и при поезде неровностей и т.д. Еще на разбитых шаровых машина начинает «вилять» по прямой, не держит дорогу, передние колеса «плавают».

Также можно заметить, что резину начинает «подъедать» (неравномерный износ протектора), при попытке сделать сход-развал углы установки колес выставить не удается.

Само собой, в подобной ситуации нужна срочная замена шаровой, так как игнорирование проблемы приведет к более серьезным последствиям для автомобиля, а также влияет на устойчивость и управляемость ТС. С учетом того, что купить шаровую опору на подавляющее большинство марок и моделей не составит труда, замена вполне может быть выполнена в кратчайшие сроки как своими силами, так и на СТО.

Подведем итоги

Как видно, шаровая опора является относительно простым в плане конструкции, однако важным элементом в устройство подвески автомобиля. По этой причине важно следить за тем, чтобы постоянно нагруженные шаровые всегда были в исправном состоянии.

Помните, надежность шаровых опор и исправное состояние напрямую влияет не только на комфорт, но и на безопасность. Напоследок отметим, что на территории СНГ, где дороги не самого лучшего качества, замена шаровых является рядовой и достаточно частой процедурой.

Рекомендуем также прочитать статью о том, что такое опорный подшипник амортизатора. Из этой статьи вы узнаете, как устроена и работает опора стойки, какие неисправности возникают с опорным подшипником амортизатора, а также в каких случаях нужна диагностика и замена опор амортизаторов. По этой причине нужно проводить регулярную диагностику и ремонт ходовой части, отдельно проверять и менять при необходимости шаровые опоры, сайлентблоки, рычаги, амортизаторы и т.д.

Также следует своевременно делать сход-развал и следить за состоянием покрышек. Только такой подход позволит получить желаемый комфорт, а также лучшую управляемость и устойчивость на любых скоростях.

Как проверить подушку двигателя

устройство, признаки неисправности и проверка

Шаровая опора — один из основных компонентов подвески автомобиля. Несмотря на то, что данный элемент разрабатывался не одно десятилетие назад, он фактически не изменился и по-прежнему применяется, причем не только в подвеске, но и в других узлах вроде газового упора капота, развального рычага или рулевого механизма. Несмотря на то, что деталь, по сути, является расходной, она стала отличной альтернативой устаревшего шкворневого шарнира, отличающегося большим весом и ограничивающего управляемость.

Что такое шаровая опора в машине

как выглядит шаровая опора Как отмечалось, шаровая опора это деталь, соединяющая ступицу колеса с рычагом подвески. Зачастую, речь об управляемых колесах, т.е. узел повсеместно применяется в передней подвеске. Использование шаровых опор позволило исключить перемещение колес в вертикальной плоскости и сохранить подвижность в горизонтальной.

К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т.е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.

Нельзя не сказать о том, что некоторые машины оснащают не только передней, но и задней независимой подвеской, включающей многорычажную систему. Но такие варианты встречаются нечасто. Стоит отметить, что увеличение количества шаровых опор, несомненно, усложняет диагностику и конечную стоимость ремонта, но вместе с тем обеспечивает более длительную эксплуатацию, увеличивая надежность и снижая вероятность поломки.

Устройство шаровой опоры автомобиля

устройство шаровой опоры Упрощенно деталь можно представить в виде металлического пальца со сферическим элементом, обеспечивающим подвижность в корпусе опоры. Если же разобрать конструкцию подробнее, можно выделить несколько важных элементов:

Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

В первоначальном варианте шар опоры поджимался подпружиненной пластиной, и конструкция требовала постоянной смазки. Нынешний вариант проще, так как содержит альтернативу в виде вкладыша, который сначала выполнялся из пластика, а позже из более износостойкого материала вроде нейлона.

К досадным для многих автолюбителей фактам можно отнести повсеместное использование необслуживаемых опор. В старых моделях авто шариковая опора являлась не просто сменным элементом: она была разборной и предусматривала масленку. В настоящее время опоры стараются интегрировать. Это увеличило расходы на комплектующие, ведь в случае поломки приходится менять весь рычаг. К плюсам подобного решения можно отнести упрощение конструкции и снижение веса, так как удалось избавиться от крепежных болтов.

Признаки неисправности шаровой опоры

Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

расположение шаровой опоры Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.

Первые признаки неисправности проявятся при:

Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
Скрипы. Которые могут возникать при повороте руля.

Читайте также: Что такое подвеска MacPherson и как она работает.

Как проверить шаровую опору

При возникновении симптомов неисправности шаровой опоры, стоит воспользоваться услугами сервиса или же провести самостоятельную проверку. Правда, без подъемника или домкрата не обойтись.

Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

В некоторых моделях для этого предусмотрены диагностические отверстия, через которые легко измерить износ. И все же стоит отметить, что окончательный диагноз может осуществляться при извлечении опоры. Достаточно пошевелить наконечник в стороны и убедиться в наличии люфта. Своевременное диагностирование опор очень важно, так как это может обезопасить от происшествий в дороге.

Видео на тему

Ходовая часть: шаровые опоры автомобиля

Шаровая опора – значимая деталь ходовой части машины. Она сопряжена с рычагом подвески и ступицей колес. Элемент неразборной конструкции, имеет вид металлического конусообразного пальца с резьбой с одной стороны, и сферой с другой. Сфера (шар) способна вращаться, благодаря тому, что заключена в герметичной нише, которая покрыта полимерными материалами.

Противоположная часть шаровой опоры с нанесенной резьбой крепится к рычагу подвески и таким образом соединяет его со ступицей. Такая конструкция позволяет обеспечить подвижность каждого элемента ходовой за счет вращения сферы.

Внешняя часть шара прикрыта резиновым пыльником в качестве защиты от засорения механизма. Обычно материал, из которого производители изготавливают шаровые опоры – сталь.

Задачи шаровой опоры

Основным предназначением шаровой опоры является обеспечение горизонтального положения при вертикальном перемещении колес. Палец может изменять угол наклона под небольшие углы, одновременно производя вращательные и линейные движения.

Эксплуатация узла

Все элементы ходовой части подвергаются жесткой эксплуатации. Это же утверждение относится и к шаровой опоре. Большая часть транспортного средства с грузом и пассажирами, вес салона автомобиля опирается на небольшую поверхность сферы. Прибавим сюда высокий скоростной режим, неудовлетворительное состояние дорог и получим некоторое представление о тех перегрузках, которые испытывает узел.

Сколько шаровых опор в подвеске?

Чаще всего встречаются автомобили с передней подвеской, у которой две шаровые опоры по одной на колесо. Передняя подвеска внедорожников насчитывает до четырех таких узлов. Обычно две нижних и две верхних. Встречаются автомобили с тремя элементами на то же передней подвеске. Транспортные средства последних поколений с независимой многорычажной подвеской могут иметь шаровые опоры и на задней подвеске.

В априори, чем больше на вашем автомобиле шаровых опор, тем дольше служит каждая из них, так как веса распределяются равномерно и вероятность поломки значительно снижается. Однако это же и усложняет процесс диагностики и ведет к удорожанию стоимости ремонта.

Как выбирать шаровые опоры?

При необходимости купить шаровые опоры нужно помнить, что узел должен быть качественным ведь он испытывает чрезвычайные нагрузки. Поэтому лучше если покупка будет оригинального производства. Если по каким-либо причинам владелец автомобиля не может приобрести оригинальные запчасти от производителя, а ремонт необходимо произвести срочно, свои услуги предлагает автопортал carkysha.ru. Здесь быстро находятся не только новые оригинальные или аналоговые запчасти, но и бу оригиналы по приятным ценам.

Шаровая опора: предназначение и ремонт

В любом транспортном средстве существует множество различных систем и узлов. Все они отвечают за выполнение конкретных задач и должны быть исправными. О том, что такое двигатель или трансмиссия знают практически все автомобилисты. А вот что такое шаровая опора, впрочем, как и любые другие мелкие элементы автомобиля, догадываются немногие. Тем не менее этот элемент очень важен в устройстве автомобиля, поскольку он также отвечает за его стабильное функционирование. Неисправности с шаровой опорой могут не просто отразится на работе авто, но и привести к затруднительной и небезопасной езде на нем. Поэтому крайне важно понимать предназначение данного элемента и знать, какие могут быть с ним неполадки и каким образом их можно устранить.

Шаровая опора: предназначение и ремонт

Что такое шаровые опоры: признаки их неисправности

Шаровые опоры относятся к одним из самых важных элементов автомобиля. Они входят в состав подвески транспортного средства, а по сему существенно влияют на безопасный режим езды. Работа шаровых опор основана на том, что устройство отталкивается от принципа вращения и раскачивания пальца в форме конуса по корпусу. За счет такого действия происходит поглощение основной нагрузки, которой подвергается транспортное средство в процессе эксплуатации. При этом именно шаровые опоры отвечают за то, чтобы подвеска автомобиля функционировала в полной мере. То есть благодаря им обеспечивается нормальное управление автомобилем, ровность колес в процессе передвижения, да и в целом комфортное пребывание водителя и пассажиров в автомобиле. Но, как и любой другой механизм, шаровые опоры не могут служить вечно. Они тоже могут выходить из строя. Основными признаками наличия нарушений в работе шаровой опоры можно назвать:

Появление шума из подвески на низком скоростном режиме во время прохождения препятствий на дороге;
Раскачивание колес по сторонам в процессе прямолинейного движения;
Появление неравномерного износа шин;
Появление скрипов при повороте рулевого колеса.

Что касается шума подвески, то он может доноситься именно из передней части авто. Приводить к этому могут механические повреждения или недостаточный уровень смазки. Если же начинают раскачиваться колеса, то это может говорить о наличии в опоре люфта. Такая неполадка считается очень серьезной и может привести к полному выворачиванию колеса в будущем.

Что такое шаровые опоры: признаки их неисправности

Можно ли продлить срок службы элемента?

В первую очередь, если очень хочется продлить срок службы данного элемента, нужно при его замене выбирать модели устройства только от проверенных производителей. Кроме того, существенно увеличивают срок эксплуатации шаровых опор следующие действия:

Стараться не передвигаться по дорогам с неровностями и препятствиями;
Своевременно контролировать состояние пыльника шаровой опоры.

Кроме того, автомобилист должен избегать езды на высоких скоростях, тем более по неровным дорогам. В противном случае уберечь элемент от поломки не удастся.

Подробнее о шаровой опоре будет рассказано в этом видеоматериале:

Как по другому называется шаровая. шаровая опора

Не всем нравится обращаться в сервисный центр и делать диагностику. Для самостоятельной проверки нужны следующие условия и инструменты:

Подъемник, смотровая яма или эстакада. Можно из ям и подъемников.
Домкрат и противооткатные устройства (башмаки). При отсутствии автомобильного подъемного устройства домкрат обязательно.
Монтировка с плоским концом. Такой, чтобы его легко можно было просунуть между поворотной цапфой и самой шаровой.
Подпор размером от защиты картера до земли.
Набор ключей гаечных.
Съемник шаровых опор или молоток и бензин.

Есть несколько видов подвесок. Одним из распространенных видов является подвеска макферсона. В такой подвеске шаровые опоры устанавливаются только снизу. Есть еще такие конструкции подвескок: двухрычажная, многорычажная, адаптивная, подвеска «ДЕ ДИОН», задняя зависимая схема подвески, задняя полузависимая подвеска, подвески джипов и пикапов, подвески грузовых авто. Если подвеска двухрычажная, то шаровая будет и сверху, и снизу.

Проверка шаровых опор своими руками:

Визуальный осмотр. Если пыльник треснутый или вообще оторвался, то рекомендуется заменить шаровую опору. Можно и сэкономить заменив или установив новый пыльник, но неизвестно сколько песка и абразивных частиц попало в внутрь.
Домкратом или подъемником приподнять машину и подложить заранее приготовленную опору. Далее, медленно опустить авто на опору, чтобы появилась нагрузка на шаровую опору. Колесо должно быть в воздухе и свободно вращаться.
Взять колесо двумя руками сверху и снизу, и покачать по вертикали. Если люфт есть, то это может быть износ сайлентблоков, износ шаровой опоры, ослабление подшипника ступицы.
Взять монтировку и плоской стороной вставить между поворотной цапфой и рычагом подвески. Аккуратно давить на монтировку и смотреть, есть ли люфт на шаровой.
Если есть признаки неисправности, надо открутить гайку шаровой. Наконечник шаровой может проворачиваться вместе с гайкой. Для удержания используем монтировку.
Съемником или ударным инструментом демонтируем шаровую. Если нет съемника, надо ударять по посадочному месту наконечника молотком. Кстати, можно сделать съемник своими руками, например, для снятия сайлентблоков. Так как наконечник конусный, то при резких небольших ударах, он высвобождается. Я лично, когда менял на ВАЗ 2106 шаровую, тихонько постукивал молотком, в соединение побрызгал бензин (если есть, можно ВД-40) и шаровая сама упала.

Причины поломки шаровой опоры

Увеличение зазора возникает в связи со следующими факторами:

1. Естественный износ в совокупности с устаревшими материалами — в среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника.
2. увеличиваются динамические нагрузки во время езды — в первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению.
3. разрывается защитный чехол или пыльник — в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ. Если пыльник порванный, то внутрь, во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать ее внутренности.
4. отсутствие в шарнире смазки (при необходимости ее наличия) — смазка удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую

Приведем несколько главных признаков износа:

Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.

Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.

Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.

Шины на колесах изношены неравномерно.

Фиксация на поворотном кулаке

Если опора располагается на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты создают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт. Приходится расставаться, например, владельцам Audi A6 с суммами эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не добавляет ремонтопригодности. Тогда есть несколько способов фиксации:

крепеж болтами;
запрессовывание;
в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Карданные шарниры

Карданный шарнир относится к самым старым конструктивным элементам в автомобилестроении.

Карданный шарнир состоит из двух вилок, кованой крестовины, четырех чашек с игольчатыми подшипниками и стопорных колец.

Одна вилка приварена к трубе карданного вала, а другая выполнена заодно с фланцем шарнира или со шлицевым валом. Карданные шарниры с игольчатыми подшипниками — разборные, чашки с этими подшипниками можно заменять. Чтобы при высокой частоте вращения вала эти чашки не вышли из вилки, они фиксируются в проушинах стопорным кольцом или стопорной шайбой.

Чаще всего применяются карданные шарниры с разборными проушинами вилок (рис. 1 «Разборный карданный шарнир с игольчатыми подшипниками«). Ремонтопригодность таких шарниров выше благодаря возможности быстро заменить крестовину, разобрав проушины.

Другой вариант конструкции — карданные шарниры с подшипниками скольжения (рис. 2 «Неразборный карданный шарнир с подшипниками скольжения«), они имеют запрессованные чашки с вкладышами и не разбираются.

Герметичность игольчатых подшипников в карданных шарнирах обеспечивается рабочими кромками уплотнения в чашке, поэтому смазочным шприцом нужно действовать аккуратно, не нагнетая смазку слишком резко.

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

Как говорилось выше – повреждение пыльника
Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Что такое ШРУС и зачем он нужен в автомобиле

Шарнир равных угловых скоростей (ШРУС) – это механизм, обеспечивающий равномерную передачу крутящего момента к ведущим колесам при их повороте на угол до 70° относительно оси. Используются такие шарниры на автомобилях с независимой подвеской в конструкции привода управляемых колёс.

Разница между подшипниками скольжения и качения Что такое шаровая опора и зачем она нужна в автомобиле Признаки неисправности шаровой опоры: как определить износ Подшипники: виды, размеры, стандарты, маркировка Какой шрус выбрать, трипоидный или шариковый? Палец шаровой: назначение, описание с фото, технические характеристики, размеры, возможные неисправности, демонтаж и правила установки Шаровые опоры. продолжение разговора Что такое шаровая опора в автомобиле – ее назначение и конструкция, принцип работы и основные признаки неисправности (+видео и фото) Карданная передача с шарниром равных угловых скоростей - шрус. ᐉ 12 лучших производителей шаровых опор - рейтинг 2021

Задача передачи крутящего момента от двигателя к колёсам оказалась в техническом плане не такой уж простой и потребовала от автоконструкторов создания трансмиссии. При этом колеса «живут» в машине своей жизнью и крепятся к кузову независимо по отношению к коробке передач.

Для заднеприводных автомобилей вопрос решился использованием в конструкции кардана. А вот для переднеприводных автомобилей потребовались иные устройства, обеспечивающие передачу вращательного движения к «подпрыгивающим» относительно кузова колесам.

Дело в том, что обычный кардан с крестовиной, при вращении с постоянной угловой скоростью ведущего вала, не в состоянии обеспечить постоянную угловую скорость расположенного под углом вала ведомого. А дополнительные рывки и торможения при передаче крутящего момента от двигателя к колёсам автомобиля абсолютно неуместны.

Технические приёмы, обеспечивающие компенсацию такой неравномерности угловых скоростей, оказались эффективными до углов между осями ведущего и ведомого колес не более 20⁰.

В то же время для переднеприводных автомобилей требовалось обеспечить передачу крутящего момента без «искажений» при углах поворота колёс до 70⁰, причём такая передача должна была быть ещё и очень надежной, ведь узел подвергается высоким нагрузкам.

Теоретическое решение – ШРУС, было найдено давно: устройство запатентовано еще в 20-х годах прошлого века инженером А.Рцеппой (шарнир Рцеппа), а для его практической реализации потребовалось почти 40 лет (Япония, 1963 г.).

Конструктивно один из распространённых вариантов ШРУС выглядит следующим образом.

Ведущий вал посредством шлицевого соединения приводит в движение внутреннюю обойму, на рабочей стороне которой выполнены шесть канавок. На внешней обойме шарнира (соединённой с ведомым валом) также выполнено шесть канавок. А обоймы связаны между собой через шарики, расположенные в вырезах сепаратора.

Подобная конструкция обеспечивает (в отличие от простой карданной передачи) равенство мгновенных угловых скоростей ведущего и ведомого валов.

Перемещения и реакции

Шарнир допускает вращение сечения вокруг своего центра. Поскольку в этой точке разрешены угловые перемещения, то соответствующий опорный момент отсутствует. В этом состоит основное назначение шарнира в строительной конструкции — обнулять моменты, появляющиеся в процессе изгиба:

Рисунок 4. Жесткое защемление (1) и шарнирное опирание (2) балки

В чем разница между подвижной и неподвижной опорами?

Вы наверняка обратили внимание, что на рисунках 1, 3, 4 балки лежат на разных опорах: слева опора нарисована тремя кружка
ми и двумя соединительными линиями, а справа — двумя кружка
ми и одной линией. Почему так?

Так, балка не может прогибаться вниз в опорных сечениях; и в начале, и в конце конструкции нарисованы вертикальные или наклонные стержни, поддерживающие балку. Напомню, что наклонную конструкцию всегда можно спроецировать на взаимно перпендикулярные оси (вертикальную и горизонтальную), поэтому схема 2 на рисунке 1 принципиально не отличается от остальных

Каждая соединительная линия (короткий отрезок в изображении опоры) моделирует крепление данного узла к земле, поэтому линейные перемещения балки в этом направлении запрещены. Так, балка не может прогибаться вниз в опорных сечениях; и в начале, и в конце конструкции нарисованы вертикальные или наклонные стержни, поддерживающие балку. Напомню, что наклонную конструкцию всегда можно спроецировать на взаимно перпендикулярные оси (вертикальную и горизонтальную), поэтому схема 2 на рисунке 1 принципиально не отличается от остальных.

Важно также понимать назначение единственного горизонтального опорного стержня. Он запрещает горизонтальное перемещение балки (в направлении продольной оси), но только того сечения, в котором он установлен. Это классическая шарнирно-неподвижная опора:

Это классическая шарнирно-неподвижная опора:

Рисунок 5. Какие перемещения запрещают и разрешают шарнирные опоры

На рисунке 5 правая опора называется шарнирно-подвижной, так как допускает смещение правого конца балки в горизонтальном направлении

Это важное обстоятельство для учета удлинений и укорочений конструкции вследствие, например, температурных колебаний

Как работает?

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

Что такое шаровая в автомобиле – самое необходимой, что нужно знать автовладельцу | автоютуб Шаровая опора и признаки ее неисправности | autozona54 Шаровые опоры. продолжение разговора - журнал "абс-авто" Лучшие шаровые опоры для автомобиля Какой шрус лучше трипоидный или шариковый, различия Что такое шаровая опора и зачем она нужна в автомобиле Как определить шаровую опору 3 ошибки, из-за которых быстро "умирают" шаровые опоры Шаровая опора: что это такое и для чего она нужна. диагностика неисправностей Подшипник качения и скольжения: особенности и в чем разница | в чем разница

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Цель [ править ]

Показан задний привод, передняя подвеска на двойных поперечных рычагах с верхними и нижними шаровыми шарнирами и наконечником рулевой тяги

В современных автомобилях шарниры — это стержень между колесами и подвеской автомобиля. Сегодня они почти повсеместно используются в передней подвеске, заменив шкворень / шкворень или шкворень / цапфа, но их также можно найти в задней подвеске некоторых высокопроизводительных автомобилей. Шаровые опоры играют решающую роль в безопасной эксплуатации рулевого управления и подвески автомобиля.

Во многих автомобилях, производимых в настоящее время по всему миру, используется подвеска стойки Макферсон , в которой используется по одному шаровому шарниру с каждой стороны между нижним концом стойки и рычагом подвески, при этом необходимое небольшое сочленение в верхней части стойки обычно обеспечивается эластомерным подшипником. , внутри которого находится шариковый подшипник, обеспечивающий свободное вращение вокруг оси рулевого управления. Таким образом, в подвеске обычно всего два шаровых шарнира, однако в рулевой тяги их будет как минимум четыре (концы рулевой тяги и концы рейки).

В автомобильной подвеске без стоек MacPherson два шаровых шарнира называются «верхним шаровым шарниром» и «нижним шаровым шарниром». Нижние шаровые шарниры иногда больше и могут изнашиваться быстрее, потому что продольные и задние нагрузки, в первую очередь из-за торможения, выше на нижнем шарнире. (Реакция крутящего момента и сопротивление увеличиваются в нижнем шарнире и частично компенсируются в верхнем шарнире.) Кроме того, боковые угловые нагрузки выше в нижнем шарнире. В зависимости от конструкции подвески вертикальная нагрузка от пружины подвески может полностью восприниматься верхним шаровым шарниром или полностью нижним шаровым шарниром. Демпферная нагрузка (которая низкая в нормальных условиях, нулевая в неподвижном состоянии, но при пиковом толчке или отскоке может быть почти такой же большой, как нагрузка на пружину) обычно, но не всегда, принимается на тот же шаровой шарнир, что и нагрузка на пружину. .Нагрузка на стабилизатор поперечной устойчивости часто, но не всегда, принимается на нижний шаровой шарнир. Он может сниматься за верхний шаровой шарнир или непосредственно от поворотного кулака с помощью шарнирных опорных тяг.

Если один из шаровых шарниров не воспринимает нагрузку пружины, он может быть оснащен внутренней пружиной, предотвращающей дребезжание, чтобы шарик преимущественно находился в контакте с одним седлом. Так было в BMC Mini 1959 года и многих его производных, где нижний рычаг управления не нес вертикальной нагрузки, поэтому требовался шарнир и пружина, предотвращающая дребезжание, в то время как верхний шарнир, состоящий из идентичных частей, всегда находился в сжатии из-за пружина (резиновый конус) и демпфер нагрузки, и поэтому не был снабжен пружиной.

Другие автомобили 1960-х годов, в том числе некоторые Vauxhall, имели нижние шаровые опоры со значительным концевым зазором, потому что шарнир всегда находился в напряжении, поскольку нагрузки пружины и амортизатора прикладывались через нижний рычаг подвески и всегда были ненулевыми.

Другим примером является Ford Focus, в котором используются стойки MacPherson, а стабилизатор поперечной устойчивости соединен непосредственно со стойкой, поэтому нижний шаровой шарнир воспринимает только продольные / поперечные тяговые / тормозные и боковые нагрузки на поворотах.

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

Приподнять автомобиль до удобной высоты.
Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

Вывесить на домкрате передок автомобиля.
Взять колесо руками в верхней и нижней точках.
Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

Вывесить передок автомобиля на домкрате.
Взять колесо в верхней и нижней точке.
Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

Вкручиваемые ввертные петли

Ввертные петли – это устройства, состоящие из 2-х частей, имеющих форму цилиндра. Составляющие части расположены симметрично относительно друг друга. Изделие снабжено отверстиями для крепежа. Один «бочонок» монтируют к полотну, другой – к коробке. Вкручиваемые петли считаются универсальными, потому что нет правых и левых элементов. Основное свойство ввертных петель – капитальность крепления. Такую дверь с петель снять нет получится. Возможно, это не только достоинство, но и существенный недостаток. Но многие именно из-за этого свойства приобретают петли подобной конструкции.

На фото – Европолотно (двери с четвертью).

Типы, конструкция и особенности подшипников ступицы

Для установки ступиц на оси используются подшипники качения, которые при высокой прочности и надежности обеспечивают максимальное снижение сил трения. В общем случае конструкция подшипника проста: это два кольца — наружное и внутреннее — между которым расположен ряд тел качения, заключенных в сепаратор (сетку из металла или пластика, обеспечивающую правильное расположение тел качения). Внутреннее пространство заполнено консистентной смазкой, щели между кольцами закрыты крышками, предотвращающими утечку смазки и загрязнение внутренней части подшипника. Устройство различных типов подшипников может отличаться, о чем сказано ниже.

Топ лучших производителей шаровых опор – народный рейтинг Проверка шаровой опоры Подшипники Устройство автомобилей 12 лучших производителей шаровых опор — рейтинг 2021 Что такое шаровая в автомобиле – самое необходимой, что нужно знать автовладельцу Шаровая опора и признаки ее неисправности Какие шаровые опоры лучше для автомобиля

Ступичные подшипники классифицируются по конструкции и используемым телам качения, а также по направлению воспринимаемой нагрузки.

По используемым телам вращения подшипники бывают:

Шариковые — качение происходит на стальных шариках;
Роликовые — качение осуществляется на роликах конической формы.

При этом по расположению тел качения подшипники делятся на две группы:

Однорядные;
Двухрядные.

В первом случае между кольцами располагается один ряд шариков или роликов, во втором — по два ряда.

По нормальному для них направлению нагрузки подшипники ступицы бывают:

Радиально-упорные;
Радиально-упорные самоустанавливающиеся.

Радиально-упорные подшипники воспринимают силы, направленные как поперек оси (по радиусу), так и вдоль нее. Это обеспечивает нормальную работу подшипника, независимо от характера движения колес — будь то это колебания в вертикальной плоскости (при проезде по неровностям дороги), или отклонения колеса от продольной оси (повороты управляемых колес, боковые нагрузки на колеса при преодолении радиусов или при движении с уклоном, боковые удары по колесам и т.д.).

Самоустанавливающиеся подшипники за счет конструкции обеспечивают компенсацию некоторой несоосности оси и ступицы, снижая интенсивность износа деталей.

Конструктивно подшипники рассмотренных выше типов отличаются.

Однорядные конические радиально-упорные подшипники. Состоят из двух колец, между которыми зажаты конические ролики, разделенные сепаратором. Внутреннее пространство подшипника заполнено консистентной смазкой, она защищена от засорения и утечек с помощью уплотнительного кольца. Деталь этого типа является неразборной.

Однорядные конические радиально-упорные самоустанавливающиеся подшипники. Состоят из двух колец, между которыми расположен ряд конических роликов в сепараторе. Однако детали не имеют жесткого соединения, поэтому ролики могут несколько изменять свое положение при смещении оси ступицы относительно оси цапфы. Подшипник является разборным либо частично разборным (снимается только наружное кольцо, внутреннее кольцо и сепаратор с роликами составляет цельную деталь).

Ступица с интегрированным двухрядным шариковым самоустанавливающимся подшипником

Двухрядные шариковые радиально-упорные обычные и самоустанавливающиеся подшипники. Состоят из двух широких колец, между которыми в шахматном порядке расположены два ряда шариков, разделенных общим сепаратором. Самоустанавливающиеся подшипники за счет особой формы внутренних поверхностей колец обеспечивают возможность смещения рядов шариков относительно оси цапфы. Обычные подшипники этого типа являются неразборными, самоустанавливающиеся — могут быть как неразборными, так и разборными.

Двухрядные роликовые радиально-упорные подшипники. Имеют конструкцию, аналогичную предыдущей. Обычно конические ролики каждого ряда имеют зеркальное расположение — широкой частью роликов наружу. Такое положение обеспечивает равномерное распределение нагрузок и центровку деталей. Подшипники этого типа являются неразборными.

Наконец, ступичные подшипники делятся на две группы по конструктивному исполнению:

Отдельные подшипники;
Подшипники, объединенные в один узел со ступицей.

Первый тип — это обычные подшипники, которые могут устанавливаться и демонтироваться без замены других сопряженных деталей. Второй тип — это подшипники, интегрированные в ступицу колеса, поэтому они не могут заменяться отдельно.
