Как на мерседесе с 320 включить розетку

w164 Розетка 2-го ряда сидений и багажника.

С момента покупки прошло почти 2 года. После покупки заметил что не работают розетки 2-го ряда сидений и в багажнике, так как ими не пользовался то как то руки не доходили выяснить причину. В выходные решил выяснить причину и устранить неисправность. Первым делом проверил предохранители — все оказались целые. Взяв длинный провод и мультиметр прозвонил линии от блока предохранителей до розеток — все целое, но электричества НЯМА?!
Открыл схему блока предохранителей и реле и стал сверяться. И тут все стало ясно — отсутствует реле "Т" которое отвечает за розетки. Зачем его вынули так и осталось загадкой. Поиски реле в интернете особого результата не дало, нашел только китайское за 10 у.е.
Посидел подумал, зашел на сайт б/у запчастей и начал смотреть блок предохранителей целиком. Ценник от 20 долларов до 50. Решил зайти в раздел "Блок реле" и там нашел блок за 9 долларов.

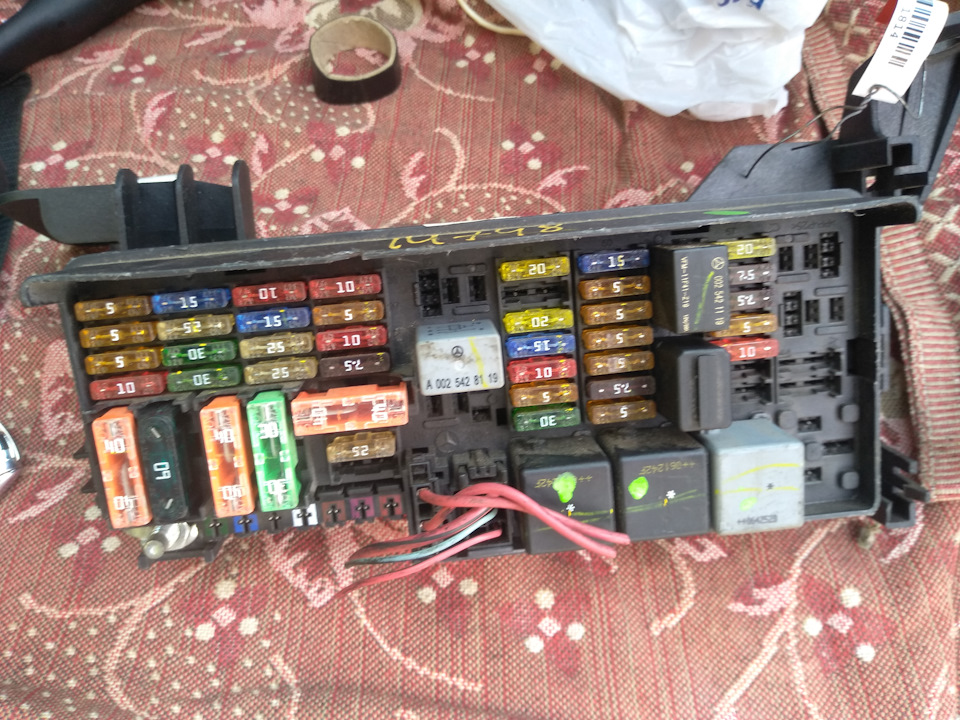

Фото в бортжурнале Mercedes-Benz M-Class (W164) Б/у блок

Выдернул с б/у блока реле и поставил в свой. Розетки работают. В итоге у меня осталась куча запасных предохранителей и реле.

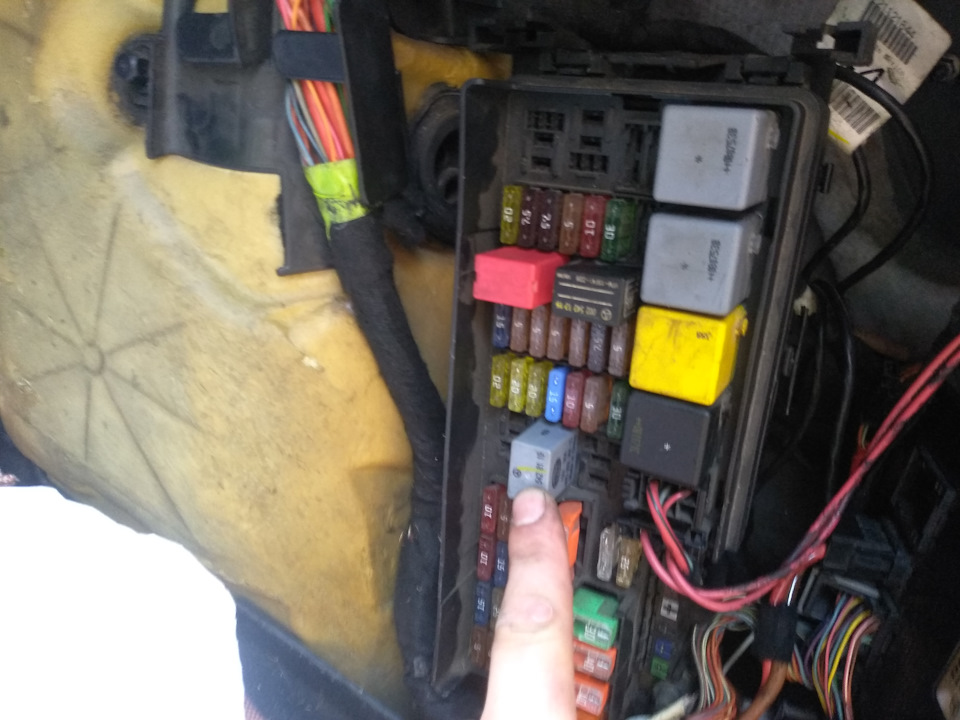

Фото в бортжурнале Mercedes-Benz M-Class (W164) Реле на своем месте.

Под бардачком стоит заглушка для еще одной розетки, штекер там тоже выведен. Планирую докупить розетку и поставить под бардачок.

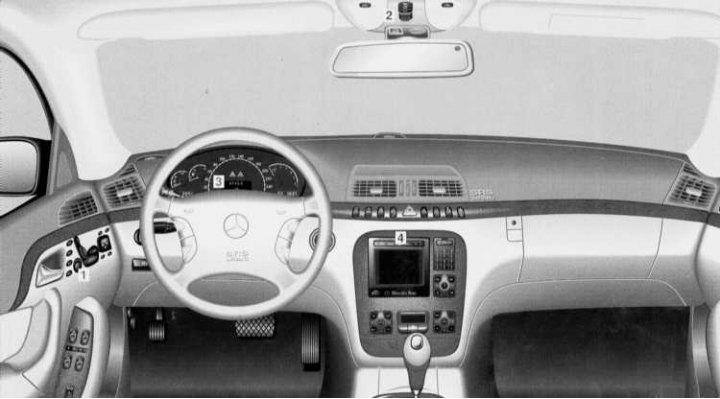

Основные органы и панели управления/контроля

1 — Открывание двери (Раздел Замки, ключи и запоры. Смарт-карта. Единый замок)
2 — Функция ЗУ: запись в память регулируемого положения сидений, рулевого колеса, внутреннего зеркала и наружных зеркал заднего вида (Раздел Память положения сиденья)
3 — Система обогрева сидений (Раздел Сиденья)
Система вентиляции сидений (Раздел Сиденья)
4 — Регулировка положения передних сидений (Раздел Сиденья)
5 — Регулировка положения наружных зеркал заднего вида (Раздел Рулевое колесо, зеркала заднего вида)
6 — Стеклоподъемники (Раздел Стеклоподъемники, люк крыши)
7 — Переключатель дистанционного открывания крышки багажника (Раздел Замки, ключи и запоры. Смарт-карта. Единый замок)

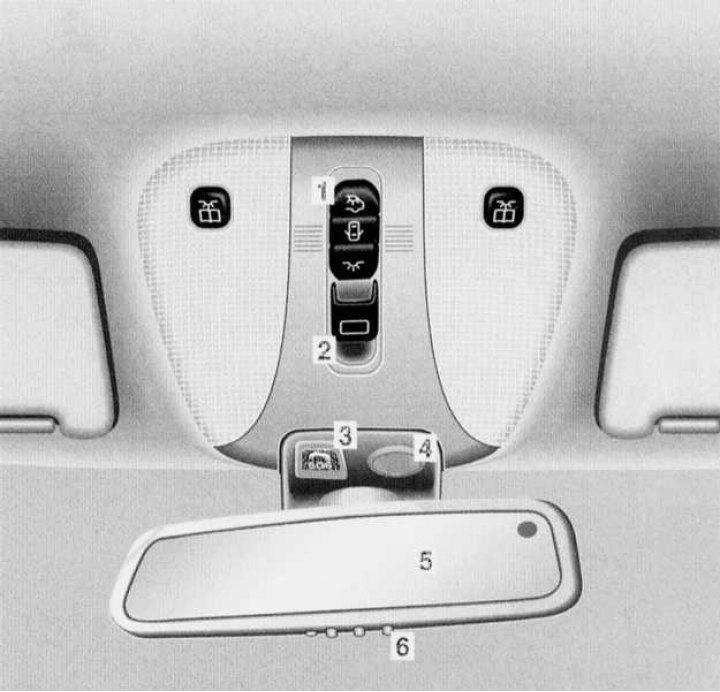

Потолочная панель управления

1 — Внутреннее освещение (Раздел Оборудование салона)
2 — Сдвигаемый и поднимаемый верхний люк (Раздел Стеклоподъемники, люк крыши)
3 — Система «TeleAid» (система вызова помощи) 1 (Раздел Управление автомобилем и вспомогательные системы)
4 — Микрофон для телефона и системы голосового управления «Linguatronic»
5 — Внутреннее зеркало заднего вида с механическим ослаблением слепящего эффекта (Раздел Рулевое колесо, зеркала заднего вида)
Внутреннее зеркало заднего вида с автоматическим ослаблением слепящего эффекта (Раздел Рулевое колесо, зеркала заднего вида)
6 — Устройство дистанционного открывания двери гаража (Раздел Управление автомобилем и вспомогательные системы)

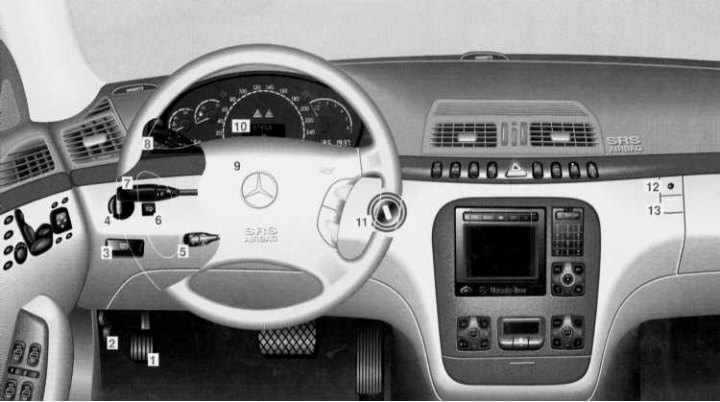

Органы управления передней панели

1 — Педаль стояночного тормоза (Раздел Управление автомобилем и вспомогательные системы)
2 — Ручка освобождения замка капота
3 — Ручка отпускания стояночного тормоза (Раздел Управление автомобилем и вспомогательные системы)
4 — Переключатель света (Раздел Переключатели)
5 — Система содействия посадке и выходу из автомобиля (Раздел Содействие посадке и выходу из автомобиля)
6 — Фароочиститель (Раздел Переключатели)
7 — Комбинированный переключатель (Раздел Переключатели)
8 — Темпостат (Раздел Управление автомобилем и вспомогательные системы)
Система «Distronic» (DTR) (Раздел Управление автомобилем и вспомогательные системы)
Система «Speedtronic» (Раздел Управление автомобилем и вспомогательные системы)
9 — Многофункциональное рулевое колесо (Раздел Многофункциональное рулевое колесо, мультиинформационный дисплей)
10 — Приборная доска (Раздел Приборная доска)
11 — Электронный замок зажигания (Раздел Управление автомобилем и вспомогательные системы)
12 — Замок вещевого ящика (Раздел Оборудование салона)
13 — Кнопка открывания вещевого ящика (Раздел Оборудование салона)

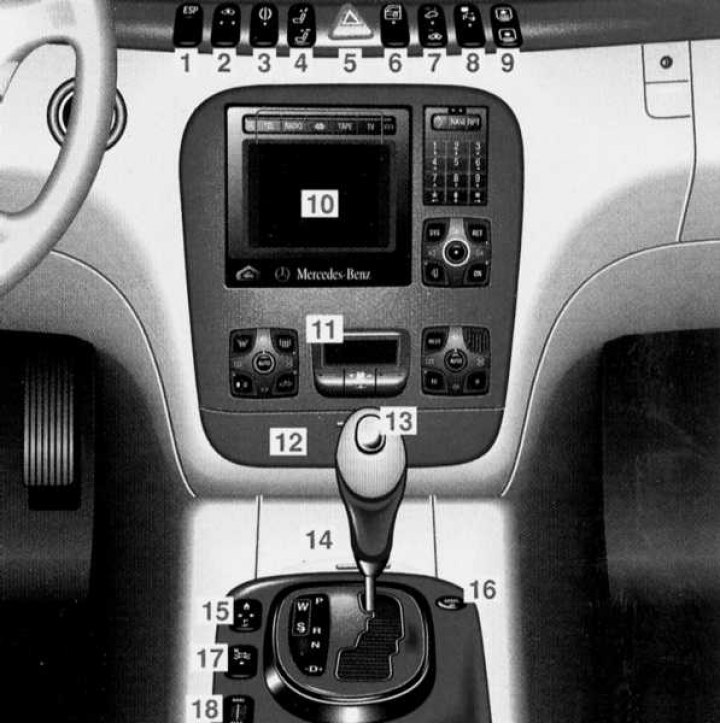

Средняя консоль

1 — Выключение функции антипробуксовочной системы ESP (Раздел Управление автомобилем и вспомогательные системы)
2 — Регулирование дорожного просвета (Раздел Управление автомобилем и вспомогательные системы)
3 — Адаптивная демпфирующая система (ADS) (Раздел Управление автомобилем и вспомогательные системы)
4 — Подголовники задних сидений (Раздел Сиденья)
Подголовники задних сидений, автоматические (Раздел Сиденья)
5 — Система аварийной световой сигнализации
6 — Единый замок (Раздел Замки, ключи и запоры. Смарт-карта. Единый замок)
7 — Противоугонная сигнализация (EDW) (Раздел Защита от кражи)
Устройство защиты от буксировки (Раздел Защита от кражи)
Устройство защиты салона (Раздел Защита от кражи)
8 — Выключение системы «Parktronic» (PTS) (Раздел Управление автомобилем и вспомогательные системы)
9 — Шторка заднего стекла (Раздел Оборудование салона)
10 — Система СОMAND (Cockpit Management and DATA System) или радиоприемник (обратитесь к соответствующему Руководству по эксплуатации)
11 — Автоматический кондиционер воздуха (Раздел Автоматический кондиционер воздуха. Вентиляция. Независимый отопитель)
Система обогрева заднего стекла (Раздел Автоматический кондиционер воздуха. Вентиляция. Независимый отопитель)
12 — Пепельница (Раздел Оборудование салона)
Прикуриватель (Раздел Оборудование салона)
13 — Кнопка запуска/выключения двигателя, функция замка зажигания системы KEYLESS-GO (Раздел Управление автомобилем и вспомогательные системы)
14 — Вещевой отсек, внизу (Раздел Оборудование салона)
15 — Независимый отопитель (Раздел Автоматический кондиционер воздуха. Вентиляция. Независимый отопитель)
16 — Контрольная лампа АIRBAG-OFF (Раздел Предупредительные и контрольные лампы, а также сообщения мультиинформационного дисплея о зарегистрированных неисправностях)
17 — Система «Distronic» (DTR), переключатель для выключения предупредительного звукового сигнала дистанции до впереди идущего автомобиля (Раздел Управление автомобилем и вспомогательные системы).
18 — Система «Distronic» (DTR), регулятор заданной дистанции (Раздел Управление автомобилем и вспомогательные системы)

Примечание. В зависимости от комплектации автомобиля расположение переключателя может варьироваться.

Здравствуйте . вопрос такой ; Где находиться плюс по капотом у Мерседес w220 s320 ??

«Плюс» для прикуривания — в полу под ковриком переднего пассажирского сиденья (снимать коврики, пенопластовую накладку, металлическую и пластиковую по-моему).

А открыть багажник можно действительно, подав напряжение через силовые клеммы монтажного блока под капотом (справа или слева, не помню). При таком запитывании требуется повышенная внимательность: полярность путать нельзя, стартером крутить нельзя! Только кратковременно включить зажигание.
