Как правильно накачать расширительные бачки?

Сообщение dsb » 17 июн 2016, 23:39

с красным расширительным бачком понятно. 0.85атм при слитой воде.
как быть со вторым бачком?как правильно накачать? на нем написано 2.5атм.

Как правильно накачать расширительные бачки?

Сообщение plehan » 18 июн 2016, 14:37

Как правильно накачать расширительные бачки?

Сообщение garry » 19 июн 2016, 00:33

Как правильно накачать расширительные бачки?

Сообщение plehan » 19 июн 2016, 12:40

Как правильно накачать расширительные бачки?

Сообщение Vadim V. » 03 авг 2017, 10:40

Как правильно накачать расширительные бачки?

Сообщение BAXI — Volga » 03 авг 2017, 10:59

Как правильно накачать расширительные бачки?

Сообщение Vadim V. » 03 авг 2017, 11:14

Как правильно накачать расширительные бачки?

Сообщение BAXI — Volga » 03 авг 2017, 11:19

Как правильно накачать расширительные бачки?

Сообщение plehan » 03 авг 2017, 13:43

Как правильно накачать расширительные бачки?

Сообщение Vadim V. » 03 авг 2017, 15:00

Как правильно накачать расширительные бачки?

Сообщение plehan » 03 авг 2017, 18:08

Как правильно накачать расширительные бачки?

Сообщение Bahus » 03 авг 2017, 18:13

Как правильно накачать расширительные бачки?

Сообщение bullet0823 » 03 авг 2017, 21:33

Как правильно накачать расширительные бачки?

Сообщение BAXI-Ural » 04 авг 2017, 09:03

Как правильно накачать расширительные бачки?

Сообщение BAXI — Volga » 04 авг 2017, 12:37

Как правильно накачать расширительные бачки?

Сообщение Vadim V. » 04 авг 2017, 13:57

Как правильно накачать расширительные бачки?

Сообщение TanyaP » 04 авг 2017, 14:50

Как правильно накачать расширительные бачки?

Сообщение Bahus » 04 авг 2017, 19:13

Как правильно накачать расширительные бачки?

Сообщение Vadim V. » 05 авг 2017, 13:41

Как правильно накачать расширительные бачки?

Сообщение Bahus » 05 авг 2017, 16:17

Как правильно накачать расширительные бачки?

Сообщение Gdalex » 13 сен 2017, 08:18

Как правильно накачать расширительные бачки?

Сообщение Bahus » 13 сен 2017, 15:19

Как правильно накачать расширительные бачки?

Сообщение Gdalex » 14 сен 2017, 08:55

Как правильно накачать расширительные бачки?

Сообщение Bahus » 14 сен 2017, 09:49

Как правильно накачать расширительные бачки?

Сообщение slavyan007 » 16 сен 2018, 12:20

Как правильно накачать расширительные бачки?

Сообщение Komyshov » 16 сен 2018, 13:56

Как правильно накачать расширительные бачки?

Сообщение Vanidze » 16 июн 2023, 22:44

Как правильно накачать расширительные бачки?

Сообщение Bahus » 19 июн 2023, 10:51

Как правильно накачать расширительные бачки?

Сообщение Vanidze » 19 июн 2023, 18:00

Как правильно накачать расширительные бачки?

Сообщение Bahus » 20 июн 2023, 09:15

Всем доброго дня.
Сегодня установил колонку SIG-2 11i. И несколько озадачен принципом регулировки.
Рукоятка потока воды одновременно изменяет и подачу газа. А газ дополнительно регулируется отдельной рукояткой.
К удивлению, в интернете не удалось найти внятных инструкций. В прилагаемой инструкции тоже очень скудно об этом.
Подскажите алгоритм работы этой системы и как правильно пользоваться такой двойной регулировкой по задумке производителя.

Давление в расширительном бачке котла Baxi

Увлажнитель воздуха

Одноконтурный или двухконтурный газовый котел – это оборудование, которое делает нашу жизнь в доме или квартире комфортнее. Производители сейчас выпускают огромный ассортимент газовых приборов, отличающихся мощностью, функциональностью, а также способом монтажа. Однако даже самые дорогие и надежные модели могут выйти из строя. Согласитесь, не очень приятно остаться в зимний вечер без тепла и горячей воды.

Проанализировав возможные причины поломок газового оборудования, мы пришли к выводу – чаще всего сбои в работе происходят из-за того, что неправильно настроено давление в расширительном бачке газового котла или водонагревателя. В статье разберемся для чего нужен расширительный бак, как самостоятельно накачать в него воздух и настроить оптимальное давление.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

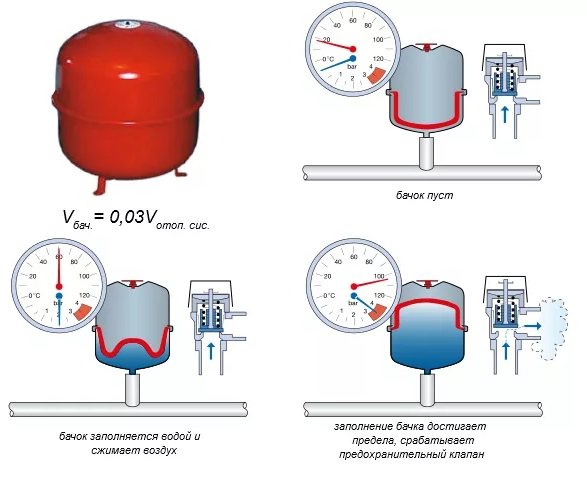

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей. Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

контролирует уровень теплоносителя в контуре отопления;
если в системе температурный режим понизился, он компенсирует объем теплоносителя;
когда меняется давление в системе, бак выполняет функцию буферной зоны;
излишки теплоносителя удаляет из системы в канализацию;
выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

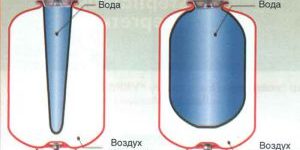

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

простота самостоятельной установки;
устойчивость к коррозии;
работа без регулярной доливки теплоносителя;
отсутствие контакта воды с воздушной средой;
работоспособность в условиях повышенной нагрузки;
герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Давление воздуха в расширительном бачке

Показатель давления воздуха или азота в расширительном баке для различных газовых котлов будет не одинаковым, все зависит от типа оборудования и конструкционных особенностей. Нормативы указываются производителем в паспорте изделия.

Обычно давление в новой демпферной емкости составляет 1,5 атм. Но такая настройка может не подходить под конкретную систему отопления. Заводские параметры несложно сбросить. Для этих целей в корпусе расширительного бачка имеется специальный штуцер (у некоторых производителей это золотник для накачки), посредством которого осуществляется регулировка напора воздуха.

Ниппель находится со стороны воздушной камеры баллона. С его помощью можно спустить лишнее давление или, наоборот, накачать бачок

Для нормального функционирования газового котла нужно, чтобы в мембранном баке давление было меньше на 0,2 атм, чем в самой системе. Иначе увеличившаяся в объеме разогретая вода не сможет зайти в емкость.

В небольших домах и квартирах для закрытых систем отопления обычно допустимо давление в расширительном гидробаке в пределах 0,8-1,0 бар (атм). Но не менее 0,7 бар, поскольку на многих газовых котлах стоит защита и прибор просто не включится.

Проверят уровень давления бака нужно ежегодно. Если замечены скачки давления в системе отопления, значит, из демпферной емкости вышел воздух и его надо подкачать.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
Подсоединить к ниппелю бака насос.
Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Расчет объема расширительного бака

Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.

Рекомендуется подбирать бак вместительностью не менее 10-12% от всего количества жидкости в системе отопления. Иначе бачок может не справиться с нагрузкой

Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.

Способы расчета объема воды в системе отопления:

Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
Залить воду в трубы через водосчетчик.
Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
Расчет по мощности котла – мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).

После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.

Методов много, но не все они точные и количество воды, вмещающейся в систему отопления может быть значительно больше. Поэтому объем расширительного бака всегда подбирается с небольшим запасом

Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:

Объём расширительного бака = (V*E)/D,

D – показатель эффективности бака;
Е – коэффициент расширения жидкости (для воды – 0,0359);
V – количество воды в системе.

Показатель эффективности бака получаем по формуле:

D = (Pmax—Ps)/(Pmax +1),

Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
Pmax – максимальное давление отопительной системы, в среднем 2,5 бар.
D = (2,5-0,5)/(2,5 +1)=0,57.

Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.

И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.

Выводы и полезное видео по теме

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе. Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла.

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в блоке комментариев – наши эксперты и другие посетители сайта постараются вам помочь.

Главная / Статьи / Как накачать расширительный бак котла?

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.

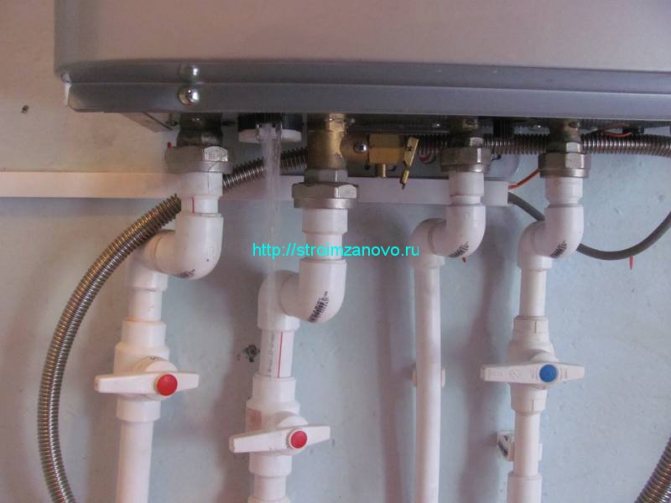

Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

«Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

компенсация теплового расширения воды в закрытых системах отопления;
в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
поглощать излишки нагретой воды в сети горячего водоснабжения.

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Заключение

Все работы, связанные с монтажом, подключением и настройкой расширительного бака, не относятся к высококвалифицированным и могут быть выполнены своими руками. Более того, вам лучше знать, как проверять и корректировать давление в бачке при эксплуатации. Его снижение или скачки – одна из причин, по которой автоматика газового котла отключает горелку. Если нет серьезных протечек теплоносителя, то первым делом следует измерить манометром давление воздуха в камере резервуара.

При устройстве отопительной системы могут использоваться разные варианты. Наиболее оптимальной считается закрытая система отопления, в которой движение носителя тепла производится при помощи циркуляционного насоса. В первичном теплообменнике производится нагрев антифриза газовой горелкой, а с помощью насоса перекачивается через систему радиаторов, таким образом, передавая тепло в помещение.

Система отопления должна быть наполнена водой для нормальной циркуляции. При нагреве жидкость начинает расширяться, поэтому следует компенсировать увеличение объема. В отопительной системе в связи с этим устанавливаются расширительные бачки.

В данной схеме газовый котел является только нагревателем. В Baxi Eco Four циркуляционный насос и расширительный бачок уже встроены, поэтому такое оборудование с легкостью можно устанавливать в небольших квартирах.

В газовом котле Baxi Eco Four 24 расширительный бачок устраивается на задней стенке оборудования и представляет собой емкость круглой формы красного цвета. Встроенный расширительный бак имеет объем 6 литров и разделен на 2 части при помощи мембраны. 1 часть накачивается воздухом, а вторая — подключается к отопительной системе. При нагреве системе происходит увеличение объема жидкости и преодолевается сопротивление мембраны, затем заполняется свободный объем бака. После остывания мембрана возвращается в обратное положение и выталкивает жидкость в отопительную систему. Следовательно, давление при работе остается неизменным.

В инструкции указывается примерное давление в расширительном бачке – 0,5 бар. Но такое значение не совсем верное, так как давление в контуре должно быть больше на 20% при комнатной температуре носителя тепла.

Во многих системах рекомендуется давление при заполнении от 1,2 до 1,5 бар. Таким образом, требуемое давление в воздушной полости бачка должно быть от 0,8 до 1 бар. Квалифицированные специалисты обычно рекомендуют устанавливать давление в расширительном баке 1 бар.

В газовом котле Baxi Eco Four 24 встроен расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бачок.

Произвести расчет не сложно, так как объем заполнения радиаторов и котла есть в характеристиках. Если известные диаметр и суммарная длина, то можно рассчитать объем заполнения трубопроводов.

Если вода нагревается до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бак с объемом 8% от всего объема системы при заполнении водой, а также 12% — при использовании антифриза в качестве носителя тепла. Встроенного расширительного бачка будет достаточно для отопительной системы объемом не более 75 литров при применении воды, а при использовании антифриза – до 50 литров.

Данные значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для определенной системы или воспользоваться советами производителя.

Во многих случаях достаточно встроенного бака в газовых котлах Baxi. При необходимости подбирается дополнительный бак при проектировании системы.

Наполнять воздухом расширительный бак можно только опорожненный котел.

Для этого необходимо выполнить такие действия:

Закрыть краны отопительной системы.
Слить воду через сливной кран.
Накачать бак до требуемого давления.
Перекрыть сливной кран.
Через кран подпитки подпитать отопительную систему.
Открыть краны контура.

Для того чтобы провести техническое обслуживание требуется установить клапан на воздушную полость расширительного бака. Клапан является обычным автомобильным ниппелем, поэтому прокачать бачок газового котла Baxi можно при помощи шинного насоса (электрического или ручного). Электрический насос удобен, так как имеет манометр для контроля давления. Подкачать систему можно ручным насосом и проверить давление автомобильным манометром. Если появится необходимость, то можно стравить лишнее.

Ежегодно необходимо проводить техническое обслуживание газового котла. Проверка давления входит в перечень работ. Если выполнять все проверки своевременно, то никаких проблем возникнуть не должно. Но если не проводить техническое обслуживание, возможно, появятся некоторые проблемы:

Расширительный бак не обслуживался и давление в нем отсутствует, давление контура имеет предельное допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, следовательно, котел прекращает свою работу. Такая проблема часто возникает из-за долгой работы газового котла в режиме ГВС или при отключении электроэнергии.
В воздушной камере уменьшается давление, и с каждой подпиткой газового котла бачок наполняется водой и со временем перестает работать. Кроме этого мембрана прижата к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.
Без особых причин некоторые владельцы газовых котлов производят подпитку. Например, при использовании горячей воды давление на манометре снижается и по ошибке котел прекращает работу. Так как не компенсируется температурное расширение, то при следующем нагреве носителя тепла избыточное давление сбрасывается при помощи предохранительного клапана. Некоторые отводят сброс, и не обращают внимания на данную ситуацию. Но частая подпитка неподготовленной водой может привести к неисправности теплообменника.

Часто давление падает при включении горячей воды в газовом котле Baxi. Такая проблема возникает из-за низкого давление расширительного бака. Связано это с тем, что при переключении оборудования в режим нагрева воды циркуляционный насос начинает перекачку жидкости по малому кругу через вторичный теплообменник. В это время контур отопления перестает греться, и носитель тепла остывает, объем уменьшается и при отсутствии компенсирующего давления в бачке давление отопительной системы падает и на котле появляется ошибка e10.

Но при такой проблеме может быть поломан теплообменник. Кроме этого может попасть вода в систему ГВС из контура отопления. Для того чтобы выполнить проверку требуется прекратить подачу холодной воды в газовый котел и открыть кран разбора. Если из крана будет идти вода, то это теплоноситель из контура отопления и теплообменник необходимо заменить.

Следует помнить о своевременном обслуживании газового котла, так как оно помогает избежать серьезных поломок, следовательно, увеличивается срок службы всей системы отопления.

Как правильно закачать воздух в расширительный бак газового котла бакси

Как закачать воздух в расширительный бак газового котла: полезные советы

Комфортное проживание в частном доме немыслимо без использования современных инженерных систем, таких как газо- и водоснабжение, средства связи, отопления и прочих. Они во многом упрощают и облегчают жизнь. Бесперебойная работа любого из представленных узлов напрямую зависит не только от качества используемых во время монтажа материалов и условий эксплуатации, но и от характера технического обслуживания. Что касается котлов, часто можно услышать вопрос от их владельцев: «как закачать воздух в расширительный бак газового котла?». Для начала нужно разобраться с тем, каким должен быть уровень давления и на что в момент эксплуатации стоит обращать внимание.

Обслуживание систем отопления https://www.burovik.ru/wp-content/uploads/2016/06/817256711.jpg

Конструкция и назначение

Отопление – это комплексная закрытая система узлов и механизмов, предназначенная для обогрева помещений, а также для нагрева воды. Главными элементами системы являются отопительный котел, расширительный бак и радиаторы. К вспомогательным относят запорную арматуру. Далее необходимо разобраться в конструкционных особенностях и назначении расширительных бачков. Что же они из себя представляют?

Расширительный бак систем отопления https://ultra-term.ru/wp-content/uploads/2016/06/19508716165774eca6e5a6d6.93799553.jpg

Расширительный бак представляет собой специальный резервуар, использующийся для поддержания оптимального уровня теплоносителя в замкнутой системе. При увеличении температуры любому жидкому веществу свойственно расширяться, т.е. увеличиваться в объеме. Вода или антифриз, применяемые в качестве теплоносителя, – не исключение. Степень расширения у данных веществ разная, но в обоих случаях применение расширительного бачка является обязательным.

Отопление представляет собой закрытую систему замкнутого типа. Нагрев воды приводит к росту давления в системе, там самым увеличивая нагрузку на стенки основных узлов. При повышении давления возникает вероятность гидроудара, который приводит к разрывам в сети. Бачок, как дополнительный резервуар, используется для компенсации изменений напора теплоносителя.

Классификация по типам

В современных системах могут быть использованы два вида расширителей:

открытого типа;
экспанзомат закрытого типа.

Открытый тип расширителей был очень популярен на протяжении нескольких десятилетий. Представляет собой специальную конструкцию открытого типа.

Расширительный бак открытого типа https://katalogtepla.ru/images/detailed/165/73407bd2af30ecfe1cefb3a642cc82dd.jpg

Он отлично подходил для решения основной задачи, но в силу определенных недостатков ему на смену пришло оборудование закрытого типа. Среди основных недостатков выделяют высокую испаряемость теплоносителя, что требовало постоянного контроля за системой и снижало автономность системы.

Закрытый тип расширительных баков значительно увеличил автономность работы системы, т.к. снижал до нуля вероятность испарения, не требуя дополнительного контроля за уровнем жидкости и постоянного долива.

Баки закрытого типа https://tm24.by/foto/bachok.jpg

Экспанзомат представляет собой герметичный металлической сосуд, внутри которого размещена специальная эластичная мембрана, разделяющая внутреннюю камеру на две области. Верхняя часть рабочей камеры предназначена для наполнения компенсирующего газа (воздуха или азота). Нижняя часть соединяется с системой отопления и заполняется водой. Теперь предстоит разобраться, как правильно закачать воздух в расширительный бак газового котла. Но перед тем, как это сделать, нужно обратить внимание на одну важную составляющую.

Где устанавливается расширительный бак на отопление

Если монтаж системы отопления производится самостоятельно, без привлечения специальных фирм, нужно обратить внимание на место установки расширительного бака. Оно должно обеспечивать возможность для регулярного техобслуживания, способствовать оттоку воздуха из системы, сохраняя при этом всем эстетический вид.

Техобслуживание предполагает контроль уровня давления в мембране, при необходимости его подкачку, а также возможность добавления теплоносителя. В противном случае, если халатно отнестись к выбору расположения расширительного бака, в последующем можно столкнуться с рядом проблем, вызывающих дискомфорт.

Схема подключения расширительного бака https://fwater.ru/upload/iblock/c70/820adc7a-af7c-11e9-8345-94de807ea6fb_acb6a0d7-af95-11e9-8345-94de807ea6fb.resize1.png

Как правильно накачать воздух в расширительный бак

Осуществив монтаж элементов отопления, а также комплексного оборудования, владельцам необходимо заполнить всю систему теплоносителем, а затем также выполнить такую процедуру, как закачка воздуха в расширительный бак газового котла. Эластичная мембрана, расположенная в рабочей камере, делит ее пропорционально, чтобы оптимально распределять давление во всей системе. Чтобы отопление и горячее водоснабжение функционировали исправно, необходимо соблюсти определенные требования.

Давление в расширительном бачке газового котла: нормы, как накачать и отрегулировать

Приступая к подкачке давления, необходимо осознавать, что нагнетание будет происходить не в самой системе отопления, а только в расширительном баке.

Важно! При этом сначала нужно ознакомиться с инструкцией по эксплуатации, где будут указаны рекомендованные нормы и показатели.

Регулировка давления в баке https://termopaneli59.ru/800/600/https/teploknam.ru/wp-content/uploads/2019/07/26_002.jpg

В видео подробнее о том, где и как установить расширительный бак для отопления

Если расширительный бак не оборудован манометром, его необходимо заранее подготовить. Для закачки можно использовать обычный автомобильный насос, использующийся для накачивания колес. Некоторые модели также могут быть оборудованы манометром. В инструкции большинства моделей указано, что оптимальное рабочее давление должно составлять 1 атмосферу. В противном случае система будет функционировать не совсем корректно.

Важно! Когда происходит подкачка расширительного бачка газового котла, нельзя превышать рекомендуемый уровень. Превышение нагрузки может привести к быстрому износу мембраны и выходу из строя всего оборудования.

Пошаговая инструкция и практические рекомендации

Перед началом работ необходимо обесточить систему и отключить имеющееся электрооборудование от сети. Это позволит обезопасить Вас, а также защитит оборудование от возможной работы «в холостую».

Далее можно приступать к основной работе. При первых процедурах бак, как правило, пустой. Однако при плановом обслуживании, перед тем как подкачать давление в расширительном бачке котла, необходимо освободить его от имеющегося в нем теплоносителя. Для этого необходимо перекрыть кран подачи холодной воды и слить имеющуюся из котла. Сливать всю жидкость нет необходимости. Достаточно открыть один из смесителей, чтобы снизить уровень воды и давление в системе.

В видеоролике рассмотрена настройка расширительного бака в системе отопления

Можно прибегнуть к использованию специальных штуцеров, предусмотренных конструкцией отопительного оборудования. Однако данная процедура связана с рядом неудобств. Для слива жидкости необходимо подготовить большие емкости. А при спуске воды в ведра процедуру придется повторять неоднократно. Намного проще и быстрее прибегнуть к первому варианту. Если же не осуществить слив, в расширительном бачке останется вода, и давление в нем не будет соответствовать действительности.

Проверка давления в системе https://teploknam.ru/wp-content/uploads/2019/07/20_04.jpg

Затем можно приступать непосредственно к подкачке. Ее производят при помощи насоса через обычный ниппель, предусмотренный конструкцией. Ещё раз важно не забывать соблюдать рекомендуемый показатель давления, равный 1 атмосфере. Если в процессе был получен больший показатель, то его нужно ослабить. Иначе система попросту не будет работать до тех пор, когда давление не достигнет установленной нормы.

Когда давление стабилизируется, можно приступить к обратному заполнению и подключению котла. Для этого нужно закрыть кран подпитки и обеспечить подачу в систему холодной воды. Это необходимо, чтобы промыть систему от грязи и образовавшихся воздушных пробок. Когда из крана перестанут выходить пузыри и начнет поступать поток чистой воды, можно переходить к стадии наполнения котла до рабочего состояния.

Главное – не забыть спустить воздух из системы https://dartshouse.ru/wp-content/uploads/2020/11/img_16063462422607-1-1024×576.jpg

В конце необходимо удалить оставшийся воздух в системе. Он может остаться в насосе и самих радиаторах. Для спуска воздуха из радиаторов используют краны Маевского. На циркуляционных насосах предусмотрен специальный торцевой винт.

Но на этом работы не заканчиваются. Ведь ещё предстоит подкачка воздуха в расширительный бачок газового котла. Те, кому довелось столкнуться с этим, делятся своим опытом о том, что у большинства моделей отопительного оборудования в конструкции предусмотрен дополнительный расширительный бачок, предназначенный для гидрокомпенсации в самом устройстве.

Как закачать воздух в расширительный бак газового котла

Как закачать воздух в расширительный бак газового котла бакси, навьен айс или в других моделях? Ответ на этот вопрос прост. Порядок действий очень схож с тем, что был описан ранее.

Перед началом работ необходимо спустить воду https://sd-appliancerepair.com/wp-content/uploads/2020/03/Clogged-Water-Heater-800×464.jpg

Обязательное условие – полный слив воды из системы. Иначе в расширительном баке останется вода, а все манипуляции окажутся напрасными.

Обслуживание расширительного бака: проверка показаний, подкачка давления

При поиске ответа на вопрос, как подкачать воздух в расширительный бак в котле, большинство владельцев часто интересуются и периодичностью технического обслуживания. В руководстве по эксплуатации указано, что обслуживание должно производиться не реже чем в два года.

Поддержка оптимального давления в системе – залог бесперебойной работы устройства http://teplo-v-dome.net/assets/files/2015/09/manometr-v-podvale-mnogoetazhki-1024×694.jpg

Однако, как показывает практика, проверку показаний и подкачку давления лучше производить каждый календарный код и во время подготовки к отопительному сезону. Регулярное техобслуживание обеспечит бесперебойную работу на долгий период.

Коротко о главном

При прокачке расширительного бака настенного двухконтурного газового котла необходимо следовать пошаговой инструкции, указывающей на порядок проведения работ, а также описывающей, на что стоит обратить внимание. Главное, что нужно сделать в начале работы, – слить всю воду из бака. Иначе все действия не приведут к нужному результату. Также необходимо своевременное обслуживание системы, которое поможет обеспечить бесперебойную работу устройства в течение всего срока эксплуатации.

Приходилось ли вам самостоятельно закачивать воздух в расширительный бак газового котла? Столкнулись ли вы с какими-то трудностями или все прошло без возникновения нежелательных ситуаций?

Расширительные баки для газовых котлов: устройство и регулирование давления

Отопительное оборудование всегда рассчитывается на определенное давление и напор в системе. Не являются исключением из этого правила и газовые котлы. Поддерживать стабильность параметров им помогают расширительные баки для газовых котлов.

Особенности

Вопрос о том, как должны в норме работать эти баки, связаны или с нарушениями при эксплуатации, или с потребностью в техническом обслуживании. Главная цель использования бачка состоит в устранении эффекта расширения нагревающейся воды. Оно становится все больше, но объем труб, радиаторов и накопительных резервуаров конечен. В закрытых отопительных контурах обязательно заполнение на 100%, и это значит, что избыточную массу теплоносителя нужно куда-то сбрасывать. Подходящим местом как раз и становится бачок.

Если вдруг выхода не будет, жидкость непременно найдет путь, по которому наружу вырвется излишек. Таким местом обычно становятся предохраняющие клапаны, но все же это скорее аварийное оборудование. Даже если они отработают именно так, как полагается — придется устранять вылившуюся воду, вновь заполнять (доливать) систему. Установка бачков заранее помогает предотвратить такое развитие событий. И даже при закипевшем теплоносителе сохранить все в полном порядке.

Как устроена и работает система?

Расширительные баки — глухо закрытые сосуды, которые делятся на два фрагмента при помощи мембран из резины. Это не простая резина, поскольку она должна переносить значительный нагрев, при этом оставаясь эластичной и не теряя крепости.

Важно: давление должно быть определено внутри воздушной полости, входящей в пустую емкость, строго при температуре 20 градусов. Оно равняется статическому давлению заполненной до предела отопительной системы. Такое условие позволяет добиться равновесного состояния мембраны и возместить давление, оказываемое теплоносителем.

То есть к моменту запуска в работу бак окажется полностью пуст, и весь его объем может быть использован для коррекции теплового расширения воды или антифриза. Если датчик газового котла обнаруживает, что давление в отопительной системе понизилось до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднестатистическое значение, обеспечивающее нормальную работу — 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще, исходным уровнем его для пустого бачка принимается показатель на 0,3 бар (в среднем) выше стандартного для отопительной системы.

Вывод: при закрытой схеме обогрева газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой отклоняющейся от стандартов системы рассчитываются индивидуально с учетом:

предполагаемого объема воды или антифриза;
КПД бачка;
его требуемой величины;
исходного давления при запуске.

Бачки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а гарантировать нормальное функционирование устройства позволяет все то же давление 0,8 — 1 бар. Встроенный расширитель вместимостью 6 л стабильно работает с отопительными системами емкостью 75 л (на воде). Либо 50 л (на антифризе).

Нужно ли использовать дополнительный расширительный бак, или хватит штатного оборудования, решают только специалисты в момент подготовки проекта.

Как контролировать систему и работать с ней?

Очень важно бывает проверить реальное давление в расширительных бачках. Почти всегда для этой цели используют ручные манометры, поскольку большинство воздушных камер оснащены типовыми ниппелями, подобно автомобильным или велосипедным шинам. Проблема может возникнуть, если котел настенного исполнения. Компенсирующие устройства чаще всего располагают на его задней стенке, и воспользоваться ими бывает затруднительно. Выходом становится применение компактного мобильного манометра.

Как только обнаружено отклонение показателя в меньшую сторону, следует правильно накачать воздух. Оставив все как есть, можно столкнуться с экстренными остановками котла. Трудно даже сказать, хуже ли такой исход или выбросы избыточной жидкости. Каждый изготовитель газовых котлов советует потребителям ежегодно замерять давление в бачке. Не будет никакого вреда, конечно, если делать это вдвое чаще.

Нужно помнить, что подкачка производится только при полностью пустом баке, для этого следует слить воду из котла. Самым простым способом оказывается применение велосипедного насоса при контроле результата через ручной манометр.

Последовательность действий такова:

закручиваются краны отопительной системы;
спускается вода из котла;
накачивается бак до нужного давления;
перекрывается кран для слива;
насыщается отопительный контур до нужного уровня через предусмотренный кран;
раскрываются краны, связывающие бак с отоплением.

Возможные проблемы

Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами. Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя. Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.

Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.

Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.

Дополнительная информация

Расширитель помогает гасить гидравлические удары, создаваемые воздушными пробками и резким закрытием арматуры. Бачки смогут выполнять эту функцию, если ставить их на обратном ходе теплоносителя непосредственно перед котлом. Не стоит полагать, что выставленное на заводе давление будет идеальным для практических нужд. Перенастройка его производится золотником.

Важно: любой манометр при измерении давления в расширителе регистрирует только избыточную величину, для получения абсолютной цифры следует прибавлять 1 бар.

Перекачанный бак работает плохо, поскольку воздух будет выталкивать теплоноситель наружу. Если все настроено правильно, но предохранители продолжают сбрасывать периодически воду, скорее всего, проблема в излишне малом объеме расширителя. Потому стоит выбирать баки, вмещающие 10% всего теплоносителя, циркулирующего в системе, или даже больше. Так как в резервуаре не предусматривают штуцеров под манометры, подключать их надо к ниппелю. Размещается он на противоположной по отношению к заполняющему теплоносителем контуру стороне.

Так как автомобильный и велосипедный манометры измеряют давление в МПа, нужно сопоставить их показания с напором в отопительной системе (выражаемом в бар или кгс/кв. см). Один бар приравнивается к 100 кПа. При использовании автомобильного измерителя рекомендуют ждать 10 минут после отключения котла, чтобы циркуляция остановилась. Когда бак встроен в сам котел, полагается перекрывать не только запирающие вентили, но и подачу теплоносителя, и обратный ход его. Соблюдая эти рекомендации, можно существенно упростить себе жизнь.

О том, как проверить исправность расширительного бака, смотрите в следующем видео.

Как накачать расширительный бак котла?

как накачать воздух в расширительный бак котла

Как накачать воздух в расширительный бак котла?

Процесс закачивания состоит из четырех шагов:

Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

как накачать воздух в расширительный бак котла

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

«Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

как накачать расширительный бак котла

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»
