Урок 03. Сохранение блоков в отдельные файлы

Как было рассказано в предыдущем уроке блоки позволяют легко копировать и размещать стандартные элементы на чертеже. Кроме того блоки можно сохранять в отдельные файлы создавая тем самым собственную библиотеку стандартных элементов, которые в последующем можно быстро вставлять в чертежи. В этом уроке мы и расскажем о том, как осуществляется сохранение блоков.

Сохранение блоков в виде файлов

При помощи DesignCenter блоки созданные в одном чертеже можно вставить в другой. Тем не менее более эффективным считается создание собственной библиотеки блоков и элементов, где каждый элемент библиотеки хранится в отдельном файле. Такая библиотека является мощным инструментом работы в системе AutoCAD. Что бы сохранить блок в виде файла, выполните следующие действия:

1. Ввести команду ПБЛОК открывающую диалоговое окно Запись блока на диск
2. В разделе Источник данных выберите как вы хотите создать файл чертежа:
   1. Блок – опция доступна при уже созданном блоке. Позволяет сохранить выбранный блок в виде файла чертежа. Выбрать блок можно из выпадающего списка.
   2. Весь чертеж – опция позволяет сделать копию чертежа.
   3. Объекты – опция сохраняет указанные объекты по принципу создания блока.

   При сохранении чертежа который вы планируете использовать в качестве блока, используйте параметр Базовая точка , для определения точки вставки блока в чертеж. По умолчанию координаты точки вставки X,Y,Z – 0,0,0. При взаимодействии, по средствам объектной привязки, с другими элементами чертежа, можно контролировать положение вставляемого блока в чертеж.

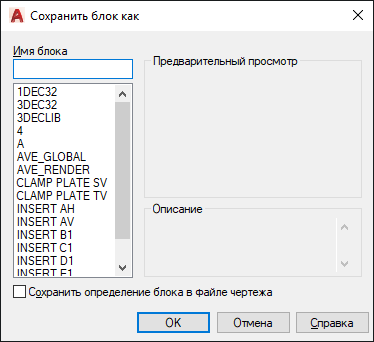

   Диалоговое окно «Сохранить блок как»

   БЛОКСОХРКАК (команда) найти



   Список параметров

   Отображаются следующие параметры.

   Задает новое имя, под которым сохраняется копия текущего определения блока.

   Отображает список определений блоков, сохраненных в текущем чертеже.

   Отображает образец выбранного определения блока.

   Отображает описание, сохраненное вместе с определением блока.

   Сохранить определение блока в файле чертежа

   Сохранение определения блока как файла чертежа. При выборе существующего файла чертежа сохраненный файл перезаписывается. По умолчанию в качестве имени файла чертежа используется имя блока.

   Как сохранить блок в автокаде

   Иногда в чертежах приходится изменять внешний вид блоков. Например изменилось условное обозначение, логотип в штампе и прочие подобные задачи.
   Как это делают большинство проектировщиков:
   1. Редактируют блок
   2. Копируют содержимое блока с точкой привязки в буфер обмена.

   В чертежах где этот блок нужно изменить,

   3. Открывается блок для редактирования и заменяется содержимое блока на буфер обмена.

   Это долго и непродуктивно.

   Для того что бы быстро скопировать изменённый блок в нужный чертёж я пользуюсь экспортом и импортом блоков.
   Например в чертеже Drawing2.dwg имеется блок с именем «камера» такого вида

   Как сохранить блоки в виде отдельных файлов в AutoCad

   Мы рассказывали о том, как быстро скопировать и переместить базовые элементы на чертежах при помощи их группирования в блоки. Также такие файловые системы могут быть определены в индивидуальные файлы. Они, в свою очередь, создадут персональную библиотеку со стандартными элементами. В дальнейшем их можно оперативно вставить в разрабатываемые чертежи. В данном курсе речь пойдет о том, как правильно сохранять созданные блоки.

   Как сохранить блоки в виде отдельных файлов

   Для того, чтобы вставить блоки из одного чертежа в другой, потребуется использовать опцию DesignCenter. Однако более рациональным считается использование персональной библиотеки, созданной из блоков и элементов, каждый из которых сохраняется в отдельных файлах. Данная библиотека – один из самых мощных инструментов для работы в данной программе.

   Для того, чтобы выполнить сохранения блок в виде отдельного файла, потребуется выполнить такие действия:

   1. Вводим команду ПБЛОК. На экране появляется окно, позволяющее записать блок на диск.
   2. Во вкладке «Источник данных» выбираем тип чертежа:

   а) Блок. Блок создается как чертежный файл.

   б) Весь чертеж. Помогает сохранить копию чертежа.

   в) Объекты. Сохраняются все оказанные объекты, объединяясь в блок.

   1. Теперь указываем место на диске для размещения файла.
   2. Устанавливаем единицы измерения или выбираем опцию безразмерности.
   3. Завершаем работу.



   Сохраняя чертеж для блока, выбираем параметр «Базовая точка». Она помогает определить точку вставки блока в чертежные материалы. Координаты автоматически установлены на нуди. Меняя их, вы меняете положение самого блока.

   Как заменить созданный файл

   В прошлом уроке мы уже акцентировали внимание на изменениях блоков. Чтобы заменить уже созданный файл, стоит действовать по этому самому принципу. Вызываем команду «Блок» и кликаем по нужному наименованию. Файл сохраняем, устанавливая тот же путь к нему в командной строке.

   Тем самым мы заканчиваем урок о сохранении блоков как индивидуальные файлы. Далее речь пойдет о том, как вставить в чертеж уже созданные блоки.
