Как менять подсветку на вентиляторах корпуса

Как менять RGB подсветку корпуса

RGB подсветка корпуса компьютера — это красивый и функциональный способ украсить вашу рабочую станцию. Но как изменить цвет и настроить режимы подсветки? В этой статье мы расскажем о том, как настроить RGB подсветку вашего корпуса, куда и как ее подключить, можно ли изменить цвет кулера и сколько же служит RGB подсветка.

Как изменить RGB подсветку

Запустите ярлык RGB Fusion 2.0.
В основном окне выберите компоненты компьютера, для которых вы хотите настроить подсветку.
В меню настройки режима подсветки материнской платы можно выбрать отдельную линию подсветки для настройки.

Куда подключать RGB подсветку корпуса

Изменение подсветки корпуса компьютера возможно при подключении ее к материнской плате или хабу-контроллеру с помощью 3-пинового кабеля. Ее также можно управлять через специальное программное обеспечение, пульт дистанционного управления или вручную с кнопки, переключающей предустановленные наборы схем подсветки.

Можно ли изменить цвет кулера

Да, если используется материнская плата с поддержкой ARGB. Цвет подсветки кулера для процессора можно поменять при подключении к материнской плате с поддержкой ARGB или к совместимому с Addressable RGB хабу.

Сколько служит RGB подсветка

В зависимости от назначения ленты, используют монохромные либо многоцветные (RGB) светодиоды. Как и любое устройство, светодиоды бывают разные по качеству. Их срок службы составляет от 36 до 72 тысяч часов, это 1500-3000 дней, или 4-8 лет.

Полезные советы и выводы

Не забудьте проверить, обладает ли ваша материнская плата поддержкой ARGB или RGB.
Внимательно следуйте инструкциям при подключении к контроллеру или материнской плате.
Используйте только качественную RGB подсветку, чтобы обеспечить долговечность и безопасность устройства.
Не перегружайте подсветку корпуса компьютера яркими и мерцательными режимами работы, чтобы предотвратить неприятные ощущения при работе за компьютером.
Использование RGB подсветки украсит вашу рабочую станцию, сделает ее более удобной и приятной в использовании.

Как переключить подсветку

Для того чтобы включить или выключить подсветку на клавиатуре, нужно нажать сочетание клавиш Fn и пробел или Esc. Также можно изменить ее яркость. Для этого существует три режима. Первый режим Off — означает, что подсветка выключена. Второй режим Low — тусклая подсветка и третий режим High — яркая подсветка. Чтобы переключить режим, нужно нажать сочетание клавиш еще раз. Таким образом, можно настроить подсветку клавиатуры под свои потребности и предпочтения, в зависимости от условий освещения и личных предпочтений. С помощью удобного сочетания клавиш, можно быстро и легко переключать подсветку, не прибегая к другим методам ее настройки.

Как менять RGB подсветку на клавиатуре

Для тех, кто использует клавиатуру с RGB подсветкой, может быть интересным узнать о возможности легко и быстро изменить настройки подсветки. Для этого нужно всего лишь нажать комбинацию клавиш Fn и пробел или Esc на клавиатуре. Это позволит включить или выключить подсветку клавиш. Кроме того, есть возможность изменить яркость подсветки. Для этого нужно нажать клавиши еще раз, и появятся три режима: выключенный (Off), тусклый (Low) и яркий (High). Выберите наиболее удобный режим для работы или игры. Это очень удобно, так как позволяет быстро изменить настройки подсветки, чтобы создать оптимальный комфорт при работе за компьютером в любых условиях.

Как включить подсветку клавиатуры Fn

Для того чтобы включить подсветку клавиатуры у ноутбуков Dell, нужно воспользоваться сочетанием клавиш Fn + F10 или Fn + F6, в зависимости от модели устройства. Отдельные производители могут использовать и другие клавиши для регулирования яркости подсветки, например, стрелки. С помощью клавиатурных сочетаний можно управлять не только включением или отключением подсветки клавиатуры, но и изменять ее интенсивность. Эта функция особенно полезна в темное время суток, когда подсветка помогает облегчить работу с устройством. Таким образом, включение подсветки клавиатуры в ноутбуке Dell — это простое дело, которое улучшает комфорт использования устройства.

Как переключить режим подсветки

Для того чтобы изменить режим подсветки клавиатуры, необходимо нажать на клавиши Fn и пробел или Esc. Это позволит включить или выключить подсветку. Кроме того, существуют три режима подсветки: Off (выключен), Low (тусклый) и High (яркий). Для переключения между режимами подсветки нужно нажимать указанные клавиши еще раз. Если необходимо заблокировать функцию подсветки, можно зажать клавиши Fn и F7 одновременно. Выключение подсветки клавиатуры позволит сохранить заряд батареи ноутбука, а изменение яркости подсветки может улучшить удобство использования компьютера в различных условиях освещения помещения.

Для изменения подсветки компьютерного корпуса необходимо запустить приложение RGB Fusion 2.0. В главном окне приложения можно выбрать компоненты компьютера, подсветка которых регулируется с помощью RGB Fusion. В меню настройки режима подсветки материнской платы может быть выбрана конкретная линия подсветки для настройки. Здесь можно установить нужный цвет, яркость, а также выбрать режимы световой индикации, такие как подключение, загрузка, ожидание и т.д. Выбранные настройки сохраняются автоматически, поэтому убедитесь, что установки соответствуют Вашим предпочтениям и потребностям. Изменение подсветки корпуса компьютера является простым процессом с помощью RGB Fusion, который позволяет индивидуализировать Ваш компьютер и создать настраиваемую атмосферу для работы или развлечений.

Как сменить цвет кулеров ?

Как ты их выбирал тогда?

14 Dec 2019 в 13:02 #3

От кулеров должен идти rgb коннектор, подключаешь его к своей мамке, или сама подсветка регулируется на корпусе.

14 Dec 2019 в 13:05 #4

От кулеров должен идти rgb коннектор, подключаешь его к своей мамке, или сама подсветка регулируется на корпусе.

а где кнопка эта для регулирования может находиться ?

14 Dec 2019 в 13:06 #5

а где кнопка эта для регулирования может находиться ?

Я гадалка? Я даже не знаю, что у тебя за корпус.

14 Dec 2019 в 13:08 #6

балончиком с краской

кто тебе сказал что светящйся ноунейм кулер вообще должен менять цвет без контроллера?

14 Dec 2019 в 13:11 #7

Я гадалка? Я даже не знаю, что у тебя за корпус.

балончиком с краской

кто тебе сказал что светящйся ноунейм кулер вообще должен менять цвет без контроллера?

я разобрался, у меня deepcool cf 120c, но контроллера в корпусе нет

14 Dec 2019 в 13:21 #8

я разобрался, у меня deepcool cf 120c, но контроллера в корпусе нет

ну эти можно в мать воткнуть, если она поддерживает одну из технологий aura/polychrome sync/mystic light/rgb fusion/razer chroma. регулировка будет через софт от твоей матери.

14 Dec 2019 в 13:25 #9

я разобрался, у меня deepcool cf 120c, но контроллера в корпусе нет

Зачем ты скидываешь название вертушки? Дай название корпуса. И да, на твоих вертушках есть 3 пин ргб коннекторы. Смотри куда они идут, по идее они должны объединяться в одну для перехода на мать, если корпус не дерьмо.

Deepcool как поменять подсветку

От кулеров должен идти rgb коннектор, подключаешь его к своей мамке, или сама подсветка регулируется на корпусе.

14 Dec 2019 в 13:05 #4

а где кнопка эта для регулирования может находиться ?

14 Dec 2019 в 13:06 #5

а где кнопка эта для регулирования может находиться ?

Я гадалка? Я даже не знаю, что у тебя за корпус.

14 Dec 2019 в 13:08 #6

балончиком с краской

кто тебе сказал что светящйся ноунейм кулер вообще должен менять цвет без контроллера?

14 Dec 2019 в 13:11 #7

Я гадалка? Я даже не знаю, что у тебя за корпус.

балончиком с краской

кто тебе сказал что светящйся ноунейм кулер вообще должен менять цвет без контроллера?

я разобрался, у меня deepcool cf 120c, но контроллера в корпусе нет

14 Dec 2019 в 13:21 #8

я разобрался, у меня deepcool cf 120c, но контроллера в корпусе нет

14 Dec 2019 в 13:25 #9

я разобрался, у меня deepcool cf 120c, но контроллера в корпусе нет

Deepcool как поменять подсветку

Обзор и тест кулера Deepcool Gammaxx GTE

Производитель: Deepcool;
Модель: Gammaxx GTE;
Код модели: DP-MCH4-GMX-GTE;
Цвет: серебристый;
Тип конструкции: башенный, с тепловыми трубками;
Совместимость с сокетами процессоров AMD: AM4, AM3(+), AM2(+), FM2(+), FM1;
Совместимость с сокетами процессоров Intel: LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2, LGA 1366, LGA 2011-3, LGA 2066;
Дополнительно: термопаста в комплекте;
Размеры (В/Ш/Д): 135 x 84,8 x 157,4 мм;
Вес: 748 грамм;
Гарантия: 1 год.

Размеры (В/Ш/Д): 127 x 50 x 157,4 мм;
Материал основания: алюминий;
Материал радиатора: алюминий;
Количество тепловых трубок: 4 шт.;
Диаметр тепловых трубок: 6 мм.

Модель: DF1202512CL-086;
Разъем для подключения: 4-pin PWM;
Количество вентиляторов в комплекте: 1 шт.;
Максимальное число устанавливаемых вентиляторов: 2 шт.;
Размер вентилятора: 120 x 120 x 25 мм;
Скорость вращения: 500 — 1500 оборотов в минуту;
Подшипник: гидродинамический;
Воздушный поток: 56,5 CFM;
Статическое давление: 1,66 мм H2O;
Уровень шума:до 27 дБА;
Подсветка вентилятора: RGB;
Время наработки вентилятора на отказ: не указано;

Вентилятор DF1202512CL-086;
Универсальный пластиковый бэкплейт;
Крепежные металлические пластины для сокетов процессоров AMD;
Крепежные металлические пластины для сокетов процессоров Intel;
Пружинные скобы для крепления вентиляторов;
Набор крепежных винтов;
Пакетик с термоинтерфейсом Deepcool;
Кабель синхронизации RGB-подсветки (четырёхконтактный +12V-G-R-B);
Инструкция по установке.

Боковой профиль наглядно демонстрирует, что радиатор размещен по центру конструкции. Благодаря небольшой глубине, он не создаёт помех при установке модулей оперативной памяти до 9 мм шириной в крайние слоты даже с установленными вентиляторами.

Сначала на основание кулера прикручиваются необходимые крепежные пластины.

Затем снимается заводской бэкплейт материнской платы с околосокетного пространства и устанавливается универсальная замена из комплекта кулера.

Управление и синхронизация осуществляется с помощью утилит, либо пультов из комплекта материнских плат или контроллеров, к которым произведено подключение.

Обзор и тест кулера Deepcool Gammaxx GTE

Компания Deepcool добавила в линейку недорогих кулеров новую модель Gammaxx GTE. Внешне она сильно напоминает выпущенную ранее Gammaxx GT, но с верхней крышкой черного цвета и отсутствием под ней RGB-подсветки. Изменения нацелены на снижение конечной стоимости, чтобы сделать эффективную модель на четырех тепловых трубках ещё доступнее.

Спецификация

Производитель: Deepcool;
Модель: Gammaxx GTE;
Код модели: DP-MCH4-GMX-GTE;
Цвет: серебристый;
Тип конструкции: башенный, с тепловыми трубками;
Совместимость с сокетами процессоров AMD: AM4, AM3(+), AM2(+), FM2(+), FM1;
Совместимость с сокетами процессоров Intel: LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2, LGA 1366, LGA 2011-3, LGA 2066;
Дополнительно: термопаста в комплекте;
Размеры (В/Ш/Д): 135 x 84,8 x 157,4 мм;
Вес: 748 грамм;
Гарантия: 1 год.

Размеры (В/Ш/Д): 127 x 50 x 157,4 мм;
Материал основания: алюминий;
Материал радиатора: алюминий;
Количество тепловых трубок: 4 шт.;
Диаметр тепловых трубок: 6 мм.

Модель: DF1202512CL-086;
Разъем для подключения: 4-pin PWM;
Количество вентиляторов в комплекте: 1 шт.;
Максимальное число устанавливаемых вентиляторов: 2 шт.;
Размер вентилятора: 120 x 120 x 25 мм;
Скорость вращения: 500 — 1500 оборотов в минуту;
Подшипник: гидродинамический;
Воздушный поток: 56,5 CFM;
Статическое давление: 1,66 мм H2O;
Уровень шума:до 27 дБА;
Подсветка вентилятора: RGB;
Время наработки вентилятора на отказ: не указано;

Упаковка и комплектация

Deepcool Gammaxx GTE продаётся в картонной коробке, на лицевой части которой имеется невзрачное изображение верхней декоративной крышки. Очень странно, что производитель не показал устройство «во весь рост». На обратной стороне присутствует традиционный многоязычный блок с описанием основных конкурентных преимуществ, в том числе на русском языке. Дополняет это всё спецификация на английском и схематичное изображение кулера в нескольких проекциях с указанием габаритов.

Компоновка в коробке плотная, с применением вставок из вспененного материала. Крепежные компоненты уложены в отдельную внутреннюю картонную коробку. Ничего не болтается и в процессе транспортировки не должно повредиться.

Итого в комплект вложено:

Вентилятор DF1202512CL-086;
Универсальный пластиковый бэкплейт;
Крепежные металлические пластины для сокетов процессоров AMD;
Крепежные металлические пластины для сокетов процессоров Intel;
Пружинные скобы для крепления вентиляторов;
Набор крепежных винтов;
Пакетик с термоинтерфейсом Deepcool;
Кабель синхронизации RGB-подсветки (четырёхконтактный +12V-G-R-B);
Инструкция по установке.

Внешний вид и конструкция

Конструктивно кулер представляет собой воздушную систему охлаждения башенного типа с активным обдувом одним вентилятором и алюминиевым радиатором, вынесенным на медных тепловых трубках.

Вентилятор крепится к радиатору с помощью металлических проволочных пружин. Это облегчает его установку и снятие (а оно понадобится, как минимум, один раз — для установки кулера на сокет процессора). Благодаря креплению за выступы на пластинах, возможна корректировка вентилятора по высоте. В комплектацию входят два комплекта пружин по две штуки, поэтому при желании с обратной стороны кулера можно подвесить еще один 120-мм вентилятор, увеличив общую эффективность. Каркас вентилятора оснащён резиновыми вставками по углам, что играет роль виброразвязки для снижения общей шумности.

Крупный радиатор набран массивом алюминиевых фигурных пластин толщиной 0,4 мм каждая, с расчетной площадью рассеивающей тепло поверхности порядка 5600 см2. Габаритные размеры кулера без вентиляторов: высота — 15,7 см, ширина -12,7 см, глубина — 5 см.

Gammaxx GTE использует проверенную временем и достаточно простую в реализации схему прямого контакта тепловых трубок в основании. Всего используется четыре медные трубки диаметром 6 мм каждая, равномерно пронизывающие массив пластин радиатора. Трубки в основании зафиксированы алюминиевой пластиной, к которой прикручиваются крепления на сокет.

Верх радиатора и тепловых трубок закрыт пластиковой черной крышкой с декоративными выступами и прорезями. Сама крышка закреплена двумя винтами.

Установленный вентилятор оснащён LED-подсветкой. Для его подключения используются два несъемных кабеля: один — с четырёхконтактным PWM-штекером вентилятора и второй — с четырёхконтактным штекером подсветки (+12V-G-R-B).

Основание на время транспортировки закрыто защитным стикером, который необходимо удалить перед нанесением термопасты.

Установка

Комплектация кулера включает необходимый набор креплений не только для современных сокетов процессоров AMD и Intel, но и на некоторые модели, уже снятые с производства. Относительно небольшая площадь подошвы основания позволила включить в список совместимости и HEDT-платформы с сокетами LGA 20ХХ для процессоров Intel, но не TR4 для Threadripper от AMD.

Инструкция по установке описывает все возможные варианты креплений и хорошо иллюстрирована. В случае утери её можно загрузить с сайта производителя в электронном формате.

В нашем случае тестовый стенд базируется на материнской плате с сокетом AM4 для процессоров AMD, поэтому установка свелась к четырём простым действиям.

Сначала на основание кулера прикручиваются необходимые крепежные пластины.

После чего кулер устанавливается в получившийся крепеж с предварительным нанесением комплектной термопасты. Финальным этапом необходимо пристегнуть вентилятор, так как если это сделать ранее, он помешает затянуть винты креплений.

Подсветка

Подсветка кулера Gammaxx GTE базируется на комплектном вентиляторе. Это простое по современным меркам решение с классическими RGB-светодиодами, освещающими матовую полупрозрачную поверхность крыльчатки. Условно её можно считать однозонной.

Подсветка подключается к четырёхконтактным управляющим разъёмам с питанием +12 В.

Тестирование

Конфигурация тестового стенда

Тип комплектующих	Модель
Материнская плата	ASUS Strix X470-F Gaming (BIOS 5220 от 24.09.2019)
Процессор	AMD Ryzen 7 2700X
Система охлаждения	Deepcool Gammaxx GTE
Термоинтерфейс	Из комплекта системы охлаждения
Оперативная память	2 х ADATA Spectrix D41 3200 МГц 8 ГБ (AX4U320038G16-ST41)
Твердотельный накопитель	ADATA XPG Gammix S5 512 ГБ
Видеоадаптер	EVGA GeForce GTX 970 SSC GAMING ACX 2.0+ 4 ГБ
Блок питания	Thermaltake Toughpower iRGB PLUS 850W Platinum
Корпус	Cougar Conquer
Операционная система	Microsoft Windows 10 Professional x64, версия 1903 со всеми обновлениями на 18.10.2019

Тестирование эффективности кулера осуществлялось путем измерения температуры процессора во время нагрузки процессора вычислениями в утилите LinX v0.8.0K AMD Edition. В Microsoft Windows 10 предварительно включался профиль производительности, оптимизированный для процессоров AMD, который появляется в настройках после установки необходимых драйверов чипсета. Для мониторинга параметров использовалась утилита HWiNFO64 версии 6.12. Вентилятор работал под управлением стандартного профиля программы ASUS Fan Xpert 4.

Скорость вентиляторов

Измеренная программными средствами максимальная скорость вращения вентиляторов соответствует заявленной — 1500 оборотов в минуту. Нижний порог старта начинается приблизительно от 300-350 оборотов в минуту при напряжении около 5 В.

Уровень шума вентиляторов

Измеренный в неподготовленном акустически помещении прибором Актаком АТЕ-9015 уровень шума можно назвать умеренным. При скорости вентилятора до 1000 оборотов в минуту (65%) уровень шума находится ниже отметки в 30 дБА. Максимальный уровень зафиксирован при 1560 оборотах в минуту и составил 35,5 дБА с расстояния 1 метр. В повседневном использовании и играх он будет держаться на среднем уровне.

Оценка основания кулера

Тепловые трубки в основании аккуратно подрезаны фрезой и хорошо выровнены.

Производитель рекомендует наносить термоинтерфейс на теплораспределительную крышку процессора пятью каплями (четыре по углам и одну в центре). По нашему опыту с кулерами, использующими в основании тепловые трубки прямого контакта, эффективнее нанести её тонким слоем на выровненную поверхность самих трубок. Итоговое пятно контакта получилось равномерное, с хорошим контактом в наиболее горячей центральной части.

Результат охлаждения процессора AMD Ryzen 7 2700X

Для тестирования эффективности системы охлаждения использовался стенд на базе восьмиядерного (шестнадцатипотокового) процессора AMD Ryzen 7 2700X с официальным уровнем TDP — 105 Вт. На практике в стресс-тестах он выделяет намного больше тепла. На последних версиях БИОС для материнской платы ASUS Strix X470-F Gaming наблюдаемые показания параметра CPU Package Power (SMU) в HWiNFO64 достигают пика в 220 Вт.

Кулер, как и заявляет производитель, успешно справляется с охлаждением при TDP CPU в пределах 150 Вт, но уже на 170 Вт начинает ощущаться нехватка скорости отвода тепла и процессор начинает активно снижать частоту ядер, чтобы ограничить быстро растущую температуру. Такой результат абсолютно адекватен и полностью соответствует позиционированию устройства.

Заключение

Кулер Deepcool Gammaxx GTE подойдёт для большинства центральных процессоров, применяемых в домашних игровых ПК в условиях умеренного бюджета. За счёт большой площади теплоотвода и четырёх впрессованных тепловых трубок, напрямую контактирующих с теплораспределительной крышкой процессора, он показывает хорошие результаты в охлаждении при тепловом пакете до 150 Вт. Это означает, что его потенциала охлаждения хватит для большинства процессоров домашнего сегмента без разгона. В добавок Deepcool постарались подчеркнуть игровое позиционирование устройства использованием вентилятора с простой, но приятно работающей RGB-подсветкой, поддерживающей синхронизацию с другими устройствами. Отметим также широкий список совместимости, простоту установки и быстросъемное крепление вентилятора, что пригодится при периодической чистке от пыли в процессе эксплуатации. Как итог, получается неплохой башенный кулер, который стоит рассматривать к покупке при сборке мало- и среднебюджетных игровых или домашних мультимедийных сборок.

Обзор комплекта вентиляторов с RGB-подсветкой Deepcool RF 120 — 3 in 1

Коробочка из плотного картона имеет умеренно яркое оформление.

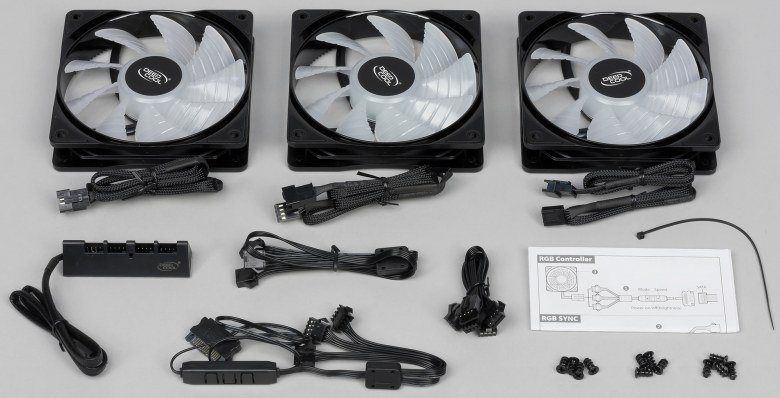

На гранях коробочки изображены вентилятор, наглядно указан состав комплекта (но приведено не все) перечислены основные особенности, а также приведены технические характеристики продукта. Текст только на английском языке.

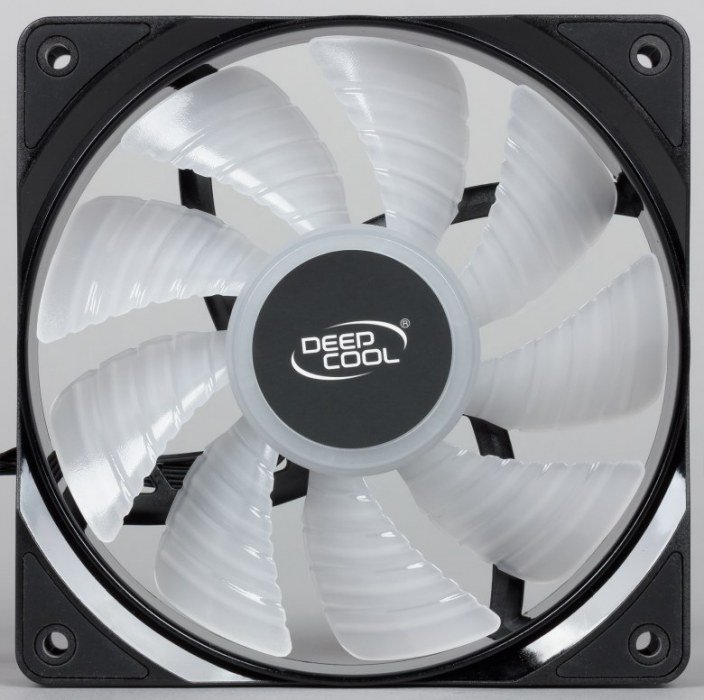

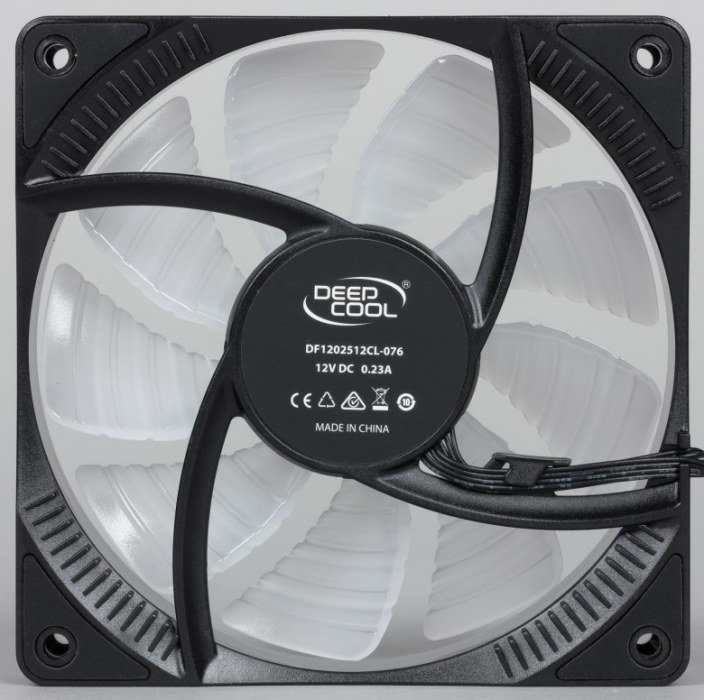

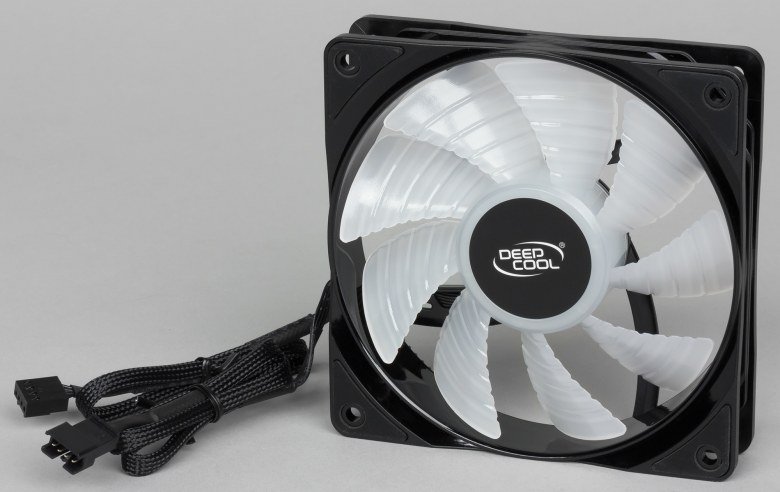

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. Лопасти крыльчатки имеют особую геометрию.

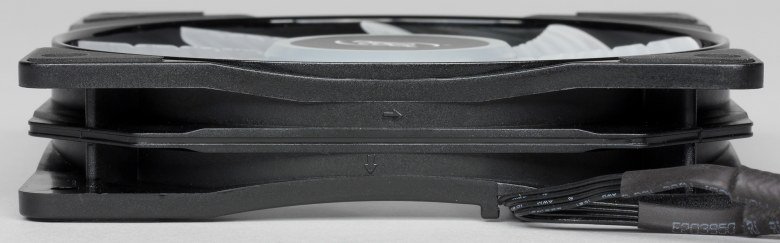

В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,7 мм относительно габаритов рамки.

По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512CL-076.

Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидравлический подшипник (Hydro Bearing). Кабели от вентилятора заключены в плетеную оболочку из скользкого пластика. Вентилятор поддерживает регулировку с помощью ШИМ.

Кабель от разветвителя питания тоже в оболочке, но нескользкой, остальные кабели — просто плоские, что очень удобно в работе. В комплект данного набора входят три описанных вентилятора, по четыре самореза к каждому вентилятору, контроллер подсветки, разветвитель для подсветки, разветвитель питания вентиляторов, кабель для подключения подсветки к стандартному разъему RGB на материнской плате, а также пластиковая стяжка и площадка с клейким слоем с двух сторон для крепления разветвителя питания в нужном месте. Еще есть краткое руководство (в основном в картинках и с надписями на английском языке).

Руководство в виде файла PDF можно загрузить с сайта производителя.

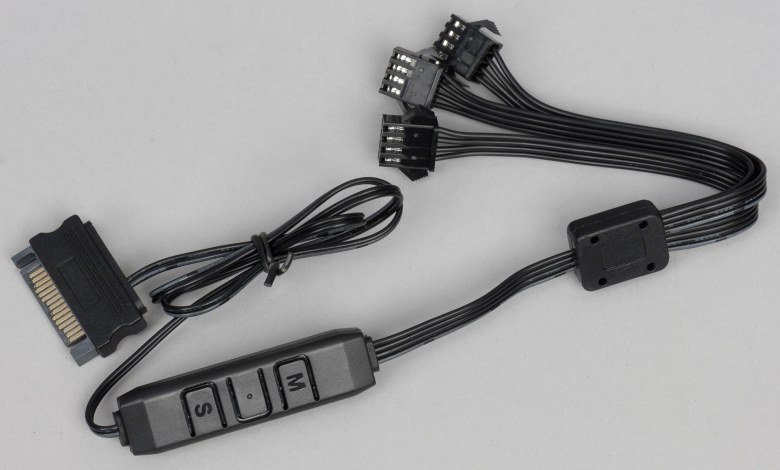

Контроллер управляет только работой подсветки. Кабель питания контроллера подключается к разъему питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»).

Кнопка «S» контроллера переключает скорость изменения в динамичных режимах, средняя кнопка — включение/выключение (долгое нажатие) и регулировка яркости в статичных режимах (короткое нажатие), кнопка «M» — переключение режимов. Непосредственно к контроллеру подключается до трех устройств, а разветвитель позволит подключить еще три. Если на материнской плате или на другом контроллере есть стандартный четырехконтактный разъем для подключения RGB-подсветки, то контроллер из комплекта можно не использовать и подключить подсветку всех трех вентиляторов посредством прилагаемого кабеля, правда он не имеет проходного разъема, а значит будет последним в цепочке устройств с RGB-подсветкой. Для экономии разъемов под вентиляторы на материнской плате вентиляторы из комплекта можно подключить через прилагаемый разветвитель питания.

При необходимости корпус разветвителя крепится или с помощью пластиковой стяжки или на клейкую площадку.

Режимов подсветки три: статичная подсветка одним цветом (красный, зеленый, синий, оранжевый, фиолетовый, голубой или белый), плавное нарастание и затем уменьшение яркости по циклу одним из тех же цветов, и плавное нарастание и затем уменьшение яркости по циклу с перебором цветов. Режимы подсветки демонстрирует видеоролик ниже:

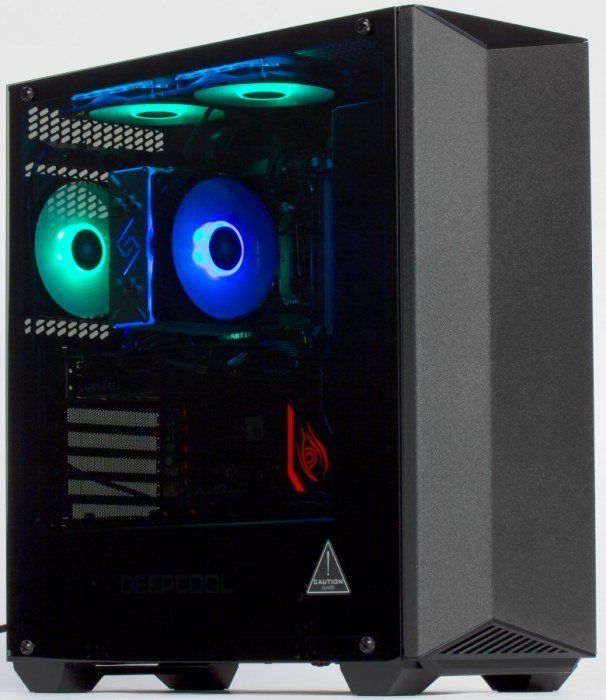

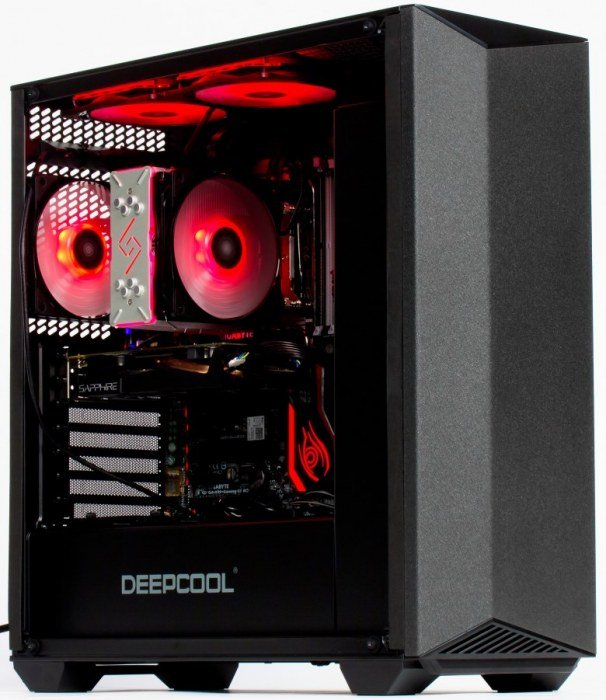

Как выглядит вентилятор в корпусе, демонстрирует видео ниже (на переднем плане — кулер Deepcool Gammaxx GT с аналогичным вентилятором):

И фотографии того же корпуса, но видно уже все три вентилятора из данного набора:

Тестирование

Данные измерений

Вентилятор
Габариты, мм (по рамке)	120×120×25
Масса, г (с кабелями)	147 (с кабелем, 1 шт.)
Длина кабеля питания вентилятора, см	29
Длина RGB-кабеля, см	40
Напряжение запуска, В (КЗ* = 100%)	5,0
Напряжение остановки, В (КЗ* = 100%)	4,1
Контроллер
Длина RGB-кабеля, см	5 + (3×)10
Длина кабеля питания, см	40
Прочее
Длина кабеля к разветвителю питания вентиляторов, см	42
Длина кабеля RGB-разветвителя, см	19,5 + 10 + 10 + 10
Длина RGB-кабеля от разъема на материнской плате, см	28 + (3×)10

Зависимость скорости вращения от коэффициента заполнения ШИМ

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. Отметим, что диапазон регулировки уже, чем при использовании только ШИМ.

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора.

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, однако скорость вращения вентилятора была лишь незначительно выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Видимо, при управлении с помощью ШИМ работает некоторое поддержание скорости вращения на относительно постоянном уровне.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion . Максимальное статическое давление равно 23,0 Па или 2,34 мм водяного столба.

Выводы

Вентиляторы из набора RF 120 — 3 in 1 отличаются наличием RGB-подсветки. Управлять работой подсветки можно как с помощью прилагаемого кнопочного контроллера, так и штатными средствами материнской платы или другого контроллера, оснащенных стандартным четырехконтактным разъемом. Вентиляторы Deepcool RF 120 имеют широкий диапазон регулировки скорости вращения при управлении с помощью ШИМ. В режиме максимальной производительности вентиляторы создают высокий воздушный поток или довольно высокое статическое давление при относительно невысоком уровне шума. Данные вентиляторы можно рекомендовать для использования в качестве корпусных в том числе с фильтрами в решетках, а также для установки на процессорные охладители или радиаторы жидкостных систем охлаждения.

Как изменить цвет вентиляторов на корпусе пк

Разбираемся в подсветке элементов ПК: RGB, ARGB, FRGB

Компьютер с внутренней подсветкой корпуса выглядит не только оригинально, но даже несколько внушительнее даже при достаточно скромных возможностях.

Кастомизация ПК в этом направлении начиналась с появлением кулеров с несколькими встроенными светодиодами. Чтобы свет их красиво рассеивался, центральную часть и лопасти вентилятора стали делать из прозрачного пластика. Появление этой моды вызвало настоящий бум среди покупателей игровых компьютеров. Многие из них считали геймерскую машину «настоящей» только при наличии подсветки. Сначала свечением диодов нельзя было управлять – они гасли только при отключении кулера, позже появилась подсветка RGB.

Что такое RGB-подсветка?

Это комплект 12-вольтовых светодиодов (отдельных или в формате ленты), контролируемых передачей сигнала с компьютера или хаба (контроллера), питание и управление передаётся по 4-пиновому коннектору. Управлять подсветкой можно как вручную (с помощью кнопок, встроенных в хаб или пульт дистанционного управления), так и программой (контроллер синхронизируется с материнской платой через специальное приложение).
Подсветка этого типа поддерживает все основные цвета радуги, но единовременно можно вывести только один оттенок. Также существует возможность «включать черный цвет» (светодиоды полностью отключены). Контроллер способен задавать различные сценарии освещения: статичное свечение и пульсацию, один цвет или последовательную смену оттенков.

ARGB-подсветка

Позже появилась подсветка типа Adressable RGB (адресуемая). Она дает возможность распределять цветовые сигналы между светодиодами индивидуально, и светящиеся элементы в ней используются не 12-, а 5-вольтные. Адресное распределение свечения в элементах позволяет создать подсветку с более плавными переходами и сложными схемами свечения в отличии от стандартной RGB подсветки. В остальном серьезных различий между RGB и ARGB нет.
Подключается такая подсветка к материнской плате (требуется наличие соответствующего коннектора) или хабу-контроллеру c помощью 3-пинового кабеля. Ею также можно управлять через специальное ПО, пульт дистанционного управления или вручную с кнопки переключающей предустановленные наборы схем подсветки.

Fixed RGB, или FRGB

Это отдельный вид подсветки – статичная разноцветная. Она выдает свечение всей палитры радуги, однако оттенок является фиксированным для каждого светодиода, а вся система не поддается регулировке. Ее визуальный эффект заключается в переходе цвета с каждым шагом по градациям, что в итоге напоминает радугу. FRGB-подсветка подключается к материнской плате через обычные разъемы или электрический соединитель Molex и делит питание с кулером.

Где купить?

Купить подсветку для компьютера предлагает наш онлайн-магазин. В каталоге представлены разнообразные продукты для придания ПК оригинального внешнего вида. Выбрать их помогут наши консультанты.

Как установить ARGB вентиляторы и не ошибиться?

Дисклеймер! Я не разбираюсь в этом от слова совсем (ну или почти) все что представлено в вопросе — исключительно мои догадки. Мне нужна ваша консультация.

Задача стояла в том что бы докупить 6-ть 120-ых вентиляторов в довольно душный корпус в котором имеется всего один — на выдув.
В магазине были выбраны 120ки с питанием 4-пин и 3-пин argb подсветкой.


В том же магазине я посмотрел сплиттеры на питание и адресную подсветку, хорошо изучив отзывы в которых я обнаружил «низкое качество» за такую цену которое выражалось в том, что печатные платы или обычные проводные разветвители не имели никакого доп. питания и т.п., на тех же печатных платках были просто дорожки (никаких других электронных элементов) что не внушало большого доверия лично для меня, а стоила одна такая приблуда от

699рублей в моём городе.

Исходя из этого я решил купить разветвители на самом популярном Китайском сайте, где каждый нужный мне разветвитель стоил до 100 рублей.

Все было куплено и доставлено, и тут у меня начали появляться вопросы.

Вопросы:
1. Сплиттер подключения вентиляторов с 1×4-pin на 3×4-pin пришел следующим

Правильно я понимаю что так и должно быть, обороты будут отслеживаться с одного вентилятора и регулироваться на всех 3-рёх?
Или китаец меня обманул и можно открывать диспут и пробовать вернуть хотя бы 50%?
Ну и т.к. собираюсь брать вентиляторы без регулировки напряжения для меня это не критично как понимаю, но просто знать хочется.

2. Непосредственно питание вентиляторов, сможет ли разъем 4-пин материнской платы «вытянуть» три вентилятора? В характеристиках написано стартовое напряжение — 7в, максимальное напряжение — 12в, максимальный ток 610мА.

3. По моей невнимательность для ARGB подсветки были заказаны вместо 3-ех пиновых (как во вступлении к вопросу) коннекторов 4-рех пиновые. Тут я подумал что уже все и нужно заказывать новые что бы не перепутать контакты т.к. в данном случае не работает «защита от дурака», но потом нашел вот такую картинку:

Коннектор со стрелочкой я подключаю на МП стрелочкой к подписи 5в

Как настроить цвет кулера через RGB Fusion?

Как настроить цвет кулера Aerocool cylon 4 через RGB Fusion на материнской плате Gigabyte b450m gaming? Когда запускаю программу, то ничего не происходит, она будто зависла.

Управлять режимами подсветки нельзя, ведь ваша плата не имеет необходимого коннектора 3pin 5V ARGB. Потому светится будет лишь стандартный режим.

Как вариант можно найти и приобрести наш хаб H66F (он есть в розничной продаже) и с его помощью сможете управлять режимами подсветки через пульт ДУ, что идет в комплекте.

Как сменить цвет кулеров ?

Дарова всем, втарил корпус с 3 rgb кулерами, даже хз что за кулера, как сменить цвет ? Биос весь облазил и ничего не нашел

Как ты их выбирал тогда?

От кулеров должен идти rgb коннектор, подключаешь его к своей мамке, или сама подсветка регулируется на корпусе.

а где кнопка эта для регулирования может находиться ?

Я гадалка? Я даже не знаю, что у тебя за корпус.

балончиком с краской

кто тебе сказал что светящйся ноунейм кулер вообще должен менять цвет без контроллера?

Я гадалка? Я даже не знаю, что у тебя за корпус.

балончиком с краской

кто тебе сказал что светящйся ноунейм кулер вообще должен менять цвет без контроллера?

я разобрался, у меня deepcool cf 120c, но контроллера в корпусе нет

набрал туда где брал, по-ходу так и есть

Сообщений: 4
11 Feb 2023 в 00:04

zedex

11 Feb 2023 в 00:03

Сообщений: 1
11 Feb 2023 в 00:03

yanaro

10 Feb 2023 в 23:55

Сообщений: 9
10 Feb 2023 в 23:55

Сообщений: 5
10 Feb 2023 в 23:49

Как поменять подсветку вентилятора через материнскую плату
Создаем свой режим ARGB-подсветки в игровом компьютере на базе Gelid Codi6 и управляем жестами
Как поменять цвет кулера
Полноцветная подсветка RGB: что для нее потребуется?
Приложение MSI Mystic Light Sync
Адресуемые RGB и неадресуемые ARGB разъемы
Далее: выбираем основные компоненты
Материнская плата: MPG Z390 GAMING PRO CARBON
Корпус: MPG GUNGNIR 100
5 лучших компонентов и аксессуаров для ПК с подсветкой!
Модули памяти: RAM
Корпусные вентиляторы и процессорный кулер
Кронштейн для видеокарты: ATLAS MYSTIC ARGB
Светодиодные ленты RGB LED
Периферийные устройства с подсветкой RGB
Все готово! Пора дать волю воображению!
Полноцветная подсветка RGB: что для нее потребуется?
Приложение MSI Mystic Light Sync
Адресуемые RGB и неадресуемые ARGB разъемы
Далее: выбираем основные компоненты
Материнская плата: MPG Z390 GAMING PRO CARBON
Корпус: MPG GUNGNIR 100
5 лучших компонентов и аксессуаров для ПК с подсветкой!
Модули памяти: RAM
Корпусные вентиляторы и процессорный кулер
Кронштейн для видеокарты: ATLAS MYSTIC ARGB
Светодиодные ленты RGB LED
Периферийные устройства с подсветкой RGB
Все готово! Пора дать волю воображению!
Решения AMD премиум-класса для охлаждения процессоров
AMD предлагает премиальные решения в области теплоотвода для тех, кто заботится о том, как работает, звучит и выглядит их ПК.
Линейка кулеров премиум-класса AMD Wraith для процессоров с разъемом AM4 и процессоров AMD Ryzen™
Особые процессоры заслуживают особого охлаждения
Добейтесь максимальной производительности своего ПК, используя сверхэффективные решения для охлаждения процессоров Ryzen™ Threadripper™ от наших партнеров, включая новый кулер Wraith Ripper.
Первоклассный кулер AMD Wraith Prism
Новый кулер AMD Wraith Prism
Кулер AMD Wraith Max
Оригинальный кулер AMD Wraith
Практически бесшумное решение в области отвода тепла 125W AMD
Практически бесшумные решения в области отвода тепла 95 W AMD

Как поменять подсветку вентилятора через материнскую плату

Создаем свой режим ARGB-подсветки в игровом компьютере на базе Gelid Codi6 и управляем жестами

Всем привет. Сегодня расскажу как создать свой режим RGB подсветки в игровом компьютере, если у вас в ПК используются ленты и кулеры с адресными светодиодами, и как управлять с помощью жестов и даже музыки.

У меня материнская плата Asrock AB350 Pro не предназначена для управления подсветкой ARGB кулеров и светодиодных лент и вот как раз для таких ситуаций придумали отдельный контроллер. Поговорим сегодня про Codi6 от Gelid Solutions, который можно самому программировать за пару минут.

Технические характеристики

6 независимых каналов управления ARGB подсветкой
6 PWM разъемов подключения вентиляторов
Программирование на Arduino и наличие семплов в свободном доступе

Разбор работы Codi6 проведем на примере двух вентиляторов Radiant-D, которые имеют по 9 адресных светодиодов. У меня таких вентиляторов с подсветкой два. Дополнительно для управления подсветкой к контроллеру можно подключать различные сенсоры и датчики и у меня есть микрофон и дальномер.

Игровой вентилятор с подсветкой Radiant-D имеет размер 120мм. К основным техническим характеристикам отнесем наличие двойного шарико-подшипника, 9 ARGB светодиодов, PWM управление, бесшумный мотор. Частота вращения регулируется от 500 до 2000 оборотов в минуту. На обратной стороне коробки приведены более полные данные.

В комплекте идет 4 винта для крепления игрового вентилятора и сама вертушка. Из вентилятора идет 2 кабеля: один для регулирования частоты вращения, а второй для управления подсветкой. Крыльчатка вентилятора имеет матовый молочный цвет и края с зубами. На обратной стороне вентилятора указаны рабочее напряжение 12В и ток в 0.35А.

Управлять вентиляторами будет Codi6. Это контроллер, который выполнен на базе Arduino Uno. Он может управлять и светодиодными лентами, но у меня их нет с ARGB светодиодами. Контроллер поставляется в небольшой коробке. На обратной стороне приведены основные характеристики, которые указаны в начале статьи.

контроллер
магниты
винты
силиконовый скотч
кабели для подключения

С самой платы выведены все разъемы и готовы к подключению, а сама Arduino Uno находится в прозрачном акриловом корпусе. На корпусе платы имеется разъем для подключения к внешнему источнику питания за пределами компьютера. К примеру, взяли блок питания от какого-то зарядного устройства и подключили в розетку. Для сброса настроек есть красная кнопка. Еще на плате есть черная кнопка, которую можно программировать. В видео будет пример выполнения скетча(кода), когда режим свечения подсветки меняется при нажатии на эту кнопку. Так же вынесены разъемы для подключения внешних сенсоров и датчиков. То есть можно настроить подсветку в игровом компьютере в зависимости от температуры в корпусе, уровня шума или даже управлять жестами.

Я буду подключать микрофон и дальномер, но в комплекте они не идут. Codi6 состоит только из контроллера на базе Arduino Uno.

Инструкции в комплекте нет, поэтому переходим на сайт производителя.

Там все очень просто расписано даже с картинками и подключение занимает всего пару минут. Постараюсь очень коротко, чтобы не утомить. Подключаем контроллер проводами к материнской плате и Sata разъемом к блоку питания. Далее устанавливаем драйвер CH340 USB и устанавливаем Arduino IDE. Далее в Диспетчере устройств смотрим, на какой СОМ-порт установился наш контроллер. После этого запускаем Arduino IDE и там уже указываем наш СОМ-порт. И осталось всего лишь скачать библиотеку Fastled. Теперь можно самому написать код для управления подсветкой, а можно воспользоваться примерами с сайта производителя.

Настраивать подсветку из примера кода с сайта можно как хочешь. Можно, чтобы горели не все светодиоды, а только какое-то определенное количество. Можно отключить подсветку одного вентилятора, а второй чтобы сверкал. Это свободное поле для фантазии. С другой стороны теперь не скажешь, что RGB подсветка — это баловство. Таким нехитрым способом ребенка можно заинтересовать программированием. Конечно, если вы дружите с радиодеталями и паяльником, то такую плату сможете собрать и самостоятельно, но Codi6 является готовым продуктом для людей, которые не обладают особыми знаниями.

Пример работы подсветки с переключением режимов программируемой кнопкой и вообще как работают вентиляторы Radian-D можно в видео ниже. Там же показан принцип работы в зависимости от уровня громкости музыки. Ну и дальномер может регулировать подсветку при входе в комнату или когда подносите руку. Сам по себе Codi6 мне понравился, потому что очень легок в освоении и пару часов я провел очень интересно, узнавая что-то новое.

Как поменять цвет кулера

Полноцветная подсветка RGB: что для нее потребуется?

Игровой компьютер является отражением личности и предпочтений самого геймера, и потому будет неполноценным без некоторой толики ярких красок. Да, мы знаем, что подсветка нравится не каждому, однако ее действительно предпочитает большинство пользователей. С другой стороны, разница между по-настоящему роскошной и излишне вычурной подсветкой весьма тонка. Недостаточно просто установить соответствующие компоненты и светодиодные ленты, а затем все это включить.

В данной статье мы познакомим вас с различными компонентами и аксессуарами, которые используются для того, чтобы озарить новыми красками игровую систему. При этом все ее компоненты будут работать как единый ансамбль, наделяя ее великолепным внешним видом.

Приложение MSI Mystic Light Sync

Для начала потребуется программное обеспечение, гибкое и функциональное, с помощью которого вы сможете настраивать и синхронизировать подсветку каждого компонента своей системы.

Именно такой контроль дает вам в руки приложение MSI Mystic Light. С его помощью регулируется вся подсветка, от материнской платы до светодиодных лент, при этом интуитивно понятный интерфейс позволяет без малейших усилий настроить даже очень сложные визуальные эффекты.

*Приложение Mystic Light 3 можно скачать по следующей ссылке: здесь

Адресуемые RGB и неадресуемые ARGB разъемы

При покупке компонентов с подсветкой вам рано или поздно придется столкнуться с данными терминами. Причем за ними скрывается не только различная функциональность, но и весьма различный внешний вид. Вот почему очень важно понимать отличия между двумя типами разъемов, к которым подключаются светодиодные ленты и другие устройства с подсветкой.

Неадресуемый разъем (обычно – 4-контактный с напряжением 12 В) существенно ограничивает ваши возможности по управлению цветом. Например, невозможно сделать так, чтобы разные участки светодиодной ленты, подключенной к такому разъему, светились разными оттенками.

В отличие от них, адресуемые разъемы (обычно – 3-контактные с током 5 В) снабжены управляющей схемой (микрочипом), благодаря которому предлагают куда более гибкую регулировку.
В результате можно, например, заставить светодиодную ленту светиться одновременно несколькими цветами, в том числе синхронно с другими такими же лентами, подключенными к адресуемым разъемам.

Далее: выбираем основные компоненты

Материнская плата: MPG Z390 GAMING PRO CARBON

В качестве фундамента для нашего ПК мы выбрали материнскую плату MPG Z390 GAMING PRO CARBON, которая не только обладает специальными геймерскими функциями, улучшающими игровой процесс, но и позволяет подключать аксессуары и компоненты с подсветкой. Помимо своей встроенной подсветки, плата предлагает разъем JRAINBOW (адресуемый) и два неадресуемых 4-контактных разъема RGB. Кроме того, она поддерживает адресуемый контроллер Corsair, что позволяет управлять подсветкой компонентов Corsair через приложение MSI Mystic Light.

* Примечание: Устройства с адресуемой подсветкой следует подключать к разъемам JRAINBOW, иначе они будут работать как неадресуемые (светиться одним цветом).

Корпус: MPG GUNGNIR 100

Если вы хотите собрать игровой ПК с подсветкой, то корпусу следует уделить особое внимание. Он должен не только хорошо выглядеть сам, но и предоставлять удобный доступ к регулировке подсветки. Именно такой является модель MSI MPG GUNGNIR 100.

На его передней панели имеется кнопка, позволяющая моментально изменять визуальный эффект подсветки, а также управлять ее яркостью. Предустановленный вентилятор с адресуемой подсветкой уже к ней подключен и готов повиноваться вашим командам.

Кроме того, в комплект поставки входит специальный концентратор, к которому можно подключить до восьми адресуемых светодиодных лент. Таким образом, вы получаете широкие возможности по иллюминации компьютера на свое усмотрение, как прямо сейчас, так и в будущем.

5 лучших компонентов и аксессуаров для ПК с подсветкой!

Модули памяти: RAM

В настоящее время существует множество модулей памяти с подсветкой, поддерживающей различные визуальные эффекты. Вот почему они являются незаменимым элементом любого красочного компьютера.

Мы рекомендуем использовать как минимум двухканальную конфигурацию. Так ваша конфигурация будет более симметричной, а выбор визуальных эффектов – более широким.

▼HYPERX PREDATOR DDR4 RGB

Корпусные вентиляторы и процессорный кулер

Корпусные вентиляторы и процессорный кулер – одни из наиболее заметных элементов компьютера, особенно если в корпусе имеется панель из закаленного стекла, как у модели MSI MPG Gungnir 100.

Подсветка этих компонентов будет сразу бросаться в глаза. Поэтому современный процессорный кулер с полноцветной подсветкой – неотъемлемая часть любого геймерского компьютера.

При выборе корпусных вентиляторов, в погоне за красочностью не забывайте о собственно охлаждении. Для нашей сборки мы рекомендуем вентилятор с адресуемой подсветкой. Он станет отличным дополнением к аналогичному вентилятору, уже предустановленному в выбранном нами корпусе. Кроме того, он сможет работать синхронно с другими компонентами, создавая единые визуальные эффекты.

▼COOLER MASTER MASTERLIQUID ML240R RGB

Кронштейн для видеокарты: ATLAS MYSTIC ARGB

Кронштейн ATLAS MYSTIC ARGB – отличный способ защитить видеокарту, при этом добавив еще больше красок геймерскому ПК. Без такой поддержки массивное устройство будет провисать, что рано или поздно может привести к повреждению графического слота. Кронштейн наделен адресуемой подсветкой, которая станет отличным дополнением к общей системе иллюминации.

Итак, данный аксессуар – это защита компонентов плюс дополнительные краски в облике вашего компьютера.

Светодиодные ленты RGB LED

Чтобы разогнать тьму – пользуйтесь светодиодными лентами! Поместите их в те места корпуса, которые на охвачены подсветкой основных компонентов и аксессуаров, чтобы добиться гармоничного освещения всей компьютерной системы.

Способов размещения лент существует множество, и все зависит от ваших личных предпочтений. Для создания атмосферного освещения сделайте так, чтобы их нельзя было увидеть напрямую. Поместите ленты лицом к различным поверхностям, чтобы свет от них стал рассеянным.

Если же светодиодные ленты видны прямо сквозь прозрачную боковую панель корпуса, выглядит это слишком вычурно, поэтому такой вариант не будет идеальным.

Периферийные устройства с подсветкой RGB

Все готово! Пора дать волю воображению!

Ниже представлены наши рекомендации по сборке ПК с полноцветной подсветкой:

Если вам нужны идеи о выборе цвета и визуальных эффектов подсветки, достаточно поискать картинки в интернете. Если же вдохновению нужно нечто большее, то зайдите на наш сайт Зарядись энергией света , посвященный всем любителям персонализировать свой ПК с помощью красочной иллюминации. Там вы сможете найти идеи по оформлению ПК, рекомендации по подбору компонентов и многое другое. Фильтры в левой части страницы помогут быстро найти нужную информацию.

Не забывайте о нас, когда закончите сборку своего самого красивого ПК. Расскажите нам о нем в сети Twitter, используя хэштег #MysticLight, и продемонстрируйте всем свой любимый визуальный эффект!
