Реле бензонасоса шкода октавия а7 где находится

Предохранители и реле Шкода Октавия А7

Схемы предохранителей и реле подходят для модификаций:

• Шкода Октавия А7 лифтбек
• Шкода Октавия А7 универсал

• Шкода Октавия А7 1.2
• Шкода Октавия А7 1.4
• Шкода Октавия А7 1.6
• Шкода Октавия А7 1.8
• Шкода Октавия А7 2.0

2013

2014

2015

2016

2017

2018

2019

2020

Где находятся предохранители и блок на Шкода Октавия А7?

Блок предохранителей и реле Skoda Octavia A7 раскидан в двух местах.

1. Блок предохранителей под капотом

Для снятия крышки с блока предохранителей необходимо одновременно сжать клавиши блокировки крышки в направлении стрелки 1.

2. Блок предохранителей в салоне

Расположен с левой стороны приборной панели автомобиля.

Для автомобиля с левым рулем

Для автомобиля с правым рулем.

Где находятся предохранители на шкода октавия а5

Схемы предохранителей и реле подходят для модификаций:

• Шкода Октавия А7 лифтбек
• Шкода Октавия А7 универсал

• Шкода Октавия А7 1.2
• Шкода Октавия А7 1.4
• Шкода Октавия А7 1.6
• Шкода Октавия А7 1.8
• Шкода Октавия А7 2.0

2013

2014

2015

2016

2017

2018

2019

2020

Где находятся предохранители и блок на Шкода Октавия А7?

Блок предохранителей и реле Skoda Octavia A7 раскидан в двух местах.

Блок предохранителей под капотом

Для снятия крышки с блока предохранителей необходимо одновременно сжать клавиши блокировки крышки в направлении стрелки 1.

Блок предохранителей в салоне

Расположен с левой стороны приборной панели автомобиля.

Для автомобиля с левым рулем

Для автомобиля с правым рулем.

Расположение модулей и обеспечение доступа к ним

Модули этих устройств в автомобилях Шкода Октавия A5 (А7, Тур) расположены в подкапотном пространстве и в салоне. Для доступа к устройствам, которые расположены в моторном отсеке необходимо поднять крышку капота и зфиксировать ее. Если смотреть на автомобиль с передней стороны, то блок предохранителей расположен справа возле стакана передней стойки автомобиля. Для того чтобы снять верхнюю пластиковую крышку модуля необходимо две скобы подвинуть в нижнем направлении и потянуть деталь на себя.

Кроме того, в описываемом модуле расположены и два реле – электродвигателя вентилятора системы охлаждения автомобиля Skoda и управления АКП.

Блок предохранителей, который расположен в салоне, можно найти с торцевой стороны передней консоли. Для этого необходимо открыть переднюю водительскую дверь и при помощи плоской отвертки поддеть крышку модуля с нижней стороны.

Схема предохранителей Шкода Октавия А7 под капотом

Плавкие предохранители

№ предохранителя	Защищаемая цепь
1	Блок управления ESC, ABS
2	Блок управления ESC, ABS
3	БУ двигателя
4	Вентиляторы радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, реле дополнительного электрического отопителя
5	Катушка реле системы зажигания, катушка реле ГБО
6	Датчик давления в тормозной системе
7	Насос системы охлаждения, жалюзи радиатора
8	Лямбда-зонд
9	Зажигание, БУ системы предварительного накаливания
10	БУ топливного насоса, зажигание
11	Дополнительный электрический отопитель
12	Дополнительный электрический отопитель
13	Блок управления АКП
14	Обогрев ветрового стекла — справа
15	Звуковой сигнал
16	Зажигание, топливный насос
17	Блок управления ABS, ESC, блок управления двигателя, катушка реле обогрева ветрового стекла
18	Блок управления шины данных, модуль данных АКБ
19	Стеклоочиститель ветрового стекла
20	Сигнал тревоги
21	Обогрев ветрового стекла — слева
22	БУ двигателя
23	Стартер
24	Дополнительный электрический отопитель
31	Не используется
32	Не используется
33	Не используется
34	Муфта Haldex
35	Не используется
36	Не используется
37	БУ автономного отопителя
38	Не используется

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Дальний свет правый
F (Ф-2) / 5	—/— левый
F (Ф-3) / 10	Передняя противотуманная фара левая
F (Ф-4) / 10	—/— правая
F (Ф-5) / 20	Обогрев сидений, вентилятор печки
F (Ф-6) / 30	АБС (ABS)
F (Ф-7) / 30	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5	Топливная помпа (бензонасос)
F (Ф-9) / 10	Центральный замок
F (Ф-10) / 10	Дневные ходовые огни
F (Ф-11) / 10	Система кондиционирования
F (Ф-12) / 10	Подсветка салона, стоп сигнал
F (Ф-13) / 30	АБС (ABS) дополнительно
F (Ф-14) / 30	Зарезервировано
F (Ф-15) / 10	Зарезервировано
F (Ф-16) / 15	Зарезервировано
F (Ф-17) / 15	Зарезервировано
F (Ф-18) / 10	Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10	Печной отопитель, электрический усилитель руля
F (Ф-20) / 10	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5	Электрический привод стеклоподъемников
F (Ф-22) / 5	Аварийка
F (Ф-23) / 5	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5	Замок зажигания
F (Ф-25) / 5	Задняя передача
F (Ф-26) / 5	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20	Обогрев заднего стекла
F (Ф-28) / 15	Габарит правый
F (Ф-29) / 15	Габарит левый
F (Ф-30) / 20	Задняя противотуманная фара
F (Ф-31) / 15	Ближний свет левый
F (Ф-32) / 15	—/— правый

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Какой за что отвечает / что обеспечивает
K 2	Обогрев заднего стекла
K 3	Реле модуля управления силовым агрегатом
K 4	Реле топливной помпы
K 5	Зарезервировано
K 6	Дополнительное реле вентилятора системы охлаждения
K 7	Обогрев лобового стекла (основное)
K 8	—/— (дополнительное)
K 9	Система кондиционирования
K 10	Электрический вентилятор системы охлаждения
K 11	Центральный замок
K 12	Стартер (дополнительно)
K 13	Контакты сердцевины замка зажигания
K 14	Зарезервировано
K 15	Очиститель лобового стекла (дворники)
K 16	На фары, дальний свет оптики
K 17	Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Характерные признаки неисправности предохранителей

• Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики;
• Модули в монтажном блоке нагреты, несвойственен температурный режим;
• В салоне машины, моторном отсеке слышен запах плавленой пластмассы;
• На приборной панели сигнализирует индикатор о неисправности в оборудования;
• Двигатель автомобиля не запускается.

Рекомендуем: Аудиосистема для вашей машины

Типичные причины выхода из строя предохранителей

• Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов;
• Покупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, концевиков силовых кабелей;
• Окисление клемм;
• Ослабленная фиксация контактов;
• Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

Схема предохранителей и реле Шкода Октавия А7 в салоне

Плавкие предохранители

№ предохранителя	Защищаемая цепь
1	Не используется
2	Не используется
3	Не используется
4	Не используется
5	БУ шины данных
6	Датчик охранной сигнализации
7	Блок управления климатической установки, отопитель, приёмник ДУ автономного отопителя, селектор АКП, реле обогрева заднего стекла, реле обогрева ветрового стекла.
8	Переключатель освещения, датчик дождя, диагностический разъём
9	Муфта Haldex
10	Сенсорный экран
11	Обогреваемые задние сиденья
12	Головное устройство
13	Преднатяжитель ремня безопасности водителя
14	Вентилятор климатической установки и отопителя
15	Электрическая блокировка рулевой колонки
16	Усилитель сигнала телефона, комплект для подключения мобильного телефона
17	Комбинация приборов
18	Не используется
19	Блок управления KESSY
20	Подрулевой переключатель
21	Не используется
22	ТСУ — контакт в розетке
23	Свет справа
24	Панорамный люк
25	БУ ЦЗ передней левой двери, стеклоподъёмники с левой стороны
26	Передние сиденья с подогревом
27	Усилитель аудиосистемы
28	ТСУ — левый фонарь
29	Реле CNG
30	Не используется
31	Левая фара
32	Парковочный ассистент, парковочный автопилот
33	Подушка безопасности, выключатель аварийной световой сигнализации
34	Клавиша А5гЗ/Е5С, индикатор контроля давления в шинах, датчик давления климатической установки, выключатель фонарей заднего хода, внутреннее зеркало с автоматическим затемнением, клавиша системы старт-стоп, комплект для подключения мобильного телефона, регулятор подогрева задних сидений, датчик климатической установки, розетка 230 В, симпозер
35	Фары, корректор фар, диагностический разъём, камера, радар
36	Правая фара
37	Левая фара
38	ТСУ — правый фонарь
39	БУ ЦЗ передней правой двери, стеклоподъёмники передней правой и задней правой двери
40	Розетка 12 В
41	Не используется
42	БУ ЦЗ задней двери — левой, правой, омыватель фар, стеклоочиститель
43	Заслонка газоразрядной лампы, освещение салона
44	ТСУ — контакт в розетке
45	Блок управления регулировки сидений
46	Розетка 230 В
47	Стеклоочиститель заднего стекла.
48	Не используется
49	Катушка реле стартера, выключатель педали сцепления
50	Открывание крышки багажного отсека
51	Натяжитель ремня безопасности переднего пассажира
52	Не используется
53	Реле обогрева заднего стекла

Блок предохранителей в салоне

Открыв полностью водительскую дверь, можно увидеть крышку в торце приборной панели, за которой находится салонный БП. Открыть крышку несложно, достаточно воспользоваться плоской отверткой.

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

1. Выключают зажигание и отключают все энергопотребляющие приборы.
2. Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
3. Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
4. Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки. Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
5. Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
6. Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место. Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
7. Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.

Это интересно: Установка двигателя от Lada Priora на ВАЗ 2115-13

Замена

• Для начала необходимо отключить зажигание, а лучше всего снять клеммы с аккумуляторной батареи.
• Внимательно осматривают предохранительный блок на предмет перегоревших вставок.
• При помощи пинцета из гнезда вынимается старый (неисправный) предохранитель.
• Этим же инструментов ставят на место исправную деталь.

Рекомендуем: Преимущества автомобиля с турбонаддувом

Важно! Нельзя устанавливать новые элементы защиты большего номинала вместо положенного. В этом случае существует опасность возникновения возгорания.

Если после того, как установили новое защитное устройство, оно перегорает, это означает, что требуется проверка всей электрической цепи или проблема с электрооборудованием автомобиля.

Водители с опытом, которые проехали не одну десятку тысяч километров, всегда в багажнике держат запасные защитные устройства на все случаи жизни.

Один потребитель электроэнергии может защищаться несколькими предохранителями. Один предохранитель может защищать цепи нескольких электрических потребителей.

В целом процесс замены вставок предохранительного блока Шкода Октавия А5 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя. Если определить и устранить неисправность не удалось, то следует обратиться на СТО.

Схема пошаговой замены предохранителей Шкода Октавия Тур А4

1. Блок предохранителей находиться под этой крышкой.

2. Чтобы снять крышку нужно подцепить ее плоской отверткой в отмеченном на фотографии месте. Так же вы увидите стрелочку на крышке где нужно подцеплять.

3. Вид предохранителей под крышкой.

4. Схема предохранителей.

5. Предохранители меняются очень просто, нет смысла описывать работу. Под крышкой предохранителей должен быть съемник, но предохранитель можно извлечь и рукой.

Я советую вам возить с собой новые предохранители по несколько штук разного сопротивления.

6. Список сопротивлений предохранителей которые используются на Шкода Октавия.

Прикуриватель шкода октавия а7 замена предохранителя

Описание предохранителей и реле в Шкода Октавия А7. Полная электросхема бесплатно для скачивания

Третье поколение, Skoda Octavia a7 выпускалось в 2013, 2014, 2015, 2021 и 2021 годах. После этого автомобиль прошел рестайлинг и с обновленным экстерьером производился в 2021, 2019, 2021, 2021 годах и по настоящее время. Как и в предыдущих поколениях модель доступна в двух вариантах кузова: лифтбек и универсал с бензиновыми и дизельными двигателями. В данной публикации мы покажем где находятся блоки с предохранителями и реле в автомобиле шкода октавия а7, их фотографии и схемы с описанием назначения элементов. Отдельно выделим предохранители прикуривателя и омывателя.

Назначение предохранителей и их количество может отличатся от представленного и зависит от комплектации и года выпуска автомобиля.

• 1 Блок в салоне
• 2 Блок под капотом
• 3 Электросхемы октавия а7

Блок в салоне

Он находится под панелью приборов за перчаточным ящиком. Для доступа слегка согните боковые стенки и потяните на себя.

Не получается снять крышку? Ознакомьтесь с видео примером.

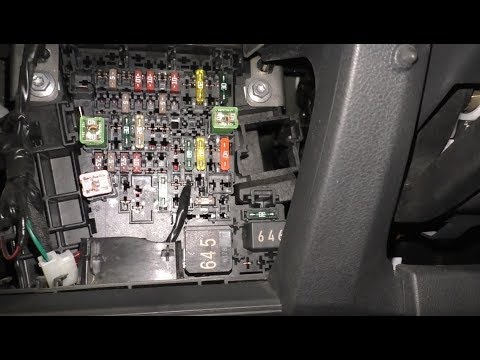

Фотография блока в салоне шкоды октавия а7

Описание. Вариант 1.

F1	Не используется
F2	Не используется
F3	Не используется
F4	Не используется
F5	5А диагностика интерфейса информационной шины
F6	5А датчик устройства наблюдения за внутренним пространством а/м-, датчик наклона а/м
F7	10А реле обогрева заднего стекла, блок управления отопителя, блок управления кондиционера-, блок управления системы климат-контроль, блок управления датчиков преселектора, реле обогрева переднего стекла, радиоприемник независимого отопителя
F8	10А штекерное соединение, 16-контактное на гнезде для диагностической установки, датчик влажности воздуха датчик распознавания влажности воздуха, дождя и света , выключатель света фар
F9	15А блок управления полного привода
F10	10А блок управления мультимедийной системы
F11	25А блок управления обогревом задних сидений
F12	20А блок управления информационной электроникой
F13	25А блок управления переключателя переднего левого ремня безопасности
F14	30А блок управления вентилятором для впуска свежего воздуха
F15	10А блок управления электронным замком рулевой колонки
F16	7,5А подготовка для мобильного телефона / 5А двухходовой усилитель сигнала мобильной радиостанции
F17	5А блок управления в комбинированных приборах
F18	Резерв
F19	7,5А интерфейс доступа и системы запуска
F20	5А 7блок управления электроникой рулевой колонки
F21	Резерв
F22	30А блок управления заднего капот
F23	40А блок управления электрической бортовой сетью а/м
F24	30А блок управления откидной крыши, блок управления шторки крыши
F25	30А блок управления дверью, сторона водителя, мотор электропривода заднего левого стеклоподъемника
F26	25А блок управления электрической бортовой сетью а/м (у а/м с системой подогрева сидений)
F27	30А блок управления цифровой аудиосистемой
F28	20А блок управления распознаванием прицепа
F29	Резерв
F30	Резерв
F31	40А блок управления электрической бортовой сетью а/м
F32	7,5А блок управления помощника паркования, блок управления парк-ассистента
F33	5А сигнализатор отключения системы Airbag на стороне переднего пассажира, блок управления системы Airbag
F34	7,5А выключатель фар -Е1-, выключатель фонарей заднего хода -F4-, датчик давления в контуре охлаждения, блок управления обогрева задних сидений, внутреннее зеркало заднего вида с автоматическим затемнением -, инвертор с розеткой, 12 В-230 В-, подготовка для установки мобильного телефона, реле нагрузки, блок управления звука в жестком материале
F35	35А штекерное соединение, 16-контактное, на гнезде диагностики орган управления угла наклона фар, левый сервомотор регулировки угла наклона фар, правый сервомотор регулировки угла наклона фар, блок управления фонаря освещения дороги при повороте и регулировка угла наклона фар, передняя камера вспомогательных систем водителя, блок управления регулировки расстояния
F36	10А Правая фара
F37	10А Левая фара
F38	20А блок управления распознаванием прицепа
F39	30А блок управления дверью, сторона переднего пассажира, мотор электропривода заднего правого стеклоподъемника
F40	20А Предохранитель прикуривателя октавия а7, розетка 12 В
F41	Резерв
F42	40А блок управления электрической бортовой сетью а/м
F43	40А блок управления электрической бортовой сетью а/м
F44	30А блок управления распознаванием прицепа
F45	30А термопредохранитель регулятора сидения водителя
F46	30А инвертор с розеткой, 12 В-230 В
F47	15А электродвигатель стеклоочистителя заднего стекла
F48	Резерв
F49	5А реле стартера 1, реле стартера 2, датчик положения педали сцепления
F50	Резерв
F51	25А блок управления натяжителя переднего правого ремня безопасности
F52	Резерв
F53	30А обогреваемое заднее стекло

Блоки в салоне

Блок предохранителей

Находится в торце приборной панели, со стороны водителя за защитной крышкой.

1	10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
2	10А Указатели поворота, фары с ксеноновыми лампами
3	5А Освещение вещевого ящика
4	5А Освещение номерного знака
5	7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б	5А Система замков с центральным управлением
7	10А Фары заднего хода, сенсоры паркования
8	5А Телефон
9	5А ABS, ESP
10	10А Зажигание
11	5А Панель приборов
12	7,5А Электропитание системы диагностирования
13	10А Фонари сигнала торможения
14	10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
15	5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
16	10А Кондиционер
17	5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
18	10А Правая фара дальнего света
19	10А Левая фара дальнего света
20	15А Правая фара ближнего света, регулирование высоты фар
21	15А Левая фара ближнего света
22	5А Правый стояночный огонь
23	5А Левый стояночный огонь
24	20А Передние стеклоочистители, электродвигатель стеклоомывателя
25	25А Вентилятор отопителя, кондиционер, Climatronic
26	25А Обогрев стекла крышки багажника
27	15А Стеклоочиститель заднего стекла
28	15А Топливный насос
29	15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
30	20А Электроуправляемый солнечный люк в крыше
31	Незанято
32	10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
33	20А Фарообмыватель передних фар
34	10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
35	30А Розетка для подключения прицепа, розетка в багажнике
36	15А Противотуманные фары
37	20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
38	15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
39	15А Система аварийной световой сигнализации
40	20А Звуковой сигнал (гудок)
41	15А Прикуриватель
42	15А Радиоприемник, телефон
43	10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
44	15А Обогрев сидений

Блок реле

Расположен под самой панелью за облицовочной крышкой.

Фото — пример расположения

1. реле звукового сигнала;
2. коммутационное реле;
3. усилитель освещения;
4. реле топливного насоса;
5. блок управления работой стеклоочистителя.

В автомобилях с более богатым электро — оснащением поставлена еще одна панель – добавочная (крепится сверху), заполненная классическими релейными элементами.

Места установки БП и обеспечение доступа к ним

Шкода Октавия А5, как и большинство автомобилей, укомплектовано двумя предохранительными модулями: в салоне и моторном отсеке машины. Чтобы до них добраться, много времени не потребуется. При необходимости осмотреть предохранители в моторном отсеке, необходимо просто открыть капот автомобиля и зафиксировать его.

• Предохранительный блок располагается справа возле амортизационной стойки, если стоять перед авто и смотреть прямо на него.
• Доступ к предохранителям осуществляется следующим образом: нужно сдвинуть две защелки на пластиковой крышке и потянуть ее на себя.
• После чего открываются все защитные устройства и два реле, обеспечивающие контроль работы вентилятора охлаждения и управления автоматической коробкой передач Skoda Octavia A5.

БП, установленный в салоне автомобиля, находится возле водителя в торпеде. Стоит открыть водительскую дверь и в торце передней панели можно увидеть крышку, прикрывающую модуль с предохранителями. При помощи плоской отвертки крышка поддевается и снимается.

Расположение и назначение предохранителей

Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.

Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:

В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.

№ предохранителя	Номинальная сила тока	Защищаемая цепь
1	—	Резерв
2	—	Резерв
3	5A	Автоматический регулятор коррекции фар
4	5A	Блок-контроллер АВS
5	5A	Цепь опции круиз-контроля
6	—	Резерв
7	15A	Электронная система управления двигателем
8	10A	Датчики топливных форсунок
9	5A	Блок-контроллер климатической системы, парктроник
10	—	Резерв
11	7,5A	Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал
12	7,5A	Огни заднего хода
13	15A	Система АКПП
14	10A	Регулятор света фар
15	5A	Головное устройство, навигатор, бортовой компьютер
16	5A	Электрический привод руля
17	5A	Подсветка номерного знака, левый габарит
18	5A	Правый габарит
19	5A	Аудиосистема, магнитола
20	5A	ЭБУ
21	5A	Огни стоп-сигналов
22	10A	Блок-контроллер электрооборудования в салоне
23	7,5A	Подсветка салона
24	10A	Центральный замок
25	20A	Подогрев передних сидений
26	15A	Привод омывателя лобового стекла
27	—	Резерв
28	10A	Кислородный датчик
29	10A	Датчик топлива
30	15A	Топливный насос
31	10A	Датчик ГРМ
32	—	Резерв
33	—	Резерв
34	30A	Электронная блокировка двигателя
35	5A	Элементы подсветки приборной панели
36	15A	Дальний свет
37	7,5A	Противотуманный задние огни
38	10A	Противотуманные передние огни
39	30A	Привод вентилятора кондиционера
40	30A	Привод заднего дворника
41	—	Резерв
42	25A	Нагревательная нить заднего стекла
43	20A	Клаксон
44	20A	Привод дворников лобового стекла
45	15A	Блок-контроллер ЭБУ
46	—	Резерв
47	15A	Розетка прикуривателя
48	15A	Гидротрансформатор АКП
49	15A	Поворотники
50	10A	Навигатор
51	25A	Привод стеклоподъёмников на левых дверях
52	25A	Привод стеклоподъёмников на правых дверях
53	25A	Электрический привод люка
54	15A	Охранная сигнализация, транспондер, иммобилайзер
55	—	Резерв
56	25A	Привод омывателя передних фар
57	15A	Блок-контроллер левой фары
58	15A	Блок-контроллер правой фары

Блок реле расположен с левой стороны торца приборной панели:

• R1 – резерв
• R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
• R3 – стартер
• R4 – давление в топливных магистралях
• R5 – электрооборудование осветительных приборов
• R6 – резерв
• R7 – передние габаритные огни
• R8 – топливный бензонасос
• R9 – климатическая система, кондиционер
• R10 – реле зажигания
• R11-R15 – резервные модули

Предохранители и реле в моторном отсеке

Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.

Схема предохранителей и реле в моторном отсеке:

Назначение предохранителей и реле в моторном отсеке:

Сила тока, А	Потребитель
Не используется
Подрулевые переключатели
Диагностический разъем
Модуль ABS
Блок управления АКПП
Комбинация приборов
Не используется
Головное устройство
Телефон
Блок управления двигателем, главное реле
Блок управления дополнительным отопителем
Блок управления информационной шиной
Блок управления двигателем
Система зажигания
Лямбда-зонд, реле топливного насоса, реле свечей накаливания
Блок управления ABS
Звуковой сигнал
Усилитель звука
Стеклоочистители лобового стекла
Не используется
Лямбда-зонд
Выключатель педали сцепления/тормоза
Насос подачи дополнительного воздуха, ТНВД, датчик массвого расхода воздуха
Клапан рециркуляции отработавших газов
Правая фара
Левая фара
Насос подачи дополнительного воздуха, предварительный подогрев
Стартер
Питание клеммы 30
Клемма Х
R1	Реле электродвигателя вентилятора радиатора
R2	Реле управления АКПП

Электрическая цепь питания на автомобиле Шкода Октавия А5 надежно защищена от перегрузок специальными плавкими вставками (предохранители) и реле. Устройства собраны в предохранительных блоках (БП), один из которых находится в салоне автомобиля, а другой – в моторном отсеке под капотом машины.

Если требуется заменить перегоревшую вставку, то сначала необходимо разобраться с причиной, которая привела к выходу из строя предохранителя. В каждом из защитных блоков вложен специальный пластмассовый пинцет, который используется для снятия старых и установки новых плавких вставок.

При монтаже исправных предохранителей их номинал не должен отличаться от того элемента, который указан по схеме. Поэтому, для удобства в автомобилях Шкода плавкие защитные устройства окрашены в разные цвета в зависимости от силы тока.

Первый монтажный блок находится в салоне на торце торпеды напротив водительского сиденья. Другой предохранительный модуль располагается возле телескопической стойки водительской стороны под капотом автомобиля.

Предохранители и реле в моторном отсеке

Блок предохранителей и реле расположен под капотом на левой надставке брызговика автомобиля. Схема расположения реле и предохранителей находится на внутренней стороне крышки блока

Предохранители

Комплексная микропроцессорная система управления двигателя (КМПСУД)

• 60А Монтажный блок
• 90А Монтажный блок

Электросхемы Skoda Octavia 2

Запись для себя, да кому-то точно пригодится, чтобы инфа всегда была под рукой, на случай форс мажора.Перед заменой любого предохранителя выключаем зажигание!Снимаем крышку отверткой. Внутри для удобства лежит пинцет.В перегоревшем предохранителе заметна выгоревшая металлическая проволочка.

Обозначение в цветахЦвет Макс. сила тока в амперахсветло-коричневый 5тёмно-коричневый 7,5красный 10синий 15жёлтый 20белый 25зелёный 30оранжевый 40красный 50

Назначение предохранителей в передней панели№ Потребитель1 Диагностический разъём, блок управления двигателя, топливный насос2 Блок управления ABS, ESC3 Подушки безопасности4 Отопление, климатическая установка, фонари заднего хода5 Блок управления корректора фар6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент7-11 Не используется12 Блок управления центрального замка13 Диагностический разъём, переключатель освещения14 Блок управления АКП, блокировка селектора15 Блок управления бортовой сети – плафоны освещения салона16 Climatronic17 Не используется18 Стеклоочиститель заднего стекла19 Блок управления распознания прицепа20 Не используется21 Адаптивное освещение, левая и правая стороны22 Вентилятор Climatronic23 Стеклоподъёмники передних дверей24 Прикуриватель25 Обогрев заднего стекла, автономный отопитель и вентилятор26 Розетка в багажном отсеке27 Топливный насос, форсунки (дизельного двигателя)28 Головное устройство29 Блок управления двигателя, обогрев вентиляции картера30 Блок управления АКП, Haldex31 Вакуумный насос32 Стеклоподъёмники задних дверей33 Электропривод подъёмно-сдвижного люка34 Блок управления системы «Комфорт»35 Сигнал тревоги36 Омыватель фар37 Передние сиденья с обогревом38 Обогреваемые задние сиденья39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота40 Вентилятор отопителя и климатической установки41-42 Не используется43-45 Тягово-сцепное устройство46 Подогрев сидений47 Автономный отопитель и вентиляция48 Телефон49 Переключатель освещенияДля получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ№ ПотребительF1 Не используетсяF2 Блок управления АКПF3 Измерительный проводF4 Клапаны ABSF5 Блок управления АКПF6 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворотаF7 Питание клеммы 15, стартерF8 Головное устройствоF9 Не используетсяF10 Блок управления двигателяF11 Блок управления автономного отопителя и вентиляцииF12 Блок управления шины данныхF13 Блок управления двигателяF14 ЗажиганиеF15 Лямбда-зонд, система предварительного накаливанияF16 Блок управления бортовой сети, правая фара, правый задний фонарьF17 Звуковой сигналF18 Усилитель цифрового процессора звукового сигналаF19 Стеклоочиститель лобового стеклаF20 Насос системы охлаждения, клапан дозирования топливаF21 Лямбда-зондF22 Выключатель педали сцепления, выключатель педали тормозаF23 насос вторичного воздуха, расходомер воздуха, топливный насос высокого давленияF24 Адсорбер, клапан рециркуляции ОГ, вентилятор радиатораF25 Насос ABSF26 Блок управления бортовой сети, левая фара, левый задний фонарьF27 Насос вторичного воздуха, система предварительного накаливанияF28 Не используетсяF29 Питание клеммы 30F30 Клемма Xa)Нюансы при замене предохранителей:— меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.— если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.— всегда с собой нужно возить запас предохранителей.— один потребитель электроэнергии может защищаться несколькими предохранителями.— один предохранитель может защищать цепи нескольких электрических потребителей.— сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаютсяпосле спада нагрузки.Всем удачи, спасибо, что до читали.

Комплектации Шкода Октавия 1

Модель производилась в нескольких комплектациях: Base, GLX, SLX и LX. После рестайлинга названия сменили на более привычные: Active (базовая), Classic, Ambiente и Elegance. Полное оснащение топовой версии ниже. В базе Октавия 1 поколения предлагалась:

• литые диски R15;
• галогеновая оптика + доп. сигнал;
• противотуманки спереди и сзади;
• боковые зеркала с электроприводом;
• регулируемая по высоте рулевая колонка;
• тахометр;
• тканевый салон;
• механически-регулируемые передние кресла с поясничной опорой и подголовниками;
• складной диван с разделительным подлокотником (формула 60/40);
• бортовой компьютер;
• салонный фильтр и иммобилайзер;
• кассетный плеер с акустикой на 4 динамика + радио-подготовка;
• шторка в багажном отделении;
• сигнализация;
• полноразмерное запасное колесо.

Фото Шкода Октавия 1 с кузовом универсал

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Панель реле Шкода Октавия

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Оплаченные ссылки

Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.

Включить зажигание и соответствующий выключатель.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле

Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму

Замена

Если открыть монтажные модули с предохранителями, то в них можно найти специальный пластиковый пинцет, которым выполняют снятие и установку плавких вставок. Не рекомендуется выполнять замену предохранителей металлическим инструментом во избежание появления короткого замыкания.

Совет. Перед тем, как вставлять в гнездо новый элемент вместо перегоревшего, следует обязательно выяснить причину такой поломки. Если этого не сделать, то вполне вероятно, что исправное устройство снова перегорит.

Если простой осмотр не дал никаких результатов, то можно использовать лампу с двумя контактными проводами. С ее помощью можно проверить электрическую цепь на предмет обрыва. Опытные автовладельцы всегда имеют под рукой запасные элементы, чтобы при возникших трудностях в дороге, находясь далеко от дома и ближайшей станции техобслуживания, быстро поменять сгоревшую деталь и продолжить свой путь.

Если после замены новое устройство перегорит, значит, проблема заключается в самом электрическом оборудовании. Своевременная диагностика и замена предохранителей обеспечит правильную работу отдельных электрических цепей машины. Воспользовавшись вышеперечисленной информацией можно самостоятельно устранить поломку лампочки салона, прикуривателя, ближнего света, кондиционера и другого электрического оборудования.

В целом процесс замены вставок предохранительного блока Шкода Октавия А7 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя и не откладывать на потом. Если определить и устранить неисправность не удалось, то прямая дорога в автосервис к опытным автоэлектрикам для проверки электроники автомобиля.

• vsepredohraniteli.ru
• zapchasti.expert
• angelcharlie.ru
• uazlyuks.ru

Блок предохранителей на автомобилях «Октавия-ТУР» 2001 года и А5

Автомобиль первого поколения «Шкода Октавия» изготавливался в Чешской Республике в период с 1996 по 2010 год. Изначально для нее использовали платформу А4. Позиционируясь, как компактный семейный автомобиль, модель достаточно быстро завоевала популярность и стала пользоваться повышенным спросом не только у себя на родине, но и в других странах. Идя навстречу пожеланиям потенциальных потребителей, разработчики завода Skoda Auto в 2000 году осуществили рестайлинг модели, после чего она получила приставку Tour к названию. В 2004 году автомобиль стали собирать на платформе А5. В таком виде он выпускался еще несколько лет, после чего был снят с производства.

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»). При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ). Электропитание потребителей осуществляется от:

• аккумуляторной батареи — когда двигатель не работает;
• генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

1. В салоне автомобиля — внутри приборной панели.

В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Блок предохранителей моторного отсека

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:

Блок предохранителей в салоне автомобиля

Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.

Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:

Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

Расположение и нумерация плавких вставок приведена на фото:

Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

1. Выключают зажигание и отключают все энергопотребляющие приборы.
2. Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
3. Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
4. Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.

Цена и вывод

Моделей на вторичном рынке огромное количество, найти подходящую машину не проблема. Ценники разняться от 400 до 550 тысяч рублей. Если хотите автомобиль в прекрасном состоянии подготовьте минимум 500 тысяч. Ищите 1,6-литровый двигатель на механике или классическом автомате, чтобы техника прослужила вам как можно дольше, плюс все машины сейчас с большими пробегами.

Skoda Octavia A5 действительно прекрасная семейная машина за небольшие деньги. При правильном подходе можно взять автомобиль, который прослужит вам долгое время. В общем, минусов минимум, плюсы их точно перевешивают.

Где купить и как заменить предохранитель бензонасоса Шкода Октавия А7?

Предохранитель бензонасоса Шкода Октавия А7: Важность и Принцип работы

Как автомеханик с богатым опытом работы и специалист по автомобилям, я рад поделиться с вами информацией о предохранителе бензонасоса Шкода Октавия А7. В этой короткой, но информативной статье, я расскажу о важности этого компонента и его принципе работы.

Зачем нужен предохранитель бензонасоса?

Предохранитель бензонасоса – это важная составляющая системы питания автомобиля. Его главная задача – защита бензонасоса от повреждений и возможности возгорания. Основная функция предохранителя заключается в том, чтобы перегореть в случае перегрузки или короткого замыкания, тем самым прекращая подачу электричества к бензонасосу.

Принцип работы предохранителя бензонасоса заключается в том, что он является слабым звеном в электрической цепи системы питания. Когда ток, подаваемый на бензонасос, превышает установленные пределы, предохранитель срабатывает и перегорает. Это эффективный механизм, который предотвращает возможные повреждения бензонасоса и помогает избежать серьезных проблем с автомобилем.

Где находится предохранитель бензонасоса Шкода Октавия А7?

Предохранитель бензонасоса Шкода Октавия А7, как правило, находится в блоке предохранителей под капотом автомобиля. Конкретное местоположение может варьироваться в зависимости от года выпуска и конкретной модификации автомобиля, но часто он располагается рядом с другими предохранителями связанными с системой питания и электрикой.

Для того чтобы точно определить местоположение предохранителя бензонасоса Шкода Октавия А7, рекомендую обратиться к руководству по эксплуатации вашего автомобиля. Там должна быть указана точная информация о местонахождении блока предохранителей и предохранителя бензонасоса в конкретной модели.

Установка правильного предохранителя – важный аспект обслуживания автомобиля. В случае неисправности или срабатывания предохранителя рекомендуется обратиться к опытным специалистам, таким как автомеханик или авторизованный дилер, чтобы устранить неполадки со связанными системами. Имея знания и опыт работы с автомобилями, я готов помочь вам с любыми вопросами, связанными с бензонасосом Шкода Октавия А7 или любым другим автомобилем.

Часто задаваемые вопросы

1. Что такое предохранитель бензонасоса в Шкода Октавия А7?

Предохранитель бензонасоса в Шкода Октавия А7 предназначен для защиты бензонасоса от перегрузки или короткого замыкания. Он является часто используемым элементом в электрической системе автомобиля и предотвращает повреждение бензонасоса, который отвечает за подачу топлива в двигатель.

2. Как определить неисправность предохранителя бензонасоса Шкода Октавия А7?

Если вы заметили, что бензонасос не работает или автомобиль периодически теряет мощность, то возможно, предохранитель бензонасоса вышел из строя. Чтобы проверить это, сначала проверьте предохранители в блоке предохранителей вашего автомобиля. Если находите предохранитель, отвечающий за бензонасос, и он обнаруживает признаки перегрева, подгорания или обрыва, то это значит, что предохранитель неисправен и требует замены.

3. Как заменить предохранитель бензонасоса Шкода Октавия А7?

Для замены предохранителя бензонасоса в Шкода Октавия А7 следуйте следующим шагам:
1. Отключите зажигание автомобиля и откройте капот.
2. Найдите блок предохранителей, обычно он находится под рулем с водительской стороны.
3. Откройте крышку блока предохранителей, чтобы получить доступ к предохранителю бензонасоса.
4. Удалите неисправный предохранитель, используя специальный инструмент или плоскогубцы.
5. Установите новый предохранитель того же типа и номинала, как оригинальный.
6. Проверьте работу бензонасоса, включив зажигание и слушая, насколько работает насос.
7. Если бензонасос работает должным образом, закройте крышку блока предохранителей и закройте капот.
