Замена датчика abs.
Всех приветствую! Недавно забеспокоила проблема на приборке загорелись лампочки abs и пробуксовки. Периодически загоралась лампочка колодок эта проблема скорей всего в разъеме, хотя он новый или где то провод перебит был. Подключил шнурок, выдало ошибку по левому датчику абс.
00283 — Датчик частоты вращения переднего левого колеса-(G47) 30-00 — Обрыв цепи/КЗ на плюс.
Заказал новый фирмы Delphi SS20039 и новую втулку датчика febi 15340. Была вероятность что она придет в негодность при замене. Так оно и случилоь.
Сначала снял заглушку и разъединил штекера датчиков.
Покрутил датчик ключом на 19 что бы расходить, результатов никаких, выбить тоже не получилось да и не подлезть особо. Пришлось прибегнуть к помощи дрели. Просто высверлил датчик и еще немного помучился с самой металлической втулкой и остатками датчика. Вообщем пару часиков потратил что бы вытащить. Поставил новый без проблем. Стер ошибку. Лампочки на приборке больше не беспокоили.
остатки старого датчика
Тема: Замена датчика ABS переднего колеса, регулировка зазора, снятие ЛОГОВ ABS
Замена датчика ABS переднего колеса, регулировка зазора, снятие ЛОГОВ ABS
На форуме есть статья в "Базе знаний" по замене датчика (но там автор мучился с высверливанием. ), я снимал датчик по другому.
много тем с проблемой датчика ABS, с биением педали тормоза при остановке, с советами смотреть логи, люди задают много вопросов.
Загорелись у меня вдруг на панели значки ESP и ABS
приехал домой, взял ноутбук, VAG-COM — блок ABS — ОШИБКИ:
выбираю ИЗМЕРЯЕМЫЕ ВЕЛИЧИНЫ — первая группа (показания скорости всех колес) — нажимаю записать ЛОГ и еду по парковке у дома неспеша по прямой. (одному смотреть на показания и на дорогу опасно, а ЛОГ можно потом спокойно проанализировать).
останавливаюсь,
открываю VAGScope, загружаю снятый ЛОГ-файл
вижу, что периодически показания датчика падают на ноль. появляется подозрение на провод — от вибрации возможен электрический неконтакт в проводе (провод постоянно сгибается-разгибается при повороте колеса. )
принимаю решение снять колесо
покопался в интернете, узнал, что стандартное сопротивление датчиков ABS примерно 1,2кОм.
снял колесо, вытащил из арки клемму подключения датчика,
замерил сопротивление (черный разъем) — бесконечность, либо оООЧЕНЬ большое либо обрыв проводки. пошевелил провода к датчику — результата нет. (как же он тогда считывает показания скорости. )
чтобы развеять свои сомнения снял правое колесо, замерил правый датчик — сопротивление 1,2кОм. все как надо.
делаю вывод, что левый датчик неисправный, устанавливаю колеса, иду домой заказывать новый датчик
VAG 8D0927803D — 90у.е. оригинал дороговато.
решил купить 100 927 0001 Meyle — 20у.е.
почитал темы на форуме и заказал дополнительно втулку для датчика 15340 Febi — 2у.е. (это на случай если при демонтаже датчика придется выковыривать-выбивать и возможно повредится втулка. )
через пару дней пришел заказ, еду в гараж (но можно без проблем сделать всё и на парковке возле дома. )
пока авто на колесах срываю центральный болт ШРУСа (на тот случай, если датчик не достанется и придется выбивать его из ступичного кулака. ), поднимаю авто, снимаю колесо, пытаюсь расшевелить датчик ABS (скажу сразу, что я так и не смог даже его пошевелить), поливаю проникающей смазкой, простукиваю через корпус, пытаюсь выбить отвертками — корпус датчика (металлическая гильза) не выдерживает моих издевательств и обламывается.
ну как я и предполагал.
считаю, что высверливать плохой вариант, т.к. корпус датчика установлен в миллиметрах от перфорированного кольца на ШРУСе — можно повредить кольцо и будут другие проблемы. надо выбивать изнутри!
откручиваю шаровую нижнего кривого рычага и монтировкой вывожу палец рычага из ступичного кулака
теперь полностью выкручиваю болт ШРУСА, оттягиваю кулак на себя с практически без усилий вывожу ШРУС из кулака
теперь открылся доступ к задней части датчика ABS (вернее того, что от него теперь уже осталось. ), можно сразу визуально оценить глубину посадки датчика в ступице.
беру металлический пруток 20см и молоточком выбиваю корпус датчика — выходит очень туго , но с молотком не поспоришь .
зачищаю отверстие посадочное (втулку), пытаюсь установить новый датчик
— не влазит. думаю, что виновата ржавчина, которая поджала втулку (новая втулка то куплена на этот случай!)
— выбиваю втулку, зачищаю ржавчину хорошенько болтом-саморезом.
устанавливаю новую втулку (скажу, что и старая демонтированная была в нормальном состоянии),
пытаюсь установить датчик — точно так же вставляется оООООООчень тяжело, но вариантов больше нет — с помощью молотка через деревяшку забиваю аккуратненько, глубину посадки контролирую из центра ступичного кулака
протягиваю и подключаю провода, завожу ШРУС на место, устанавливаю палец нижнего рычага, ставлю колесо — выезжаю из гаража.
лампы-индикаторы ESP и ABS на панели не светятся.
пробую проехать потихоньку и сразу же при торможении срабатывание системы ABS (биение педали тормоза при остановке).
значит неверно выставлен зазор.
подключаю компьютер, снова лезу в блок ABS . выбираю ИЗМЕРЯЕМЫЕ ВЕЛИЧИНЫ — первая группа — нажимаю записать ЛОГ
видно, что на скорости побольше датчик считывает показания, но как-то с погрешностями. а вот при очень маленькой скорости авто показания датчика равны нулю. (верхний предел на графике я выставил 10км/ч)
ну что же, снимаю колесо и через деревяшку подстукиваю датчик молотком ещё глубже на 1мм, устанавливаю колесо т снова делаю пробный заезд.
авто тормозит адекватно, ложных срабатываний ABS не происходит
разворачиваюсь вправо и потом влево, еду на парковку.
на графике видно, что при развороте вправо левое колесо обгоняет остальные колеса (наибольшая траектория и скорость у внешнего ведущего колеса), а при развороте влево картина наоборот — левое колесо медленне. всё логично
почему инженеры ВАГ придумали такое крепление неизвестно, хотя на других моделях авто эти датчики крепятся винтами к кулаку, что обеспечивает точное расстояние до перфорированного кольца.

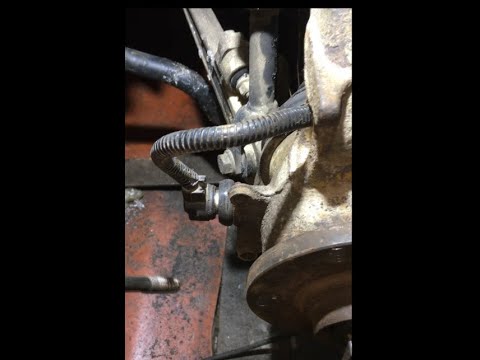

Как снять датчик ABS Пассат Б5? Узнайте подробную инструкцию здесь
Здравствуйте! Меня зовут Евгений Дубровский, и в этой статье я расскажу вам, как снять датчик антиблокировочной системы (АБС) на автомобиле Volkswagen Passat B5.
Шаг 1: Подготовка инструментов
Для начала вам понадобятся следующие инструменты:
- Домкрат или подъемник
- Гаечный ключ или торцевой ключ
- Отвертка или шестигранный ключ (в зависимости от типа крепления)
- Рукавицы (для защиты рук)
Шаг 2: Поднятие автомобиля
Прежде чем начать снимать датчик АБС, вам необходимо поднять автомобиль с помощью домкрата или подъемника. Убедитесь, что автомобиль находится на ровной и устойчивой поверхности.
Шаг 3: Определение местонахождения датчика
На автомобиле Passat B5 датчик АБС располагается на каждом колесе. Он обычно находится вблизи тормозного диска и прикреплен к ней соответствующей крепежной системой.
Шаг 4: Снятие датчика
Для снятия датчика АБС Passat B5 следуйте следующим инструкциям:
- Сначала отсоедините провод от датчика, тщательно извлекая его из разъема.
- Затем, используя гаечный ключ или торцевой ключ, ослабьте гайку или болт, которым датчик крепится к тормозному диску.
- Внимательно извлеките датчик АБС из крепления. Будьте осторожны, чтобы не повредить проводку или сам датчик.
Шаг 5: Проверка и установка нового датчика (при необходимости)
После снятия старого датчика АБС рекомендуется проверить его на предмет повреждений или износа. Если датчик требует замены, приобретите новый датчик с аналогичными характеристиками и установите его на место старого датчика, следуя тем же шагам в обратном порядке.
Шаг 6: Опускание автомобиля
Когда датчик АБС успешно заменен или проверен, аккуратно опустите автомобиль с помощью домкрата или подъемника.
Запомните, что снятие датчика АБС можно производить только в случае необходимости его замены или ремонта. Если у вас возникли сомнения, всегда обратитесь к профессионалам или специализированному автосервису.
Надеюсь, эта статья окажется полезной для вас. Удачи вам в снятии датчика АБС на вашем автомобиле Passat B5!
Снятие и установка элементов антиблокировочной системы тормозов (АБС)
Замечание: Автопроизводитель предписывает проводить проверку гидравлического блока после установки с использованием специального электронного оборудований длядиагностики.Поэтомуснятиеиустановку блока надо доверить специалистам дилера VW. Если Вы всё-таки решите снимать и устанавливать блок самостоятельно, то при первой же возможности проведите диагностику тормозной системы на электронном оборудовании для диагностики у дилера VW.
1 Отсоедините от аккумулятора отрицательный провод. При необходимости снимите верхнюю крышку двигателя.
2 При необходимости отверните крепёжный винт и снимите пластиковую крышку гидравлического блока.
3 Отсоедините фиксатор и отсоедините от блока основной электрический разъём.
4 При необходимости отверните крепёжную гайку и отсоедините провод заземления от блока.
5 Поддомкратьте передок автомобиля и установите его на подставки. Снимите переднее левое колесо.
6 Наденьте на клапан для прокачки тормозного механизма левого колеса шланг. Другой конец шланга поместите в сосуд стормознойжидкостью (см. параграф 2). Откачайте через шланг тормозную жидкость, но воздуха в систему попасть не должно. Нажмите на педаль тормоза и положите на неё кирпич, чтобы удерживать её в нажатом положении и дальше.
Замечание: Педаль тормоза можно будет отпустить только в конце работы, тогда, когда все трубки будут подсоединены на свои места.
7 Очистите поверхность, прилегающую к штуцерам гидравлического блока, и навесьте на трубки бирки, чтобы сборка была лёгкой и быстрой. Отверните гайки штуцеров и отсоедините трубки от блока. Заткните трубки и отверстия блока, чтобы уменьшить потери жидкости и предотвратить попадание грязи в магистраль системы.
8 Отверните гайки, крепящие гидравлический блок, и выньте его из моторного отсека. При необходимости после этого можно снять кронштейн блока. Если опоры блока повреждены или изношены, то замените их.
Замечание: Не наклоняйте гидравлический блок, чтобы не создать внутри него воздушные пробки.
Замечание: Новые гидравлические блоки поступают в продажу заполненными тормозной жидкостью, не содержащей воздуха. Очень важно поэтому вынимать из блока пробки только перед самым подсоединением трубок.
9 Установите гидравлический блок на место и затяните крепёжные гайки требуемым моментом.
10 Подсоедините трубки и затяните гайки их штуцеров требуемым моментом.
11 Подсоедините к блоку электрический разъём и при необходимости установите на блок пластиковую крышку.
12 Залейте в бачок чистую тормозную жидкость (см. «Еженедельные проверки») и подсоедините провод к аккумулятору.
13 Отпустите педаль тормоза. Прокачайте всю магистраль тормозной системы, как описано в параграфе 2 и, прежде чем выезжать на дорогу, проверьте работу тормозной системы. При первой же возможности проверьте работу тормозной системы у дилера VW.
Колёсный датчик АБС (передние колёса)
14 Подложите колодки под задние колёса, установите автомобиль на стояночный тормоз, «сорвите» гайкикреппения соответствующего переднего колеса. Поддомкратьте передок автомобиля и установите его на подставки (см. «Поддомкрачивание автомобиля и установка его на подставки»). Снимите переднее колесо.
15 Отсоедините провод датчика от всех креплений и отсоедините электрический разъём датчика.
16 Снимитедатчик.выдернувегоизгнеэда, затем выньте втулку (рис. 19.16,а, б).
17 Убедитесьвтом.чтоконтактныеповерх-ности стойки, втулки и датчика чистые, затем слегка смажьте консистентной смазкой втулку и датчик.
18 Вставьте на место втулку, затем вставьте в неё датчик.
19 Подсоедините провод датчика ко всем креплениям и подсоедините провод к электрическому разъёму.
20 Установите колесо, опустите автомобиль и затяните болты крепления колеса требуемым моментом.
Колёсный датчик АБС (задние колёса)
21 Подложите колодки под передние колёса, «сорвите» болты крепления соответствующего заднего колеса, поддомкратьте заднюю часть автомобиля и установите её на подставки (см. «Поддомкрачивание автомобиля и установка его на подставки»). Снимите заднее колесо.
22 Снимите подушку заднего сиденья, как описанов главе 11 и найдитеэлектрический разъём датчика АБС. Отсоедините его и отсоедините провод от всех креплений.
23 Внизу, под автомобилем отсоедините провод датчика от всех креплений. Отверните болты и снимите крышку со связующей поперечины. Снимите шайбу с кузова и вытяните провод датчика.
24 Аккуратно выньте датчик из связующей поперечины (рис. 19.24).
25 Убедитесь в том, что контактные поверхности датчика, втулки и поперечины чистые и сухие, затем слегка смажьте консистентной смазкой втулку и датчик.
26 Вставьте на место втулку, затем вставьте в неё датчик.
27 Подсоедините провод датчика ко всем креплениям, установите крышку на поперечину, затяните её крепёжные винты, протащите провод через отверстие в кузове и установите шайбу.
28 Установите колесо, опустите автомобиль на землю и затяните болты крепления колеса требуемым моментом. 29 Подсоедините электрический разъём датчика, установите на место подушку заднего сиденья.
