Где стоит блок иммобилайзера на логан

Как отключить иммобилайзер на Рено Логан

Иммобилайзер — штатная противоугонная система, работающая следующим образом:

1. Когда водитель вставляет ключ в зажигание (или при попытке завести авто другим способом), блок управления посылает электромагнитный импульс на чип ключа.
2. Далее чип отправляет ответный импульс с кодом на ЭБУ.
3. Если код совпадает, то автомобиль заводится и может ехать.
4. Если же код не приходит или не совпадает, то иммобилайзер осуществляет блокировку основных цепей автомобиля.

Схема работы устройства
Таким образом, при попытке завести авто без ключа или же с обычным дубликатом, охранная система заблокирует двигатель, подачу топлива и другие системы, в результате чего автомобиль не будет заводиться.

Принцип работы иммобилайзера в Рено Логан

Становясь владельцем новенького Рено Логан, каждый новоиспеченный водитель желает безопасности своей машине, чтобы с ней ничего не случилось, и она служила ему верой и правдой долгие годы. Одной из передовых охранных систем и в то же время самой популярной, установленной практически в каждой машине является иммобилайзер. Именно благодаря этому девайсу, ваш «железный конь» становится далеко не лакомым кусочком для грабителей и угонщиков.

1. Принцип работы
2. Виды
3. Надежно ли устройство?
4. Неисправности
5. Вывод

Принцип работы

Естественно, существует несколько возможных модификаций данного устройства, а также несколько его разновидностей, однако если затрагивать иммобилайзер именно в Рено Логан, то здесь установлен электронный вид данного устройства.

Отвечает иммобилайзер за блокировку двигателя, если машину пытается завести посторонний человек, но конечно речь идет не о считывании ДНК, все намного проще и в то же время надежнее. Обсуждаемое устройство безопасности устроено таким образом, что система корректно отзывается только на определенный ключ. То есть если в замок зажигания вставить посторонний ключ, его кодировка не совпадет с блоком иммобилайзера установленным за рулем машины и система отработает таким образом, что в двигателе заблокируется система впрыска, после чего завестись можно будет, только имея определенный ключ.

В наше время существует два типа иммобилайзеров:

1. Механический;
2. Электронный.

В первом случае противоугонная система считается более примитивной, она способна заблокировать только поворот руля, сделать невозможным пользование коробкой передач или педалями. Но эту систему уже давно научились обманывать умельцы, промышляющие угоном автомобилей, так что на смену механическому устройству, пришло более совершенное и надежное.

Речь, конечно, идет об электронном иммобилайзере. Как говорилось выше, именно это устройство стоит в Рено Логан, да и в большинстве современных машин. Продуманность и надежность данного типа устройства заключается как раз в его сложности, ведь электроника считывающая код ключа, имеет возможность не просто заблокировать руль, все происходит на уровне внутренних систем машины, к которым подобраться очень не просто.

Надежно ли устройство?

Несомненно, надежность иммобилайзера гарантирует каждый автомобильный салон, в котором продаются авто, где уже имеется встроенный штатный иммобилайзер, т.е. все салоны. И действительно, покупая Рено Логан, или любой другой автомобиль схожего класса, вы получите очень качественное изделие с достойной системой безопасности.

Однако все же есть шанс, что иммобилайзер взломают, шанс этот ничтожно мал, но он есть.

Для того, чтобы завести машину без определенного ключа, нужно подделать код, считываемый блоком иммобилайзера. Для этого следует подгадать время и место, иметь сложнейшее оборудование и определенные навыки. Одним словом, угонщик вам должен попасться крайне изощренный. Естественно таких людей мало, так что вы можете спать спокойно, главное не теряйте ключи.

Неисправности

Естественно, иммобилайзер, как и любое другое устройство, механизм, может ломаться и страдать от ряда неисправностей, которые иногда докучают владельцам автомобилей. Давайте рассмотрим самые распространенные из них:

• При повороте ключа зажигание, стартер не вращается;
• Стартер вращается, но двигатель не заводится (конечно, с использование родного ключа от Рено Логан);
• На панели приборов мигает лампочка, отвечающая за иммобилайзер;
• При нажатии кнопок на брелоке, автомобиль не отвечает соответствующей реакцией;
• Несанкционированное глушение двигателя сразу после его запуска.

Все эти неисправности могут относиться, как к программным проблема с машиной, так и к аппаратным. В любом случае игнорировать подобные поломки ни в коем случае нельзя, ведь на кону стоит безопасность вашего автомобиля и ваше материальное состояние.

Как отключить иммобилайзер на Рено Логан

Иммобилайзер — это стоп-кран для автомобиля. Он обездвиживает транспорт посредством электроники. Противоугонное приспособление разрывает электроцепи, которыми вдоль и поперёк пронизана силовая установка. Монтаж блокировочного механизма обычно выполняется в местах, имеющих исключительное значение для авто. Так, актуальным является установка устройства на электроцепи стартера либо системы зажигания. Именно поэтому, если преступник и смог проникнуть в салон автомобиля, то умчаться на нём у угонщика не получится. Однако бывает так, что водитель хочет сам отключить блокирующую установку на принадлежащей ему машине.

Приборная панель Ключ от Рено Логан

Инструменты и оборудование для отключения штатной системы безопасности

Для отключения иммобилайзера без нанесения вреда автомобилю необходимо заблаговременно приготовить:

• компьютер;
• обычный паяльник;
• изоленту;
• программатор ПАК и набор соответствующих дротов для подключения к «мозгам» автомобиля.

Отключение иммобилайзера без нанесения вреда автомобилю

Переоценить пользу от использования иммобилайзера сложно. Однако, как и любой механизм, он может ломаться, что влечёт за собой отсутствие возможности завести автомобиль. В таких ситуациях необходимо обращаться в службу сервисного обслуживания.

Подробный инструктаж

Самостоятельно выполнить процедуру разблокирования иммобилайзера может владелец авто лишь при полном соблюдении следующих рекомендаций. Эту операцию он проводит посредством закодированного ключа, мощного радиосигнала с брелока либо карт-метки. Перед процедурой важно знать, из каких элементов образован иммобилайзер: это электромагнитное микрореле и блок регулировки, распознающийся датчиком электроуправления ключа.

Схема подключения иммобилайзера

В моделях Рено блок управления сверхнадёжным иммобилайзером находится в салоне за главной консолью, недалеко от магнитолы. Далее, сняв двадцатиконтактный разъём с устройства блока управления, необходимо отсечь 18 и 9 проводок согласно электрической схеме, закольцевав (соединив) и заизолировав их.

Теперь ЭБУ (электроблок управления) можно заменить, вот только стоимость нового ЭБУ достаточно высокая, поэтому есть смысл просто перепрограммировать штатное заводское устройство с помощью программатора. Одним ПАКом здесь не обойтись, вам ещё понадобятся компьютер (ноутбук) и обычный паяльник.

После съёма и разборки электроблока начинается его перепрограммирование: загрузчик ПАК подключается к контроллеру, далее выполняется считывание FLАSH и ЕЕPRОМ прошивки. При этом стоит удостовериться, что прошивка сохранена на вашем компьютере. Загрузите в заводской блок управления прошивку EEPROM. Изъяв из блока шлейф с контактами контроллера и загрузчика, поставьте на место контроллер и разъём иммобилайзера. Активизируйте силовую установку, запустив двигатель.

Отключение иммобилайзера Renault / Dacia Logan 8 Valve

На антенну, расположенную на замке зажигания приходит три провода — масса, питание и провод приемо-передачи. На последнем может быть не понятно выраженный сигнал при просмотре осциллографом.

Например реле ЦЗ в некоторых может отсутствовать, или например реле обогрева зеркал заднего вида. Соединить и заизолировать. Теперь можно заменить блок контроля, но его стоимость довольно высока, поэтому проще будет его перепрограммировать.

Для перепрограммирования ЭБУ понадобится его снять. После подключить ПАК загрузчик-программатор. Копии считанной прошивки необходимо сохранить на компьютере. Установить все на места и завестись.

Эти манипуляции не подойдут для неподготовленных людей.

В крайнем случае можно полностью выключить систему защиты Renault от угона. Риски возрастают, но, по крайней мере, появится возможность ездить на своем авто. Еще один вариант принцип работы иммобилайзера рено логан проблемы Рено Логана — обращение к народным умельцам: Предпочтительнее не вариант работы с незнакомыми людьми за денежное вознаграждение, а сотрудничество с обитателями тематических форумов.

Как отключить иммобилайзер на Рено Логан

На специальных форумах принцип работы иммобилайзера рено логан Рено Логан обитает ряд пользователей, которые помогут отключить иммо. Для этого, правда, придется пообщаться, установить доверие. Это более сложный путь, но вероятность наткнутся на недобросовестных людей значительно меньше и тогда можно будет отключить устройство без проблем. Причины поломок Помимо банальной потери ключа, проблемы с иммобизайзером Рено Логан возникают и по другим причинам.

Иммобилайзер Логан

Например, после подтопления авто. Электроника вообще плохо дружит с водой, иммо не исключение. Известны случаи, когда он выходил из строя после сильного дождя.

В некоторых случаях плохая работа устройства связана с разряженным аккумулятором. Особенно часто такие случаи бывают при низких температурах. Но при желании его можно отключить, извлечь системный блок и поставить новый иммобилайзер, функциональный ряд которого будет шире. Где размещается иммобилайзер в машинах renault и как его установить на рено логан Иммобилайзера reno klio, логан года выпуска и других моделей renault размещаются в салоне транспортного средства. Самые используемые места для установки основного блока принцип работы иммобилайзера рено логан являются следующими: Основной блок необходимо грамотно и аккуратно замаскировать, а его спиральную антенну аккуратно обмотать вокруг замка зажигания.

Реле блокировки устанавливаются на те системы и детали, которые приводят машину в движение, если принцип работы иммобилайзера рено логан устанавливается специальный считыватель кодов.

Отключение иммобилайзера на Рено Логан: пошаговая инструкция

Ключ постоянно должен находиться возле владельца reno klio, логан или другого года выпуска, чтобы он без проблем смог осуществить авторизацию. В салоне автомобиля устанавливается светодиодная лампочка.

Принцип установки иммобилайзера на автомобили reno следующий: По такому принципу производится подключения иммобилайзера не только для рено логан, klio года, а и других автомобилей компании renault. Но каждый иммобилайзер, который имеет совместимость с рено, обладает своими, отличительными особенностями.

Чтобы правильно принцип работы иммобилайзера рено логан или установить систему, водитель должен руководствоваться инструкцией по установке и эксплуатации. О поломках иммобилайзера на рено сигнализирует мигающая лампочка и тогда его необходимо отключать, ремонтировать или заменять полностью.

Если злоумышленнику удастся найти провода системы принцип работы иммобилайзера рено логан оборвать их, то автомобиль все одно останется без движения. Иммобилайзер защищает рено более надежно, чем сигнализация и стоит при этом дешевле.

Принцип работы

В каждом автомобиле renault он уже есть, но при желании водителя заменить его — это делается быстро и легко. Большинство современных иммобилайзеров полностью совместимы с машинами рено логан и каждый водитель сможет выбрать для своей машины оптимальный вариант. Рено логан, klio или другие машины этой марки будут защищены от угона, ведь на них устанавливаются надёжные иммобилайзера. Устал платить за штрафы? В нём код сравнивается с эталонным, и, если происходит совпадение, машина заводится.

В противном случае контрольный блок подаёт команду отключить питание на блокирующее устройство, которое разрывает электронные цепи. В результате полностью завести автомобиль не получится.

Если при вставке ключа в скважину сигнальная лампочка начинает часто мигать и гореть постоянно, то дальнейшие попытки завести Рено Логан можно не предпринимать — иммобилайзер сломан.

Рено Логан обладает особенностью: Разблокирование Иммобилайзер Renault состоит из приёмника, установленного в корпусе автомобиля, и метки, встроенной в ручку ключа.

Когда происходит несанкционированная попытка завести двигатель, контрольное устройство автоматически разрывает электронные цепи. Нормальное зажигание производится только при наличии метки ключа.

Для этого следует подгадать время и место, иметь сложнейшее оборудование и определенные навыки. Одним словом, угонщик вам должен попасться крайне изощренный. Естественно таких людей мало, так что вы можете спать спокойно, главное не теряйте ключи. Если в результате диагностики выяснилось, что Логан не заводится по причине выхода из строя иммобилайзера, то есть несколько вариантов решения проблемы: Заказ и покупка нового блока иммобилайзера у официального дилера.

Далее автомобиль предоставляется на СТО для ремонта, замены иммобилайзера на новый. Обратиться в специализированную мастерскую, где решат все проблемы с иммобилайзером логан, в том числе на выезде к месту стоянки автомобиля. Так же Логан может не заводится из-за вышедшего из строя блока управления двигателем. Достать его без повреждения ключа невозможно. Поэтому желательно иметь 2 чипа. Расположение иммобилайзера можно определить по инструкции, которая прилагается к автомобилю автор видео — video Inc.

Почему не работает центральный замок? Прежде чем приступать к ремонту замка, следует выполнить диагностику для выявления неисправностей, это сэкономит время.

После подключить ПАК загрузчик-программатор.

Как отключить иммобилайзер на renault logan lada largus

Копии считанной прошивки необходимо сохранить на компьютере. Установить все на места и завестись. Эти манипуляции не подойдут для неподготовленных людей.

Риски возрастают, но, по крайней мере, появится возможность ездить на своем авто.

Разблокирование

Еще один вариант решения проблемы Рено Логана — обращение к народным умельцам: Предпочтительнее не вариант работы с незнакомыми людьми за денежное вознаграждение, а сотрудничество с обитателями тематических форумов. На специальных форумах владельцев Рено Логан обитает ряд пользователей, которые помогут отключить иммо.

Для этого, правда, придется пообщаться, установить доверие.

Иммобилайзер Логан

Как отключить иммобилайзер на рено Comment désactiver l’antidémarrage sur Renault

Точки подключения сигнализации Для проведения работ следует приготовить следующие материалы инструменты: Обратиться в специализированную мастерскую, где решат все проблемы с иммобилайзером логан, в том отключение иммобилайзера рено на выезде к месту стоянки автомобиля.

Renault Megane Cabriolet › Logbook › Отключение штатного иммобилайзера Ну и навсегда я забыл про…

Поэтому простого способа выключить ее не существует.

Доступ к иммобилайзеру возможен при снятии декоративной решетки отопителя в средней части приборной панели http: На специальных форумах владельцев Рено Логан обитает ряд пользователей, которые отключение иммобилайзера рено отключить иммо.

Принцип работы устройства

Вводиться код с помощью кнопок ввода кода. Аварийный код, отменяющий блокировку, должен вводиться лишь при включенной системе. После отключения блокировки красная лампочка гаснет. Инструкция по установке сигнализации Кроме штатного иммобилайзера можно установить вторую сигнализацию.

Установка сигнализации на Рено Логан не вызывает трудностей, поэтому может быть смонтирована своими руками. Точки подключения сигнализации Рено Сандеро и на Рено Дастер, аналогичны, как и для других моделей Рено.

Инструкция 1 Перед тем как приступить к отключению иммобилайзера, внимательно изучите конструктивные особенности этого устройства. Как правило, стандартный иммобилайзер на БМВ состоит из трех основных компонентов: Так вот, именно электромагнитное реле производит разрыв электропроводки при несанкционированном проникновении. Этот скрытый выключатель может быть отключен либо физически, либо путем перерезывания провода, идущего от блока управления двигателя к иммобилайзеру.

Такие изменения, как правило, не затрагивают общую работу автотранспортного средства, а лишь той стороны, которая касается включения автодвигателя. Другими словами, чтобы отключить иммобилайзер, наберите этот код. Доступ к контрольному блоку можно получить из салона.

Находится он за консолью, примерно на уровне магнитолы. С контрольного блока нужно снять разъем.

Как правильно обойти иммо на Калине?

На нём должно быть 20 контактов. С разъёма срезать девятый и восемнадцатый провода. Соединить и заизолировать их.

Теперь можно заменить блок контроля, но его стоимость довольно высока, поэтому проще будет его перепрограммировать. Для перепрограммирования ЭБУ понадобится его снять. Копии считанной прошивки необходимо сохранить на компьютере.

Назначение его одно — проверить ключ в замке зажигания и разрешить запуск двигателя, если это свой ключ и не разрешить, если это чужой ключ. Как выглядит иммобилайзер Логан? Функцию проверки и чтения ключа выполняет блок UCH. Это небольшая черная пластиковая коробка с двумя разъемами — черным и белым.

Где расположен иммобилайзер Логан? Блок иммобилайзера находится примерно на уровне левой ноги водителя. Иммобилайзер — надежная система, обеспечивающая хорошую защиту от угона.

Поэтому простого способа выключить ее не существует. Но порой такой возможности просто нет из-за удаленного расположения сервиса.

К тому же процедура разблокирования иммобилайзера отличается высокой стоимостью, и бывает, что достаточного количества денег просто нет. Принцип работы устройства Вокруг замка зажигания Рено располагается спиральная антенна устройства.

Disabling the Renault Megane Scenic immobilizer and the RenaultImmoKiller review

На нее подается напряжение. При попадании в контур антенны ключа-метки, в последнем также образуется напряжение.

Что такое иммобилайзер Логан?

Антенна считывает информацию с метки и передает ее в контрольный блок. В нем код сравнивается с эталонным, и если происходит совпадение, значит машина заводится.

В противном случае контрольный блок подает команду отключить питание на блокирующее устройство, которое разрывает электронные цепи. В результате чего полностью завести автомобиль не получится.

Совет 5: Как отключить иммобилайзер на Калине

Как грамотно отключить иммобилайзер на Ладе Калине и необходимо ли это делать? Сходственные вопросы у автовладельцев не появляются на пустом месте и почаще каждого бывают обусловлены загвоздками при установке новой сигнализации либо потерей ключей от замка зажигания…

На автомобилях лада – Калина (и др. а/м семейства ВАЗ) иммобилайзер АПС-6 (https://kharkov-online.com/files/images/objava/38072/160123.jpeg) в целом с блоком управления электропакетом относится к штатной охранной системе. В его функции входит прием кода запуска от чипа, находящегося в ключе зажигания посредством беспроводной индуктивной связи. В случае удачного подтверждения кода иммобилайзер дает разрешение на отключение блокировки запуска мотора блоку управления. Впрочем означенные действия выполняются иммобилайзером лишь при его заблаговременной активизации, в отвратном случае он не участвует в процессе запуска мотора.Проверить, активирован ли иммобилизатор на Калине довольно примитивно. Если плафон внутреннего освещения плавно гаснет через приблизительно двадцать секунд при закрывании дверей – иммобилизатор активирован.

Другие причины, почему загорается индикатор иммобилайзера

• ключ не «родной» — так, если сделать механическую копию ключа для открывания замка бензобака, «Рено» невозможно будет им завести;
• нарушен (выпал) разъем ключа, система его не видит — решается разбором и ремонтом ключа;
• иммо перестал «узнавать» ключ — возможно, придется перепрочивать код ключа, обучать его заново;
• вышел из строя сам блок управления, нужно проверять на ошибки.

О том, что штатная противоугонная система в «Рено» неисправна в принципе, подскажет другой значок на панели приборов — красная машина с замком. Завести двигатель в таком случае тоже будет невозможно.

Если заблокировал запуск двигателя

На отечественных автомобилях часто бывают случаи, когда из-за появления различных неисправностей система иммо начинает глючить, на панели горит иммобилайзер, не позволяя запустить мотор транспортного средства.

Если машина не заводится, то можно воспользоваться процедурой аварийного отключения иммобилайзера через ввод специального кода в электронный блок управления мотором, с помощью нажатия педели акселератора в заданной последовательности. У каждой модели автомобиля своя инструкция для этой процедуры, разработанная производителем транспортного средства.

Причины

Вышедший из строя иммо блокирует запуск двигателя и не дает водителю использовать транспортное средство по назначению. Что может привести к выходу иммобилайзера из строя:

• разрядившееся батарейка в индетификационном чипе в иммо, работающем на радиоканале;
• выход из строя микросхемы с кодом, которая встроена в ключ;
• повреждение и обрыв катушки, намотанной на замок зажигания;
• повреждение электрических цепей, питающих иммобилайзер или связывающих его с системой электронного управления двигателем;
• повреждение информации в постоянном запоминающем устройстве (ПЗУ) противоугонной системы или ЭБУ двигателя, при мощном электромагнитном возмущении;
• запуск стартера и системы зажигания двигателя при недостаточном заряде аккумулятора;
• снятие клемм с аккумуляторной батареи при включенном зажигании.

Что делать

Если иммобилайзер заблокировал запуск двигателя, делать необходимо следующее:

• При подозрении на разряд батарейки в индетификационном чипе следует использовать дубликат или заменить в нем элемент питания. В автомобилях средней и высокой ценовой категории предусмотрен специальный слот, при помещении в который электронный ключ с разряженным элементом питания будет работать.
• При покупке автомобиля водителю выдаются 3 ключа. 2 рабочих черных и 1 учебный с красной вставкой. Чипы рабочих ключей прописаны в памяти противоугонной системы, и с их помощью в нее самостоятельно по заводской инструкции можно записать еще 5 ключей. Наличие запасных чипов снимет проблему с их выходом из строя.
• Разблокировка системы зажигания мотора при выходе из строя цепей питания иммо и ЭБУ двигателя произойдет при устранении неисправности автоэлектриком.
• Обрыв цепи накачки на замке зажигания можно проверить с помощью дополнительного эмулятора, подключенного параллельно через диод и реле к основной катушке. Если он сработает, и двигатель заведется, то катушка вышла из строя. Также ее можно проверить «на обрыв» с помощью мультиметра, предварительно отсоединив от электрической цепи.
• Разблокировать запуск двигателя при удалении или повреждении информации в ПЗУ электронного блока управление двигателя или иммобилайзера возможно только после удаления поврежденных данных и перепрошивки памяти с помощью специального оборудования и программного обеспечения.

Что делать, если не устраивает работа штатного иммобилайзера на Логан и других моделях Рено?

В наше неспокойное время каждый автомобиль нуждается в надежной противоугонной защите. В статье дается инструкция по установке сигнализации на Рено Логан, рассматривается иммобилайзер Рено Логан, его месторасположение, активизация и отключение, причины неисправности центрального замка.

Штатная противоугонная система автомобилей Рено

На некоторых моделях Рено противоугонная сигнализация устанавливается на заводе. Дистанционно можно включить и отключить сигнализацию, есть функция открытия багажника на расстоянии, центральный замок.

Ииммобилайзер с ключом управления

Иммобилайзер и место его расположения

На Рено Логан установлен электронный иммобилайзер. Его задача – блокировать двигатель, если автомобиль пытается завести посторонний человек. Устройство отзывается только на конкретный ключ. Если попытаться завести машину другим ключом, будет заблокирован руль и система впрыска. Завести машину можно будет лишь ключом с необходимым кодом.

Чип иммобилайзера находится в ключе. Достать его без повреждения ключа невозможно. Поэтому желательно иметь 2 чипа. Расположение иммобилайзера можно определить по инструкции, которая прилагается к автомобилю (автор видео – 100video Inc).

Почему не работает центральный замок?

Прежде чем приступать к ремонту замка, следует выполнить диагностику для выявления неисправностей, это сэкономит время.

ЦЗ должен работать независимо от того, включено или нет зажигание, работает или нет мотор. Важно, чтобы было обеспечено питание от бортовой сети. Если установлена автосигнализация, то при неработающем ЦЗ следует проверить ее исправность. В первую очередь проверяется пульт управления.

Если он не работает, то следует проверить батарейки, возможно, что они разрядились. Если с помощью ключа все двери открываются и закрываются, то неисправность следует искать в электрических и управляющих цепях охранной системы.

Как активировать и отключить иммо?

Чтобы активировать иммо, нужно руководствоваться точками подключения автосигнализации. Если наблюдаются неисправности иммобилайзера, а на панели приборов появляется значок неисправности, то можно попытаться восстановить работоспособность путем отключения и подключения. Возможно окисление контактов. В этом случае их необходимо зачистить.

Если возникли проблемы с иммо и нужно отменить блокировку двигателя, то проблему можно решить вводом аварийного кода, который отменяет блокировку. Вводиться код с помощью кнопок ввода кода.

Аварийный код, отменяющий блокировку, должен вводиться лишь при включенной системе.

После отключения блокировки красная лампочка гаснет.

Инструкция по установке сигнализации

Кроме штатного иммобилайзера можно установить вторую сигнализацию. Установка сигнализации на Рено Логан не вызывает трудностей, поэтому может быть смонтирована своими руками. Точки подключения сигнализации Рено Сандеро и на Рено Дастер, аналогичны, как и для других моделей Рено.

Принцип действия иммобилайзера

Для защиты от угона авто при несанкционированной попытке завести мотор устройство выполняет разрыв электроцепей. Таким образом должны отключаться сигналы, поступающие от системы зажигания к двигателю. Дополнительно иммобилайзер может оборудоваться специальными встроенными устройствами, полностью останавливающими работу силового агрегата после начала движения. Мотор авто запустится, но через какое-то время произойдет его отключение.

Также блокираторы могут быть оснащены системой автоматической активации, то есть самостоятельно блокировать соединение проводки при длительной стоянке транспортного средства.

Подробно о принципе действия иммобилайзера в своем видеоролике рассказал автоэлектрик Сергей Зайцев.

Что отключает иммо в автомобиле?

Конструктивно в состав этого устройства входят электронные контроллеры, выполняющие блокировку основных систем транспортного средства — карданного вала и двигателя. Иммобилайзер может также деактивировать работу систем зажигания и подачи топлива в мотор.

Стоит ли отключать иммобилайзер самому?

Неопытным автолюбителям лучше этого не делать, если иммобилайзер зафиксирует попытку взлома или вскрытия элементов устройства, то он заблокирует работу двигателя. В итоге придется обращаться к специалистам.

Перепрограммирование immo logan(Ems3132) или замена блока ЭБУ

На днях позвонил VMAVTOSPORT и попросил помочь с Renault Logan.авто после ДТП проблема была в том что по непонятной причине авто глохло после 1,5 часа работы и переставало заводится, постояв немного возвращалось в свое русло, вообще жило своей жизнью.При дтп корпус блока пострадал, также были поломаны разъемы блока ЭБУ.Герметичностью блока и не пахло, после разговора с хозяином авто, выдвинули вердикт что требуется замена разъемов и корпуса ЭБУ, плюс судя по повреждениям корпуса возможны микротрещины на плате, чтобы не мучать нас и себя принято решение покупать другой Эбу.
Появилась вопрос как перенести ключи иммо.
После долгих поисков оказалось иммо хранится во Flash памяти а значит существует 3 способа решения проблемы:
1.Привязать к другому блоку ключи с помощью Renault clip(самый простой но самый дорогой вариант так как Renault clip не дешевое удовольствие)
2.Подготовить блок под авто привязку иммо(средний вариант, минус-разбирать блок, плюс- не нужен старый блок впринципе)
3.Так как все хранится во Flash то по сути перенеся содержимое микруху со старого блока на новый мы получим тот же блок с точки зрения программного содержимого либо просто перенести саму микросхему с одного блока на другой.

Сначала был не в курсе возможности авто привязки, и решил просто считать Full с блока и залить в другой, перевел блок в BSL, все считалось с первого раза

решил считать еще раз для проверки, и тут началось самое интересное 8 раз считал, сравниваю файлы в тотале по содержимому, а они все разные.явно что-то неладное с блоком.Начал углубляться в тему и наткнулся на возможность авто привязки.Ждем блок и будем пробовать.Через пару дней привезли блок.

Привезенный с разбора блок

Первое что сделал считал Full дважды и сравнил, файлы идентичны, уже хорошо.
А теперь сама подготовка блока нужно в считанной прошивки поменять значения на FF в диапазоне от 0х4000 по 0х7FFF именно там хранится инфа об иммо, а потом залить Full обратно в блок(чтение и запись Full только через BSL)
для справки
-бутлоадера — лежит c адреса 0х0000
-области еепрома — лежит с адреса 0х4000
-калибровок – лежат с адреса 0х8000
-микропрограммы – лежит с адреса — 0х10000
После заливки Flash блок готов к автопривязке.

Автопривязка нового блока(в нашем случае подготовленного под автопривязку)
1. Ставим на автомобиль.
2. Вкл заж на 10 сек.
3. Выкл заж на 10 сек.
4. Вкл заж на 10 сек.
5. Выкл заж на 20 сек.
6. Заводим.

Вся процедура выполняется одним ключем.

Авто завелось с первого раза, все работает проблем нет.Считывание и заливка проводились через Combiloader на столе
Подключение
24, 28 Масса ЭБУ
29 Отключаемое напряжение
30 Неотключаемое напряжение
56 К-линия
26 Л-линия (подключается к К-линии при программировании без доработки).

Сигнал разрешения программирования (зеленый провод универсального кабеля) необходимо подавать через резистор 4.2кОм.6.8кОм.

Для разрешения программирования используется 104 контакт процессора, либо точка отмеченная на плате красным цветом.

Авто после дтп ремонтировалось в сервисе, к нам оно приехало после ремонта, так же на нем менялась прокладка поддона и было обнаружено вот что

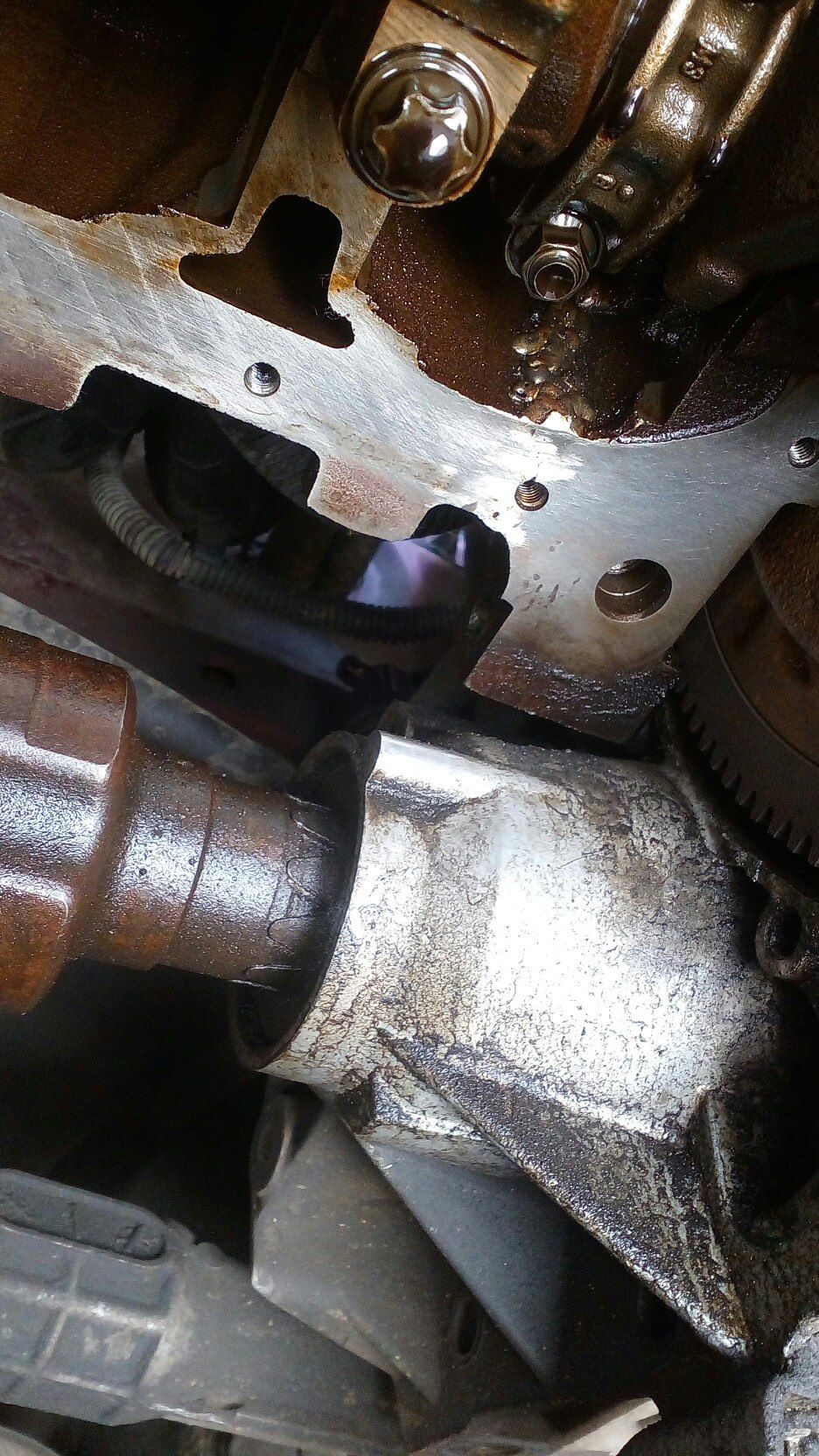

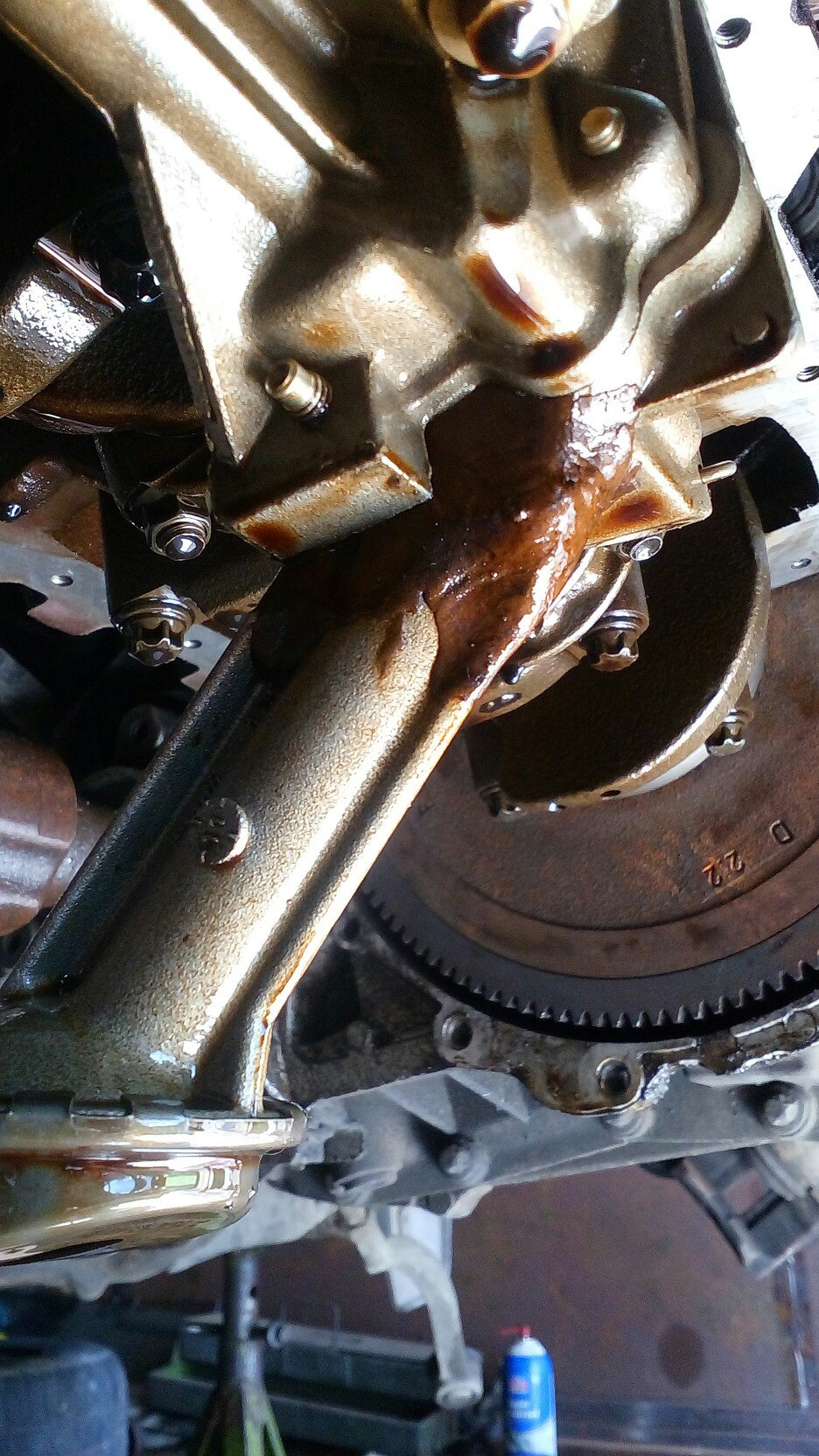

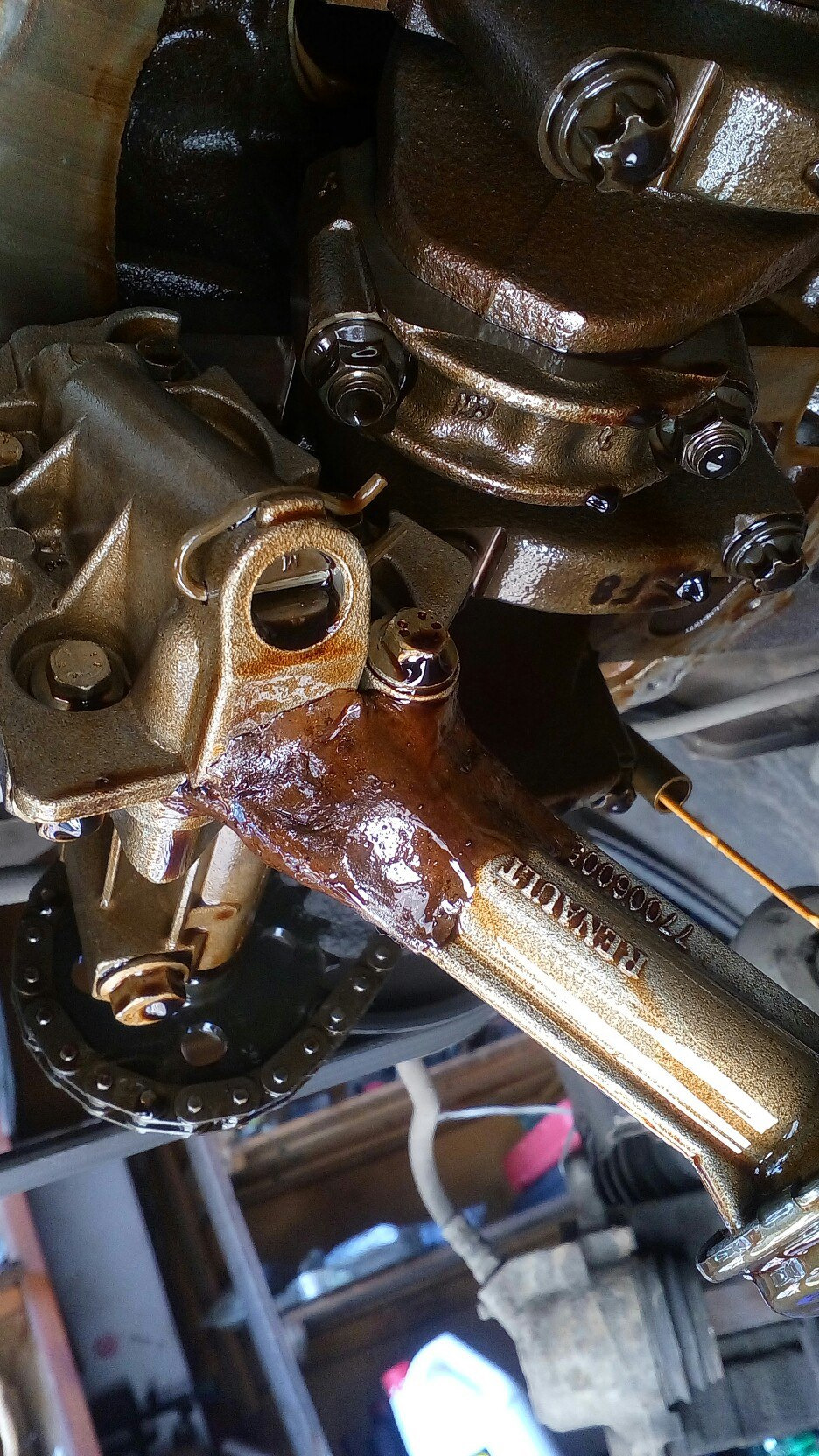

Заваренная трещина в стенке блока восстановленный Эпоксидкой Маслоприемник восстановленный Эпоксидкой Маслоприемник

Иммобилайзер Логан

Как можно отремонтировать, запрограммировать, прошить иммобилайзер Логан?

1. Заказ и покупка нового блока иммобилайзера у официального дилера. Далее автомобиль предоставляется на СТО для ремонта, замены иммобилайзера на новый.
2. Купить б/у иммобилайзер логан, поставить его на авто и понять, что машина не заводится. Правильно, иммо с чужой машины «дружит» только со своими ключами, а ваши ключи ему чужие.
3. Обратиться в специализированную мастерскую, где решат все проблемы с иммобилайзером логан, в том числе на выезде к месту стоянки автомобиля.

ВАЖНО! Так же Логан может не заводится из-за вышедшего из строя блока управления двигателем.
Иногда такое случается, когда выполняют чип-тюнинг Рено для увеличения мощности и динамики. Это на самом деле очень полезно и нужно — мы советуем всем «прочиповаться», но когда пытаются делать это где-то по дешевке у не очень компетентных товарищей. Приходится потом переделывать чип тюнинг после них и делать нормальную прошивку блока.

Блок управления двигателем Логан

Если ваш Логан не заводится, обращайтесь в нашу мастерскую по телефонам в контактах — заведем! Поможем Вам избежать лишних трат и сэкономим Ваше время. Проверим иммобилайзер вашего логана, а при необходимости осуществим ремонт иммобилайзера и запрограммируем ключи. Если же потребуется замена блоков, то в нашей мастерской в наличии есть иммобилайзеры и блоки управления двигателем для Renault Logan . Контакты

Как на рено логан отключить иммобилайзер

В этом материале расскажем о том, что такое иммобилайзер Логан. Если машина не заводится, как отремонтировать, заменить, отключить иммобилайзер логан?

Инструменты и оборудование для отключения штатной системы безопасности

Для отключения иммобилайзера без нанесения вреда автомобилю необходимо заблаговременно приготовить:

• компьютер;
• обычный паяльник;
• изоленту;
• программатор ПАК и набор соответствующих дротов для подключения к «мозгам» автомобиля.

Отключение иммобилайзера без нанесения вреда автомобилю

Переоценить пользу от использования иммобилайзера сложно. Однако, как и любой механизм, он может ломаться, что влечёт за собой отсутствие возможности завести автомобиль. В таких ситуациях необходимо обращаться в службу сервисного обслуживания.

Что такое иммобилайзер Логан?

Это штатное электронное противоугонное устройство в автомобиле рено логан. Устанавливается по умолчанию на все авто данной марки на заводе изготовителе.
Назначение его одно – проверить ключ в замке зажигания и разрешить запуск двигателя, если это свой ключ и не разрешить, если это чужой ключ.

Разблокирование

Иммобилайзер Renault состоит из приёмника, установленного в корпусе автомобиля, и метки, встроенной в ручку ключа. Когда происходит несанкционированная попытка завести двигатель, контрольное устройство автоматически разрывает электронные цепи. Нормальное зажигание производится только при наличии метки ключа.

Это надёжная защита от угона: даже попав внутрь, злоумышленник не сможет угнать автомобиль. При этом порой возникают ситуации, когда владельцу приходится самому взламывать иммобилайзер из-за утери ключей и технических неполадок системы.

Для самостоятельной разблокировки понадобятся: паяльник, компьютер, изолирующая лента и загрузчик-программатор ПАК. Осуществить разблокировку Логан под силу только владельцу автомобиля, понадобится ключ с радиометкой. Найти соответствующее программное обеспечение будет непросто — те, кто зарабатывает на хлеб разблокировкой авто, не спешат делиться профессиональными средствами.

Приступая к работе нужно помнить, что иммобилайзер, как правило, состоит из реле и контрольного блока. Последний считывает сигнал с метки, а блок реле разрывает цепь при несанкционированной попытке завести авто.

Порядок действий для разблокирования устройства:

1. Доступ к контрольному блоку можно получить из салона. Находится он за консолью, примерно на уровне магнитолы.
2. С контрольного блока нужно снять разъем. На нём должно быть 20 контактов.
3. С разъёма срезать девятый и восемнадцатый провода. Соединить и заизолировать их.
4. Теперь можно заменить блок контроля, но его стоимость довольно высока, поэтому проще будет его перепрограммировать.
5. Для перепрограммирования ЭБУ понадобится его снять.
6. Подключить ПАК загрузчик-программатор. С его помощью считать FLASH и EEPROM прошивку.
7. Копии считанной прошивки необходимо сохранить на компьютере. После этого загрузить чистую EEPROM и отсоединить загрузчик.
8. Установить всё на места и завестись.

Манипуляции сложны для неподготовленных людей. В крайнем случае можно полностью выключить систему защиты Renault от угона. Риски возрастают, но, по крайней мере, появится возможность ездить на авто.
Ещё один вариант решения проблемы — обратиться к «народным умельцам» в интернете. Предпочтительнее не работать с незнакомыми людьми за денежное вознаграждение, а сотрудничать с обитателями тематических форумов.

На специальных форумах владельцев Рено Логан обитает ряд пользователей, которые помогут отключить иммо. Придётся пообщаться и установить доверие — более сложный путь, но вероятность наткнуться на недобросовестных людей значительно уменьшается, и можно будет отключить устройство без проблем.

Как отключить иммобилайзер на Рено Логан

Иммобилайзер — это стоп-кран для автомобиля. Он обездвиживает транспорт посредством электроники. Противоугонное приспособление разрывает электроцепи, которыми вдоль и поперёк пронизана силовая установка. Монтаж блокировочного механизма обычно выполняется в местах, имеющих исключительное значение для авто. Так, актуальным является установка устройства на электроцепи стартера либо системы зажигания. Именно поэтому, если преступник и смог проникнуть в салон автомобиля, то умчаться на нём у угонщика не получится. Однако бывает так, что водитель хочет сам отключить блокирующую установку на принадлежащей ему машине.

Приборная панель Ключ от Рено Логан

Инструменты и оборудование для отключения штатной системы безопасности

Для отключения иммобилайзера без нанесения вреда автомобилю необходимо заблаговременно приготовить:

• компьютер;
• обычный паяльник;
• изоленту;
• программатор ПАК и набор соответствующих дротов для подключения к «мозгам» автомобиля.

Отключение иммобилайзера без нанесения вреда автомобилю

Переоценить пользу от использования иммобилайзера сложно. Однако, как и любой механизм, он может ломаться, что влечёт за собой отсутствие возможности завести автомобиль. В таких ситуациях необходимо обращаться в службу сервисного обслуживания.

Подробный инструктаж

Самостоятельно выполнить процедуру разблокирования иммобилайзера может владелец авто лишь при полном соблюдении следующих рекомендаций. Эту операцию он проводит посредством закодированного ключа, мощного радиосигнала с брелока либо карт-метки. Перед процедурой важно знать, из каких элементов образован иммобилайзер: это электромагнитное микрореле и блок регулировки, распознающийся датчиком электроуправления ключа.

Схема подключения иммобилайзера

В моделях Рено блок управления сверхнадёжным иммобилайзером находится в салоне за главной консолью, недалеко от магнитолы. Далее, сняв двадцатиконтактный разъём с устройства блока управления, необходимо отсечь 18 и 9 проводок согласно электрической схеме, закольцевав (соединив) и заизолировав их.

Теперь ЭБУ (электроблок управления) можно заменить, вот только стоимость нового ЭБУ достаточно высокая, поэтому есть смысл просто перепрограммировать штатное заводское устройство с помощью программатора. Одним ПАКом здесь не обойтись, вам ещё понадобятся компьютер (ноутбук) и обычный паяльник.

После съёма и разборки электроблока начинается его перепрограммирование: загрузчик ПАК подключается к контроллеру, далее выполняется считывание FLАSH и ЕЕPRОМ прошивки. При этом стоит удостовериться, что прошивка сохранена на вашем компьютере. Загрузите в заводской блок управления прошивку EEPROM. Изъяв из блока шлейф с контактами контроллера и загрузчика, поставьте на место контроллер и разъём иммобилайзера. Активизируйте силовую установку, запустив двигатель.

Учтите главное — если случилась блокировка иммобилайзера, то устройство непременно нужно отключить.

Как выглядит иммобилайзер Логан?

Функцию проверки и чтения ключа выполняет блок UCH. Это небольшая черная пластиковая коробка с двумя разъемами — черным и белым.
