Обзор сетевого удлинителя Legrand 694508 с тремя розетками, USB и кабелем 1,5 м

Удлинители бывают разные, портами для зарядки гаджетов уже никого не удивить, а вот необычным монтажом вполне можно. Сегодня рассмотрим сетевой удлинитель от компании Legrand, модель 694508 имеет три безопасные розетки, два порта для зарядки гаджетов и поворотные монтажные основания для удобного размещения.

Содержание

Технические характеристики

Производитель: Legrand
Тип: сетевой удлинитель
Модель: 694508 (белый), 694512 (черный)
Длина кабеля: 1,5 метра
Входное напряжение: 220-240 В 50 Гц
Количество розеток: 3, тип CEE 7
USB порты: тип С + А, 15 Вт
Защита корпуса: IP 20
Номинальная мощность: 3680 Вт
Номинальный ток: 16 А
Устройство защиты от импульсных перенапряжений (УЗИП): да
Размеры: 338х100х67 мм.

Упаковка и комплектность

К пользователю удлинитель попадает в продолговатой картонной коробке с вырезом, в нем сразу видно товар. Информация нанесена на многих языках. На боковой грани приведены варианты монтажа.

Бренд французский, изготовлен удлинитель в Китае. Гарантия 2 года.

В комплекте только удлинитель с несъемным сетевым шнуром длиной 1,5 м.

Внешний вид

Корпус модели выполнен из матового пластика без запаха, сечение основной части круг с лыской, на плоскости которой находятся все интерфейсы. На задней части промаркирован номер модели и техническая информация. Корпус удлинителя собран на 8 винтов с Y-образныv шлицом. Клавиша включения крупная, с индикатором, рядом индикация защиты от высоковольтных импульсов из сети. Порты для зарядки устройств: тип А и тип С общая мощность 15 Вт, можно зарядить телефон, даже если заняты все розетки.

Масса изделия без кабеля около 400 г.

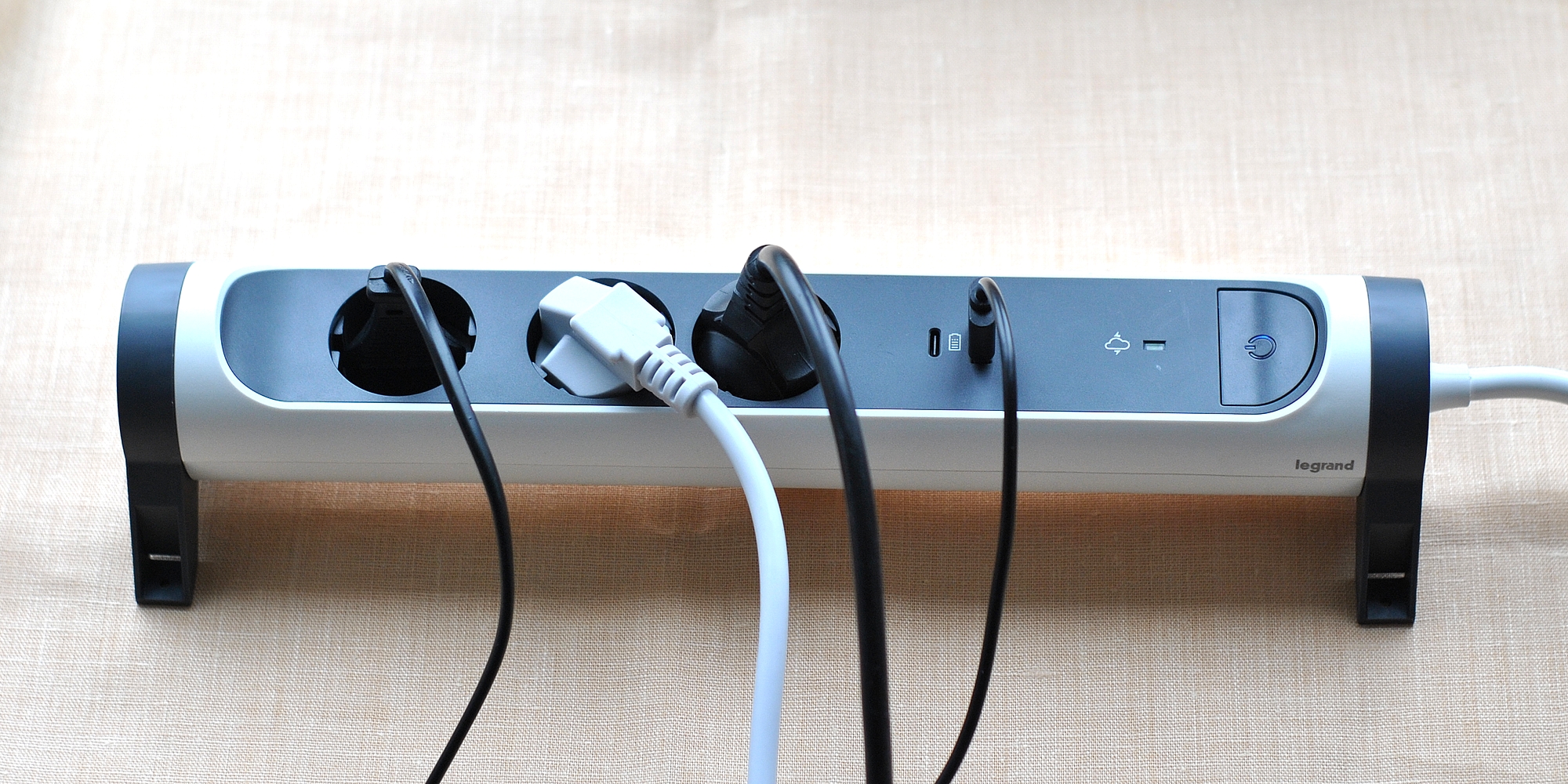

Блок из трех «евро» розеток: две под углом 45 градусов и одна под прямым, находится заподлицо с плоскостью корпуса. Розетки с защитными шторками и их нужно утопить в корпус для фиксации вилки.

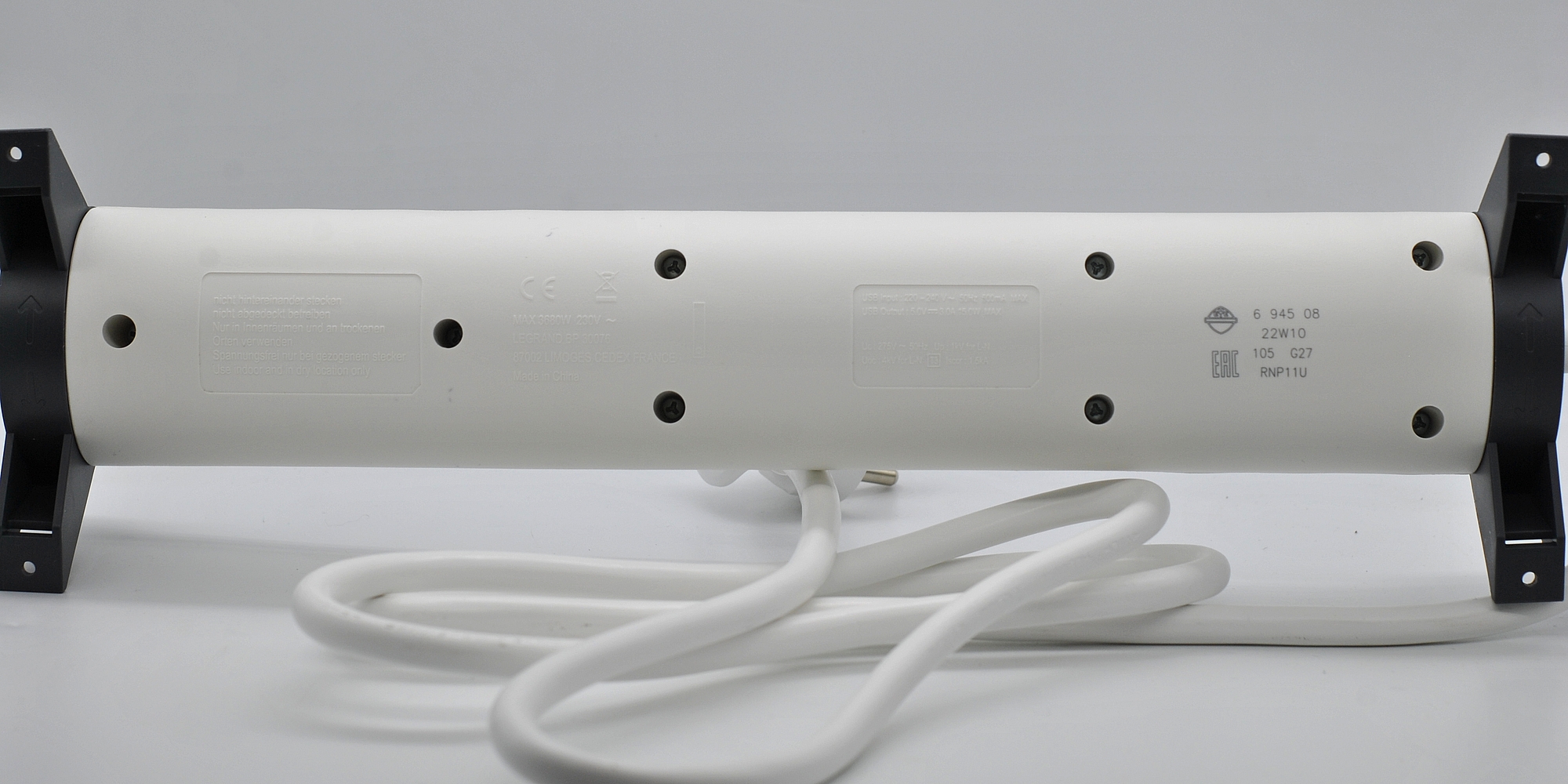

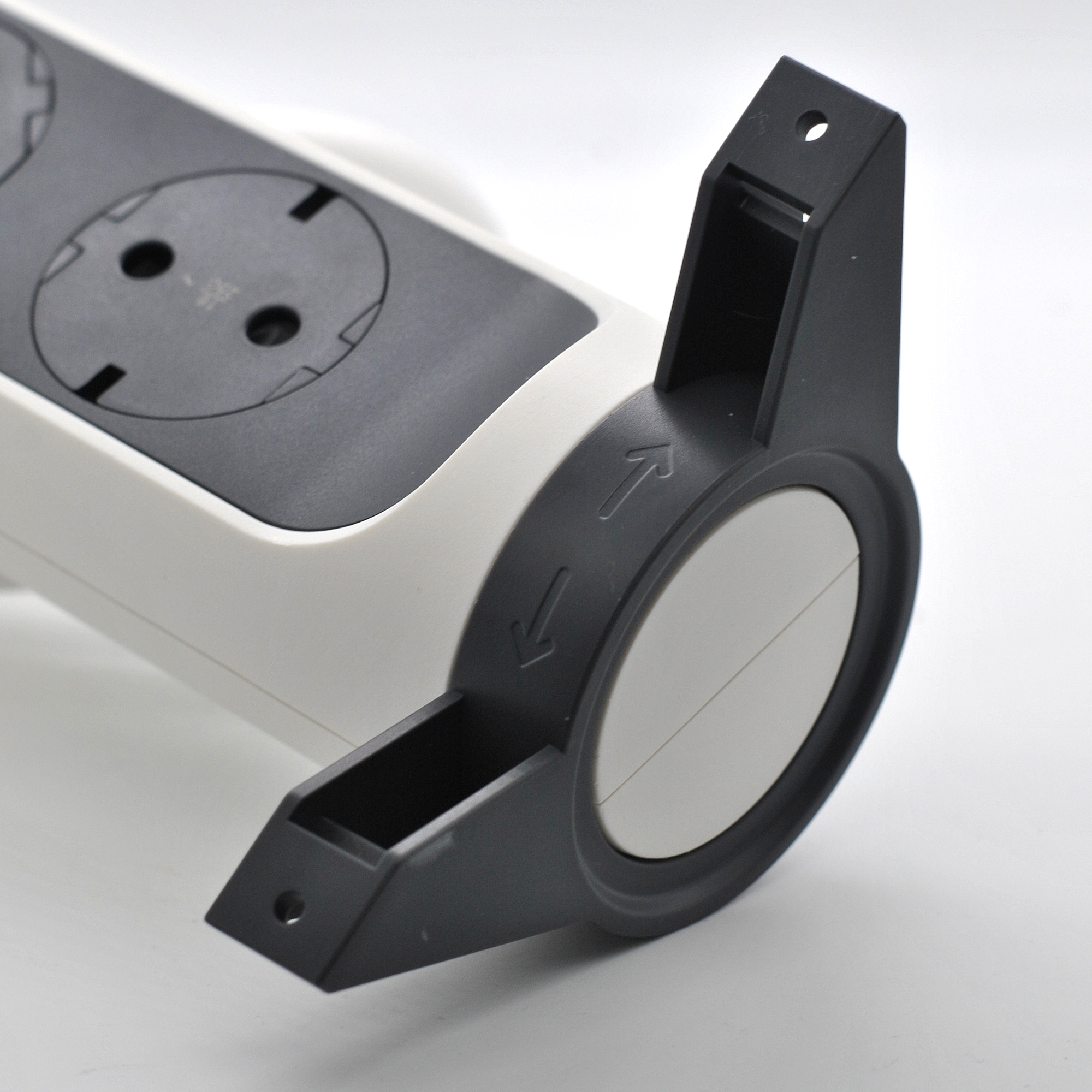

Опоры для монтажа. Их можно независимо вращать на 360 градусов, даже стрелочки указаны. Поворот происходит с фиксацией положения. В опорах есть отверстия 2,5 мм для монтажа. Расстояние между центрами отверстий 90 мм.

Даже после закрепления, блок розеток можно повернуть под удобным углом. А на цилиндрическую поверхность удлинитель можно закрепить нейлоновыми стяжками. А можно просто поставить на опоры.

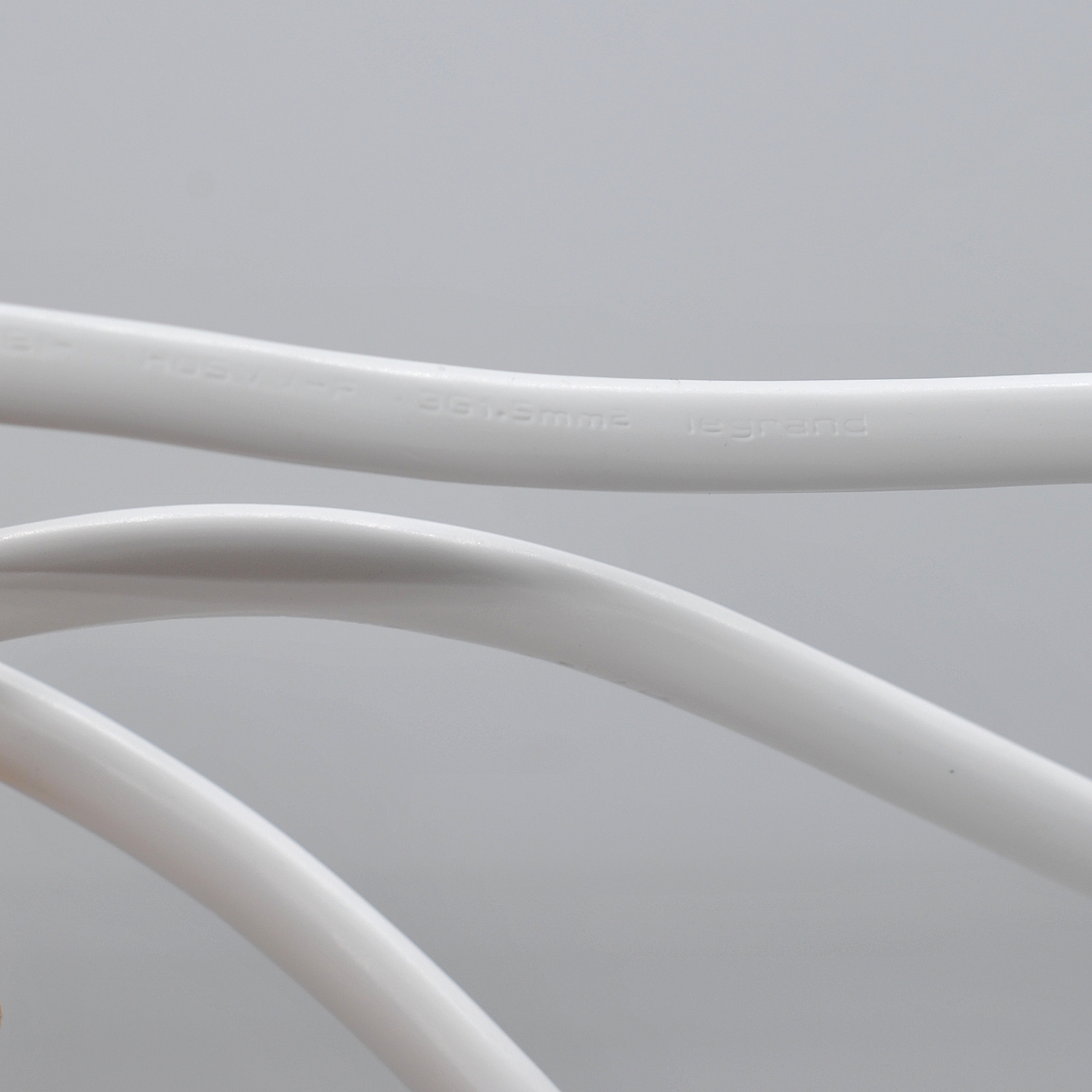

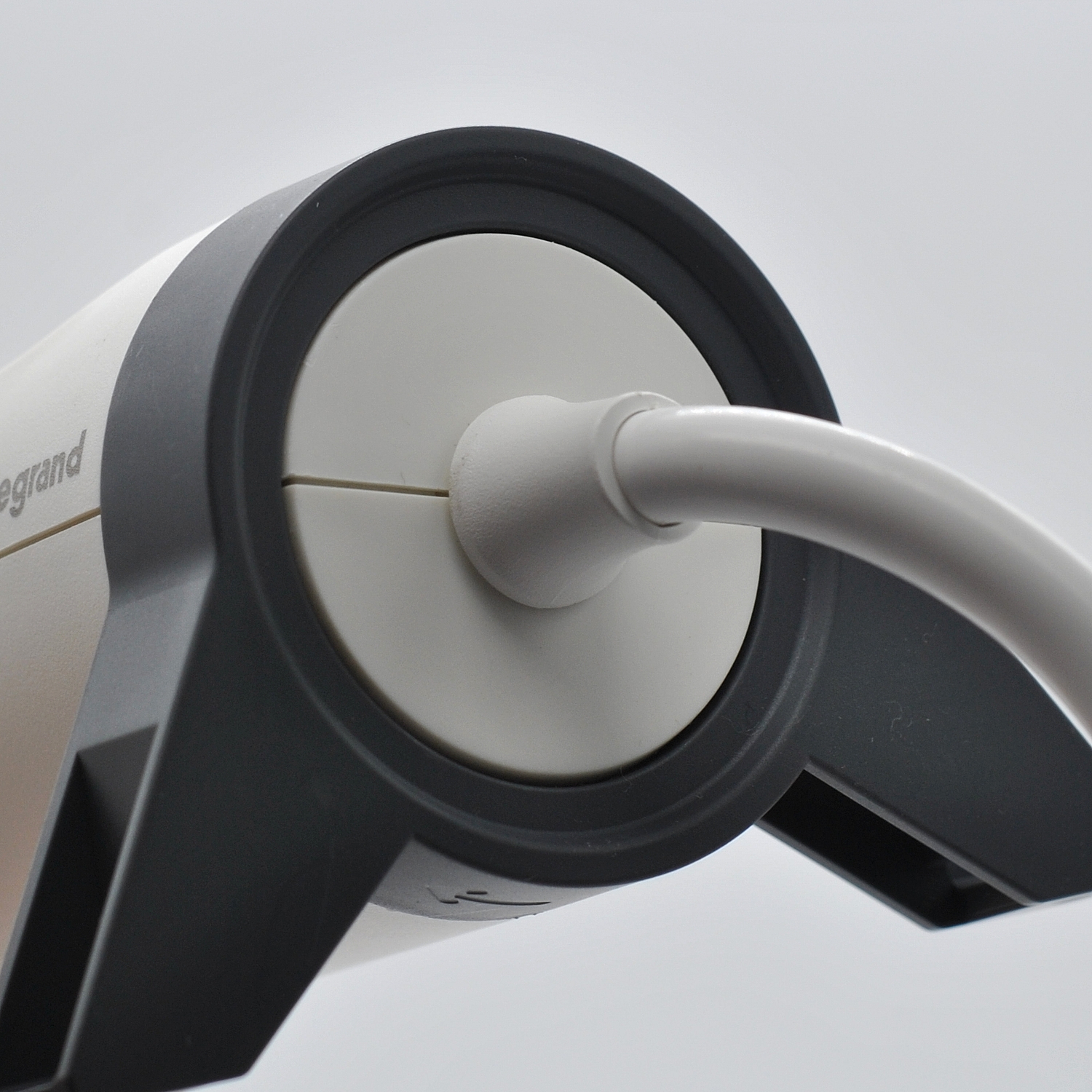

Входной сетевой кабель несъемный, в корпус заводится через ПВХ втулку, для предотвращения изгиба. Кабель выглядит громоздко, недостаточно гибкий, внутри три жилы по 1.5 мм², а диаметр по изоляции снаружи 8,2 мм.

Кабель по ощущениям весит больше корпуса удлинителя.

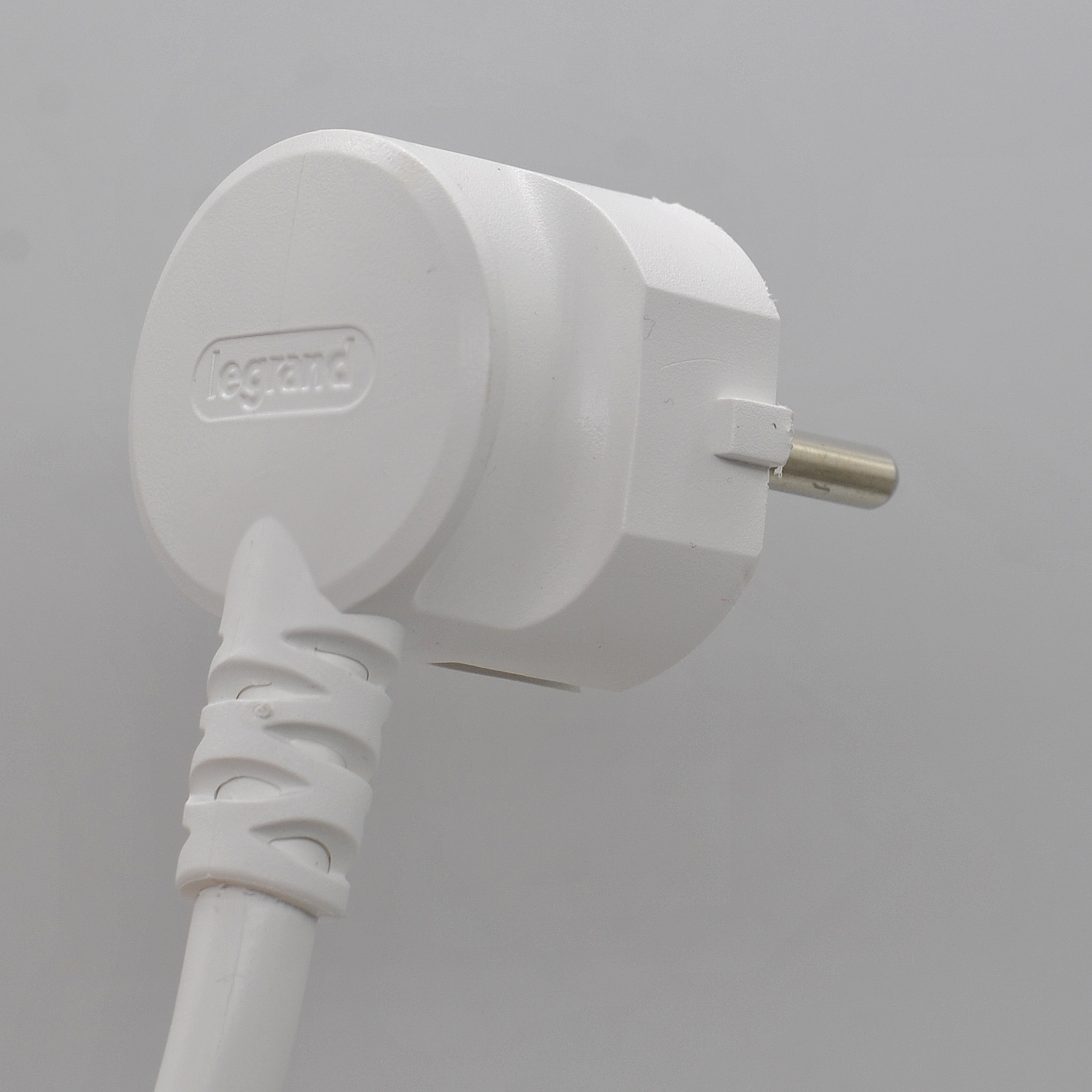

Оканчивается кабель крупной угловой вилкой (16 А), на ее корпусе есть уступ для ухватистого извлечения из розетки.

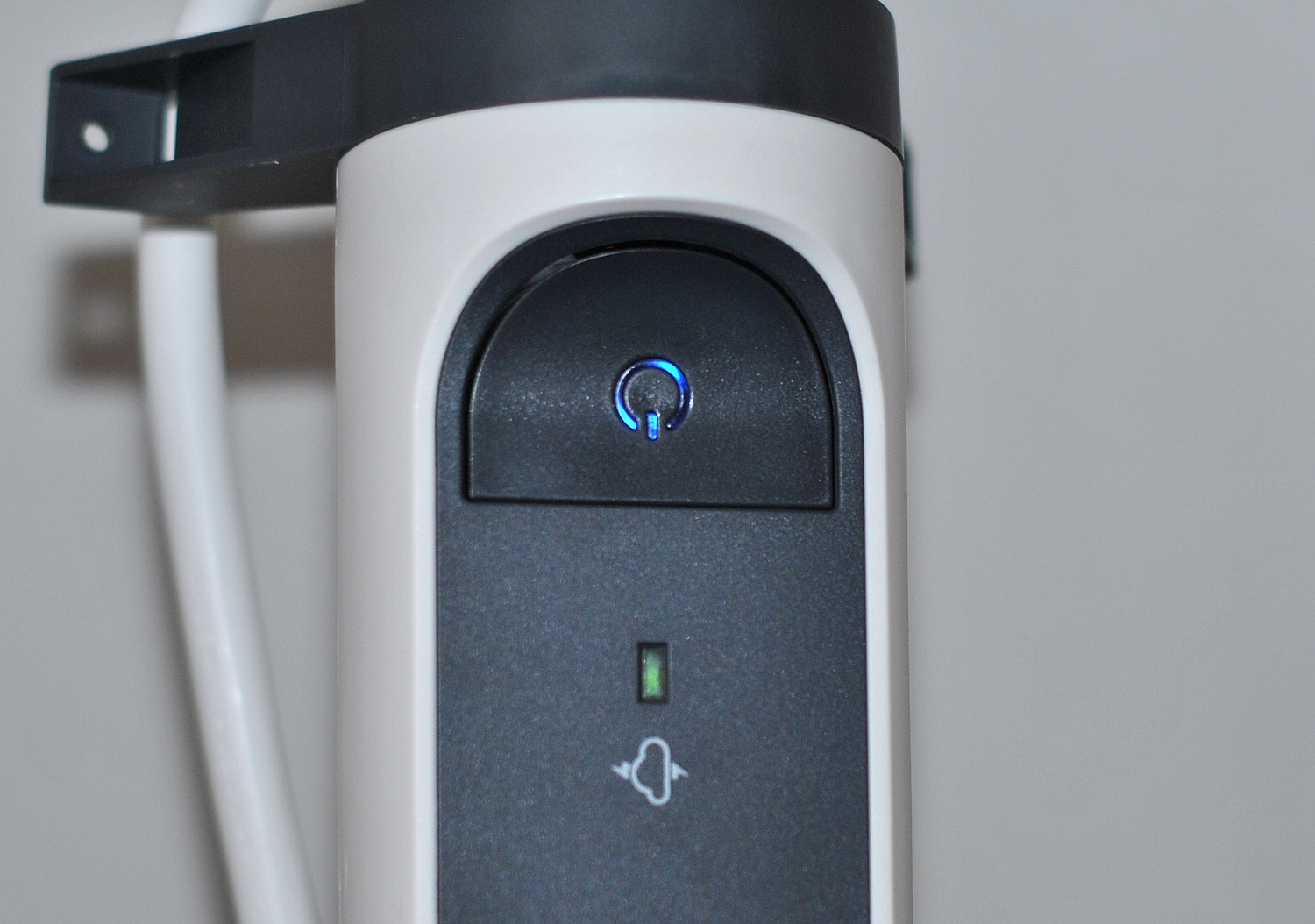

Индикация не очень яркая, отвлекать не будет.

Внутреннее устройство

Качество и безопасность удлинителя определится его внутренним устройством. Разбираем корпус на две половины. Поворотные опоры снимаются максимально тяжело — там защелки. Как видим удлинитель без дополнительной защиты от воды, может эксплуатироваться только в помещениях.

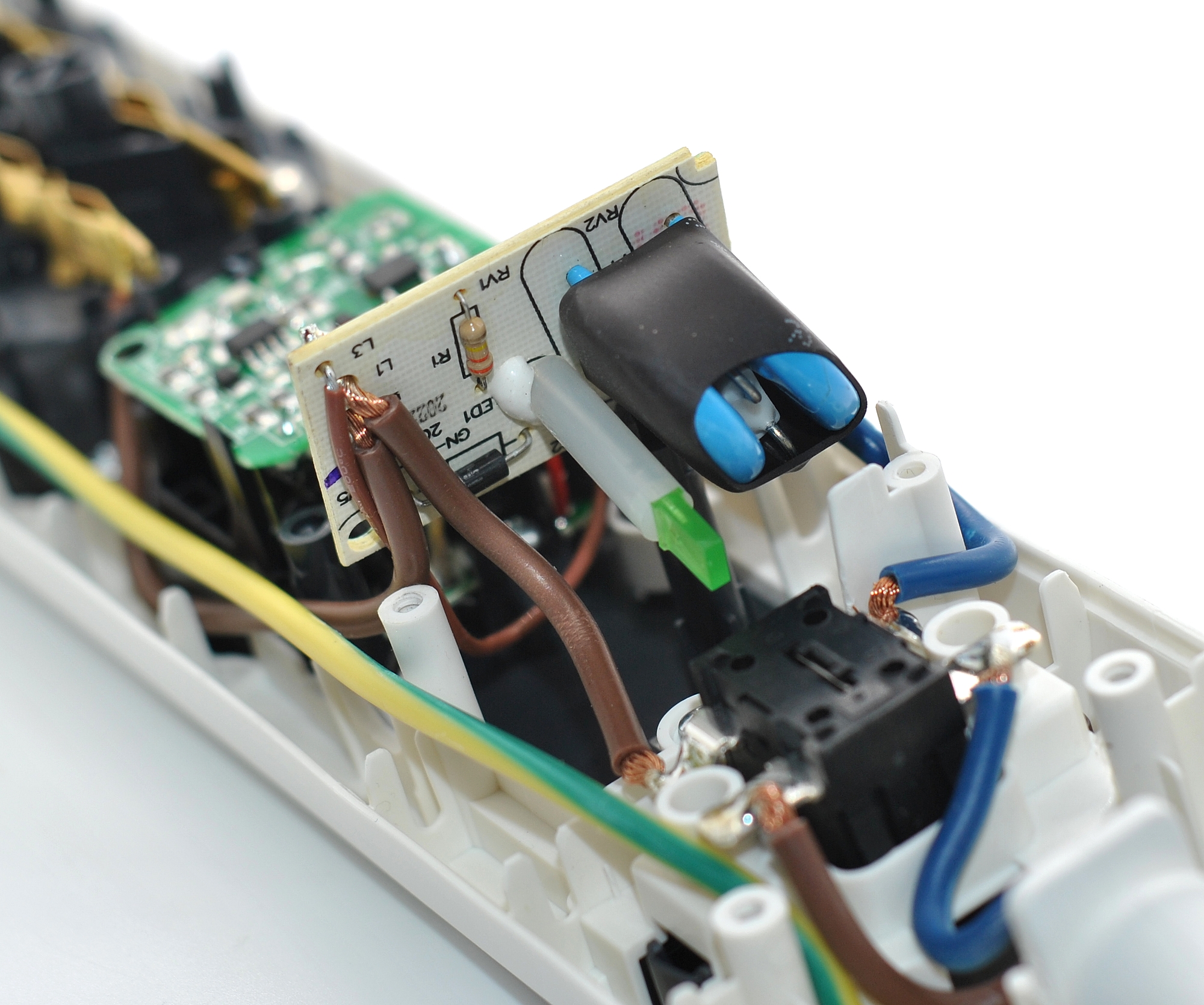

Кабели медные, пайка качественная. Кнопка включения двухполюсная, разрывает и фазу и нейтраль. Латунная полоска контактов розеток имеет толщину 0,6 мм.

Блок для защиты от импульсов напряжения из сети (УЗИП) с индикатором:

Тут используются два крупных варистора диаметром 20 мм, между ними предохранитель.

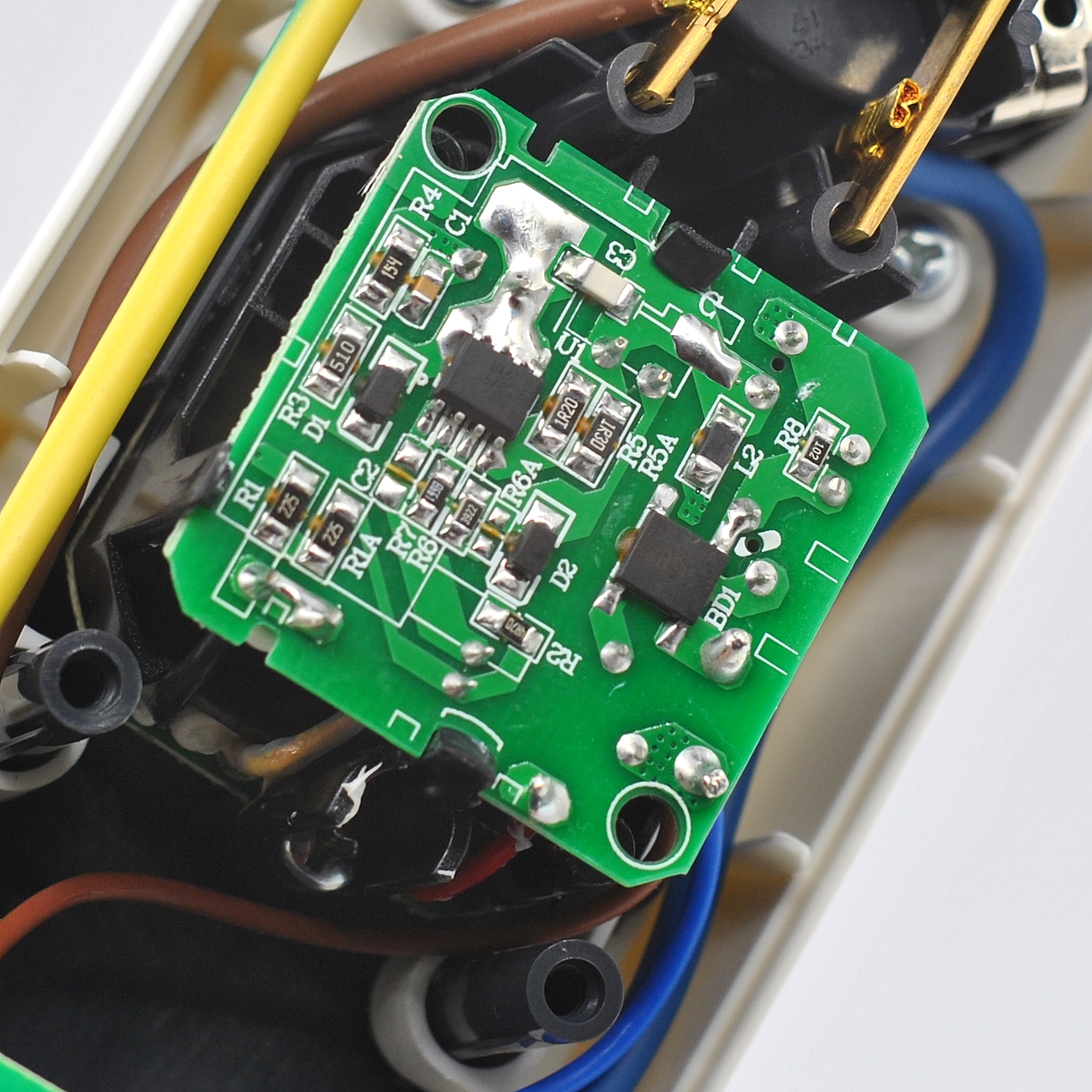

Блок заряда устройств 5 В выполнен довольно компактно:

В работе

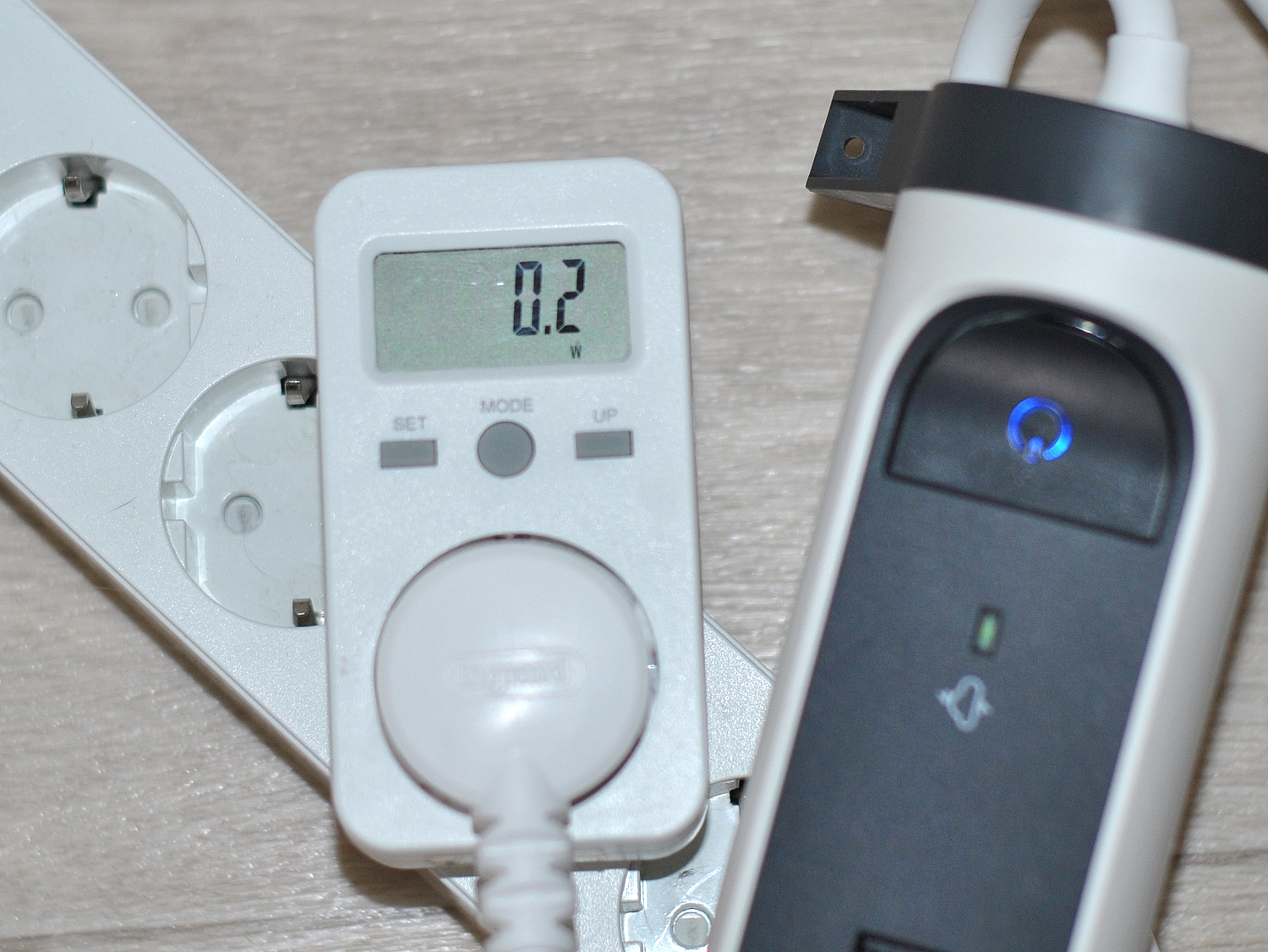

Для начала проверим потребление самого удлинителя Legrand 694508 от сети в холостом режиме:

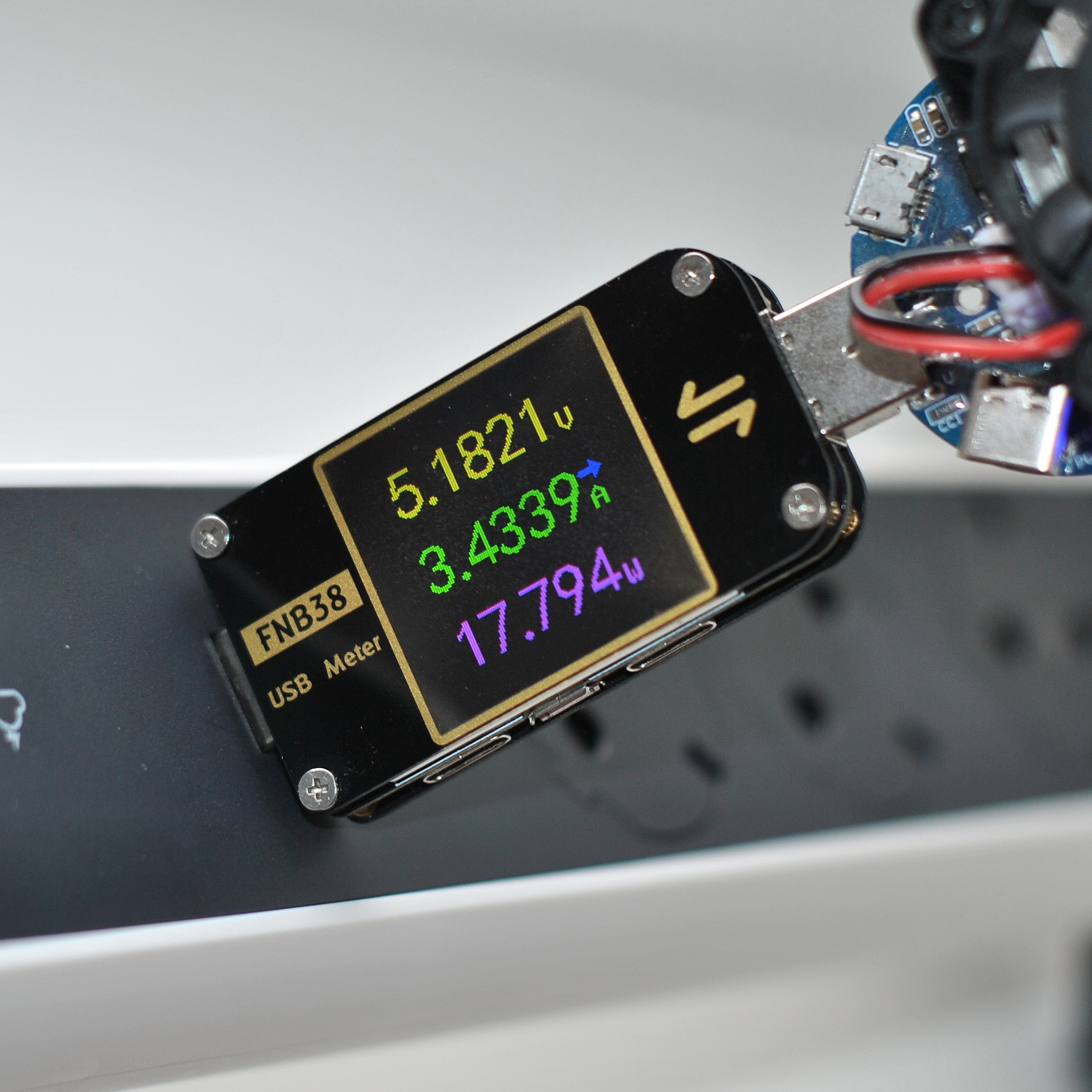

Теперь протестируем возможности портов для зарядки гаджетов. Токоотдачу портов и протоколы проверим USB тестером FNB38 и регулируемой нагрузкой.

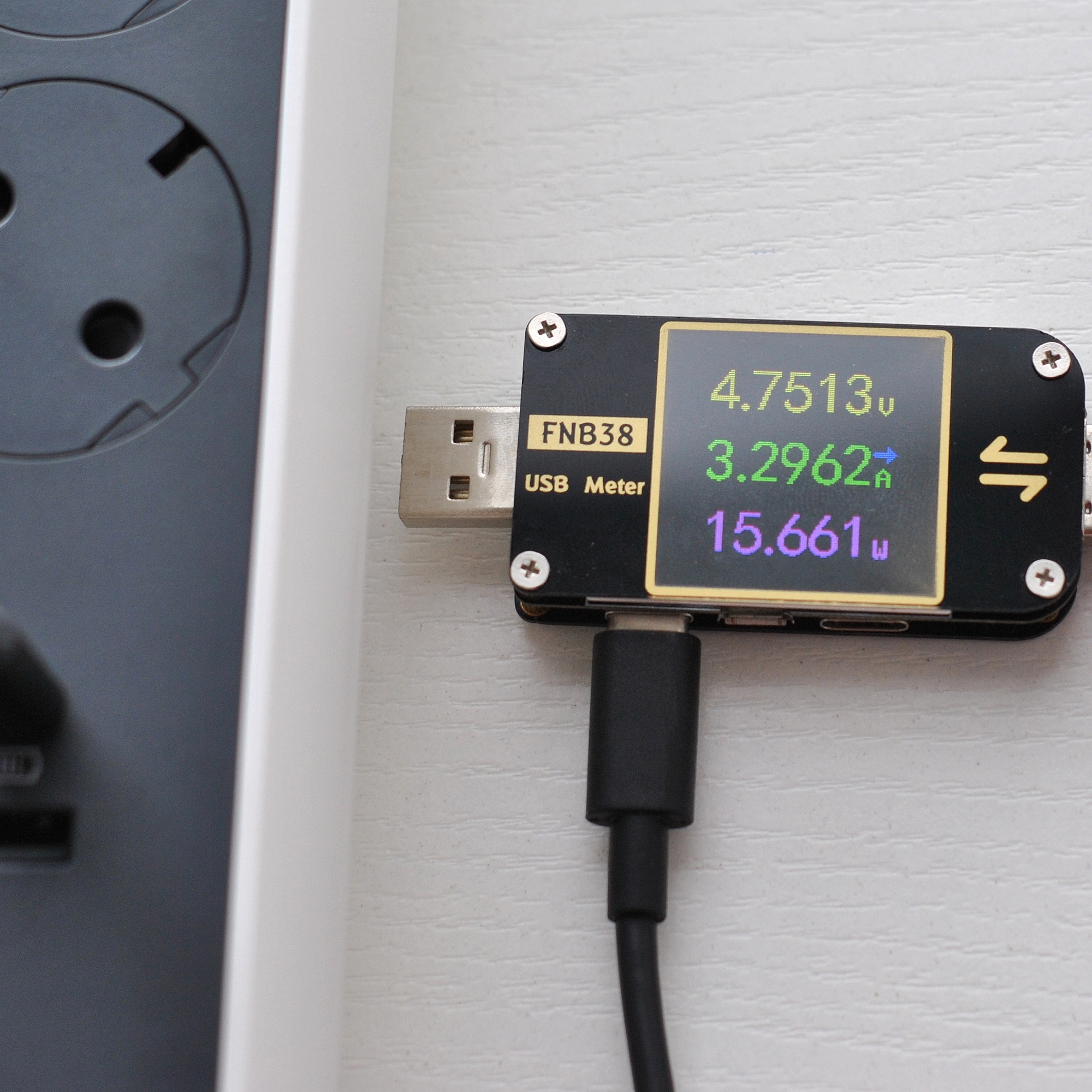

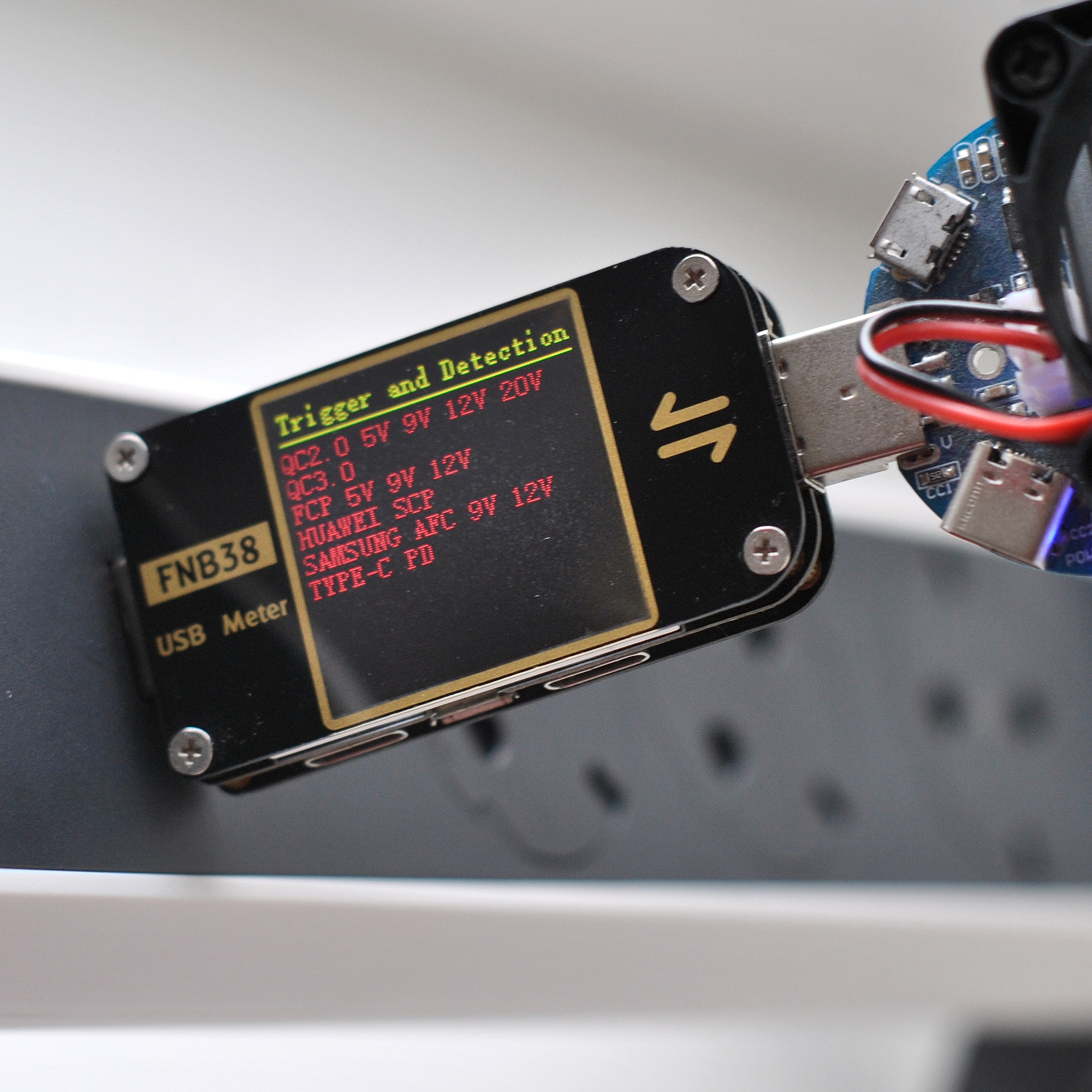

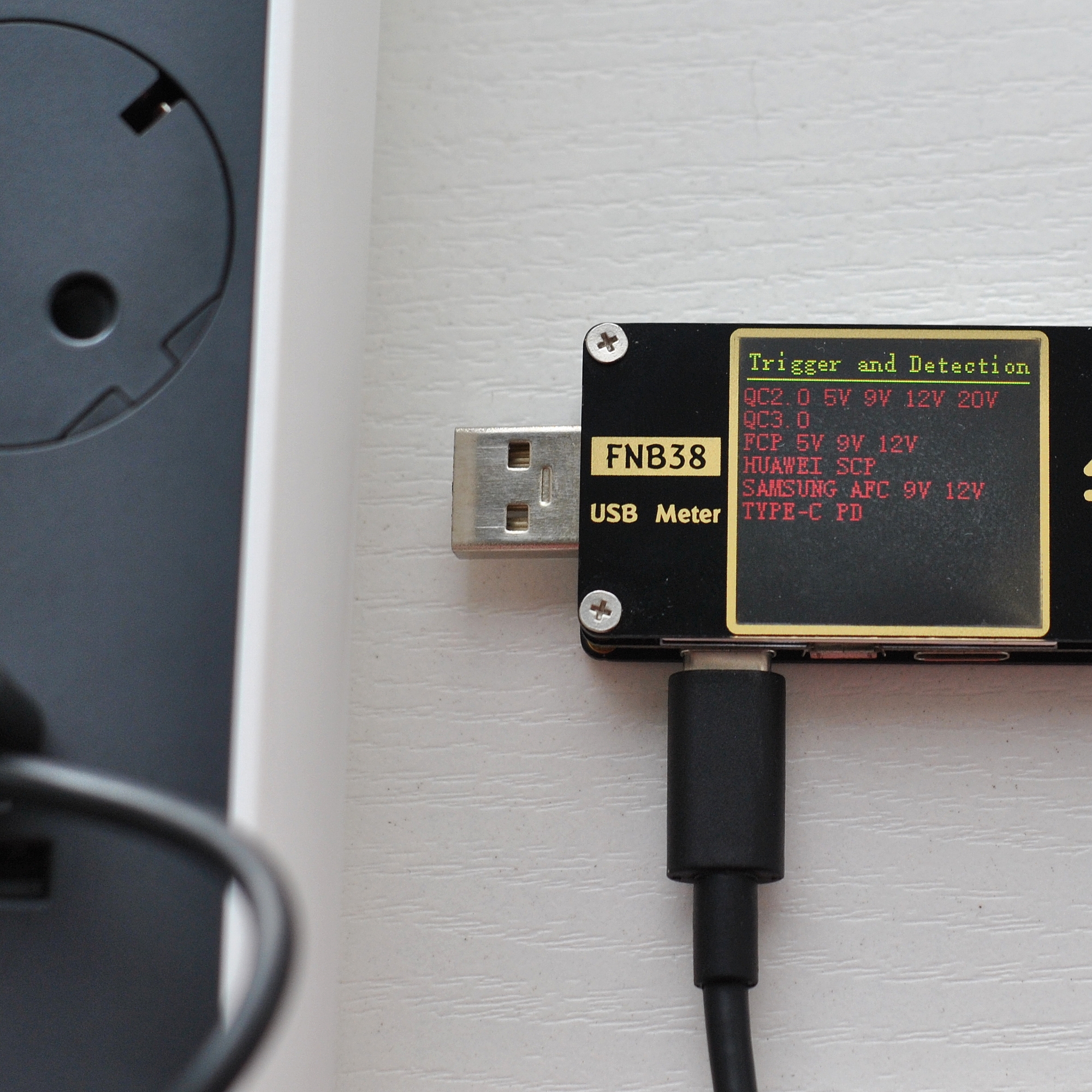

Поддержки протоколов быстрой зарядки нет (и не заявлено). Один порт тип А выдает без проблем 17 Вт без просадки напряжения 5 В. КПД модуля зарядки примерно 82%.

Нагрузил удлинитель на короткое время нагрузкой сверх максимальной (3680 Вт) и длительно чуть ниже максимальной. Нагрева выше комнатной температуры у корпуса нет. Можно смело подключать мощные бытовые потребители, например, обогреватели.

Заключение

Legrand 694508 — качественный сетевой удлинитель от известного бренда с различными возможностями монтажа.

До победного! Тестирование удлинителя Legrand

Начнем с того, что удлинитель — это чаще всего временное решение. По крайней мере, должно быть таким. Большая часть переносной электроники научилась питаться от аккумуляторов, а что касается тяжелой бытовой техники, то ей показаны стационарные розетки. Правда, попадаются еще дома, где холодильник на полном серьезе висит на удлинителе. Чаще всего, изрядно подгоревшем в месте контакта.

Компания Legrand больше известна в быту своими электроустановочными изделиями, хотя и щитовая установка, и кабель-каналы, вполне ценятся электриками. Удлинители, и даже их полуфабрикаты хоть и продаются в большинстве крупных DIY-ритейлеров, но нельзя сказать, чтобы товар шел нарасхват. Все-таки производитель себя ценит, поэтому цена, скорее, кусается. А теперь, раз уж мне попал в руки их полноценный удлинитель (артикул 694643), который в розницу стоит около 1,5 т. р., то сейчас мы узнаем про него все и заглянем на самое дно его удлинительной души.

Забегая вперед, вынужден сообщить, что внутренний мир отказался раскрываться. Трехлучевые отвертки — редкие гости в наших широтах. Поэтому в данном вопросе положимся на репутацию производителя и приступим к натурным испытаниям. К счастью, почти любой электроприбор устроен так, что по внешним проявлениям можно понять, что у него внутри.

Первое впечатление

На самом деле, это не колодка на четыре поста, единственное отличие которой от собранной дома из подручных средств, что ее все-таки сделали на каком-то производстве, и она прошла все этапы приемки, испытаний и прочей сертификации. Эта машинка посерьезней.

Мы имеем 4 поста германского формата с заземлением (слева направо), шкалу ваттметра, прикрытую защитным пластиком и кнопку ON (вкл.). Legrand также выпускает аналогичное устройство на шесть постов.

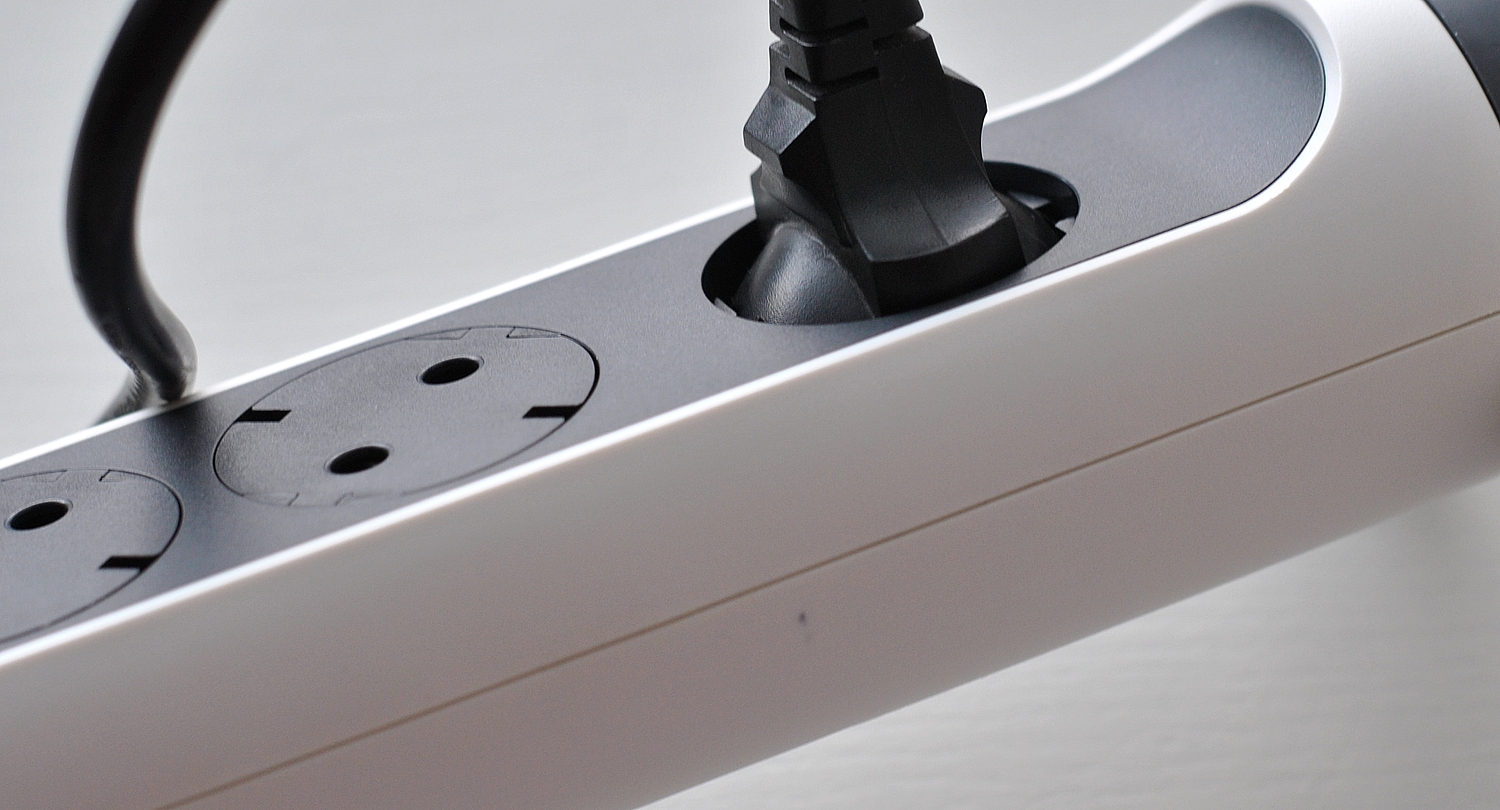

Посты повернуты под небольшим углом, что позволяет без проблем воткнуть минимум три розетки от десктопов, потому что они грубые и угловые, и один довольно-таки большой блок питания или тройник, потому что первый пост отстоит от остальных. Гораздо гуманнее со стороны производителя было бы разнести все посты, но… в таком случае корпус станет уже очень большим.

Защищенные шторками ламели вцепляются в любую вилку почти намертво. Ну, достать-то можно, но выдернуть за провод или случайно выдернуть, запнувшись, уже проблематично.

Удлинитель Legrand

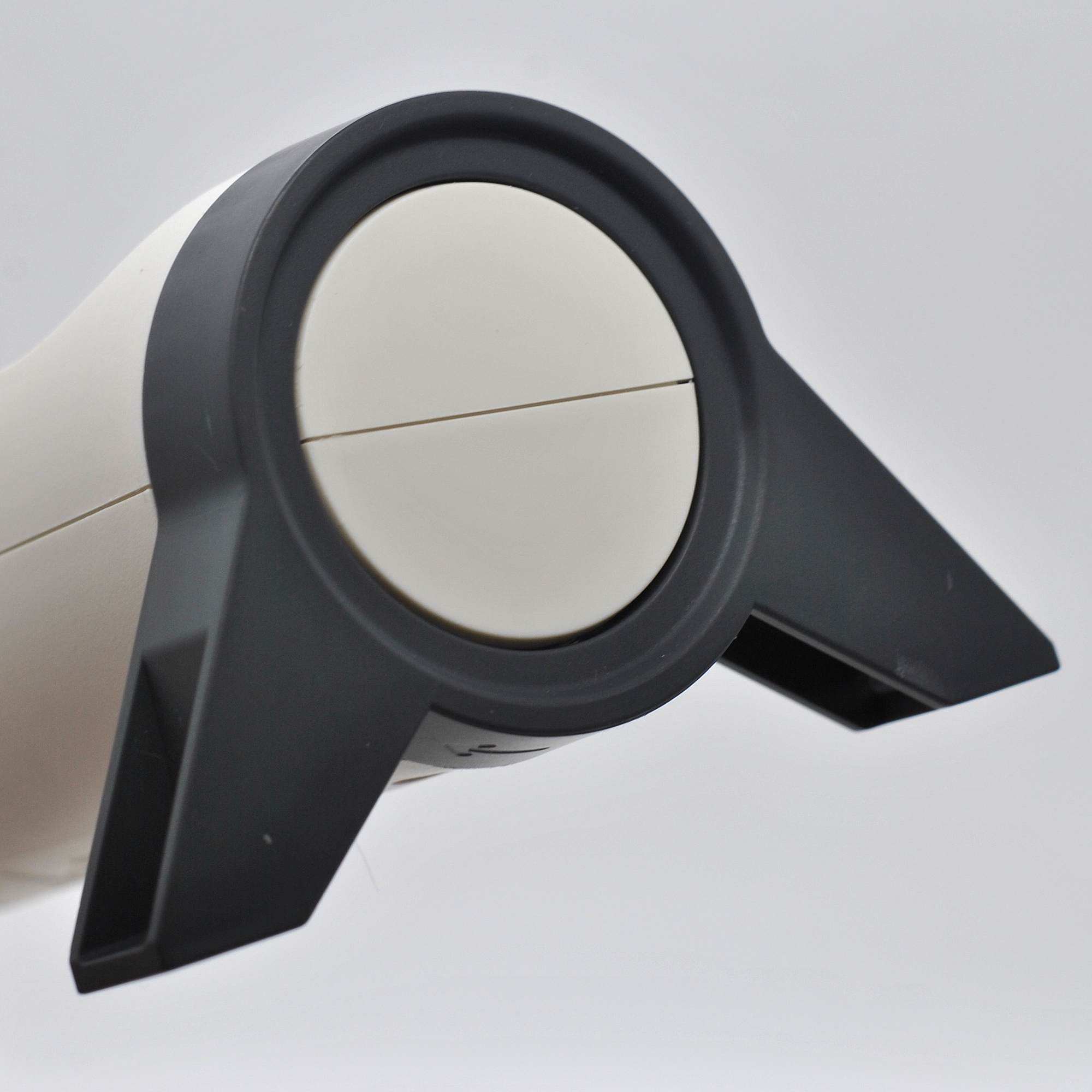

Корпус розеточного блока удлинителя цилиндрический. Большинство аналогов делают четырехугольными, пусть и с закругленными уголками, но это потому, что по сценарию использования удлинитель чаще всего лежит на полу. Эта модель тоже умеет лежать за счет подставок и даже крутиться внутри них. Но основное предназначение все-таки несколько другое: быть прикрепленной к стене, благо есть посадочные места. Кстати, на посадочных местах есть и отверстия, чтобы повесить. Иными словами, при длине провода три метра гараж или мастерская электрифицируется из единственной розетки, и удлинитель можно таскать за собой и перевешивать по мере надобности.

В доме или квартире его, конечно, тоже можно использовать, но… Примерно как ездить за продуктами в супермаркет на грузовике. Все-таки дома тесновато, да и контроль потребления не особо важен. В домохозяйствах потребление более-менее стабильно, а вот в мастерской — совсем наоборот. Сегодня на зарядке скучают шуруповерт и планшет, а завтра приедет сварочный аппарат со вздорным характером. А такие внезапные гости могут принести страдания электросети вплоть до выгорания щитка или вообще пожара.

Удлинитель тоже не дурак: чем жертвовать собой без гарантии спасения остальной сети (проверяли, плавкие предохранители в аналогичных устройствах почему-то не работают: мало того, что сам удлинитель сгорает, иногда даже в буквальном смысле, так еще и УЗО роняет), проще отрубить потребителей по перегрузке без риска для себя и окружающих.

Ходовые испытания

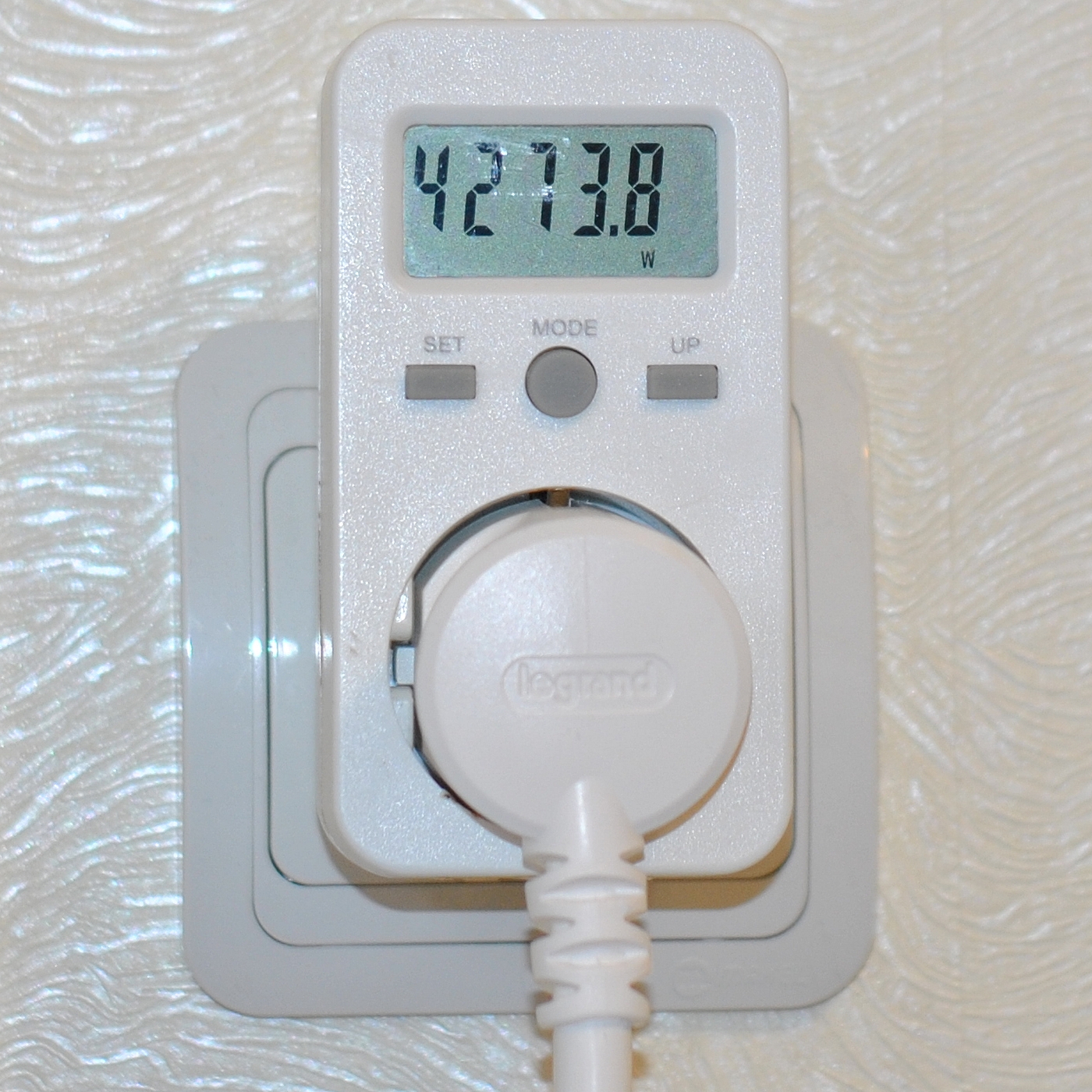

Сначала меня посетила идея подключить электроплиту, благо у нее установочная мощность почти 6 киловатт, чего достаточно, чтобы заставить отработать аварийный размыкатель, встроенный в удлинитель. Но мне запретила это делать жена, поэтому пришлось набирать из разрешенных потребителей. В качестве нагрузки взяты:

чайник (2,2 кВт);
микроволновая печь (1,1 кВт);
пылесос (0,6 кВт).

В принципе, 3,9 кВт должно хватить, т.к. порог срабатывания несколько ниже и составляет 3,680 Вт. Оно и правильно, потому что любой потребитель с мотором на старте выдает неплохой пик потребления, и чтобы любая дрель или даже кофемолка не заставляла срабатывать размыкатель, предусмотрен небольшой запас.

Удлинитель Legrand

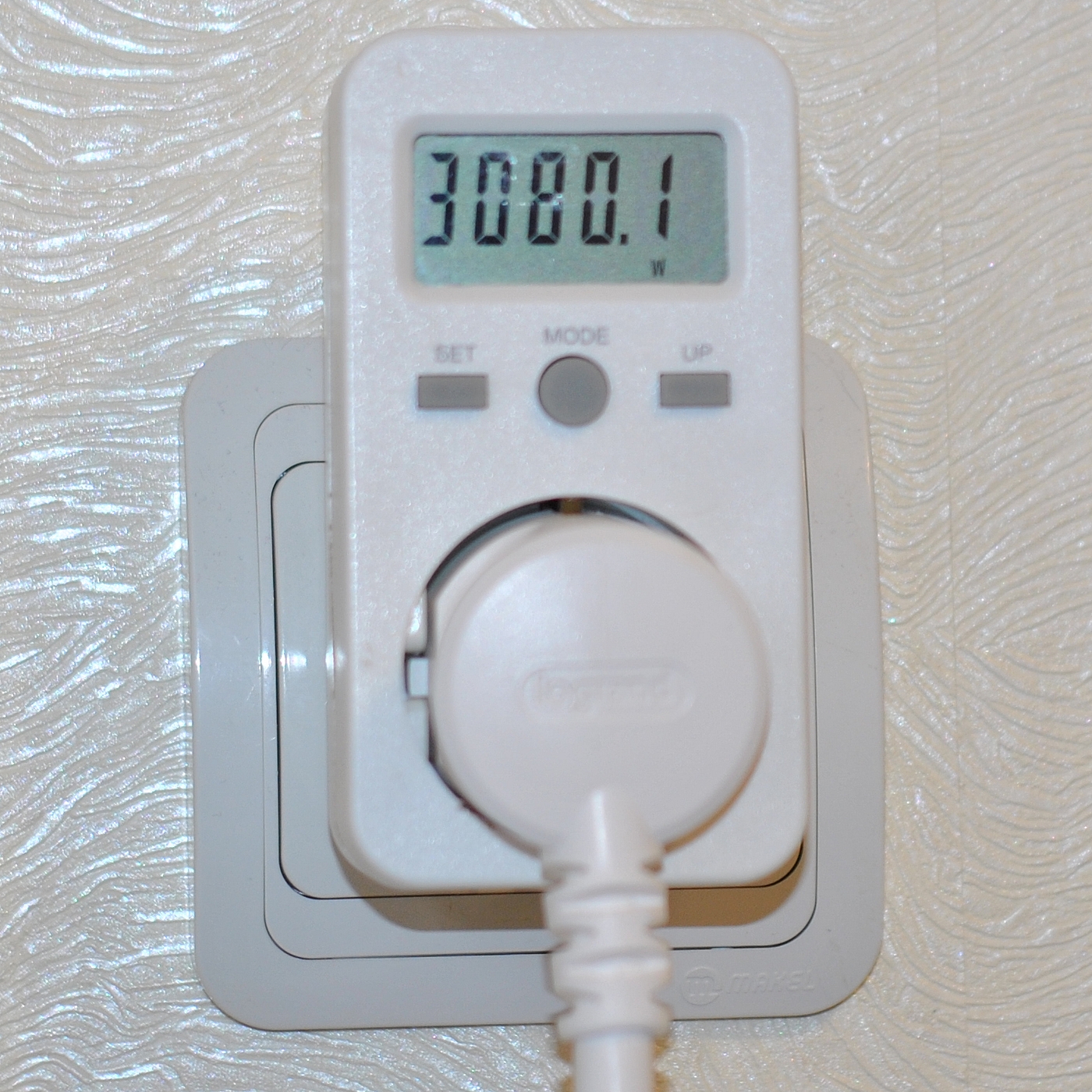

Подключение базовой комбинации даже с добавлением перфоратора не вывело стрелку ваттметра даже в опасную зону. Я заменил пылесос на тостер (только не показывайте этот текст моей жене), а перфоратор — на фен (тем более не показывайте), показатели стали обнадеживающие, но недостаточные для отработки защиты. Все-таки нужно убедиться, что защита работает, а не снисходительно кивает.

Кстати, тут возникает соображение, что количество постов как раз одна из степеней защиты. В моем эксперименте все посты заняты, стрелка в районе красной зоны, но…

Проще говоря, практически любые бытовые подключения, даже в самых причудливых комбинациях, достаточно безопасны.
Ничего, во второй части теста за счет удлинителя (что производитель запрещает делать) добавлю потребителей.

Ходовые испытания — 2. До победного!

В первой части ходовых испытаний выяснилось, что четыре бытовых потребителя не имеют шансов заставить сработать защиту. Но нам нужно было убедиться, что защита все-таки работает. Заверения производителя и его репутация, это, конечно, хорошо и полезно, но проверить и убедиться все равно надо.

Конечно, по уму надо перед собранным из бытовой техники тестовым стендом поставить какой-нибудь прецизионный ваттметр, но у нас все-таки задача протестировать бытовой прибор, и убедиться, что при перегрузке выживут все. Так что не будем усложнять.

В результате, в систему, помимо непосредственно подключенных тостера, чайника и микроволновки, были, уже через удлинитель (что запрещает производитель) подключены фен и пылесос. Прошло 35 секунд и удлинитель, наконец, выполнил свою защитную миссию, благополучно отключив всех. Наверное, в этот момент он был счастлив, но по внешности удлинителя это понять было невозможно.

Кстати, будь в нашем распоряжении модель на шесть постов, мы бы заставили сработать защиту с первой попытки.

Вердикт: безусловно полезен

В квартире у удлинителя есть только одно правильное место: в свернутом состоянии и на полке. Но у этого розеточного блока несколько иное предназначение.

Напомню, для обычного четырехпостового удлинителя наш герой несколько великоват. Зато в него можно воткнуть и стандартные розетки, и громоздкие блоки питания, да так, что они не будут мешать друг другу.

Например, на кухне, где по каким-то причинам сэкономили на розетках, но «тяжелых» потребителей меньше не стало, этому удлинителю самое место. Конечно, места он займет несколько больше, чем компактный тройник, ну так и без возгораний обойдется.

Естественно, это гораздо более бюджетно, чем затевать переделку кухонного фартука. Прекрасная возможность скоротать период от покупки мультиварки до ремонта в доме и при этом обойтись без проблем с проводкой и розетками.

А размеры удлинителя каждый раз будут ненавязчиво напоминать о необходимости обустройства кухни.

Из других мест в доме, где собираются тяжелые потребители, можно вспомнить разве что мастерскую, или если у хозяев уж очень экзотическое хобби, связанное с повышенным энергопотреблением. Например, самогоноварение в промышленных масштабах в самодельном аппарате.

Как разобрать удлинитель legrand комфорт

Не могу найти винты на удлинителе, чтобы разобрать его что делать, где находятся винты?

Нужно разобрать удлинитель и подтянуть контакты (вилка не плотно "сидит"").

Осмотрел удлинитель со всех сторон, не могу найти винты, что делать, где они вообще находятся, ну или должны находиться?

Сразу же отмечу важный момент связанный с техникой безопасности.

Разбирать удлинитель нужно только в выключенном состоянии, не важно для чего это делается, меняется кнопка "вкл-выкл" или хотите подтянуть пружинные контакты (вилка не держится к "гнезде" удлинителя) в начале отключаем его.

И причем отключаем не кнопкой, а вынимаем вилку удлинителя из розетки.

Далее винты (если быть совсем точным, то это шурупы, но не суть) они на разных удлинителях могут находится в разных местах и их количество может быть разным.

Возможно Вы не можете найти винты (это самое очевидное) потому что в удлинитель вставлена вилка, или вилки неких бытовых приборов.

Вот фото для наглядности

То есть вилка мешает обнаружить винты.

Извлекаем её из розетки ("гнезда"), теперь Вы видите винты, откручиваем их против часовой стрелки.

Тут есть важный момент, как правило шлицы (шлицы, это углубления разной формы в торце головки тех самых шурупов) на винтах под крестовую отвертку, "жало" крестовой отвертки может быть разной по размеру.

Можно в принципе использовать и шуруповерт в режиме "реверс" (обратное вращение) но и в этом случае к выбору биты нужно подходить внимательно.

Важно "не слизать" те самые шлицы, открутить винт из потая будет проблематично, вплоть до его высверливания, то есть пустяковая работа превращается в проблему.

Далее, если винты (шурупы) не под вилкой бытового прибора, то вариантов несколько:

У меня есть несколько удлинителей, винты спрятаны под заглушками.

Заглушки могут быть одного цвета с корпусом удлинителя, а могут контрастировать с ним (другой цвет).

Как правило те самые заглушки на лицевой части удлинителя.

Внимательно осмотрите его корпус, заглушки никак не крепятся, они плотно вставляются в отверстие, или в отверстия (одна заглушка закрывает сразу несколько отверстий).

Заглушку нужно поддеть, делать это лучше ножом с тонким, но жестким лезвием.

Поддели заглушки, извлекли, всё, перед Вами те самые винты в том же "потае".

Откручиваем против часовой стрелки и разбираем удлинитель.

Если не разбирается, значит пропустили ещё несколько винтов, их вполне может быть не четное количество (5-7 и.т.д)

Если нет винтов, то скорей всего перед Вами так называемый "не разборный" удлинитель.

Как правило это шнур-удлинитель с одной розеткой.

Длина шнура может быть разной. у меня это 20 метров.

И вилка и розетка такого удлинителя цельно-литые, винтов нет и данный удлинитель не разбирается.

В принципе можно отремонтировать и его, срезать и вилку (есть в продаже и евро-вилки разборные) и розетку, далее зачистить изоляцию проводов и установить разборную и вилку и розетку, или же покупаем новый удлинитель (это более правильный вариант).

Все об удлинителях и сетевых фильтрах Legrand

Удлинители для розеток – вещь, крайне полезная в быту. Особенно это актуально для старых коммунальных квартир, где на одну комнату приходится 1-2 розетки максимум. Конечно, считается, что это лишь временное решение, ведь всё время держать технику, подключённой таким образом, нельзя. Однако удлинители бывают разные. Сегодня мы, например, рассмотрим модели от компании Legrand.

Достоинства и недостатки

Первым делом разберёмся с терминами. Сетевой фильтр – это тот же удлинитель, но более надёжный. В них встраивают предохранители, которые защищают подключённую технику от скачков напряжения.

У нас в продаже можно найти и сетевой фильтр, и удлинитель Legrand. Однако это не их основное направление. Преимущественно компания Legrand занимается производством и продажей различных электроустановочных изделий. Вся их продукция очень ценится электриками за высокое качество – к счастью, удлинители не стали исключением.

Все модели, представленные в каталоге фирмы, могут похвастаться весьма высокими показателями. Речь идёт об износостойкости приборов и уровне предельно допустимой нагрузки. Кроме того, их модельный ряд весьма разнообразен – любой покупатель сможет найти здесь подходящее решение для своей ситуации.

Главный и, наверное, единственный недостаток их продукции – это цена. Она довольно высокая для нашего рынка: средний ценник около 1000 рублей.

Есть, конечно, и парочка бюджетных моделей, но в то же время есть и варианты по 2500 рублей.

Но иногда лучше и переплатить за качество. Особенно если речь идёт об электроэнергии, ведь если что-то случится, за перегоревшую технику придётся заплатить куда больше.

Обзор ассортимента

Раз уж заговорили о выборе моделей, давайте остановимся на этом чуть подробнее. Вообще, компания Legrand успела выпустить уже довольно много моделей, но на разбор их всех уйдёт слишком много времени. Поэтому мы рассмотрим лишь самые популярные варианты, которые пользуются спросом у российского потребителя.

«Стандарт». Самая простая из популярных моделей. Плоский удлинитель, рассчитанный на 3-6 дополнительных гнезд; длина кабеля от 1,5 до 5 метров; максимальная мощность подключаемых приборов – 3500 Вт. Его плоская форма позволяет положить его даже под мебелью, а отверстия на задней стенке дают возможность повесить его на стене.

«Комфорт». Модель оборудована кнопкой выключения питания и специальными ножками, позволяющими не только надёжно закрепить удлинитель на любой поверхности, но и вращать его под разными углами. Рассчитан он также на 3-6 розеток, а длина его кабеля бывает от 1,5 до 5 метров. Предельная мощность чуть выше – 3680 Вт.

«Комфорт и безопасность». Этот вариант очень похож на предыдущую модель – он также оборудован кнопкой и ножками. При этом был внесён ряд изменений. Производитель увеличил расстояние между розетками для большего удобства, повысил максимальный срок службы и добавил USB-порт для зарядки гаджетов без блока питания. Максимальный размер кабеля – 3 метра.

«Безопасность и защита оборудования». На данный момент это самая передовая модель от Legrand. Все плюсы предыдущей модели и ещё ряд улучшений: дополнительный USB-порт, специальная подставка для вертикальной установки и световой индикатор включения. Кроме того, это уже сетевой фильтр; и он не только защищает приборы от перепадов напряжения, но даже показывает состояние внутренних предохранителей. К сожалению, максимальная длина кабеля всего 2 метра.

Вот такие модели можно найти в каталоге Legrand.

В магазине их чаще всего представляют под цифровыми названиями, указывающими модель и параметры устройств, но на официальном сайте производителя они обозначены именно так.

Правила выбора

Теперь давайте обсудим основные правила выбора удлинителей и то, на что следует обратить внимание при покупке.

Первым делом нужно определиться, хотите вы сетевой фильтр или обычный удлинитель. Сетевые фильтры надёжнее защитят ваши электроприборы, но стоят они на порядок дороже. Брать их лучше всего для «прожорливой» техники, или если вы знаете, что у вас дома скачет напряжение.
Дальше смотрим на максимальную допустимую мощность. Если её окажется недостаточно, удлинитель может сгореть вместе со всей подключённой техникой.
Следующее, на что следовало бы обратить внимание, – это расстояние между розетками. Некоторые виды техники и приборов не удастся подключить, если расстояние между гнёздами будет слишком маленьким.
Дальше по важности стоит длина шнура. Прикиньте, как вы собираетесь использовать удлинитель. Выбирайте его так, чтобы длины провода хватило для ваших нужд.
Не забываем о количестве самих гнёзд. Чем их больше, тем лучше, но увеличение количества гнёзд означает и увеличенные габариты.
Ещё стоит проверить наличие дополнительных гнёзд, например, USB.
Ну, и в последнюю очередь нужно оценить внешний вид устройства: цвет, форму, дизайн и другое.

Это все основные параметры различных моделей, на которые вы можете обратить внимание при покупке. И речь тут не только о продукции Legrand, но и любых других производителей.
